VFS 048 SDD - 冰箱 VESTFROST - 免费用户手册

产品类型	太阳能水容器冰箱冰柜
制冷剂	R600a（易燃碳氢化合物）
电源	18V直流太阳能板，额定功率360W（4个并联模块）
压缩机	Secop BD35K 101Z0211（10-45V直流）
冷冻能力	环境温度43°C下每小时冷冻3个0.6升水包
存储容量	29个水包（冷冻）
环境温度范围	+5°C至+43°C
最小通风	设备下方30毫米空间；每8克制冷剂需1立方米空间
主要功能	冷冻水包用于冷链（疫苗）
除霜	霜层超过4-5毫米时手动除霜；使用塑料刮刀
清洁	每月清洁通风格栅；内部用温水和温和清洁剂
太阳能板维护	每周用水清洁；每年检查连接
密封性	定期清洁盖子密封圈
安全	不要堵塞通风口；不要损坏制冷回路；不要在内部使用电器
备件	可用（手册中有完整列表：压缩机、风扇、保险丝等）
保修	太阳能板保修2年；太阳能板性能25年保持80%
一般信息	设备设计用于太阳能板；操作简单坚固

常见问题 - VFS 048 SDD VESTFROST

如何安装VFS 048 SDD冰箱？

将设备放置在干燥通风处，避免阳光直射和热源。房间体积至少为每8克R600a制冷剂1立方米。确保设备周围空气流通，底部至少30毫米空间。通过可调脚调平设备。

如何将设备连接到太阳能板？

使用最大20米、6平方毫米的电缆。将太阳能板的屏蔽电缆通过MC4公母连接器连接到设备后部的相应连接器。连接即插即用。确保极性正确。

为什么压缩机不启动？

等待几分钟：压缩机可能需要多次启动尝试。检查太阳能板是否接收到足够的光线（启动功率阈值）。确保ON/OFF开关已打开且保险丝未熔断。如果问题持续，请联系技术人员。

设备的冷冻能力是多少？

设备可在环境温度43°C下每小时冷冻3个0.6升水包。存储容量为29个冷冻水包。

如何给冰箱除霜？

当霜层超过4-5毫米时除霜。通过ON/OFF开关切断电源，取出水包，打开盖子和排水塞。放入一盆热水（未沸腾），合上盖子30分钟，然后用塑料刮刀去除霜。彻底擦干后再重新开启。

如何清洁设备？

清洁前断开电源。使用温水加温和无香料的清洁剂和软布。用清水冲洗并擦干。定期清洁密封圈以防止变色。切勿使用磨蚀性产品。

如果内部温度过高怎么办？

检查通风格栅是否堵塞，盖子是否关紧，压缩机风扇是否运转。确保环境温度不超过43°C，设备不直接暴露在阳光下。如果问题持续，请联系技术人员。

可以将设备与电池一起使用吗？

VFS 048 SDD设计为直接与太阳能板配合使用，无需电池。当太阳能板功率超过阈值时压缩机启动。标准说明中未包含使用电池。

如何维护太阳能板？

每周用水清洁太阳能板以清除灰尘。定期检查是否有遮挡（如树木）降低发电量。每年检查电气连接，拧紧螺栓并检查接地连续性。

发生故障或缺陷怎么办？

首先查阅手册中的故障排除表（压缩机不工作、温度过高等）。检查电源、保险丝和连接。如果问题持续，请联系授权售后服务。请注意，保修不包括因使用不当造成的损坏。

用户手册 VFS 048 SDD VESTFROST

作为该设备含有可燃性致冷剂， 它是必不可少的，以确保制冷剂 配管不被损坏。

标准EN378指定在其中您安装设备的房间必须有每8克的电器使用碳氢制冷剂的1立方米的体积。这是为了避免可燃气体/空气混合物在房间里的设备位于的在制冷剂回路泄漏的事件的形成。在您的设备中使用的制冷剂的量标在铭牌上。

警告：保持设备柜或内置结构通风口畅通无阻。

警告：不要使用制造商推荐之外的其它机械装置或其它手段加速解冻过程。

警告：不要损坏制冷系统。

警告：不要在冷藏室内使用电器，除非是制造商推荐的那种。

警告：不要将设备暴露在雨中。

警告：本产品不适合年幼的孩子使用，除非他们已由负责人员监督，确保他们能够安全使用本设备。

年幼的孩子应有人员监督，确保他们不玩弄设备。

警告：不要损坏制冷系统

警告：危险火灾或爆炸的危险。使用可燃性制冷剂。只能由经过培训的人员进行维修。

警告：请勿将爆炸性物质，如喷雾罐，在此设备中的易燃推进剂。

警告：定位电器时，确保电源线未被绊住或损坏。

警告：切勿在电器附近放置多个便携式电源插座或便携式电源。

警告 2

说明 4

操作指南....4

熟悉你的太阳能制冷机 VFS 048 SDD.....5

冻结冰袋....5

包装和打开包装....6

安装和启动....7

保养和清洁....9

除霜 10

故障查寻....11

担保，零件和服务....12

电路图 13

空闲部分清单....14

處理 16

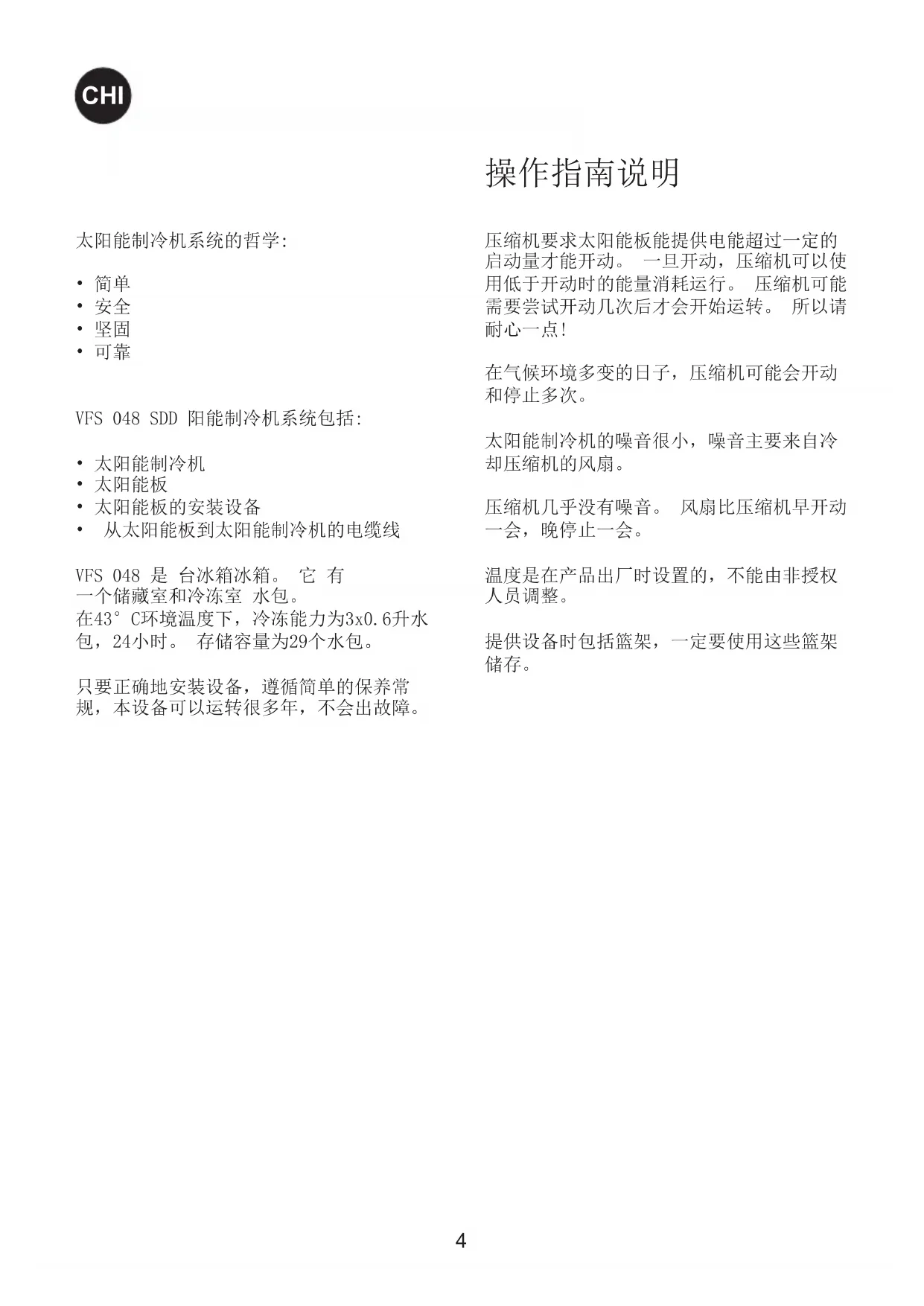

太阳能制冷机系统的哲学：

• 简单
• 安全
• 坚固
• 可靠

VFS 048 SDD 阳能制冷机系统包括:

• 太阳能制冷机
• 太阳能板
• 太阳能板的安装设备
• 从太阳能板到太阳能制冷机的电缆线

VFS 048 是 台冰箱冰箱。它 有一个储藏室和冷冻室 水包。

在 43^ C环境温度下，冷冻能力为3x0.6升水包，24小时。存储容量为29个水包。

只要正确地安装设备，遵循简单的保养常规，本设备可以运转很多年，不会出故障。

操作指南说明

压缩机要求太阳能板能提供电能超过一定的启动量才能开动。一旦开动，压缩机可以使用低于开动时的能量消耗运行。压缩机可能需要尝试开动几次后才会开始运转。所以请耐心一点！

在气候环境多变的日子，压缩机可能会开动和停止多次。

太阳能制冷机的噪音很小，噪音主要来自冷却压缩机的风扇。

压缩机几乎没有噪音。风扇比压缩机早开动一会，晚停止一会。

温度是在产品出厂时设置的，不能由非授权人员调整。

提供设备时包括篮架，一定要使用这些篮架储存。

熟悉你的太阳能制冷机 VFS 048 SDD

手柄 密封条 疫苗储存库 ON / OFF开关 电池指示器 温度显示屏

图1

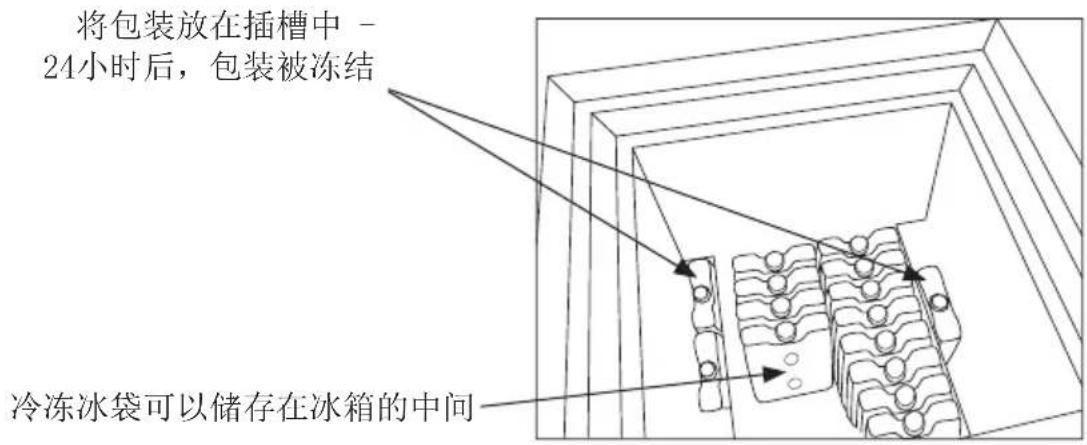

冻结冰袋

将包装放在插槽中 - 24小时后，包装被冻结 冷冻冰袋可以储存在冰箱的中间

图 2

包装和打开包装

打开包装

打开设备包装，检查设备是否受损。如果你发现设备受损，应通告你的监察员。

放置

将设备安装在干燥的通风良好的地方。避免将设备安装在热源附近或者阳光直接照射的地方。EN378 标准规定，安装设备的房间里设备每使用8克的R600a制冷剂应具备1立方米的容积，避免在制冷剂循环漏气时形成可燃性气体混合物。使用的制冷剂的数量在名牌上注明。

将设备放置在地面上并确保其平整。

可调节脚

通过向上或向下拧紧可调节脚，将器械调平。

如果要将器械置于柔软的平面（例如，地板或地毯）上，最好每隔一段时间核查器械是否仍处于水平状态，因为器械的重量可能会将平面下压。

设备通风良好，上下和周围的空气能够畅通无阻地流通非常重要。下列图4显示如何能够确保必要的空气流通。

设备的基座和地面之间应有最少30mm的间隙。

设备的通风开口和内置结构应保持清洁。

注意：格板应能自由接近，无阻碍。

安装和启动

按照表格1连接太阳能板和设备，表格1上注明有电缆线的长度和规格。

該標準電纜尺寸和長度：6平方毫米和20M。

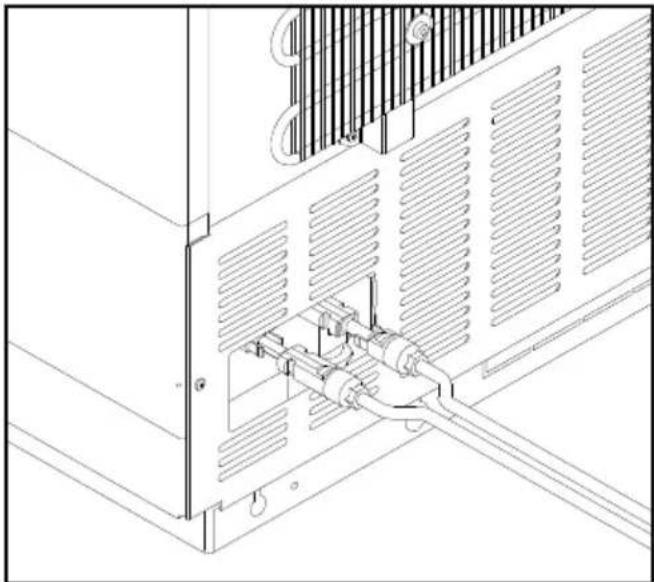

从太阳能电池板的厚双峰导线（蓝色和红色）必须被插入到压缩机室通过在背面的孔－见图。4

启动之前将设备彻底地清洁干净。

启动

设备装载疫苗冰包前整流器必须冷冻。在环境温度为 43^ C的地方冷却时间为大约5-7天。

本温度是产品出厂时设置的，不应由非授权人员调整。

规格:		最大长度:
横切面	AWG
[mm2]	[Gauge]	[m]	[ft]
2,5	12	8	26
4	12	13	42
6	10	20	65
10	8	32	105

表格1

太阳能温度计 °C ÷ 4 绿色二极管 ON / OFF开关 断路器)

绿色二极管表示有电。

图6

太阳能板

放置

太阳能板应始终安装在牢固的屋顶上，或者栏杆上，安全并容易接近(不是对公众)。

太阳能板的安装应始终按照供应商的说明进行，采用厂商提供的，或者推荐的螺丝和装配件。

不要将太阳能板安装在建筑物，树木等阴影处。太阳能板的表面直接面对太阳。

规格

表格 2 上提供有太阳能板的规格。

類型。:2型根據E003	/PV01直接驅動。
额定电压:18V
额定电源:360W(标准测试条件)
每行平行安装模块的数量:	4
担保:最少2年
设备表现担保:25年	(至原始值的80%)
证书:UL,TÜV或符合	IEC61215要求。

表格2

保养和清洁

太阳能制冷机的保养

日常维护：

请每天检查内部盖子是否放置妥当，盖子和设备装配是否紧密。

月保养：

清洁冰箱每月一次上栅格板的背面侧。

年保养：

检查电气连接和元件，每年最少清洁一次， 如有必要清洁多次。

太阳能板的保养

周保养

每周为太阳能板除尘一次，或者根据需要除尘。清洁应当用水进行。

每月维修：

避免阴影 应该定期监控阴影 不要像新的参天大树那样上来，因为这会减少能量

由系统生成。

年保养：

检查电气连接和元件，每年最少清洁一次， 如有必要清洁多次。 因为有火灾危险，有必要清除灰尘和脏污。

渗透和褐变。应检查布线以确保它 安全。

检查放置硬件以确保 它状况良好，确保地球连接是连续的。

检查接线盒以确保有接线盒 没有积水和完整

性 盖子密封，连接和夹紧 设备完好无损。

检查接线盒以确保有接线盒 没有积水和完整性 盖子密封，连接和夹紧 设备完好无损。

安装2周后应再度紧固所有的螺栓和螺帽，随后一年紧固一次。

清洁

清洁前应切断电源。

清洁设备的最好方式是使用热水 加少量的不含芳香剂的清洁剂。 绝对不能使用冲刷的清洁剂。 使用柔软的布片沾上干净的水彻底地擦干。 重要的是应防止水流进控制板。

盖子周围的密封条应当定期清洁，防止退色，延长使用寿命。使用干净的水清洁密封条后检查其是否仍旧密封。

如果设备一段时间不用，应关闭设备，切断电源，卸空设备，清洁内部，打开盖子让其通风，防止产生怪味。

除霜

存储的水包和空气中的水分将逐渐导致冷柜内部结霜和结冰。薄薄的一层霜和冰并不会影响冷柜的性能，但过厚的冰层可能会导致冰柜无法令人满意地冷却水包。可使用塑料刮板去除少量的松散冰霜。

请勿使用电气设备或尖锐物体，因为它们可能会损坏电器内部。

当冰霜层的厚度超过 4-5 mm 时，应对冷柜进行彻底的除霜。

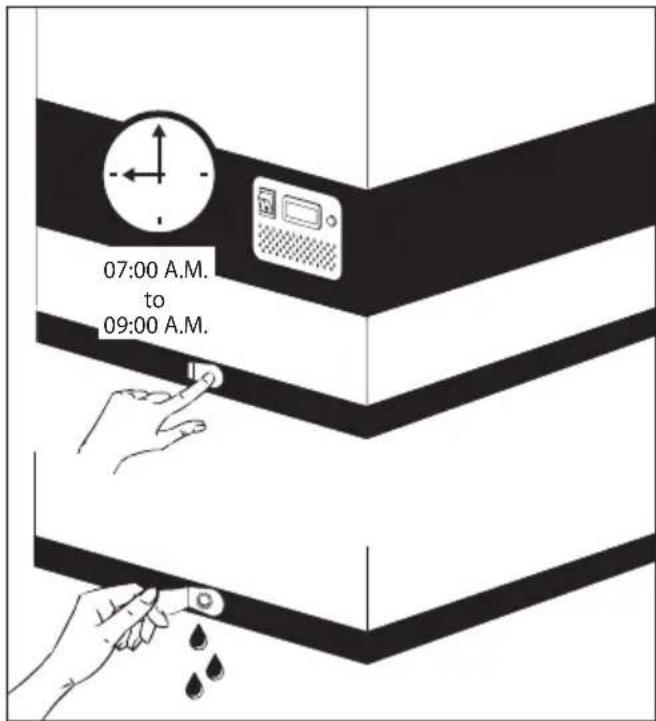

除霜应在早晨 7am 至 9am 进行，就在太阳光照即将恢复足够强之前，启动压缩机并运行制冷系统。

请按照下列步骤进行：

1. 关闭 ON/OFF 按钮断开电源。重要提示！仅关闭冷柜的电源。（见图 7）

2. 从冷柜内取出所有水包，放入空蓄冷箱或适当包裹，以使它们尽可能保持低温。

3. 使冷柜的盖子保持打开。

4. 打开两个放泄塞。一个位于冷柜内部，另一个位于电器左前方。

5. 在除霜水放泄孔下放置一个托盘。

6. 将一盆热水（但不是开水）放在冷柜内，盖上冷柜盖，大约 30 分钟后，用塑料刮板铲松结霜。

7. 为了避免在除霜过程中将地板弄湿，建议时常检查除霜水盘，同时应盖好除霜排水管周围的地板，防止冰屑飞溅。当所有冰霜融化后，用水以及中性无香清洗剂清洁机柜内壁以及盖子、盖子垫片和机柜外壁。使用软布擦干冷柜，确保清洁后没有残留的水分。

8. 重新装回内部和外部放泄塞，检查盖子垫片有无缺损。

9. 按下 ON/OFF 按钮重新接通电源。

10. 验证水包无泄漏，然后将其放回冷柜。开启大约 5 分钟之后，按照说明放置水包。关闭盖子。

故障 可能的原因 补救
压缩机不运行,冰包不冷。	耐心点,很可能压缩机几分钟内就会开动。	如果不开动,请检查下列情况:- 检查电源是否接上,从太阳能板到设备的电缆线是否正常。- 检查保险丝,若有必要进行更换。- 如果上述情形正常,请给监察员打电话。
压缩机在运行中,温度太高。	通风格板堵死。盖子关闭不妥。压缩机室风扇堵死或残损。安装设备的室内温度过高。	确保空气流通不受阻碍。确保盖子关闭适当。检查风扇是否运行,若不运行应当更换。参见:服务遮挡设备,使之不受直接的阳光照射,并确保室内更好的通风。
VFS 048 SDD 制冷机的温度过低。	要在数字控制器的低设置点 串接监事	调整
无温度显示。 太阳能	温度调节器功能不良。 更换太阳能温度	调节器。
绿色二极管无光亮 开关	已关闭保险丝烧毁二极管有缺欠	打开开关更换保险丝更换二极管

表格 3

担保，零件和服务

质量担保免责条款

由于直接或非直接的不当操作，使用错误，保养不良，不正确的建筑，安装或连接产生的故障和损害，火灾，事故，雷电，电压变化或者其它电气干扰，包括不良保险丝或者主设备的故障不包括在本担保中。

由本公司批准的服务中心之外的其他人进行的修理，以及其它厂商可以证实的生产或者材料之外的原因造成的故障不包含在本担保中。

请注意，更改设备的结构，或者更换设备的部件将导致本担保和产品责任无效，并且设备不能合法使用。等级牌上注明的批准文字也将无效。

由买方发现的运输损坏主要由买方和批发商之间解决，也就说，批发商应确保这种投诉应当得以解决，使买方满意。

在打电话寻求技术帮助之前请检查你自己是否能排除故障。如果你要求的帮助不在本担保范围内，也就说，如果设备出现故障是因为保险丝断裂，或者操作不当，将向你收取因为你打电话寻求帮助而产生的费用。

零件

订购零件时请说明设备的类型，系列和产品号。这些信息标注在等级板上。等级板上有各种技术信息，包括类型和系列号。

以下設備回收符號僅在歐盟國家有效。歐盟以外的國國家的廢物處置資訊如果要廢棄產品，請與當地機構或經銷商聯系，獲取正確的廢棄方法。

對於歐盟的商業用戶如果你希望拆卸電氣和電子設備，請和你的經銷商和供應商聯繫，獲取進一步的資訊。

其它國家有關處理這些廢物的資訊，請與您當地政府機關或者銷售商聯繫，詢問處理的正確方法。

請注意電池的符號

與化學符號組合，並符合法令對涉及的化學元素的規定。
