Тип продукта	Солнечный холодильник-морозильник для водяных контейнеров
Хладагент	R600a (воспламеняемый углеводород)
Питание	Солнечные панели 18V DC, номинальная мощность 360W (4 модуля параллельно)
Компрессор	Secop BD35K 101Z0211 (10-45V DC)
Мощность заморозки	3 пакета воды по 0,6 литра в час при температуре окружающей среды 43°C
Ёмкость хранения	29 пакетов воды (замороженных)
Диапазон температуры окружающей среды	от +5°C до +43°C
Минимальная вентиляция	30 мм пространства под прибором; помещение 1 м³ на 8 г хладагента
Основные функции	Замораживание пакетов воды для холодовой цепи (вакцины)
Размораживание	Ручное при инее >4-5 мм; используйте пластиковый скребок
Очистка	Вентиляционная решётка каждый месяц; внутренняя часть тёплой водой и мягким моющим средством
Обслуживание солнечных панелей	Еженедельная очистка водой; ежегодная проверка соединений
Герметичность	Уплотнитель крышки регулярно чистить
Безопасность	Не засорять вентиляционные отверстия; не повреждать холодильный контур; не использовать электроприборы внутри
Запасные части	Доступны (полный список в руководстве: компрессор, вентилятор, предохранитель и т.д.)
Гарантия	2 года на панели; производительность панелей 25 лет при 80%
Общая информация	Прибор предназначен для использования с солнечными панелями; простая и надёжная работа

Часто задаваемые вопросы - VFS 048 SDD VESTFROST

Как установить холодильник VFS 048 SDD?

Установите прибор в сухом, хорошо проветриваемом месте, защищённом от прямых солнечных лучей и источников тепла. Помещение должно иметь объём не менее 1 м³ на 8 г хладагента R600a. Обеспечьте свободную циркуляцию воздуха вокруг прибора, оставив не менее 30 мм пространства под основанием. Выровняйте прибор с помощью регулируемых ножек.

Как подключить прибор к солнечным панелям?

Используйте кабели сечением 6 мм² и длиной не более 20 метров. Подсоедините экранированные кабели от панелей с помощью разъёмов MC4 (папа/мама) к соответствующим разъёмам на задней панели прибора. Подключения выполнены по принципу plug and play. Убедитесь, что полярность соблюдена.

Почему не запускается компрессор?

Подождите несколько минут: компрессору может потребоваться несколько попыток запуска. Проверьте, получают ли солнечные панели достаточно света (порог пусковой мощности). Убедитесь, что выключатель ON/OFF включён и предохранитель не перегорел. Если проблема не устранена, обратитесь к специалисту.

Какова мощность заморозки прибора?

Прибор может замораживать 3 пакета воды по 0,6 литра в час при температуре окружающей среды 43 °C. Ёмкость хранения составляет 29 замороженных пакетов воды.

Как разморозить холодильник?

Размораживайте, когда слой инея превышает 4-5 мм. Отключите питание выключателем ON/OFF, извлеките пакеты с водой, откройте крышку и сливные пробки. Поместите внутрь таз с горячей (не кипящей) водой, закройте на 30 минут, затем удалите иней пластиковым скребком. Тщательно высушите перед повторным включением.

Как чистить прибор?

Перед очисткой отключите питание. Используйте тёплую воду с мягким неароматизированным моющим средством и мягкую ткань. Промойте чистой водой и высушите. Регулярно очищайте уплотнитель, чтобы избежать обесцвечивания. Никогда не используйте абразивные средства.

Что делать, если внутренняя температура слишком высокая?

Проверьте, не засорена ли вентиляционная решётка, плотно ли закрыта крышка и работает ли вентилятор компрессора. Убедитесь, что температура окружающей среды не превышает 43 °C и прибор не подвергается прямому воздействию солнечных лучей. При сохранении проблемы обратитесь к специалисту.

Можно ли использовать прибор с аккумулятором?

VFS 048 SDD предназначен для работы непосредственно от солнечных панелей без аккумулятора. Компрессор запускается, когда мощность панелей превышает порог. Использование аккумулятора не предусмотрено в стандартной инструкции.

Как обслуживать солнечные панели?

Очищайте панели раз в неделю водой для удаления пыли. Регулярно проверяйте, чтобы затенение (например, от деревьев) не снижало выработку. Ежегодно проверяйте электрические соединения, затягивайте болты и проверяйте непрерывность заземления.

Что делать в случае поломки или неисправности?

Сначала обратитесь к таблице поиска неисправностей в руководстве (компрессор не работает, слишком высокая температура и т.д.). Проверьте питание, предохранители и соединения. Если проблема сохраняется, обратитесь в авторизованный сервисный центр. Обратите внимание, что гарантия не распространяется на повреждения, вызванные неправильной эксплуатацией.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VFS 048 SDD VESTFROST

RUS Инструкция по эксплуатации

CHI 使用说明

مادختسالا تاميلعت

ARA

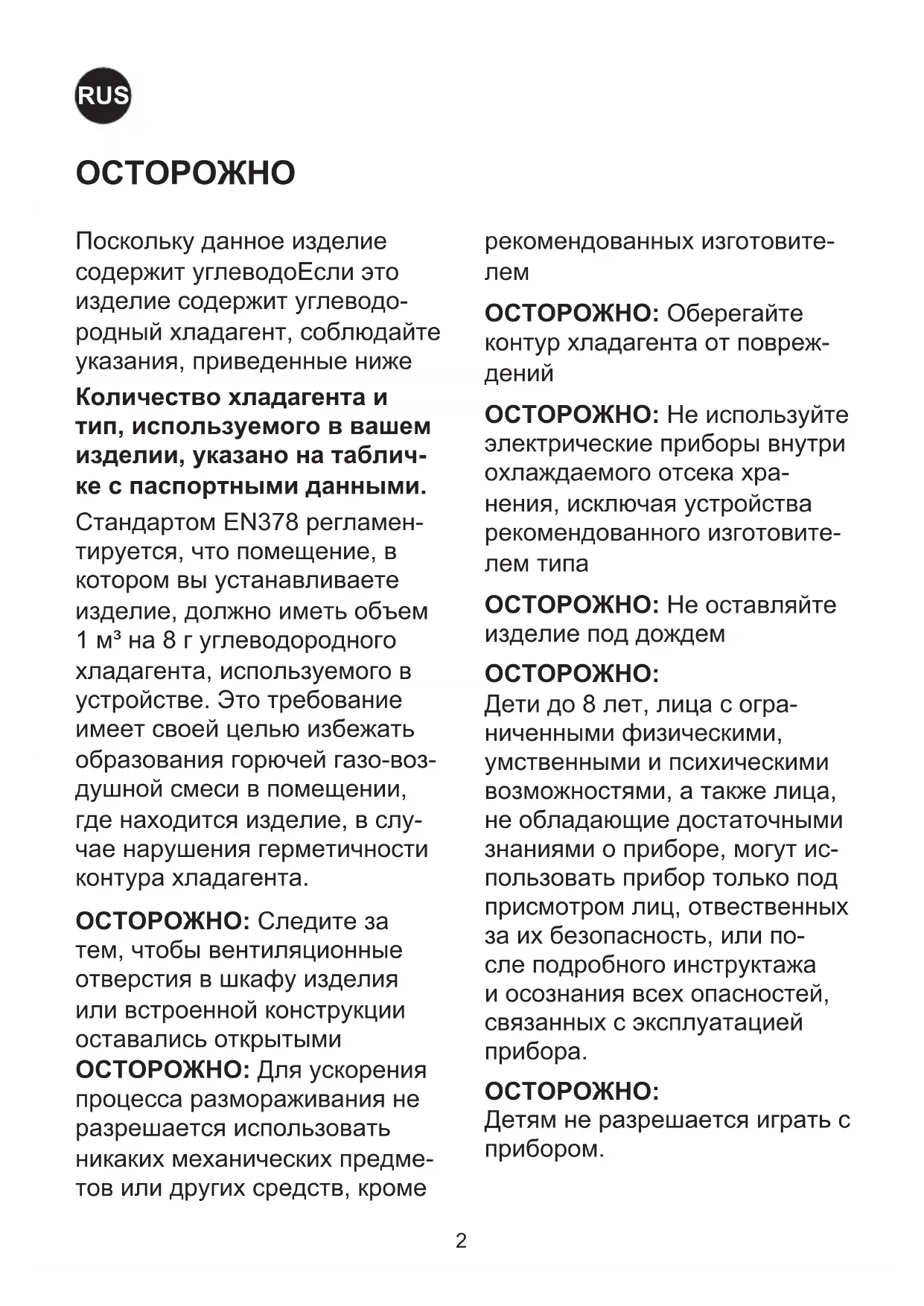

Warning

Поскольку данное изделие содержит углеводоЕсли это изделие содержит углеводородный хладагент, соблюдайте указания, приведенные ниже

Количество хладагента и тип, используемого в вашем изделии, указано на табличке с паспортными данными.

Стандартом EN378 регламентируется, что помещение, в котором вы устанавливаете изделие, должно иметь объем 1 м³ на 8 г углеводородного хладагента, используемого в устройстве. Это требование имеет своей целью избежать образования горючей газо-воздушной смеси в помещении, где находится изделие, в случае нарушения герметичности контура хладагента.

ОСТОРОЖНО: Следите за тем, чтобы вентиляционные отверстия в шкафу изделия или встроенной конструкции оставались открытыми

ОСТОРОЖНО: Для ускорения процесса размораживания не разрешается использовать никаких механических предметов или других средств, кроме

рекомендованных изготовите- лем

ОСТОРОЖНО: Оберегайте контур хладагента от повреж- дений

ОСТОРОЖНО: Не используйте электрические приборы внутри охлаждаемого отсека хранения, исключая устройства рекомендованного изготовителем типа

ОСТОРОЖНО: Не оставляйте изделие под дождем

ОСТОРОЖНО:

Дети до 8 лет, лица с ограниченными физическими, умственными и психическими возможностями, а также лица, не обладающие достаточными знаниями о приборе, могут использовать прибор только под присмотром лиц, ответственных за их безопасность, или после подробного инструктажа и осознания всех опасностей, связанных с эксплуатацией прибора.

ОСТОРОЖНО:

Детям не разрешается играть с прибором.

ОСТОРОЖНО:

Очистка и обслуживание прибора не должны производиться детьми, это допустимо, только если они старше 8 лет и их контролируют взрослые.

ОСТОРОЖНО:

Оберегайте контур хладагента от повреждений.

ОСТОРОЖНО:

Не храните взрывоопасные вещества, такие как аэрозольные баллоны с горючей топлива в этом приборе.

Есть опасность опасность пожара или взрыва легковос- пламеняющихся хладагента используется. Должен только быть отремонтированы специально обученным персоналом.

ОСТОРОЖНО:

При установке аппарата убедитесь, что шнур питания не защемлен или не поврежден.

ОСТОРОЖНО:

Не размещайте блок переносных розеток или переносные источники питания на задней панели устройства.

Содержание

ОСТОРОЖНО 2

Введение ....4

Указания по ....4

эксплуатации ....4

Общий вид холодильного ларя ....5

Заморозки: 5

Размещение и распаковка ......6

Установка и ввод в эксплуатацию......7

панель управления ....8

Солнечные панели ....8

Техническое обслуживание и мойка .....9

Размораживание ....10

Поиск и устранение неисправностей ....11

Гарантия, запасные части и сервис .....12

Схема 13

Список запасных частей .....14

Утилизация ....16

Введение Указания по

В основу конструкции системы VFS 048 SDDположены следующие принципы:

• Простота
• Безопасность
• Прочность
• Надежность

Система VFS 048 SDD содержит:

• Холодильный ларь VFS 048 SDD
• Солнечные панели
- Оборудование для установки солнечных панелей
- Провода для соединения солнечных панелей с ларем VFS 048 SDD

VFS 048 SDD - это морозильная камера для воды. Имеет одно отделение для заморозки и хранения пакетов с водой. Мощность замораживания составляет 3х 0,6 литровых упаковок для воды в течение 24 часов при температуре окружающей среды 43 °C. Емкость 29 упаковок.

При условии правильного монтажа и соблюдения регламента технического обслуживания система безотказно прослужит многие годы.

эксплуатации

Для запуска компрессора необходимо, чтобы солнечные панели могли вырабатывать энергию выше определенного порогового значения. После запуска компрессор может работать с потребляемой мощностью, меньшей, чем пусковая. Для запуска компрессора может потребоваться пара попыток. Поэтому будьте терпеливы!

В те дни, когда происходит изменение погодных условий, компрессор может запускаться и останавливаться несколько раз.

Ларь VFS 048 SDD имеет низкий уровень шума, преимущественно обусловленный шумом вентилятора, охлаждающего компрессор.

Компрессор работает почти бесшумно. Вентилятор запускается чуть раньше компрессора и останавливается чуть позже компрессора.

Настройка температуры осуществляется в заводских условиях, и ее регулировка силами неквалифицированного персонала не допустима.

Корзины входят в комплект поставки изделия и требуют ОБЯЗАТЕЛЬНОГО использования при хранении лекарственных препаратов.

Общий вид холодильного ларя VFS 048 SDD

Рукоятка Отсек хранения вакцины Уплотнительная полоса ВКЛ / ВЫКЛ Указатель температуры Индикатор батареин

Рис. 1

Заморозки:

Поместите пачки для воды в пазы - через 24 часа пакеты заморожены Замороженные пачки для воды можно хранить в середине морозильной камеры

Рис. 2

Размещение и распаковка

Распаковка

Распакуйте ларь и проверьте его на наличие повреждений. В случае обнаружения каких-либо повреждений поставьте в известность своего начальника.

Размещение

Установите изделие в сухом, хорошо вентилируемом месте. Не допускайте установки вблизи источников тепла или в местах прямого падения солнечных лучей. Стандарт EN378 устанавливает, что комната, в которой вы размещаете изделие, должна иметь объем 1 м3 на 8 г хладагента R600а, используемого в изделии, для того, чтобы избежать образования горючих газовоздушных смесей в случае разгерметизации контура хладагента. Количество используемого хладагента указано на паспортной табличке. Поставьте изделие на пол и убедитесь в том, что оно выровнено в горизонтальной плоскости.

Регулируемые ножки

Выровняйте прибор, провернув регулируемые ножки вверх или вниз. Если прибор должен быть установлен на мягкой поверхности, например, на половых досках или ковровом покрытии, лучше всего через некоторое время перепроверить, находится ли прибор по-прежнему на одном уровне, так как подстилающая поверхность может просесть под весом прибора.

Климат класс указывается на табличке.

Климатический класс:

0, 1, 2, 3, 4, 6, 8 =окружающий 32°C

Климатический класс:

5 и 7 = окружающий 43°C

800mm 20mm 100mm 100 mm Рис

Рис. 4

Вентиляция

Важно обеспечить хорошую вентиляцию изделия и возможность беспрепятственной циркуляции воздуха над ним, под ним и вокруг него. На рис. 3 ниже показано, как можно обеспечить необходимую циркуляцию воздуха. Между днищем изделия и полом должен быть зазор не менее 30 мм.

Следите за тем, чтобы вентиляционные отверстия на изделии или его внутренних конструктивных элементах оставались незасоренными.

Установка и ввод в эксплуатацию

Установка

Подсоедините изделие к солнечным панелям, руководствуясь таблицей 1, где приведены значения длины и сечения проводов, используемых для подсоединения.

Стандартный размер кабеля и длина: 6мм2 и 20м.

Толстая дублет провод (синий и красный) от солнечной панели должен быть вставлен в компрессорного отсека через отверстие на задней - см. рис. 5

Красный провод (+) (противоположная сторона терминала также красный) и си- ний провод (-) (противоположная сторона терминала черный) должен быть подклю- чен к терминалу. -

Сечение:		Макс. длина:
Площадь поперечного сечения	AWG
[mm2]	[калибр]	[m]	[футы]
2,5	12	8	26
4	12	13	42
6	10	20	65
10	8	32	105

Таблица 1

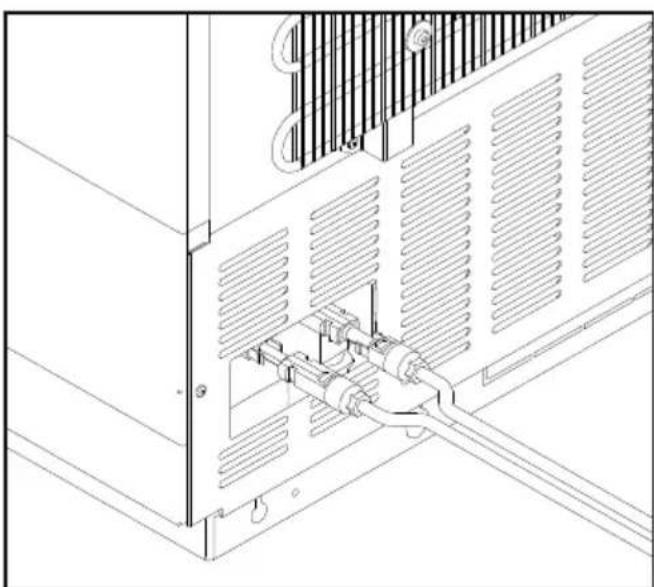

Ввод в работу

Перед загрузкой прибора в пакеты с водой балласт со льдом должен быть заморожен (см. Стр. 5, рис. 2). Время охлаждения при температуре окружающей среды 43 °С составит ок. 5-7 дней.

Солнечный термометр ВКЛ / ВЫКЛ (автоматический выключатель) °C ÷ 4 Зеленый диод Рис

Рис.6
Зеленый диод показывает наличие питания.

Солнечные панели

Размещение

Солнечные панели всегда следует размещать на прочной крыше или балке, где обеспечивается безопасность и удобство доступа (не для посторонних лиц).

При установке солнечных панелей обязательно соблюдайте указания их поставщик и используйте винты и крепеж, входящие в комплектацию или рекомендованные производителем.

Не размещайте солнечные панели в тени зданий, деревьев и т.д. Поверхность солнечных панелей должна быть обращена прямо на солнце.

Технические характеристики

Технические характеристики, которыми должны обладать солнечные панели, приведены в таблице 2.

Тип: Тип 2 согласно Е0	03/ PV01 - прямойпривод.Тип.
Номинальное на-пряжение:	18 В
Номинальная мощ-ность:	360 Вт (стандартныеусловия испытаний)
Число параллель-но соединяемыхмодулей на однубатарею:	4
Гарантия: Мин. 2 года
Гарантия работо-способности:	25 лет (с понижени-ем показателей до80% первоначально-го значения)
Сертификаты: UL, Т	ÜV или соот-ветствие требовани-ям МЭК 61215

Таблица 2

Техническое обслуживание и мойка

Ежедневное техническое обслуживание:

Каждый день проверяйте, что крышка закрыта правильно и плотно прилегает к изделию.

Ежемесячное техническое обслуживание:

Ежемесячная очищайте решетку на задней морозильнике груди.

Ежегодное техническое обслуживание:

Ежегодно или при необходимости более часто следует проверять и очищать электрические компоненты и соединения.

Техническое обслуживание солнечных панелей

Еженедельное техническое обслуживание:

Солнечные панели следует очищать от пыли каждую неделю или по мере необходимости. Очистка должна проводиться с использованием воды.

Ежегодное техническое обслуживание: Ежегодно или при необходимости более часто следует проверять и очищать электрические компоненты и соединения. Необходимость удаления пыли и грязи обусловлена возможностью возникновения пожара.

Все гайки и болты следует подтянуть через 2 недели после монтажа, а затем делать это раз в году.

Мойка

Перед мойкой отключите электропитание.

Для мойки изделия лучше всего использовать теплую воду с небольшим количеством непахучего моющего средства. Никогда не применяйте чистящие средства для удаления отложений. Используйте мягкую ткань. Выполните споласкивание чистой водой и тщательную сушку. Важно не допустить попадания воды на панель управления.

Уплотнительную полосу по периметру крышки следует регулярно очищать для того, чтобы избежать ее обесцвечивания и продлить срок службы. Используйте чистую воду. После очистки уплотнительной полосы убедитесь в том, что она по-прежнему обеспечивает герметичное закрытие ларя.

В случае вывода изделия из эксплуатации на какой-то период времени выключите его, отсоедините от источника питания, извлеките все содержимое, выполните мойку внутри и оставьте крышку открытой для циркуляции воздуха и предотвращения появления запахов.

Размораживание

Загруженные внутрь емкости с водой и влажность воздуха постепенно вызывают образование снега и льда в морозильной камере.

Тонкий слой снега или льда не влияет на производительность морозильной камеры, но толстый слой может привести к тому, что морозильник должным образом не охладит емкости с водой. Небольшое количество неплотного снега можно удалить с помощью пластикового скребка.

Никогда не используйте электрические аппараты или острые инструменты, так как они могут повредить внутреннюю часть аппарата.

Когда слой снега и льда превышает 4-5 мм, морозильник должен быть полностью разморожен.

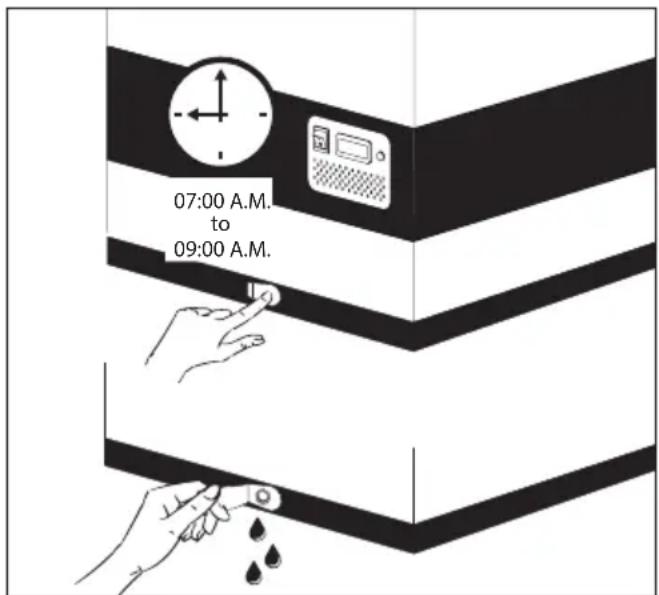

Размораживание должно производиться утром с 7.00 до 9.00, незадолго до того, как солнечное излучение снова станет достаточно мощным, чтобы запустить компрессор и систему охлаждения.

Действуйте следующим образом:

1. Отключите питание, нажав кнопку ON/OFF. Важно! Отключите питание ТОЛЬКО морозильной камеры. (См. Рис. 7)
2. Вытащите все емкости с водой из морозильной камеры. Поместите их в пустой теплоизолированный кожух или заверните их, чтобы они были как можно холоднее.
3. Держите крышку морозильника открытой.
4. Вытащите две дренажные пробки. Одна находится внутри морозильной камеры, а другая - на левой боковой панели устройства.
5. Поместите поддон под водоотвод талой воды.

6. Поставьте чашку горячей (но не кипящей) воды в морозильник, закройте крышку и подождите около 30 минут до того, как снимать неплотный слой снега с помощью пластикового скребка.

7. Чтобы вода не повредила пол во время размораживания, рекомендуется время от времени проверять поддон под водоотводом и накрыть пол вокруг водоотвода талой воды для защиты от льда и брызг. Когда весь снег и лед растают, очистите внутренние поверхности камеры, а также крышку, прокладку крышки и внешние поверхности камеры, используя раствор воды с мягким детергентом без запаха. Вытрите насухо морозильник мягкой тканью и убедитесь, чтобы после чистки не осталось влаги.

8. Вставьте на место дренажные пробки внутри морозильной камеры и на внешней поверхности, и проверьте исправное состояние прокладки крышки.

9. Подключите питание, нажав кнопку ON/OFF.
10. Проверьте, не текущ ли емкости с водой, прежде чем возвращать их в морозильную камеру. Поместите емкости с водой согласно инструкциям, прибл. через 5 минут после включения. Закройте крышку.

Поиск и устранение неисправностей

Неисправность	Возможная причина Способ устранения
Компрессор не работает, и ледяные кассеты не холодные	Не проявляйте нетерпения, скорее всего компрессор запустится в течение ближайших минут.	В противном случае выполните следующие проверки:- Убедитесь в том, что питание под-ключено и провод, идущий от солнечной панели к изделию, не поврежден.- Проверьте плавкий предохранитель и замените его при необходимости.- Если указанные выше действия не дали результата, вызовите технического специалиста.
Компрессор работает, и температура слишком высока	Засорена вентиляционная решетка.Крышка не закрыта надлежащим образом.Вентилятор в отсеке компрессора заклинило или он вышел из строя.Температура помещения, в котором установлено изделие, слишком высока.	Обеспечьте нормальную циркуляцию воздуха.Закройте крышку надлежащим образом.Проверьте работу вентилятора. Если вентилятор не работает, его необходимо заменить. См. раздел: Сервис.Защитите изделие от падения на него прямых солнечных лучей и улучшите вентиляцию в помещении.
Температура в ларе VFS 048 SDD слишком низкая	Уставка на цифровом контроллере слишком низкая	Связаться с руководителем для регулировки
Температура не отображается	Солнечный термометр не работает.	Замените солнечный термометр.
Зеленый диод не светится	Коммутатор отключенПлавкий предохранитель перегорелДиод неисправен	Включите переключательЗаменить плавкий предохранитель номиналом.Заменить диод.

Таблица 3.

Гарантия, запасные части и сервис

Отказ от гарантийных обязательств

Поломки и повреждения, обусловленные напрямую или косвенно несоблюдением правил эксплуатации, использованием не по назначению, неудовлетворительным техническим обслуживанием, неправильным механическим или электрическим монтажом. Пожары, аварии, удары молнии, перепады напряжения или другие электрические нарушения, включая дефектные плавкие предохранители или неисправности питающей сети.

Следует иметь в виду, что внесение изменений в конструкцию изделия или комплектацию изделия ведет к аннулированию гарантии и ликвидации ответственности за качество изделия, а само изделие нельзя будет эксплуатировать законно. Сертификация, указанная на табличке с паспортными данными, также станет недействительной.

Вопросы, связанные с транспортными повреждениями, обнаруженными покупателем, как правило, решаются между покупателем и дистрибьютором, т.е. дистрибьютор обязан удовлетворить претензии покупателя.

Прежде чем обращаться к специали- стам за оказанием технической помощи, выясните, не можете ли вы устранить неисправность самостоятельно. Если на ваше обращение за оказанием помощи гарантия не распространяется, например, если изделие вышло из строя в результа- те перегорания плавкого предохранителя или нарушения правил эксплуатации, вам будет выставлен счет, исходя из расходов на оказание технической помощи.

Запасные части

При заказе запасных частей укажите тип, Продукт и заводской номера вашего изделия. Эта информация приведена на табличке с паспортными данными на задней стенке изделия. Табличка с паспортными данными содержит различную техническую информацию, включая тип и серийные номера.

Примечание: При необходимости ремонта или замены вашего изделия обращайтесь только в официальные сервисные центры!

VESTFROST SOLUTIONS Serial No.:XXXXXXXXXX Продукт номера Type : XXXX → X-XXXXXXXXXXXXXX Prod nr.: XXXXXX

Рис. 8

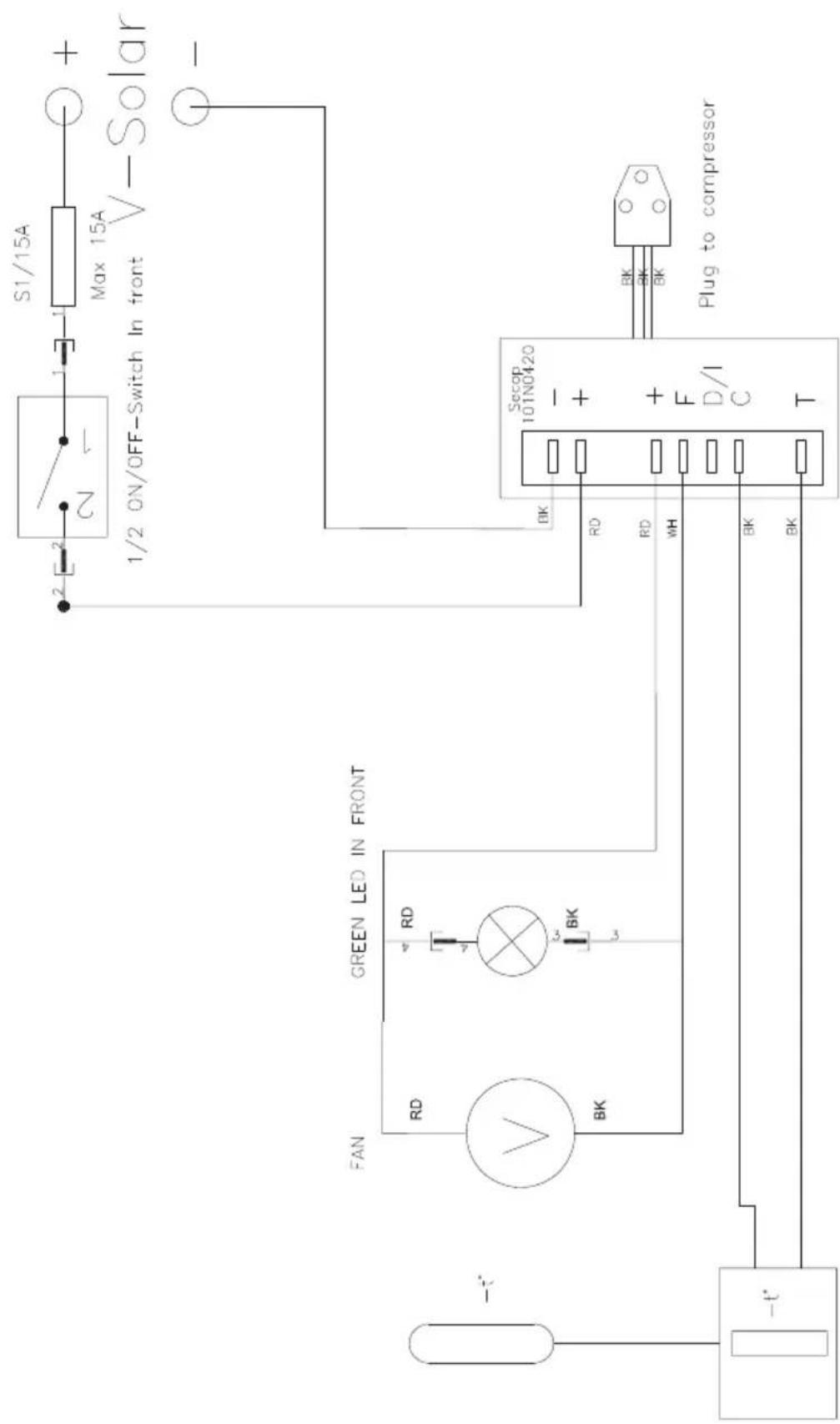

Cxema

S1/15A Max 15A 1/2 ON/OFF-Switch In front V-Solar FAN GREEN LED IN FRONT RD RD BK Secop 101N0420 - + + F D/I C Bk Bk Bk T Plug to compressor -t'

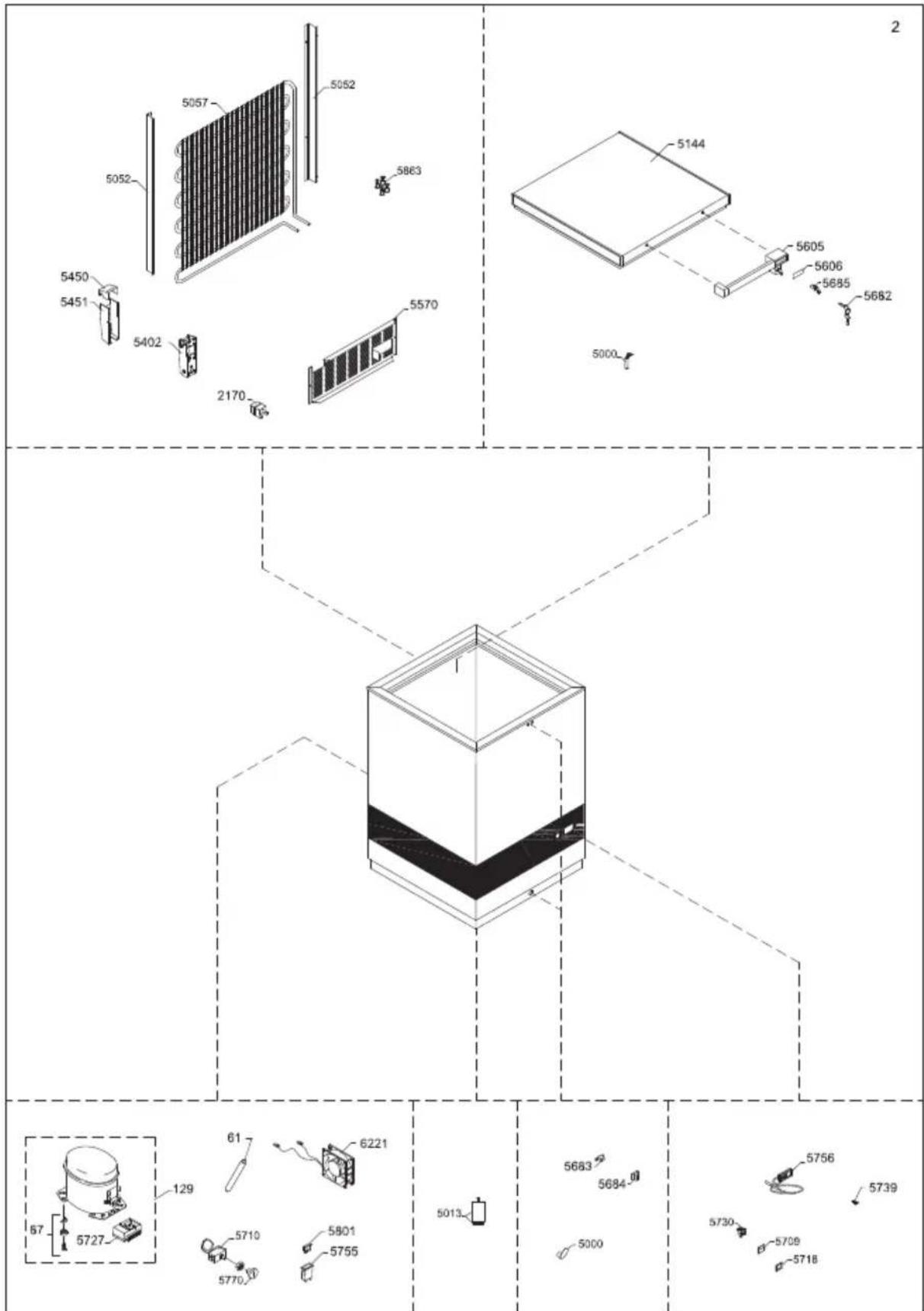

VFS 048 SDD

Позиция Код номенклатуры Наименование номенклатуры

0061	0-6538001	Фильтр-осушитель,
0087	0-6038175	Основание арматура, набор, полный
0129	8-036510214	Компрессор BD35K 101Z0211 10-45V
2170	0-A9301260103	Расстояние
5000	3010049	Сливная пробка
5013	3040400	Ножка
5052	2042052-01	Фурнитура для конденсатора
5057	6010436	Конденсатор
5144	5000917024	Крышка с пенополимером без ручки/наве
5402	1510059	Навеска
5450	3011135-01	Верхняя часть крышки навески
5451	3010032-01	Нижняя часть крышки навески
5570	2042044	Решетка двигателя
5605	304090501	Ручка с замком
5606	8090342-94	ручки
5682	1510046	Ключ, комплект - 2шт.
5683	2040145	Фиксатор для ручки
5684	3010265-01	Крышка для фиксатора
5685	600098801	Замок с ключами
5709	7060104	Рамка для крышки коромысла
5710	6520038	Термостат
5718	7060105	Крышка переключателя качалки
5727	6520845	Пусковое устройство для компрессора
5730	7020245	"ON-OFF" переключателя
5739	7010139	Индикатор состояния
5755	7060062	Патрон плавкого предохранителя
5756	7020382-03	Термометр, солнечный
5770	3010005-01	Ручка термостата
5801	8470156	Предохранитель 15A
5863		A903007 винт
6221	7030823	Вентилятор

Информация по обращению с отходами для стран, не входящих в Европейский Союз

Действие данных символов распространяется только на Европейский Союз.

Если Вы собираетесь выбросить данный продукт, узнайте в местных органах власти или у дилера, как следует поступать с отходами такого типа.

敬告
