用户手册 VLS 094A SDD VESTFROST

由于本产品含有碳氢制冷剂，请参阅下面列出的准则。

铭牌上标明了您的电器中使用的制冷剂的数量和类型。

标准EN378指定在其中您安装设备的房间必须有每8克的电器使用碳氢制冷剂的1立方米的体积。这是为了避免可燃气体/空气混合物在房间里的设备位于的在制冷剂回路泄漏的事件的形成。在您的设备中使用的制冷剂的量标在铭牌上。

• 钥匙应始终放置在一个单独的，儿童无法接触的地方。
• 服务或清洗设备之前应拔掉电源，或切断电力供应。
• 如果电源线损坏，必须由制造商，其服务代理人，或类似的合格人员更换，以避免危险。
• 内蒸发器壁和上部结霜是自然现象。因此，设备在正常清洗或维修时应解冻。
• 请注意，更改设备的结构将取消所有担保和产品责任。
• 本设备不适合体能，感官或智力削弱者（包括儿童），或者缺乏经验和知识者使用，除非有负责他们安全的人就本设备的使用给予监督或指导。儿童应有人监督，确保他们不玩弄设备。

警告：保持设备柜或内置结构通风口畅通无阻。

警告：不要使用制造商推荐之外的其它机械装置或其它手段加速解冻过程。

警告：不要损坏制冷系统。

警告：不要在冷藏室内使用电器，除非是制造商推荐的那种。

警告：不要将设备暴露在雨中。

警告：本产品不适合年幼的孩子使用，除非他们已由负责人员监督，确保他们能够安全使用本设备。

年幼的孩子应有人员监督，确保他们不玩弄设备。

警告：不要损坏制冷系统

警告：请勿将爆炸性物质，如喷雾罐，在此设备中的易燃推进剂。

警告：危险火灾或爆炸的危险。使用可燃性制冷剂。只能由经过培训的人员进行维修。

警告：请勿将爆炸性物质，如喷雾罐，在此设备中的易燃推进剂。

警告：定位电器时，确保电源线未被绊住或损坏。

警告：切勿在电器附近放置多个便携式电源插座或便携式电源。

内容

说明.... 2

操作指南.... 3

熟悉你的VLS SDD 太阳能制冷机..... 4

包装和打开包装.... 5

非常重要!……6

安装和启动.... 7

装载设备.... 8

控制面板.... 9

保养和清洁.... 10

故障查寻.... 11

担保，零件和服务.... 12

处理.... 12

保留更改规格，无须事先通知的权利。

PQS Code	Model PQS Performance specificationsSpecification reference:		PQS Independent type-testing protocolProduct verification protocol:
E003/106 VLS 054A SDD E003/RF05.5 E003/RF05-VP.4
E003/107 VLS 094A SDD E003/RF05.5 E003/RF05-VP.4
E003/108 VLS 154A SDD E003/RF05.5 E003/RF05-VP.4

操作指南

压缩机要求太阳能板能提供电能超过一定的启动量才能开动。一旦开动，压缩机可以使用低于开动时的能量消耗运行。压缩机可能需要尝试开动几次后才会开始运转。所以请耐心一点！

在气候环境多变的日子，压缩机可能会开动和停止多次。

太阳能制冷机的噪音很小，噪音主要来自冷却压缩机的风扇。

压缩机几乎没有噪音。风扇比压缩机早开动一会，晚停止一会。

温度是在产品出厂时设置的，不能由非授权人员调整。

提供设备时包括篮架，一定要使用这些篮架储存。

说明

太阳能制冷机系统的哲学：

• 简单
• 安全
• 坚固
• 可靠

VLS SDD 冷机系统包括:

• 太阳能制冷机
• 太阳能板
• 太阳能板的安装设备
• 从太阳能板到太阳能制冷机的电缆线

VLS SDD 制冷机是疫苗制冷机。它有一个配备有3个储藏架的疫苗储藏室(+2 °C到+8 °C)。

只要正确地安装设备，遵循简单的保养常规，本设备可以运转很多年，不会出故障。

作为该设备含有可燃性致冷剂，它是必不可少的，以确保制冷剂配管不被损坏。

熟悉你的太阳能制冷机 VLS SDD

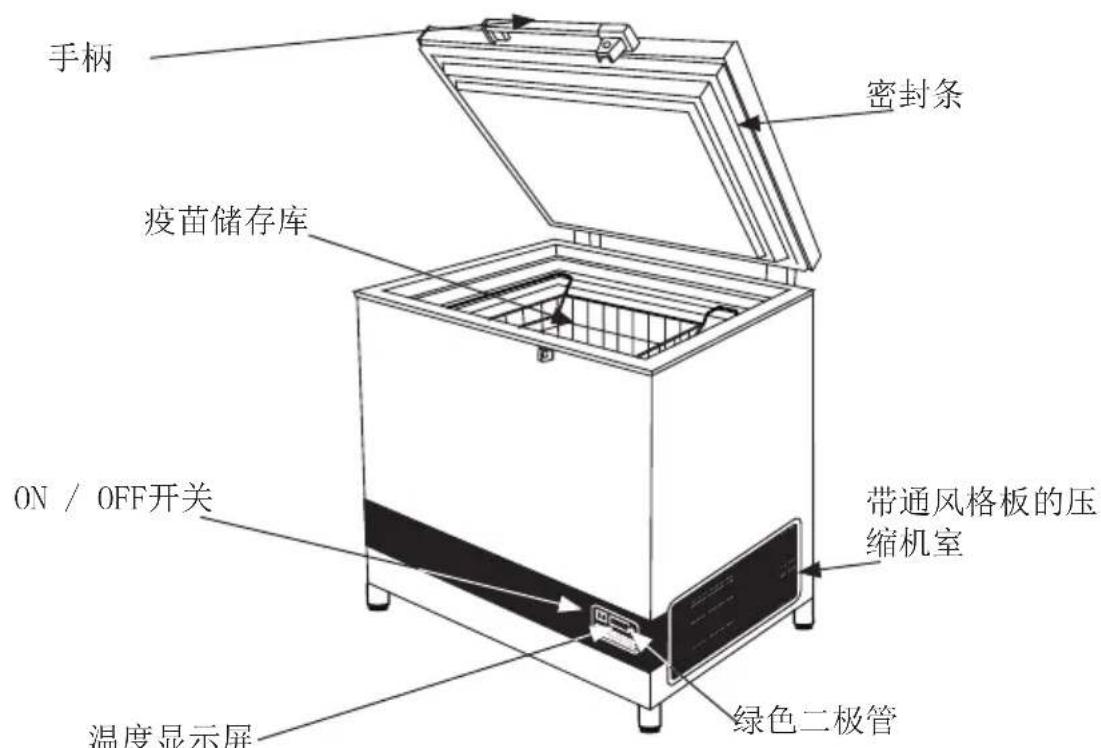

手柄 密封条 疫苗储存库 ON / OFF开关 带通风格板的压缩机室 温度显示屏 绿色二极管

图 1

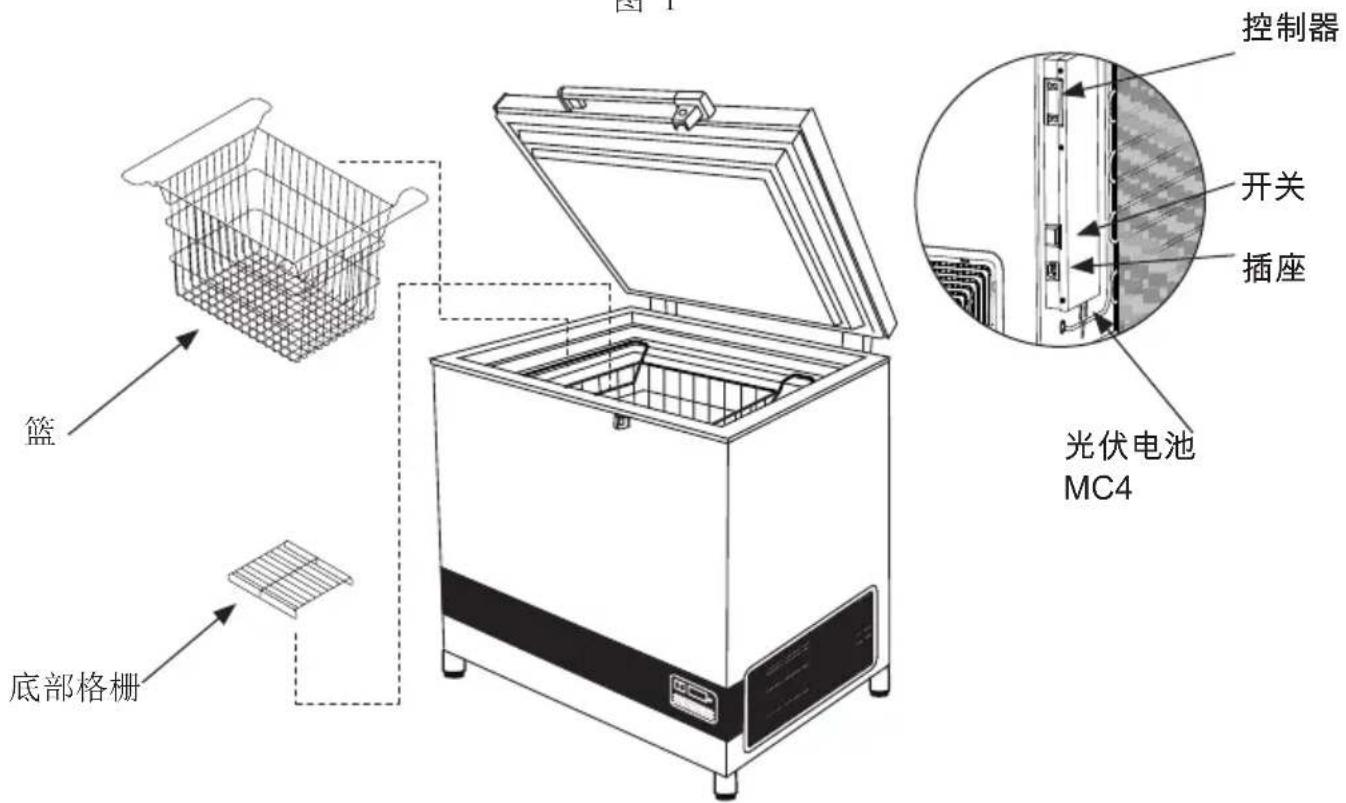

图1 篮 底部格栅 控制器 开关 插座 光伏电池 MC4

图2

敬告！

非常重要!

- 确保切勿将任何商品放在传感器盖上。

例如。水袋

将设备安装在干燥的通风良好的地方。避免将设备安装在热源附近或者阳光直接照射的地方。将设备放置在地面上并确保其平整。

室温

本设备是按最大/最小的环境温度在+5 °C到+43 °C时疫苗室产生最佳温度水平而设计和调整的。

室温

本设备是按最大/最小的环境温度在+5℃到+43℃时疫苗室产生最佳温度水平而设计和调整的。

注意: 设备不应放置在环境温度为+5 °C以下的地方。

气候等级标示在铭牌上。

气候类型：

0, 1, 2, 3, 4, 6, 8 = 环境 32^ C

气候类型：

5 和 7 = 环境 43^ C

空气流通

设备通风良好，上下和周围的空气能够畅通无阻地流通非常重要。下列图3显示如何能够确保必要的空气流通。

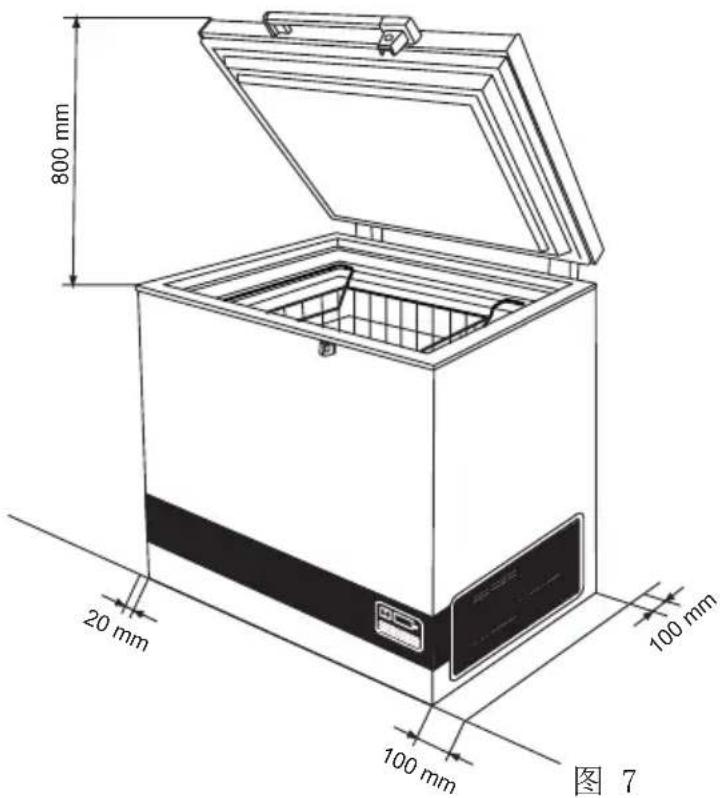

800 mm 20 mm 100 mm 100 mm 图 7

设备的基座和地面之间应有最少30mm的间隙。

设备的通风开口和内置结构应保持清洁。

注意：格板应能自由接近，无阻碍。

打开包装

打开设备包装，检查设备是否受损。如果你发现设备受损，应通告你的监察员。

注意：不要在设备附近使用明火或者吸烟。

安装和启动

安装

按照表格1连接太阳能板和设备，表格1上注明有电缆线的长度和规格。

該標準電纜尺寸和長度：6平方毫米和20M。

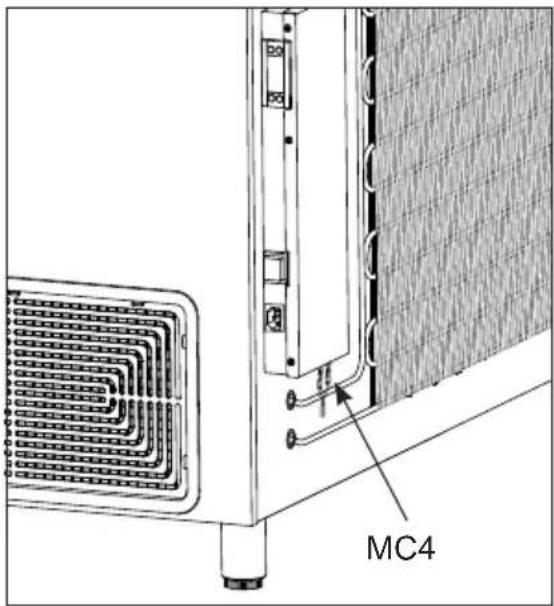

来自PV的屏蔽电缆 面板配有公/母MC4兼容连接器。 连接 然后安装到前缀公/母MC4兼容连接器 放置在设备的背面 - 请参阅图。8

连接是即插即用型的 并且只能正确安装 - 男性到 女/女对男。

启动之前将设备彻底地清洁干净。

启动

设备装载疫苗冰包前整流器必须冷冻。在环境温度为 43^ C的地方冷却时间为大约5-7天。

当温度调节器显示屏上的早晨温度为大约 +4^ C 时设备装载疫苗就绪。检查篮架上部的温度。其温度应在 +2^ C 和 +8^ C 之间。

疫苗应放置并安排在篮架里，参见第7页。

应随时通过温度调节器监控疫苗室的温度，其温度应在+2 °C和+8 °C之间。 本温度是产品出厂时设置的，不应由非授权人员调整。

规格:		最大长度:
横切面	AWG
[mm2]	[Gauge]	[m]	[ft]
2,5	12	8	26
4	12	13	42
6	10	20	65
10	8	32	105

表格1

MC4

图8

装载设备

装载疫苗

当疫苗室的温度稳定下来时，即温度在 +2^ 至 +8^ 之间，压缩器停止又开始时，便可以装载疫苗了。疫苗应安置在疫苗篮内。（图5）

为了确保空气流通，并防止过疫苗的低温度，必须避免直接接触到内壁。 在筐疫苗负荷不得筐顶部以上。

太阳能温度计 绿色二极管 ℃ + 4

图11
绿色二极管指示压缩机正在运行

太阳能板

放置

太阳能板应始终安装在牢固的屋顶上，或者栏杆上，安全并容易接近(不是对公众)。

太阳能板的安装应始终按照供应商的说明进行，采用厂商提供的，或者推荐的螺丝和装配件。

不要将太阳能板安装在建筑物，树木等阴影处。太阳能板的表面直接面对太阳。

规格

表格 2 上提供有太阳能板的规格。

類型。:2型根據E003/	PV01直接驅動。
额定电压:18V
额定电源:360W(标准测试条件)
每行平行安装模块的数量:	4
担保:最少2年
设备表现担保:25年(至原始值的80%)
证书:UL,TÜV或符合IEC61215要求。

表格2

控制器

设备配有控制疫苗室温度的控制器。控制器在出厂时已调整到默认设定值，该温度在大多数环境温度下可将疫苗室保持在 2^-8^ 的理想范围内。

如果长期不使用冷却器，建议使用开关关闭冷却器。这将断开电源线的电源

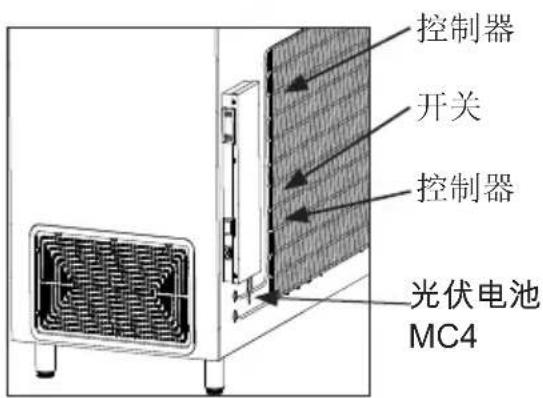

控制器 开关 控制器 光伏电池 MC4

图 12

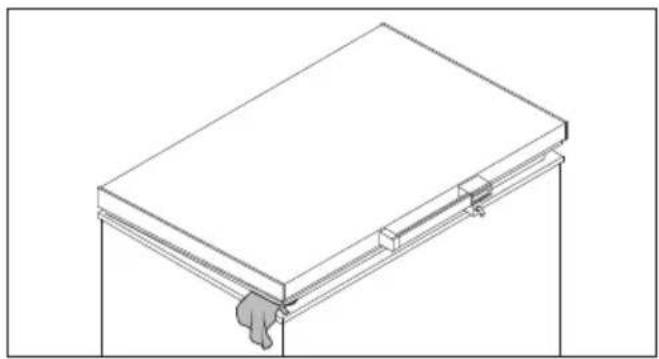

如果关闭冷却器，确保关闭后对疫苗室进行彻底清洁和干燥，避免产生异味或发霉。为了避免产生异味，强烈建议将盖子稍微打开一点。

疫苗室温度应当随时通过温度调节器早晚进行监察。注意，设备中的疫苗不能冷冻。温度是产品出厂时设置的，不应由非授权人员进行调整。

请每天检查内部盖子是否放置妥当，盖子和设备装配是否紧密。

月保养：

每月清洁一次制冷机右侧的格板。

年保养：

检查电气连接和元件，每年最少清洁一次，如有必要清洁多次。

太阳能板的保养

周保养

每周为太阳能板除尘一次，或者根据需要除尘。清洁应当用水进行。

年保养：

检查电气连接和元件，每年最少清洁一次， 如有必要清洁多次。 因为有火灾危险，有必要清除灰尘和脏污。

安装2周后应再度紧固所有的螺栓和螺帽，随后一年紧固一次。

清洁

清洁前应切断电源 — 在单位的前面

清洁设备的最好方式是使用热水 加少量的不含芳香剂的清洁剂。绝对不能使用冲刷的清洁剂。使用柔软的布片沾上干净的水彻底地擦干。重要的是应防止水流进控制板。

盖子周围的密封条应当定期清洁，防止退色，延长使用寿命。使用干净的水清洁密封条后检查其是否仍旧密封。

如果设备一段时间不用，应关闭设备，切断电源，卸空设备，清洁内部，打开盖子让其通风，防止产生怪味。

故障查寻

故障 可能的原因 补救
压缩机不运行,冰包不冷。	耐心点,很可能压缩机几分钟内就会开动。	如果不开动,请检查下列情况:- 检查电源是否接上,从太阳能板到设备的电缆线是否正常。- 检查保险丝,若有必要进行更换。- 如果上述情形正常,请给监察员打电话。
压缩机在运行中,温度太高。	通风格板堵死。盖子关闭不妥。压缩机室风扇堵死或残损。安装设备的室内温度过高。	确保空气流通不受阻碍。确保盖子关闭适当。检查风扇是否运行,若不运行应当更换。参见:服务遮挡设备,使之不受直接的阳光照射,并确保室内更好的通风。
VLS054SDD制冷机的温度过低。	要在数字控制器的低设置点 串接监事调整
无温度显示。 太阳能温	度调节器功能不良。 更换太阳能温度调	节器。
绿色二极管无光亮 开关	已关闭保险丝烧毁二极管有缺欠	打开开关更换保险丝更换二极管

表格 3

担保，零件和服务

质量担保免责条款

由于直接或非直接的不当操作，使用错误，保养不良，不正确的建筑，安装或连接产生的故障和损害，火灾，事故，雷电，电压变化或者其它电气干扰，包括不良保险丝或者主设备的故障不包括在本担保中。

由本公司批准的服务中心之外的其他人进行的修理，以及其它厂商可以证实的生产或者材料之外的原因造成的故障不包含在本担保中。

请注意，更改设备的结构，或者更换设备的部件将导致本担保和产品责任无效，并且设备不能合法使用。等级牌上注明的批准文字也将无效。

由买方发现的运输损坏主要由买方和批发商之间解决，也就说，批发商应确保这种投诉应当得以解决，使买方满意。

在打电话寻求技术帮助之前请检查你自己是否能排除故障。如果你要求的帮助不在本担保范围内，也就说，如果设备出现故障是因为保险丝断裂，或者操作不当，将向你收取因为你打电话寻求帮助而产生的费用。

零件

订购零件时请说明设备的类型，系列和产品号。这些信息标注在等级板上。等级板上有各种技术信息，包括类型和系列号。

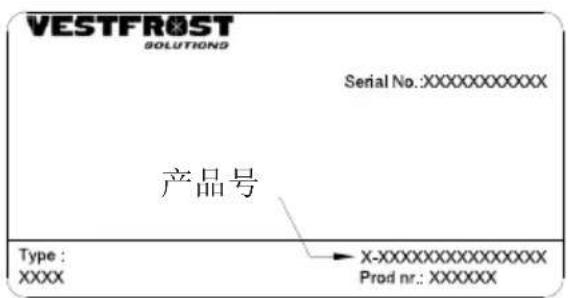

VESTFROST SOLUTIONS Serial No.:XXXXXXXXXXXX 产品号 Type : XXXX → X-XXXXXXXXXXXXXX Prod nr.: XXXXXX

图14

處理

以下設備回收符號僅在歐盟國家有效。歐盟以外的國國家的廢物處置資訊如果要廢棄產品，請與當地機構或經銷商聯系，獲取正確的廢棄方法。

對於歐盟的商業用戶如果你希望拆卸電氣和電子設備，請和你的經銷商和供應商聯繫，獲取進一步的資訊。

其它國家有關處理這些廢物的資訊，請與您當地政府機關或者銷售商聯繫，詢問處理的正確方法。

請注意電池的符號

與化學符號組合，並符合法令對涉及的化學元素的規定。
