РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VLS 094A SDD VESTFROST

RUS Инструкция по эксплуатации

CHI 使用说明

مادختسالا تاميلعت

ARA

WARNING

Поскольку данное изделие содержит углеводоЕсли это изделие содержит углеводородный хладагент, соблюдайте указания, приведенные ниже

Количество хладагента и тип, используемого в вашем изделии, указано на табличке с паспортными данными.

Стандартом EN378 регламентируется, что помещение, в котором вы устанавливаете изделие, должно иметь объем 1 м³ на 8 г углеводородного хладагента, используемого в устройстве. Это требование имеет своей целью избежать образования горючей газо-воздушной смеси в помещении, где находится изделие, в случае нарушения герметичности контура хладагента.

ОСТОРОЖНО: Следите за тем, чтобы вентиляционные отверстия в шкафу изделия или встроенной конструкции оставались открытыми

ОСТОРОЖНО: Для ускорения процесса размораживания не разрешается использовать никаких механических предметов или других средств, кроме рекомендованных изготовите-

лем

ОСТОРОЖНО: Оберегайте контур хладагента от повреж- дений

ОСТОРОЖНО: Не используйте электрические приборы внутри охлаждаемого отсека хранения, исключая устройства рекомендованного изготовителем типа

ОСТОРОЖНО: Не оставляйте изделие под дождем

ОСТОРОЖНО:

Дети до 8 лет, лица с ограниченными физическими, умственными и психическими возможностями, а также лица, не обладающие достаточными знаниями о приборе, могут использовать прибор только под присмотром лиц, ответственных за их безопасность, или после подробного инструктажа и осознания всех опасностей, связанных с эксплуатацией прибора.

ОСТОРОЖНО:

Детям не разрешается играть с прибором.

ОСТОРОЖНО:

Очистка и обслуживание прибора не должны производиться детьми, это допустимо, только если они старше 8 лет и их контролируют взрослые.

ОСТОРОЖНО:

Оберегайте контур хладагента от повреждений.

ОСТОРОЖНО:

Не храните взрывоопасные вещества, такие как аэрозольные баллоны с горючей топлива в этом приборе.

Есть опасность опасность пожара или взрыва легковос-пламеняющихся хладагента используется. Должен только быть отремонтированы специально обученным персоналом.

ОСТОРОЖНО:

При установке аппарата убедитесь, что шнур питания не защемлен или не поврежден.

ОСТОРОЖНО:

Не размещайте блок переносных розеток или переносные источники питания на задней панели устройства.

Содержание

ОСТОРОЖНО....2

Введение ....4

Указания по эксплуатации....5

Общий вид холодильного ларя VLS SDD ....6

ВАЖНО!......7

Размещение и распаковка ....8

Установка и ввод в эксплуатацию......9

Загрузка устройства ....10

панель управления ....11

Солнечные панели....11

Техническое обслуживание и мойка .....13

Поиск и устранение неисправностей ....14

Гарантия, запасные части и сервис .....15

Утилизация....15

Введение

В основу конструкции системы VLS 054 SDD положены следующие принципы:

- Простота

- Безопасность

- Прочность

- Надежность

Система VLS SSD содержит:

• Холодильный ларь VLS SDD

• Солнечные панели

- Оборудование для установки солнечных панелей

- Провода для соединения солнечных панелей с ларем VLS SDD

VLS SDD - это холодильный ларь для хранения вакцины. Он имеет один отсек хранения вакцины (+2... +8°C) с корзина.

При условии правильного монтажа и соблюдения регламента технического обслуживания система безотказно прослужит многие годы.

Оставляет за собой право внесения изменений в технические характеристики без предварительного уведомления

Указания по эксплуатации

Для запуска компрессора необходимо, чтобы солнечные панели могли вырабатывать энергию выше определенного порогового значения. После запуска компрессор может работать с потребляемой мощностью, меньшей, чем пусковая. Для запуска компрессора может потребоваться пара попыток. Поэтому будьте терпеливы!

В те дни, когда происходит изменение погодных условий, компрессор может запускаться и останавливаться несколько раз.

Ларь VLS SDD имеет низкий уровень шума, преимущественно обусловленный шумом вентилятора, охлаждающего компрессор.

Компрессор работает почти бесшумно. Вентилятор запускается чуть раньше компрессора и останавливается чуть позже компрессора.

Настройка температуры осуществляется в заводских условиях, и ее регулировка силами неквалифицированного персонала не допустима.

Корзины входят в комплект поставки изделия и требуют ОБЯЗАТЕЛЬНОГО использования при хранении лекарственных препаратов.

PQS Code	Model PQS Performance specificationsSpecification reference:		PQS Independent type-testing protocolProduct verification protocol:
E003/106 VLS	054A SDD E003	/RF05.5 E003/RF05-VP.4
E003/107 VLS	094A SDD E003	/RF05.5 E003/RF05-VP.4
E003/108 VLS	154A SDD E003	/RF05.5 E003/RF05-VP.4

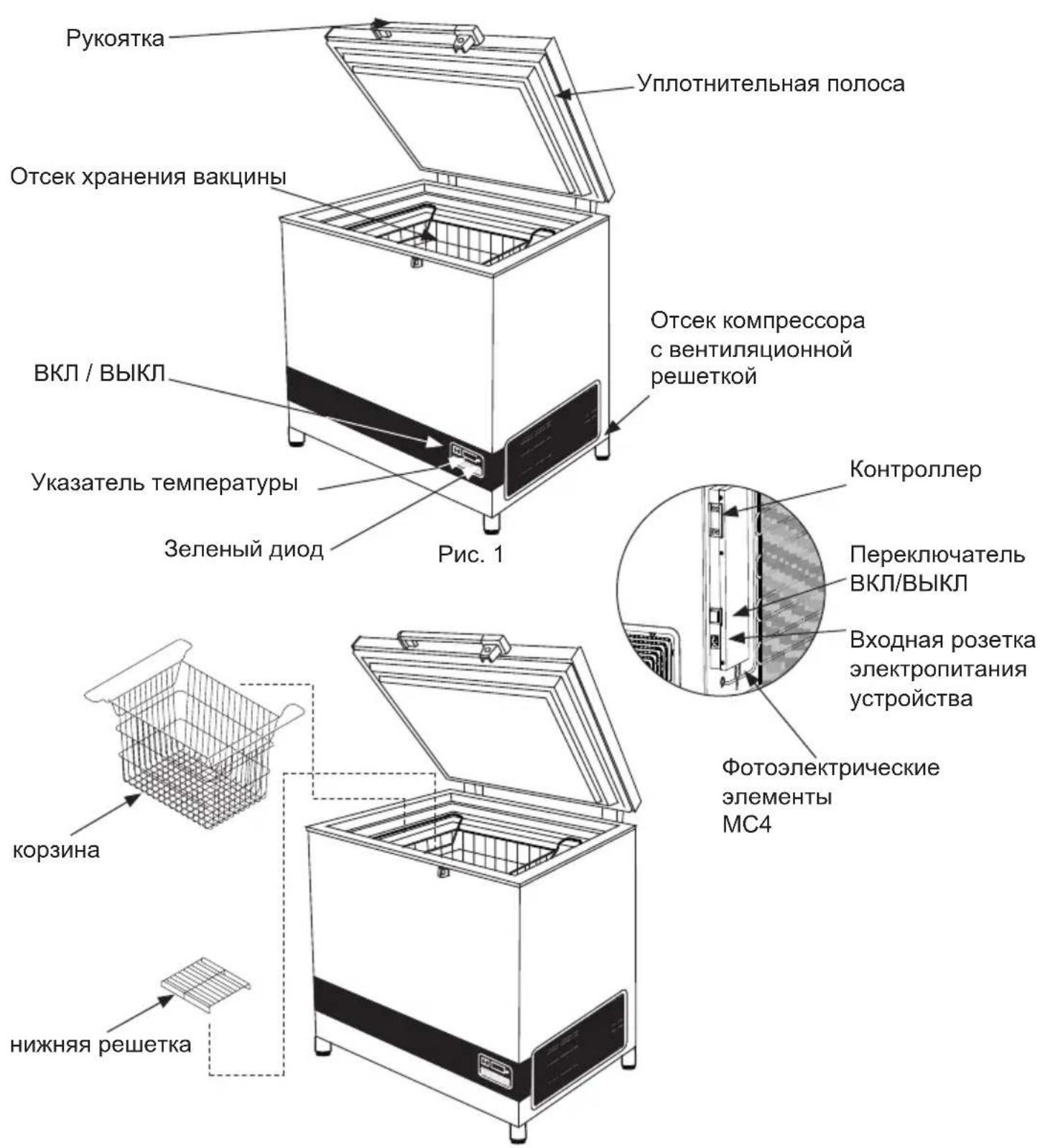

Общий вид холодильного ларя VLS SDD

Рукоятка Уплотнительная полоса Отсек хранения вакцины ВКЛ / ВЫКЛ Указатель температуры Зеленый диод Рис. 1 Отсек компрессора с вентиляционной решеткой Контроллер Переключатель ВКЛ/ВЫКЛ Входная розетка электропитания устройства Фотоэлектрические элементы MC4 корзина нижняя решетка

Рис. 2

ОСТОРОЖНО!

ВАЖНО!

- Никогда не ставьте какие-либо предметы на крышку датчика.

ПРИМЕР. водный пакет

Размещение и распаковка

Размещение

Установите изделие в сухом, хорошо вентилируемом месте. Не допускайте установки вблизи источников тепла или в местах прямого падения солнечных лучей. Поставьте изделие на пол и убе- дитесь в том, что оно выровнено в гори- зонтальной плоскости.

Регулируемые ножки

Выровняйте прибор, провернув регулируемые ножки вверх или вниз. Если прибор должен быть установлен на мягкой поверхности, например, на половых досках или ковровом покрытии, лучше всего через некоторое время перепроверить, находится ли прибор по-прежнему на одном уровне, так как подстилающая поверхность может просесть под весом прибора.

Температура в помещении

Конструкция изделия и его настройка рассчитаны на обеспечение оптимальной температуры в отсеке хранения вакцины при минимальной/максимальной температуре окружающего воздуха +5...+43°C.

ПРИМЕЧАНИЕ: Изделие нельзя размещать в местах с температурой окружающего воздуха ниже +5°C.

Климат класс указывается на табличке.

800 mm 20 mm 100 mm 100 mm Рис. 7

Климатический класс:

0, 1, 2, 3, 4, 6, 8 =окружающий 32°C

Климатический класс:

5 и 7 = окружающий 43°C

Вентиляция

Важно обеспечить хорошую вентиляцию изделия и возможность беспрепятственной циркуляции воздуха над ним, под ним и вокруг него. На рис. 3 ниже показано, как можно обеспечить необходимую циркуляцию воздуха. Между днищем изделия и полом должен быть зазор не менее 30 мм.

Следите за тем, чтобы вентиляционные отверстия на изделии или его внутренних конструктивных элементах оставались незасоренными.

Распаковка

Распакуйте ларь и проверьте его на наличие повреждений. В случае обнаружения каких-либо повреждений поставьте в известность своего начальника.

Внимание: Не пользуйтесь открытым огнем и не курите вблизи изделия.

Установка и ввод в эксплуатацию

Установка

Подсоедините изделие к солнечным панелям, руководствуясь таблицей 1, где приведены значения длины и сечения проводов, используемых для подсоединения.

Стандартный размер кабеля и длина: 6мм2 и 20м.

Толстая дублет провод (синий и красный) от солнечной панели должен быть вставлен в компрессорного отсека через отверстие на задней - см. рис. 8

Красный провод (+) (противоположная сторона терминала также красный) и си- ний провод (-) (противоположная сторона терминала черный) должен быть подклю- чен к терминалу. -

Ввод в работу

Прежде чем положить в изделие вакцину, балласт из ледяных кассет должен замерзнуть. Время охлаждения при температуре окружающего воздуха 43°C составит приблизительно 5-7 дней.

Когда температура на термометре составит утром приблизительно +4°C, ларь готов к укладке вакцины. Проверьте температуру в укорзине. Эта температура должна находиться в диапазоне +2... +8°C.

Вакцина должна укладываться в корзины. См. стр. 10, Рис 10

Температуру в отсеке хранения вакцины необходимо всегда контролировать по термометру и поддерживать в диапазоне +2... +8°C. Настройка температуры осуществляется в заводских условиях, и ее регулировка силами неквалифицированного персонала не допустима.

Сечение:		Макс. длина:
Площадь поперечного сечения	AWG
[mm2]	[калибр]	[m]	[футы]
2,5	12	8	26
4	12	13	42
6	10	20	65
10	8	32	105

Таблица 1

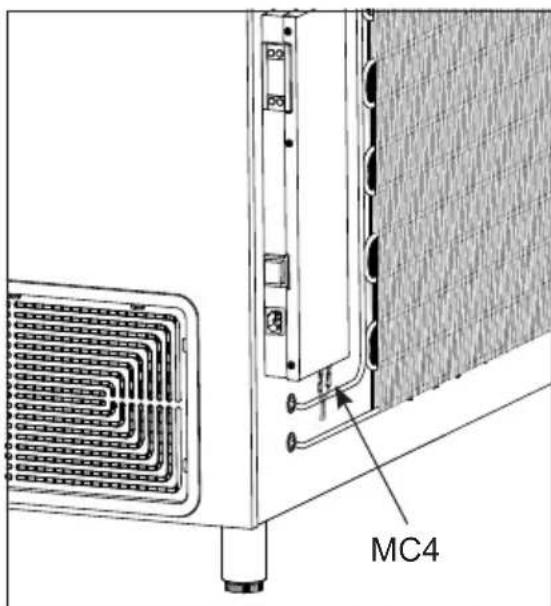

MC4

Рис. 8

Загрузка устройства

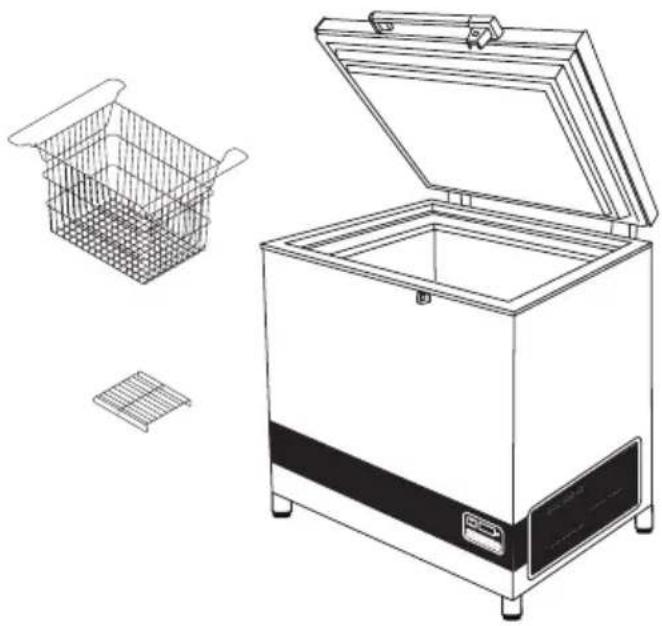

Загрузка вакцины

Когда температура в отделении для вакцин стабилизируется, то есть установится в диапазоне от 2° до 8°C, и компрессор включается и выключается, можно загружать вакцину.

Для обеспечения циркуляции воздуха и предотвращения слишком низкой температуре вакцины, прямой контакт к внутренним стенкам следует избегать. Вакцина нагрузки в корзинах не должна быть выше верхней части корзины.

Не загружайте вакцины выше верхней части корзины.

Рис. 10

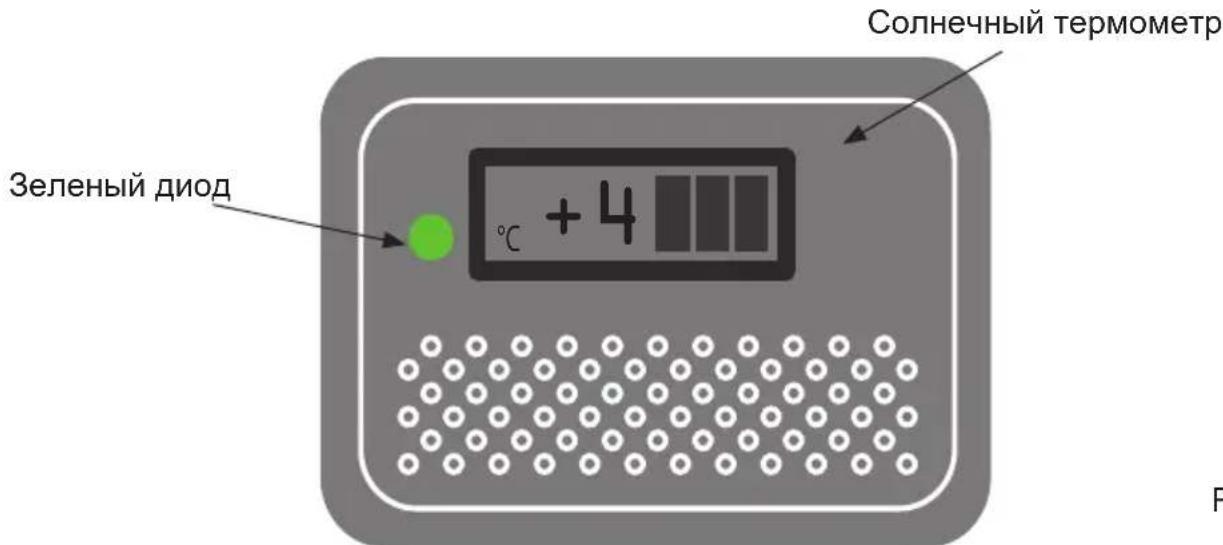

панель управления

Зеленый диод °C + 4 Солнечный термометр F

Рис. 11

Зеленый диод указывает на то, что компрессор работает

Солнечные панели

Размещение

Солнечные панели всегда следует раз- мещать на прочной крыше или балке, где обеспечивается безопасность и удобство доступа (не для посторонних лиц).

При установке солнечных панелей обязательно соблюдайте указания их поставщик и используйте винты и крепеж, входящие в комплектацию или рекомендованные производителем.

Не размещайте солнечные панели в тени зданий, деревьев и т.д. Поверхность солнечных панелей должна быть обращена прямо на солнце.

Технические характеристики

Технические характеристики, которыми должны обладать солнечные панели, приведены в таблице 2.

Тип: Тип 2 согласно E003	/ PV01 - прямойпривод.Тип.
Номинальное на-пряжение:	18 В
Номинальная мощ-ность:	360 Вт (стандартныеусловия испытаний)
Число параллель-но соединяемыхмодулей на однубатарею:	4
Гарантия: Мин. 2 года
Гарантия работо-способности:	25 лет (с понижени-ем показателей до80% первоначально-го значения)
Сертификаты: UL, T	ÜV или соот-ветствие требовани-ям МЭК 61215

Таблица 2

Контроллер

Холодильник снабжен контроллером, регулирующим температуру в отделении для вакцин. На заводе-изготовителе регулятор настроен по умолчанию значение, что в большинстве окружающих сред будет удерживать температуру отделения для вакцин в требуемых пределах 2°-8°C.

Если в течение длительного периода времени охлаждающее устройство не используется, рекомендуется использовать

переключатель ВКЛ / ВЫКЛ для выключения охлаждающего устройства Он отключает подачу питания от сети.

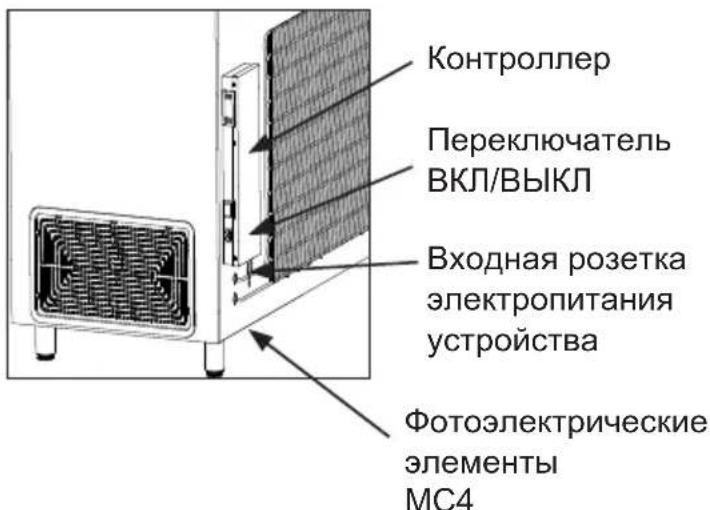

Контроллер Переключатель ВКЛ/ВЫКЛ Входная розетка электропитания устройства Фотоэлектрические элементы MC4

В случае, если охлаждающее устройство Рис. 12

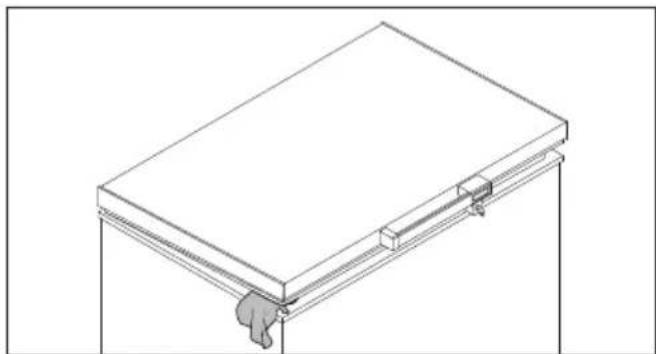

выключено, чтобы избежать проблем с запахами или плесенью убедитесь, что отсек для вакцин очищен и тщательно высушен после использования. Во избежание появления неприятных запахов настоятельно рекомендуется держать крышку слегка открытой.

Техническое обслуживание и мойка

Ежедневное техническое обслуживание:

Каждое утро и каждый вечер следует проверять температуру в отсеке хранения вакцины. Следует иметь в виду, что вакцина внутри ларя не должна замерзать. Настройка температуры осуществляется в заводских условиях, и ее регулировка силами неквалифицированного персонала не допустима.

Каждый день проверяйте, что крышка закрыта правильно и плотно прилегает к изделию.

Ежемесячное техническое обслуживание:

Ежемесячно очищайте решетку с правой стороны морозильного ларя.

Ежегодное техническое обслуживание:

Ежегодно или при необходимости более часто следует проверять и очищать электрические компоненты и соединения.

Техническое обслуживание солнечных панелей

Еженедельное техническое обслуживание:

Солнечные панели следует очищать от пыли каждую неделю или по мере необходимости. Очистка должна проводиться с использованием воды.

Ежегодное техническое обслуживание:

Ежегодно или при необходимости более часто следует проверять и очищать электрические компоненты и соединения. Необходимость удаления

пыли и грязи обусловлена возможностью возникновения пожара.

Все гайки и болты следует подтянуть через 2 недели после монтажа, а затем делать это раз в году.

Мойка

Перед мойкой отключите электропитание на передней панели устройства.

Для мойки изделия лучше всего использовать теплую воду с небольшим количеством непахучего моющего средства. Никогда не применяйте чистящие средства для удаления отложений. Используйте мягкую ткань. Выполните споласкивание чистой водой и тщательную сушку. Важно не допустить попадания воды на панель управления.

Уплотнительную полосу по периметру крышки следует регулярно очищать для того, чтобы избежать ее обесцвечивания и продлить срок службы. Используйте чистую воду. После очистки уплотнительной полосы убедитесь в том, что она по-прежнему обеспечивает герметичное закрытие ларя.

В случае вывода изделия из эксплуатации на какой-то период времени выключите его, отсоедините от источника питания, извлеките все содержимое, выполните мойку внутри и оставьте крышку открытой для циркуляции воздуха и предотвращения появления запахов.

Поиск и устранение неисправностей

Неисправность	Возможная причина Способ устранения
Компрессор не работает, и ледяные кассеты не холодные	Не проявляйте нетерпения, скорее всего компрессор запустится в течение ближайших минут.	В противном случае выполните следующие проверки:- Убедитесь в том, что питание под-ключено и провод, идущий от солнечной панели к изделию, не поврежден.- Проверьте плавкий предохранитель и замените его при необходимости.- Если указанные выше действия не дали результата, вызовите технического специалиста.
Компрессор работает, и температура слишком высока	Засорена вентиляционная решетка.Крышка не закрыта надлежащим образом.Вентилятор в отсеке компрессора заклинило или он вышел из строя.Температура помещения, в котором установлено изделие, слишком высока.	Обеспечьте нормальную циркуляцию воздуха.Закройте крышку надлежащим образом.Проверьте работу вентилятора. Если вентилятор не работает, его необходимо заменить. См. раздел: Сервис.Защитите изделие от падения на него прямых солнечных лучей и улучшите вентиляцию в помещении.
Температура в ларе VLS 054 SDD слишком низкая	Уставка на цифровом контроллере слишком низкая	Связаться с руководителем для регулировки
Температура не отображается	Солнечный термометр не работает.	Замените солнечный термометр.
Зеленый диод не светится	Коммутатор отключенПлавкий предохранитель перегорелДиод неисправен	Включите переключательЗаменить плавкий предохранитель номиналом.Заменить диод.

Таблица 3

Гарантия, запасные части и сервис

Отказ от гарантийных обязательств

Поломки и повреждения, обусловленные напрямую или косвенно несоблюдением правил эксплуатации, использованием не по назначению, неудовлетворительным техническим обслуживанием, неправильным механическим или электрическим монтажом. Пожары, аварии, удары молнии, перепады напряжения или другие электрические нарушения, включая дефектные плавкие предохранители или неисправности питающей сети.

Следует иметь в виду, что внесение изменений в конструкцию изделия или комплектацию изделия ведет к аннулированию гарантии и ликвидации ответственности за качество изделия, а само изделие нельзя будет эксплуатировать законно. Сертификация, указанная на табличке с паспортными данными, также станет недействительной.

Вопросы, связанные с транспортными повреждениями, обнаруженными покупателем, как правило, решаются между покупателем и дистрибьютором, т.е. дистрибьютор обязан удовлетворить претензии покупателя.

Прежде чем обращаться к специали- стам за оказанием технической помощи, выясните, не можете ли вы устранить неисправность самостоятельно. Если на ваше обращение за оказанием помощи гарантия не распространяется, например, если изделие вышло из строя в результа- те перегорания плавкого предохранителя или нарушения правил эксплуатации, вам будет выставлен счет, исходя из расходов на оказание технической помощи.

Запасные части

При заказе запасных частей укажите тип, Продукт и заводской номера вашего изделия. Эта информация приведена на табличке с паспортными данными на задней стенке изделия. Табличка с паспортными данными содержит различную техническую информацию, включая тип и серийные номера.

Примечание: При необходимости ремонта или замены вашего изделия обращайтесь только в официальные сервисные центры!

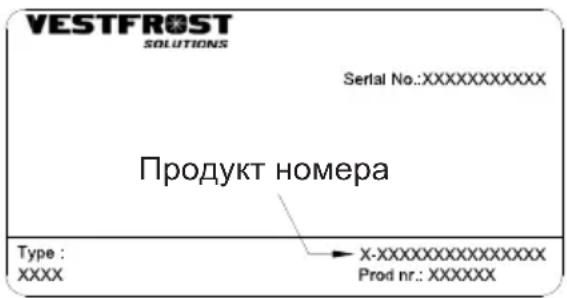

VESTFROST SOLUTIONS Serial No.:XXXXXXXXXX Продукт номера Type : XXXX → X-XXXXXXXXXXXXX Prod nr.: XXXXXX

Рис. 14

Утилизация

Информация по обращению с отходами для стран, не входящих в Европейский Союз

Действие данных символов рас- пространяется только на Европейский Союз. Если Вы собираетесь выбросить данный продукт, узнайте в местных органах власти или у дилера, как следует поступать с отходами такого типа.
