MANUAL DE USUARIO VLS 094A SDD VESTFROST

ES Instrucciones para el uso

Puesto que el aparato contiene un refrigerante de hidrocarburos, por favor, consulte la lista de directrices que figura más abajo

La cantidad y el tipo de refrigerante usado en su aparato se indica en la placa de datos.

La Norma EN378 establece que el local en el que Ud. instale su aparato deberá tener un volumen de 1m³ por 8 g de refrigerante de hidrocarburos usado en los aparatos. El objetivo es evitar la formación de mezclas de aire/gas inflamable en el local donde esté situado el aparato, en caso de un escape en el circuito del refrigerante.

ADVERTENCIA:

Mantenga las aberturas de ventilación de la caja del aparato o de la estructura integrada libres de obstrucciones.

ADVERTENCIA:

No utilice dispositivos mecánicos ni otros medios para acelerar el proceso de descongelación que no sean los recomendados por el fabricante.

ADVERTENCIA:

No dañe el sistema del refrigerante.

ADVERTENCIA:

No utilice aparatos eléctricos dentro del compartimento de almacenamiento de alimentos del aparato, a menos que sean del tipo recomendado por el fabricante.

ADVERTENCIA:

No se debe exponer el aparato a la lluvia.

ADVERTENCIA:

Consejos y advertencias de seguridad. Este aparato puede ser utilizado por niños a partir de 8 años y por personas con limitaciones físicas, sensoriales o psíquicas, o que carezcan de experiencia y conocimientos, siempre y cuando sea bajo la supervisión de una persona responsable de su seguridad o que le haya instruido en el uso correcto del aparato siendo consciente de los daños que se pudieran ocasionar.

ADVERTENCIA:

No dejar que los niños jueguen con el aparato.

ADVERTENCIA:

La limpieza y el mantenimiento rutinario no deben encomendar-se a los niños a menos que sean

mayores de 8 años y lo hagan bajo supervisión.

ADVERTENCIA:

Mantenga siempre las llaves en lugar separado y fuera del alcance de los niños.

ADVERTENCIA:

No guarde sustancias explosivas, tales como latas de aerosol con un propelente inflamable en este electrodoméstico.

Peligro de incendio o explosión si refrigerante inflamable usado. Solo Debe ser reparado por personal capacitado.

ADVERTENCIA:

al colocar el aparato, asegúrese de que el cable de energía no esté atascado o dañado.

ADVERTENCIA:

no ubique las tomas de corriente portátiles o suministros de energía portátiles en la parte trasera del aparato.

Indice

ADVERTENCIA 2

Introducción....4

Instrucciones de manejo......4

Conozca a fondo su VLS SDD ....5

MUY IMPORTANTE! 6

Ubicación y desembalaje....7

Instalación y puesta en marcha......8

Panel de control....10

Ubicación....10

Mantenimiento y limpieza....12

Corrección de fallos....13

Garantía, repuestos y servicio....14

Eliminación de electrodomésticos .....15

Introducción

La filosofía subyacente del sistema VLS SDD es:

• Sencillez
• Seguridad
• Resistencia
• Fiabilidad

El sistema VLS SDD se compone de:

• Refrigerador VLS SDD
- Paneles solares
- Equipo de instalación para los paneles solares
- Cableado desde los paneles solares al VLS SDD

El VLS 054 SDD es un refrigerador de vacunas. Consta de un compartimento para almacenar vacunas (+2°C a +8°C) provisto de 3 cestas. Hay 2 cajas azules de lastre en el fondo y en la parte superior para estabilizar la temperatura.

Con una instalación correcta y siguiendo pocas rutinas de mantenimiento, el sistema funcionará sin problemas durante muchos años.

Instrucciones de manejo

El compresor necesita que los paneles solares suministren energía por encima de un determinado nivel para ponerse en marcha. Una vez en marcha, el compresor puede operar a un nivel de consumo de energía inferior al necesario para la puesta en marcha. Puede que el compresor necesite un par de intentos de puesta en marcha para empezar a funcionar. ¡Por favor, tenga paciencia!

En días de condiciones climáticas variables, puede que el compresor se encienda y se apague en varias ocasiones.

El ruido que produce el aparato VLS SDD es bajo, y procede principalmente de un ventilador que enfría el compresor.

El compresor no hace prácticamente ningún ruido. El ventilador se enciende un momento antes que el compresor, y se para un momento después que el compresor.

El controlador se ajusta en fábrica y debe ajustarse únicamente por personal autorizado.

La cesta están incluidas cuando se entrega el aparato, y DEBEN usarse para almacenar los medicamentos.

PQS Code	Model PQS Performance specificationsSpecification reference:		PQS Independent type-testing protocolProduct verification protocol:
E003/106 VLS	054A SDD E003	/RF05.5 E003/RF05-VP.4
E003/107 VLS	094A SDD E003	/RF05.5 E003/RF05-VP.4
E003/108 VLS	154A SDD E003	/RF05.5 E003/RF05-VP.4

Conozca a fondo su VLS SDD

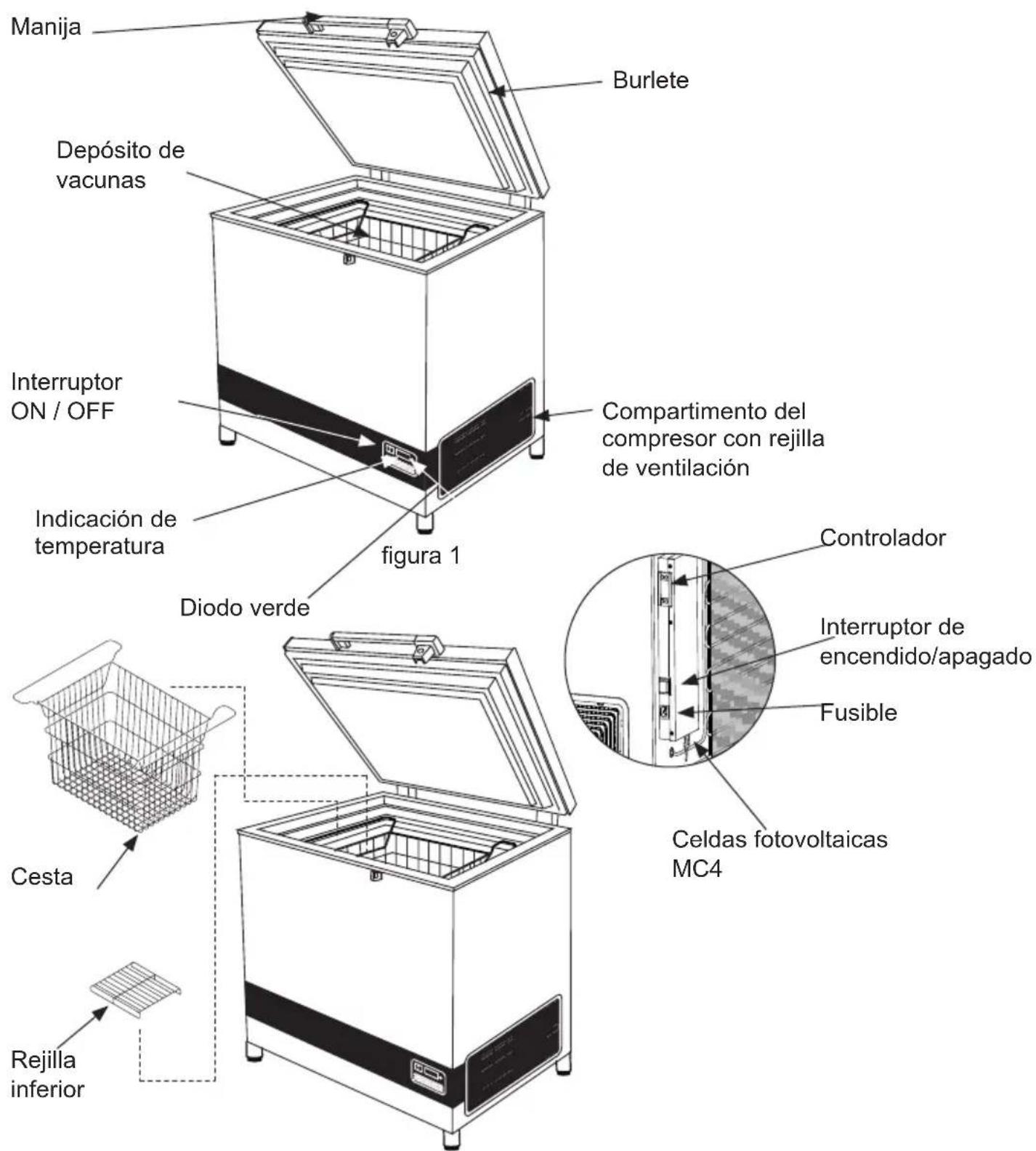

Manija Burlete Depósito de vacunas Interruptor ON / OFF Indicación de temperatura Diodo verde Compartmento del compresor con rejilla de ventilación Celdas fotovoltaicas MC4 Rejilla inferior Cesta

figura 2

ADVERTENCIA!

MUY IMPORTANTE!

- Asegúrese de NUNCA colocar ningún material contra la cubierta del sensor.

Ej. Paquetes de agua

Ubicación y desembalaje

Ubicación

Instale el aparato en un lugar seco y bien ventilado. Evite instalarlo en las proximidades de fuentes de calor, o expuesto a la luz solar directa. Coloque el aparato en el sue-lo, y asegúrese de que esté bien nivelado.

Pies ajustables

Nivele el aparato atornillando los pies ajustables hacia arriba o hacia abajo.

Si el aparato se va a colocar sobre una superficie blanda, como por ejemplo suelo de madera o una alfombra, lo mejor es volver a comprobar si el aparato sigue nivelado después de un período de tiempo, ya que la superficie subyacente puede darse, bajo el peso del aparato.

El aparato está diseñado y ajustado para generar un nivel de temperatura óptimo en el compartimento de vacunas a una temperatura ambiente mínima/máxima que vaya de +5°C a +43°C.

La Clase climática está indicada en la placa de características.

clase climática:

$$ 0, 1, 2, 3, 4, 6, 8 = \text { ambiente } 3 2 ^ {\circ} \mathrm{C} $$

clase climática:

$$ 5 \mathrm{y} 7 = \text { ambiente } 4 3 ^ {\circ} \mathrm{C} $$

AVISO: No debe colocarse el aparato en temperaturas ambiente inferiores a +5°C.

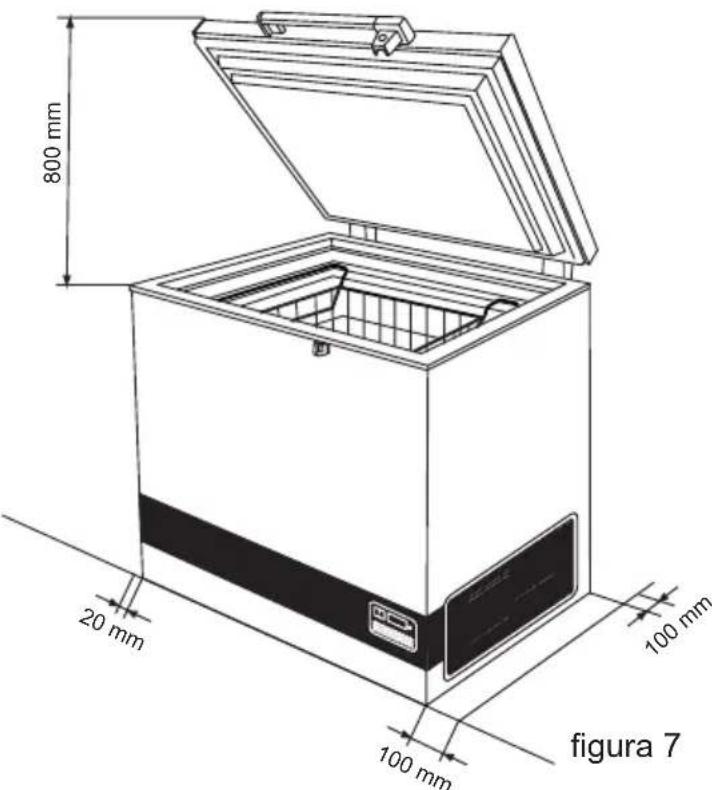

800 mm 20 mm 100 mm 100 mm figura 7

Ventilación

Es importante que el aparato esté bien ventilado, y que el aire pueda circular sin obstáculos por encima, por debajo y alrededor del aparato. La figura 7 ilustra cómo se puede asegurar la circulación de aire necesaria.

Debe haber una separación libre mínima de 30 mm entre la base del aparato y el suelo.

Deben mantenerse libres de obstáculos las aberturas de ventilación del aparato o de las estructuras integradas.

AVISO: No debe obstaculizarse el acceso a la rejilla de ventilación.

Importante: No encender hogueras ni consumir cigarrillos en las proximidades del aparato.

Instalación y puesta en marcha

Conecte el aparato a los paneles solares de acuerdo con la tabla 1, que indica las longitudes y los tamaños de los cables usados para conectar los aparatos.

El tamaño y la longitud de cable estándar: 6mm2 y 20m.

Los cables protegidos procedentes de los paneles fotovoltaicos están equipados con conectores compatibles MC4 macho/hembra. Las conexiones deben ser montadas a los conectores compatibles MC4 machos/hembra prefijos, colocados detrás del aparato – Ver fig.8

Las conexiones son tipo plug and play y sólo pueden ser montados correctamente – macho a hembra/hembra a macho.

Limpie a fondo el aparato antes de ponerlo en marcha.

Puesta en marcha

Antes de introducir las vacunas en el aparato, debe estar congelado el lastre de paquetes de hielo. La duración de la refrigeración en una temperatura ambiente de 43°C será de aprox. 5-7 días.

Cuando la temperatura en la pantalla del ter- mómetro sea de aprox. +4°C por la mañana, el aparato estará listo para cargar las vacu- nas. Compruebe la temperatura en la cesta de arriba. Estas temperaturas deberán estar entre los +2°C y los +8°C.

Deberá colocar y organizar las vacunas, como se muestra, Consulte la página 9, figura 10.

Tamaño:		Longitud máx.:
Corte transversal	Calibre AWG
[mm2]	[Calibre]	[m]	[pies]
2,5	12	8	26
4	12	13	42
6	10	20	65
10	8	32	105

Tabla 1

Deberá controlarse siempre la temperatura del compartimento de vacunas en el termómetro, y deberá estar entre +2°C y +8°C. El controlador ha sido ajustada en fábrica, y no debería ser ajustada por personal no autorizado.

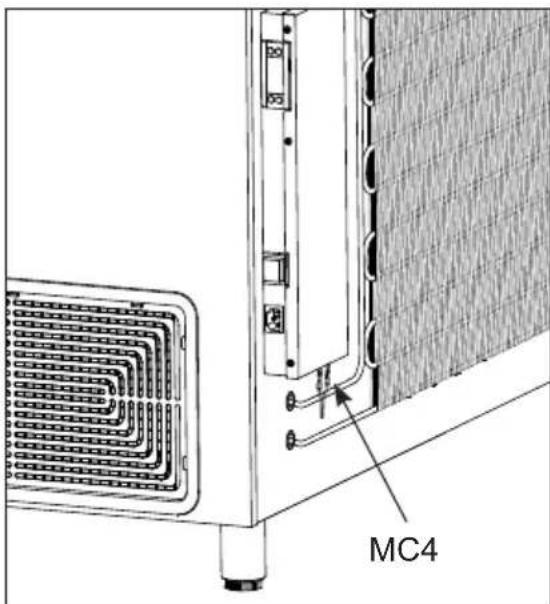

MC4

figura. 8

Carga del aparato

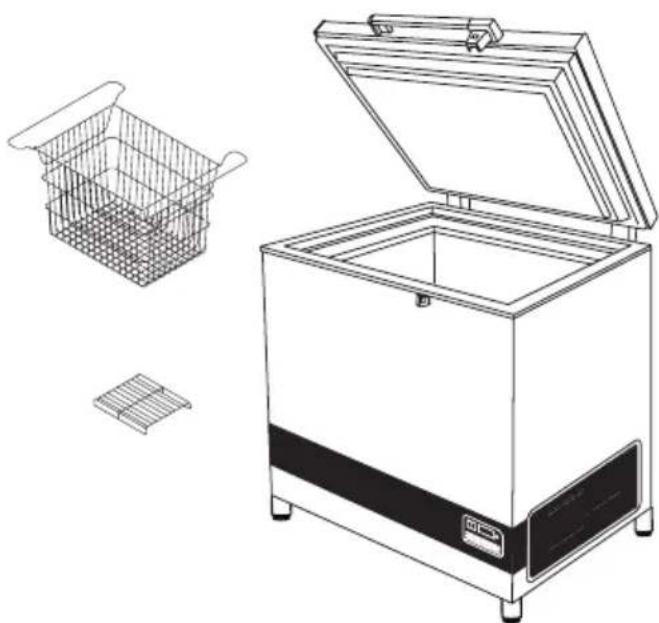

Carga de vacunas

Cuando la temperatura en el compartimiento de vacunas se haya estabilizado, es decir, la temperatura se encuentre entre +2° y +8 °C y el compresor se apague y se encienda, se podrán cargar las vacunas. Se recomienda colocar las vacunas ordenadamente en la canasta.

Para garantizar la circulación de aire y evitar demasiado baja temperatura de la vacuna, el contacto directo con las paredes interiores debe ser evitado.

La vacuna no debe ser cargada por encima de la parte superior de la cesta.

No cargue la vacuna sobre la parte superior de las cestas.

figura 10

Panel de control

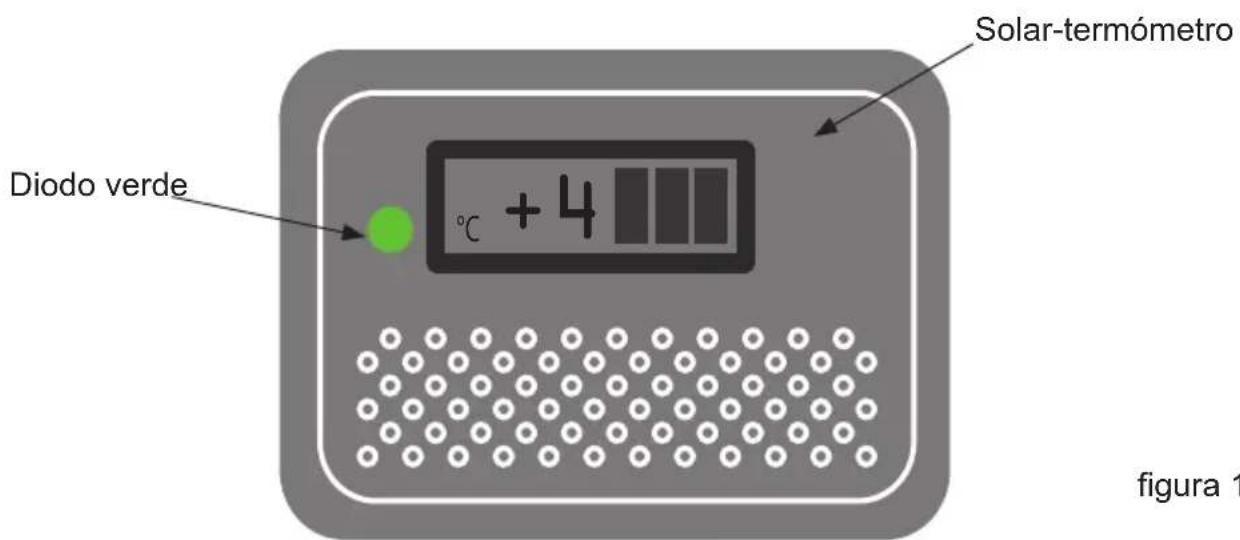

Solar-termómetro Diodo verde °C + 4 figura 1

figura 11

El diodo verde indica que el compresor está funcionando.

Ubicación

Siempre deben colocarse los paneles solares sobre un techo o barra estables, que sean de acceso fácil y seguro (no para el público).

Siempre deben instalarse los paneles solares siguiendo las instrucciones del proveedor, y con los tornillos y accesorios de acoplo incluidos o recomendados por el fabricante.

No coloque los paneles solares a la sombra de edificios, árboles, etc. La superficie de los paneles solares debe orientarse directamente hacia el sol.

Especificaciones

Las especificaciones que deben respetar los paneles solares están disponibles en la tabla 2.

Tipo: Tipo 2 según E003 / PV01, accionamiento directo
Voltaje nominal: 18V
Potencia nominal: 360W (condiciones de prueba estándar)
Número de módulos paralelos conectados por hilera:	4
Garantía: Mín. 2 años
Garantía de rendimiento:	25 años (hasta el 80% del valor original)
Certificados: UL, TÜV o cumplimiento de los requisitos de IEC 61215

Tabla 2

Controlador

El aparato tiene un controlador que permite controlar la temperatura en el compartimiento de vacunas. El controlador está ajustado en la fábrica a un punto de consigna predeterminado, lo que en la mayoría de los entornos ambientales mantendrá el compartimiento de vacuna dentro de los umbrales deseados de 2°-8°C.

Si el refrigerador no se utiliza durante un tiempo prolongado se aconseja usar el

interruptor de encendido/apagado para apagarlo.

Con ello se desconecta la alimentación principal.

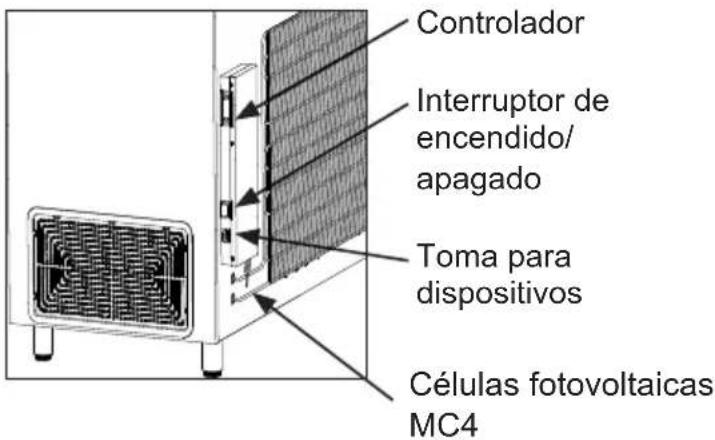

Controlador Interruptor de encendido/ apagado Toma para dispositivos Células fotovoltaicas MC4

figura 12

Si se apaga el refrigerador con el interruptor, es necesario asegurarse de que el compartimento de vacunas se limpio y se seque a conciencia para evitar problemas de moho u olores. Para prevenir que el aparato tome olores es muy recomendable mantener la tapa ligeramente abierta.

Mantenimiento y limpieza

Mantenimiento diario

La temperatura en el compartimento de vacunas siempre debe controlarse en el termómetro cada mañana y cada noche. Por favor, recuerde que la vacuna dentro del aparato no debe congelarse. La temperatura ha sido ajustada en fábrica, y no debería ser ajustada por personal no autorizado.

Por favor, controle cada día que la tapa interna esté correctamente colocada, y que la tapa se ajuste firmemente al aparato.

Mantenimiento mensual:

Limpie la rejilla en el lado derecho del refrigerador una vez al mes.

Mantenimiento anual:

Deben controlarse y limpiarse las conexiones y componentes eléctricos una vez al año, o con mayor frecuencia si es necesario.

Mantenimiento de los paneles solares

Mantenimiento semanal:

Debe limpiarse el polvo de los paneles solares una vez por semana – o con la frecuencia necesaria. Debe llevarse a cabo la limpieza con agua.

Mantenimiento anual:

Deben controlarse y limpiarse las conexiones y componentes eléctricos al menos una vez al año, o con mayor frecuencia si es necesario. Debido al riesgo de incendios, es necesario eliminar el polvo y la suciedad.

Deben volverse a tensar todos los tornillos y tuercas 2 semanas después de la instalación, y en adelante una vez al año.

Limpieza

Desconecte la alimentación eléctrica antes de proceder a limpiar.

El mejor modo de limpiar el aparato es usando agua caliente, con una pequeña cantidad de detergente sin perfume. Nunca use agentes de limpieza abrasivos. Utilice un paño blando. Enjuague con agua limpia, y séquelo completamente. Es importante evitar que el agua penetre en el panel de mandos.

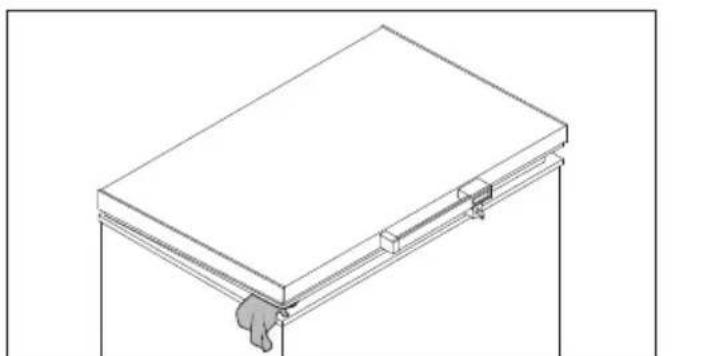

Es necesario limpiar regularmente el burlete alrededor de la tapa para prevenir la decoloración, y para prolongar la vida útil de servicio. Use agua limpia. Después de limpiar el burlete, verifique que éste continúe proporcionando un sello hermético.

Si no se va a usar el aparato durante un tiempo, desenchúfelo, desconecte la alimentación eléctrica, vacíe el aparato, limpie el interior, y deje la tapa abierta para permitir la circulación de aire e impedir que se formen malos olores.

Corrección de fallos

Fallo Causa posible Solución
El compresor no está en funcionamiento, y los paquetes de hielo no están fríos	Espere, lo más probable es que el compresor vuelva a funcionar a los pocos minutos.	Si esto no sucediera, compruebe lo siguiente:- Compruebe que esté conectada la alimentación eléctrica, y que el cable que va del panel solar al aparato esté intacto.- Controle el fusible, y cámbielo si es necesario.- Si todo lo arriba indicado está bien, llame a su supervisor técnico.
El compresor está en funcionamiento, y la temperatura es demasiado alta	La rejilla de ventilación está bloqueada.La tapa no está cerrada debidamente.El ventilador dentro del aparato está bloqueado o defectuoso.El ventilador dentro del compresor está bloqueado o defectuoso.La temperatura del local donde se ha instalado el aparato es demasiado alta.	Verifique que no haya obstrucciones para la circulación del aire.Verifique que la tapa esté debidamente cerrada.Controle que el ventilador esté en funcionamiento, de lo contrario debería cambiarse. Véase la sección: ServicioControle que el ventilador esté en funcionamiento, de lo contrario debería cambiarse. Véase la sección: ServicioProteja el aparato de la luz solar directa, y asegúrese de que el local esté más ventilado.
La temperatura dentro del VLS 054 SDD es demasiado baja	El punto de ajuste es baja en el controlador digital	Contacto Supervisor para el ajuste
No se indica ninguna temperatura en la pantalla	No hay suficiente luz para el solar del sensor.	Encienda la luz.
No hay luz en el diodo verde	Vez que se apagaEl fusible está quemadoEl diodo está defecto	Encienda el interruptor de Reemplace el fusibleReemplace el diodo.

Tabla 3

Garantía, repuestos y servicio

Exclusions de la Garantía

Fallos y daños causados directa o indirectamente por uso erróneo o indebido, mantenimiento insuficiente, integración o instalación erróneos o conexiones eléctricas defectuosas. Incendio, accidente, rayos, variaciones de voltaje u otras interferencias eléctricas, incluidos fusibles defectuosos o fallos en las instalaciones de suministro eléctrico.

La Garantía no cubre reparaciones realizadas por centros de servicio distintos de los autorizados, ni aquellos fallos y daños que el fabricante demuestre que se deben a causas distintas a defectos de fabricación o de materiales.

Por favor, tenga en cuenta que los cambios en la construcción del aparato o en sus componentes cancelarán esta Garantía y la responsabilidad de producto, y no podrá utilizarse el aparato legalmente. También quedará cancelada la autorización concedida en la placa de datos de servicio.

Los daños ocurridos durante el transporte y descubiertos por el comprador son principalmente un asunto a resolver entre el comprador y el distribuidor, es decir, que el distribuidor debe asegurarse de que se resuelvan las quejas a satisfacción del comprador.

Antes de llamar solicitando asistencia técnica, por favor intente resolver el fallo Ud. mismo (vea Localización de Fallos). Si su solicitud de asistencia técnica es injustificada, por ejemplo, si el electrodoméstico ha fallado como resultado de un fusible fundido o por un uso erróneo, deberá abonar los costes incurridos con su llamada de solicitud de asistencia técnica.

Repuestos

Al hacer pedidos de repuestos, le sugerimos indicar el tipo y los números de serie y de producto del electrodoméstico. Esta información aparece en la placa de identificación del fabricante colocada en la parte trasera del electrodoméstico. La placa del fabricante contiene diversa información técnica, incluido el tipo de aparato y el número de serie.

VESTFROST SOLUTIONS Serial No.:XXXXXXXXXX Número de producto Type : XXXX → X-XXXXXXXXXXXXXXXXX Prod nr.: XXXXXX

figura 14

Eliminación de electrodomésticos

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas.

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos. Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2012/19/EU y 2006/66/EC.

Al desechar estos aparatos y baterías correctamente, Usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos. Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para usuarios empresariales en la Unión Europea

Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.

Informacion sobre la Eliminación en otros Países fuera de la Unión Europea

Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor para que leinformen sobre el método correcto de eliminación.

Nota sobre el símbolo de la bateria:

Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los químicos involucrados
