用户手册 FT200 Antari
在使用機器以前，請仔細閱讀以下說明，此份說明書包含了如何在安全的情況下安裝並使用機器，且會說明機器上所有標示的標籤所代表的意義。
如果您有任何使用上的問題，請聯繫當地的 Antari 經銷商尋求清楚的說明與協助。
- 保持機器的乾燥。
- 請配合接地型插座，以避免觸電的危險。
- 使用機器前，請確定使用場所的 AC 電源規格，與機器電壓規格是否相符。
- 拔開機器和 AC 電源插座時，請確認機器已關機不在使用的狀態下。
- 本產品僅限室內使用，請勿將機器暴露在雨中或潮濕的環境，如果有液體(煙霧油)翻倒或溢出，請勿連結機器與 AC 電源，用乾布擦拭乾淨，如果任何液體進入機器電子零件，請立即拔除插頭，並連繫當地的 Antari 經銷商。
- 本機器不含任何用戶拆解和自行維修或修改的零件在內，請勿嘗試自行維修或改裝機器，未經授權的技術人員，可能導致機器故障或永久損壞。
- 機器限成人操作，請勿在無人值守時讓機器運作。
- 在通風良好的地方安裝使用機器，機器周邊至少應保留 50 公分的空間。
- 請勿添加任何易燃物品進入機器。
- 操作機器時請確認周邊沒有任何易燃的材料。
- 為確保機器的使用壽命，請使用 Antari FLP 消防演練煙霧水，添加其他液體可能會導致電熱管阻塞和機器的故障。
如果機器出現故障，請拔下機器插頭，立即停止工作。並請連繫您當地的 Antari 經銷商。 - 運送機器以前，請確認機器的油箱已完全清空。
- 煙霧油不能食用，吞食煙霧油可能導致損壞健康的風險，請將煙霧油存放在室內安全的地方。如果碰觸到眼睛或誤吞食，請立即尋求醫生的協助。
包裝內容
在收到機器後，請立即小心地打開包裝紙箱，檢查所有內容，以確保所有零配件都有齊全收到，並處於良好的狀態。如果有任何部件因運輸過程出現損壞或缺少，請立即連絡經銷商，並以原包裝退回檢查。
内容包括: 1 台 FT-200 消防演練煙霧機
1 個 W-2 無線控制器
1 條 電源線
1 本 使用說明書

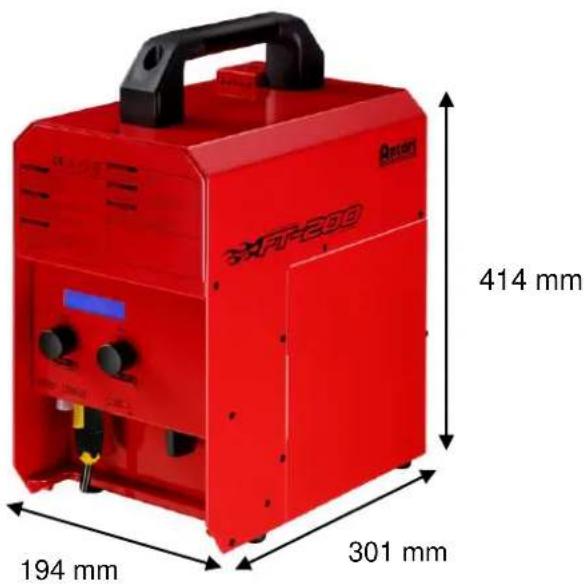

機器尺寸

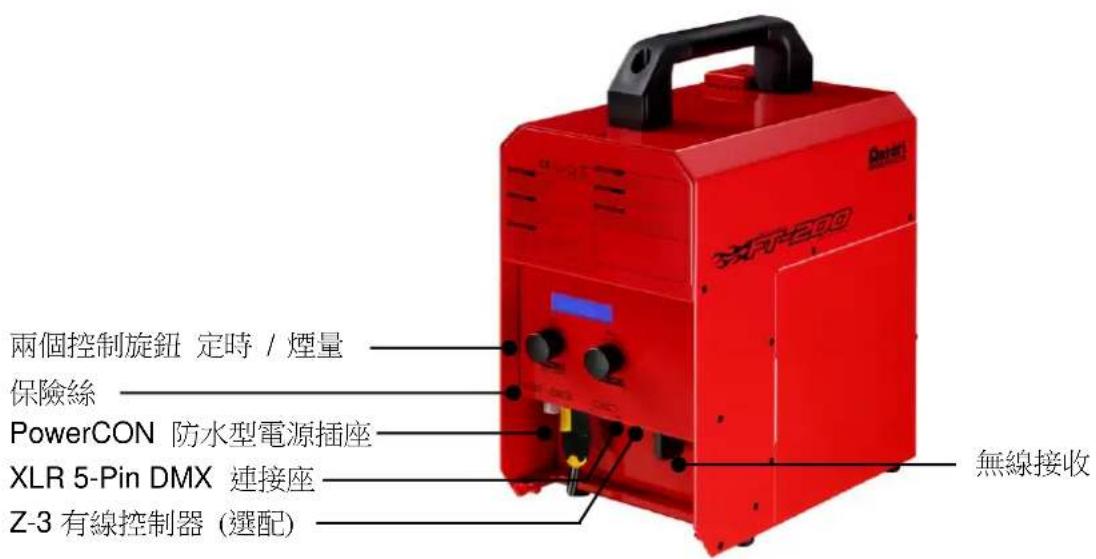

機器外觀概述
設定安裝
步驟 1: 將機器平放於平坦的表面，機器周圍至少應保留 50 公分的空間。
步驟 2: 將 FLP 消防專用煙霧水注入機器所附的油桶，並注意不要坳折到油管。
步驟 3: 將機器連接電源。連接之前，請確認機器背後技術標籤上所標示要求功率，是否與電源相符。
請務必將機器連接到有保護的電路，並確保有正確地接地，以避免觸電的危險。
步驟 4: 啟動機器電源，使機器開始加溫。溫機到工作溫度大約需時 7.5 分鐘。一旦機器達到工作溫度，LCD 控制面板會顯示“Ready To Fog”。表示機器已經準備好並進行操作。
步驟 5: 欲開始輸出煙霧，按下機器正面控制面板上右方的 Volume 旋鈕，開始煙霧輸出。
步驟 6: 需關閉本機時，再次按下右方的 Volume 旋鈕，並將 Powercon 電源接頭轉至 OFF 的位置。
操作

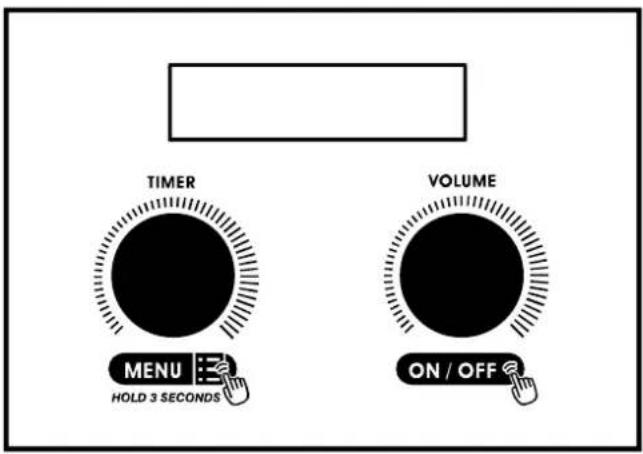

控制面板操作
使用機器所搭載的數位控制面板進行操作。
操作 - 定時模式
| 旋鈕 | 操作方式 | 動作 |
| 左方的 Timer 旋鈕 | 按一下 | 啟動定時模式 |
| 右方的 Volume 旋鈕 | 按一下 | 關閉定時模式 |
| 右方的 Volume 旋鈕 | 旋轉 | 調整煙霧輸出量 |
操作 - 輸出量模式
| 旋鈕 | 操作方式 | 動作 |
| 右方的 Volume 旋鈕 | 按一下 | 啟動輸出量模式 |
| 右方的 Volume 旋鈕 | 按一下 | 關閉輸出量模式 |
| 右方的 Volume 旋鈕 | 旋轉 | 調整煙霧輸出量 |
設定
| 旋鈕 | 操作方式 | 動作 |
| 左方的 Timer 旋鈕 | 按住約 3 秒鐘 | 進入設定清單 |
| 左方的 Timer 旋鈕 | 旋轉 | 瀏覽清單 |
| 左方的 Timer 旋鈕 | 按一下 | 確定選項 |
| 左方的 Timer 旋鈕 | 旋轉 | 調整數值 |
| 右方的 Volume 旋鈕 | 按一下 | 離開設定清單 |
控制清單
Interval Set
XXX S
設定煙霧輸出間隔，範圍是5至200秒。
| Duration SetXXX S | 設定持續煙霧輸出時間,範圍是1至200秒。 |
| Timer OutputXXX % | 設置定時模式下的煙霧輸出量,範圍是1至100%。 |
| Volume OutputXXX % | 設定輸出量模式下的煙霧輸出量,範圍是1至100%。 |
| DMX512Address:XXX | 設定DMX地址從1至512。 |
| WirelessON | 啟動/關閉無線控制功能。 |
| Run Last SettingOFF | 開啟/關閉記錄設定功能。選擇“ON”時,機器在關機前會回到原始設定。 |
| Keypad SoundON | 開啟/關閉旋鈕音效。 |
| Wireless DetectPair | 對頻或取消對頻無線控制器。 |
| Nonstop BurstOFF | 開啟/關閉持續輸出功能。只要機器一開機,就能持續噴煙,不需重新加熱。 |
Antari FT-200 無線控制器使用說明

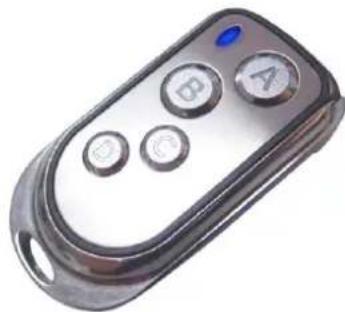

* W-2 無線發射器
- 發射器：使用 27A 12V 電池
- 接收距離：在無障礙物的開放空間，有效距離為 50 公尺。
實際狀況根據障礙物多寡，保守距離約為 10-25 公尺。
- W-2 無線發射器配有四個按鈕，可以用來啟動、關閉、增加及減少煙霧輸出量。
- 按下 [A]鍵開始輸出煙霧。按下 [B]鍵關閉煙霧輸出。按下 [C]鍵增加煙霧輸出量。按下 [D]鍵減少煙霧輸出量。
- 接收器在經過測試後，會固定在 FT-200 的機器後板上，請勿嘗試將它拔除。
- 接收器能與發射器對頻及取消對頻
- 每個接收器可以與 5 組發射器對頻
- 請按照以下步驟來取消與對頻無線發射器
步驟 1: 按住左方的 Timer 旋鈕約 3 秒鐘，進入設定清單。
步驟 2: 轉動旋鈕，找到“Wireless Detect”選項。
步驟 3: 按照清單指示來對頻或取消無線發射器。
更換 W-2 無線發射器電池
如果無線控制器的有效控制距離縮短，可能是電池的電力不足，需要更換。請將 W-2 發射器背後的三個螺絲旋開，打開背蓋，使用同樣是 27A/12V 的電池更換。
DMX 連接 Pin 點說明
本機可提供 3 Pin 或 5 Pin XLR 的 DMX 連接選擇。下方為 Pin 的接點說明：
3 Pin XLR
5 Pin XLR
| Pin | 功能 |
| 1 | 接地 |
| 2 | 數據- |
| 3 | 數據+ |
DMX 通道功能
| 通道 1 | DMX 數值範圍 | 功能 |
| 煙霧輸出量 | 0-45-255 | 煙霧輸出關閉煙霧輸出量 1-100% |
煙油的使用
FT-200 消防演練煙霧機，僅能使用 FLP 消防演練煙霧水。機器使用 FLP 煙霧水進行測試與校正，使用此煙霧水將產生最佳的煙霧效果。使用其他的煙霧水，將導致機器故障並使保固失效。
維護與保養
- 請保持機器清潔，不要讓機器髒汙。
- 可以使用空氣壓縮機、吸塵器或軟刷除去機器上的灰塵。
- 機殼可使用濕布擦拭。
- 儲藏機器前，請將蒸餾水倒入油桶並運作機器來清洗加熱系統，避免幫浦與電熱管堵塞。
- 建議每月至少讓機器溫機並運轉一次，以保持機器處於最佳的性能和輸出條件。
- 機器上過多的灰塵、液體殘餘累積的髒汙，會降低機器工作性能，並導致散熱不良。
重新設置復歸式電流斷路器之前，請關閉電源，並限用同樣類型與等級的復歸式電流斷路器。
步驟 1: 關閉電源
步驟 2: 將復歸式電流斷路器轉至 ON 的位置
步驟 3: 開啟機器測試
復歸式電流斷路器
$$ 1 2 0 \mathrm{V} = 1 3. 5 \mathrm{A} 2 5 0 \mathrm{V} $$
$$ 2 3 0 \mathrm{V} = 7 \mathrm{A} 2 5 0 \mathrm{V} $$
規格資料
| 電壓 | 美規 120V | 歐規 230V |
| 英規 240V | 日規 100V | |
| 復歸式電流斷路器 | 120V = 13.5A 250V | |
| 230V = 7A 250V | ||
| 電熱管 | 1600 瓦 | |
| 預熱時間 | (約) 7.5 分鐘 | |
| 最長輸出時間 | 100%輸出的設定下為8分鐘 | |
| 油桶容量 | 2.4 公升 | |
| 煙油消耗量 | 270 毫升/分鐘 | |
| 適用煙油 | Antari FLP 消防演練煙霧水 | |
| 控制選擇 | DMX 512、手動控制、計時模式、W-2無線控制器、Z-3 控制器(選配) | |
| DMX 通道 | 使用1通道 | |
| 電源連接座 | Neutrik Powercon TRUE1 / 電源接頭 | |
| DMX 數據連接座 | 5-pin XLR 連接座 | |
| 外型尺寸(mm) | 長 301 x 寬 194 x 高 414 | |
| 淨重 | 16 kg | |
