BEDIENUNGSANLEITUNG FT200 Antari

Etape 1 : Débrancher l'appareil. Etape 2 : Mettez le disjoncteur en mode "ON". Etape 3 : Veuillez mettre la machine en service pour tester le fonctionnement. Disjoncteur 120V = 13.5A 250V 230V = 7A 250V Caractéristiques Techniques Alimentation US 120V UE 230V UK 240V JP 100V Disjoncteur 120V = 13.5A 250V 230V = 7A 250V Chauffage 1600W Temps de chauffage 7.5 min. (env.) Temps d'opération maximal 8 min. à 100% débit Contenu du réservoir 2.4 L Consommation de liquide 270 ml/min.21 Compatible liquide Antari FLP à base d'eau liquide Options de contrôle DMX 512, manuellement, timer, W-2 télécommande sans fil, Z-3 Télécommande (optionnel) Canaux DMX 1 canal Connexion alimentation Neutrik Powercon TRUE1 Connexion DMX XLR 5 pôles Dimensions L 301 x I 194 x H 414 mm Poids sec 16 kg22 Bedienungsanleitung - Deutsch Sicherheitshinweise Vor Benutzung der Maschine bitte unbedingt diese Bedienungsanleitung sorgfältig lesen. Sie enthält wichtige Informationen zur Sicherheit, Installation, Benutzung und Wartung. Bitte beachten Sie alle Warnhinweise und Anweisungen in dieser Bedienungsanleitung und auf Ihrem Gerät. Wenden Sie sich an Ihren Fachhändler, wenn Sie Fragen zur sicheren Bedienung des Geräts haben sollten. ․ Vor Nässe schützen. ․ Verwenden Sie bitte ausschließlich dreiadrige, geerdete Steckdosen, um eine Stromschlaggefahr zu vermeiden. ․ Vor Inbetriebnahme darauf achten, dass das Gerät an die richtige Spannung angeschlossen wird. Betreiben Sie das Gerät nicht, wenn die Spannungsangaben nicht übereinstimmen. ․ Vor Wartungsarbeiten und nach dem Betrieb trennen Sie bitte das Gerät vom Netz oder schalten es aus. ․ Nur innerhalb geschlossender Räume betreiben! Vor Nässe schützen. Sollte Nebelflüssigkeit ausgelaufen sein, trennen Sie das Gerät vom Netz und reinigen Sie es mit einem feuchten Tuch. Sollte Nebelflüssigkeit ins Innere der Maschine gelangen, trennen Sie die Maschine bitte sofort vom Netz. Kontaktieren Sie bitte einen Servicetechniker oder Ihren Antari-Händler, bevor Sie die Maschine erneut benutzen. ․ Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile. Wenden Sie sich an Ihren autorisierten Fachhändler für Wartungs- und Servicearbeiten. ․ Nur für Erwachsene. Betreiben Sie das Gerät niemals unbeaufsichtigt. ․ Betreiben Sie das Gerät in gut belüfteten Räumen. Um eine ausreichende Belüftung zu gewährleisten, halten Sie bitte einen Mindestabstand von etwa 50 cm um und über dem Gerät ein.23 ․ Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Ö l, Gas, Duftstoffe) unter die Nebelflüssigkeit. ․ Halten Sie das Gerät während der Benutzung von entflammebaren Gegenständen fern. ․ Verwenden Sie nur die Antari-Nebelflüssigkeit oder andere hochwertige Flüssigkeiten, die von Ihrem Händler empfohlen wurden. Andere Nebelflüssigkeiten können zum Verstopfen oder zu Beschädigungen des Geräts führen. ․ Sollte Ihre Antari-Nebelmaschine einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie sie bitte sofort ab. Nehmen Sie bitte mit Ihrem Antari-Händler Kontakt auf. ․ Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder transportieren. ․ Nebelflüssigkeit kann ein Gesundheitsrisiko darstellen, wenn es verschluckt wird. Trinken Sie niemals Nebelflüssigkeit. Bewahren Sie Nebelflüssigkeit sicher auf. Sollten Sie Nebelflüssigkeit verschlucken oder sollten die Haut oder die Augen damit in Berührung kommen, konsultieren Sie bitte sofort einen Arzt. Auspacken und Prüfen der Maschine Ö ffnen Sie nach dem Erhalt der Maschine den Versandkarton und stellen Sie sicher, dass alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfreien Zustand eingetroffen sind. Wenn Ausrüstungsteile fehlen oder beschädigt sein sollten, nehmen Sie bitte sofort mit Ihrem Antari-Händler Kontakt auf. Lieferumfang: 1 x FT-200 Nebelmaschine 1 x W-2 Funkfernbedienung 1 x Netzkabel 1 x Bedienungsanleitung24 Geräteabmessungen

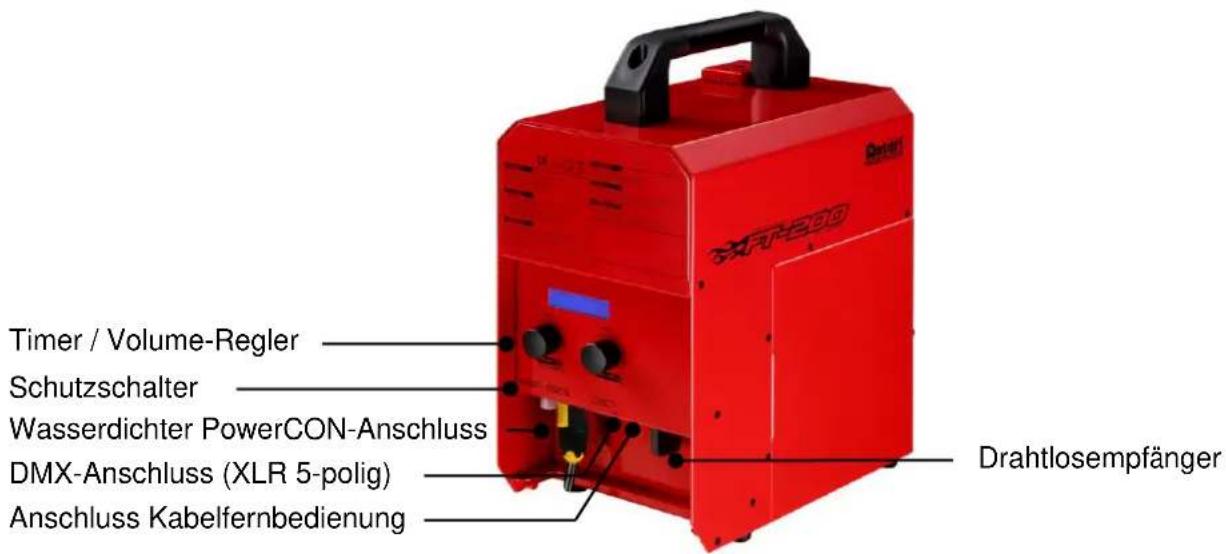

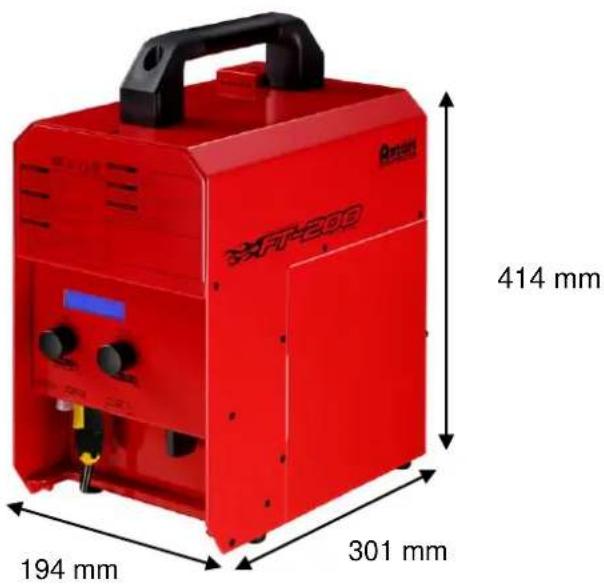

Geräteübersicht Inbetriebnahme Schritt 1: Installieren Sie die Nebelmaschine auf einer ebenen Oberfläche. Halten Sie bitte einen Mindestabstand von etwa 50 cm um und über dem Gerät ein. Schritt 2: Füllen Sie den Tank mit Nebelflüssigkeit. 301 mm 414 mm 194 mm Drahtlosempfänger DMX-Anschluss (XLR 5-polig) Wasserdichter PowerCON-Anschluss Anschluss Kabelfernbedienung Timer / Volume-Regler Schutzschalter25 Schritt 3: Stecken Sie den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Die Angabe des zulässigen Spannungsbereichs finden auf der Rückseite der Maschine. Verwenden Sie bitte ausschließlich dreiadrige, geerdete Steckdosen, um eine Stromschlaggefahr zu vermeiden. Schritt 4: Schalten Sie die Maschine ein und warten Sie die Aufheizphase ab. Die Aufheizphase ist nach ca. 7,5 Minuten abgeschlossen. Während der Aufheizphase kann noch kein Nebel ausgestoßen werden. Sobald die Aufheizphase beendet ist, zeigt das Display Ready To Fog. Die Maschine ist nun bereit zum Nebelausstoß. Schritt 5: Drücken Sie den rechten Regler, um den Nebelausstoß zu aktivieren. Schritt 6: Drücken Sie den Regler erneut und drehen Sie das Netzkabel gegen den Uhrzeigersinn, um die Maschine nach dem Betrieb auszuschalten.

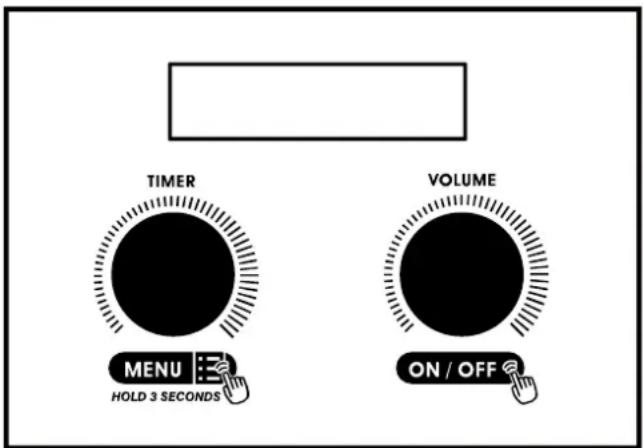

Bedienung Bedienfeld Die Bedienung der Maschine erfolgt über das Bedienfeld.26 Bedienung – Timer-Betrieb Regler Aktion Beschreibung Links Erster Druck Timer-Betrieb aktivieren Rechts Zweiter Druck Timer-Betrieb deaktivieren Rechts Drehen Nebelmenge einstellen

Bedienung – Dauerbetrieb Regler Aktion Beschreibung Rechts Erster Druck Dauerbetrieb aktivieren Rechts Zweiter Druck Dauerbetrieb deaktivieren Rechts Drehen Nebelmenge einstellen

Menüeinstellungen Regler Aktion Beschreibung Links 3 Sekunden gedrückt halten Menü aufrufen Links Drehen Menüpunkte durchblättern Links Drücken Einmal drücken zum Aufrufen Links Drehen Gewünschten Wert einstellen Rechts Drücken Menü verlassen

Menüeinstellungen Zeitintervalle zwischen 5 und 200 Sekunden einstellen

Nebeldauer zwischen 1 und 200 Sekunden einstellen

Nebelmenge zwischen 1 % und 100 % einstellen Interval Set XXX S Duration Set XXX S Timer Output XXX %27 Nebelmenge zwischen 1 % und 100 % einstellen

DMX-Adresse zwischen 1 und 512 einstellen

Funkfernbedienung ein-/ausschalten Mit letzter Einstellung starten ein-/ausschalten. Bei eingeschalteter Funktion startet die Maschine nach dem Einschalten mit der letzten Einstellung. Keypadton ein-/ausschalten.

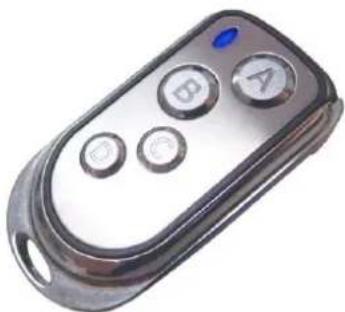

Funkfernbedienung zuweisen oder trennen Dauernebel ein-/ausschalten. Bei eingeschalteter Funktion, ist die Maschine in der Lage dauerhaft Nebel auszustoßen ohne nachzuheizen. Funkfernbedienung Das Funkfernsteuersystem W-2 besteht aus einer Sendeeinheit mit vier Tasten für den Nebelausstoß und die Regulierung der Ausstoßmenge und einer Empfängereinheit, die an der Maschine angebracht ist. W-2 Sendeeinheit Volume Output XXX % DMX512 Address:XXX Wireless

Wireless Detect Pair Nonstop Burst OFF28 Drücken Sie die Taste [A], um den Nebelausstoß auszulösen und die Taste [B], um ihn zu stoppen. Drücken Sie die Taste [C], um die Ausstoßmenge zu erhöhen und die Taste [D], um sie zu verringern. Mit der Sendeeinheit lässt sich der Nebelausstoß per Funkübertragung über eine Distanz von 10-25 Metern auslösen (Freiluftstrecke). Funkempfänger Sendeeinheiten zuweisen Sendeeinheiten lassen sich dem Empfänger zuweisen und wieder trennen. Jeder Empfänger kann von bis zu 5 Sendeeinheiten gesteuert werden. Führen Sie folgende Schritte aus, um eine Sendeeinheit zuzuweisen oder zu trennen. Schritt 1: Halten Sie den linken Regler 3 Sekunden gedrückt, um das Menü aufzurufen Schritt 2: Drehen Sie den Regler, bis die Funktion "Wireless Detect" angezeigt wird. Schritt 3: Nehmen Sie die gewünschte Einstellung vor. Batteriewechsel am Sender Lässt die Reichweite des Senders nach, ist wahrscheinlich die Batterie verbraucht und muss ausgewechselt werden. Schrauben Sie dazu die Gehäuseabdeckung ab und entfernen Sie die verbrauchte Batterie. Legen Sie eine frische Batterie (27 A, 12 V) wie im Batteriefach angegeben ein und schrauben Sie die Gehäuseabdeckung wieder an. Belegung der DMX-Anschlüsse Die Maschine verfügt über 5-polige XLR-Anschlüsse für den DMX-Anschluss. Die nachfolgende Grafik zeigt die Belegung der Buchsen.29

DMX-Steuerfunktionen Kanal 1 DMX-Wert Funktion Nebelausstoß 0 – 4 5 – 255 aus (kein Ausstoß) Nebelausstoß 1-100%

Verwenden Sie nur die Antari-Nebelflüssigkeit FLP oder andere hochwertige Nebelflüssigkeiten auf Wasserbasis, die von Ihrem Händler empfohlen wurden. Die Maschine wurde mit dieser Flüssigkeit getestet und kalibriert, um die beste Leistung zu erzielen. Alle anderen Nebelflüssigkeiten können Beschädigungen am Gerät zur Folge haben. Schäden, die von anderen Nebelflüssigkeiten verursacht wurden, sind von der Garantie ausgeschlossen. Wartung ․ Achten Sie darauf, dass die Maschine nicht verunreinigt wird. ․ Entfernen Sie Staub von den Lüfteröffnungen mit einem Luftkompressor, Staubsauger oder einer weichen Bürste. ․ Verwenden Sie zur Reinigung des Gehäuses ein angefeuchtetes Tuch.30 ․ Spülen Sie das System unbedingt mit klarem Wasser nach jedem Betrieb, um Kondenswasser in der Pumpe oder dem Heizelement zu vermeiden. ․ Es ist empfehlenswert die Maschine monatlich zu betreiben, um die beste Leistung und das beste Ausstoßverahlten zu erziehlen. ․ Ü bermäßige Ansammlungen von Staub, Flüssigkeit und Schmutz führen zu einer Verschlechterung der Leistung und zu Ü berhitzung. Schutzschalter zurücksetzen Vor dem Rücksetzen ist das Gerät allpolig von der Netzspannung zu trennen. Setzen Sie nur Sicherungen gleichen Typs und Leistung ein. Schritt 1: Trennen Sie das Netzkabel von der Stromversorgung. Schritt 2: Bringen Sie den Schutzschalter in die ON-Stellung Schritt 3: Schalten Sie die Maschine für einen Funktionstest ein. Schutzschalter 120V = 13,5A 250V 230V = 7A 250V Technische Daten Spannungsversorgung US 120V EU 230V UK 240V JP 100V Schutzschalter 120V = 13,5A 250V 230V = 7A 250V Heizelement 1600W Aufwärmzeit 7,5 Min. (ca.) Max. Betriebszeit 8 Min. bei 100 % Ausstoß Tankinhalt 2,4 L Fluidverbrauch 270 ml/Min. Empf. Flüssigkeit Antari FLP wasserbasierte Flüssigkeit31 Steuerung DMX 512, manuell, Timer, W-2 Funkfernbedienung, Z-3 Fernbedienung (Zubehör) DMX-Kanäle 1 Kanal Netzanschluss Neutrik PowerCON TRUE1 DMX-Anschluss 5-pol. XLR Maße L 301 x B 194 x H 414 mm Gewicht 16 kg32
