用户手册 AVHub Yealink
螺丝 (x8)，挂耳 (x2) 快速安装箱带 (x5)
膨胀螺丝(x4)
机械螺丝(x4)
我们推荐使用由 Yealink 提供或经 Yealink 认可的配件和线缆，使用未经认可的第三方配件和线缆可能会导致性能的下降。

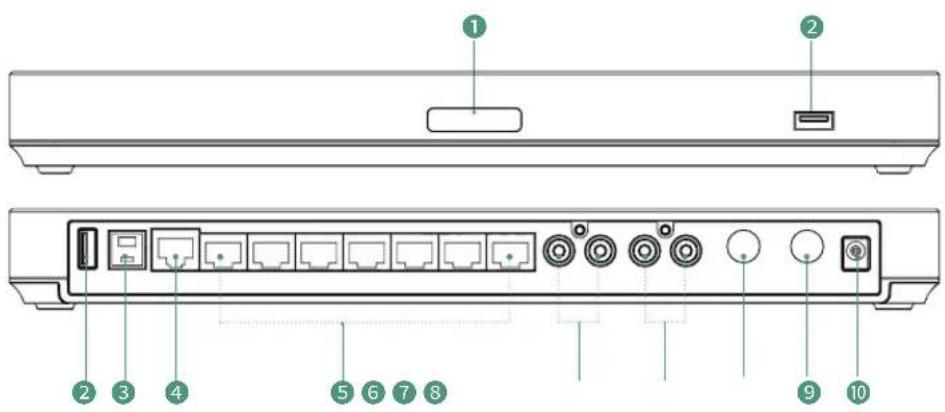

2 接口说明
① 指示灯：指示 AVHub 的不同状态。⑥ RCA In：使用 RCA 音频线连接音频输入设备。
② USB-A 接口
⑦ RCA Out: 使用 RCA 音频线连接音频输出设备。
③ USB-B 接口
8 6.3 mm Line-in 接口
4 Codec 接口
⑨ 6.3 mm Line-out 接口
⑤ VCH 接口
⑩ DC48V：连接电源适配器。
简体中文
3 LED 指示灯
| ·MVC模式 | LED状态 | 描述 |
| 不亮灯 | AVHub 处于关机状态 | |
| 红灯常亮 | AVHub 处于休眠状态或启动后未连接 MCore 或 PC | |
| 红灯闪烁 | AVHub 处于恢复出厂设置 | |
| 橙灯常亮 | AVHub 正在启动中 | |
| 橙灯闪烁 | AVHub 正在固件升级 | |
| 绿灯常亮 | AVHub 处于正常工作状态 |
| LED状态 | 描述 |
| 不亮灯 | AVHub 处于关机状态 |
| 红灯常亮 | VCS 设备处于休眠状态AVHub 启动后未连接 VCS 主机 |
| 红灯闪烁 | AVHub 处于恢复出厂设置AVHub 正在固件升级 |
| 绿灯常亮 | AVHub 处于正常工作状态 |
| 绿灯闪烁 | 音频设备的正在调节音量或静音 |
| 橙灯常亮 | AVHub 正在启动中 |
4 安装 AVHub

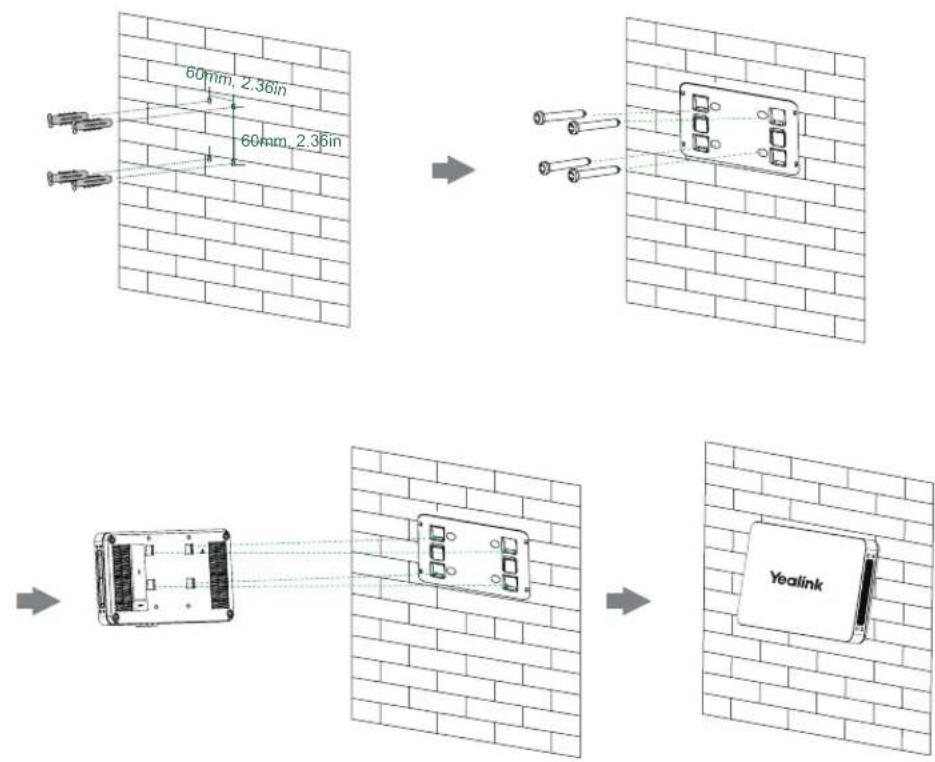

- 挂在墙上
简体中文

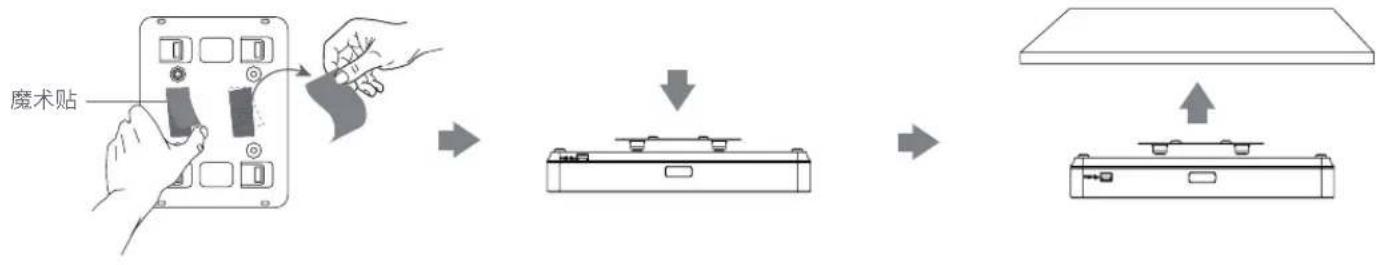

·粘在桌底


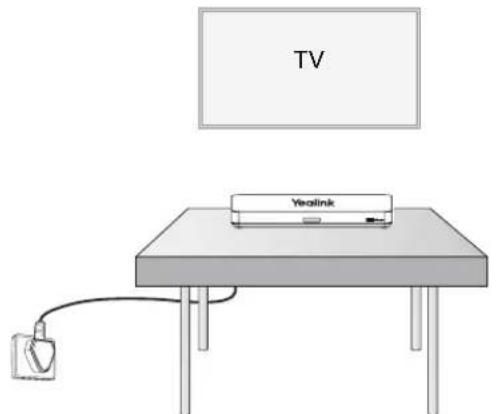

- 放置桌面
13
简体中文

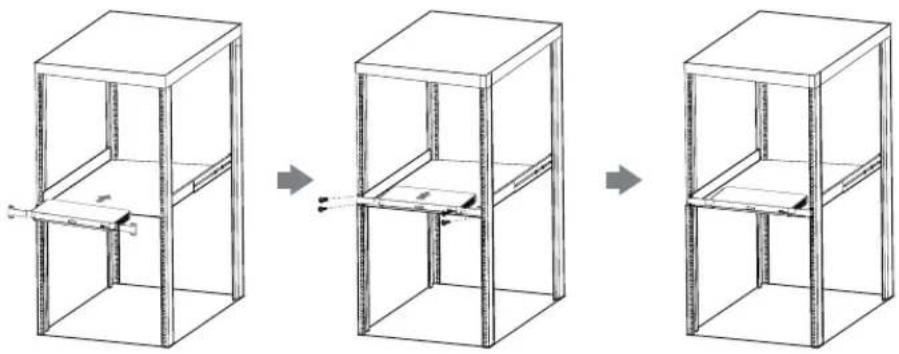

·安装至机柜

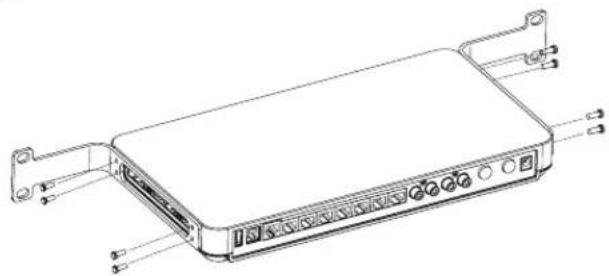

① 将挂耳安装到 AHVub 两侧。
② 将 AVHub 推入机柜，然后用螺丝固定到机柜上。
AVHub 必须安装在符合 IEC60297 标准的 19 英寸标准机柜内。
简体中文
5 连接 AVHub
在 UVC84/UVC86/MSpeaker II 直连 AVhub 设备的情况下，设备连接总数需小于等于 4 个。如果连接设备总数超过 4 个，则需要外接 PoE 交换机 (PoE 交换机需使用 802.3 AT (PoE+) 标准)。

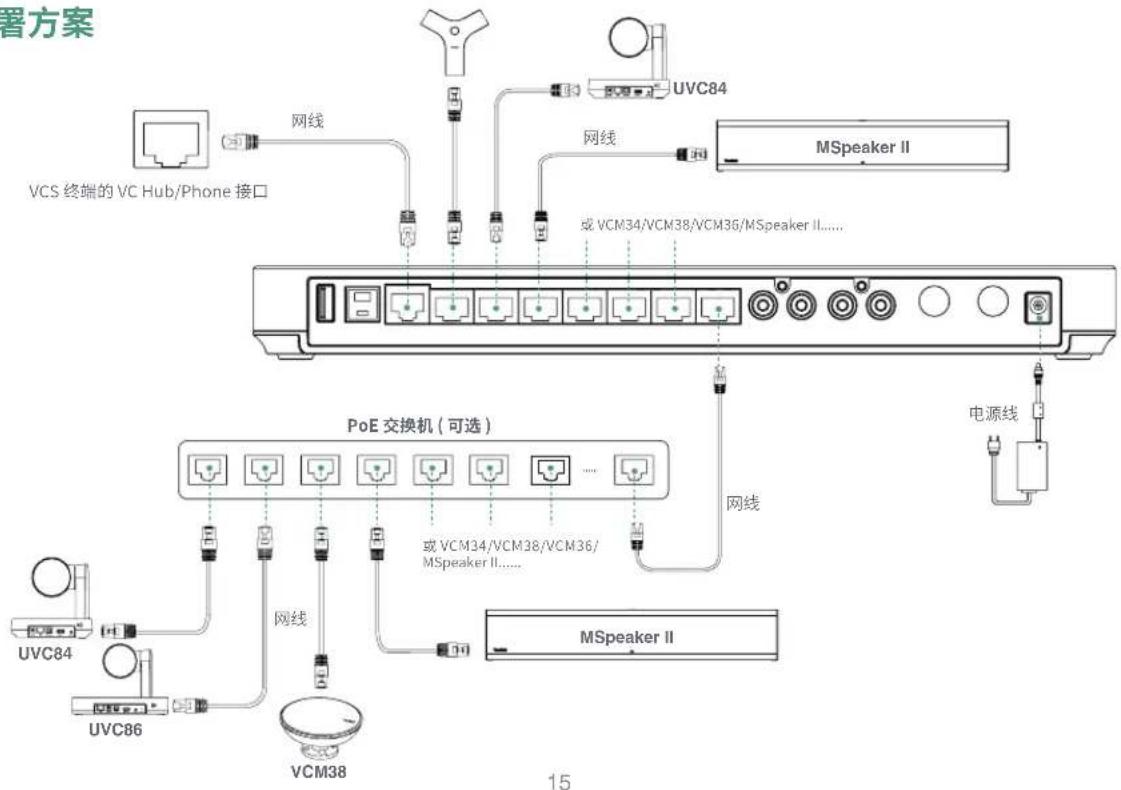

• VCS 部署方案
简体中文

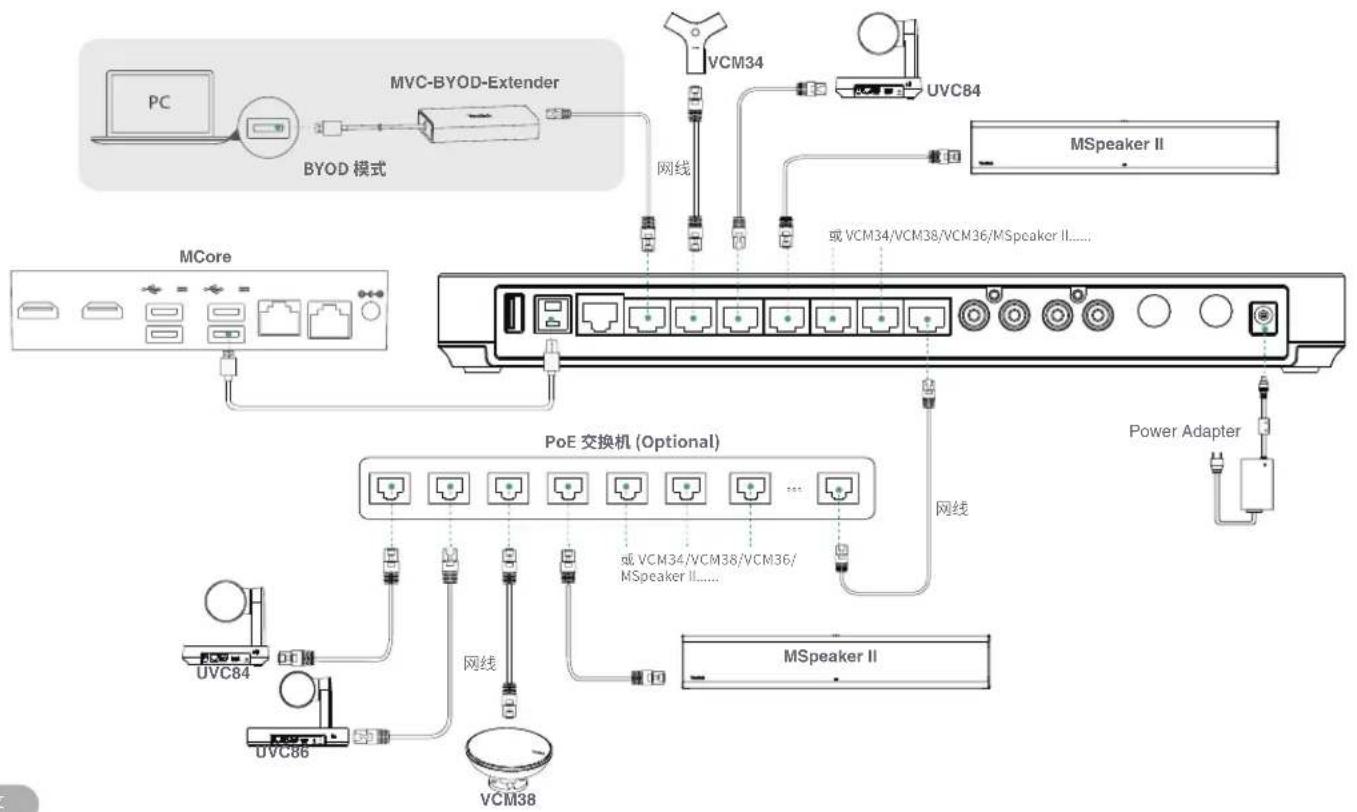

- MVC 部署方案
简体中文
