BEDIENUNGSANLEITUNG AVHub Yealink

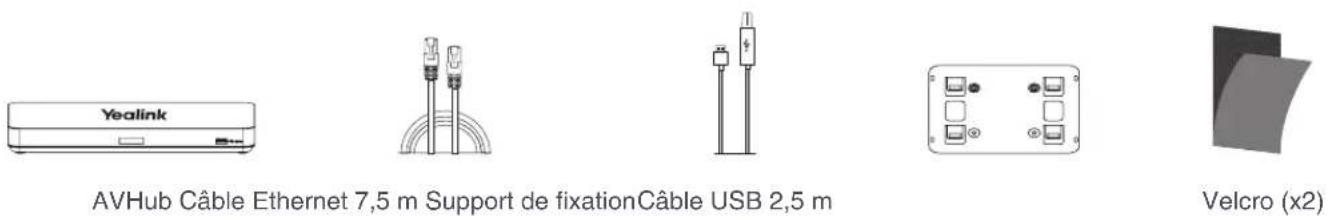

Schrauben (x8), Montagebügel (x2)

Erweiterungsschrauben (x4) selbstschneidende Schrauben (x4)

Wir empfehlen die Verwendung von Zubehör, das von Yealink entweder geliefert oder empfohlen wird. Die Verwendung von nicht zugelassenem Zubehör von Drittanbietern kann zu Leistungseinbußen führen.

2 Anleitung für die Hardware-Schnittstelle

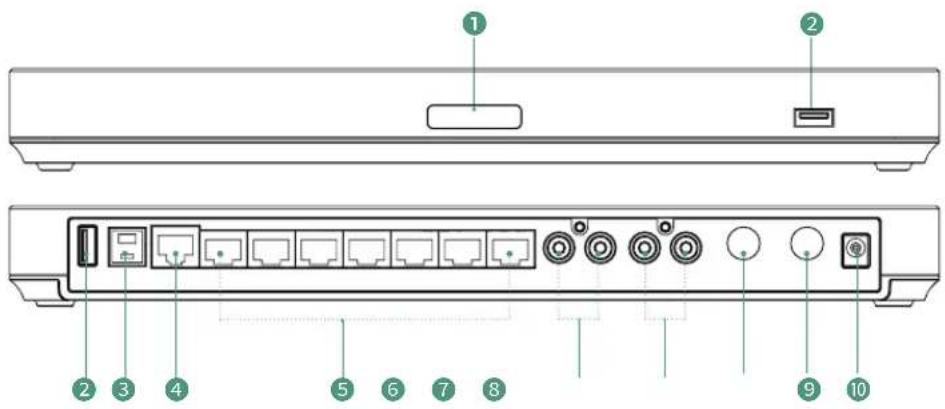

① LED-Anzeige: zeigt die unterschiedlichen Status des AV-Hubs an.
② USB-A Anschluss
③ USB-B Anschluss
4 Codec Anschluss
⑤ VCH Anschluss

⑥ RCA-Eingang: Anschluss an ein Audio-Eingangsgerät über ein RCA-Kabel.
⑦ RCA-Ausgang: Anschluss an ein Audio-Ausgangsgerät über ein RCA-Kabel.
⑧ 6,3 mm Line-In-Anschluss
⑨ 6,3 mm Line-Ausgang
10 DC48V: Anschluss an das Netzteil.

3 Anleitung für die LED-Anzeigen

- MVC-Muster

LED-Status	Beschreibung
LED-Anzeige aus	Der AV-Hub ist ausgeschaltet oder wird heruntergefahren.
Dauerhaft rot	Die AVHub ist im Sleep-Modus.Nach dem Anschalten des AV-Hubs wurde der MCore/PC nicht verbunden.
Schnell rot blinkend	Der AV-Hub wird auf Werkseinstellung zurücksetzt.
Dauerhaft orange	Das AV-Hub wird gestartet
Schnell orange blinkend	Die Firmware des AV-Hubs wird aktualisiert.
Dauerhaft grün	Der AV-Hub in Betrieb.

• VCS-Modus

LED-Status	Beschreibung
LED-Anzeige aus	Der AV-Hub ist ausgeschaltet.
Dauerhaft rot	Der VCS ist im Ruhemodus.VCS-Host nach dem Start von AVHub nicht verbunden.
Schnell rot blinkend	Der AV-Hub wird auf Werkseinstellung zurücksetzt.Die Firmware des AV-Hubs wird aktualisiert.
Dauerhaft grün	Der AV-Hub ist in Betrieb.
Blinkt schnell grün	Das VCS-Audiogerät passt die Lautstärke an oder schaltet es stumm.
Dauerhaft orange	Das AV-Hub ist eingeschaltet.

4 Installation des AV-Hubs

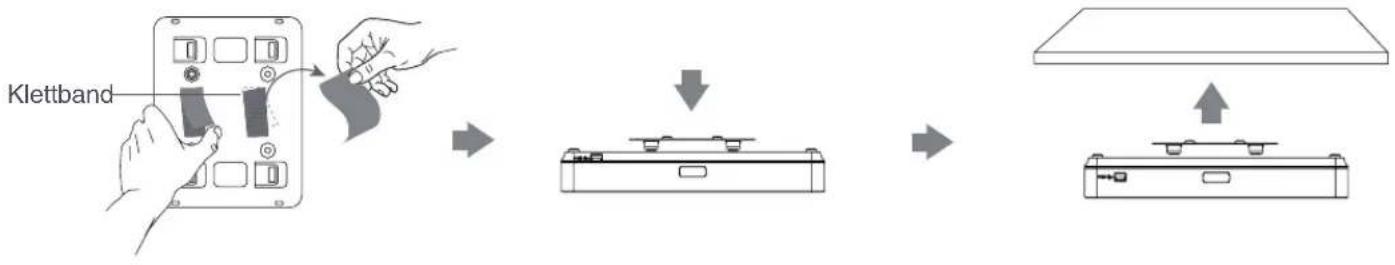

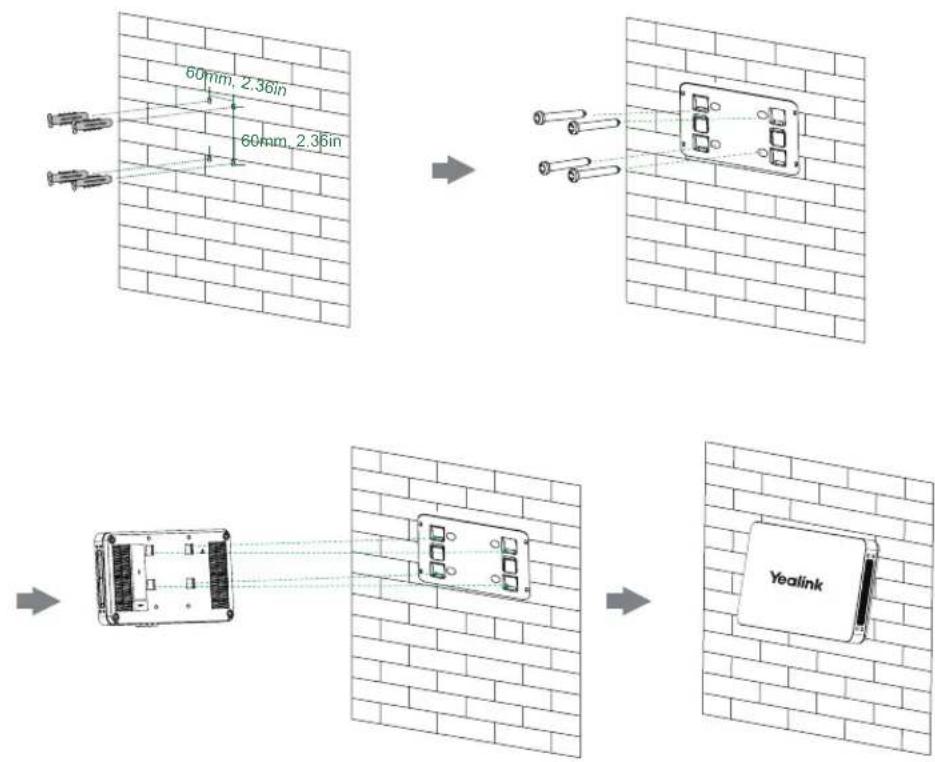

- Wandmontage

- Unter dem Tisch anbringen

- Auf einen Schreibtisch stellen

• Montage in einem Rack

① Bringen Sie die Montagebügel an den Seiten des AV-Hubs an.

② Schieben Sie den AV-Hub in das Rack und schrauben Sie ihn fest.

Das verwendete Rack muss ein 19-Zoll-Rack-System entsprechend der IEC 60297 sein. Im Lieferumfang sind keine Schrauben enthalten.

5 Endpunktverbindung

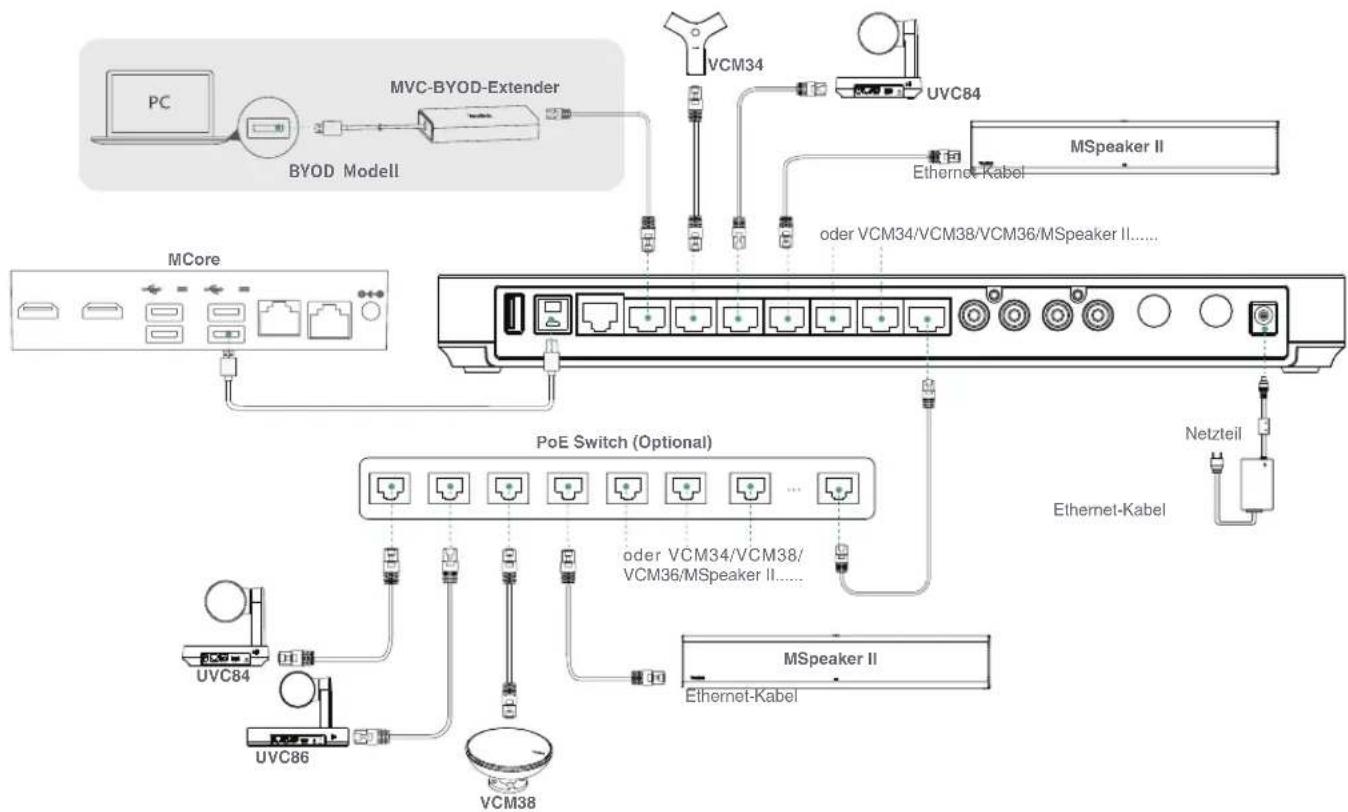

Wenn Sie UVC84/UVC86/MSpeaker II direkt an den AVhub anschließen, muss die Gesamtzahl der Verbindungen kleiner oder gleich 4 Geräte sein. Wenn die Gesamtzahl der Verbindungen 4 Geräte überschreitet, müssen Sie einen PoE-Switch anschließen (Der PoE-Switch muss den Standard 802.3 AT (PoE+) erfüllen).

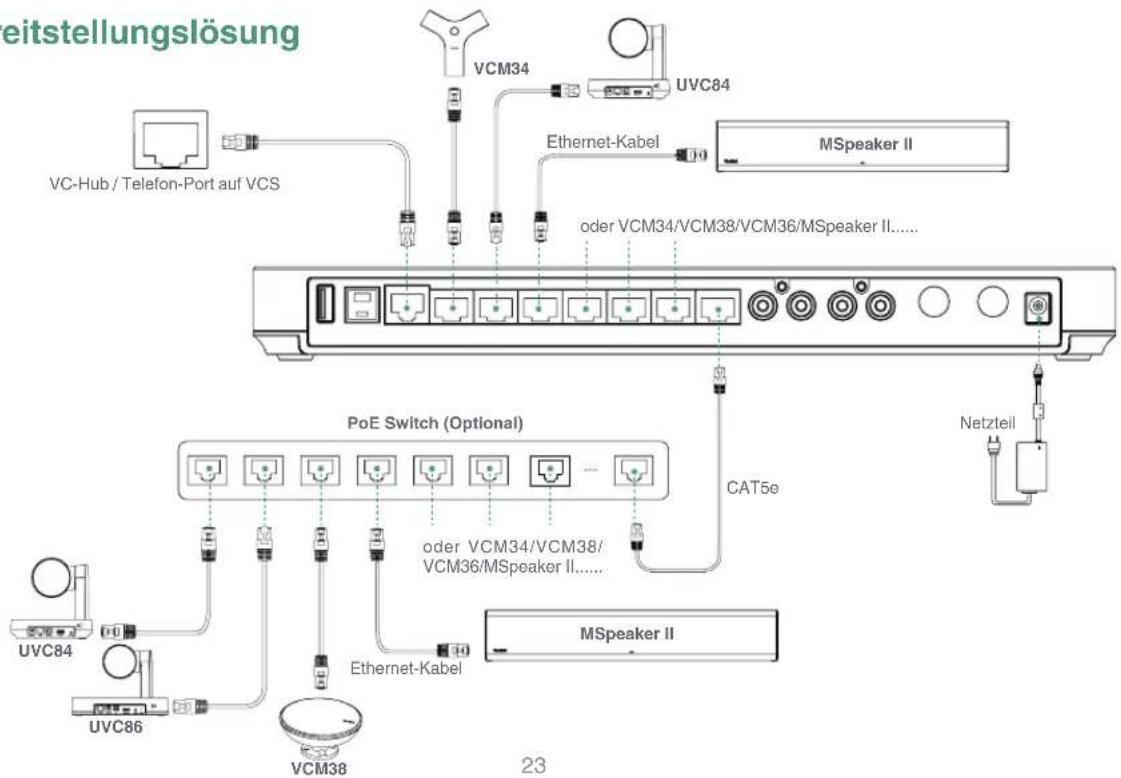

• VCS-Bereitstellungslösung

DEUTSCH

• MVC-Bereitstellungsplan

