用户手册 Conquest HD 10x42 ZEISS

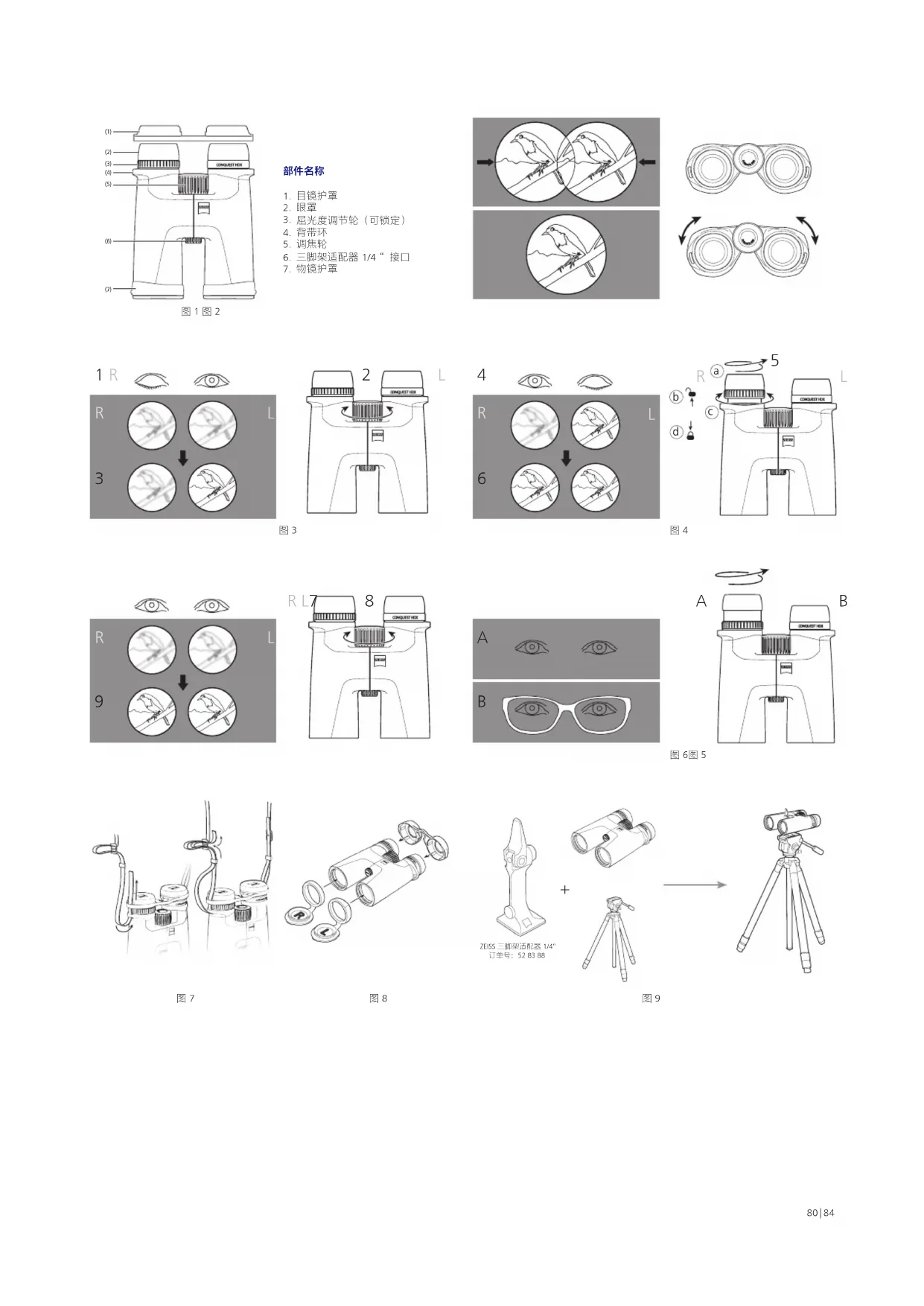

图 1 图 2 图 3 (1) (2) (3) (4) (5) (6) (7) 图 4 图 6图 5 图 9图 8图 7

ZEISS 三脚架适配器 1/4“ 订单号：52 83 88

望远镜。蔡司望远镜以其清晰度和高色 彩保真度脱颖而出，能够再现高保真图像，让您尽享难忘体验。 卓越的光学性能、精细的做工、超长的使用寿命是蔡司品牌产品一贯秉持的特点。 请注意遵守以下使用提示，以确保您的产品达到最理想化的使用状态以及最长 的使用寿命，让它忠实长久地陪伴在您左右。 请注意安全提示，这些信息可以在以下位置找到 ： www.zeiss.com/cop/safety

产品 订货号 供货范围 8 x 32 52 32 14

10 x 32 52 32 15 8 x 42 52 42 14 10 x 42 52 42 15 8 x 56 52 56 34 10 x 56 52 56 35 15 x 56 52 56 36 15 x 56 LRP 52 56 36 -9901-000 根据眼距（瞳距）进行调整 请沿中轴线对折望远镜的两个镜筒，直至两个目镜的间距与您双眼的间距一致。 如此，您即可获得适合您双眼的最佳图像。当双眼透过望远镜可以看到一个圆 形的画面时，即表示已达到最佳眼距

该望远镜具有一个调焦轮和一个用于补偿屈光度的调节轮。调节时，请闭上右 眼并通过调焦轮调节左镜筒中图像的锐度

然后闭上左眼，并（如果必要）通过调节屈光度调节轮再次调整右镜筒的图像

的刻度，并刻有指标点作为参考点。如果您记住了您的个人设定，那么在使用 任何一副望远镜时，您都能够快速地设定出您的屈光度补偿。 以不同距离进一步调节锐度时，只需旋转调焦轮

提示 ：请始终使用相同的对象调节两个图像的锐度！

该望远镜具有锁定机构，可防止意外调节屈光度调节轮

要调节屈光度，首先旋出眼罩 (a) 。然后，您可以向上拉屈光度调节环以将其解

调整眼罩，佩戴及不戴眼镜进行观察 不戴眼镜进行观察时，请将设备上的眼罩旋出。为此，需逆时针向上旋出眼罩， 可选择将之旋转至最上方的锁止位置

眼罩可卡在四处位置 ：上下以及两个中间位置。通过此调节方法，可改变眼睛 到出射光瞳的距离，故此可针对每位用户进行个性化调整。 佩戴眼镜进行观察时，请（顺时针）向下旋转眼罩，直至其位于最下方位置

提示 ：如果继续逆时针旋转已经处于旋出状态的眼罩，则可拆下眼罩。这是特 意设计的，参见“清洁与更换眼罩”。

更换或清洁眼罩时，可将其从望远镜上完全拆下。如

至最上方的锁止档位，再继续沿相同方向旋转一圈，直至将眼罩整个拆下。 眼罩清洁或更换完毕后，请顺时针旋转眼罩，直至将其完全旋到目镜上（参见“调 整眼罩，佩戴及不戴眼镜进行观察”章节）。轻轻顺时针拉动眼罩后，其螺纹可 卡入最下方位置。然后可按照您的使用习惯和需要，通过锁止档位设定眼睛与

背带、目镜护罩和物镜护罩均位于包装内。如

所示，使用背带穿过背带环 将此目镜护罩固定在望远镜上。 可以通过加长或缩短背带将背带长度调整至所需长度。目镜护罩的另一侧也应 按照相同的顺序进行操作（如果需要）。此外，您还可以自行判断是否仅在一侧

。由此，您可以保持所需的出瞳距离。使用望远镜

物镜护罩在安装好后可以永久留在望远镜上，只需在使用前将其打开。

ZEISS Binox 通用三脚架固定座一起使用，可以固定在任何标准的相机三脚架上

ZEISS 三脚架和三脚架适配器及其他配件的订货号，请查看“ ZEISS CONQUEST HDX

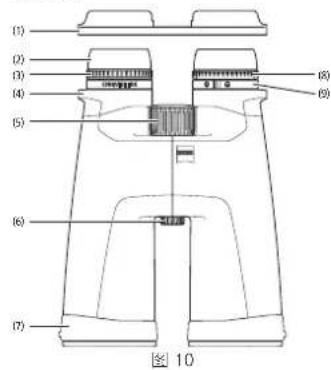

ZEISS Conquest HDX LRP 15x56 专为运动射击而设计，配备 MRAD

提示 ：准星位于左侧镜筒。使用过程中，准星会被投射到整个图像上。

和所有望远镜一样，首先必须将瞳距调整到最佳宽度（参见调整瞳距一节）。

现在透过望远镜观察，检查左侧镜筒中的准星是否已经调平（水平）。 如果准星未处于水平状态，请转动（没有橡胶的）旋转环，直至准星完美调平

可以使用建筑物等参考点来帮助调平。 提示 ：用于准星调平的旋转环特意设置为活动困难，以防意外移动。

准星调平后必须进行调焦，以便获得清晰的准星视图

透过望远镜观察时，闭上右眼，向左或向右转动准星的屈光度调节装置，直

小建议 ：进行准星对焦时，透过望远镜观察中性背景，例如距离较远的白色或

秒钟后，眼睛便会开始对清晰度进行补偿。这会导致清 晰度调节有误。因此，始终只能短暂透过目镜进行观察。必要时，请重复此过程。 准星的成像应非常清晰，用肉眼毫不费力便可看清。

涂层。借助特别平滑的表面及其强大的荷叶效应， 性能出众的镜头表面保护层可显著减少镜头脏污。所有类型的污染物的附着减 少，并且可以快速、轻松且无痕地清除。此外， LotuTec

涂层还非常结实、耐磨。 如果镜头上有粗颗粒污物（如沙粒），请勿进行擦拭，而应将其从镜头上吹掉或 者使用细毛刷进行清除。指纹可能会在一段时间后损坏镜头表面。这种情况下， 清洁镜头表面最简单的方法是 ：对镜头呵气，然后使用洁净的镜头清洁布进行 擦拭。存放时保持镜头外表面干燥且通风良好，有助于防止镜头出现霉菌层（尤 其是在热带地区）。除此之外，

橡胶涂层和外壳上的污染通常可以用温水、棉布轻轻摩擦去除。

如果您对服务或备件有任何疑问或者想要下载保修条件，请访问
