| Produkttyp | Fernglas |
| Marke | Zeiss |
| Modell | Conquest HD 10x42 |
| Vergrößerung | 10x |
| Objektivdurchmesser | 42 mm |
| Austrittspupille | 4,2 mm |
| Dämmerungszahl | 20,5 |
| Sehfeld | 115 m auf 1.000 m |
| Subjektiver Sehwinkel | 66° |
| Mindestentfernung | 3,5 m |
| Dioptrienausgleichsbereich | ±4 dpt |
| Augenabstand | 16,5 mm |
| Pupillenabstand | 56-74 mm |
| Prismensystem | Schmidt-Pechan |
| Linsenvergütung | LotuTec® / T* |
| Stickstofffüllung | Ja |
| Wasserdichtigkeit | 400 mbar |
| Betriebstemperatur | -20 °C bis +63 °C |
| Länge | 150 mm |
| Breite (bei 65 mm Abstand) | 119 mm |
| Gewicht | 715 g |
| Stromversorgung | Keine (optisches Instrument) |
| Mitgeliefertes Zubehör | Okularschutzdeckel, Objektivschutzdeckel, Trageriemen, Tasche, Tuch |
| Garantie | Gemäß Zeiss-Bedingungen (siehe Webseite) |
Häufig gestellte Fragen - Conquest HD 10x42 ZEISS
Benutzerfragen zu Conquest HD 10x42 ZEISS
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Ferngläser kostenlos im PDF-Format! Finden Sie Ihr Handbuch Conquest HD 10x42 - ZEISS und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Conquest HD 10x42 von der Marke ZEISS.
BEDIENUNGSANLEITUNG Conquest HD 10x42 ZEISS

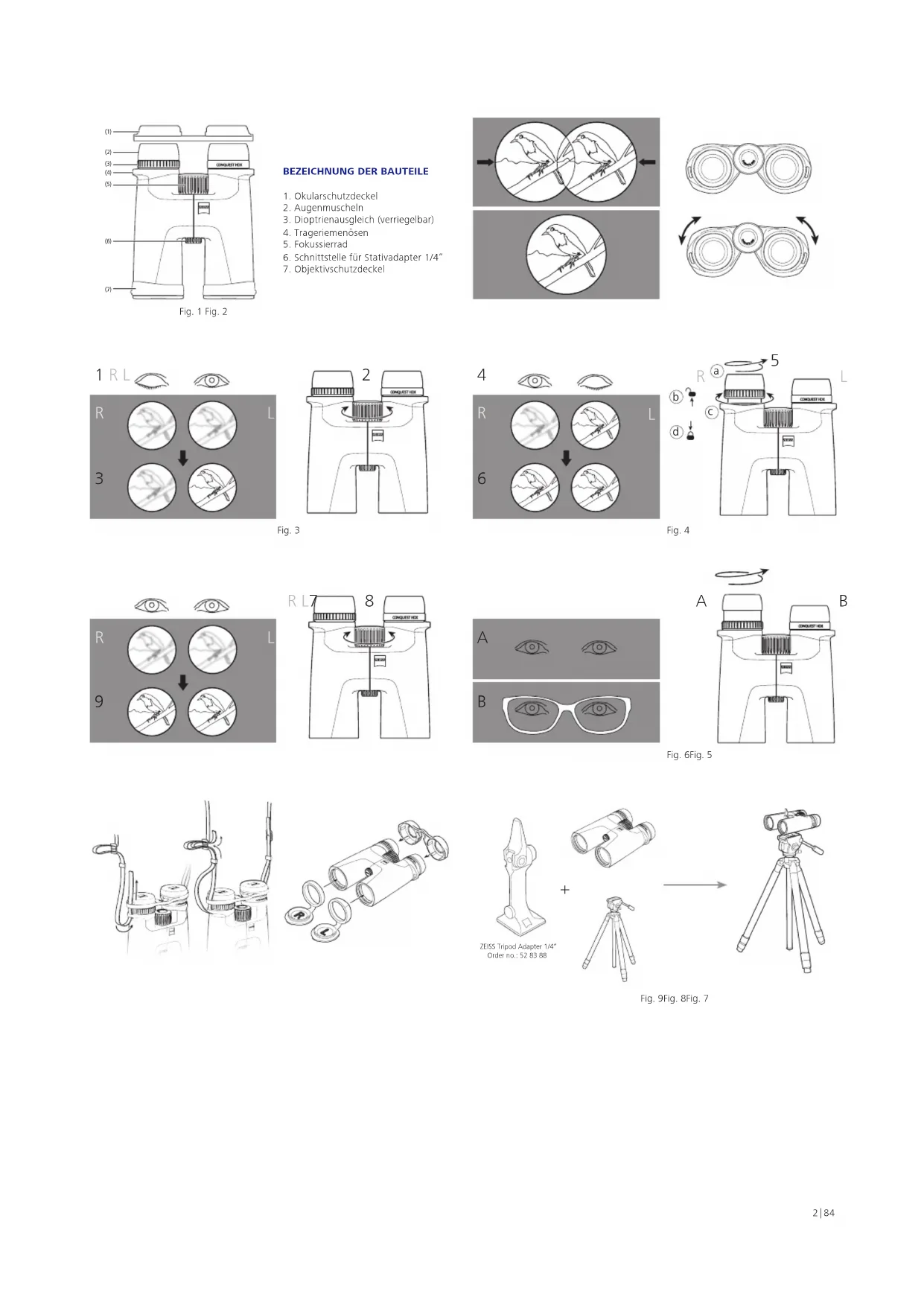

BEZEICHNUNG DER BAUTEILE
- Okularschutzdeckel
- Augenmuscheln
- Dioptrienausgleich (verriegelbar)
- Trageriemenösen
- Fokussierrad
- Schnittstelle für Stativadapter 1/4"
- Objektivschutzdeckel
BEZEICHNUNG DER BAUTEILE
-
Okularschutzdeckel
-
Augenmuscheln
-
Dioptrienausgleich (verriegelbar)
-
Trageriemenösen
-
Fokussierrad
-
Schnittstelle für Stativadapter 1/4"
-
Objektivschutzdeckel
-
Fokussierung Absehen
-
Nivellieren Absehen
15×56 LRP
R
15×56 LRP
Die Größe des Reticles wurde in den Grafiken zur besseren Darstellung vergrößert und entspricht nicht dem Original.
GEBRAUCHSHINWEISE
Wir gratulieren Ihnen zu Ihrem neuen ZEISS CONQUEST HDX ^60 Fernglas. Genießen Sie das eindrucksvolle Erlebnis naturgetreuer Bildwiedergabe, das sich durch Brillanz und hohe Farbtreue auszeichnet.
Die Produkte der Marke ZEISS sind geprägt durch hervorragende optische Leistungen, präzise Verarbeitung und lange Lebensdauer. Bitte beachten Sie folgende Gebrauchshinweise, damit Sie Ihr Produkt optimal nutzen können und es Ihnen über viele Jahre ein zuverlässiger Begleiter ist.
Bitte beachten Sie die Sicherheitshinweise, diese finden Sie unter:
Produkt Bestellnummer Lieferumfang
| 8 x 32 52 32 14 Fernglas | |
| 10 x 32 52 32 15 | OkularschutzdeckelObjektivschutzdeckel |
| 8 x 42 52 42 14 | Trageriemen |
| 10 x 42 52 42 15 | Tragetasche inkl. Trageriemen |
| 8 x 56 52 56 34 | OptikreinigungstuchQuick Guide |
| 10 x 56 52 56 35 | Sicherheitshinweise |
| 15 x 56 52 56 36 | Stativadapter 14 " (nur bei 15 x 56 und LRP 15x56) |
| 15 x 56 LRP 52 56 36 -9901-000 | |
Anpassen an den Augenabstand (Pupillendistanz)
Knicken Sie die beiden Fernglashälften um die Mittelachse gegeneinander, bis der Abstand der beiden Okulare dem Abstand Ihrer Augen entspricht. So erreichen Sie das für Ihre Augen optimale Bild. Der optimale Augenabstand ist dann erreicht, wenn sich beim Beobachten mit beiden Augen durch das Fernglas ein kreisrundes Bild ergibt (Fig. 2).
Bildschärfe einstellen
Das Fernglas hat ein Fokussierrad und ein Rad für den Dioptrienausgleich. Zum Einstellen schließen Sie das rechte Auge und stellen Sie mit dem Fokussierrad das Bild in der linken Fernglashälfte scharf ein (Fig. 3).
Schließen Sie danach das linke Auge und – falls erforderlich – stellen Sie die Bildschärfe der rechten Fernglashälfte mit dem Dioptrienausgleich nach (Fig. 4). Details dazu finden Sie im nächsten Abschnitt. Die Einstellung für den Dioptrienausgleich ist mit einer Skala mit den Zeichen „+“ und „-“ versehen und hat einen Indexpunkt als Anhaltspunkt. Merken Sie sich Ihre persönliche Einstellung, dann können Sie in jedem Fernglas Ihren eigenen Dioptrienausgleich schnell einstellen.
Zur weiteren Scharfeinstellung auf verschiedene Entfernungen ist nur noch das Fokussierrad zu betätigen (Fig. 5).
Hinweis: Verwenden Sie immer das gleiche Objekt, um beide Bilder scharf einzustellen!
Dioptrienverriegelung
Das Fernglas hat einen Verriegelungsmechanismus, um ein ungewolltes Verstellen des Dioptrienausgleichs zu verhindern (Fig. 4).
Zur Verstellung der Dioptrien drehen Sie zunächst die Augenmuscheln heraus (a). Im Anschluss können Sie den Dioptrieneinstellring nach oben ziehen, um diesen zu entriegeln (b). Ändern Sie die Dioptrien wie oben beschrieben durch Drehen des Dioptrieneinstellrings (c). Nachdem die Bildschärfe korrekt eingestellt ist, drücken Sie den Dioptrieneinstellring zum Verriegeln wieder nach unten (d).
Einrichten der Augenmuscheln, Beobachten mit und ohne Brille
Beim Beobachten ohne Brille benutzen Sie das Gerät mit ausgefahrenen Augenmuscheln. Hierzu werden die Augenmuscheln gegen den Uhrzeigersinn nach oben wahlweise bis zur obersten Rastung herausgedreht (Fig. 6 – Darstellung A).
Die Augenmuscheln sind in vier Positionen einrastbar, in der unteren und oberen sowie in zwei Zwischenpositionen. Durch diese Einstellungsmöglichkeit kann der Abstand des Auges zur Austrittspupille variiert und so für jeden Anwender individuell eingestellt werden.
Beim Beobachten mit Brille werden die Augenmuscheln (im Uhrzeigersinn) nach unten gedreht, bis sie in der untersten Stellung sind (Fig. 6 – Darstellung B).
Hinweis: Wenn Sie die Augenmuscheln im ausgefahrenen Zustand weiter gegen den Uhrzeigersinn drehen, können sich diese lösen. Dies ist beabsichtigt, siehe „Reinigen und Wechseln der Augenmuscheln“.
Reinigen und Wechseln der Augenmuscheln
Die Augenmuscheln können zum Austausch oder zur Reinigung komplett vom Fernglas abgeschraubt werden. Drehen Sie die Augenmuscheln, wie in Fig. 6 dargestellt, bis zur obersten Raststufe heraus und im gleichen Drehsinn über das Gewinde weiter, bis die Augenmuscheln ganz abgeschraubt sind.
Nach der Reinigung oder dem Austausch der Augenmuscheln drehen Sie diese im Uhrzeigersinn komplett am Okular ein (siehe auch Abschnitt „Einrichten der Augenmuscheln, Beobachten mit und ohne Brille“). Durch einen leichten Ruck im Uhrzeigersinn rastet das Gewinde der Augenmuscheln in der niedrigsten Einstellung ein. Im Anschluss können Sie wie gewohnt den von Ihnen gewünschten Abstand zwischen Auge und Okular über die Raststufen einstellen.
Anbringen des Trageriemens und der Schutzdeckel
Der Trageriemen, der Okularschutzdeckel und die Objektivschutzdeckel befinden sich in der Verpackung. Der Okularschutzdeckel wird, wie in Fig. 7 dargestellt, mit dem Trageriemen durch die Trageriemenösen am Fernglas befestigt.
Die Riemenlänge kann durch Nachführen oder Nachlassen des Riemens auf die gewünschte Länge eingestellt werden. Auf der anderen Seite des Okularschutzdeckels verfahren Sie bei Bedarf bitte in der gleichen Reihenfolge. Der Okularschutzdeckel kann nach eigenem Ermessen auch nur auf einer Seite angebracht werden.
Die Objektivschutzdeckel sind mit „L“ für links und „R“ für rechts markiert und werden jeweils auf den linken und rechten Tubus aufgesteckt (Fig. 8).
Gebrauch von Okular- und Objektivschutzdeckel
Der Okularschutzdeckel wird auf die Augenmuscheln gesteckt (Fig. 8). Sie können hierbei den von Ihnen gewünschten Austrittspupillenabstand beibehalten. Vor Gebrauch des Fernglases streifen Sie den Deckel ab.
Die Objektivschutzdeckel können nach der Anbringung dauerhaft auf dem Fernglas verbleiben und müssen vor Gebrauch nur aufgeklappt werden.
Anbringung von Stativadaptern ^1
Die Ferngläser der ZEISS CONQUEST HDX-Reihe können zusammen mit dem ZEISS Stativadapter 1/4" oder der ZEISS Binofix Universal-Stativhalterung auf jedem handelsüblichen Fotostativ befestigt werden (Fig. 9).
Die Bestellnummern von ZEISS Stativen und Stativadaptern und weiterem Zubehör entnehmen Sie dem Kapitel „Zubehör für ZEISS CONQUEST HDX“.
Spezielle Einstellungen für LRP 15x56 mit MRAD-Absehen
Das ZEISS Conquest HDX LRP 15x56 ist speziell für das Sportschießen entwickelt und mit einem MRAD-Absehen ausgestattet, bei dem Sie sowohl die Neigung als auch die Schärfe des Absehens gesondert einstellen können (Fig 10).
Hinweis: Das Absehen befindet sich im linken Kanal. Bei der Benutzung erscheint das Absehen auf das Gesamtbild übertragen.
Nivellieren des Absehens
1) Wie bei allen Ferngläsern müssen Sie zunächst den Augenabstand auf Ihre optimale Weite einstellen (siehe Abschnitt Anpassen an den Augenabstand).
2) Schauen Sie nun durch das Fernglas und prüfen Sie, ob das Absehen im linken Kanal nivelliert (waagerecht) ist oder nicht. Wenn das Absehen nicht waagerecht ist, drehen Sie den Drehring - den Ring ohne Gummierung - bis das Absehen perfekt waagerecht ausgerichtet ist (Fig 11).
3) Sie können einen Bezugspunkt wie z. B. ein Gebäude zur Unterstützung bei der Nivellierung verwenden.
Hinweis: Der Drehring zur Nivellierung des Absehens ist bewusst schwergängiger, um ein unbeabsichtigtes Verstellen von diesem zu verhindern.
Fokussieren des Absehens
Sobald das Absehen waagerecht eingestellt ist, müssen Sie das Absehen fokussieren, um eine klare und scharfe Sicht auf das Absehen zu erhalten (Fig 12).
1) Zum Scharfstellen des Absehens drehen Sie zunächst die Augenmuscheln heraus (a). Im Anschluss können Sie den gummierten Einstellring nach oben ziehen, um diesen zu entriegeln (b).
2) Schließen Sie das rechte Auge, während Sie durch das Fernglas schauen, und drehen Sie die Dioptrieneinstellung des Absehens nach links oder rechts, bis das Absehen scharfgestellt ist (c).
3) Nachdem das Absehen scharfgestellt ist, drücken Sie den gummierten Einstellring zum Verriegeln wieder nach unten (d).
Tipp: Schauen Sie beim Scharfstellen des Absehens durch das Fernglas auf einen neutralen Hintergrund, z. B. eine weiße oder graue Wand, welches sich in einer größeren Entfernung befindet.
Hinweis: Beachten Sie, dass das Auge nach ca. 2 Sekunden anfangen wird, die Schärle auszugleichen. Dies führt zu einer Verfälschung der Schärfeeinstellung. Schauen Sie deshalb immer nur kurz durch das Okular. Wiederholen Sie diesen Vorgang gegebenenfalls. Das Absehen sollte gestochen scharf abgebildet werden, ohne dass es eine Anstrengung für das Auge darstellt.
Pflege und Wartung
Das Fernglas ist mit der ZEISS LotuTec ^® Beschichtung versehen. Die wirkungsvolle Schutzschicht für die Linsenoberflächen reduziert das Verschmutzen der Linse spürbar durch eine besonders glatte Oberfläche und einen damit verbundenen starken Abperieffekt. Alle Arten von Verunreinigungen haften weniger an und lassen sich schnell, leicht und schlierenfrei entfernen. Dabei ist die LotuTec ^® Beschichtung widerstandsfähig und abriebfest.
Grobe Schmutzteilchen auf den Linsen (7. B. Sand) wischen Sie bitte nicht ab, sondern blasen Sie von den Linsen oder streifen Sie mit einem feinen Haarpinsel von den Linsen. Fingerabdrücke können nach einiger Zeit die Linsenoberflächen angreifen. Anhauchen und mit einem sauberen Optikreinigungstuch nachreiben ist die einfachste Art, Linsenoberflächen zu reinigen. Gegen den – besonders in den Tropen – möglichen Pilzbelag auf der Optik hilft eine trockene Lagerung und stets gute Belüttung der äußeren Linsenflächen. Ihr ZEISS CONQUEST HDX Fernglas bedarf keiner weiteren besonderen Pflege.
Verunreinigungen an der Gummierung und am Gehäuse lassen sich zumeist mit warmem Wasser, einem Baumwolltuch und leichtem Reiben entfernen.
ZUBEHÖR FÜR ZEISS CONQUEST HDX ^1
Zubehor ist nicht im Lieferumfang enthalten.
KUNDENSERVICE, ERSATZTEILE UND GARANTIE
Wenn Sie Fragen zum Service oder zu Ersatzleilen haben oder die Garantiebedingungen herunterladen möchten, besuchen Sie bitte unsere Webseite:
Für weitere Fragen, wenden Sie sich bitte an:
ZEISS Customer Service
Carl Zeiss Sports Optics GmbH
Gloelstr. 3-5, 35576 Wetzlar, Deutschland
Telefon +49 800 934 77 33
E-Mail consumerproducts@zeiss.com
ZEISS Customer Service USA
Carl Zeiss SBE, LLC
Consumer Products
| 8 × 32 10 × 32 8 × 42 10 × 42 8 × 56 10 × 56 15 × 56 15 × 56 LRP | |||||||||
| Vergroßerung 8 10 8 10 8 10 15 15 | |||||||||
| Wirksamer Objektivdurchmesser mm 32 32 42 42 56 56 56 56 | |||||||||
| Austrittspupillen-Durchmesser | mm | 4 | 3,2 | 5,25 | 4,2 | 7 | 5,6 | 3,7 | 3,7 |
| Dämmerungszahl | 16,0 | 17,9 | 18,3 | 20,5 | 21,2 | 23,7 | 29,0 | 29,0 | |
| Sehfeld | m/1.000 m(ft/1.000 yds) | 140(420) | 118(354) | 128(384) | 115(345) | 125(375) | 115(345) | 80(240) | 80(240) |
| Subjektiver Sehwinkel | ° | 64 | 68 | 59 | 66 | 57 | 66 | 69 | 69 |
| Naheinstelligrenze | m (ft) | 1,5 (4,9) | 2 (6,6) | 3,5 (11,5) | |||||
| Dioptrienverstellbereich | dpt | +4 | +4 | +4 | |||||
| Austrittspupillen-Abstand | mm | 16,5 | 16,5 | 18 | |||||
| Pupillendistanz | mm | 54–74 | 54–74 | 56–74 | |||||
| Prismensystem | Schmidt-Pechan | Schmidt-Pechan | Abbe-König | ||||||
| Vergütung | LotuTec® / T* LotuTec | ® / T* | LotuTec® / T* | ||||||
| Stickstofffüllung | √ | √ | √ | ||||||
| Wasserdichtigkeit | mbar | 400 | 400 | 400 | |||||
| Funktionstemperatur | °C (°F) | -20/+63 (-4/+145) | -20/+63 (-4/+145) | -20/+63 (-4/+145) | |||||
| Länge | mm (in) | 132 (5,2) | 150 (5,9) | 210 (8,3) | |||||
| Breite bei Augenweite 65 mm | mm (in) | 115 (4,5) | 119 (4,7) | 145 (5,7) | |||||
| Gewicht | g (oz) | 620 (21,9) | 715 (25,2) | 1.235(43,6) | 1.250(44,1) | 1.265(44,6) | 1.280(45,2) | ||
Änderungen in Ausführung und Lieferumfang, die der technischen Weiterentwicklung dienen, sind vorbehalten.
