Lataa ohjeet laitteellesi Kiikarit PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi Conquest HD 10x42 - ZEISS ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. Conquest HD 10x42 merkiltä ZEISS.

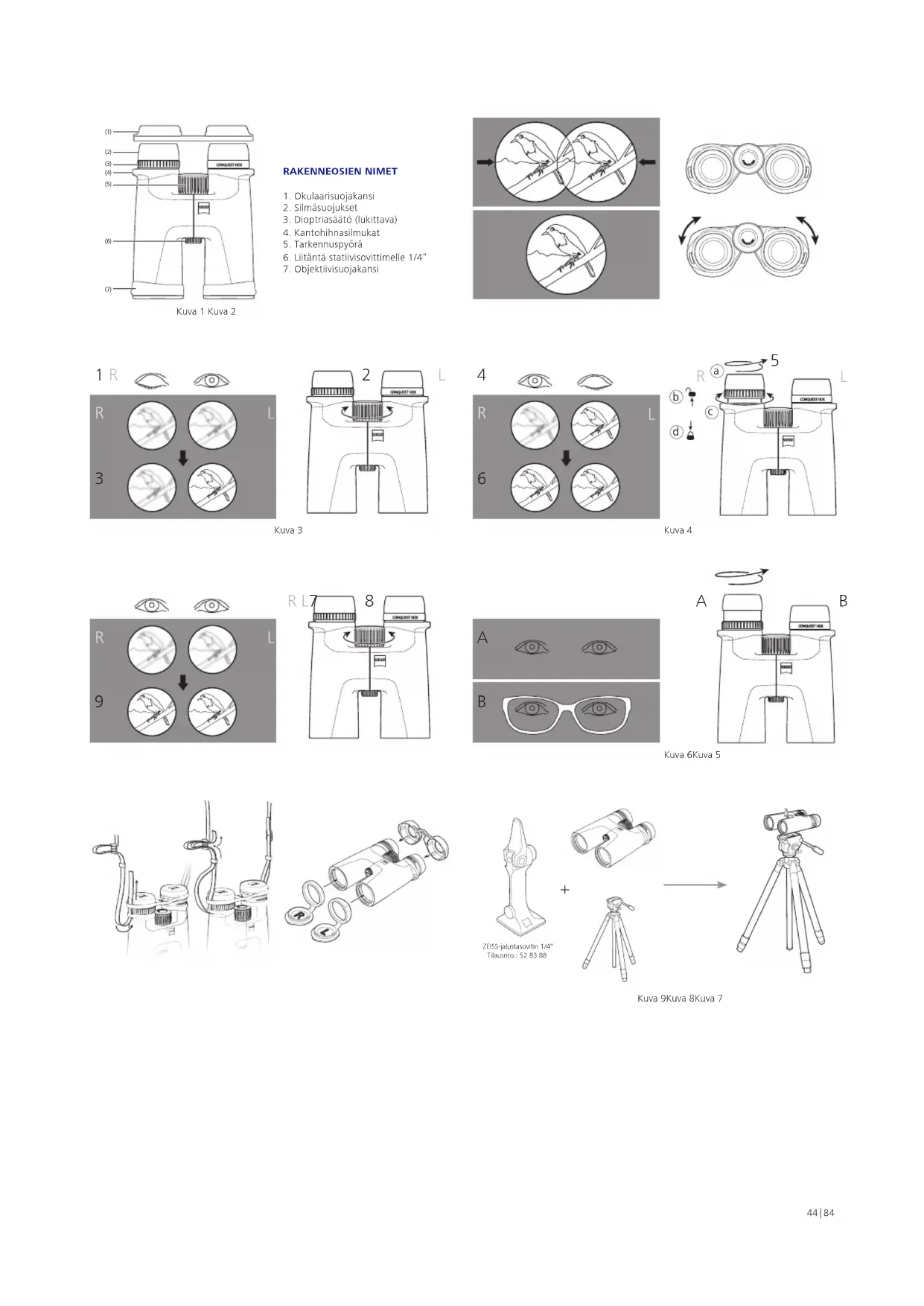

KÄYTTÖOHJE Conquest HD 10x42 ZEISS
- Okulaarisuojakansi
- Silmäsuojukset
- Dioptriasaätö (lukittava)
- Kantohihnasi mukat
- Tarkennuspyörä
- Liitäntä statiivisovittimelle 1/4"
- Objektiivisuojakansi
-
Okulaarisuojakansi
-
Silmäsuojukset
-
Dioptriasaätö (lukittava)
-
Kantohihnasilmukat
-
Tarkennuspyörä
-
Liitäntä jalustasovittimelle 1/4"
-
Objektiivisuojakansi
-
Ristikon tarkennus
-
Ristikon katselutaso
15×56 LRP
R
Hiusristikon kokoa on suurennettu grafiikassa paremman esityksen vuoksi, eikä se vastaa alkuperäista.
Kuva 12
KÄYTTÖOHJEET
Onnittelumme, olet tehnyt hyvän valinnan hankkiessasi uudet ZEISS CONQUEST HDX® -kilkarit. Voit nyt nauttia luonnollisen näköisten kuvien tarjoamasta vaikuttavasta kokemuksesta, jolle on ominaista erittäin kirkas kuva ja äärimmäisen korkea väritarkkuus.
ZEISS-merkkituotteet tunnetaan erinomaisista optisista ominaisuuksista, tarkkuusvalmistuksesta ja pitkästä käyttölästä. Noudata seuraavia käyttöohjeita, jotta voit hyödyntää tuotetta optimaalisesti ja luotettavasti monien vuosien ajan.
Noudata turvallisuusohjeita, jotka ovat luettavissa osoitteessa:
Tuote Tilausnumero Toimituksen sisältö
| 8 x 32 52 32 14 Kiikarit | |
| 10 x 32 52 32 15 | OkulaarisuojakansiObjektiivisuojakansi |
| 8 x 42 52 42 14 | KantohihnaKantolaukku ja kantohihna |
| 10 x 42 52 42 15 | Optiikan puhdistuspyyhePlkaopas |
| 8 x 56 52 56 34 | Turvallisuusohjeet |
| 10 x 56 52 56 35 | Jalustasovtin 1⁄4" (vain 15 x 56 ja LRP 15 x 56) |
| 15 x 56 52 56 36 | |
| 15 x 56 LRP 52 56 36 -9901-000 | |
Silmävälin sovittaminen (pupillietäisyys)
Taita molempia kiikaripuoliskoja keskiakselin ymparillä vastakkain, kunnes molempien okulaarien etäisyys vastaa silmiesi etäisyyttä. Näin saat aikaan silmillesi ihanteellisen kuvan. Silmien ihanteellinen etäisyys on saavutettu silloin, kun molemmilla silmillä katseltaessa näkyy pyöreä kuva (kuva 2).
Kuvan terävyyden säätäminen
Kiikareissa on tarkennuspyörä ja pyörä dioptriasäätöön. Sulje säätöä varten oikea silmä ja säädä tarkennuspyörällä vasemman kiikaripuoliskon kuva tarkaksi (kuva 3). Sulje sen jälkeen vasen silmä ja säädä tarvittaessa oikean kiikaripuoliskon kuvantarkkuus dioptriasäädöllä (kuva 4). Lisätietoja löydät seuraavasta kappaleesta. Dioptriasäätö on varustettu asteikolla, jossa on merkit "+" ja "-" ja indeksipiste lähtökohtana. Merkitse oma henkilökohtainen asetuksesi. Siten voit säätää oman dioptriasäätösi nopeasti kaikista kiikareista.
Eri etäisyyksillä tapahtuvaa tarkennusta varten on käytettävä vain tarkennuspyörää (kuva 5).
Ohje: Käytä aina samaa objektia, jotta molemmat kuvat ovat larkennettuja.
Diopterin lukko
Kilkareissa on lukitusmekanismi, joka estää diopterikompensaation ei-toivotun säädön (kuva 4).
Säädä diopteria ruuvaamalla ensin silmäsuojukset (a) irti. Voit sitten vetää diopterin säätörengasta ylöspäin avataksesi sen (b). Vaihda diopterit edellä kuvatulla tavalla kääntämällä diopterin säätörengasta (c). Kun kuvan tarkennus on säädetty oikein, paina diopterin säätörengasta takaisin alas sen lukitsemiseksi (d).
Silmäsuojusten asentaminen, käyttö silmälasien kanssa ja ilman silmälaseja
Kun tarkkailet ilman silmälaseja, käytä laitetta silmäsuojukset ulosvedettyinä. Käännä silmäsuojuksia vastapäivään ylöspäin haluamallasi tavalla ylimpään kiinnitykseen asti (kuva 6 – kuva A).
Silmäsuojukset on kiinnitettävissä neljään asentoon: ylempään ja alempaan sekä kahteen väliasentoon. Kyseisellä asetusmahdollisuudella voidaan säädellä silmän etäisyyttä lähtöpupillin ja säätö voidaan siten tehdä yksilöllisesti jokaiselle käyttäjälle.
Käytettäessä silmälaseja katselun aikana silmäsuojukset käännetään alaspäin (myötäpäivään), kunnes ne ovat alimmassa asennossa (kuva 6 – kuva B).
Ohje: Jos jatkat silmäsuojusten kääntämistä vastapäivään, kun ne ovat uloskierretyssä tilassa, ne voivat irrota. Tämä on tarkoituksellista, katso "Silmäsuojusten puhdistus ja vaihto".
Silmäsuojusten puhdistus ja vaihto
Silmäsuojukset voi kiertää vaihtoa tai puhdistusta varten kokonaan irti kiikareista. Kuten kuvassa 6 on esitetty, kierrä silmäsuojukset ulos ylimpään lukitustasoon asti ja jatka kääntämistä samaan suuntaan kierteen yli, kunnes silmäsuojukset on kokonaan irrotettu.
Kun olet puhdistanut tai vaihtanut silmäsuojukset, käännä ne myötäpäivään kokonaan sisään okulaariin (katso myös kohta "Silmäsuojusten asentaminen, käyttö silmälasien kanssa ja ilman silmälaseja"). Vetämällä hieman myötäpäivään silmäsuojusten kierre kiinnittyy alimpaan asentoon. Lopuksi voit säätää lukitustasoilla tuttuun tapaan haluamasi etäisyyden silmän ja okulaarin välissä.
Kantohihnan ja suojakannen kiinnittäminen
Kantohihna, okulaarisuojakansi ja objektiivisuojakannet ovat pakkauksessa. Okulaarisuojakansi kiinnitetään kiikareihin kuvassa 7 kuvatulla tavalla kantohihnalla kantohihnasilmukoiden läpi.
Hihnan pituus voidaan säätää haluttuun pituuteen hihnaa kiristämällä tai löysäämällä. Menettele okulaarisuojakannen toisella puolella tarvittaessa samassa järjestyksessä. Okulaarisuojakannen voi kiinnittää oman harkinnan mukaan myös vain toiselle puolelle.
Objektiivisuojakannet on merkitty merkinnöin "L" vasenta ja "R" oikeaa varten, ja ne kiinnitetään vastaavasti vasempaan ja oikeaan putkeen (kuva 8).
Okulaari- ja objektiivisuojakansien käyttö
Okulaarisuojakansi työnnetään silmäsuojusten päälle (kuva 8). Voit ylläpitää haluamaasi pupillien etäisyyttä. Irrota kansi ennen kiikareiden käyttöä.
Objektiivisuojakannet voivat pysyä kiikarissa pysyvästi sen jälkeen, kun ne on kiinnitetty, ja ne on avattava vain ennen käyttöä.
Statiivisovittimien kiinnittäminen ^1
ZEISS CONQUEST HDX -sarjan kiikarit voidaan kiinnittää mihin tahansa yleisesti myytävään kuvausstatiiviin yhdessä ZEISSin 1/4 "-statiivisovittimen tai ZEISS Binofix Universal -statiivipidikkeen kanssa (kuva 9).
ZEISSin statiivien ja statiivisovittimien sekä muiden lisävarusteiden tilausnumerot löytyvät luvusta "ZEISS CONQUEST HDX:n lisävarusteet".
Erikoisasetukset - LRP 15 x 56 MRAD-ristikolla
ZEISS Conquest HDX LRP 15 x 56 on kehitetty erityisesti urheiluammuntaan, ja se on varustettu MRAD-ristikolla, jolla voit erikseen säätää hiusristikon kaltevuutta ja terävyyttä (kuva 10).
Huomautus: Ristikko sijaitsee vasemmassa kanavassa. Käytössä ristikko näyttää siirtyneen kokonaiskuvaan.
Ristikon katselutaso
1) Kuten kaikkien kiikarien kohdalla, sinun on ensin säädettävä silmien etäisyys optimaalisen etäisyyden mukaan (katso kohta Silmävälin sovittaminen).
2) Katso nyt kiikarin läpi ja tarkista, onko vasemman kanavan ristikko vaakasuorassa vai ei. Jos ristikko ei ole vaakasuorassa, käännä pyörivää rengasta, jossa ei ole kumipinnoitetta, kunnes ristikko on täysin vaakasuorassa (kuva 11).
3) Voit käyttää viitepistettä, kuten rakennusta, katselutason löytämisen apuna.
Huomautus: Ristikon katselutason säätöön tarkoitettu pyörivä rengas on tarkoituksella jäykkä, jotta sitä ei voi säätää tahattomasti.
Ristikon tarkennus
Kun ristikko on vaakasuorassa, sinun on kohdistetlava se, jotta saat siitä selkeän ja terävän kuvan (kuva 12).
1) Tarkenna ristikko ruuvaamalla ensin silmäsuojukset (a) irti. Voit sitten vetää kumipintaista säätörengasta ylöspäin sen avaamiseksi (b).
2) Sulje oikea silmäsi katsoessasi kiikarin läpi ja kierrä ristikkodioptriasäätörengasta vasemmalle tai oikealle, kunnes ristikko on tarkennettu (c).
3) Kun ristikko on tarkennettu, paina kumipintainen säätörengas takaisin alas sen lukitsemiseksi (d).
Vinkki: Kun tarkennat ristikkoa, katso kiikarin läpi neutraalia taustaa, esim. kauempana olevaa valkoista tai harmaata seinää, vasten.
Huomautus: Huomaa, että silmä alkaa korjata terävyyttä noin 2 sekunnin kuluttua.
Tästä seuraa virheellinen terävyysasetus. Katso siksi aina vain nopeasti okulaarin läpi. Toista loimenpide tarvittaessa. Ristikon tulee olla hyvin terävä silmiä rasittamatta.
Hoito ja huolto
Kilkareissa on ZEISS LotuTec® -pinnolte. Linssipintojen tehokas suojakerros estää linssin likaantumista huomattavasti erityisen sileän pinnan ja siitä aiheutuvan voimakkaan poisvalumisvaikutuksen ansiosta. Kaikenlainen lika tarttuu heikommin, ja lian voi poistaa nopeasti, helposti ja ilman valumia. LotuTec® -pinnolte on kestävä ja hankausta kestävä.
Linsseissä olevaa irtolikaa (esim. hiekkaa) ei saa pyyhkiä, vaan se on poistettava linsseista pois puhaltamalla tai hienoa sivellintä käyttämällä. Sormenjäljet voivat ajan myötä vahingoittaa linssien pintaa. Yksinkertaisin tapa puhdistaa linssien pinnat on henkaistä niille ja puhdistaa ne puhtaalla optikan puhdistusliinalla. Optisten osien päälle keraäntyvien sienikerrostumien estämiseen, erityisesti trooppisessa ilmastossa, auttaa säilyttäminen kuivassa paikassa ja jatkuvva hyvä ulompien linssipintojen tuulettaminen. ZEISS CONQUEST HDX -kiikari ei vaadi erityistä hoitoa.
Kumipinnoitteen ja kotelon likaantuminen voidaan yleensä poistaa lämpimällä vedellä, puuvillakankaalla ja kevyellä hankauksella.
ZEISS CONQUEST HDX ^1 -LAITTEEN LISÄVARUSTEET
Lisávarusteet elvát sisály toimitukseen
ASIAKASPALVELU, VARAOSAT JA TAKUU
Jos sinulla on kysyttävää huollosta tai varaosista tai haluat ladata takuuehdot, käy verkkosivuillamme osoitteessa:
Jos sinulla on lisäkysymyksiä, ota yhteyttä:
ZEISS Customer Service
Carl Zeiss Sports Optics GmbH Gloelstr. 3–5, 35576 Wetzlar, Saksa
Puhelin +49 800 934 77 33
Sähköposti consumerproducts@zeiss.com
ZEISS Customer Service USA
Carl Zeiss SBE, LLC
Consumer Products
| 8 × 32 10 × 32 8 × 42 10 × 42 8 × 56 10 × 56 15 × 56 15 × 56 LRP | |||||||||
| Suurennus 8 10 8 10 8 10 15 15 | |||||||||
| Tehokas objektiivin halkaisija mm 32 32 42 42 56 56 56 56 | |||||||||
| Lahtöpupillin halkaisija | mm | 4 | 3,2 | 5,25 | 4,2 | 7 | 5,6 | 3,7 | 3,7 |
| Hämäräluku | 16,0 | 17,9 | 18,3 | 20,5 | 21,2 | 23,7 | 29,0 | 29,0 | |
| Näkökentta | m/1 000 m(ft/1 000 yds) | 140(420) | 118(354) | 128(384) | 115(345) | 125(375) | 115(345) | 80(240) | 80(240) |
| Subjektiivinen näkökulma ° | 64 68 | 59 66 57 66 69 69 | |||||||
| Lahretäisyyden säätöraja | m (ft) | 1,5 (4,9) | 2 (6,6) | 3,5 (11,5) | |||||
| Diopterin säätöalue | dpt | +4 | +4 | +4 | |||||
| Lahtöpupillin etäisyys | mm | 16,5 | 16,5 | 18 | |||||
| Pupililctäisyys | mm | 54-74 | 54-74 | 56-74 | |||||
| Prismajärjestelmä | Schmidl-Pechan | Schmidl-Pechan | Abbe-König | ||||||
| Pinnoite | LotuTec® / T° | LotuTec® / T° | LotuTec® / T° | ||||||
| Typpitäyte | √ | √ | √ | ||||||
| Vestiliviys | mbar | 400 | 400 | 400 | |||||
| Käyttölämpötila | °C (°F) | -20/+63 (-4/+145) | -20/+63 (-4/+145) | -20/+63 (-4/+145) | |||||
| Pituus | mm (in) | 132 (5,2) | 150 (5,9) | 210 (8,3) | |||||
| Leveys silmäetäisyyden ollessa 65 mm | mm (in) | 115 (4,5) | 119 (4,7) | 145 (5,7) | |||||
| Paino | g (oz) | 620 (21,9) | 715 (25,2) | 1 235(43,6) | 1 250(44,1) | 1 265(44,6) | 1 280(45,2) | ||
Pidätämme oikeuden mallien ja toimituksen sisällön muutoksiin sekä tekniseen jatkokehitykseen.
