Solo Soundbar Series II - 家庭影院音响系统 BOSE - 免费用户手册

用户手册 Solo Soundbar Series II BOSE

请阅读并保留所有安全、安全性和使用说明。

Bose Corporation 在此声明，本产品严格遵守 2014/53/EU 指令和其他所有适用的欧盟指令要求中的基本要求和其他相关规定。符合声明全文载于：www.Bose.com/compliance

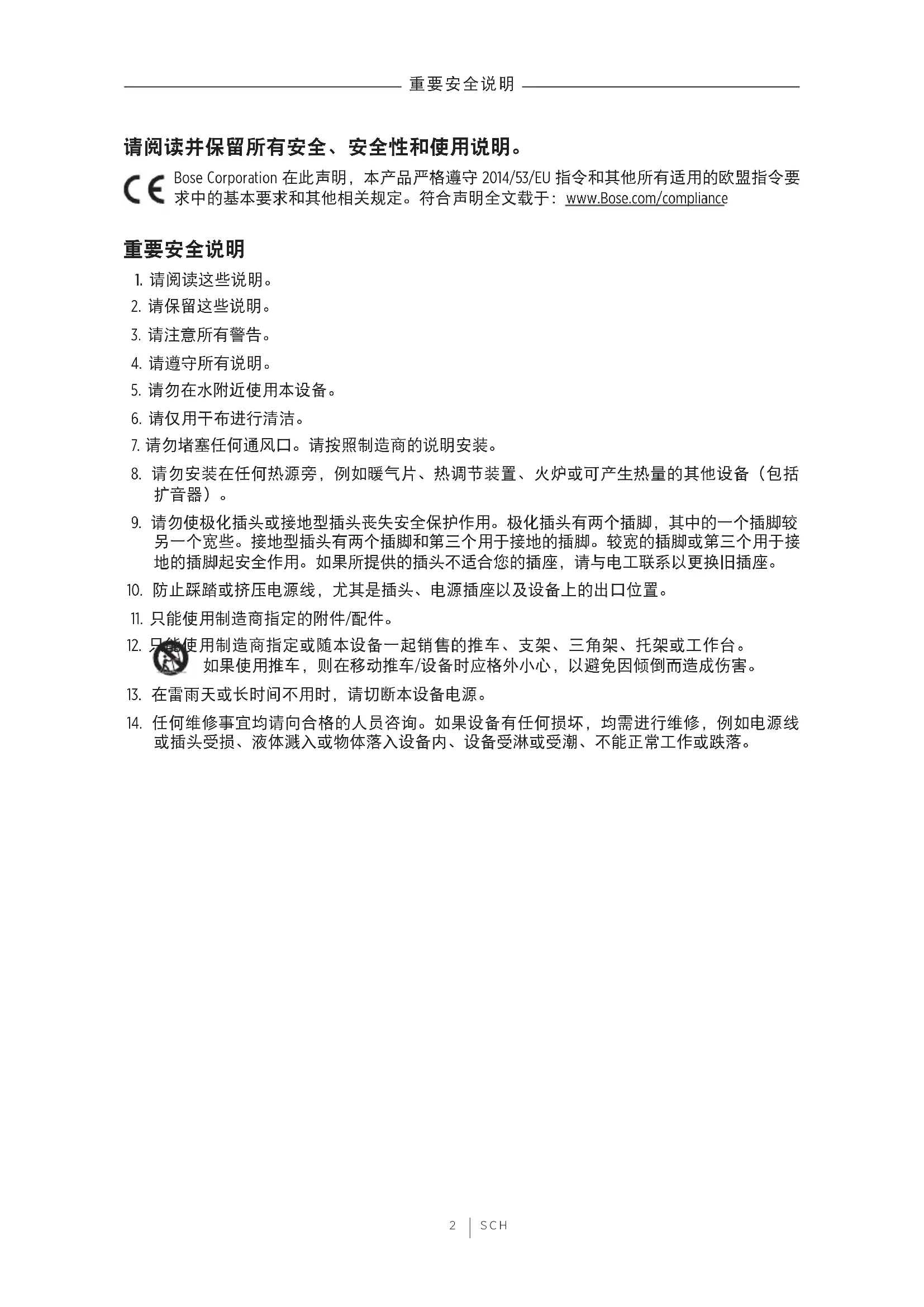

重要安全说明

1. 请阅读这些说明。
2. 请保留这些说明。
3. 请注意所有警告。
4. 请遵守所有说明。

5. 请勿在水附近使用本设备。

6. 请仅用干布进行清洁。

7. 请勿堵塞任何通风口。请按照制造商的说明安装。

8. 请勿安装在任何热源旁，例如暖气片、热调节装置、火炉或可产生热量的其他设备（包括扩音器）。

9. 请勿使极化插头或接地型插头丧失安全保护作用。极化插头有两个插脚，其中的一个插脚较另一个宽些。接地型插头有两个插脚和第三个用于接地的插脚。较宽的插脚或第三个用于接地的插脚起安全作用。如果所提供的插头不适合您的插座，请与电工联系以更换旧插座。

10. 防止踩踏或挤压电源线，尤其是插头、电源插座以及设备上的出口位置。

11. 只能使用制造商指定的附件/配件。

12. 只能使用制造商指定或随本设备一起销售的推车、支架、三角架、托架或工作台。如果使用推车，则在移动推车/设备时应格外小心，以避免因倾倒而造成伤害。

13. 在雷雨天或长时间不用时，请切断本设备电源。

14. 任何维修事宜均请向合格的人员咨询。如果设备有任何损坏，均需进行维修，例如电源线或插头受损、液体溅入或物体落入设备内、设备受淋或受潮、不能正常工作或跌落。

警告/小心

此符号表示产品指南中提供了重要的操作和维护说明。

请勿吞咽电池，存在化学灼伤危险。此产品提供的遥控器中包含一个纽扣式电池。如吞入纽扣式电池，会在2小时内造成严重体内灼伤，并可能导致死亡。不要让儿童接触新的和用过的电池。如果电池仓没有关紧，请停止使用遥控器并且不要让儿童接触。如您认为电池可能已被吞入或被塞入体内的任何部位，请立即就医。为了避免爆炸、火灾或化学灼伤，请小心替换电池，只能使用有关机构认可的（例如，UL）CR2032或DL20323伏锂电池。正确并及时处理用过的电池。请勿对其进行充电、拆解，也不要加热到100°C以上或焚化。

本产品含有磁性材料。关于是否会影响可植入医疗设备的情况，请咨询医生。

· 为减少着火或电击的危险，请勿使本产品受淋或受潮。
- 本产品不得受液体淋溅或喷洒，不得将装有液体的物体（如花瓶等）置于本产品上或本产品附近。
- 请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃的蜡烛）置于本产品上或靠近本产品。
- 未经授权切勿改装本产品。
- 请勿将本产品与逆变器配合使用。
- 请勿在汽车或船舶上使用本产品。
· 本系统随附的扬声器连接线和互连连接线不可用于入墙式安装。请根据当地建筑法规选择正确类型的入墙式安装所需的线缆和连接线。
· 产品仅使用随附的电源。
- 如果将电源插头或设备耦合器用作断路设备，那么此类断路设备应当保持可随时恢复工作的状态。
· 本产品的标签位于产品底部。
· 请勿使含有电池的产品过热（例如请避免阳光直射并远离火源等）。
- 只能使用本产品自带的安装金属件。
· 请勿将其安装在不结实或有潜在危险的表面，比如布线或铺设管道的地方。如果您不确定如何安装支架，请联系合格的专业安装人员。安装支架时，应确保遵循当地建筑规范的要求。
· 仅用于在以下类型的表面上安装：

- 墙板 ≥ 38'' (10 mm)

- 砖石

如果不是在上述表面上安装，请联系专业安装人员。

- 由于有通风需求，Bose 不推荐将本产品放置在有限的空间中，比如墙洞或封闭式橱柜。

- 请勿将支架或产品放置或安装在任何热源旁，比如火炉、暖气片、热调节装置或可产生热量的其他设备（包括扩音器）。

溶剂、润滑剂和清洁剂警告

警告：在安装 Bose 扬声器和相关的安装硬件时，请勿对产品本身或在其周边使用任何类型的烃类溶剂、润滑剂或清洗剂。对安装锚栓和螺栓或在其周边使用类似烃类润滑剂、溶剂或清洗剂会导致塑料降解，从而造成产品出现裂纹和过早损坏等问题。

注意：本设备已经过测试，符合 FCC 规则第 15 部分有关 B 类数字设备的各项限制。这些限制性规定旨在防范安装在住宅中的设备产生有害干扰。本设备产生、使用并可能发散无线射频能量，如果不按照指示安装和使用，则可能会对无线电通讯造成有害干扰。然而，按照指示安装也不能保证某些安装不会发生干扰。如果本设备确实对无线电或电视接收造成有害干扰（可通过关闭和打开本设备来确定），用户可尝试采取以下一种或多种措施来纠正干扰：

• 重新调整接收天线的方向或位置。
• 增大本设备和接收器的间距。
  · 将本设备和接收器的电源线插入不同线路上的插座中。
• 请咨询经销商或有经验的无线电/电视技术人员以获得帮助。

未经 Bose Corporation 明确批准，擅自更改或修改本设备会使用户操作本设备的权利失效。

本设备符合 FCC 规则第 15 部分规定和加拿大 ISED 免许可证 RSS 标准。本设备工作时应满足下列两项要求：(1) 本设备不会造成有害干扰；(2) 本设备必须承受任何接收到的干扰，包括可能造成设备异常工作的干扰。

您在安装和操作本设备时，身体应距离辐射体至少 20 cm。

CAN ICES-3(B)/NMB-3(B)

根据能源相关产品的生态设计要求指令（2009/125/EC），本产品符合下列规范或文件：条例(EC)1275/2008号（根据条例(EU)801/2013号修订）。

必要的电源状态信息	电源模式
	待机 网络待机
在230V/50Hz输入的情况下,指定电源模式下的功耗	≤ 0.5 W N/A^*
设备等待多长时间自动切换入模式 <2.5小时	N/A*
在230V/50Hz输入的情况下,若所有有线网络端口已连接且所有无线网络端口已激活,网络待机的功耗	N/AN/A*
网络端口取消激活/激活流程。取消激活所有网络将启用待机模式。	Bluetooth*:按住Bluetooth按钮10秒,清空配对列表后即可取消激活。与Bluetooth音频源配对可激活。*产品不会将联网待机模式用于Bluetooth连接,也无法通过Wi-Fi®或以太网将此产品配置到网络。

外部电源技术信息

根据能源相关产品的生态设计要求指令（2009/125/EC），本产品随附的外部电源符合下列规范或文件：委员会条例(EU)2019/1782。

制造商 Bose Products B.V.
工商注册号 36037901
地址	Gorslaan 601441 RG PurmerendThe Netherlands
型号标识符 DT20V-1.8C-DC
输入电压 100 V-240 V
输入交流频率 50 Hz/60 Hz
输出电压 20 V DC
输出电流	1.8 A
输出功率	36 W
平均有效效率 89.6%
低负载效率(10%) 90.1%
无负载功耗 0.08 W

欧洲：

工作频段 2400 至 2483.5 MHz。

最大传输功率低于 20 dBm EIRP。

最大传输功率低于规定限值，因此无需 SAR 测试或根据适用法规豁免。

此符号表示本产品不得作为生活垃圾丢弃，必须送至相关回收部门循环利用。适当的处理和回收有助于保护自然资源、人类健康以及自然环境。想了解更多有关本产品的处理和回收信息，请与当地民政部门、废弃物处理服务机构或出售本产品的商店联系。

低功率无线设备管理条例

第XII条

根据 “低功率无线设备管理条例”，对于认证合格的低功率无线设备，未经 NCC 许可，任何公司、企业或用户均不得擅自变更频率、加大发送功率或变更原设计特性及功能。

第 XIV 条

使用低功率无线设备时不得影响航空安全和干扰合法通信；如发现有干扰现象，应立即停用，并改善至无干扰时方可继续使用。上述合法通信是指符合电信法案的无线电通信。

低功率无线设备须承受合法通信或 ISM 无线电波辐射设备的干扰。

生产日期：序列号中第八位数字表示生产年份；“0”表示2010年或2020年。

中国进口商：Bose 电子（上海）有限公司，中国（上海）自由贸易试验区，日樱北路 353 号，9 号厂房 C 部

欧洲进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands

台湾进口商：Bose 台湾分公司，台湾 104 台北市民生东路三段 10 号，9F-A1

电话：[phone]

墨西哥进口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. 电话：[phone]

输入额定值：最大 20V --- 30W

CMIIT ID 位于条形音箱的底部。

加利福尼亚：装有含高氯酸盐材料的锂离子电池 - 可能需要采取特殊的处理方法。请访问：www.dtsc.ca.gov/hazardouswaste/perchlorate

中国危险物质限用表

有毒或有害物质或元素的名称及成分
	有毒或有害物质和元素
零件名称	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(CR(VI))	多溴化联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板	X00000
金属零件 X00000
塑料零件 000000
扬声器 X00000
连接线 X00000
此表格符合SJ/T11364条款。O:表示此零件中所有同类物质包含的有毒或有害物质低于GB/T26572中的限定要求。
X:表示此零件使用的同类物质中至少有一种包含的有毒或有害物质高于GB/T26572中的限定要求。

台湾 BSMI 限用物质含有情况标示

序列号和型号位于条形音箱的底部以及遥控器的包装上。

序列号：____

型号：418775

请将收据与用户指南存放在一处。现在是您注册 Bose 产品的好机会。

您可以访问 global.Bose.com/register 轻松完成此操作。

安全性信息

本产品包含软件。Bose 可能会不时地提供更新，包括解决可能影响产品功能的安全性问题的更新。您负责对您所拥有的产品进行更新，您可以联系 Bose 客户服务处获得更新。请访问：worldwide.Bose.com/contact

Bluetooth ^® 文字标记和徽标是由 Bluetooth SIG, Inc. 所拥有的注册商标，Bose Corporation 根据许可规定使用上述标记。

DOLBY AUDIO

经 Dolby Laboratories 许可制造。Dolby、Dolby Audio 和双 D 符号是 Dolby Laboratories 的商标。

HDMI®

HDMI、HDMI High-Definition Multimedia Interface 和 HDMI 徽标是 HDMI Licensing Administrator, Inc. 的商标或注册商标。

Bose、Bose Home Speaker、Bose Music、Bose Portable Home Speaker、Bose Solo Soundbar Series、Bose Soundbar 以及 SimpleSync 均为 Bose Corporation 的商标。

Bose 公司总部：1-877-230-5639

©2020 Bose Corporation。未经事先书面许可，不得复制、修改、发行或以其他方式使用本资料的任何部分。

装箱单

内件 12

条形音箱放置

建议 13

墙式安装条形音箱.... 14

调整音频以符合壁挂要求 14

设置条形音箱

连接线选项.... 15

将条形音箱连接到电视.... 16

选项 1：光纤（首选）..... 16

选项 2：同轴（未提供）..... 17

将条形音箱连接到电源.... 18

安装环 18

关闭电视扬声器.... 19

检查声音 19

条形音箱控件

遥控器功能.... 20

电源 21

自动唤醒.... 22

音量 23

音频源 24

对话模式 25

调节低音 26

重置低音 27

编程第三方遥控器.... 27

BLUETOOTH® 连接

连接移动设备 28

断开移动设备 29

重新连接移动设备.... 29

连接其他移动设备.... 30

在连接的设备之间切换.... 30

清空条形音箱的设备列表 30

条形音箱状态

电源、音量和错误状态.... 31

Bluetooth 状态 31

其他设置

电视上连接的音频源无声音 32

电视上无光纤或同轴端口 32

将音频源连接到条形音箱 33

将音频源的模拟端口连接至条形音箱.... 34

将两个音频源连接到条形音箱 35

使用连接到条形音箱的两个音频源 37

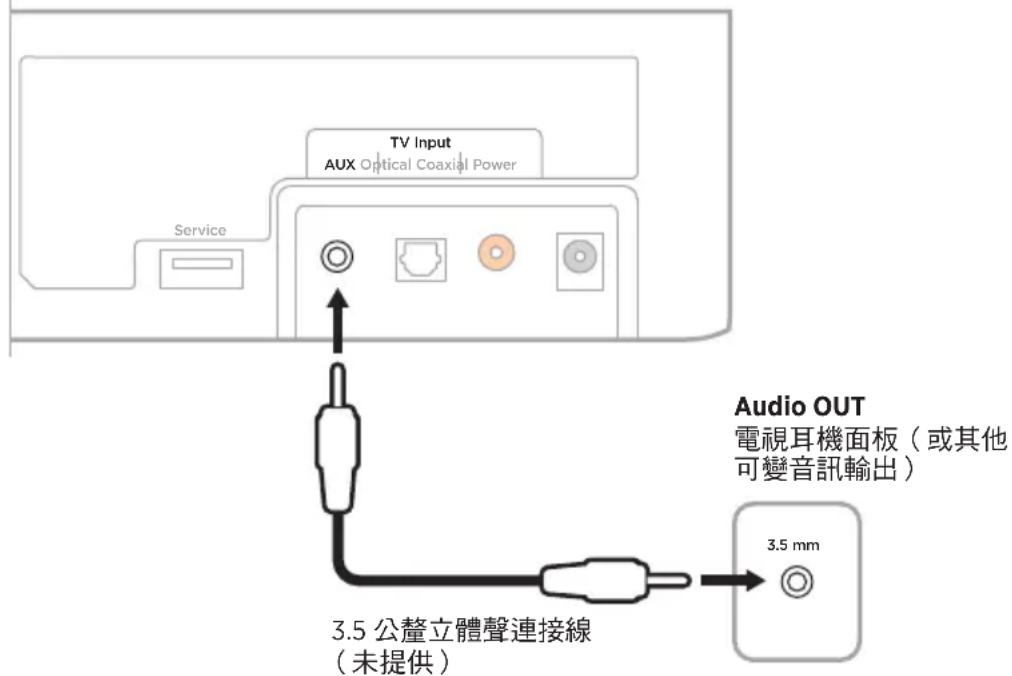

将电视耳机端口连接至条形音箱 38

连接 BOSE 产品

连接 Bose Home Speaker 或 Bose Soundbar 39

兼容产品.... 39

使用 Bose Music 应用连接 39

重新连接到 Bose Home Speaker 或 Bose Soundbar 40

维护与保养

更换遥控器电池.... 41

清洁条形音箱 42

更换零件和配件.... 42

有限质保 42

故障排除

首先尝试这些解决方案.... 43

其他解决方案.... 43

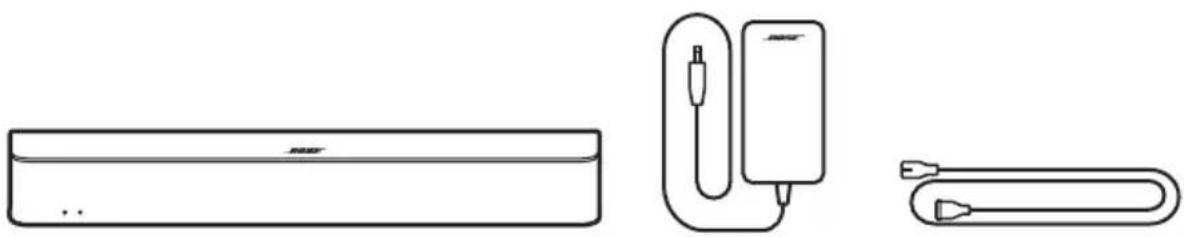

内件

请确认包装箱中内含以下部件：

Bose Solo Soundbar Series II 电源 电源线 *

* 可能随附多条电源线。请选择适用于您所在地区的电源线。

注意：如果产品部分损坏，请勿使用。请联系 Bose 授权经销商或 Bose 客户服务处。

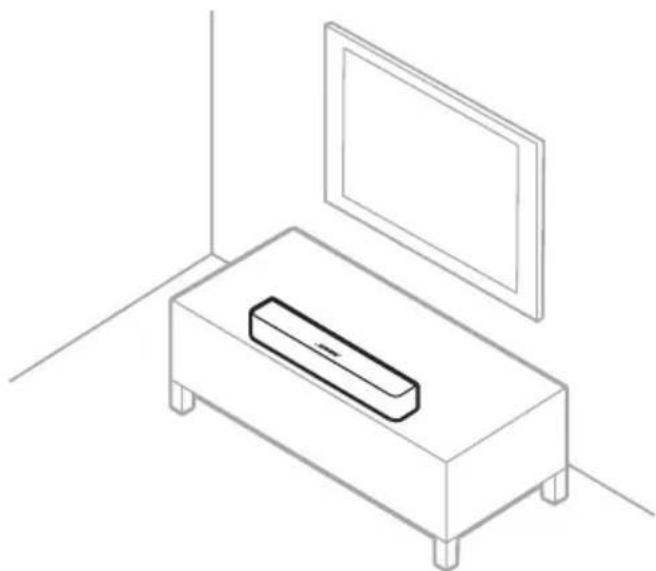

• 将条形音箱放于金属柜之外并远离金属柜、其他音频/视频组件和直接热源。
• 将条形音箱放到电视正下方（最佳）或正上方，使格栅朝向房间。
• 将条形音箱放在橡胶底座上并置于稳定的水平表面。为保证适当支撑，两个支脚都必须靠在表面上。振动会导致条形音箱移动，尤其在光滑表面（大理石、玻璃或高度抛光的木材）上，这种情况特别突出。
• 如果将条形音箱放在架子或电视架上，一定要使条形音箱前侧尽量靠近架子或支架前沿以获得最佳音质。
• 条形音箱后侧距离任何其他表面至少要有 1 ~cm 的距离。堵塞这一侧的端口会影响音质。
• 确保附近有交流（市电）插座。
• 为了避免无线干扰，应使其他无线设备远离条形音箱 0.3 - 0.9 ~m 。
• 为了获得最佳音质，请勿将条形音箱放置于封闭式橱柜或斜放在角落。
• 请勿在条形音箱上放置任何物品。

小心：在使用时请勿将条形音箱正面、背面或顶部朝下。

您可以在墙壁上安装条形音箱。按照条形音箱自带的安装说明操作。

小心：不要使用任何其他硬件安装条形音箱。

调整音频以符合壁挂要求

按住遥控器上的“对话”模式按钮 ☐ 5 秒钟，直到条形音箱上的状态指示灯闪烁琥珀色（请查看第 31 页）。

BOSE

注意：如果从墙上取下条形音箱，请将条形音箱重复设置为原初默认音频设置。

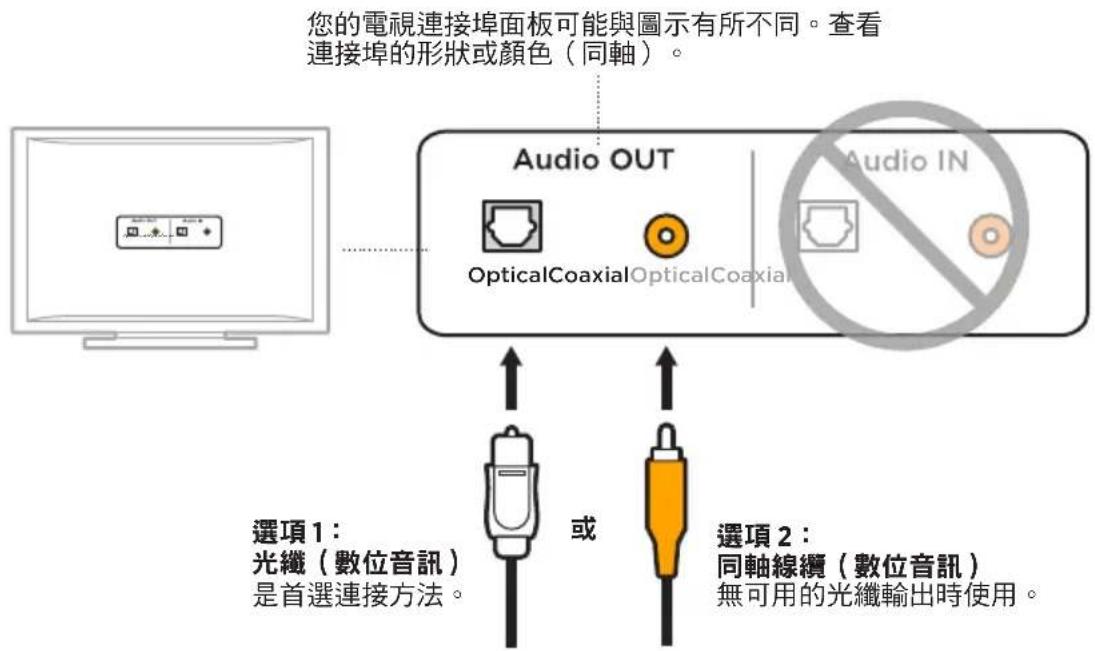

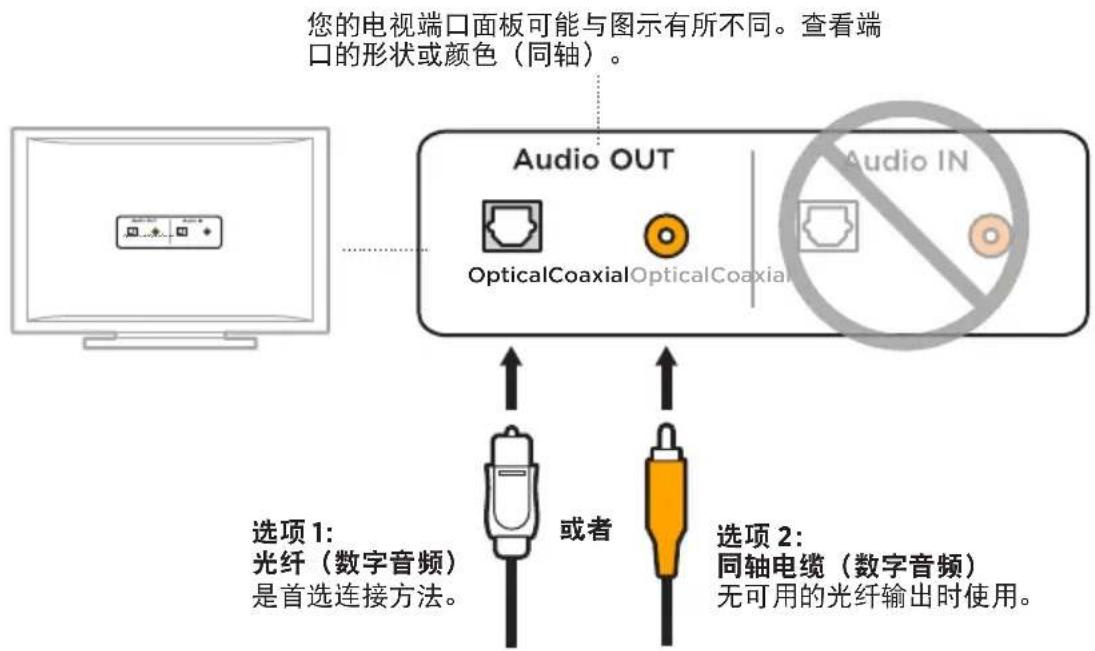

连接线选项

从两种连接线选项中选择一种将电视连接到条形音箱。

- 选项1：光纤（首选）

- 选项2：同轴（未提供）

注意：如果您的电视没有光纤或同轴端口，请查看第32页上的“其他设置”。

1. 在电视背面，找到 Audio OUT（光纤）端口面板。

注意：您必须通过 Audio OUT（音频输出）面板连接音频连接线。

您的电视端口面板可能与图示有所不同。查看端口的形状或颜色（同轴）。 Audio OUT OpticalCoaxial Audio IN 选项1： 光纤（数字音频） 是首选连接方法。 或者 选项2： 同轴电缆（数字音频） 无可用的光纤输出时使用。

1. 选择音频连接线。

将条形音箱连接到电视

选项 1: 光纤（首选）

1. 拆除光缆两端的保护盖。

小心：确保您已拆除光缆两端的保护盖。如果插入了带着盖帽的插头或插入插头时定位不正确，则会损坏插头和/或端口。

1. 将连接线一端的插头对准电视的 Optical OUT 端口，并小心插入。
2. 握住光缆另一端的插头，使带有 Bose 标志的一面朝下。

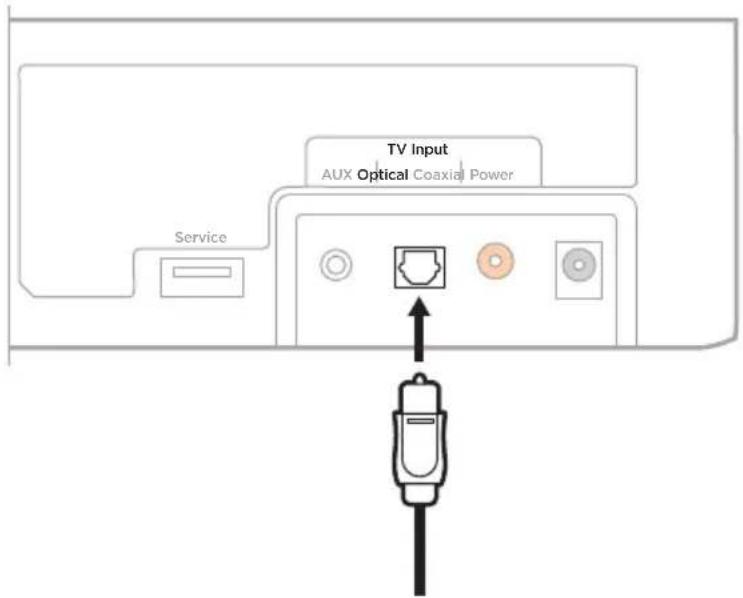

3. 将插头对准条形音箱的 OPTICAL 端口，并小心插入。

注意：端口带有铰链门，插入插头时铰链门会向内旋。

1. 请将插头牢固地插入端口中，直到听到或感觉到一声咔哒声。

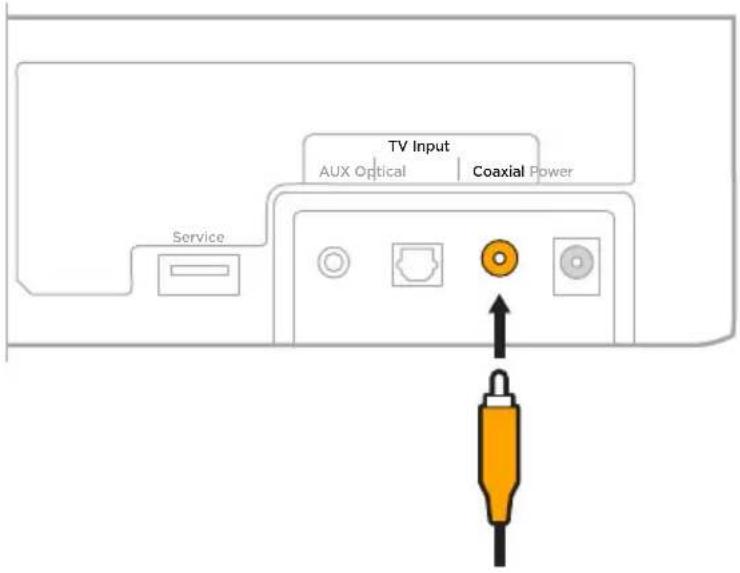

1. 将同轴电缆的一端插入电视的同轴端口中。
2. 将同轴电缆的另一端插入条形音箱上的 Coaxial 端口中。

1. 将电源连接到条形音箱背面的 Power 端口。
2. 将电源线的另一端插入通电的交流（市电）插座中。

条形音箱打开，您会听到提示音。

安装环

要将电源隐藏到您安装的电视后，请使用束线带或束线夹（未提供）将安装环固定到电视的壁挂架上。

关闭电视扬声器

为避免听到的声音失真，请关闭电视扬声器。

有关更多信息，请参阅电视的用户指南。

提示：音频设置通常在电视菜单中。

检查声音

1. 打开电视。
2. 如果您在使用有线电视接收器/机顶盒或其他辅助音频源：

a. 打开音频源的电源。

b. 选择正确的电视输入。

1. 打开条形音箱的电源（请查看第 21 页）。

条形音箱将发出声音。

1. 按下遥控器上的“静音”按钮。

电视扬声器或条形音箱应该不会发出声音。

注意：如果您未听到条形音箱的声音或听到电视扬声器发出声音，请查看第 43 页上的“故障排除”。

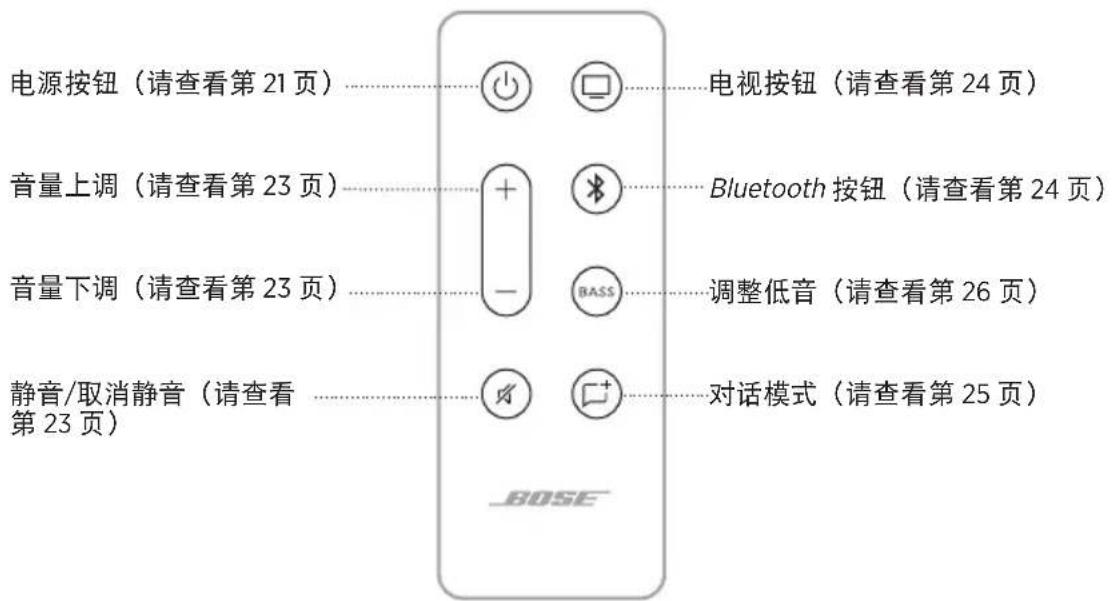

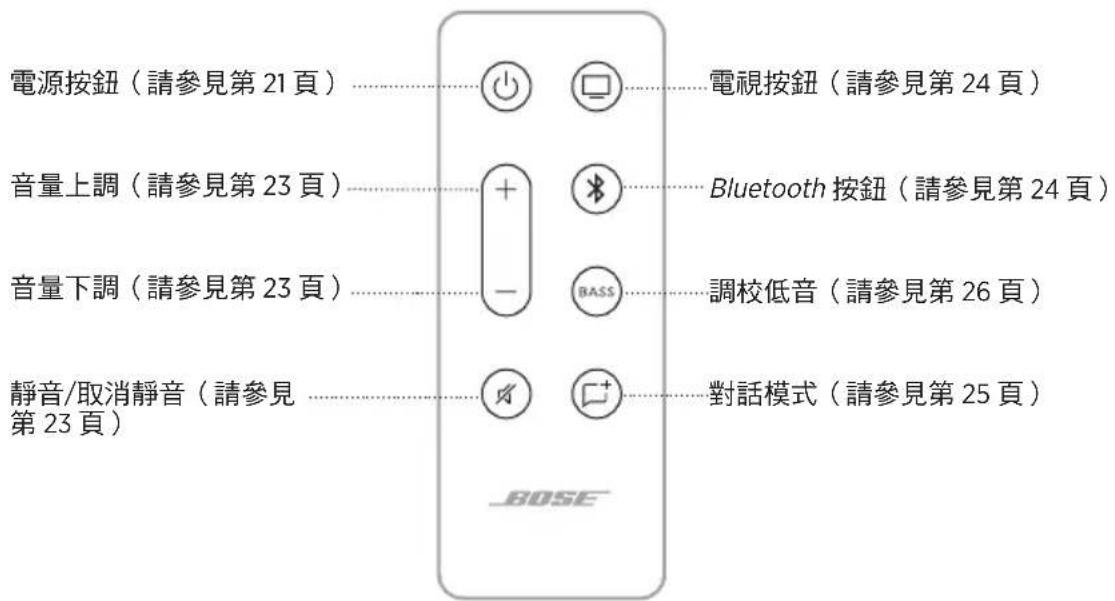

遥控器功能

使用遥控器控制条形音箱和 Bluetooth 连接。

电源按钮（请查看第21页）………电视按钮（请查看第24页） 音量上调（请查看第23页）………Bluetooth按钮（请查看第24页） 音量下调（请查看第23页）………调整低音（请查看第26页） 静音/取消静音（请查看………对话模式（请查看第25页） 第23页） _BOSE

电源

按下遥控器上的“电源”按钮 ⏻以打开/关闭条形音箱。

BOSE

打开电源后，条形音箱会默认连接上次的有效音频源。

注意：

• 将条形音箱插入交流（市电）插座后，条形音箱会自动打开。
• 第一次打开条形音箱时，条形音箱默认设置为 TV □ 音频源。
• 条形音箱空闲 60 分钟后会关闭。

自动唤醒

您可将条形音箱设置为只要收到声音信号便自动打开。

要在自动唤醒和默认电源设置之间切换，请按住遥控器上的“电源”按钮，直到您听到三声提示音且条形音箱上的状态指示灯闪烁3次（请查看第31页）。

BOSE

条形音箱关闭且启用自动唤醒时，状态指示灯呈闪烁暗琥珀色光亮起。

音量

+ - +/- BOSF

功能 操作方法

音量上调	按下+。注意:要快速提高音量,按住+。
音量下调	按下一。注意:要快速降低音量,按住-。
静音/取消静音	按下0%。将音频静音后,状态指示灯会闪烁绿色,直到音频恢复。注意:“对话”模式启用且音频静音时,状态指示灯闪烁琥珀色。提示:您也可以按下+恢复音频。

音频源

您可使用遥控器控制电视和 Bluetooth 连接。

要选择音频源，按下遥控器上的按钮（电视按钮 □或 Bluetooth 按钮）

BOSE

对话模式

对话模式通过调整系统的音频平衡提高电影、电视节目和播客中对话及人声的清晰度。

按下遥控器上的“对话”模式按钮，可在“对话”模式和默认音频设置之间切换。

BOSE

“对话”模式启用时，状态指示灯闪烁琥珀色（请查看第31页）。

注意: 当您启用 “对话” 模式时, 即使您切换到另一个音频源或关闭条形音箱, 当前音频源仍会启用 “对话” 模式。要禁用音频源的 “对话” 模式, 再次按印。

调节低音

1. 按下遥控器上的 BASS。

条形音箱上的状态和 Bluetooth 指示灯呈白色闪烁 3 次。

2. 使用以下方式之一调节低音：

• 按下音量上调 + 提高低音。
• 按下音量下调 — 降低低音。

条形音箱上的状态和Bluetooth指示灯将会亮起以显示当前低音设置。

注意: 对于仅对话节目（如新闻和脱口秀）的最佳音质，请查看第 25 页上的“对话模式”。

重置低音

按住遥控器上的 BASS 直到条形音箱上的状态和 Bluetooth 指示灯闪烁 3 次。

您可编程第三方遥控器，如有线电视接收器/机顶盒遥控器，使其可控制条形音箱。请参见第三方遥控器的用户指南或网站，了解相关说明。

编程后，可使用第三方遥控器执行电源开/关和音量等基本功能。

使用 Bluetooth 无线技术可以从智能手机、平板电脑和笔记本电脑等移动设备上以流式传输音乐。要从设备上以流式传输音乐，必须先将设备连接到条形音箱。

连接移动设备

1. 按住遥控器上的 Bluetooth 按钮 ✗ 直到条形音箱上的 Bluetooth 指示灯闪烁蓝色。

Power + - HASS +/- -+/- BOSE

1. 打开移动设备上的 Bluetooth 功能。

提示：Bluetooth 菜单通常在“设置”菜单中。

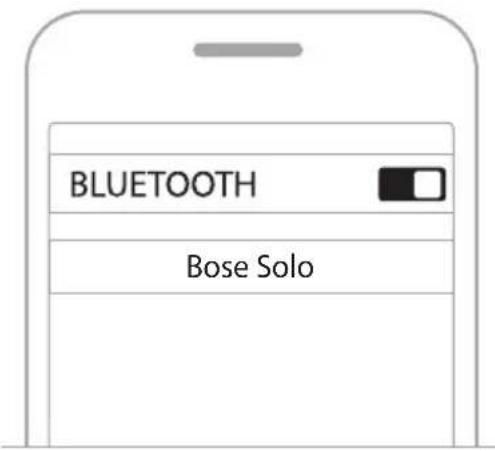

3. 在设备列表中选择条形音箱。

连接后，您会听到提示音。Bluetooth 指示灯呈常亮白色亮起。条形音箱显示在移动设备列表中。

断开移动设备

使用移动设备的 Bluetooth 菜单以断开设备与条形音箱的连接。

提示：您还可以禁用移动设备上的Bluetooth功能以断开连接。禁用Bluetooth功能后，所有其他设备连接都将断开。

重新连接移动设备

按下遥控器上的 Bluetooth 按钮 *。

条形音箱尝试重新连接最近连接的设备。连接后，条形音箱上的 Bluetooth 指示灯闪烁白色。

注意：

• 请确保您的移动设备已启用 Bluetooth 功能。
• 该设备必须在条形音箱的 9 ~m 范围内且已打开电源。

连接其他移动设备

条形音箱的设备列表中最多可存储八台设备，并且条形音箱一次可以主动连接两台设备。

注意：一次只能播放一台设备的音频。

1. 按住遥控器上的 Bluetooth 按钮 ✗ 直到条形音箱上的 Bluetooth 指示灯闪烁蓝色。

2. 从移动设备的设备列表中选择条形音箱。

注意：请确保您的移动设备已启用Bluetooth功能。

在连接的设备之间切换

1. 暂停第一台设备的音频。

2. 播放第二台设备的音频。

清空条形音箱的设备列表

1. 按住遥控器上的 § 10 秒直到条形音箱上的 Bluetooth 指示灯闪烁蓝色。

2. 删除设备上的 Bluetooth 列表中的条形音箱。

所有设备已被删除，条形音箱可开始连接（请查看第28页）。

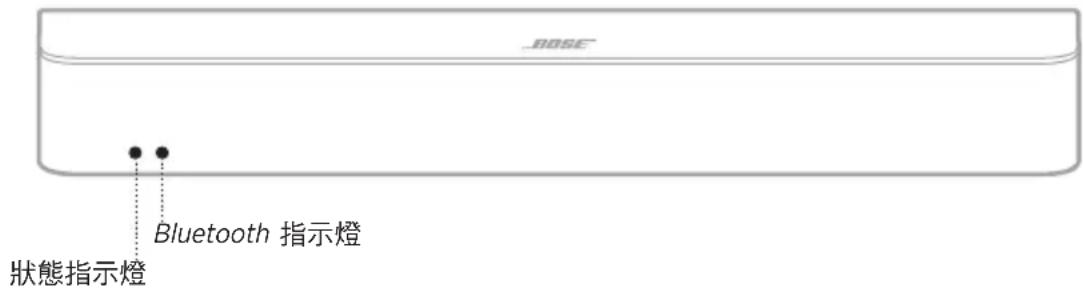

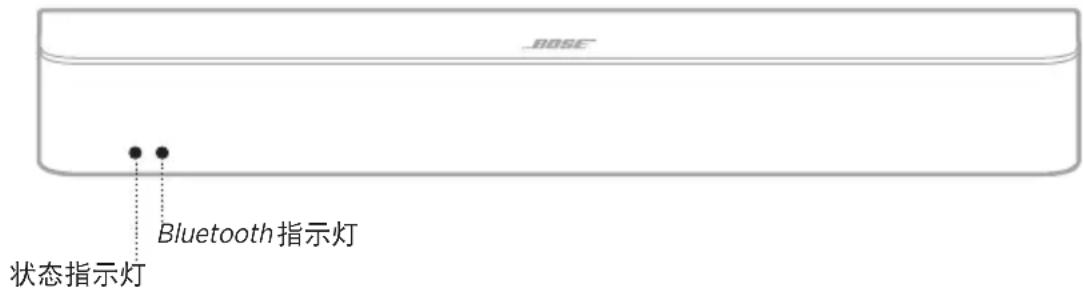

条形音箱正面的 LED 指示灯显示条形音箱的状态。

BOSE Bluetooth指示灯 状态指示灯

电源、音量和错误状态

显示电源、媒体音量和错误状态。

状态指示灯活动 系统状态

关闭 关闭(待机)
呈常亮绿色亮起 打开电源
闪烁绿色 音频静音
呈暗琥珀色亮起 待机,启用自动唤醒
呈常亮琥珀色亮起 对话模式
闪烁琥珀色 对话模式,音频静音
闪烁红色	错误-联系 Bose 客户服务处

BLUETOOTH 状态

显示移动设备的 Bluetooth 连接状态。

BLUETOOTH 指示灯活动 系统状态

闪烁蓝色 已准备好连接
闪烁白色 正在连接
呈常亮白色亮起 已连接

出于以下原因，您可能需要使用以下备用设置方法：

• 电视上连接的音频源无声音。
• 电视上无光纤或同轴端口。

电视上连接的音频源无声音

部分电视无法将已连接音频源的声音传送到条形音箱。使用备用设置方法将音频源连接到条形音箱。

问题 解决方法

电视上连接的音频源无声音	从两种连接线选项中选择一种将音频源连接到条形音箱(请查看第33页)。
电视上连接的两个音频源无声音	使用选项1或选项2将音频源连接到条形音箱(请查看第35页)。

电视上无光纤或同轴端口

某些电视没有光纤或同轴端口。使用备用设置方法将电视连接到条形音箱。

问题 解决方法

电视只有一个模拟端口	使用3.5mm RCA立体声连接线(未提供)连接电视。请查看第34页。
电视只有一个耳机端口	使用3.5mm立体声连接线(未提供)连接电视。请查看第38页。
电视没有音频输出	在另一个音频源上使用音频输出,例如有线电视接收器/机顶盒连接到条形音箱(请查看第33页)。

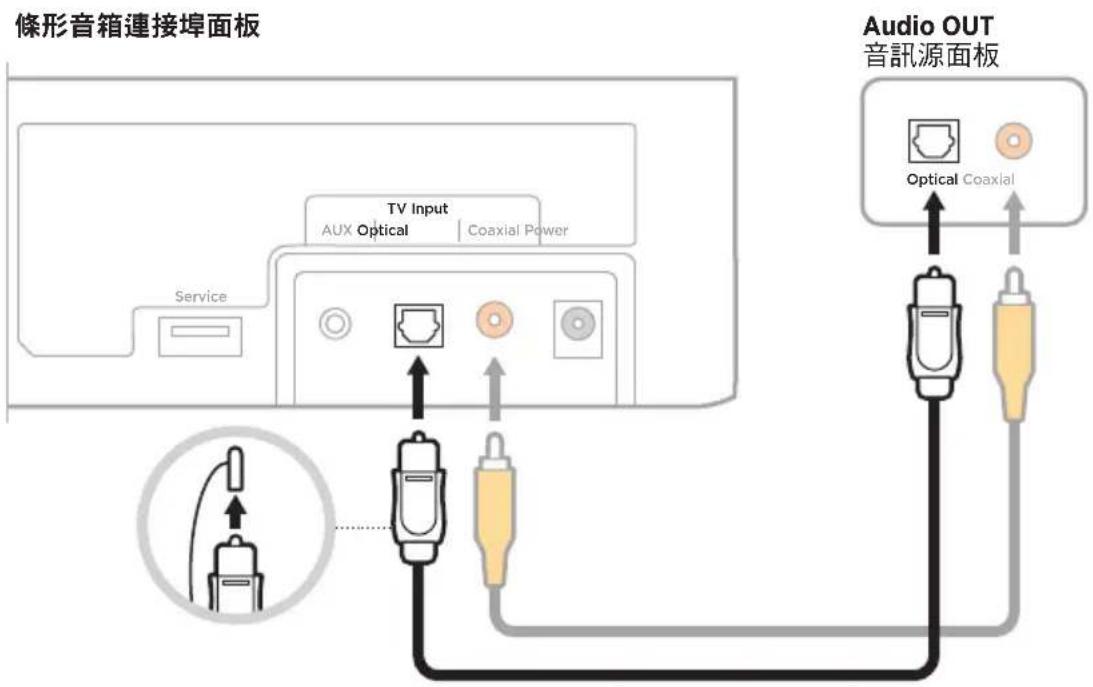

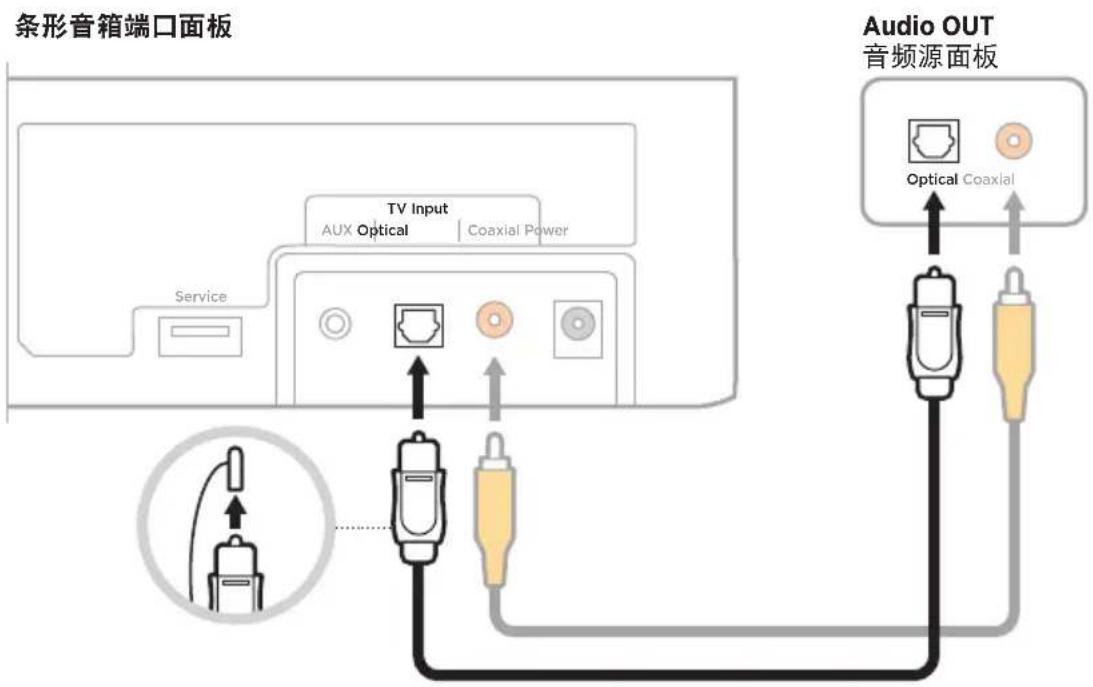

将音频源连接到条形音箱

如果连接电视的一个音频源没有声音，例如 DVD/Blu-ray Disc™ 播放器、有线电视接收器/机顶盒、游戏系统或 DVR，请使用音频连接线将音频源直接连接到条形音箱。

小心：如果使用光缆，则需拔下两端的保护盖。如插入插头时定位不正确，则会损坏插头和/或端口。

1. 在音频源背面，找到 Audio OUT（数字）面板。

1. 选择音频连接线。

2. 如果您还没有准备好，请断开电视与条形音箱的连接。

3. 使用音频连接线将音频源的 Audio OUT（数字）面板与条形音箱相连。

注意：切勿从电视上断开音频源的视频连接线，例如 HDMI 连接线。

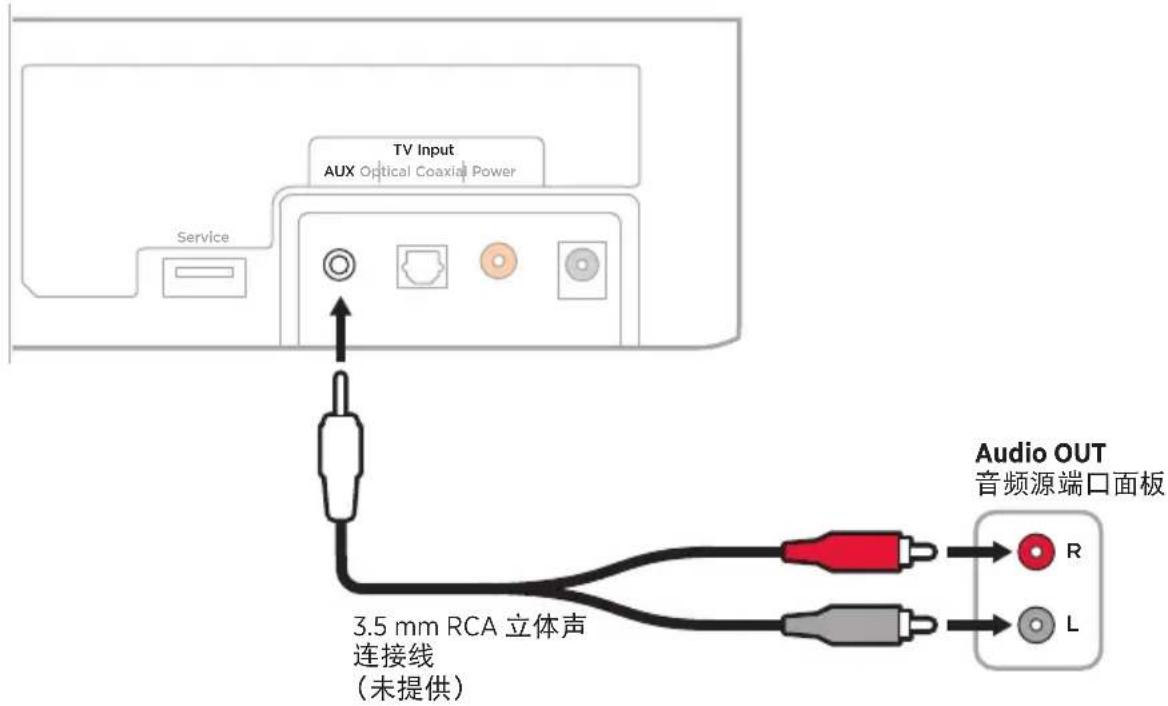

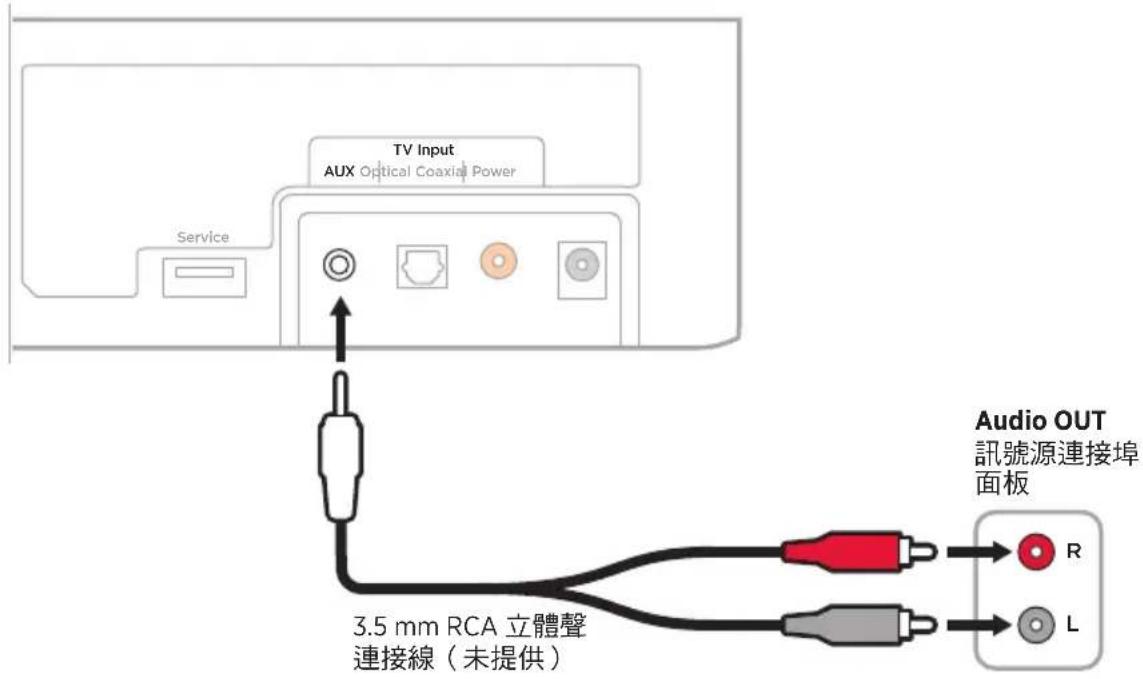

将音频源的模拟端口连接至条形音箱

如果您的音频源没有光纤或同轴端口，只有模拟端口（红色和白色），请使用 3.5 mm RCA 立体声连接线（未提供）连接条形音箱。

1. 如果您还没有准备好，请断开电视与条形音箱的连接。
2. 将 RCA 模拟连接线插入音频源上的 Audio OUT RCA（红色和白色）端口。
3. 将立体声插头插入条形音箱的 AUX 端口中。

条形音箱端口面板

TV Input AUX Optical Coaxial Power Service 3.5 mm RCA 立体声 连接线 （未提供） Audio OUT 音频源端口面板 R L

将两个音频源连接到条形音箱

如果连接电视的一个音频源没有声音，例如 DVD/Blu-ray Disc™ 播放器、有线电视接收器/机顶盒、游戏系统或 DVR，请将音频源直接连接到条形音箱。每个音频源只使用一条音频连接线。

1. 在每个音频源背面，找到 Audio OUT（数字）面板。
2. 使用选项 1 或选项 2 为每个音频源选择一条独立的音频连接线（请查看第 36 页）。
   注意：您必须仅使用选项或选项2。切勿同时使用同轴电缆（未提供）和光缆。
3. 如果您还没有准备好，请断开电视与条形音箱的连接。
4. 分别将各个音频源的 Audio OUT（数字）面板的音频连接线连接到条形音箱。
   注意：切勿从电视上断开音频源的视频线缆，例如 HDMI 连接线。

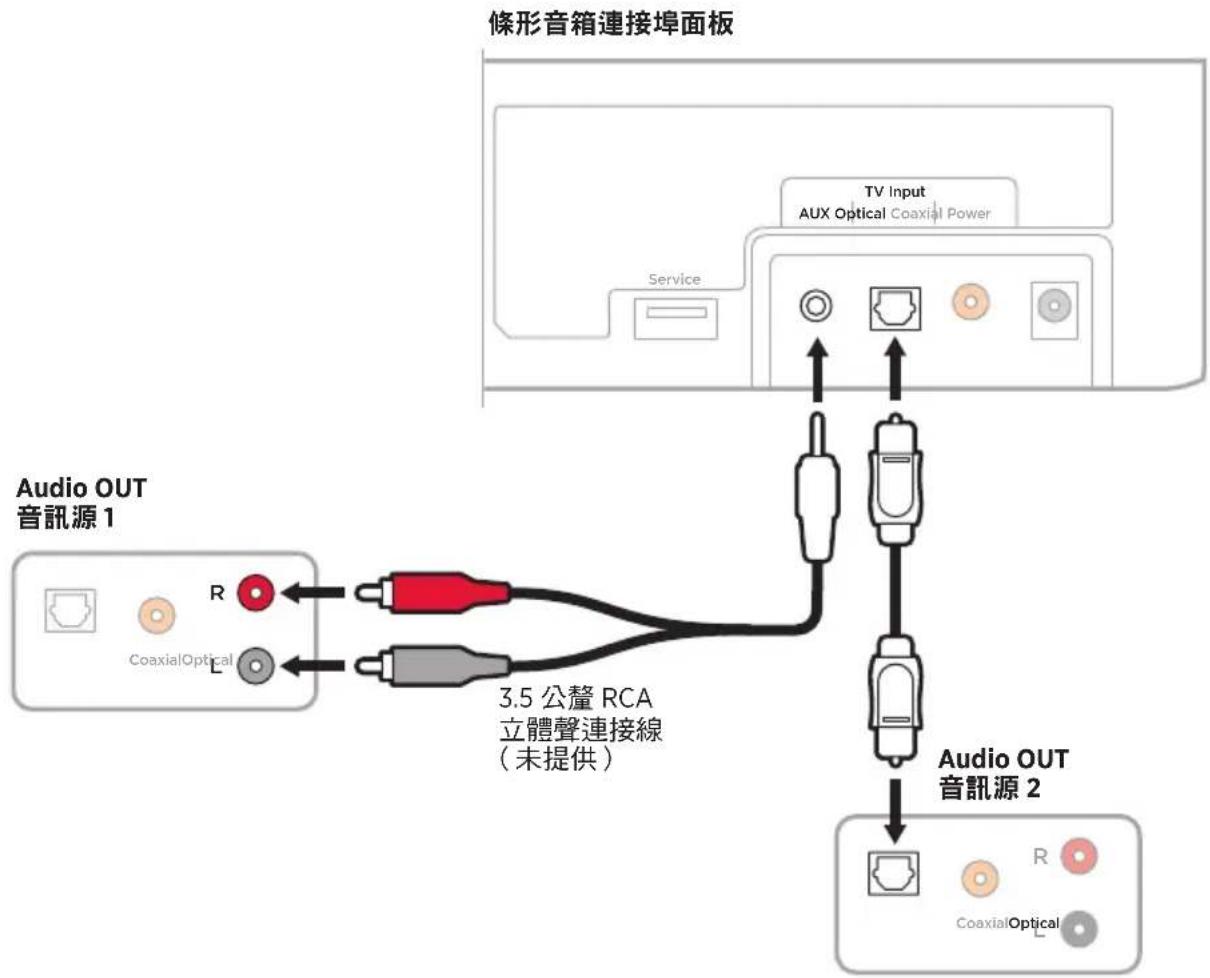

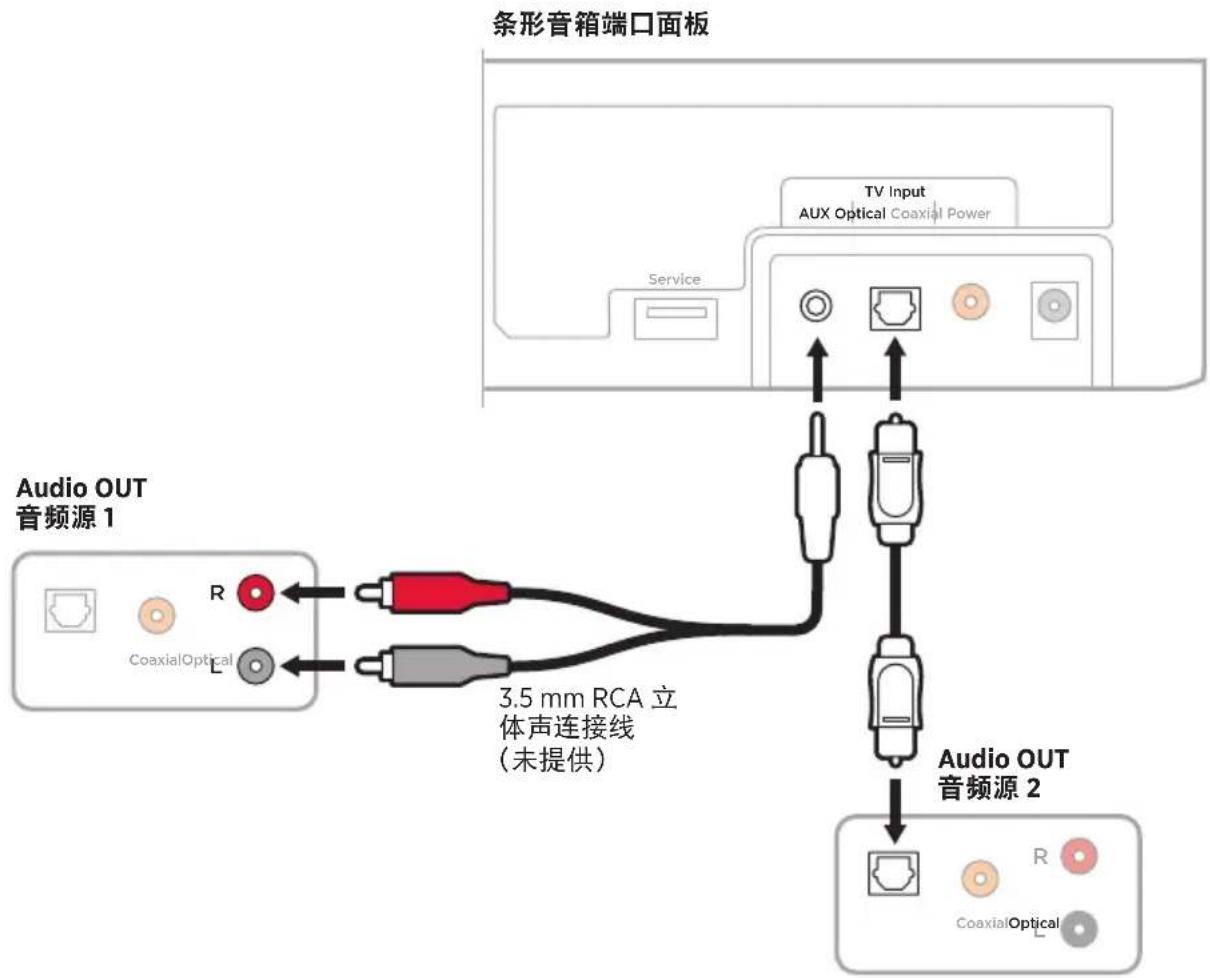

选项1

下图是使用光缆和 3.5 ~mm RCA 立体声连接线（未提供）连接两个音频源的情况。

小心：如果使用光缆，则需拔下两端的保护盖。如插入插头时定位不正确，则会损坏插头和/或端口。

条形音箱端口面板 TV Input AUX Optical Coaxial Power Service Audio OUT 音频源1 R CoaxialOptical 3.5 mm RCA 立体声连接线 （未提供） Audio OUT 音频源2 R CoaxialOptical

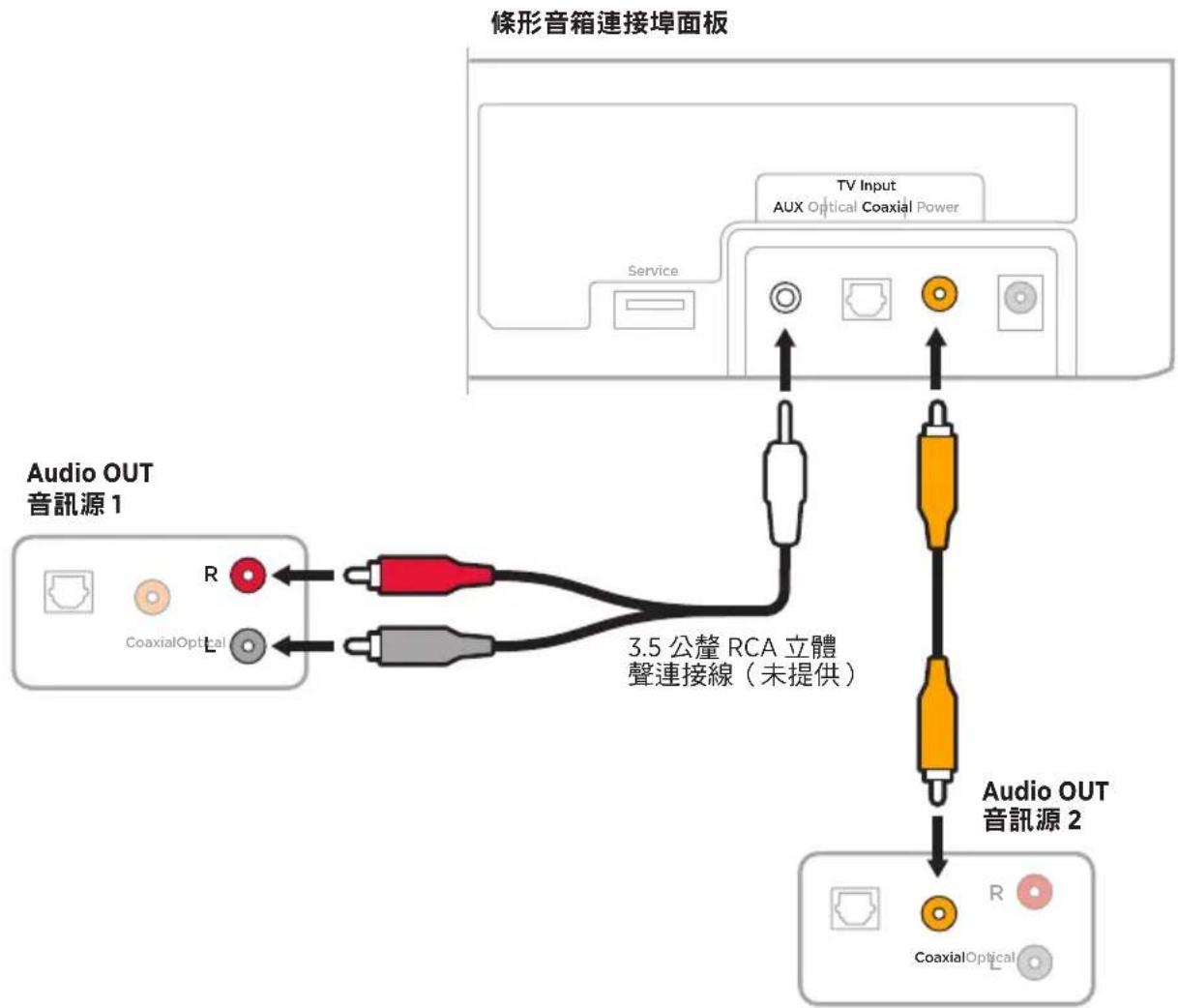

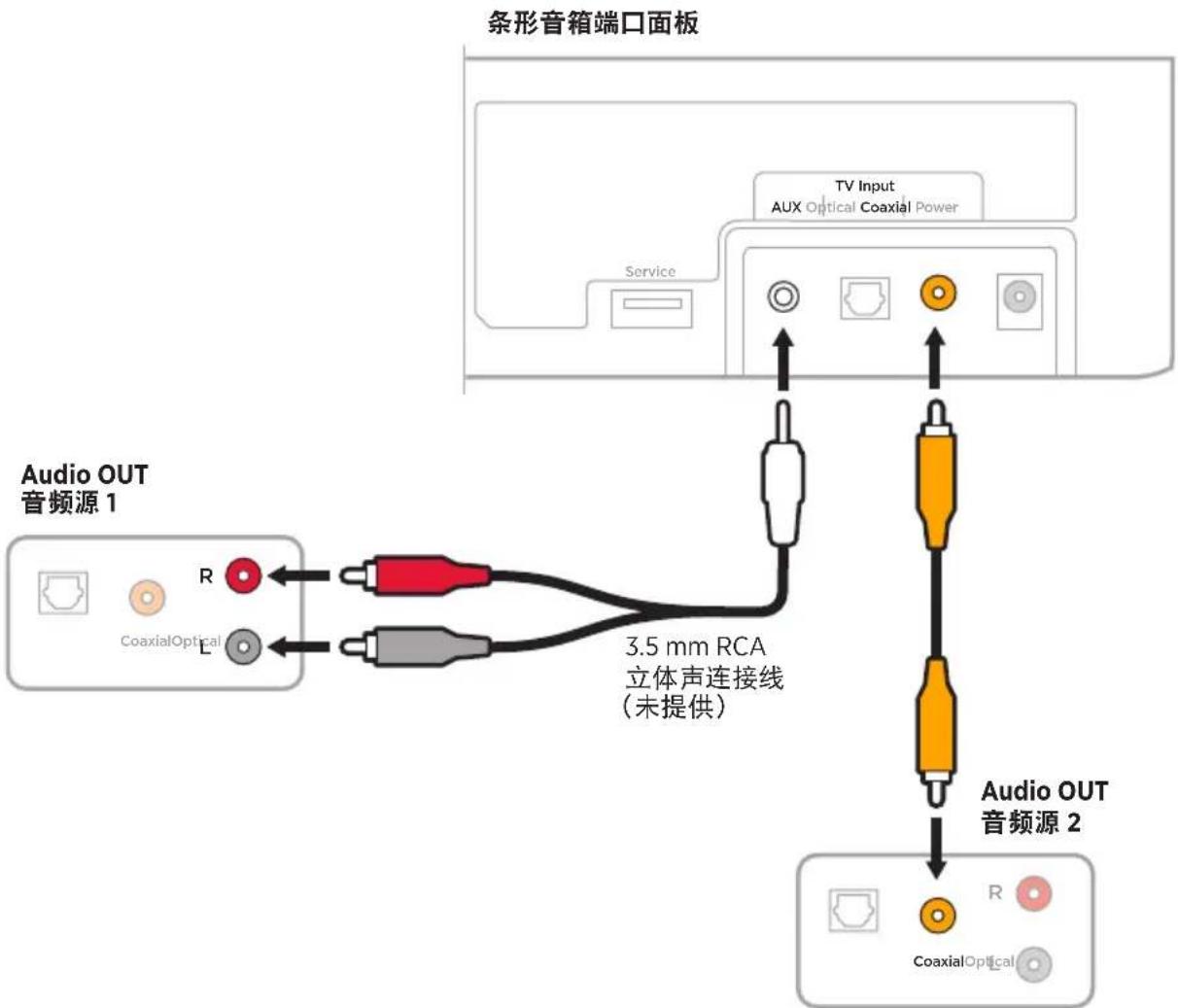

选项2

下图是使用同轴连接线（未提供）和 3.5 ~mm RCA 立体声连接线（未提供）连接两个音频源的情况。

使用连接到条形音箱的两个音频源

不使用音频源时将其关闭。若要使一个音频源向条形音箱发送音频，另一个音频源必须关闭。

将电视耳机端口连接至条形音箱

如果您的电视只有耳机端口，则使用 3.5 mm 立体声连接线（未提供）连接条形音箱。

1. 将 3.5 mm 立体声连接线的一端插入电视的耳机端口。

2. 将连接线的另一端插入条形音箱上的 AUX 端口。

条形音箱端口面板

TV Input AUX Optical Coaxial Power Service Audio OUT 电视耳机面板（或其他 可变音频输出） 3.5 mm 立体声连接线 （未提供）

1. 确保电视扬声器已打开。

请参阅电视的用户指南，了解详细信息。

1. 为保证条形音箱具有最佳的音量控制：

a. 将电视的音量设置为最大音量的 75%。

b. 使用遥控器设置条形音箱的音量。

连接 BOSE HOME SPEAKER 或 BOSE SOUNDBAR

您可以使用 Bose SimpleSync 技术将 Bose Solo Soundbar Series II 连接到 Bose Home Speaker 或 Bose Soundbar，以便同时在两个不同的房间聆听同一首歌。

注意：SimpleSync 技术的 Bluetooth 覆盖范围为 9 米。墙壁和建筑材料可能会影响信号接收。

兼容产品

您可以将 Bose Solo Soundbar Series II 连接到 Bose Home Speaker 系列的任何产品。

受欢迎的兼容产品包括：

• Bose Soundbar 700
• Bose Soundbar 500
• Bose Home Speaker 500
• Bose Home Speaker 300
• Bose Portable Home Speaker

将定期添加新产品。如果需要完整列表和更多信息，请访问：

1. 在 Bose Solo Soundbar Series II 遥控器上，按住 Bluetooth 按钮 ✝ 直到 Bose Solo Soundbar Series II 上的 Bluetooth 指示灯闪烁蓝色光。
2. 在 Bose Music 应用的我的 Bose 屏幕上，选择您的 Bose Home Speaker 或 Bose Soundbar。

注意：要返回至我的 Bose 屏幕，点击屏幕左上角的 6 回。

1. 点击屏幕右下角的产品图像。

2. 点击扬声器分组。

3. 请按照应用的说明执行操作，使用 SimpleSync 连接新的 Bluetooth 设备。

注意：

• 确保 Bose Solo Soundbar Series II 在 Bose Home Speaker 或 Bose Soundbar 的 9 米范围内。
• 您一次仅可将 Bose Solo Soundbar Series II 连接到一个产品。

重新连接到 BOSE HOME SPEAKER 或 BOSE SOUNDBAR

打开 Bose Solo Soundbar Series II 的电源（请参见第 21 页）。

您的 Bose Solo Soundbar Series II 尝试连接最近连接的两台 Bluetooth 设备，包括您的 Bose Home Speaker 或 Bose Soundbar。

注意：

• 您的 Bose Home Speaker 或 Bose Soundbar 必须在 9 米范围内，并且电源已经打开。
• 如果未连接 Bose Solo Soundbar Series II，使用 Bose Music 应用连接。您可以从“设置”菜单中访问此选项。

更换遥控器电池

条形音箱遥控器使用钮扣电池 CR2032。

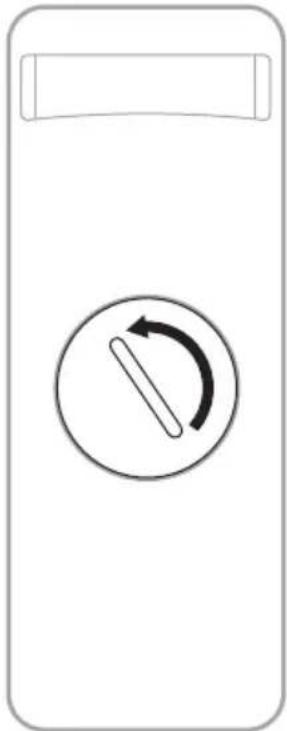

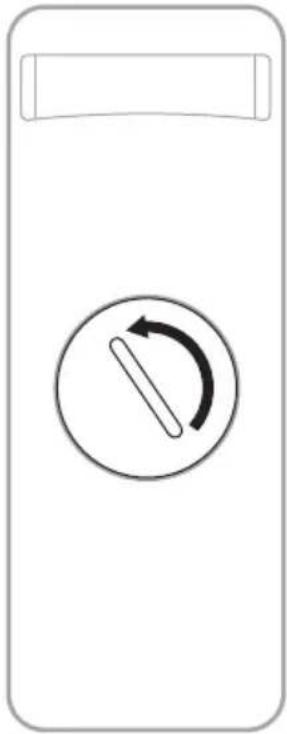

1. 向左旋转电池仓门盖（逆时针），将盖取下。

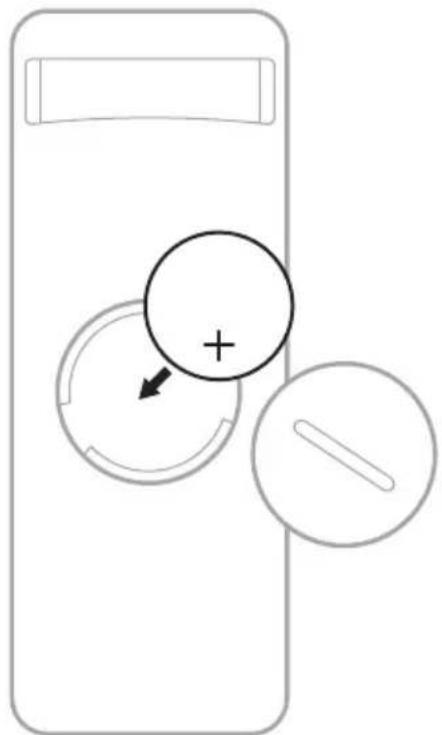

1. 将新电池平面朝上插入，并且 + 标志朝上。

1. 重新装上盖，将其向右旋转（顺时针），直到锁定到位为止。

清洁条形音箱

使用干燥的软布清洁条形音箱表面。

小心：

• 切勿让液体溅入条形音箱或任何开口。
• 不要将空气吹入条形音箱。
• 请勿使用吸尘器清洁条形音箱。
• 请勿在条形音箱附近使用喷雾剂。
• 切勿让物体落入任何开口中。

- 请勿使用任何溶剂、化学品或含酒精、氨水、研磨剂的清洁剂。

更换零件和配件

可通过 Bose 客户服务处订购更换零件或配件。

请访问：worldwide.Bose.com/support/SBSoloii

有限质保

条形音箱享受有限质保。有关有限质保的详情，请访问我们的网站：global.Bose.com/warranty。

要注册产品，请访问 global.Bose.com/register 了解有关说明。未进行注册并不影响您的有限质保权利。

首先尝试这些解决方案

如果条形音箱出现问题：

• 确保条形音箱插入了通电的交流（市电）插座中。
• 固定所有连接线并确定连接是正确的。
• 检查状态指示灯（请查看第31页）。
• 将条形音箱移到离任何可能的干扰源（无线路由器、无线电话、电视、微波炉等）0.3 - 0.9 m 之外的地方。
• 将条形音箱移到移动设备的建议范围内，以确保其能够正常工作。
• 按照放置原则放置条形音箱（请查看第13页）。
• 拔下电源线至少1分钟，然后重新连接。

其他解决方案

若无法解决问题，请参见下表了解常见问题的症状和解决方法。若仍然无法解决问题，请联系 Bose 客户服务处。

请访问：worldwide.Bose.com/contact

症状 解决方案

遥控器不稳定或失灵

检查电池,查看电池是否已正确安放或是否需要更换(请查看第41页)。将遥控器直接指向条形音箱。当您按下遥控器上的音量上调、音量下调、或静音/取消静音按钮时,查看状态指示灯是否闪烁。拔下电源线至少1分钟,然后重新连接。

症状 解决方案

没有声音	取消条形音箱的静音。提高音量。确保音频连接线已插入电视上带有标志的Audio Output或Audio OUT而不是Audio Input或Audio IN端口。只能使用一条音频连接线。如果使用有线电视接收器/机顶盒或其他第二音频源的声音信号,请选择正确的电视输入。启用电视的音频输出并选择正确的设置,例如立体声或51声道音频。请参阅电视的用户指南,了解详细信息。使用备用设置方法(请查看第32页)。如果连接两个音频源:关闭另一个音频源。确保您未使用光缆和同轴线缆。如果条形音箱已连接到标签为VARIABLE (VAR)的电视输出,关闭电视扬声器,将电视音量设置为最大音量的75%,然后取消电视静音。如果通过电视耳机输出实现连接,请将电视音量调高到最大限值。
声音来自电视扬声器	关闭电视扬声器(请查看第19页)。静音或降低电视音量。

症状 解决方案

条形音箱无法播放Bluetooth 设备上的音频	在条形音箱上:- 连接设备(请查看第28页)。- 清空条形音箱的设备列表(请查看第30页)。- 尝试连接不同的设备。在启用Bluetooth 的设备上:- 关闭Bluetooth 功能,然后再打开。- 从Bluetooth 菜单中删除条形音箱。再次连接。- 请使用其他音乐源。- 检查Bluetooth 设备的兼容性。请参阅Bluetooth 设备的用户指南。调高条形音箱、移动设备和音乐源的音量。确保您使用的是正确的设备。如果连接了超过一台Bluetooth 设备,暂停第一台设备上的音频,然后播放另一台设备上的音频。不使用另一台Bluetooth 设备时将其断开。请查看第44页上的“没有声音”或“声音失真”。
声音失真	如果条形音箱与标示有VARIABLE (VAR) 的电视输出连接,则降低电视音量。将音频源连接到条形音箱(请查看第33页)。如果壁挂安装条形音响,调整音量(请查看第14页)。
Soundbar 未连接到Bose Home Speaker或 Bose Soundbar	确保您的条形音箱已准备好连接:在Bose Solo Soundbar Series II 遥控器上,按住Bluetooth 按钮*直到Bose Solo Soundbar Series II 上的Bluetooth 指示灯闪烁蓝色光。确保Bose Solo Soundbar Series II 在Bose Home Speaker 或 Bose Soundbar 的9米范围内。
Soundbar 无法重新连接到先前连接的Bose Home Speaker 或 Bose Soundbar	使用Bose Music 应用连接。您可以从“设置”菜单中访问此选项。
当连接到Bose Home Speaker 或 Bose Soundbar 时音频延迟	请访问:btu.Bose.com 并检查可用的软件更新。

請閱讀並保管好所有安全、安全性和使用指示。

Bose Corporation 在此聲明本產品嚴格遵守 2014/53/EU 指令和其他所有適用於歐盟指令要求中的基本要求和其他相關規定。您可以從以下位置找到完整的符合聲明：

1. 閱讀這些指示。
2. 保留這些指示。
3. 注意所有警告。
4. 請遵守所有指示。
5. 不要在水邊使用此裝置。

6. 只能用乾布清潔。

7. 請勿堵塞任何通風口。請按照製造商的指示安裝。

8. 請勿將其安裝在任何熱源旁，例如暖氣片、熱調節裝置、火爐或可產生熱量的其他設備（包括擴音器）。

9. 請勿讓極化或接地類型插頭的安全作用失效。極化插頭有兩個片，一個比另一個寬。接地類型插頭有兩個刃片和第三接地尖頭。寬刃片或第三尖頭旨在保護您的安全。如果提供的插頭不適合您的插座，請諮詢電機人員以更換過時的插座。

10. 防止踩踏或擠壓電源線，尤其是插頭、電源插座以及裝置上的出口位置。

11. 只能使用製造商指定的附件/配件。

12. 只能使用製造商指定或隨本裝置一起銷售的推車、支架、三角架、托架或工作台。如果使用推車，則在移動推車/設備時應格外小心，以避免因傾倒而造成傷害。

13. 在雷雨天氣或者如果長時間不使用，請拔下裝置插頭。

14. 任何維修事宜均請向合格的人員諮詢。如果本裝置有任何損壞，均需進行維修，例如電源線或插頭受損；液體濺入或物體落入裝置內；本裝置受淋或受潮、不能正常工作或跌落。

警告/小心

此符號表示本指南中提供了重要的操作和維護指示。

請勿吞咽電池，存在化學灼傷危險。此產品提供的遙控器中包含一個紐扣式電池。若吞入紐扣式電池，會在2小時內造成嚴重體內灼傷，並可能導致死亡。不要讓兒童接觸新的和用過的電池。如果電池倉沒有關緊，請停止使用遙控器並且不要讓兒童接觸。如您認為電池可能已被吞入或被塞入體內的任何部位，請立即就醫。為了避免爆炸、火災或化學灼傷，請小心替換電池，只能使用有關機構認可的（例如：UL）CR2032或DL20323伏鋰電池。正確並及時處理用過的電池。請勿對其充電、拆解、加熱到212°F (100°C)以上或焚化。

本產品含有磁性材料。諮詢醫生了解此裝置是否會影響植入式醫療裝置。

·為減少著火或電擊的危險，請勿使本產品受淋或受潮。
- 本裝置不得受液體淋濺或噴灑，不得將裝有液體的物體（如花瓶等）置於本產品上或本產品附近。
- 保持產品遠離火源和熱源。請勿將明火火源（如點燃的蠟燭）置於本產品上或靠近本產品。
- 未經授權切勿改裝本產品。
·切勿為此產品使用逆變器。
- 請勿在汽車或船舶上使用本產品。
· 本系統隨附的揚聲器線纜和互連連接線不可用於入牆式安裝。請根據當地建築法規選取正確的入牆式安裝線纜和連接線。
· 產品僅使用隨附的電源。
- 如果將電源插頭或設備耦合器用作斷路設備，那麼此類斷路裝置應當保持可以隨時恢復工作的狀態。
· 產品標籤位於產品底部。
·請勿使含電池產品過熱（例如請避免陽光直射並遠離火源等）。
- 只能使用本產品自帶的安裝金屬件。
·請勿將其安裝在不結實或有潛在危險的表面，比如佈線或鋪設管道的地方。如果您不確定如何安裝本支架，請聯絡合格的專業安裝人員。確保支架安裝時遵循當地建築規範。
· 僅用於在以下類型的表面上安裝：

- 牆板 ≥ 38'' (10 公釐 )

- 磚石

如果不是安裝在上述表面上，請聯絡專業安裝人員。

- 由於有通風需求，Bose 不推薦把產品放置在有限的空間中，比如壁腔或封閉式櫥櫃。

·請勿將支架或產品放置或安裝在任何熱源旁，比如火爐、暖氣片、熱調節裝置或可產生熱量的其他裝置（包括擴音器）。

溶劑、潤滑劑或清潔劑警告

警告：安裝期間，請勿在 Bose 揚聲器和相連五金部件上或附近使用任何種類的碳氫溶劑、潤滑劑或清潔劑。在安裝錨栓和螺絲上或附近使用該等碳氫潤滑劑、溶劑或清潔劑會使塑膠材質降解，可能導致產品破裂或提早故障。

備註：本裝置已經過測試，符合 FCC 規則第 15 部分有關 B 類數位裝置的各項限制。這些限制性規定旨在防範安裝在住宅中的裝置產生有害干擾。本裝置產生、使用並可能發散無線射頻能量，如果不按照指示安裝和使用，則可能會對無線電通訊造成有害干擾。然而，按照指示安裝並不能保證某些安裝不會發生干擾。如果本裝置確實對無線電或電視接收造成有害干擾（可透過關閉和開啟本裝置來確定），使用者可嘗試採取以下一種或多種措施來糾正干擾：

• 重新調整接收天線的方向或位置。
• 增大本裝置和接收器的間距。
  · 將本裝置和接收器電源線插入不同線路上的插座中。
  • 請諮詢經銷商或有經驗的無線電/電視技術人員以獲得協助。

未經 Bose Corporation 明確批准，擅自變更或改裝本裝置會使使用者操作本裝置的權利失效。

本裝置符合 FCC 規則第 15 部分規定和加拿大 ISED 免許可證 RSS 標準。本裝置工作時應滿足下列兩種情形：(1) 本裝置不會造成有害干擾；(2) 本裝置必須承受任何接收到的干擾，包括可能造成裝置異常工作的干擾。

您在安裝和操作本設備時，身體應距離本輻射體至少20公分。

CAN ICES-3(B)/NMB-3(B)

根據能源相關產品的生態設計要求指令（2009/125/EC），本產品符合下列規範或文件：條例 (EC) 1275/2008 號根據條例 (EU) 801/2013 號修訂。

必要的電源狀態資訊	電源模式
	待命 網路待命
在230V/50Hz輸入的情況下,指定電源模式下的功耗	≤0.5 WN/A*
設備等待多長時間自動切換入模式 <2.5小時	N/A*
在230V/50Hz輸入的情況下,若所有有線網路連接埠已連接且所有無線網路連接埠已啟動,網路待命的功耗	NAN/A*
網路連接埠取消啟動/啟動流程。取消啟動所有網路將啟用待命模式。	Bluetooth*:按住Bluetooth按鈕10秒,清空配對清單後即可取消啟動。與Bluetooth音訊源配對可啟動。*產品的Bluetooth連線不使用網路待命模式,而且無法透過Wi-Fi®或乙太網路進行網路設定。

外接電源供應器技術資訊

根據能源相關產品的生態設計要求指令（2009/125/EC），本產品隨附的外接電源供應器符合下列規範或文件：委員會法規 (EU) 2019/1782

製造商 Bose Products B.V.
商業註冊號碼 36037901
地址	Gorslaan 601441 RG PurmerendThe Netherlands
型號 DT20V-1.8C-DC
輸入電壓 100V-240V
輸入交流頻率 50Hz/60Hz
輸出電壓 20V DC
輸出電流	1.8A
輸出功率	36W
平均主動效率 89.6%
低載效率 (10%) 90.1%
無載功耗 0.08W

歐洲：

工作頻段 2400 至 2483.5 MHz。

最大傳輸功率低於 20 dBm EIRP。

最大傳輸功率低於監管限制，因此無需 SAR 測試並根據適用法規豁免。

此符號表示本產品不得作為生活垃圾丟棄，必須送至相關回收部門循環利用。適當的處理和回收有助於保護自然資源、人類健康以及自然環境。想了解更多有關本產品的處理和回收資訊，請與當地民政部門、廢棄物處理服務機構或售出本產品的商店聯絡。

低功率電波輻射性電機管理辦法

第十二條

經型式認証合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。

第十四條

低功率射頻電機之使用不得影響飛航安全及干擾合法通訊；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。前項合法通訊，指依電信法規定作業之無線電通訊。

低功率射頻電機須忍受合法通訊或工業、科學及醫療用電波輻射性裝置之干擾。

生產日期：序號中第八位數字表示生產年份；「0」表示2010年或2020年。

中國進口商：Bose 電子（上海）有限公司，中國（上海）自由貿易試驗區，日櫻北路 353 號，9 號廠房 C 部

歐洲進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands

台灣進口商：Bose 台灣分公司，台灣 104 台北市民生東路三段 10 號，9F-A1

電話：[phone]

加利福尼亞：裝有含高氯酸鹽材料的鋰離子電池 - 可能需要採取特殊的處理方法。請瀏覽：www.dtsc.ca.gov/hazardouswaste/perchlorate

中國危險物質限用表

有毒或有害物質或元素的名稱及成分
	有毒或有害物質或元素
零件名稱	鉛(Pb)	汞(Hg)	鎘(Cd)	六價鉻(CR(VI))	多溴化聯苯(PBB)	多溴二苯醚(PBDE)
印刷電路板	X00000
金屬零件 X00000
塑膠零件 000000
揚聲器 X00000
連接線 X00000
此表格符合SJ/T11364條款。O:表示此零件中所有同類物質包含的有毒或有害物質低於GB/T26572中的限定要求。
X:表示此零件使用的同類物質中至少有一種包含的有毒或有害物質高於GB/T26572中的限定要求。

台灣 BSMI 限用物質含有情況標示

序號和型號位於條形音箱的底部以及遙控器的包裝上。

序號：

型號：418775

請將收據連同使用者指南存放在一起。現在是註冊您的 Bose 產品的好機會。

您可以到 global.Bose.com/register 輕鬆完成註冊。

安全性資訊

本產品含有軟體。Bose 可不時提供更新，包括解決可能影響產品功能的安全問題之更新。您必須負責為自己擁有的產品套用更新，並可透過聯絡 Bose 客戶服務中心取得更新。請造訪：worldwide.Bose.com/contact

Bluetooth ^® 文字標記和徽標是由 Bluetooth SIG, Inc. 所擁有的註冊商標，Bose Corporation 對上述標記的任何使用都遵守許可規定。

DOLBY AUDIO™

經 Dolby Laboratories 授權製造。Dolby、Dolby Audio 以及雙 D 符號是 Dolby Laboratories 的商標。

HDMI®

HDMI、HDMI High-Definition Multimedia Interface 和 HDMI 標誌是 HDMI Licensing Administrator, Inc. 的商標或註冊商標。

Bose、Bose Home Speaker、Bose Music、Bose Portable Home Speaker、Bose Solo Soundbar Series、Bose Soundbar 和 SimpleSync 是 Bose Corporation 的商標。

Bose 公司總部：1-877-230-5639

©2020 Bose Corporation。未經事先書面許可，不得複製、修改、發行或以其他方式使用本資料的任何部分。

裝箱單

内件 12

條形音箱放置

建議 13

牆式安裝條形音箱.... 14

調整牆裝音訊.... 14

設定條形音箱

連接線選項.... 15

將條形音箱連接到電視.... 16

選項 1：光纖（首選）.... 16

選項 2：同軸電纜（未提供）..... 17

將條形音箱連接到電源.... 18

安裝環.... 18

關閉電視揚聲器.... 19

檢查聲音 19

條形音箱控制項

遙控器功能.... 20

電源 21

自動喚醒.... 22

音量 23

音訊源 24

對話模式 25

調節低音 26

重設低音 27

程式設計協力廠商遙控器 27

BLUETOOTH® 連接

連接行動裝置.... 28

斷開行動裝置.... 29

重新連接行動裝置.... 29

連接其他行動裝置.... 30

切換連接的裝置.... 30

清除條形音箱的裝置清單 30

條形音箱狀態

電源、音量和錯誤狀態.... 31

Bluetooth 狀態 31

其他設定

電視上連接的訊號源無聲音 32

電視上無光纖連接埠或同軸連接埠 32

將訊號源連接到條形音箱 33

將音訊源的類比連接埠連接至條形音箱.... 34

將兩個訊號源連接到條形音箱 35

使用連接到條形音箱的兩個訊號源 37

將電視的耳機連接埠連接至條形音箱.... 38

連接 BOSE 產品

連接 Bose Home Speaker 或 Soundbar 39

相容產品.... 39

使用 Bose Music 應用程式連接.... 39

重新連接至 Bose Home Speaker 或 Soundbar 40

維護與保養

更換遙控器電池.... 41

清潔條形音箱 42

更换零件和配件.... 42

有限保固 42

疑難排解

首先嘗試這些解決方案.... 43

其他解决方案.... 43

内件

請確認包裝箱中內含以下部件：

BAR ...

Bose Solo Soundbar Series II 電源供應器 電源線 *

* 可能隨附多條電源線。請使用適用於您所在地區的電源線。

備註：如果產品部分損壞，請勿使用。請聯絡 Bose 授權經銷商或 Bose 客戶服務中心。

• 將條形音箱放於金屬櫃之外並遠離金屬櫃、其他音訊/視訊元件和直接熱源。
• 將條形音箱放到電視正下方（最佳）或正上方，使格柵朝向房間。
• 將條形音箱放在橡膠底座上並置於穩定的水平表面。為保證適當支撐，兩個支腳都必須靠在表面上。振動會導致條形音箱移動，尤其在光滑表面（大理石、玻璃或高度拋光的木材）上，這種情況特別突出。
• 如果將條形音箱放在架子或電視架上，一定要使條形音箱前側儘量靠近架子或電視架前沿以獲得最佳音質。
• 使條形音箱的後側與任何其他表面保持至少 1 ~cm 的距離。堵塞這一側的連接埠會影響音質。
• 確保附近有交流（市電）插座。
• 為了避免無線干擾，應使其他無線設備遠離條形音箱 0.3 - 0.9 公尺。
• 為了獲得最佳音質，請勿將條形音箱放置於封閉式機櫃或斜放在角落。
• 請勿在條形音箱上放置任何物品。

小心：在使用時請勿將條形音箱躺放、側放、倒放。

您可以在牆壁上安裝條形音箱。請遵照隨附條形音箱的安裝說明。

小心：不要使用任何其他硬體安裝條形音箱。

調整牆裝音訊

按住遙控器上的「對話模式」按鈕□5秒，直至條形音箱上的狀態指示燈閃爍琥珀色（請參見第31頁）。

BOSE

備註：如果從牆上取下條形音箱，請將條形音箱重複設定為預設音訊設定。

連接線選項

從兩種連接線選項中選擇其一，將電視連接到條形音箱。

• 選項1：光纖（首選）
  • 選項 2：同軸電纜（未提供）

備註：如果您的電視沒有光纖或同軸連接埠，請參閱第32頁上的「其他設定」。

1. 在電視背面，找出 Audio OUT（光纖）連接埠面板。

備註：您必須透過 Audio OUT 面板連接音訊線。

您的電視連接埠面板可能與圖示有所不同。查看 連接埠的形狀或顏色（同軸）。 Audio OUT OpticalCoaxial OpticalCoaxial Audio IN 選項1： 光纖（數位音訊） 是首選連接方法。 或 選項2： 同軸線纜（數位音訊） 無可用的光纖輸出時使用。

1. 選擇音訊連接線。

將條形音箱連接到電視

選項 1：光纖（首選）

1. 移除光纜兩端的保護蓋。

小心：確定您已移除光纜兩端的保護蓋。如插入插頭時連上蓋或定位不正確，則會損壞插頭和/或連接埠。

1. 將連接線一端的插頭對準電視的 OPTICAL OUT（光纖輸出）連接埠，並小心插入。
2. 握住光纖電纜另一端的插頭，使 Bose 商標朝下。
3. 將插頭對準條形音箱的 OPTICAL In（光纖輸入）連接埠，並小心插入。

備註：連接埠帶有鉸鏈門，插入插頭時鉸鏈門會向內旋。

1. 請將插頭牢固地插入連接埠中，直到聽到或感覺到一聲嘢噠聲。

1. 將同軸電纜的一端插入電視的同軸連接埠中。
2. 將同軸電纜的另一端插入條形音箱上的 Coaxial（同軸）連接埠中。

1. 將電源供應器連接到條形音箱背面的 Power（電源）連接埠。
2. 將電源線的另一端插入通電的交流（市電）插座中。

條形音箱開啟並發出提示音。

安裝環

如要將電源供應器隱藏在安裝後的電視後面，使用束線帶或束線夾（未提供）將安裝環固定到電視的壁掛架上。

關閉電視揚聲器

為避免聽到的聲音失真，請關閉電視揚聲器。

有關詳情，請參閱電視的使用者指南。

提示：音訊設定通常可在「設定」功能表中找到。

檢查聲音

1. 打開電視。
2. 若您在使用有線電視/衛星接收盒或其他輔助音訊源：

a. 開啟此音訊源電源。
b. 選擇正確的電視輸入。

1. 打開條形音箱（請參見第 21 頁）。

條形音箱將發出聲音。

1. 在遙控器上，按下靜音按鈕。

電視揚聲器或條形音箱應該不會發出聲音。

備註：如果您未聽到條形音箱的聲音或聽到電視揚聲器發出聲音，請參見第43頁上的「疑難排解」。

遙控器功能

使用遙控器控制條形音箱和 Bluetooth 連線。

電源按鈕（請參見第21頁） 音量上調（請參見第23頁） 音量下調（請參見第23頁） 靜音/取消靜音（請參見 第23頁） 電視按鈕（請參見第24頁） Bluetooth 按鈕（請參見第24頁） 調校低音（請參見第26頁） 對話模式（請參見第25頁）

電源

按下遙控器上的「電源」按鈕 ⊙ 以開啟或關閉條形音箱。

BOSE

打開電源後，條形音箱會預設連接上次的有效音訊源。

注意：

• 將條形音箱插入交流電源插座後，條形音箱會自動打開。
• 第一次打開條形音箱時，條形音箱預設設定為 TV □ 音訊源。
  • 條形音箱空間 60 分鐘後會關閉。

自動喚醒

您可將條形音箱設定為只要收到聲音訊號便自動喚醒。

如要在自動喚醒與預設電源設定之間切換，按住遙控器上的「電源」按鈕心，直至您聽到三個提示音，並且條形音箱上的指示燈閃爍3次（請參見第31頁）。

BOSE

條形音箱關閉且啟用自動喚醒時，狀態指示燈呈暗琥珀色光亮起。

音量

音量上調	按下+。備註:要快速提高音量,按住+。
音量下調	按下一。備註:要快速降低音量,按住一。
靜音/取消靜音	按下※。將音訊靜音後,狀態指示燈會閃爍綠色光,直到音訊恢復。備註:啟用「對話」模式及靜音後,狀態指示燈會閃爍琥珀色光。提示:您也可以按下+來恢復音訊。

音訊源

您可以使用遙控器控制電視和 Bluetooth 連接。

如要選取音訊源，在遙控器上按下所需按鈕（電視按鈕 □或 Bluetooth 按鈕）。

BOSE

對話模式

「對話」模式透過調整系統的音調平衡提高電影、電視節目和播客中對話和人聲的清晰度。

在遙控器上按下「對話」模式按鈕□以切換「對話」模式和預設音訊設定。

BOSE

啟用「對話」模式後，狀態指示燈會發出琥珀色光（請參見第31頁）。

備註：啟用「對話」模式後，即使您切換至其他音訊源或關閉條形音箱，您目前的音訊源仍然會啟用該模式。如要停用音訊源的「對話」模式，請再次按下 ^+ 。

調節低音

1. 在遥控器上，按下 BASS。

BOSE

在條形音箱上，狀態和 Bluetooth 指示燈會閃爍白色光 3 次。

2. 使用以下方式之一調整低音：

• 按下音量上調按鈕 + 以增加低音。
• 按下音量下調按鈕－以降低低音。

條形音箱上的狀態和 Bluetooth 指示燈將會亮起，顯示目前低音設定。

備註：對於僅對話節目（如新聞和脫口秀）的最佳音質，請參閱第25頁上的「對話模式」。

重設低音

在遙控器上，按住 BASS 直到條形音箱上的狀態和 Bluetooth 指示燈閃爍 3 次。

您可程式設計協力廠商遙控器，如有線/衛星電視盒遙控器，使其可控制條形音箱。請參見協力廠商遙控器的使用者指南或網站，了解相關指示。

程式設計後，可使用協力廠商遙控器控制電源開關和音量等基本功能。

使用 Bluetooth 無線技術可以從智慧型手機、平板電腦和膝上型電腦等行動裝置上串流音樂。要從裝置上串流音樂，必須先將裝置連接到條形音箱。

連接行動裝置

1. 在遙控器上，按住 Bluetooth 按鈕➢直到條形音箱上的 Bluetooth 指示燈閃爍藍光。

Power + - HASS +/- -+/- BOSE

1. 打開行動裝置上的 Bluetooth 功能。

提示：Bluetooth 功能表通常在「設定」功能表中。

3. 在裝置清單中選取條形音箱系統。

連接後，您會聽到提示音。Bluetooth 指示器發出穩定的白色光。條形音箱名稱顯示在行動裝置清單中。

斷開行動裝置

使用行動裝置的 Bluetooth 功能表斷開與條形音箱的連接。

提示：您還可以透過停用行動裝置上的Bluetooth功能來斷開連接。停用Bluetooth功能後，所有其他裝置連接都將中斷。

重新連接行動裝置

按下遙控器上的 Bluetooth 按鈕。

條形音箱嘗試重新連接兩台最近連接的裝置。連接後，條形音箱上的 Bluetooth 指示燈閃爍白色光。

注意：

• 請確保您的行動裝置已啟用 Bluetooth 功能。
• 裝置必須在條形音箱的 9 m 範圍內且已開啟電源。

連接其他行動裝置

條形音箱的裝置清單中最多可儲存八台裝置，並且條形音箱一次可以主動連接兩台裝置。

備註：您一次只能播放一台裝置的音訊。

1. 在遙控器上，按住 Bluetooth 按鈕>直到條形音箱上的 Bluetooth 指示燈閃爍藍光。

2. 從行動裝置的裝置清單中選取條形音箱。

備註：請確保您的行動裝置已啟用Bluetooth功能。

切換連接的裝置

1. 暫停第一台裝置上的音訊。
2. 播放第二台裝置上的音訊。

清除條形音箱的裝置清單

1. 在遙控器上，按住 × 10 秒，直到條形音箱上的 Bluetooth 指示燈閃爍藍光。
2. 從裝置上的 Bluetooth 清單中刪除您的條形音箱。

所有裝置已被刪除，條形音箱可開始連接（請參見第28頁）。

條形音箱正面的 LED 指示燈顯示條形音箱狀態。

ROSE Bluetooth 指示燈 狀態指示燈

電源、音量和錯誤狀態

顯示電源、媒體音量和錯誤狀態。

狀態指示燈活動 系統狀態

關閉 關閉電源(待命)
綠色光恆亮 接通電源
閃爍綠色光 靜音
發出暗淡的琥珀色光 待命,啟用自動喚醒
琥珀色光恆亮 對話模式
閃爍琥珀色光 對話模式,已靜音
閃爍紅色光 錯誤-聯絡 Bose 客戶服務中心

BLUETOOTH 狀態

顯示行動裝置的 Bluetooth 連接狀態。

閃爍藍色光	準備連接
閃爍白色光	正在連接
白色光恆亮	已連接

出於以下原因，您可能需要使用以下替代設定方法：

• 電視上連接的訊號源無聲音。
• 電視上無光纖連接埠或同軸連接埠。

電視上連接的訊號源無聲音

部分電視無法將已連接訊號源的聲音傳送到條形音箱。使用備用設定方法直接將訊號源連接到條形音箱。

問題 解決方法

電視上連接的訊號源無聲音	從兩種數位連接線選項中選取一種將訊號源連接到條形音箱(請參見第33頁)。
電視上連接的兩個訊號源無聲音	使用選項1或選項2將訊號源連接到條形音箱(請參見第35頁)。

電視上無光纖連接埠或同軸連接埠

部分電視沒有光纖連接埠或同軸連接埠。使用備用設定方法將訊號源連接到條形音箱。

問題 解決方法

電視只有一個類比連接埠	使用3.5mm到RCA的立體聲連接線(未提供)連接電視。請參見第34頁。
電視只有一個耳機連接埠	使用3.5mm立體聲連接線(未提供)連接電視。請參見第38頁。
電視沒有音訊輸出	使用另一個訊號源(例如有線/衛星電視盒)上的音訊輸出來連接到條形音箱(請參見第33頁)。

將訊號源連接到條形音箱

如果連接到電視的一個訊號源沒有聲音，例如 DVD/Blu-ray Disc™ 播放機、有線/衛星電視盒、遊戲系統或 DVR，請使用音訊連接線將音訊源直接連接到條形音箱。

小心：如果使用光纖連接線，則需拔下兩端的保護蓋。如插入插頭時定位不正確，則會損壞插頭和/或連接埠。

1. 在訊號源背面，找出 Audio OUT（數位）面板。

1. 選擇音訊連接線。
2. 如果您還沒有，請從條形音箱上斷開電視連接。
3. 使用音訊連接線將音訊源的 Audio OUT（數位）面板與條形音箱相連。

備註：切勿從電視上斷開訊號源的視訊線，例如 HDMI 連接線。

將音訊源的類比連接埠連接至條形音箱

如果您的訊號源沒有光纖連接埠或同軸連接埠，而只有類比連接埠（紅白色），請使用 3.5 mm RCA 立體聲連接線（未提供）連接條形音箱。

1. 如果您還沒有，請從條形音箱上斷開電視連接。
2. 將 RCA 類比線纜插入訊號源上的 Audio OUT RCA（紅白色）連接埠。
3. 將立體聲插頭插入條形音箱的 AUX 連接埠中。

條形音箱連接埠面板

TV Input AUX Optical Coaxial Power Service 3.5 mm RCA 立體聲 連接線（未提供） Audio OUT 訊號源連接埠 面板 R L

將兩個訊號源連接到條形音箱

如果連接到電視的任何訊號源沒有聲音，例如 DVD/Blu-ray Disc™ 播放機、有線/衛星電視盒、遊戲系統或 DVR，請將音訊源直接連接到條形音箱。每個訊號源只能使用一條音訊線。

1. 在每個訊號源背面，找出 Audio OUT（數位）面板。
2. 使用選項1或選項2為每個訊號源選擇一條獨立的音訊線（請參見第36頁）。

備註：您必須僅使用選項1或選項2。切勿同時使用同軸電纜（未提供）和光纖連接線。

1. 如果您還沒有，請從條形音箱上斷開電視連接。
2. 用音訊線將各個訊號源的 Audio OUT（數位）面板分別與條形音箱相連。

備註：切勿從電視上斷開訊號源的視訊線，例如 HDMI 連接線。

選項1

下圖是使用光纖連接線和3.5公釐RCA立體聲連接線（未提供）連接兩個訊號源的情況。

小心：如果使用光纖連接線，則需拔下兩端的保護蓋。如插入插頭時定位不正確，則會損壞插頭和/或連接埠。

條形音箱連接埠面板 TV Input AUX Optical Coaxial Power Service Audio OUT 音訊源1 R CoaxialOptical 3.5公釐 RCA 立體聲連接線 （未提供） Audio OUT 音訊源2 R CoaxialOptical

選項2

下圖是使用同軸電纜（未提供）和 3.5 公釐 RCA 立體聲連接線（未提供）連接兩個訊號源的情況。

使用連接到條形音箱的兩個訊號源

不使用訊號源時將其關閉。若要使一個訊號源向條形音箱發送聲音，另一個訊號源必須關閉。

將電視的耳機連接埠連接至條形音箱

如果您的電視只有耳機連接埠，則需要一條 3.5 公釐立體聲連接線（未提供）才能連接到條形音箱。

1. 將 3.5 公釐立體聲連接線的一端插入電視耳機連接埠中。
2. 將連接線的另一端插入條形音箱上的 AUX 連接埠。

條形音箱連接埠面板

TV Input AUX Optical Coaxial Power Service Audio OUT 電視耳機面板（或其他 可變音訊輸出） 3.5公釐立體聲連接線 （未提供）

1. 確保您的電視揚聲器已經開啟。

請參閱電視的使用者指南，了解詳細資訊。

1. 為保證條形音箱有最佳的音量控制，

a. 將電視的音量設定為最大音量的 75%。
b. 使用遙控器設定條形音箱音量。

連接 BOSE HOME SPEAKER 或 SOUNDBAR

透過 Bose SimpleSync 技術，您可以將 Bose Solo Soundbar Series II 與 Bose Home Speaker 或 Bose Soundbar 連接，以同時在兩間不同的房間內聽同一首歌曲。

備註：SimpleSync 技術的一般 Bluetooth 無線連接範圍為 9 公尺。牆壁或建材可能會影響接收效能。

相容產品

您可以將 Bose Solo Soundbar Series II 與 Bose Home Speaker 系列的任何產品連接。

熱門的相容產品包括：

• Bose Soundbar 700
• Bose Soundbar 500
• Bose Home Speaker 500
• Bose Home Speaker 300
• Bose Portable Home Speaker

新產品將定期新增。如需完整清單和更多資訊，請造訪：worldwide.Bose.com/Support/Groups

使用 Bose Music 應用程式連接

1. 在 Bose Solo Soundbar Series II 遙控器上，按住 Bluetooth 按鈕 ✗ 直到 Bose Solo Soundbar Series II 上的 Bluetooth 指示燈閃爍藍色光。
2. 在 Bose Music 應用程式的我的 Bose 畫面上，選取您的 Bose Home Speaker 或 Bose Soundbar。

備註：要返回至我的 Bose 畫面，點選螢幕左上角的6回。

1. 點選螢幕右下角的產品影像。

2. 點選群組揚聲器。

3. 按照應用程式指示操作，使用 SimpleSync 連接新的 Bluetooth 裝置。

注意：

• 確定 Bose Solo Soundbar Series II 在 Bose Home Speaker 或 Bose Soundbar 的 9 公尺範圍內。
• 您每次僅可以將 Bose Solo Soundbar Series II 與一個產品連接。

重新連接至 BOSE HOME SPEAKER 或 SOUNDBAR

開啟 Bose Solo Soundbar Series II 電源（請參見第 21 頁）。

Bose Solo Soundbar Series II 會嘗試連接最近連接的兩台 Bluetooth 裝置，包括 Bose Home Speaker 或 Bose Soundbar。

注意：

• Bose Home Speaker 或 Bose Soundbar 必須在連接範圍內 (9 公尺) 且已開啟電源。
• 如果 Bose Solo Soundbar Series II 無法連接，請使用 Bose Music 應用程式連接。您可以從「設定」功能表中存取此選項。

更換遙控器電池

條形音箱遙控器使用 CR2032 電池。

1. 向左旋轉電池蓋（逆時針），然後移除上蓋。

1. 將新電池平面朝上插入，並且能看到 + 標誌。

1. 重新裝上護蓋，將其向右旋轉（順時針），直到鎖定到位為止。

清潔條形音箱

使用乾燥的軟布清潔條形音箱表面。

小心：

• 切勿讓液體濺入條形音箱或任何開口。
• 請勿對條形音箱吹氣。
• 請勿使用吸塵器清潔條形音箱。
• 請勿在條形音箱附近使用噴霧劑。
• 切勿讓物體落入任何開口中。

- 請勿使用任何溶劑、化學品或含酒精、氨水、研磨劑的清潔劑。

更换零件和配件

可透過 Bose 客戶服務中心訂購更換零件和配件。

請造訪：worldwide.Bose.com/support/SBSoloii

有限保固

條形音箱享受有限保固。請瀏覽我們的網站：global.Bose.com/warranty，了解有限保固的詳細資料。

要註冊產品，請造訪 global.Bose.com/register，了解相關指示。未執行註冊並不影響您的保固期權利。

首先嘗試這些解決方案

如果條形音箱出現問題：

• 確保條形音箱插入了通電的交流（市電）插座中。
• 固定所有連接線，確定所有接線是正確的。
• 檢查狀態指示燈（請參見第31頁）。
• 將條形音箱移離至任何可能的干擾源（無線路由器、無線電話、電視、微波爐等）0.3 - 0.9 公尺之外的地方。
• 將條形音箱移至行動裝置的建議範圍內，以確保其能夠正常工作。
• 按照放置原則放置條形音箱（請參見第13頁）。
• 拔掉電源線至少1分鐘，然後重新連接。

其他解決方案

若無法解決問題，請參見下表了解常見問題的症狀和解決方法。若仍然無法解決問題，請聯絡 Bose 客戶服務中心。

請造訪：worldwide.Bose.com/contact

症状 解决方法

遙控器不穩定或失靈

檢查電池,確認已正確安放電池或是否需要更換(請參見第41頁)。將遙控器直接指向條形音箱。當您按下遙控器上的上調音量、下調音量或靜音/取消靜音按鍵時,查看狀態指示燈是否閃爍。拔掉電源線至少1分鐘,然後重新連接。

症状 解决方法

沒有聲音	取消條形音箱的靜音。增大音量。將音訊連接線插入電視上標有Audio Output或Audio OUT的連接埠,而不是Audio Input或Audio IN連接埠。只能使用一條音訊線。如果使用有線/衛星電視盒或其他第二訊號源的聲音,請選取正確的電視輸入。啟用電視的音訊輸出並選擇正確的設定,例如立體聲或51聲道音訊。請參閱電視的使用者指南,了解詳細資訊。使用替代設定方法(請參見第32頁)。如果連接兩個訊號源:關閉另一個訊號源。確定您未使用光纜和同軸電纜。如果條形音箱連接到標籤為ARIABLE(VAR)的電視輸出,關閉電視揚聲器,將電視音量設定為最大音量的75%,然後靜音電視。如果透過電視耳機輸出實現連接,請將電視音量提高到最大。
聲音來自電視揚聲器	關閉電視揚聲器(請參見第19頁)。靜音電視或降低電視音量。

症状 解决方法

條形音箱無法在Bluetooth 裝置播放音訊	在條形音箱上: - 連接裝置(請參見第28頁)。- 清除條形音箱的裝置清單(請參見第30頁)。- 將試連接其他裝置。在您已啟用Bluetooth 的裝置上: - 關閉 Bluetooth 功能再打開。- 在 Bluetooth 功能表中刪除條形音箱。再次連接。- 使用不同的音樂來源。- 檢查啟用 Bluetooth 的裝置的相容性。參閱啟用 Bluetooth 的裝置的使用者指南。調高條形音箱、行動裝置和音樂來源的音量。確定您使用的是正確的裝置。如果連接了多台Bluetooth 裝置,請暫停一台裝置的音訊,然後從第二台裝置播放音訊。不使用啟用 Bluetooth 的裝置時將其斷開。請參閱第44頁上的「沒有聲音」或「聲音失真」。
聲音失真	如果條形音箱與標示有 VARIABLE (VAR) 的電視輸出連接,則降低電視音量。將訊號源連接到條形音箱(請參見第33頁)。如果牆裝條形音箱,調整音量(請參見第14頁)。
條形音箱無法與 Bose Home Speaker 或 Bose Soundbar 連接	確定您的條形音箱可連接:在 Bose Solo Soundbar Series II 遙控器上,按住Bluetooth 按鈕 直到 Bose Solo Soundbar Series II 上的Bluetooth 指示燈閃爍藍色光。確定 Bose Solo Soundbar Series II 在 Bose Home Speaker 或 Bose Soundbar 的9公尺範圍內。
條形音箱無法重新連接先前連接的 Bose Home Speaker 或 Bose Soundbar	使用 Bose Music 應用程式連接。您可以從「設定」功能表中存取此選項。
與 Bose Home Speaker 或 Bose Soundbar 連接時音訊延遲	請造訪 btu.Bose.com 並檢查可用的軟體更新。
