| 品牌 | QSC Audio Products |
| 型号 | ADS82H |
| 产品类型 | 全天候多用途两分频全频扬声器 |
| 类别 | 扩声扬声器 (SR) |
| 覆盖角度 | 90°水平 x 60°垂直（可通过旋转波导调节） |
| 箱体材料 | 抗冲击聚苯乙烯 |
| 网罩类型 | 可拆卸网罩，可涂漆 |
| 输入连接器 | +（红色）和 -（黑色）端子 |
| 标称阻抗 | 8欧姆 |
| 可选兼容支架 | ID-8 / ID-8T IntelliDock，YM-8 / YM-8T 摇篮式支架 |
| 内置变压器（可选） | 适用于ID-8T和YM-8T（70V/100V） |
| 安全绳连接点 | 扬声器背部，靠近底座 |
| 保修 | 3年有限保修（美国） |
| 维护 | 用干布清洁 |
| 涂漆 | 箱体和网罩均可涂漆（需遵循特定流程） |
| 户外使用 | 是，全天候 |
| 极性 | 标记有+和-端子，保持极性正确以获得最佳低频响应 |
| 可维修性 | 交由合格人员维修；QSC提供备件 |
常见问题 - ADS82H QSC
用户关于以下问题的提问 ADS82H QSC
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 扬声器 免费PDF格式！查找您的手册 ADS82H - QSC 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 ADS82H 品牌 QSC.
用户手册 ADS82H QSC
1- 阅读这些规定。
2- 保存这些规定。
3- 注意所有警告。
4- 遵守这些规定。
5- 只能用用干布擦拭。
6- 按照 QSC Audio Product 的说明并在授权的专业工程师的指导下安装。
7- 不要在热源附近安装，热源指可产生热量的设备，如散热器、热中央处理注册器、炉子或者其他设备（包括放大器）。
8- 只使用 QSC Audio Products, Inc. 的配件。
9- 只使用标明为 QSC Audio Products 生产的托架。
10-由合格人员进行维护。设备如果受到损坏，就需要进行维修。

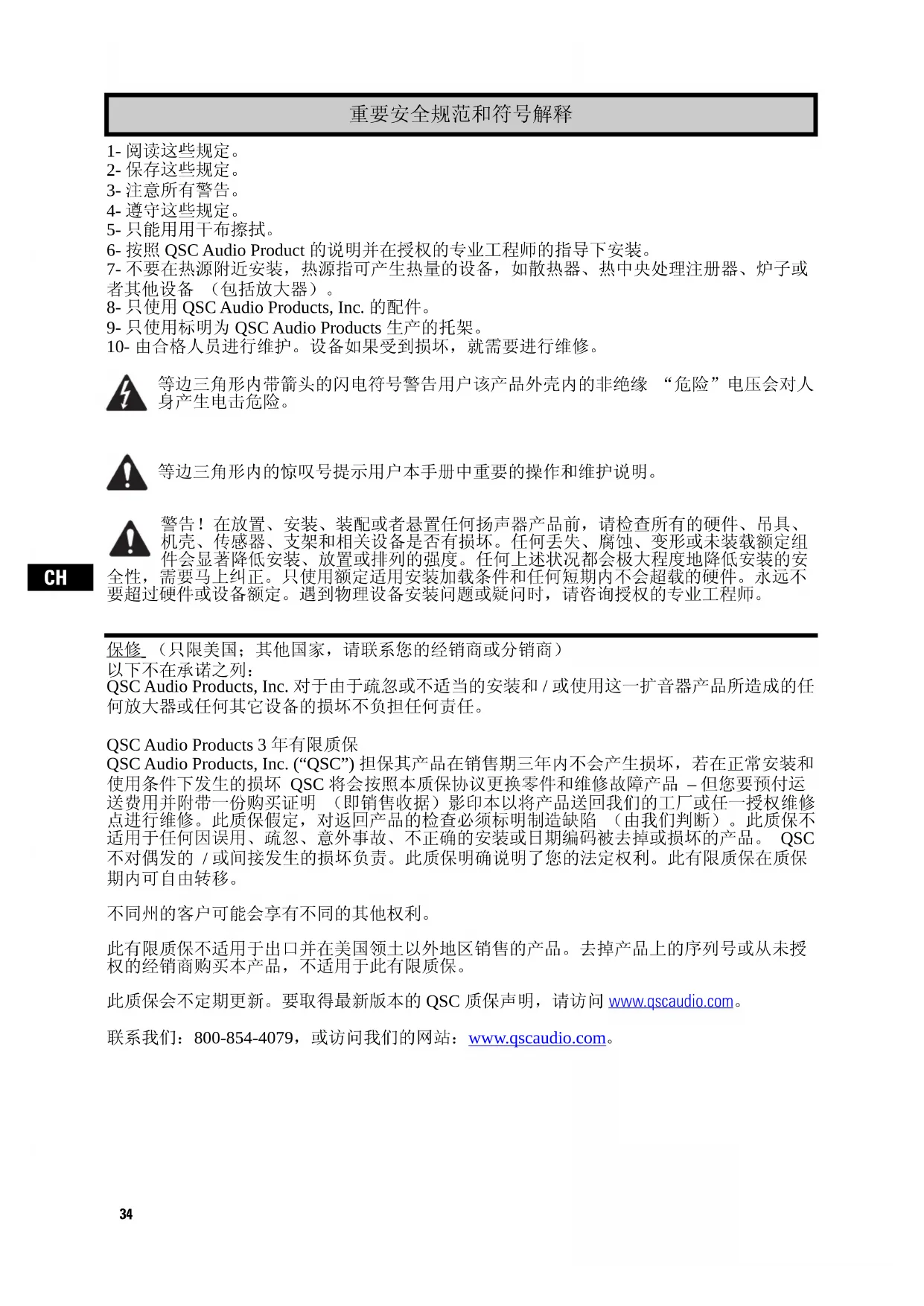

等边三角形内带箭头的闪电符号警告用户该产品外壳内的非绝缘 “危险” 电压会对人身产生电击危险。
等边三角形内的惊叹号提示用户本手册中重要的操作和维护说明。
警告！在放置、安装、装配或者悬置任何扬声器产品前，请检查所有的硬件、吊具、机壳、传感器、支架和相关设备是否有损坏。任何丢失、腐蚀、变形或未装载额定组件会显著降低安装、放置或排列的强度。任何上述状况都会极大程度地降低安装的安需要马上纠正。只使用额定适用安装加载条件和任何短期内不会超载的硬件。永远不硬件或设备额定。遇到物理设备安装问题或疑问时，请咨询授权的专业工程师。
保修（只限美国；其他国家，请联系您的经销商或分销商）
以下不在承诺之列：
QSC Audio Products, Inc. 对于由于疏忽或不适当的安装和 / 或使用这一扩音器产品所造成的任何放大器或任何其它设备的损坏不负担任何责任。
QSC Audio Products 3 年有限质保
QSC Audio Products, Inc. (“QSC”) 担保其产品在销售期三年内不会产生损坏，若在正常安装和使用条件下发生的损坏 QSC 将会按照本质保协议更换零件和维修故障产品 - 但您要预付运送费用并附带一份购买证明 （即销售收据）影印本以将产品送回我们的工厂或任一授权维修点进行维修。此质保假定，对返回产品的检查必须标明制造缺陷 （由我们判断）。此质保不适用于任何因误用、疏忽、意外事故、不正确的安装或日期编码被去掉或损坏的产品。 QSC 不对偶发的 / 或间接发生的损坏负责。此质保明确说明了您的法定权利。此有限质保在质保期内可自由转移。
不同州的客户可能会享有不同的其他权利。
此有限质保不适用于出口并在美国领土以外地区销售的产品。去掉产品上的序列号或从未授权的经销商购买本产品，不适用于此有限质保。
此质保会不定期更新。要取得最新版本的 QSC 质保声明，请访问 www.qscaudio.com。
联系我们：800-854-4079，或访问我们的网站：www.qscaudio.com。
简介
感谢并祝贺您购买 Acoustic Design AD-S82 多用途、全天候扩音器。这些产品是最好的全天候、轻量 SR（声音增强）扩音器系统。要从您的投资中获得最大收益，我们鼓励您仔细阅读本手册。
AD-S82 扩音器系统是全范围、高输出、双向式设计，在轻量的全天候外壳中具有出众的声效和高 SPL。这些扩音器可为众多的 SR 应用提供极好的选择。
覆盖角度
在安装扩音器之前，确定安装方位和您所要的覆盖角度。出厂扩音器的覆盖角度为 90^ （水平） x 60^ （垂直）并有垂直定位的机壳。导波管可以旋转改变覆盖角度。

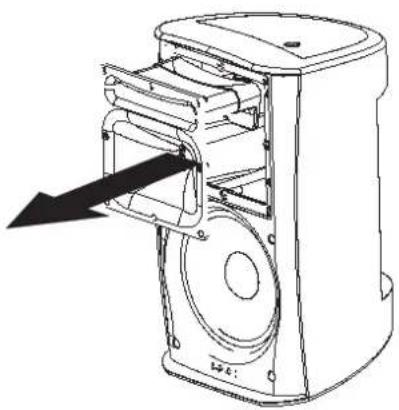

旋转导波管改变 HF 覆盖模式

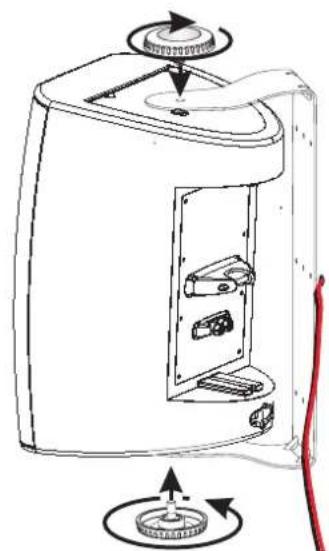

1- 去掉支架。轻轻地、平稳地将支架从定位槽中取出，避免弯曲支架。
2- 去掉八颗导波管固定螺丝。推荐使用 2 号 Phillips 改锥。
3- 探入导波管端口，轻轻地拉出导波管。小心，不要损坏接线、配线或导波管和机壳之间的垫圈。
4- 将喇叭旋转 90^ ，然后将之放回原来位置。确定在旋转装配时，配线不会被过度拉伸或者从其连接处拉松。
5- 在重新安装导波管螺丝前，稍微抬起该设备，确定垫圈安装适当。如果需要，重新放置。将导波管放在原来位置上，安装螺丝。不要拧的过紧。
6- 更换支架。

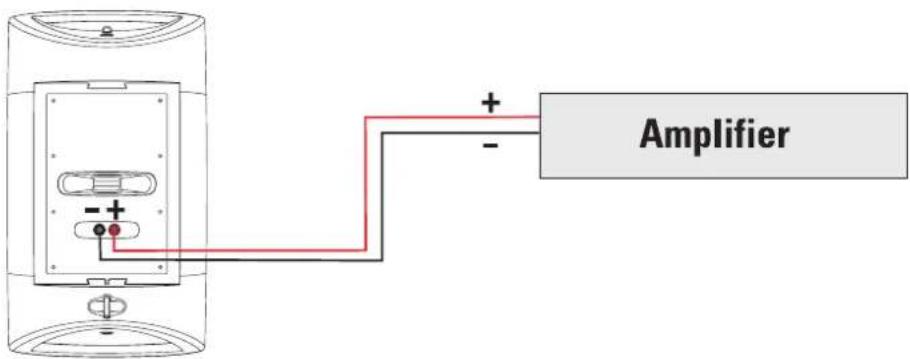

直接连接放大器的 + 和 - 输出到扩音器的 + （红色）和 - （黑色）端。
如果使用可选的 ID-8 或 YM-8 安装硬件，请参考这些硬件随附的说明。
保持整个系统内的扬声器和放大器的极性正确连接。所有标记的扩音器正极端应该连接到放大器的正极输出端。这会使您的系统具有最佳低频输出。
安装
如果只使用扩音器（不选择其他托架），扩音器可设置在任何表面上。安置在平面上时，机壳会向后倾斜一个小角度。
在高输出水平下操作时，如果放置在硬表面上，机壳会产生震动，使机壳移动或蠕动。在机壳下面使用防滑席或自粘橡胶脚防止机壳蠕动。
在扩音器后面，靠近底部，是安全缆连接点。安装强度足够支持几倍于扩音器设备的重量的安全索，以防止扩音器跌落。安全索必须具有第二个支撑点，强度足够支撑数倍于扩音器的重量。
重要事项！确定扩音器正确安装并装备了安全索可拉住扩音器以防止安装失败。
确定安装表面和支持结构强度足够支撑扩音器设备或可能的震动或地震。
连接安全索到扩音器后面底部的接点。确定安全锁、索连接技术、防护硬件和接点在严重安装失败时具有足够强度以支撑数倍于扩音器的重量。
可选托架
ID-8 和 ID-8T IntelliDock™ 托架（YM-8 型号，参见第 6 页）
此种托架有一个快速连接 / 断开销，可提供电线连接和高度可调的球形托架。此种托架使得所有托架和配线的安装以及扩音器安置可在最快的时间内完成。
設備中包括销的安全固定螺丝，所以在没有使用正确使用 Allen （十六分）螺丝起子移除螺丝的的情况下扬声器不能移动。
IntelliDock 托架和其配线穿通套管提供最大的气候抵抗和最大的声音覆盖范围调整。
ID-8T 与 ID-8 是一样的，但配备了一个具有 70V 和 100V 的分布式音频输入功能的音频转换器。
参考托架随附的说明书了解详细信息。
可选的 ID-8 和 ID-8T 安装程序
1- 将球形托架支架安全地放到安装表面上。如果需要可以卸下适配器面板，但我们建议您使用它。确定安装表面和支撑结构强度足够支撑扩音器组件和任何可能的震动或地震。
2- 将扬声器线穿过封盖。将封盖安全地放到球形托架组件上。
可选的 ID-8 和 ID-8T 安装程序 （续）

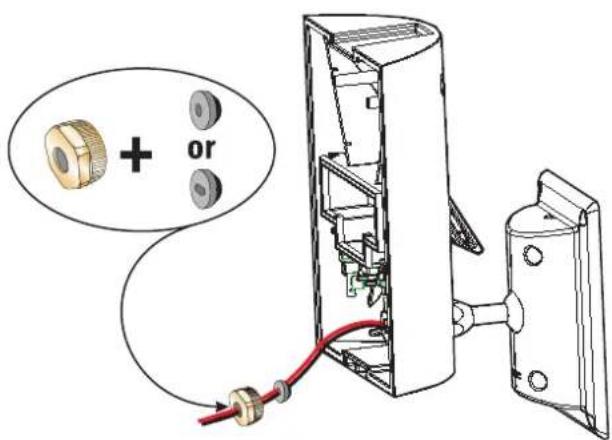

3- 选择合适的橡胶密封垫圈，将扬声器的线穿过它。确定垫圈的锥形端朝向封盖。将垫圈压入座内，将螺母套在扬声器线上，并拧紧。

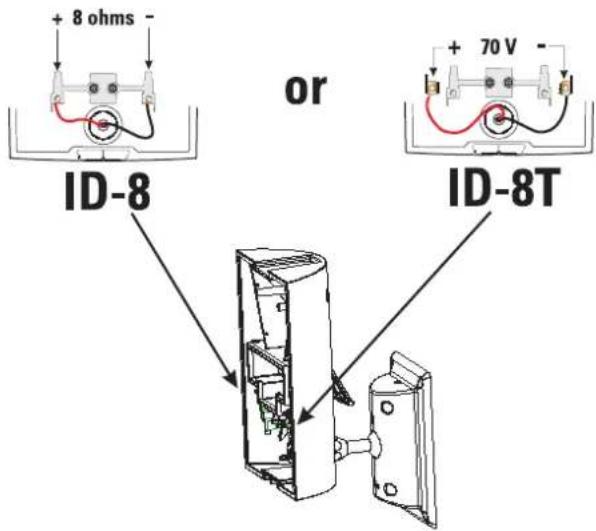

4- 将线裁剪到合适的长度。剥开线端，连接到终端上。
5- 销子打开状态下，用 IntelliDock 调整扩音器，将扩音器滑动到合适位置。将销子按下，直到与锁定位置紧密结合。

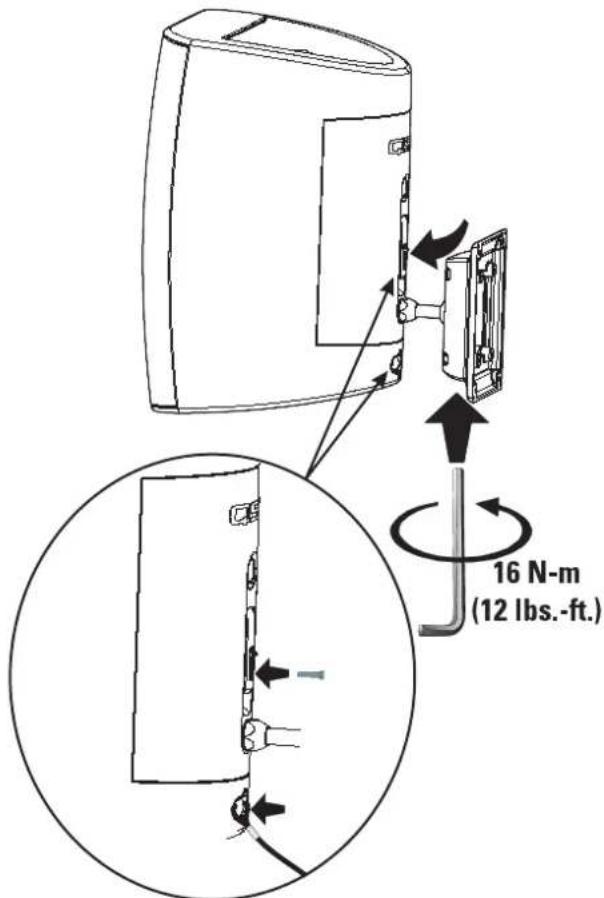

6- 将扩音器朝向需要的方向，使用提供的工具拧紧 Allen（十六分）固定螺丝。插入销钉，拧到旋转一周 (225°) 的 5/8，达到保护球形托架的目的。如果有转矩扳手和合适的十六分的螺丝起子，请拧紧螺钉到 16 N-m (12 lbs-ft)。如果有另外的防盗需求，可安装所提供的安全螺丝。安装安全索到扩音器的安全索接点。
可选的 YM-8 和 YM-8T 套托架

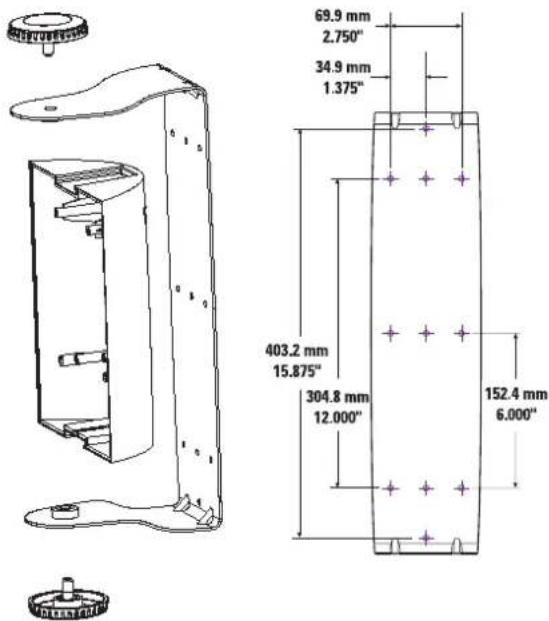

YM-8 和 YM-8T 套托架可在绝大多数表面上安装，并可在轴上调整。
扩音器的后凹处有一个盖板，并加有固定螺丝。盖板有一个穿线孔，并有橡胶孔眼和压紧螺母以防进水损坏线缆和电线接口。
YM-8T 的套托架盖板配备了一个具有 70V 和 100V 的分布式音频输入功能的音频转换器。
参考托架随附的说明书了解详细信息。
可选的 YM-8 和 YM-8T 安装程序

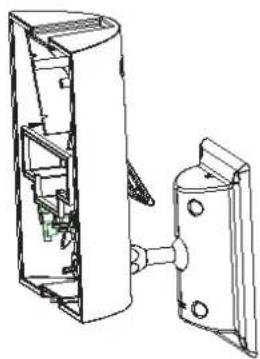

1- 将套支架安全地放到安装表面上。确定安装表面和支撑结构强度足够支撑扩音器组件和任何可能的震动或地震。
的线穿过它。确定垫圈的锥形端朝向封盖。将垫圈压入座内，将螺母套在扬声器线上，并拧紧。
可选的 YM-8 和 YM-8T 安装程序 （续）

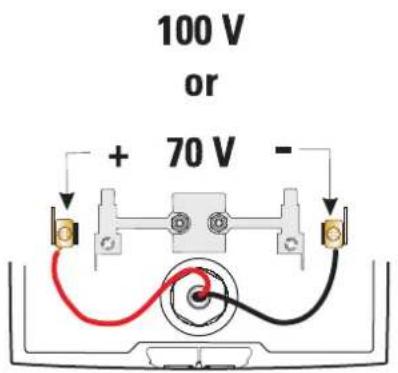

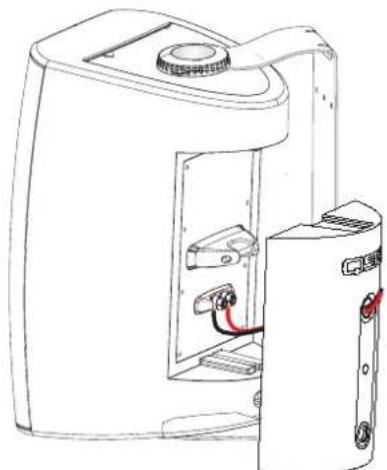

5-剥开扩音器线端，接线。如果使用YM-8，将线直接接入连结位置。如果使用YM-8T，连接封盖组件上的70V/100V终端。
5a-YM-8T 封盖组件配备有 70V/100V 转换器、4 位电源选择开关和所有需要的预连线接口。只需连接扬声器线到盖内相应的终端，然后将封盖安装到扩音器上即可。YM-8T 中封盖到扩音器的连接是采用香蕉插头。

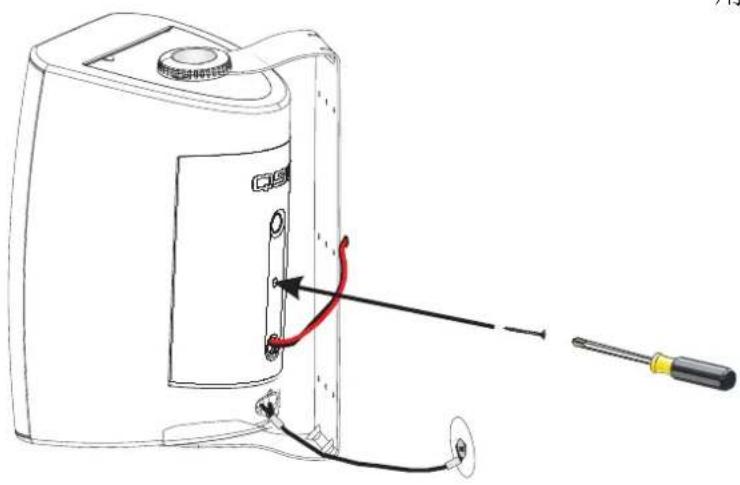

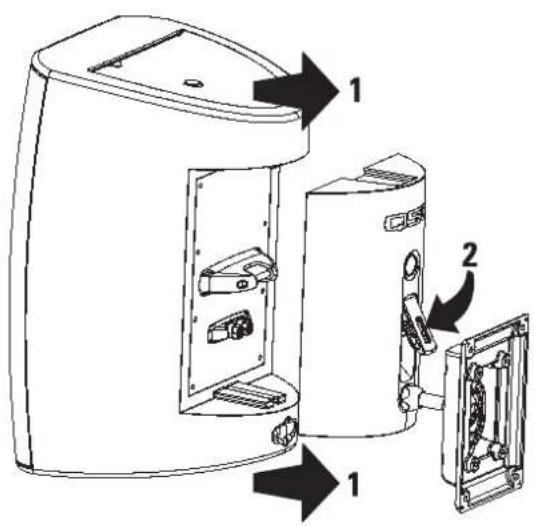

6- 调整扩音器后盖並將它滑动到固定位置。该封盖只能在一个位置卡住。安装封盖固定螺丝，以免封盖因震动松动并保护连接免受严重的侵蚀。连接安全索到扩音器后面底部的接点。确定安全锁、索连接技术、防护硬件和接点在严重安装失败时具有足够强度以支撑扩音器的重量。
7- 旋转机壳进入需要的位置，并拧紧安装柄。
重要事项！确定扩音器正确安装并装备了安全索可拉住扩音器以防止安装失败。
确定安装表面和支持结构强度足够支撑扩音器设备或可能的震动或地震。
连接安全索到扩音器后面底部的接点。确定安全锁、索连接技术、防护硬件和接点在严重安装失败时具有足够强度以支撑数倍于扩音器的重量。
给 AD-S82(H) 扩音器上色
扩音器封盖和支架可涂成与装饰风格匹配的颜色，但必须遵循以下注意事项。可选的 ID-8 IntelliDock 和 YM-8 套托架也可以上色。您需要控制上色过程才能在高密度的聚苯乙烯机壳上获得好的效果。上色 “系统” 是使用著名的供应商所提供适用于聚丙烯材料的涂料。
1- 去掉支架。
2- 如果要将托架和扩音器整体上色：连上 ID-8 或 YM-8，以便扩音器和托架可以整体上色。
3- 如果将支架和扩音器分开上色：蒙住扩音器的输入连接器和 ID-8 内部。
4- 蒙住低音用扩音器、高音用扩音器并确定不会将磁带直接插入的驱动器舱门。或者，完全蒙住支架内部，并将之放在扩音器盖上进行上色。
5- 用中性肥皂和热水冲洗要上色的组件。小心不要将水溅到驱动器或输入连接上。用热水冲洗。充分晾干。
6- 用红色的 Scotchbrite®垫或320-400砂纸打磨要上色的组件。
7- 使用压缩空气，去除要上色的组件上的灰尘。不要直接将压缩空气吹进驱动器内。
8-清洁要上色的组件。
9- 使用干净的、没有线头的白布，蘸用合适的溶液，擦拭要上色组件。
10-应用附着力促进剂。
11-应用起动防护套。
12- 开始上色。
13- 在处理前，至少晾晒 8 小时。
