用户手册 MAUI 44 G2 SUB LD Systems

安全须知 73
引言 74
安装、连接与调试 75
接口、操作和显示元件 76
接线示例 78
可选配件 82
技术参数 82
制造商声明 84

繁體中文

安全注意事项 85
簡介 86
組裝、連接和調試 87
連接、操作及顯示元件 88
安装說明 92
可選附件 94
技術資料 94
製造商聲明 96

ENGLISH

本产品在极高的质量要求下研发制造，可确保长年平稳运作。LD Systems享誉全球、经验丰富，是一家高品质音频设备制造商。请仔细阅读这本使用说明书，以便您能尽快以最佳方式使用LD Systems的产品。

关于LD Systems的更多信息请访问我们的网站WWW.LD-SYSTEMS.COM

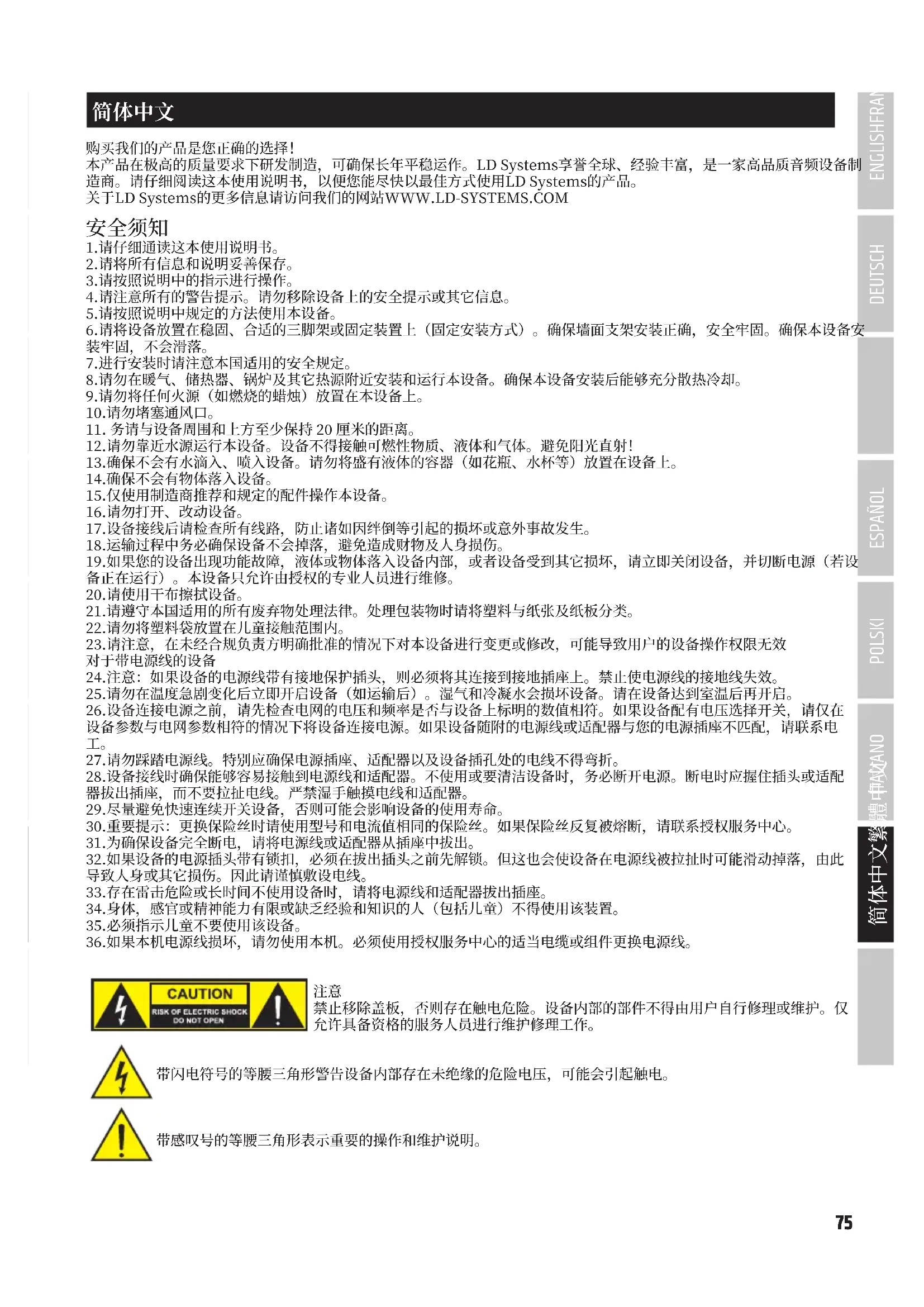

安全须知

1.请仔细通读这本使用说明书。

2.请将所有信息和说明妥善保存

3.请按照说明中的指示进行操作。

4.请注意所有的警告提示。请勿移除设备上的安全提示或其它信息

5.请按照说明中规定的方法使用本设备

6.请将设备放置在稳固、合适的三脚架或固定装置上（固定安装方式）。确保墙面支架安装正确，安全牢固。确保本设备安装牢固，不会滑落。

7.进行安装时请注意本国适用的安全规定

8.请勿在暖气、储热器、锅炉及其它热源附近安装和运行本设备。确保本设备安装后能够充分散热冷却。

9.请勿将任何火源（如燃烧的蜡烛）放置在本设备上。

10.请勿堵塞通风口。

11.务请与设备周围和上方至少保持20厘米的距离

12.请勿靠近水源运行本设备。设备不得接触可燃性物质、液体和气体。避免阳光直射！

13.确保不会有水滴入、喷入设备。请勿将盛有液体的容器（如花瓶、水杯等）放置在设备上。

14.确保不会有物体落入设备。

15.仅使用制造商推荐和规定的配件操作本设备

16.请勿打开、改动设备

17.设备接线后请检查所有线路，防止诸如因绊倒等引起的损坏或意外事故发生。

18.运输过程中务必确保设备不会掉落，避免造成财物及人身损伤。

19.如果您的设备出现功能故障，液体或物体落入设备内部，或者设备受到其它损坏，请立即关闭设备，并切断电源（若设备正在运行）。本设备只允许由授权的专业人员进行维修。

20.请使用干布擦拭设备。

21.请遵守本国适用的所有废弃物处理法律。处理包装物时请将塑料与纸张及纸板分类。

22.请勿将塑料袋放置在儿童接触范围内

23.请注意，在未经合规负责方明确批准的情况下对本设备进行变更或修改，可能导致用户的设备操作权限无效对于带电源线的设备

24.注意：如果设备的电源线带有接地保护插头，则必须将其连接到接地插座上。禁止使电源线的接地线失效。

25.请勿在温度急剧变化后立即开启设备（如运输后）。湿气和冷凝水会损坏设备。请在设备达到室温后再开启。

1. 设备连接电源之前，请先检查电网的电压和频率是否与设备上标明的数值相符。如果设备配有电压选择开关，请仅在设备参数与电网参数相符的情况下将设备连接电源。如果设备随附的电源线或适配器与您的电源插座不匹配，请联系电工。

27.请勿踩踏电源线。特别应确保电源插座、适配器以及设备插孔处的电线不得弯折。

1. 设备接线时确保能够容易接触到电源线和适配器。不使用或要清洁设备时，务必断开电源。断电时应握住插头或适配器拔出插座，而不要拉扯电线。严禁湿手触摸电线和适配器。

29.尽量避免快速连续开关设备，否则可能会影响设备的使用寿命。

30.重要提示：更换保险丝时请使用型号和电流值相同的保险丝。如果保险丝反复被熔断，请联系授权服务中心。

31.为确保设备完全断电，请将电源线或适配器从插座中拔出。

32.如果设备的电源插头带有锁扣，必须在拔出插头之前先解锁。但这也会使设备在电源线被拉扯时可能滑动掉落，由此导致人身或其它损伤。因此请谨慎敷设电线。

33.存在雷击危险或长时间不使用设备时，请将电源线和适配器拔出插座。

34.身体，感官或精神能力有限或缺乏经验和知识的人（包括儿童）不得使用该装置。

35.必须指示儿童不要使用该设备

36.如果本机电源线损坏，请勿使用本机。必须使用授权服务中心的适当电缆或组件更换电源线

注意

禁止移除盖板，否则存在触电危险。设备内部的部件不得由用户自行修理或维护。仅允许具备资格的服务人员进行维护修理工作。

带闪电符号的等腰三角形警告设备内部存在未绝缘的危险电压，可能会引起触电。

带感叹号的等腰三角形表示重要的操作和维护说明

警告！这个符号表示表面烫热。设备运行期间，外壳的某些部分可能会很热。设备使用完毕后请至少等待10分钟，使其冷却后再触摸或移动。

警告！本设备可用于最高海拔2000米的高度。

警告！本设备不适用于热带气候地区。

注意音频设备的高音量！

本设备适用于专业用途。本设备商用时，应遵守本国适用的事故预防性规定和准则。作为制造商，Adam Hall公司在法律上有义务明确提醒您可能存在的健康风险。过高的音量和长时间强音负荷会导致听力受损：使用本产品时可能产生很高的声压级（SPL），会造成音乐人、工作人员和听众受到不可逆转的听力损伤。请避免长时间受到音量高于90dB的负荷。

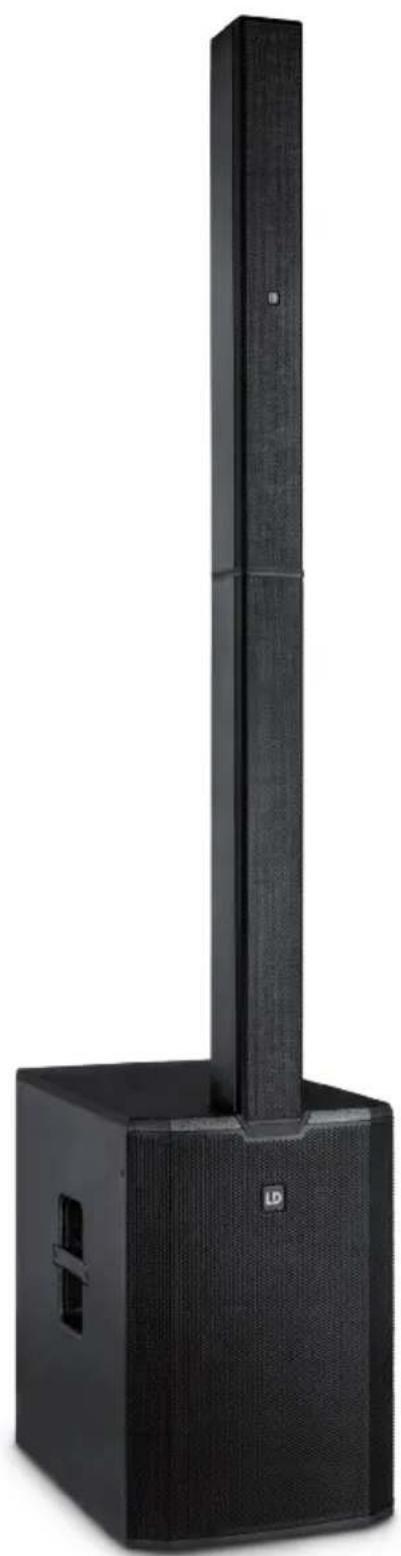

引言

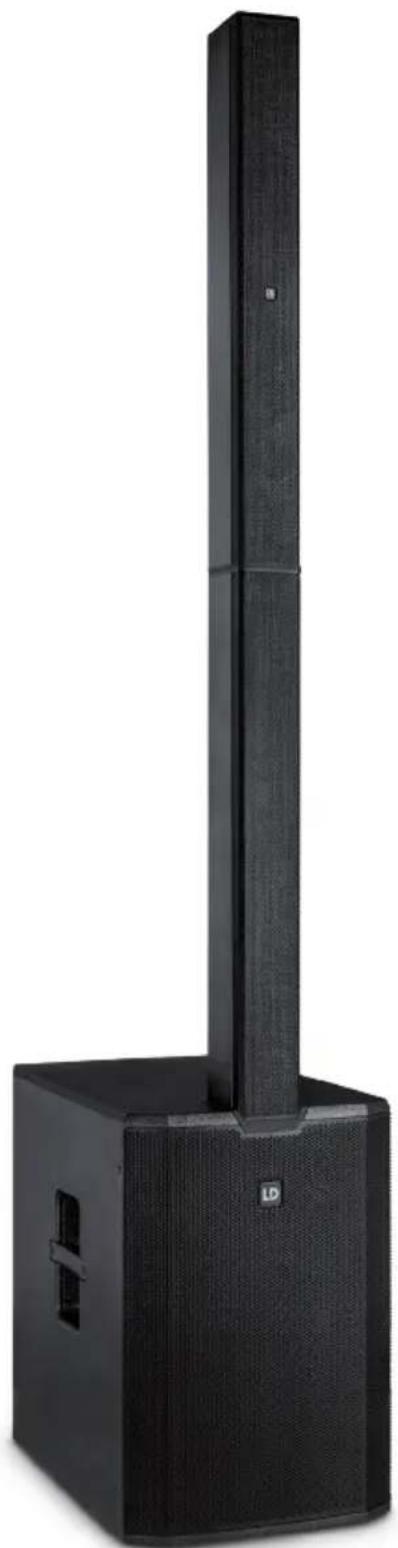

这套LD Systems MAUI44 G2音柱扩音系统为专业使用而设计。该扩音系统提供高品质组件、DSP控制的功放以及整个频率范围内均衡的音质。LD LECC DSP的数字信号处理包括分频器、均衡器、压缩器和限幅器等功能，而且专门与LD MAUI44 G2扩音系统匹配，确保随时提供最佳的音频播放性能。
该系统根据“即插即用”原则设计，无需额外的电缆或三脚架，因此可快速简单地拆装。

特点

专业音柱扩音系统，1500WRMS，最大声压级130dB

TrueWireless Stereo™用于无线立体声配对

aptX™和AAC编码解码器，用于HD Bluetooth®音频流

心形音柱，提供可控的中低频辐射性能

心形重低音音箱应用（带有第二个重低音音箱）

通过BEM优化的高音波导确保均衡的辐射性能

自动设置识别

采用DynXDSP技术，在最大音量情况下保证音质不失真

安装快速简便，无需三脚架或电缆

声透镜可确保在中频范围内连贯的波阵面

坚固的Multiplex重低音音箱外壳带有聚脲涂层，粉末涂层的轻质铝柱

音频流优化的低音反射信道

Neutrik powerCON电源输入插口

提示：可选购的重低音音箱扩展单元LDMAUI44G2SE在技术上与LDMAUI44G2扩音系统的重低音音箱完全相同。重低音音箱扩展单元LDMAUI44G2SE附带一块盖板，可插在扬声器音柱的连接区域上。

安装、连接与调试

一般说明

LD Systems MAUI44 G2扩音系统的重低音音箱以及可选购的重低音音箱扩展单元MAUI44 G2 SE在调试之前都必须将其橡胶支脚放置在平坦的表面上。切勿将扬声器系统放置在滚轮车上，这会使整个系统发生失控运动，进而造成事故和损伤。通过重低音音箱背面的连接区域下方的散热器使功放冷却。为了确保能够充分散热，在使用时应使重低音音箱的背面与墙面等其它物体之间至少保持50厘米的距离。

请确保扬声器系统以及连接在系统上的混频器、CD播放机等设备的音频和电源连接正确无误。仅使用直径匹配且完好无损的电线，并始终将电线卷完全展开。必要时使用电缆过线桥，避免因电线松散而被绊倒。切勿将设备直接放置在边缘处。请勿将重低音音箱放置在桌子上。为了避免开启相连设备时发出噪音，请始终将本系统作为最后一个开启且第一个关闭的设备。

安装

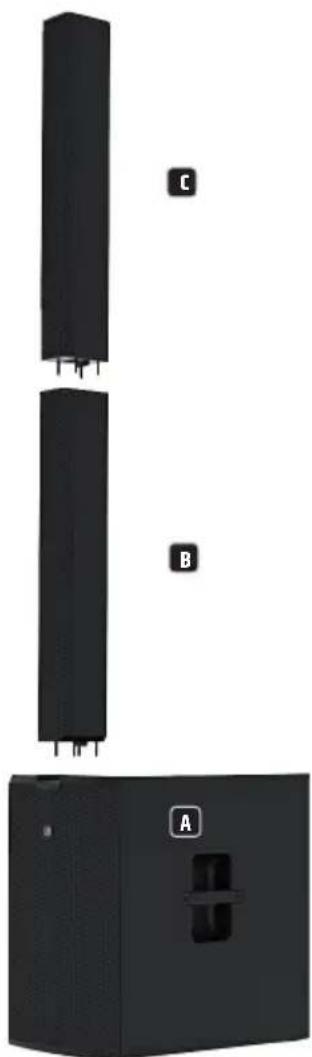

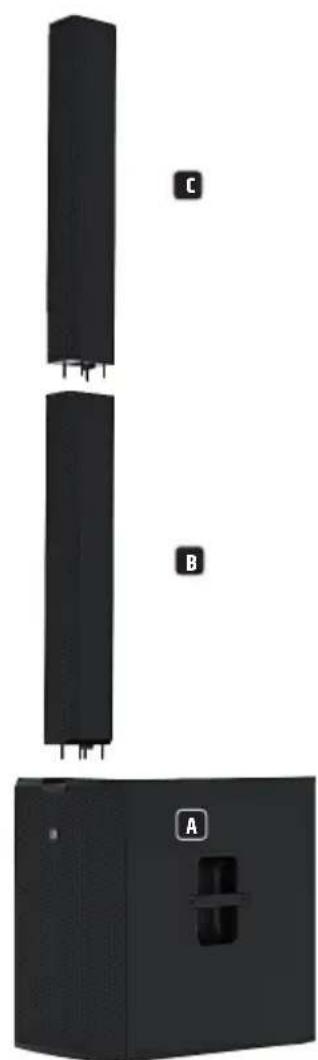

LD Systems MAUI44 G2扩音系统由三个部分组成：

A 重低音音箱，集成了所有系统组件的电子装置。
B MAUI44 G2 LC (Lower Column = 下部音柱)：下部的垂直阵列音柱有6个3.5时扬声器，每一个扬声器的上下表面有一个多针接口，下表面有导销。
MAUI44G2UC（UpperColumn 上部音柱）：上部的垂直阵列音柱有6个3.5时高音扬声器，下表面有一个多针接口和导销。

将重低音音箱放在需要的位置上后，先将下部阵列音柱装在重低音音箱上面。坚固的导销有助于两个扬声器的多针插头稳固地互相卡入，一个强力磁铁进一步确保连接稳定。现在，按照相同的方法将上部的垂直阵列音柱装在下部音柱上。为了方便运输和拆装，重低音音箱侧面装有符合人体工学的把手，还可以选购滚轮板安装在音箱背面，用于在运输中可靠地保护连接区域和操作元件。阵列音柱的上下表面装有凹槽把手。

可选购的MAUI44G2SE重低音音箱扩展单元放在MAUI44G2扩音系统的旁边。重低音音箱扩展单元的方向取决于扩展单元中是否使用心形预设。

连接与运行

通过对称的XLR输入端可以连接播放器设备。通过集成式蓝牙模块可使用智能手机或平板电脑进行无线控制。还有一个立体声连接功能，可将蓝牙信号无线传递到另一个MAUI44G2扩音系统作为立体声扩展。在设备上既可以调节整个扬声器系统的音量，也可以调节重低音音箱相对于整体音量的比例。可选购的重低音音箱扩展单元可以用两种不同的设置与MAUI44G2扩音系统共同使用。

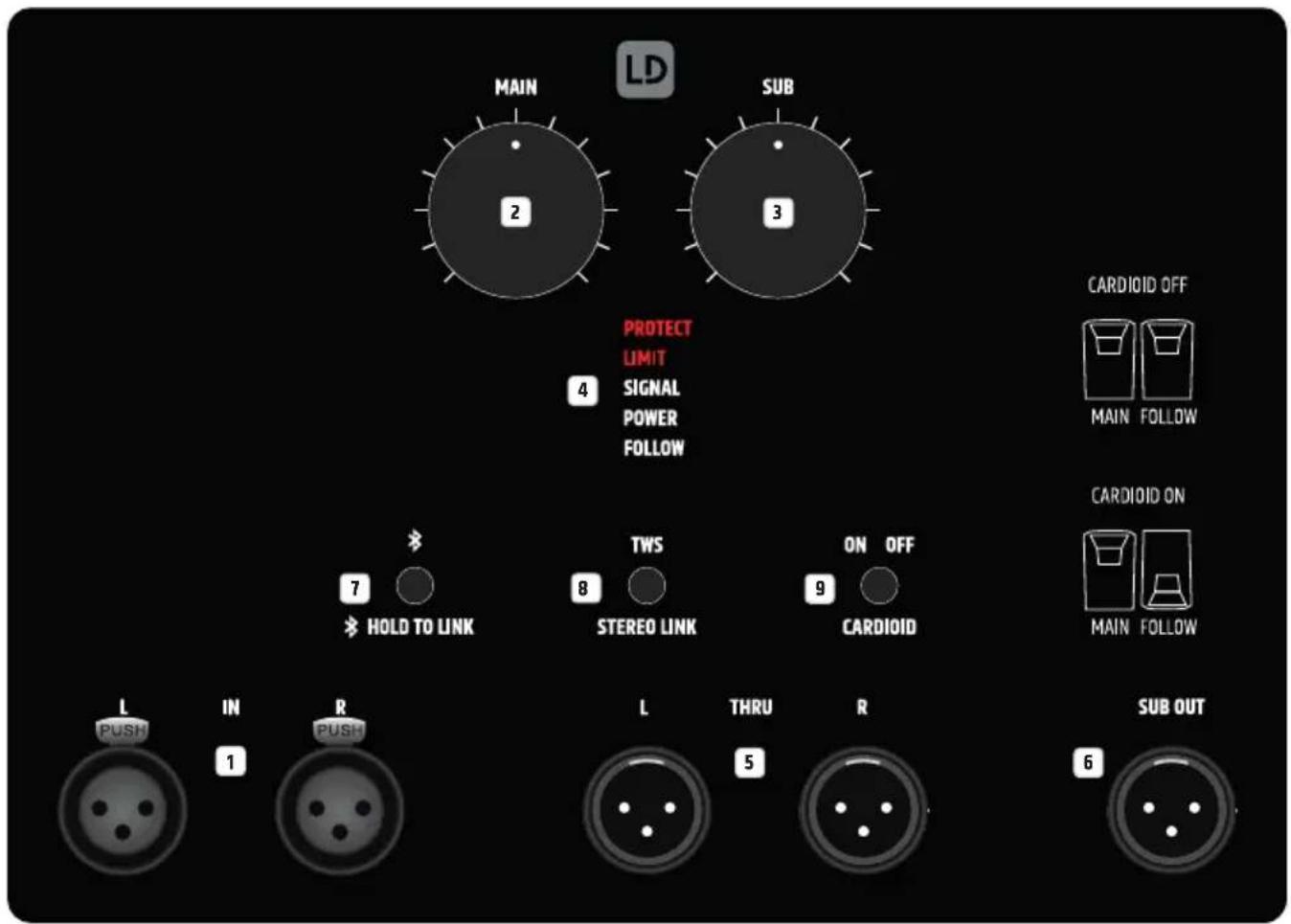

接口、操作和显示元件

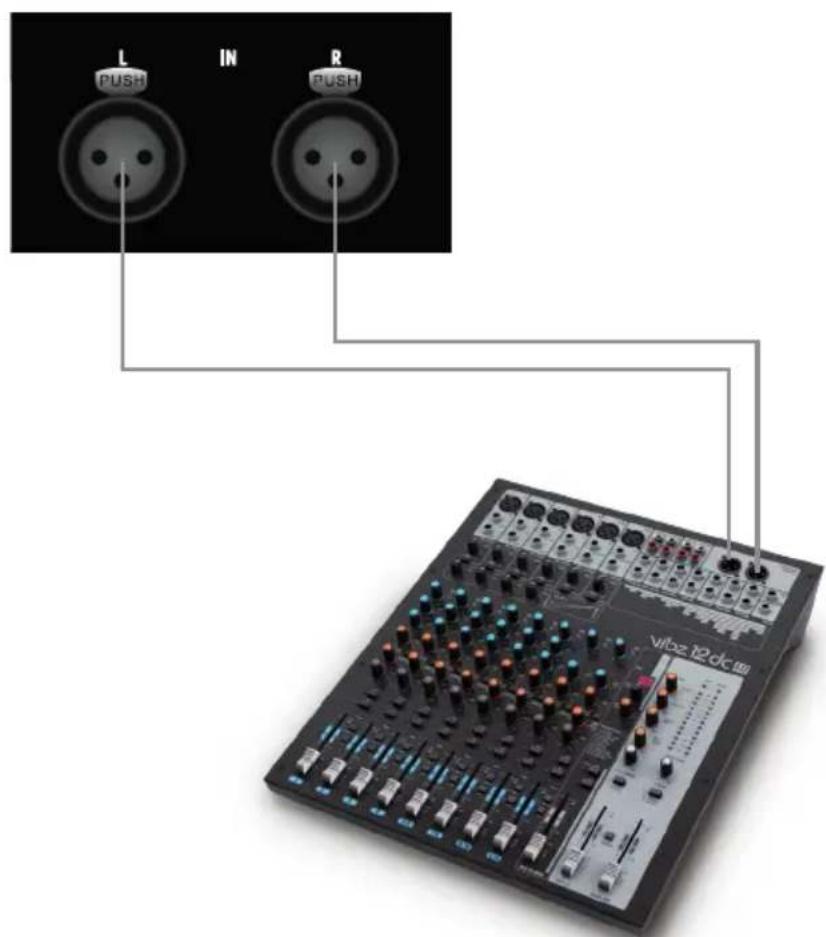

IN（输入）

对称的立体声线路输入端，2个3针XLR母插头，用于连接播放器设备（例如混音器）。与系统连接的立体声信号会在内部混合为单声道。

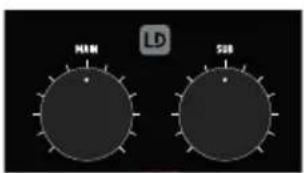

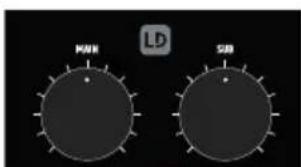

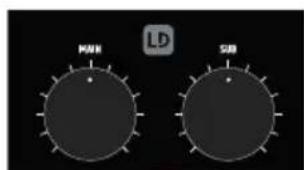

2 MAIN（总音量）

总音量调节器。重低音音箱的音量会根据低音音量调节器上的预设进行同步调节。将重低音音箱用作重低音音箱扩展时，音量调节器被停用，MAIN显示栏消失。

3 SUB（低音音量）

调节重低音音箱相对于音柱扬声器的音量比例。将重低音音箱用作重低音音箱扩展时，音量调节器被停用，SUB显示栏消失。

4 系统状态显示区域

保护-扬声器系统过载或过热时，该显示栏亮起。功放会自动转为静音。达到正常运行条件几分钟后，设备会自动回到正常运行模式。

限幅-扬声器系统在上限区域运行时，该显示栏亮起。如果指示灯瞬时闪烁，则无关紧要。为了保护扬声器系统，过高的信号电平会由系统内置的限幅器平缓下调。限幅器指示灯长时间或持续亮起时，应将音量调低。

信号-设备上有音频信号时，该显示栏亮起。该信号在总音量调节器之前获得。

电源-设备与电源连接正确且已开启时，该显示栏亮起

从属单元 - 只要扬声器音柱与系统断开，从而可以将重低音音箱用作重低音音箱扩展单元，该显示栏就亮起。

5 THRU（通过）

对称的立体声线路输出端，2个3针XLR公插头，用于继续传递输入信号。

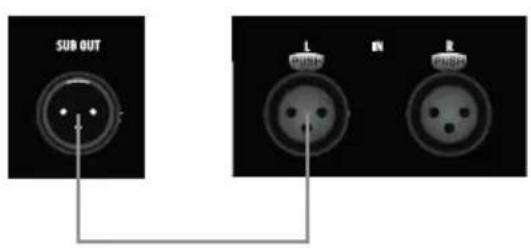

SUB OUT（低音输出）

3针XLR公插头的对称线路输出端，用于控制重低音音箱扩展单元。

重低音音箱扩展单元：可以使用线路输入端L或R进行信号控制。MAUI44 G2重低音音箱被用作重低音音箱扩展单元时，MAIN和SUB两个音量调节器以及TWS蓝牙单元被停用。心形设置的说明参见第9项“开/关心形指向”。

MAUI44 G2扩音系统配有蓝牙，也就是说，蓝牙播放器设备（如智能手机或平板电脑）中的音频文件可以在MAUI44 G2扩音系统中播放（两个设备最大间距取决于环境条件）。

要将内部蓝牙单元与蓝牙播放器设备配对并连接时，应按下HOLD TO LINK键并保持约3秒钟，直至按键上方的蓝牙显示栏开始有规律地闪烁（大约3Hz频率），然后启用播放器设备上的蓝牙功能，在用户界面上查找可用设备。选择条目“MAUI44 G2”，将蓝牙设备与MAUI44 G2扩音系统的蓝牙单元配对。如果配对成功，蓝牙符号就会持续亮起，现在可以开始播放。可通过总音量调节器或在播放器设备上进行音量调节。

要断开与蓝牙设备的连接，使蓝牙单元重新回到配对准备就绪状态，应再次按下HOLD TO LINK键并保持约3秒钟。要删除整个已配对设备列表（=供货状态），应将HOLD TO LINK键与STEREO LINK键同时按下并保持约2秒钟。

蓝牙连接断开时（例如超过连接距离），蓝牙LED指示灯熄灭。约90秒钟内可以自动重新建立连接（当蓝牙设备再次处于连接距离内时）。超过90秒后，可通过蓝牙播放器设备重新建立连接（连接已配对的设备）。

使用单个MAUI44 G2扩音系统时，与系统连接的蓝牙模块中的立体声信号会自动混合为单声道。

提示：如果重低音音箱作为扩展重低音音箱用在一台现有的MAUI44 G2扩音系统上时，蓝牙和TWS功能均不可用。

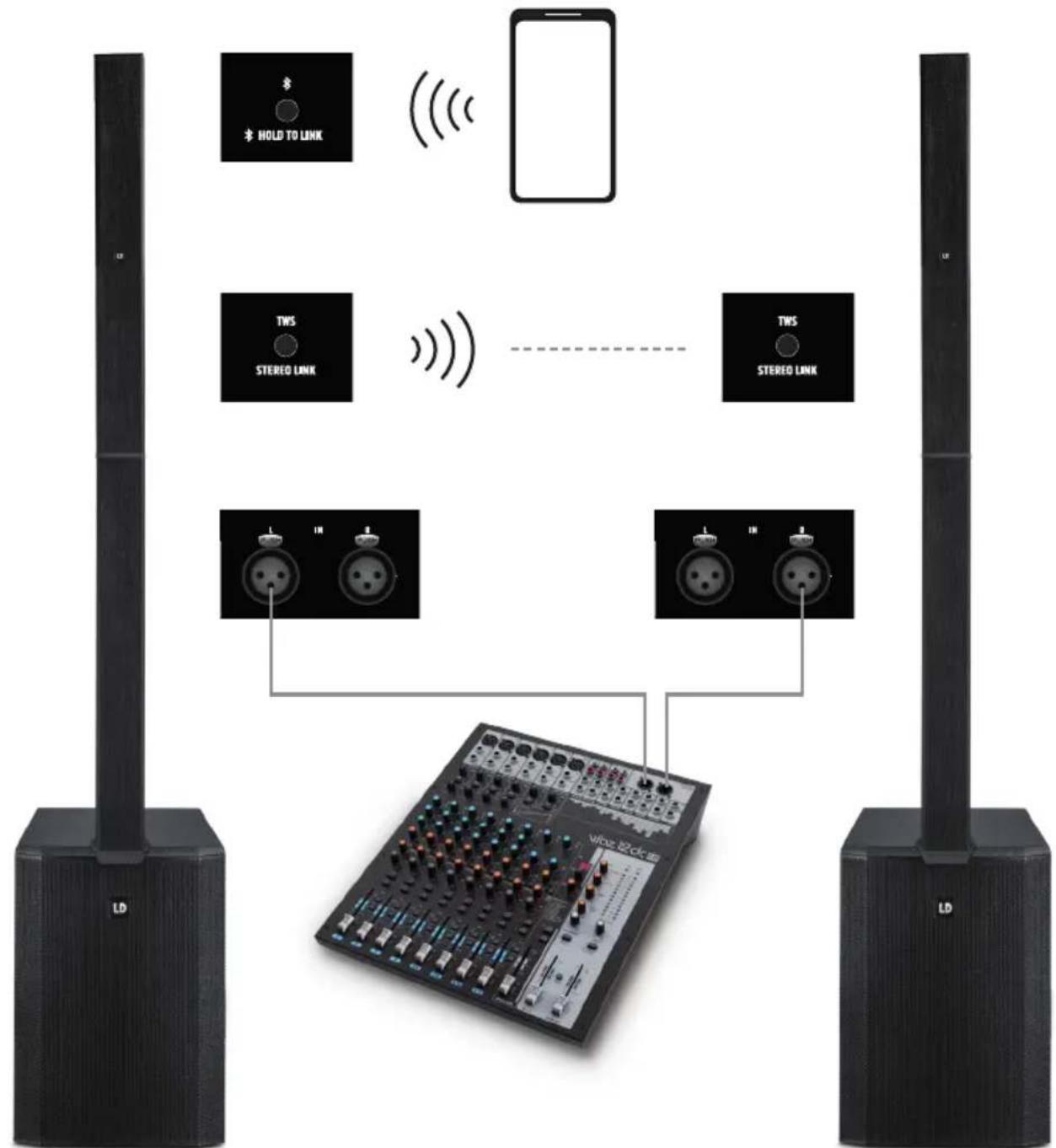

8STEREOLINK（立体声连接）/TWS

MAUI44 G2扩音系统配有蓝牙立体声连接功能（True Wireless Stereo，真实无线立体声），也就是说，使用两台MAUI44 G2系统时，设备之间无需用电缆连接（在最佳条件下，两台设备最大间距为40米），通过蓝牙传输的立体声音频信号也能播放为立体声。与蓝牙播放器设备连接的系统下文称为主单元，立体声扩展部分称为从属单元。主单元与蓝牙播放器设备以及从属单元连接后，主单元上的蓝牙显示栏和TWS显示栏都会持续亮起。主单元与从属单元成功连接后，从属单元的TWS显示栏持续亮起，蓝牙显示栏缓慢闪烁（大约0.3Hz）。在配对过程中，两台系统的TWS显示栏以大约3Hz的频率闪烁。

视情况而定，可以用两种不同的方法通过TWS配对两台MAUI44 G2扩音系统：

情况A。2台MAUI44G2的立体声系统和1个蓝牙播放器设备：将蓝牙播放器设备与左侧的MAUI44G2系统配对，左侧系统即自动成为主单元。将右侧MAUI44G2系统上连接的所有蓝牙播放器设备断开（将HOLD TO LINK键和STEREO LINK键同时按下约2秒）。现在，在30秒内按下右侧MAUI44G2系统与主单元的STEREO LINK键约3秒，将这两台设备配对，右侧系统即自动成为从属单元（配对时的最远距离不得超过15米）。主单元传输蓝牙播放器设备立体声信号的左侧信道，从属单元传输右侧信道。

情况B。2台MAUI44G2的立体声系统，蓝牙播放器设备稍后配对：先做好准备工作：将从属单元的HOLDTOLINK键和STEREOLINK键同时按下约2秒钟，断开从属单元的所有蓝牙连接。配对两台MAUI44G2系统时注意设备之间距离不得超过15米。按下主单元的STEREOLINK键并保持约3秒钟，从属单元的STEREOLINK键连续短暂按下2次。现在将在约30秒内自动配对。可以后期将蓝牙播放器设备与主单元配对。主单元传输蓝牙播放器设备立体声信号的左侧信道，从属单元传输右侧信道。

提示：

·通过立体声连接功能TWS只能传输已配对的蓝牙播放器设备上播放的音频信号。线路输入端上的音频信号不通过TWS传输。
- 将MAUI44 G2系统关断然后重新开启后，会自动通过TWS建立与蓝牙播放器设备以及系统之间的连接。
- 最多可配对8个蓝牙设备（包括配对的MAUI44 G2系统）。如果配对更多的设备，已保存设备列表中的最后一项将被移除。最多可以有一个蓝牙播放器设备和一台MAUI44 G2系统作为立体声扩展单元同时与MAUI44 G2主单元连接。

蓝牙与TWS状态

蓝牙和立体声连接状态 蓝牙LED指示灯		立体声连接LED指示灯
蓝牙单元与播放器设备配对 闪烁(3Hz) 关
蓝牙单元只与播放器设备已配对并连接 持续亮起 关
蓝牙单元与播放器设备配对(作为立体声连接——主单元) 闪烁(3Hz) 持续亮起
从属单元——立体声连接与主单元配对 闪烁(0.3Hz) 闪烁(3Hz)
从属单元——立体声连接与主单元已配对 闪烁(0.3Hz) 持续亮起
从属单元——从属单元已配对,但未连接 闪烁(0.3Hz) 关
主单元——立体声连接配对,但没有与播放器设备建立蓝牙连接	关 闪烁(3Hz)
主单元——与从属单元已连接,但没有与播放器设备建立蓝牙连接	关 持续亮起
主单元——与从属单元配对,与播放器设备之间有蓝牙连接	持续亮起 闪烁(3Hz)
主单元——与从属单元已连接,与播放器设备之间有蓝牙连接	持续亮起 持续亮起
既没有蓝牙连接也没有立体声连接	关 关

9 开/关心形指向

提示：只有在扬声器音柱未与MAUI44 G2重低音音箱连接的情况下，心形指向功能才可用。

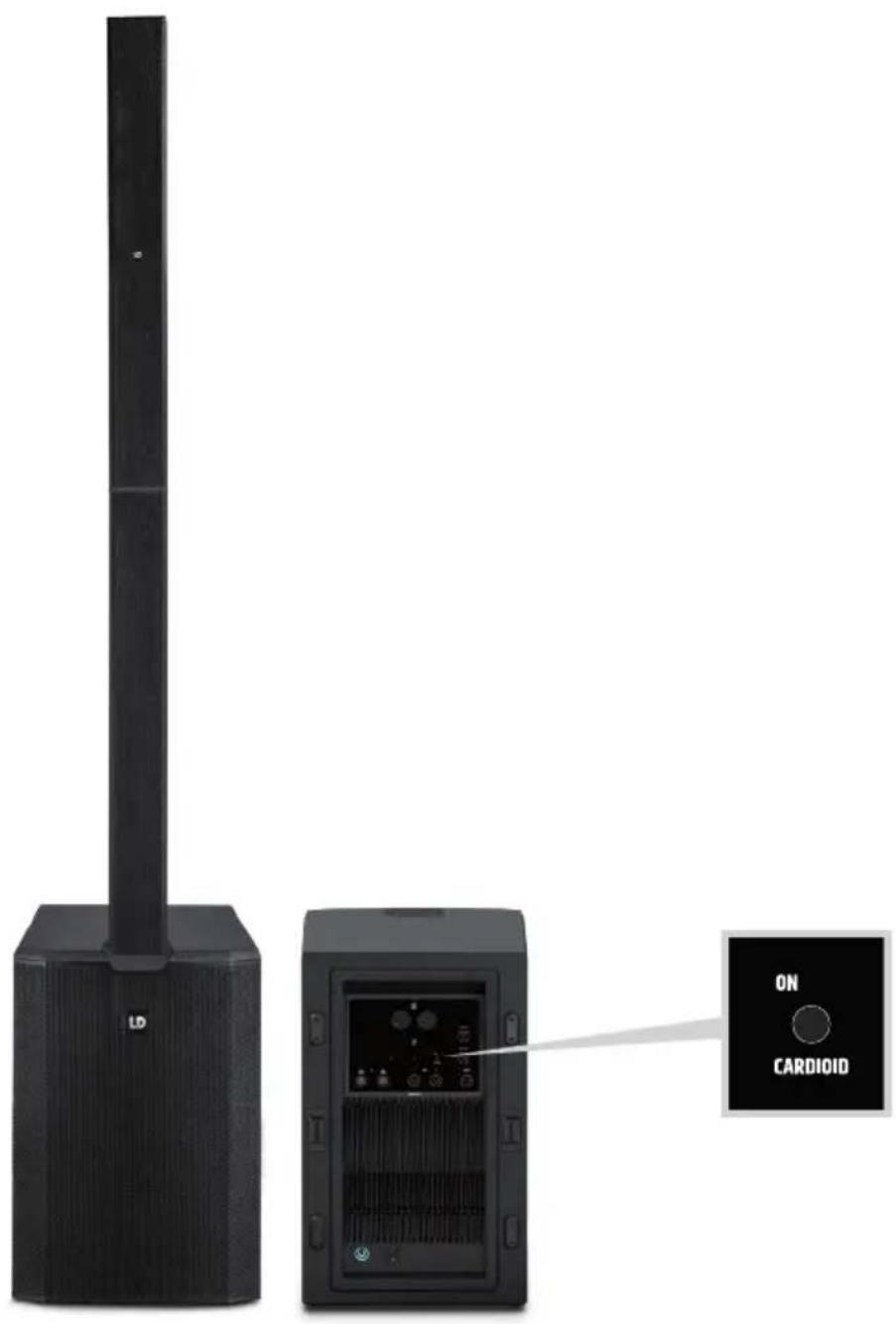

总音量/主单元运行：可选购的重低音音箱扩展单元MAUI44 G2 SE可以用两种方式与MAUI44 G2扩音系统共同使用。

A. 重低音音箱扩展单元与MAUI44 G2扩音系统的重低音音箱以相同的方向平行放置。此时不得启用重低音音箱扩展单元的心形预设（CARDIOID OFF，心形指向关闭）。按下CARDIOID键约2秒钟可切换状态。
B. 重低音音箱扩展单元与MAUI44 G2扩音系统的重低音音箱成 180^ 角平行放置。此时必须启用心形预设（CARDIOID ON，心形指向开启）。按下CARDIOID键约2秒钟可切换状态。心形设置的结果是使低音向前辐射，通过大范围消除低音向后辐射可获得更加清晰的舞台音响效果。

CARDIOID OFF
A
MAIN FOL

FOLLOW

CARDIOID ON
B
MAIN FOLLOW

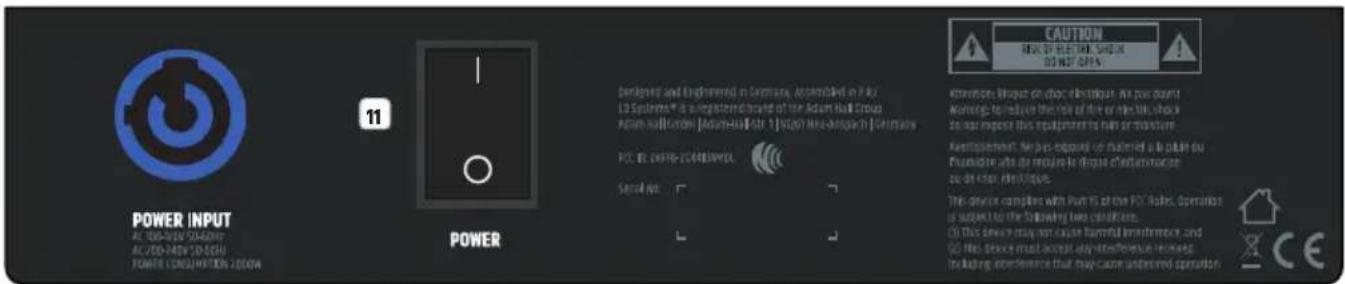

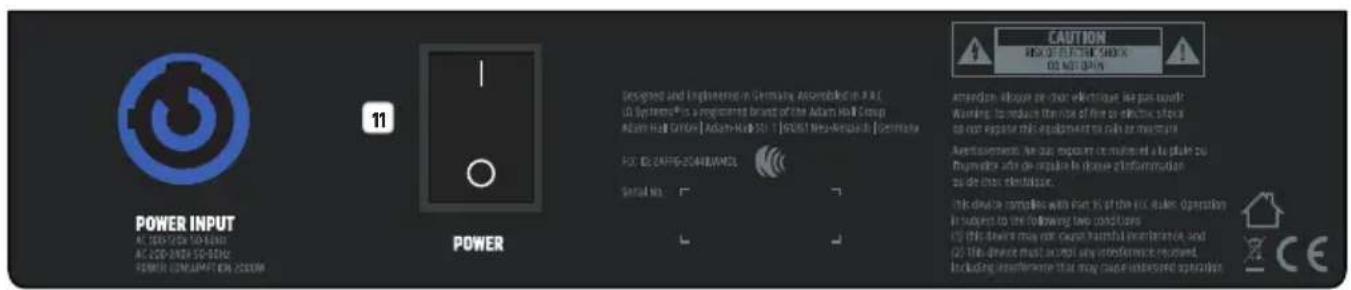

10 电源输入

Neutrik powerCON电源输入插口。供货范围包括一根匹配的电源线

11 电源

接通/断开设备电源的开关。只有拔下电源插头才表示设备已全极断电

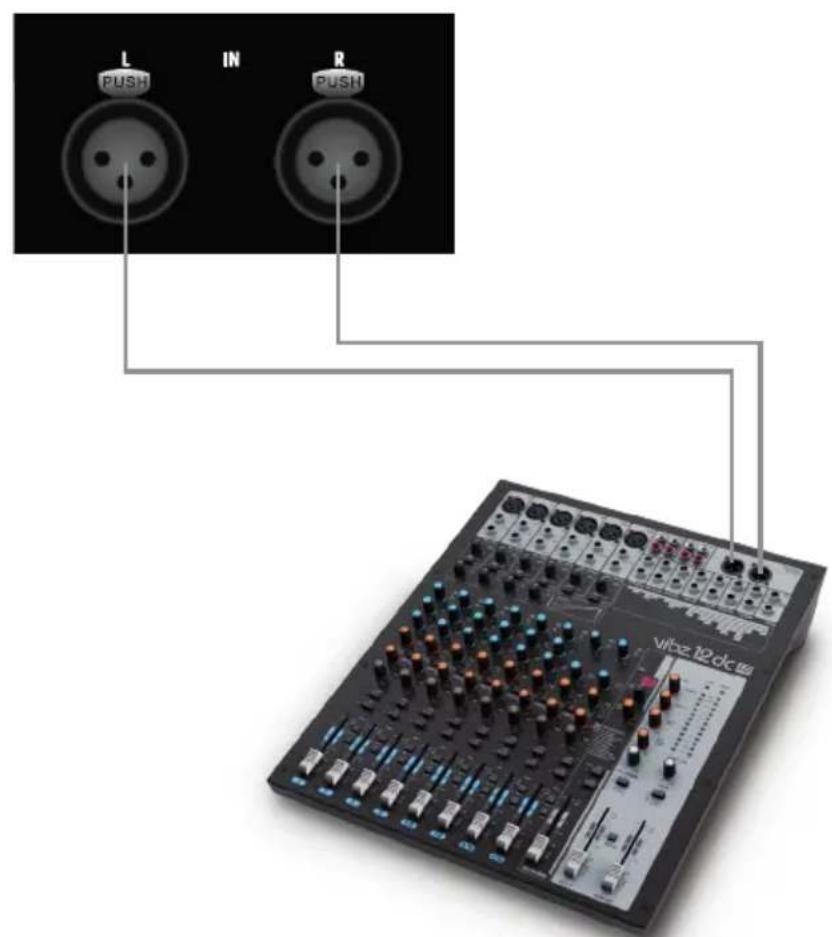

接线示例

单声道运行方式示例

主要单位

跟随者单元
与主单元设置相同

可选配件

LDMAUI44G2SE

重低音音箱扩展单元

LDM44G2CB

重低音音箱的滚轮板

LDM44G2SUBPC

重低音音箱的运输保护罩

LDM44G2SATBAG

音柱的便携包

技术参数

型号：LDMAUI44G2（W）

产品类型 扩音整体系统

类型 有源

颜色 黑色

最大 声压级（峰值）132 dB

频响范围 37-20,000Hz

辐射角（水平x垂直）120 x 25°

高度（整体）2256mm

重量 47.6kg

特征 蓝牙音频流，基于DSP的信号处理，出色的辐射性能，单声道/立体声运行

重低音音箱
低音喇叭尺寸15" / 381mm
低音喇叭磁铁钕磁铁
低音喇叭品牌定制
低音喇叭音圈4" / 101mm
外壳结构类型低音反射式
外壳材料15毫米桦木胶合板，18毫米桦木胶合板
外壳表面聚脲
重低音音箱尺寸（宽x高x深）	434 x 634 x 637 mm
重低音音箱重量	36.4kg

中音/高音喇叭系统
中音喇叭尺寸12x3.5"/12x89mm
中音喇叭磁铁钕磁铁
中音喇叭品牌定制
中音喇叭音圈1"/25.4mm
高音喇叭尺寸4x0.5"/4x12.7mm
高音喇叭磁铁钕磁铁
高音喇叭品牌:	定制
高音喇叭音圈:	1"/25.4mm
导波管CD导波管
扬声器输入	1
扬声器输入接口	定制多针
中音/高音系统外壳结构类型	密闭式
中音/高音系统外壳材料	铝质
中音/高音系统外壳表面	HD涂层铝材,多层网格结构
中音/高音系统宽度	103mm
中音/高音系统高度	1621mm
中音/高音系统深度	135mm
中音/高音系统重量	11.2kg
功放模块(集成在重低音音箱中)
功放D类
系统功率(RMS)1500W
保护电路短路、多波段限幅器、直流保护、过热保护
散热对流降温
操作元件蓝牙HOLD TO LINK键、蓝牙STEREO LINK键、开关心形指向、总音量、电源开关、低音音量
显示元件蓝牙、蓝牙STEREO LINK、开关心形指向、限幅、电源、保护(保护电路启用)、信号、从属单元模式、重低音音箱模式
电源连接Neutrik powerCON
运行电源100 V AC - 120 V AC / 50 - 60Hz, 220 V AC - 240 V AC, 50 - 60Hz
环境温度0至40°C
空气相对湿度<80% (不冷凝)
线路输入端数量2
线路输入接口 XLR母插头
线路输出端数量2
线路输出接口 XLR公插头
SUB低音线路输出端数量1
SUB低音线路输出接口 XLR公插头
扬声器输出端数量1
扬声器输出接口定制多针
蓝牙标准A2DP
蓝牙音频解码AAC, aptX, SBC
DSP特点
AD/DA转换器的字宽24Bit
采样频率48kHz
信噪比106dB

制造商声明

制造商质保与责任范围

我们当前适用的质保条款和责任范围请参见：https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf。有关售后服务事宜请联系：Adam Hall GmbH，Adam-Hall-Str.1，61267 Neu Anspach /电子邮件：[e-mail]/+49(0)6081/9419-0。

废弃处理本产品的正确方法

（适用于欧盟国家以及其他采取垃圾分类的欧洲国家）产品或其附属文件上的这一符号表示，该设备在使用期结束后不得与普通的生活垃圾一同丢弃，避免在不受控制的废弃物处理过程中造成环境或人身损害。请将本产品与其它废弃物分开处理，使其得到回收，促进可持续性经济循环。作为个人，您可通过出售该产品的经销商或通过相应的当地政府机构获取环保处理废弃物的相关信息。作为商业用户，请联系您的供货商，必要时请查看协议中规定的设备废弃处理条件。本产品不得与其它商用垃圾一同丢弃。

FCC声明

此设备符合FCC规则第15部分中的规范。操作应满足以下两个条件：

(1) 本设备不得导致有害干扰，并且
(2)本设备必须能够承受接收到的干扰，其中包括可能导致意外操作的干扰。

注意：本设备已经过测试，符合FCC规则第15部分对B类数字设备的限制。这些限制旨在提供合理防护，防止居住场所的有害干扰。该设备会产生、使用和发射射频能量，如果不按照使用说明进行安装和操作，可能会对无线电通信产生有害干扰。但是，不保证特定装置中不会出现干扰。如本设备确实对无线电或电视机接收信号造成有害干扰（可以通过关闭和打开设备来确定），建议用户尝试使用以下一种或多种措施来消除干扰：

• 调整接收天线的方向或位置
• 扩大设备与接收器之间的距离
• 将设备电源线连接到与接收天线不同的电路插座上。
  -咨询经销商或有经验的无线电/电视机技术人员以获得帮助

CE符合性声明

Adam Hall GmbH公司在此声明，本产品符合以下指令（如适用）：
无线设备指令R&TTE（1999/5/EG），2017年6月起由RED（2014/53/EU）取代低电压指令（2014/35/EU）
电磁兼容指令（2014/30/EU）
RoHS（2011/65/EU）（在电子电气设备中限制使用某些有害物质指令）
完整的符合性声明请参见www.adamhall.com。
您也可以发送邮件至[e-mail]询问信息。

EC符合性声明

Adam Hall GmbH有限公司特此声明，该无线电设备类型符合指令2014/53/EU。

要查看完整的欧盟符合性声明文档，请访问以下

网址：www.adamhall.com/compliance/

繁體中文

首先祝賀您做出正確的選擇！

本設備依照最高品質標準開發製造，確保長期工作而無故障。LD系統充分體現出我們作為高品質音頻產品製造商所具備之聲譽和長期的經驗。請仔細閱讀本操作說明書，讓您儘快掌控您新的LD系統之使用。

有關LD系統之更多資訊，請存取我們網站：WWW.LD-SYSTEMS.COM

安全注意事项

1.請仔細閱讀本手冊。

2.請將所有資訊和說明書妥善存放在安全之處。

3.請依照按照說明進行操作。

4.請注意所有警告事項。請勿從設備中去除任何安全說明或其他資料。

5.僅應依照設計用途使用本產品。

6.僅使用穩固、合適之三腳架(固定式安裝時)。確保牆壁式支架正確安裝並固定。確認設備牢固安裝,不會掉落。

7.在安裝期間應遵照您所在國家地區之安全法律規章。

8.請不要在靠近散熱器、電熱器、火爐或其他熱源處安裝或操作設備。確保設備的安裝方式，以便使其充分冷卻，並且不會過熱。

9.請不要將任何火源（例如：燃燒蠔燭）放置在設備上。

1. 通風孔不得堵塞。

11.在装置周圍和上方保持至少20公分距離。

12.請不要在水附近操作設備。請勿將本設備使用於接觸易燃材料、液體或氣體之處。應避免陽光直射！

13.確保不會有滴水或潰水進入裝置。請不要在設備上裝有液體的容器（例如：花瓶或飲用器皿）。

14.請確保不會沒有物體可以落入設備。

15.僅使用製造商建議和提供的配件。

16.請勿打開設備，請勿變動設備

17.設備連接之後，請檢查所有線纜，防止造成損壞或發生事故，例如絆倒。

18.在運輸時，請注意確保設備不會掉落，否則可能造成設備損壞和人身傷害。

19.若您的設備無法正常工作、有液體進入設備或掉入異物，或者設備因為其他原因已經損壞，應立即將其關閉，並從電源插座上拔下（若為啟用的裝置）。此設備僅應由授權人員進行修理。

20.僅應使用乾布擦拭清潔此設備。

21.應遵守您當地適用的一切處置法規。處理包裝時，請將塑膠和紙或紙板分開。

22.塑膠袋必須存放於孩童無法接觸到之處。

1. 請注意，未經負責合規方明確批准的更改或修改可能會導致使用者操作裝置之權利無效。

對於附帶電源連接的設備

24.注意：若設備電源線帶有保護接點，則應將其連接到帶保護接地導體之電源插座。切勿禁用電源線之保護導體。

25.若設備受到嚴重溫度波動之影響（例如：在運輸之後），請勿立即開啟設備。濕氣和冷凝會損壞設備。在已達到室溫之後，才開啟本設備。

26.在設備連接到電源插座之前，請先檢查電源的電壓和頻率是否與設備上顯示的數值相符。若設備上具有電壓選擇器開關，僅當設備上的數值與電源值相符合之後，方可將設備連接到插座。若提供的電源線或附帶的電源變壓器不適合您的插座，請與電子專業人員聯絡。

27.請勿踩踏電源纜線。確保帶電電纜不要扭結，特別是在電源插座和電源變壓器和設備插座之處。

28.設備接線時，應確保總是可以自由接入電源線或電源變壓器。不使用設備時，或者希望清潔設備時，應切斷設備電源。應從插頭或電源變壓器上拔掉電源線和變壓器，不要從插座上拔下綫線。切勿用濕手觸碰電源線和電源變壓器。

29.如果可能的話，請盡量不要快速接通或切斷設備電源，否則會影響設備壽命。

30.重要提示：僅使用相同類型和額定值的保險絲來更換。若保險絲反覆燒斷，請聯絡授權服務中心。

31.若需將設備完全切斷電源，請將電源線或電源變壓器從牆壁插座上拔下。

32.若設備上配有可鎖定的電源連接器，僅當相應的設備插頭解鎖後，方可將其拔下。但是，在拉動電源線時會導致設備滑落或傾倒，造成人員傷害或其他損壞之危險。請小心佈放纜線。

33.若存在閃電危險時，或者長時間不使用設備時，應從牆壁上插座斷開電源線和電源變壓器。

1. 身體，感官或精神能力有限或缺乏經驗和知識的人（包括兒童）不得使用該裝置。

35.必須指示兒童不要使用該設備。

36.如果本機電源線損壞，請勿使用本機。必須使用授權服務中心的適當電纜或組件更換電源線。

注意

切勿取下蓋板，否則會有觸電危險。設備內沒有可由操作者修理或維護之部件。只有合格之維修人員方可執行維護和維修作業。

帶有閃電圖示之等邊三角形警告標誌，表示設備內部具有未經絕緣的危險電壓，可能會導致觸電危險。

帶有驚嘆號之等邊三角形標誌，表明重要的操作和維護說明。

警告！此圖示表示表面炙熱。在運行過程中，殼體的某些部分可能會很熱。僅應在使用完畢至少冷卻10分鐘之後，方可觸碰或移動。

警告！本設備僅適合用於海拔高度不超過2000公尺之處。

警告！本設備不適合用於熱帶氣候。

注意：本設備為高音量音訊產品！

本設備用於專業用途。將本設備用於商業用途時，務必遵守您所在國家和地區相關事故防範法律法規。作為製造商，Adam Hall有義務明確告知使用者可能面臨的健康損害風險。高音量及持續收聽可能會損傷聽力：使用本產品過程中，會產生很高的聲壓，可能對藝術表演者、員工、觀眾之聽力產生不可逆的損傷。避免長時間暴露於90分貝以上的高音量電平環境。

簡介

LD系統MAUI44G2柱式PA系統為專業用途而設計。PA系統採用高品質組件，DSP控制型功率放大器，在整個頻率範圍保持均衡的音響。LDLECCDSP數位訊號處理包括分頻器、等化器、壓縮器和限制器等功能，並且特別匹配LDMAUI44G2PA系統，始終提供最佳音訊性能。

此系統設計依據「即插即用」原理，不需要任何其他電纜或三腳架，因此組裝和拆卸可以快速、輕鬆完成。

特性

專業柱式PA系統，1500WRMS和130dB最大SPL

aptX™ 和 AAC 編解碼器，適用於 HD Bluetooth® 串流

採用心形柱式構造，可控制低-中音頻率輻射行為

心形超低音音箱應用（帶有第二超低音音箱）

高頻波導經過 BEM優化，實現均勻輻射行為

自動設定檢測

採用DynX®DSP技術，最大音量時無失真

無需三腳架或電纜，可快速便捷完成設定

聲波透鏡，專設用於中間範圍關聯波前

多路超低音音箱外殼堅固，採用聚脲塗層和輕質粉末塗層鉛柱

低音反射通道，經過流量優化

Neutrik powerCon 電源輸入插座

注意：可選配超低音音箱擴充LDMAUI44G2SE，採用的技術與LDMAUI44G2 PA系統的超低音音箱相同。超低音音箱擴充LDMAUI44G2SE，設有護蓋，用於連接到揚聲器音柱的連接區域

組裝、連接和調試

一般說明

調試前，請將LD系統MAUI44 G2 PA系統的超低音音箱以及可選配項超低音音箱擴充MAUI44 G2 SE放置在相應橡膠支腳的平坦表面上。請勿在推車上操作該系統，因為存在移動造成整套系統失控的風險。從而可能會導致事故和損壞。功率放大器透過超低音音箱背面連接面板下方之散熱器進行冷卻。為確保足夠冷卻，操作時必須在超低音音箱背面與牆壁等其他類似物件之間至少保持50公釐的距離。

請確保系統以及所連接的混頻器、CD播放機等裝置與合適音訊及電源連接器連接。請僅使用直徑合適且未損壞的纖線，並務必將纖線卷完全展開。必要時請使用纖線橋架，避免因鬆動纖線絆倒的情況。切勿將此裝置放在邊緣上。請勿將超低音音箱放置在桌上。在接通所連接裝置電源時，為避免不必要的背景噪音，請始終在所有裝置中最後開啟並最先關閉您的音響系統。

安装

該LD系統之MAUI44G2PA系統由三個組件構成：

A 超低音音箱，配備適用所有系統組件的整合式電子裝置。
B MAUI44 G2 LC (Lower Column = 下音柱) :

下部垂直陣列音柱配有六隻3.5英寸揚聲器，

頂部和底部設有多針連接器，底側裝有導軌螺栓。

MAUI44 G2 UC (Upper Column = 上音柱) :

上部垂直陣列音柱配有六隻3.5英寸揚聲器、高音揚聲器和一隻多針連接器，底側裝有導軌螺栓。

将重低音音箱放在需要的位置上后，先将下部阵列音柱装在重低音音箱上面。坚固的导销有助于两个扬声器的多针插头稳固地互相卡入，一个强力磁铁进一步确保连接稳定。现在，依照相同原理，将上部垂直阵列音柱连接到下部音柱。

在超低音音箱側面，設有符合人體工程學的手柄，便於運輸和組裝以及拆卸，並且可在背面安裝一塊選配件滾輪板，在運輸過程中能夠可靠保護連接器面板和控制元件。陣列音柱的頂部和底部均設有手柄。

MAUI44 G2 SE 超低音音箱擴充可選配項位於 MAUI44 G2 PA 系統旁邊。超低音音箱擴充的方向取決於是否在超低音音箱擴充中使用心形預設。

连接和操作

可以經由平衡XLR輸入來連接播放器。整合式藍牙模組可經由智慧行動電話或平板電腦進行無線控制。此外，還具有立體身歷聲連結功能，用於將藍牙訊號無線傳送到另一MAUI44 G2 PA系統，以此作為立體身歷聲擴展。在此裝置中，不僅整個系統之音量、而且超低音音箱之音量也可依照總音量進行調整。可選配項超低音音箱擴允與MAUI44 G2 PA系統可一起用於兩種不同的設定。

連接、操作及顯示元件

IN（輸入）

對稱立體身歷聲線路輸入具有兩個3針XLR插口，用於連接播放器（例如混音器）。對現有立體身歷聲訊號增添內置單聲道訊號。

2 MAIN（主控）

總音量調整控制器。依照電平控制 SUB 的預設，調整超低音音箱音量。使用超低音音箱作為超低音音箱擴展時，電平控制被禁用，並且 MAIN 指示燈熄滅。

3 SUB（超低音）

依照柱式揚聲器，調整超低音音箱的音響比例。使用超低音音箱作為超低音音箱擴充時，電平控制被禁用，並且SUB指示燈熄滅。

4 系統狀態指示燈

PROTECT-（保護）如果系統過載/過熱，指示燈亮起。放大器會自動靜音。安裝後，正常運行條件下，裝置在數分鐘後返回正常運行模式。

LIMIT - (限制) 揭聲器系統在上限範圍內工作時,指示燈亮起。LED 瞬時閃爍並不重要。為保護系統,內置限制器會將過高的訊號電平予以平緩調低。若限制器 LED 指示燈亮起更長久或更穩定,可將音量電平降低。

SIGNAL-(訊號) 裝置上有音訊訊號時,指示燈亮起。訊號檢測在電平控制主體之前進行。

POWER-（電源）裝置正確連接至電源並接通電源後，指示燈亮起。

FOLLOW-（從屬）揚聲器音柱與系統斷開連接後，指示燈亮起，並且超低音音箱可用作超低音音箱擴充。

5 THRU（傳輸）

平衡立體身歷聲線路輸出，帶有兩個3針XLR插頭，用於傳送輸入訊號。

6 SUB OUT（低频输出）

平衡線路輸出，帶有一個3針XLR插頭，用於控制超低音音箱擴允。

超低音音箱擴充：使用線路輸入L或R進行訊號控制。將MAUI44G2超低音音箱用作超低音音箱擴充時，兩個電平控制MAIN和SUB以及帶TWS的藍牙單元被禁用。心形設定的說明詳見在第9項CARDIOID ON/OFF（心形開/關）。

7 HOLD TO LINK（保持連結）

MAUI44 G2 PA 系統配備具藍牙功能，可以在 MAUI44 G2 PA 系統上播放來自藍牙播放器（例如：智慧行動電話或平板電腦）的音訊文件（裝置之間的最大距離取決於環境條件）。

將內部藍牙裝置連接到藍牙播放器時，請按住HOLD TO LINK按鈕大約3秒鐘，直至按鈕上方的藍牙顯示有節奏的閃爍（約3Hz），然後在播放裝置上啟用藍牙並在使用者介面上搜索可用裝置。選擇「MAUI44 G2」選項，並將藍牙裝置與MAUI44 G2 PA系統的藍牙單元配對。配對成功之後，藍牙圖示永久點亮，然後即可開始播放曲目。使用主音量控制或在播放裝置上調節音量。

如需斷開與藍牙裝置的連接並使藍牙裝置返回到待機模式，請再次按住HOLD TO LINK按鈕大約3秒鐘。如需刪除已配對裝置的整個列表（=交付狀態），請同時按住HOLD TO LINK和STEREO LINK按鈕大約2秒鐘。

若蓝牙連接中斷（例如，超出有效範圍），藍牙LED指示燈熄滅。在大約90秒鐘之內，連接可自動恢復（藍牙裝置再次回到有效範圍內）。若時間超過90秒鐘，則可以使用藍牙播放器（連接配對裝置）恢復連接。

使用單一MAUI44 G2 PA系統時，立體身歷聲訊號則會自動以單聲道形式添加到在Bluetooth模組中。

注意：若將超低音音箱用作現有 MAUI44 G2 PA 系統的擴充超低音音箱，藍牙和 TWS 功能則不可用。

8 STEREOLINK/TWS（立體身歷聲連結/TWS)

在MAUI44G2PA系統配備有藍牙立體身歷聲連結功能（真無線立體身歷聲），這意味著，使用兩套MAUI44G2系統時，經由藍牙傳輸的立體身歷聲音訊訊號，也可以再現立體身歷聲，而無需藉助電纜在兩套系統之間建立連接（在最佳條件下，兩台裝置之間的最大距離為40公尺）。連接到藍牙播放器的系統在下文中稱為主控單元，立體身歷聲擴充稱為從屬單元。若主控單元連接到藍牙播放器和從屬單元，主控單元的藍牙指示燈和TWS指示燈則常亮。若從屬單元和主控單元之間的連接已成功建立，則從屬單元的TWS指示燈常量，藍牙指示燈緩慢閃爍（大約 0.3Hz ）在配對連接期間，兩套系統的TWS指示燈以大約 3Hz 的頻率有規律閃爍。

依照具體情況，可以使用兩種不同的方式經由TWS連接兩套MAUI44G2PA系統：

情況A.立體身壓聲系統，帶2xMAUI44G2和1x藍牙播放裝置：將藍牙播放器與左側MAUI44G2系統配對，左側系統自動成為主控單元。斷開右側MAUI44G2系統上的所有現有藍牙連接（同時按住HOLD TO LINK和STEREO LINK大約2秒鐘）。現在，在30秒鐘之內，在兩台裝置上按住STEREO LINK按鈕大約3秒鐘，將右側MAUI44G2統連接到主控單元，右側系統自動成為從屬單元（連接時最大距離為15公尺）。主控單元發送藍牙播放器的左聲道立體身壓聲訊號，從屬單元發送右聲道。

情況B.將立體身壓聲系統與2xMAUI44G2（以後的藍牙播放器）配對：對於從屬單元，同時按住從屬單元上的兩個按鈕HOLD TO LINK和STEREO LINK大約2秒鐘，取消從屬單元上全部的現有藍牙連接，配對兩套MAUI44 G2系統時，請確保系統之間的距離不超過15公尺。按下主控單元上「身壓聲連結」（STEREO LINK）按鈕大約3秒鐘，然後快速連續按下從屬單元上的「身壓聲連結」（STEREO LINK）按鈕兩次。現在，在大約30秒內自動進行連接。現在，可以稍後完成藍牙播放器與主控單元的聯接。主控單元發送藍牙播放器的左聲道立體身壓聲訊號，從屬單元發送右聲道。

注意：

TWS立體身壓聲連結功能只能傳輸在已配對的藍牙播放器上播放的音訊訊號。線路輸入上存在的音訊訊號不會經由TWS傳輸。
·關閉並重新接通MAUI44G2系統的電源後，自動執行與藍牙播放器的連接以及經由TWS進行的系統互連。
·配對藍牙裝置的最大數量為8（包括配對的MAUI44G2系統）。此外，若另一台裝置已配對，則會刪除已存儲裝置列表中的最後一項。MAUI44G2主控單元最多可以同時連接一台藍牙播放器和一套MAUI44G2系統作為立體身歷聲擴充。

蓝牙和TWS狀態

注意：僅當揚聲器音柱未連接到 MAUI44 G2 超低音音箱時，心形功能才可用。

主控/從屬操作：可選配項超低音音箱擴充 MAUI44 G2 SE 可與 MAUI44 G2 PA 系統可一起用於兩種不同的設定。

A. 超低音音箱擴展平行於 MAUI44 G2 PA 系統的超低音音箱。請不要啟用超低音音箱擴充中的心形預設（CARDIOID OFF）。按住 CARDIOID 按鈕大約 2 秒鐘，可以切換狀態。
B. 超低音音箱擴展與 MAUI44 G2 PA 系統的超低音音箱平行放置並旋轉 180^ 。心形預設必須啟用 (CARDIOID ON)。按住 CARDIOID 按鈕大約 2 秒鐘，可以切換狀態。心形預設的結果是前向低音輻射，並且由於後部的大量低音消除，舞台上的聲音變得更加清晰。

Neutrik powerCON電源輸入插座。適用電源纜線包括在供貨範圍內。

電源

藍牙和立體身歷聲連結狀態 藍牙 LED		立體身歷聲連結 LED
將藍牙裝置與播放器配對(閃爍(3Hz)關
藍牙裝置僅與播放器配對並連接 常亮 關
將藍牙單元與播放器配對(作為立體身歷聲連結主機) 閱爍(3Hz) 常亮
從屬單元-與主控單元的立體身歷聲配對(閃爍(0.3Hz) 閱爍(3Hz)
從屬單元-與主控單元配對的立體身歷聲連結	閃爍(0.3Hz)	常亮
從屬單元-從屬單元配對但未連接	閃爍(0.3Hz)	關
主控單元-立體身歷聲連結配對但未經由藍牙連結到播放器	關	閃爍(3Hz)
主控單元-連接到從屬單元但未經由藍牙結到播放器	關	常亮
主控單元-與從屬單元配對,並與播放器實現藍牙連結	常亮 閱爍(3Hz)
主控單元-連接到從屬單元並經由藍牙連結到播放器	常亮 常亮
無論是藍牙或是立體身歷聲連結連接	關	關

用於裝置電壓供應的開關。電網的安全只能通過牽引來保障電源插頭到底。

安装說明

單聲道模式示例

CARDIOID OFF
A
MAIN FOLLOW

CARDIOID ON
B
MAIN FOLLOW

與主控單元的設定相同

可選附件

LDMAUI44G2SE

超低音音箱擴充

LDM44G2CB

超低音音箱小車

LDM44G2SUBPC

超低音音箱運輸蓋

LDM44G2SATBAG

音柱運輸箱

技術資料

型號說明：LDMAUI44G2(W)

產品類型 PA 整套系統

類型有源

顏色黑色

最大聲壓級（尖峰）132 dB

頻率範圍37-20000 Hz

聲波角度（H x V）120 x 25°

高度（總計）2256 mm

重量47.6 kg

特性藍牙音頻流，DSP 記號處理技術，出色輻射性能，單聲道/立體身歷聲工作

超低音音箱
低音喇叭尺寸15" / 381 mm
低音喇叭磁體類型	鈕磁體
低音喇叭標識客製
低音揚聲器音圈	4" / 101 mm
箱體結構型式低音反射
箱體材料15 mm 樘木膠合板, 18 mm 樘木膠合板
箱體表面聚脲材料
超低音音箱外形尺寸(寬x高 x深)	434 x 634 x 637 mm
超低音音箱重量	36.4 kg
中音/高音系統
中音揚聲器尺寸	12 x 3,5" / 12 x 89 mm
中音揚聲器磁體類型	鈕磁體
中音揚聲器標識	客製
中音揚聲器音圈	1" / 25.4 mm
高音揚聲器尺寸	4 x 0,5" / 4 x 12.7 mm
高音揚聲器磁體類型	鈕磁體
高音揚聲器標識	客製
高音揚聲器音圈	1" / 25.4 mm
波導CD波導
揚聲器電平輸入	1
揚聲器輸入連接	客製多針
中音/高音系統箱體結構型式	封閉式
中音/高音系統箱體材料	鋁質
中音/高音系統箱體表面	HD塗層鋁合金,多層綹眼織料
中音/高音系統寬度	103 mm
中音/高音系統高度	1621 mm
中音/高音系統深度	135 mm
中音/高音系統重量	11.2 kg
放大器模組(整合在超低音音箱內)
放大器D級
系統功率(RMS) 1500 W
保護電路 短路,多頻帶限制器,直流電保護,過熱保護
冷卻對流
控制元件 蓝牙 HOLD TO LINK 按鈕、藍牙 STEREO LINK 按鈕、心形開/關、主電平、電源開/關、超低音電平
顯示元件 蓝牙、藍牙 STEREO LINK、心形開/關、限制、電源、保護(保護電路處於活動狀態)、訊號、從屬模式、超低音模式
電源連接 Neutrik powerCON
工作電壓 100 V AC - 120 V AC / 50 - 60 Hz, 220 V AC - 240 V AC, 50 - 60 Hz
環境溫度 0 至 40 °C
相對空氣濕度 <80% (無冷凝)
線路輸入數量 2
線路輸入連接 XLR 插口
線路輸出數量 2
線路輸出連接 XLR 插頭
SUB(超低音)線路輸出數量 1
SUB(超低音)線路輸出連接 XLR 插頭
揚聲器輸出數量 1
揚聲器輸出連接 客製多針
藍牙標準 A2DP
藍牙音訊解碼器 AAC、aptX、SBC
DSP特性
AD/DA 轉換器字長 24 位元
採樣頻率 48 kHz
信噪比 106 dB

製造商聲明

產品保固和責任限制

我們目前的保護條件和責任限制，請查閱：https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DEC-LARATIONS_LD_SYSTEMS.pdf。在服務情況下，請聯絡：Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / 電郵：[e-mail] / +49 (0) 6081 / 9419-0。

本產品的之正確處置

(適用於歐盟和其他歐洲國家的垃圾分類系統) 產品或相關文件上之此標誌表示此裝置不得在產品壽命結束時與一

一般生活垃圾一同處置，應避免由於不受控制的廢棄物造成環境破壞或人身傷害。請將此產品獨立於其他垃圾加以處置，並重新利用，促進可持續之經濟發展。作為私人客戶，您在購買產品之零售商處，或者透過所在地區地方當局，可獲取有關保護環境的處置方案之資訊。作為商業使用者，請聯絡您的供應商，並檢查合約協定的裝置處置條件。此產品不得與其他商業垃圾一起處置。

FCC聲明

此裝置符合FCC規則第15部分規定。具體操作須滿足以下兩個條件：

（1）此裝置不會造成有害干擾，並且
(2）此装置必須接受任何接收到的干擾，包括可能導致意外操作的干擾

註：此設備經測試，證明符合FCC規則第15部分中關於B類數位裝置的限制。此類限制旨在針對住宅裝置中的有害干擾提供合理保護。此設備會產生、使用並散發無線電波能量，若未依照說明進行安裝和使用，對無線電通訊可能會造成有害干擾。但是，這不能保證在特定安裝設備中不會發生干擾。若此設備確實對無線電或電視接收造成有害干擾（可以透過開啓和關閉設備來確定），則建議使用者嘗試以下一種或多種措施來糾正干擾：

一重新調整接收天線或變換位置。
- 增加設備和接收器之間的距離。
- 將設備連接到與接收器不同電路的插座上。
- 論詢經銷商或經驗豐富的廣播/電視技術人員，以尋求支援。

CE認證

Adam Hall GmbH 特此聲明此產品符合以下指令（若適用）：

R&TTE（1999/5/EC）或2017年6月起RED（2014/53/EU）

低電壓指令（2014/35/EU）

EMC指令（2014/30/EU）

RoHS (2011/65/EU)

完整的合規聲明請查閱：www.adamhall.com。

此外，您也可以經由 [e-mail] 索取。

EC合規聲明

Adam Hall GmbH 特此聲明，此無線電裝置類型符合2014/53/EU指令。

若需完整版歐盟合規聲明，請登錄以下

互聯網地址：www.adamhall.com/compliance/
