AF3 - 效果机 Antari - 免费用户手册

产品类型	特效风扇
品牌	Antari
型号	AF-3
电源	AC 100-120V / 220-240V, 50/60Hz
功率	100 W
最大风量	900 m³/h (50 Hz) / 1020 m³/h (60 Hz)
风扇转速	750-2550 rpm (50 Hz) / 750-2800 rpm (60 Hz)
尺寸（长 x 高）	332.9 x 370 mm
重量	6.3 kg
控制模式	手动、无线 (AF-3R/AF-3XR)、DMX（1或2通道）、Z-3遥控器（可选）
DMX接口	XLR 3芯和5芯
遥控接口	3.5 mm 插孔
电源输出	Powercon（AF-3X除外）
LED指示灯	绿色（待机），橙色（运行中）
使用	仅限室内
安全	仅限成人使用，请勿插入物体，避免溅水，请勿堵塞通风口
随附配件	无线遥控器（AF-3R/AF-3XR型号）
可选配件	Z-3遥控器

常见问题 - AF3 Antari

如何手动调节风扇速度？

使用机器上的旋转开关。将其在最小位置 (-) 和最大位置 (+) 之间旋转以调节速度。 LED 在待机时变为绿色，风扇运行时变为橙色。

如何使用无线遥控器（AF-3R / AF-3XR 型号）？

确保 DIP 开关 10 处于 ON 位置。按下遥控器上的 A 按钮打开风扇，按下 B 按钮关闭风扇。速度通过旋转开关调节。

如何注册新的无线遥控器？

接通机器电源，将 DIP 开关 10 置于 OFF 位置，然后置于 ON 位置。LED 闪烁约 10 秒。在此期间，按下要注册的遥控器上的 A 或 B 按钮。绿色 LED 闪烁确认。

有哪些 DMX 控制模式可用？

设备可工作在 1 通道模式（0-5 停止，6-255 线性速度）或 2 通道模式（0-127 停止，128-255 运行）。模式通过 DIP 开关 11 选择。

如何设置 DMX 地址？

使用 DIP 开关 1 至 9 以二进制设置地址（值 1、2、4、8、16、32、64、128、256）。DIP 开关 10 用于启用/禁用无线连接，DIP 11 选择 1 或 2 通道模式。

我可以在室外使用设备吗？

不可以，该设备仅设计用于室内使用。请勿将其暴露在雨水或溅水中。

该风扇有哪些可用配件？

配件包括无线遥控器（AF-3R 和 AF-3XR 型号随附）和有线遥控器 Z-3（可选）。机器还配备 Powercon 输出，用于为另一台设备供电。

LED 指示灯表示什么？

当设备处于待机状态时，LED 呈绿色亮起；当风扇运行时，LED 呈橙色亮起。

最大功耗是多少？

额定功率为 100 W，在 120 V 或 230 V 电压下。

我可以级联多个风扇吗？

可以，借助 Powercon 输出（AF-3X 型号除外），您可以为第二台设备供电。请确保遵守总允许功率。

用户手册 AF3 Antari

Antari AF-3 輕巧型特效風扇使用說明書

恭喜您成為 Antari AF-3 輕巧型特效風扇的使用者。

在開始使用之前，我們建議您先仔細地閱讀此說明書，遵循手冊中的說明，這可讓您達到最安全且最佳的效果，也使機器的使用年限更為延長。

警告

1. 請在有成人監督的情況下操作此機器。
2. 請勿將手或任何的異物伸入風扇。
3. 此機器不防水，請勿使其遭水潑濺。
4. 無人監控的情況下，請切斷電源。
5. 請避免進風口和出風口遭異物堵塞。

風速控制

此風扇可用以下 4 種方式控制風速

1. 手動控制:

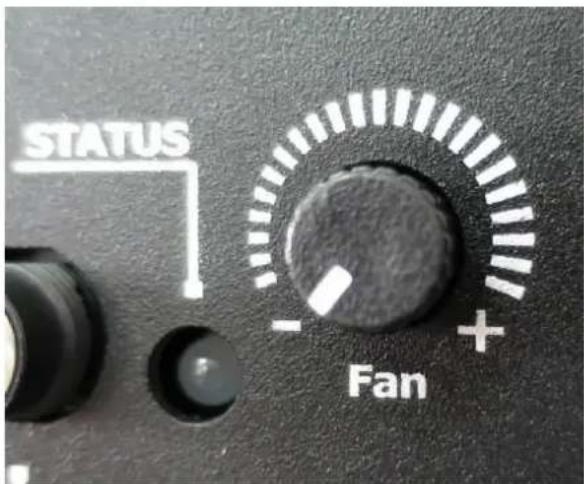

手動控制旋鈕

手動控制時，使用控制旋鈕可以線性調節風速從最小到最大。

當綠燈亮起時，代表機器為待機狀態；當橘燈亮起時，代表機器正在運作。

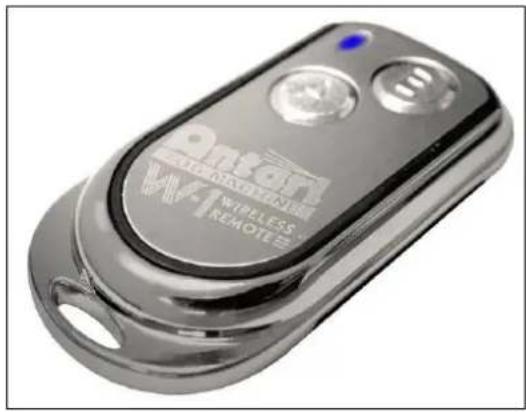

2. 無線控制：適用於 AF-3R 與 AF-3XR 機型 (選配)

AF-3R 與 AF-3XR 內建有無線控制系統，設定方式如下：

將指撥開關(DIP Switch)的 10 號撥到"On"的位置，可以使用 W-1 無線發射器控制風扇。所有的 W-1 無線發射器都包裝在盒子中，在生產時已與無線接收器對頻完成。使用者可按下 W-1 無線發射器上的 A 鍵，來使機器運作，按下 B 鍵停止機器運轉。請注意，當使用無線控制模式時，風速仍可以透過手動旋鈕控制。

若您想要與其他的無線控制器對頻，請按照以下步驟完成對頻：

1. 將風扇接上電源
2. 將指撥開關 10 號撥到"off"的位置。

3. 再將指撥開關 10 號撥到"on"的位置。此時紅燈會亮起約十秒。在這十秒內，請按下 W-1 無線發射器的 A 鍵或 B 鍵來完成對頻。當無線接收器收到訊號，綠燈會閃爍代表收到訊號。

4. 綠燈閃爍時，無線發射器已完成對頻可以使用。

請注意，無線控制器是選配，只有 AF-3R 與 AF-3XR 能使用無線控制模式。

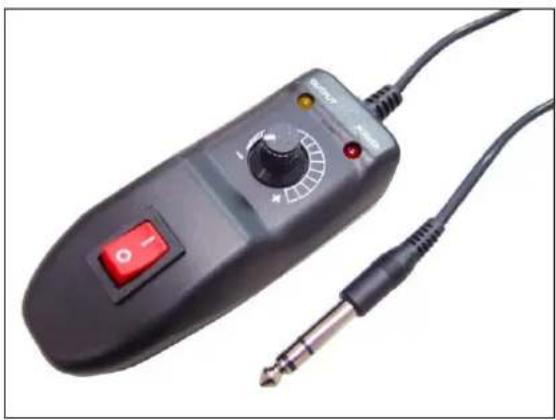

Z-3 控制器操作(選配)

使用控制器操作機器時，請將 Z-3 控制器連結位於機器背面的麥克風插座。使用開/關來啟動風扇，使用旋鈕調節輸出量從 0\~100%。

AF-3 提供 3-pin 或 5-pin XLR 的 DMX 連接選擇。(請在下訂單前通知您的代理商所需規格，以便向 Antari 原廠作需求。) 下方為 Pin 的接點說明：

3 Pin XLR

5 Pin XLR

Pin	功能
1	接地
2	數據-
3	數據+

DMX 數值	功能
0~5	風扇停止運轉
6~254	線性調節風速
255	最大風速

DMX 控制為最優先，也就是說接上 DMX 訊號時，無法以手動和無線控制風扇.

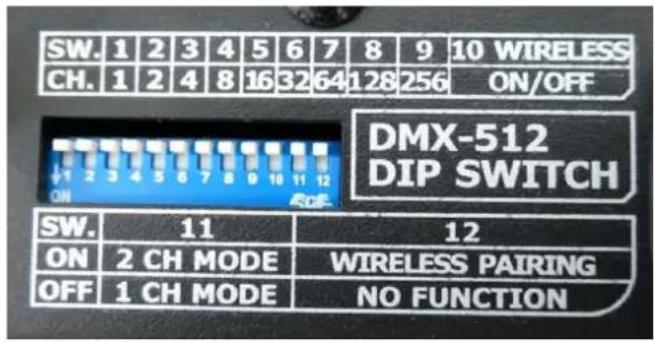

DMX 位址則以指撥開關(DIP switches)來做設定，如下：

SW.	1	2	3	4	5	6	7	8	9	10
Ch.	1	2	4	8	16	32	64	128	256	無線控制無線發射器對頻開/關

SW.	11	12
ON	使用 2 個頻道(頻道 1 為設定風扇啟動,頻道 2 為設定風量輸出)	無線發射器對頻
OFF	使用 1 個頻道(風量輸出固定)	不運作

4. 選配控制器

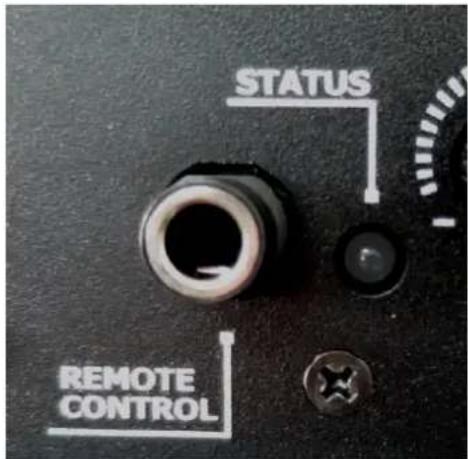

在每台 AF-3 風扇上都有 1/4 英吋的插孔，可與 Z-3 控制器連接，控制 AF-3 的風速。

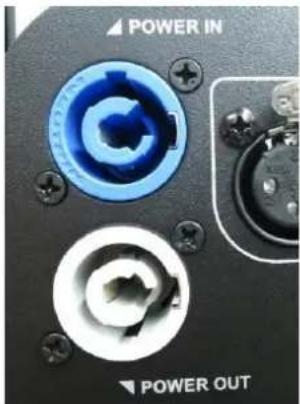

電源輸出功能

AF-3 配有 Powercon 電源輸出功能(AF-3X 沒有)，可與其他特效機器搭配使用，而不佔用額外的電源插座。

型號	AF-3 / AF-3R
電源	AC-100V/120V/220V/230V/240V,50Hz-60Hz
功率	AC-120V/230V,100瓦
最大風量	900m3/hr, 530CFM (50Hz)1020m3/hr, 600CFM (60Hz)
風速	750~2550 rpm (50Hz)750~2800 rpm (60Hz)
DMX模式	頻道1 (0-5 關閉 ,6-255線性調節風速)頻道2 (0-127 關閉 ,128-255 開啟)
尺寸 (mm)	332.9 (W) x 370 (H)
重量	6.3 kg

*請妥善保存此說明書*
