| Type de produit | Ventilateur d'effets spéciaux |
| Marque | Antari |
| Modèle | AF-3 |
| Alimentation | AC 100-120 V / 220-240 V, 50/60 Hz |
| Puissance | 100 W |
| Débit d'air max | 900 m³/h (50 Hz) / 1020 m³/h (60 Hz) |
| Vitesse du ventilateur | 750-2550 tr/min (50 Hz) / 750-2800 tr/min (60 Hz) |
| Dimensions (L x H) | 332,9 x 370 mm |
| Poids | 6,3 kg |
| Modes de contrôle | Manuel, sans fil (AF-3R/AF-3XR), DMX (1 ou 2 canaux), télécommande Z-3 (option) |
| Connectique DMX | XLR 3 et 5 pôles |
| Connectique télécommande | Jack 3,5 mm |
| Sortie d'alimentation | Powercon (sauf AF-3X) |
| Indicateur LED | Vert (stand-by), Orange (en marche) |
| Utilisation | Intérieur uniquement |
| Sécurité | Usage adulte, ne pas insérer d'objets, éviter projections d'eau, ne pas obstruer les ouvertures |
| Accessoires inclus | Télécommande sans fil (modèles AF-3R/AF-3XR) |
| Accessoires optionnels | Télécommande Z-3 |
FOIRE AUX QUESTIONS - AF3 Antari
Questions des utilisateurs sur AF3 Antari
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine à effet au format PDF gratuitement ! Retrouvez votre notice AF3 - Antari et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AF3 de la marque Antari.
MODE D'EMPLOI AF3 Antari
EnglishFrançaisDeutsch · · · 中文
ANTARI FAN AF-3
Antari AF-3 Compact Special Effects Fan User Manual
Nous vous félicitons pour l'achat de votre nouvelle Antari AF-3 Compact Special Effects Fan. En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Si vous respectez les instructions suivantes, vous profiterez d'une performance solide et convaincante de votre Antari AF-3 Compact Special Effects Fan pour de nombreuses années.
Attention
- L'usage de cet appareil n'est prévu que pour les adultes.
- É loigner les mains et ne jamais insérer des objets au ventilateur.
- L'appareil a été conçu pour un emploi dans des locaux clos. Ne pas utiliser à l'extérieur.
Évitez les projections d'eau. - Mettre la machine hors de service quand vous n'utilisez pas la machine.
- Ne jamais desservir les ouvertures de la machine.
Ajuster la vitesse de vent
La vitesse du ventilateur est ajustable en trois pas grâce au commutateur rotatif, la télécommande sans fil, ou un contrôleur DMX.
1. Opération manuelle

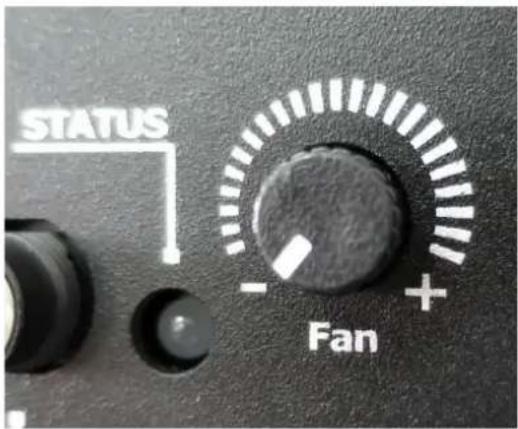

Commutateur rotatif
Ajustez la vitesse comme souhaité avec le commutateur rotatif entre minimum (-) et maximum (+).
En mode stand-by, la LED est allumée en verte. Quand le ventilateur est mis en service, la LED est allumée en orange.
2. Opération sans fil (modèles AF-3R et AF-3XR seulement)

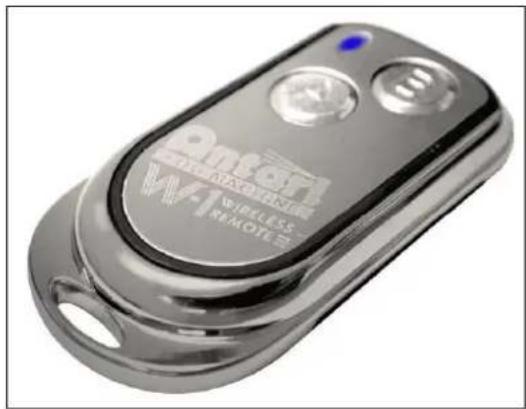

W-1 Télécommande sans fil
Pour choisir l'opération sans fil, 10 à ON.
La télécommande inclus est registré avec la machine avant la livraison. Pour actionner le ventilateur, appuyez sur le bouton A sur la télécommande. Pour désactiver le ventilateur, appuyez sur le bouton B. Ajustez la vitesse comme souhaité avec le commutateur rotatif.
Pour le fonctionnement de la machine avec un transmetteur différent que livré, procédez de la manière suivante.
- Mettez l'appareil en service.
- Mettez l'interrupteur DIP 10 à OFF.
- Mettez l'interrupteur DIP 10 à ON. L'indicateur LED clignote pendant environ 10 secondes. Pendant l'intervalle de 15 seconds, l'usager peut registrer un ou plusieurs de transmetteurs en pressant le bouton "A" ou "B" sur chaque transmetteur. Quand le signal d'enregistrement est bien reçu du récepteur, la LED verte clignote.
- Quand la LED verte clignote, les transmetteurs sont activés.
Veuillez observer que la fonctionne télécommande sans fil est optionnelle et disponible seulement pour les versions AF-3R et AF-3XR.

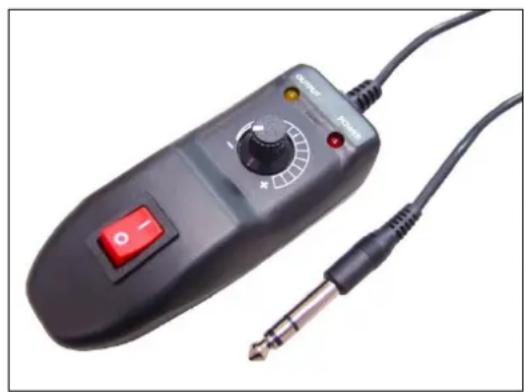

Z-3 Télécommande (Accessoire)
Pour contrôler la machine avec la télécommande, branchez la fiche jack à la prise jack à l'arrière de la machine. Utilisez le bouton pour marche/arrêt le ventilateur, et ajustez la vitesse avec le régulateur rotatif.
La machine possède fiches XLR 3 pôles et 5 pôles pour connecter un contrôleur DMX. Le graphique ci-dessous montre la configuration des fiches.
3 Pin XLR
5 Pin XLR
| Contact | Fonction |
| 1 | Masse |
| 2 | Signal- |
| 3 | Signal+ |
L'appareil a un canal de contrôle pour le réglage de la vitesse du ventilateur.
Réglages DMX :
| Valeur DMX | Fonction |
| 0~5 | ventilateur arrêt |
| 6~254 | vitesse linéaire |
| 255 | vitesse maximal |
En mode contrôle par DMX, il n'est plus possible de contrôler la machine manuellement ou sans fil avec la télécommande.

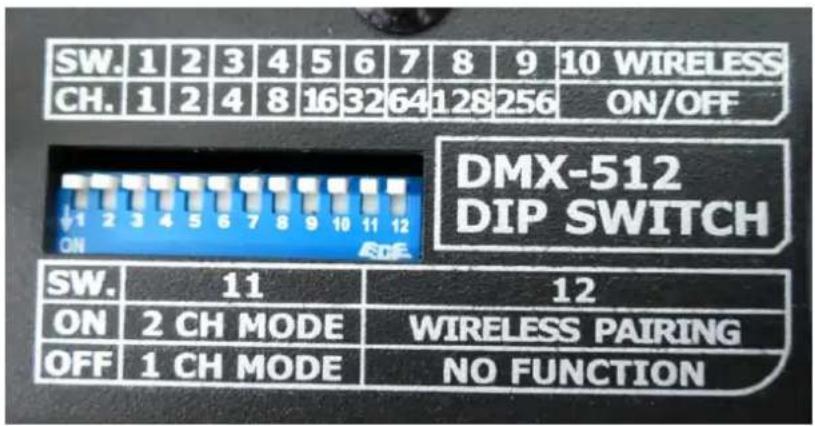

Ajustez l'adresse DMX par interrupteurs DIP :
| DIP | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| canal | 1 | 2 | 4 | 8 | 16 | 32 | 64 | 128 | 256 | Connexion sans fil, marche/arrêt |
| DIP | 11 | 12 |
| ON | Mode 2 canaux | Connexion sans fil |
| OFF | Mode 1 canal | Sans fonction |
4. Télécommande (Accessoire)

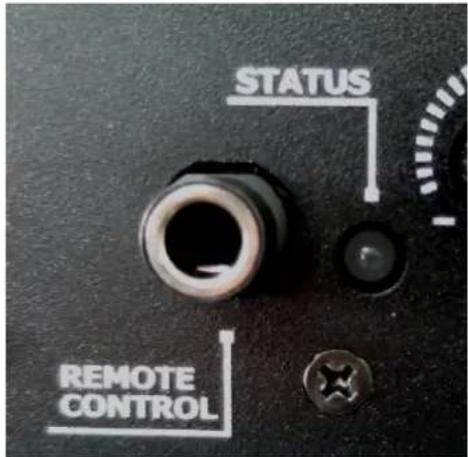

La machine possède une prise jack pour connecter la télécommande Z-3 (facultatif).
Vous pouvez sélectionner la télécommande Z-3 pour contrôler le débit d'air.

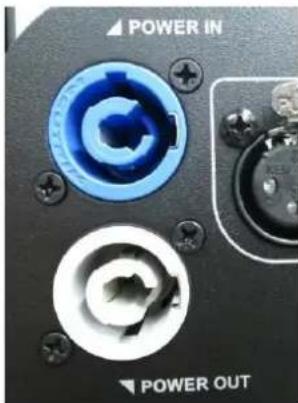

Sortie d'alimentation
La machine possède une sortie Powercon (sauf modèle AF-3X) pour l'alimentation d'un second appareil.
| Modèle | AF-3 / AF-3R |
| Alimentation | AC-100V/120V/220V/230V/240V, 50Hz-60Hz |
| Puissance de rendement | AC 120V/230V, 100W |
| Débit d'air max | 900 m3/h, 530 CFM (50 Hz)1020 m3/h, 600 CFM (60 Hz) |
| Vitesse du ventilateur | 750~2550 tr/min (50 Hz)750~2800 tr/min (60 Hz) |
| Mode DMX | 1 canal (0-5 arrêt, 6-255 vitesse progressive)2 canaux (0-127 arrêt, 128-255 marche) |
| Dimensions (mm) | 332.9 (L) x 370 (H) |
| Poids | 6.3 kg |
*Lisez et gardez ces instructions.*
