Produkttyp	Spezialeffekt-Ventilator
Marke	Antari
Modell	AF-3
Stromversorgung	AC 100-120 V / 220-240 V, 50/60 Hz
Leistung	100 W
Max. Luftdurchsatz	900 m³/h (50 Hz) / 1020 m³/h (60 Hz)
Ventilatorgeschwindigkeit	750-2550 U/min (50 Hz) / 750-2800 U/min (60 Hz)
Abmessungen (L x H)	332,9 x 370 mm
Gewicht	6,3 kg
Steuerungsmodi	Manuell, drahtlos (AF-3R/AF-3XR), DMX (1 oder 2 Kanäle), Fernbedienung Z-3 (optional)
DMX-Anschluss	XLR 3- und 5-polig
Fernbedienungsanschluss	Klinke 3,5 mm
Stromausgang	Powercon (außer AF-3X)
LED-Anzeige	Grün (Stand-by), Orange (in Betrieb)
Verwendung	Nur Innenbereich
Sicherheit	Nur für Erwachsene, keine Gegenstände einführen, Wasserstrahlen vermeiden, Öffnungen nicht blockieren
Enthaltenes Zubehör	Drahtlose Fernbedienung (Modelle AF-3R/AF-3XR)
Optionales Zubehör	Fernbedienung Z-3

Häufig gestellte Fragen - AF3 Antari

Wie stelle ich die Ventilatorgeschwindigkeit manuell ein?

Verwenden Sie den Drehschalter am Gerät. Drehen Sie ihn zwischen der Minimalposition (-) und der Maximalposition (+), um die Geschwindigkeit einzustellen. Die LED leuchtet grün im Stand-by und orange, wenn der Ventilator arbeitet.

Wie verwende ich die drahtlose Fernbedienung (Modelle AF-3R / AF-3XR)?

Stellen Sie sicher, dass der DIP-Schalter 10 auf ON steht. Drücken Sie die Taste A der Fernbedienung, um den Ventilator einzuschalten, und die Taste B, um ihn auszuschalten. Die Geschwindigkeit wird mit dem Drehschalter eingestellt.

Wie registriere ich eine neue drahtlose Fernbedienung?

Schalten Sie das Gerät ein, stellen Sie den DIP-Schalter 10 auf OFF und dann auf ON. Die LED blinkt etwa 10 Sekunden lang. Drücken Sie während dieser Zeit die Taste A oder B der zu registrierenden Fernbedienung. Die grüne LED blinkt zur Bestätigung.

Welche DMX-Steuerungsmodi sind verfügbar?

Das Gerät kann im 1-Kanal-Modus (0-5 aus, 6-255 lineare Geschwindigkeit) oder im 2-Kanal-Modus (0-127 aus, 128-255 ein) arbeiten. Der Modus wird über den DIP-Schalter 11 ausgewählt.

Wie konfiguriere ich die DMX-Adresse?

Verwenden Sie die DIP-Schalter 1 bis 9, um die Adresse binär einzustellen (Werte 1, 2, 4, 8, 16, 32, 64, 128, 256). Der DIP-Schalter 10 aktiviert/deaktiviert die drahtlose Verbindung, und DIP 11 wählt den 1- oder 2-Kanal-Modus.

Kann ich das Gerät im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich geeignet. Setzen Sie es weder Regen noch Wasserstrahlen aus.

Welches Zubehör ist für diesen Ventilator erhältlich?

Das Zubehör umfasst eine drahtlose Fernbedienung (mitgeliefert bei den Modellen AF-3R und AF-3XR) und eine kabelgebundene Fernbedienung Z-3 (optional). Das Gerät verfügt außerdem über einen Powercon-Ausgang, um ein weiteres Gerät mit Strom zu versorgen.

Was bedeutet die LED-Anzeige?

Die LED leuchtet grün, wenn das Gerät im Stand-by ist, und orange, wenn der Ventilator in Betrieb ist.

Wie hoch ist die maximale Leistungsaufnahme?

Die Leistungsaufnahme beträgt 100 W bei 120 V oder 230 V.

Kann ich mehrere Ventilatoren in Reihe schalten?

Ja, dank des Powercon-Ausgangs (außer beim Modell AF-3X) können Sie ein zweites Gerät mit Strom versorgen. Achten Sie darauf, die zulässige Gesamtleistung einzuhalten.

BEDIENUNGSANLEITUNG AF3 Antari

Vielen Dank, dass Sie sich für einen Antari AF-3 Compact Special Effects Fan entschieden haben. Vor Benutzung der Maschine bitte unbedingt diese Bedienungsanleitung sorgfältig lesen. Wenn Sie die Hinweise in dieser Bedienungsanleitung beachten, können Sie sich in den nächsten Jahren auf eine zuverlässige und überzeugende Leistung Ihrer Antari-Maschine freuen.

Achtung

1. Nur für Erwachsene. Betreiben Sie das Gerät niemals unbeaufsichtigt.
2. Hände fernhalten. Es dürfen keine fremden Gegenstände in das Gebläse gelangen.
3. Diese Maschine ist nicht wasserdicht. Vermeiden Sie Spritzwasser.
4. Trennen Sie bitte die Maschine nach dem Betrieb vom Netz.
5. Decken Sie niemals die Luftöffnungen der Maschine ab.

Windgeschwindigkeit einstellen

Die Windgeschwindigkeit des Gebläses lässt sich linear mit dem Drehschalter, der Funkfernbedienung oder einem DMX-Controller einstellen.

1. Manueller Betrieb

Drehschalter

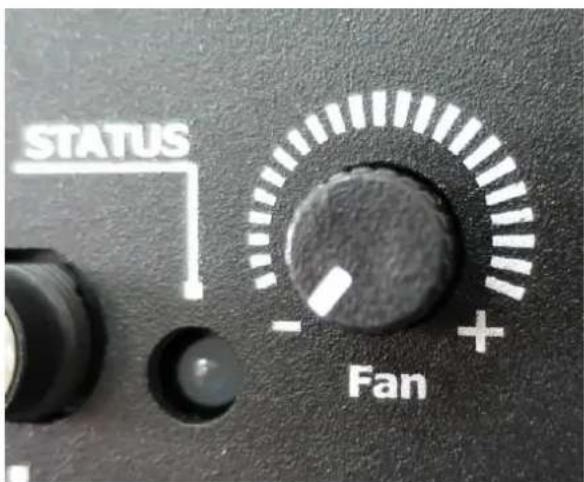

Stellen Sie mit dem Drehschalter die gewünschte Leistungsstufe für das Gebläse von Minimum (-) bis Maximum (+) ein.

Im Standby-Betrieb blinkt die grüne Kontrollanzeige. Bei Betrieb des Gebläses leuchtet sie orange.

2. Funkfernsteuerung (Nur bei Modell AF-3R und AF-3XR)

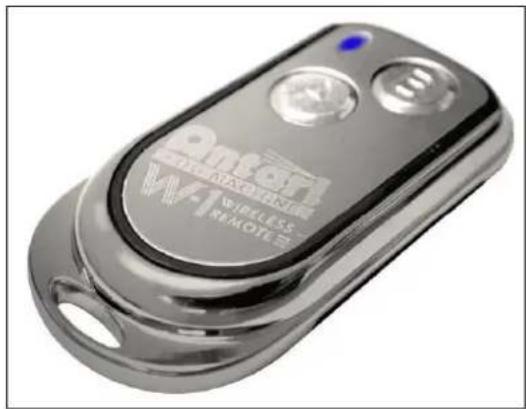

W-1 Funkfernbedienung

Stellen Sie für die Funksteuerung DIP-Schalter № 10 auf ON.

Die mitgelieferte Funkfernbedienung ist vor der Auslieferung auf den Empfänger adressiert worden. Taste A schaltet das Gebläse ein. Taste B schaltet das Gebläse aus. Die Windgeschwindigkeit des Gebläses lässt sich weiterhin mit dem Drehschalter einstellen.

Befolgen Sie folgende Schritte, um weitere Funkfernbedienungen auf die Maschine zu adressieren:

1. Schließen Sie die Maschine ans Netz an.
2. Stellen Sie DIP-Schalter № 10 auf OFF.
3. Stellen Sie DIP-Schalter № 10 wieder auf ON. Die Kontrollanzeige leuchtet jetzt für 10 Sekunden rot. Drücken Sie während dieses Zeitraums zur Adressierung die Taste A oder B. Zur Bestätigung der Adressierung blinkt die Kontrollanzeige wiederholt grün.
4. Die Funkfernbedienungen können jetzt verwendet werden.

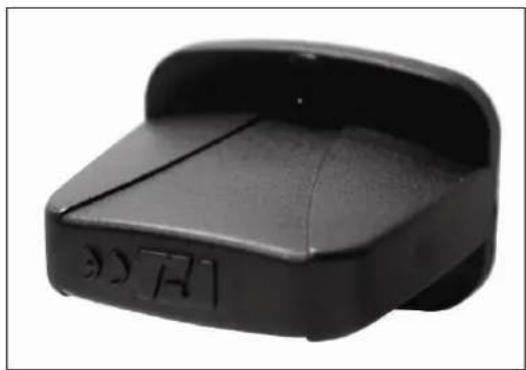

Hinweis: Die Funkfernbedienung ist separat erhältliches Zubehör für die Modelle AF-3R und AF-3XR.

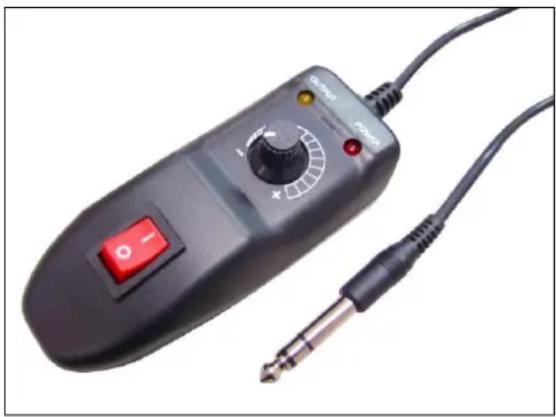

Z-3 Kabelfernbedienung (Zubehör)

Schließen Sie die Fernbedienung an die 6,3-mm-Klinkenbuchse an. Verwenden Sie den Kippschalter, um das Gebläse ein- und auszuschalten und den Drehregler, um die Windgeschwindigkeit des Gebläses anzupassen.

Belegung der DMX-Anschlüsse

Die Maschine verfügt über 3-polige und 5-polige XLR-Anschlüsse für den DMX-Anschluss.

Die nachfolgende Grafik zeigt die Belegung der Buchsen.

3 Pin XLR

5 Pin XLR

Kontakt	Funktion
1	Masse
2	Data-
3	Data+

Die Leistung des Gebläses kann über einen DMX-Steuerkanal reguliert werden.

DMX-Einstellungen:

DMX-Wert	Funktion
0~5	Gebläse aus
6~254	Windgeschwindigkeitzunehmend
255	MaximaleGeschwindigkeit

Die DMX-Steuerung hat Vorrang gegenüber dem manuellen Betrieb und der

Funksteuerung.

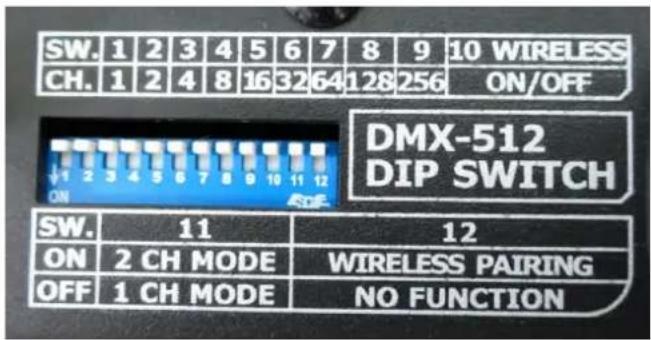

DMX-Adressierung mit den DIP-Schaltern:

DIP	1	2	3	4	5	6	7	8	9	10
Kanal	1	2	4	8	16	32	64	128	256	Funkverbindung,an/aus

Schalter	11	12
ON	2-Kanal-Modus	Funkverbindung
OFF	1-Kanal-Modus	keine Funktion

4. Kabelfernbedienung (Zubehör)

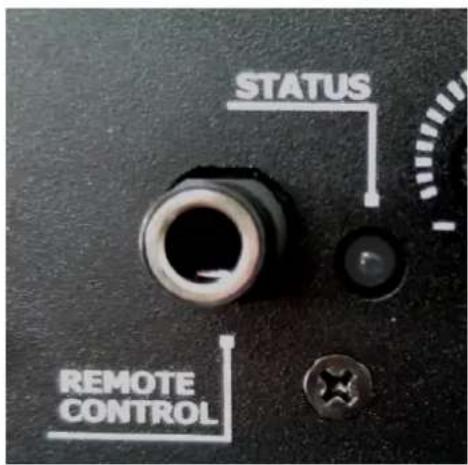

Die Maschine verfügt über eine 6,3-mm-Klinenbuchse für den Anschluss einer Kabelfernbedienung. Hier kann die als Zubehör erhältliche Fernbedienung Z-3 angeschlossen werden.

Netzanschluss

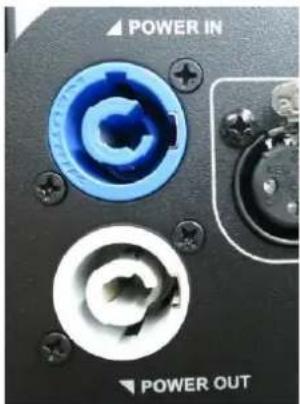

Zum Weiterleiten der Stromversorgung verfügt die Maschine über einen Powercon-Ausgang (außer Modell AF-3X).

Technische Daten

Modell	AF-3 / AF-3R
Spannungsversorgung	AC-100 V/120 V/220 V/230 V/240 V, 50 Hz - 60 Hz
Gesamtanschlusswert	AC 120 V/230 V, 100 W
Maximaler	900 m3/h, 530 CFM (50 Hz)
Luftdurchsatz	1020 m3/h, 60 CFM (60 Hz)
Drehzahl	750~2550 U/Min. (50 Hz)
	750~2800 U/Min. (60 Hz)
DMX-Kanäle	1-Kanal-Modus (0-5 Aus, 6-255 Geschwindigkeit zunehmend)
	2-Kanal-Modus (0-127 Aus, 128-255 An)
Maße (mm)	332,9 (B) x 370 (H)
Gewicht	6,3 kg

*Bitte lesen Sie diese Anweisungen und bewahren Sie sie gut auf.*
