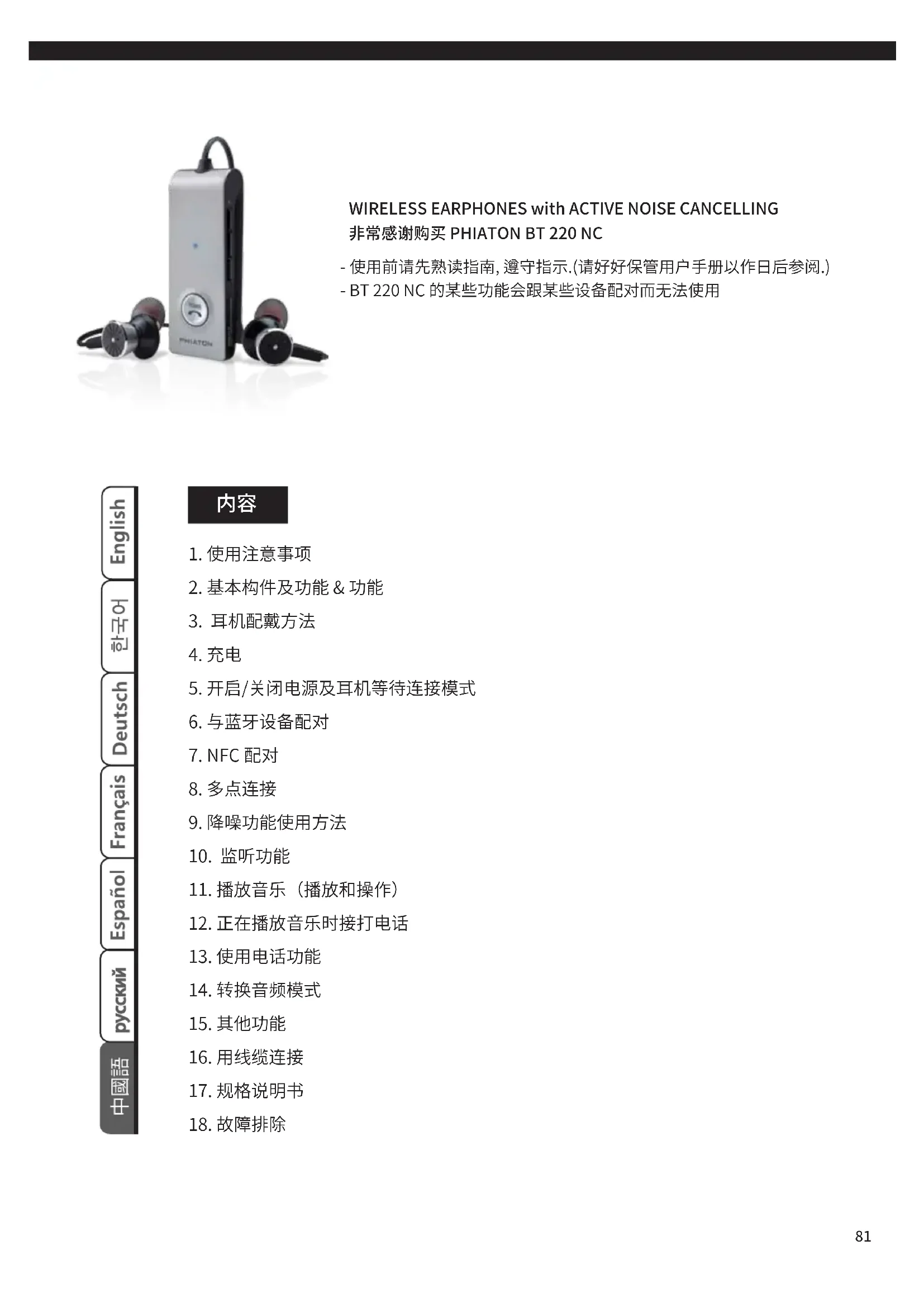

用户手册 BT 220 NC Phiaton

• 使用前请先熟读指南, 遵守指示。(请好好保管用户手册以作日后参阅.)
• BT 220 NC 的某些功能会跟某些设备配对而无法使用

内容

1. 使用注意事项
2. 基本构件及功能 & 功能
3. 耳机配戴方法
4. 充电
5. 开启/关闭电源及耳机等待连接模式
6. 与蓝牙设备配对
7. NFC 配对
8. 多点连接
9. 降噪功能使用方法
10. 监听功能
11. 播放音乐（播放和操作）
12. 正在播放音乐时接打电话
13. 使用电话功能
14. 转换音频模式
15. 其他功能
16. 用线缆连接
17. 规格说明书
18. 故障排除

1. 使用注意事项

1) 请使用符合标准的USB充电线缆和适配器（本产品不含适配器）.
2) 戴上耳机之前, 请将音量设置为最低音量, 以免损伤听觉.
3) 请勿长时间调高音量听取, 以免损伤听觉.
4) 请勿将产品放置在高温下或加热.
5) 请勿使产品被水浸湿.
6) 如产品被水浸湿时请不要打开开关, 用干毛巾擦干后送至售后服务中心检查（欲了解售后服务中心信息请登录www.phiaton.com, 参考contact page）.
7) 请勿擅自拆卸和改造产品.
8) 请将产品置为儿童和宠物容接触不到的地方.
9) 请勿拽拉线缆或用湿手触摸插头.
10)请勿靠近微波炉或无线网线使用产品.
11) 不使用产品时请关闭电源.
12)请将产品放入赠送的收纳包中保管.
13)禁止使用化学溶剂清洁耳机，请使用洁净的干布擦拭.
14)拆洗耳机套时，先从耳机上取下，用温水擦洗后彻底干燥，并在安装前确认是否留有异物（Comply公司的海面套请用洁净的干布擦拭）.
15)欲更换耳机套, 可在PHIATON售后服务中心购买.
16)在驾车或行走时请注意使用,以免听不到交通信号音或警告音,威胁本人和他人安全.
17)本设备有可能在使用过程中对电子医疗器械产生电波干扰，请在使用前咨询医生或医疗器械公司.
※ 请勿将本耳机使用到规定用途以外.
※该无线设备在使用过程中有可能发生电波干扰，请勿以与人命安全相关的用途使用.

2. 基本构件及功能 & 功能

基本构件及功能 功能

• BT 220 NC
• 挂绳
• Micro USB 5 Pin充电线缆
• Audio线缆 (1.0 m, Micro USB to 3.5mm)
• Comply海面套
• 硅胶套耳机4种
• 便携袋
• 保修卡
• 快速指南

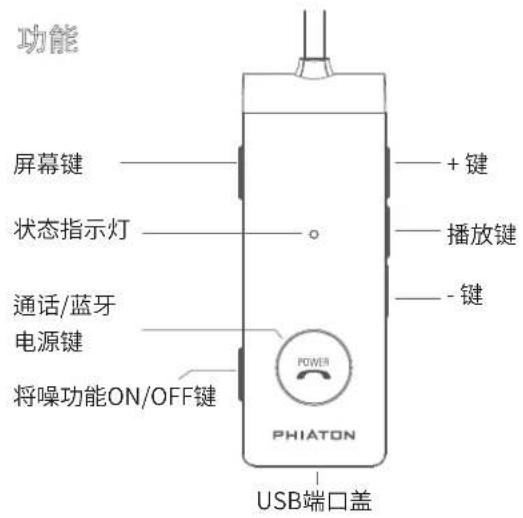

功能 屏幕键 状态指示灯 通话/蓝牙 电源键 将噪功能ON/OFF键 + 键 播放键 - 键 POWER PHIATON USB端口盖

3. 耳机配戴方法

1) 耳机内侧的“R”为右侧、“L”为左侧.
- 请使用适当大小的耳套，以便产品发挥最大功能
2) 可根据用途使用固定夹或挂绳.

3) 请按照以下步骤使用Comply公司的海面套:

①先摘除耳套.
② 将海绵套的下方对准波导管的末端.
③ 向波导管中间推送海绵套，使之套住波导管.
④用手压缩海绵套，尽量使之变小.
⑤ 小心地放入耳道内.
⑥海绵套进入耳道后,大约将膨胀10秒钟,并封闭耳朵,随后达到隔音效果.

※ 如需购买海绵套，请登录www.complyfoam.com.

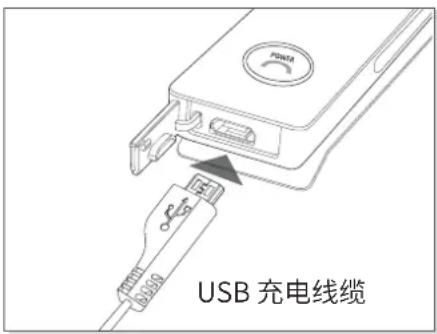

1) 打开耳机（BT 220 NC）的USB端口盖，连接USB充电线缆.
2) 将USB 充电线缆连接到电脑（笔记本电脑）或USB适配器（定额：5V/500mA以上）进行充电.

USB 充电线缆

操作 LED指示灯
正在充电 红灯
	蓝灯充电完毕

※本耳机装有电池，连接充电线缆将自动进行充电.

5. 开启/关闭电源及耳机等待连接模式

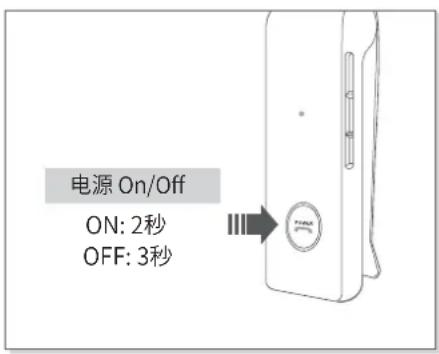

1) 开启/关闭电源

• 按2秒钟通话/电源键，可开启电源.
• 按3秒钟通话/电源键，可关闭电源

状态	操作	LED指示灯
开启	按2秒钟通话/电源键	紫色灯亮1秒钟
关闭	按3秒钟通话/电源键	红色灯闪烁5次

※ 购买产品后首次打开电源，耳机将自动进入配对模式.

2) 等待连接模式

• 打开电源后如进入“配对模式”或不连接蓝牙设备，耳机将自动处于“等待连接模式”.
• 进入等待连接模式后，5分钟内不连接蓝牙设备，BT 220 NC将自动关闭.

状态	LED指示灯
	以6秒间隔蓝色灯闪烁2次等待连接模式

5. 与蓝牙设备配对

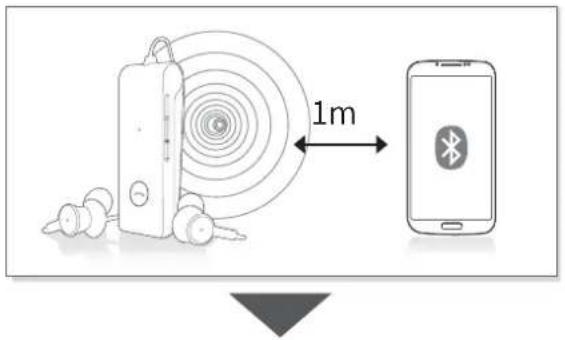

1) 配对

• 请开启将要与本耳机配对的蓝牙设备的蓝牙功能.
• 请使耳机和将要与本耳机配对的蓝牙设备之间的距离保持在1米以内.
• 先打开耳机电源，按3秒以上播放键，即可进入配对模式

状态	LED指示灯 语音提示
配对模式	蓝色灯和红色灯轮番闪烁	Pairing Mode Activated

- 在要与本耳机配对的蓝牙设备上搜索和选择“BT 220 NC”.

※如要与本耳机配对的蓝牙设备发出输入PIN CODE或密码的请求，请输入“0000”.

- 请用本耳机播放音乐或拨打电话来确认是否已正常连接.

1m

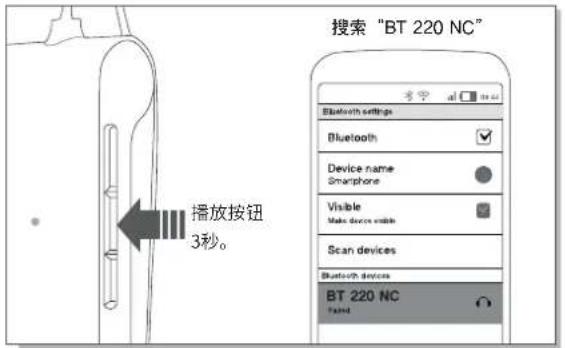

搜索 "BT 220 NC" 播放按钮 3秒。

操作 LED指示灯 语音提示
连接成功 紫色灯闪烁2次	Device Connected

2)与断开连接的设备重新连接

① 自动连接

- 与蓝牙设备进行配对后，重新打开本耳机的电源，将自动连接到上次连接的设备.

如蓝牙设备和本耳机间的距离超出使用范围而被断开，将无法自动进行连接.

请确保使用范围后（10米）重新进行手动连接.

② 手动连接 — 如正在连接时进入“等待连接模式”

- 按下本耳机上的通话/电源键或播放键；或进入蓝牙设备的设备目录，选择“BT 220 NC”.

3) 配对注意事项

• 请检查要连接的蓝牙设备的蓝牙功能是否已开启.
• 请选择立体声耳机装置进行连接.
  如连接到单声道耳机，将无法播放音乐.

※为正常使用本耳机，要连接的蓝牙设备的 Profile (A2DP, HSP, HFP, AVRCP 必须和本耳机的Profile一致.

※ Profile - A2DP (Advanced Audio Distribution Profile), HSP(Headset Profile), HFP(Handsfree Profile), AVRCP(Audio/Video Remote Control Profile)

如Profile不一致，系统有可能无法正常运行，即使Profile相同，根据蓝牙设备的配置，功能有可能无法正常运行。本耳机的Profile技术规格可在第17章“产品技术规格”中确认。有关蓝牙的详细信息，请访问 www.phiaton.com

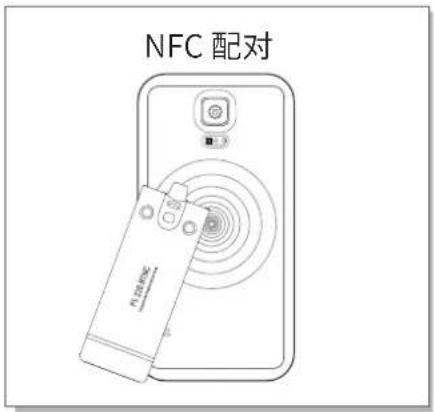

7. NFC 配对

1) BT 220 NC可与带NFC功能的蓝牙设备进行配对.
2) 与NFC进行配对

- 请先激活蓝牙设备的NFC功能.

- 将BT 220 NC的前端接触到蓝牙设备的NFC天线部分.

- 如蓝牙设备提示是否配对，请选择“是”.

※ 各蓝牙设备的NFC天线位置请参考该设备的说明书或向厂家咨询.

NFC 配对

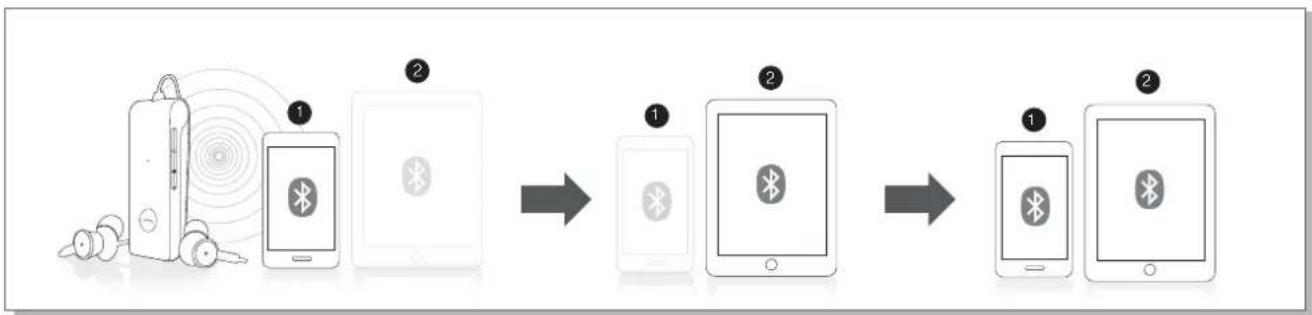

8. 多点连接

1) “多点连接”是指用一台耳机连接2台蓝牙设备.
2) 开启多点连接

• 开启要与本耳机进行连接的两台蓝牙设备的蓝牙功.
• 参考第7章“配对”，先与第一台设备进行配对.
• 按3秒以上播放键来进入配对模式（此时第一台设备将被断开）.
• 进入“配对模式”后与第二台设备进行配对.
• 再与被断开的第一台设备重新进行连接，两台设备将同时与耳机连接.

※ 如2分钟内不进行连接，耳机将进入睡眠模式。在睡眠模式中，按下任意一个按键，即可进入等待连接模式.
※ 如重启耳机电源，耳机将自动连接到第二次配对的设备，此时再与第一台设备重新连接，两台设备将同时与耳机连接.

3)“自动模式”是什么？

“自动模式”是即使关闭电源后重启，也会与上次连接的两台蓝牙设备自动连接的模式。

4) 自动模式使用方法

- 在配对模式下向（+）方向推3秒钟多功能键来打开自动模式.

- 多点连接后, 如在BT 220 NC耳机上进行操作, 将在第二次配对的蓝牙设备上呈现 (正在使用第一次配对的设备时, 可在该蓝牙设备上进行操作).

※ 多点连接后，如在 BT 220 NC 耳机上进行操作，将在第二次配对的设备上呈现（正在使用第一次配对的设备时，可在耳机上进行操作）.

※ 以多点连接使用耳机时已配对的顺序将有可能发生变化，如想变更顺序，请重新连接常用的设备.

9. 降噪功能使用方法

1) 降噪功能是什么？

“降噪功能”是降低1kHz以下的重低音噪音的技术.

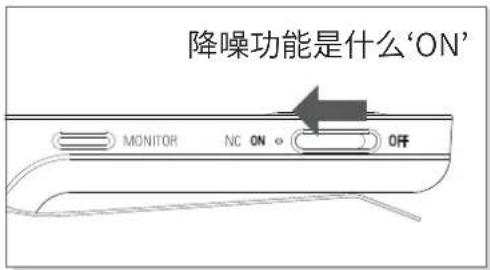

2) 启用/解除降噪功能

- 将NC键向ON方向推，可启用降噪功能；向OFF方向推解除降噪功能.

降噪功能是什么‘ON’ MONITOR NC ON OFF

操作 NC指示灯(LED)
开启降噪功能 绿色灯亮

3) 降噪功能使用注意事项

• 如电池耗尽，将无法使用降噪功能.
• 在驾车或行走时请注意使用，以免听不到交通信号音或警告音，威胁本人和他人安全.
• 降噪功能适用于飞机、巴士、地铁等有机械噪音的环境，安静的室内无需启用.

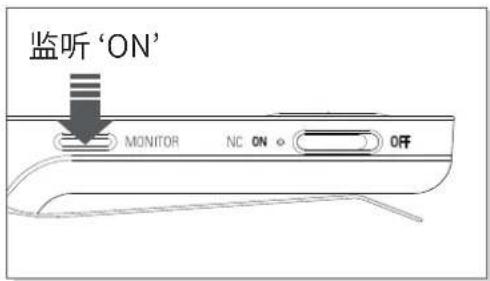

10. 监听功能

1) 如使用监听功能，在无需取出耳机的情况下也可聆听周围声音.
2) 按监听键，降噪功能和播放、通话功能将自动停止，可聆听周围声音.

监听‘ON’ MONITOR NC ON OFF

11. 播放音乐（播放和操作）

1) 播放音乐

• 短按1次多功能键，可播放蓝牙设备上的音乐.
• 正在播放音乐时短按1次多功能键，可暂停播放.
• 正在播放音乐时按下1秒钟多功能键，可停止播放.
  ※ 根据蓝牙设备有可能不支持“停止”和“暂停”功能.

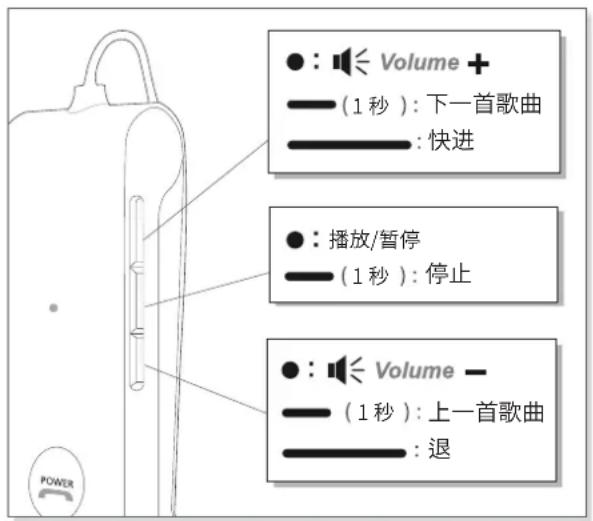

2) 音量调节和跳转功能

• 向“+ / -”方向推多功能键，可调节音量.
• 向“+ / -”方向推1秒钟多功能键后放开，可播放上一曲/下一曲.
• 向“+ / -”方向长推多功能键，可快进/快退音乐.

Volume + (1秒): 下一首歌曲 快进 播放/暂停 (1秒): 停止 Volume - (1秒): 上一首歌曲 退

* : 短保持连续 :

状态 LED指示灯
正在播放 蓝色灯以6秒间	隔缓缓闪烁

※ 可在蓝牙设备上直接进行操作来播放音乐.
※ 电池耗尽后也可使用线缆播放音乐.

12. 正在播放音乐时接打电话

1) 正在播放音乐时接听电话

• 如从耳机里听见电话铃声，请按通话/电源键，音乐将被停止，并连接到电话.
• 再次按下通话/电源键可结束通话，通话结束后音乐将继续播放.

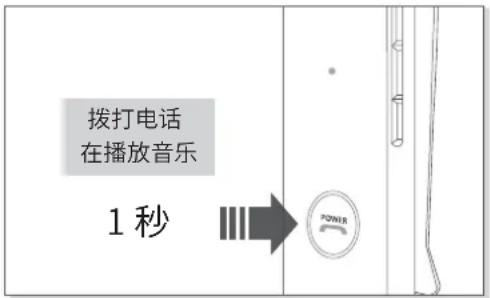

拨打电话 在播放音乐 1秒

2) 正在播放音乐时拨打电话

• 正在播放音乐时按下1秒钟通话/电源键后松开，音乐将被停止，并自动拨打最后接打过的电话.
  ※ 部分蓝牙设备有可能不支持该功能或在使用方法上有所差异.

13. 使用电话功能

1) 接听电话

- 如从本耳机里听见电话铃声，请按通话/电源键.

2) 挂断电话

- 正在通话时短按CALL键，可挂断电话.

3) 拒接电话

- 如从本耳机里听见电话铃声，按住CALL键1秒钟后松开伴随“CALL Ignored”的语音，电话将被拒绝）.

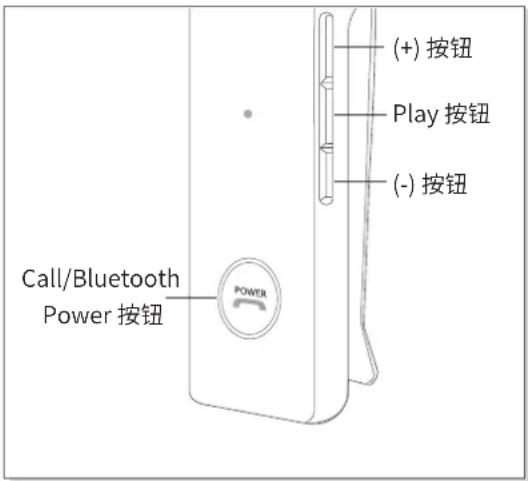

(+) 按钮 Play 按钮 (-) 按钮 Call/Bluetooth Power 按钮 POWER

4) 启用和解除静音功能

- 正在通话时将多功能键向“-”方向推1秒钟，可启用静音功能，再次向“-”推1秒钟可解除静音功能.

5) 拨打电话

- 按1秒钟耳机上的CALL键后松开，将伴随“Redialing”的语音，自动连接到最后接打过的电话.

※ 部分蓝牙设备有可能不支持该功能或在使用方法上有所差异.

6) 呼叫等待（需向通信公司申请该服务）/保持当前通话并接听来电

- 按1秒钟CALL键，正在通话的电话将切换至呼叫等待，并接听当前呼入电话（再次按1秒钟CALL键，可调换两个通话）.

- 短按CALL键，正在通话的电话将被挂断，连接当前呼入电话.

7) 语音呼叫（仅适用于支持声控功能的手机）

- 在待机模式下短按CALL键.

8) 本耳机和手机间的通话切换

- 要想将手机通话切换至耳机通话，请短按请短按通话/电源键1秒钟.

状态	LED指示灯
呼入/呼叫	紫色灯以1.5秒间隔闪烁
通话中	蓝色灯以6秒间隔闪烁
连接2个通话时	紫色灯以6秒间隔闪烁

14. 转换音频模式

1) 如与支持APT-X高保真音频的蓝牙设备配对，本产品将自动连接到APT-X. 如为不支持APT-X功能的蓝牙设备，将连接到SBC音频.
2) 本产品还可连接电量消耗较低的SBC专用模式. - 在未启动电源的状态下，按住(+)键的同时按下通话/电源键2秒钟.

状态	操作	LED指示灯
apt-X / SBC模式	按通话/电源键2秒秒钟	紫色等闪烁1秒钟
SBC专用模式	同时按通话/电源和(+)键2秒钟	蓝色灯闪烁1秒钟

POWER

※ 电池使用时间

		Noise Cancelling 关闭	Noise Cancelling 基达
机连续通话时间		最大 16 时间	最大 10 时间
机连续音乐播放时间	APT-X高评定中声音模式	最大 15 时间	最大 9 时间
	SBC模式	最大 17 时间	最大 10 时间
待机时间		最大 300 时间	最大 26 时间
全部充电时间		关于 1.5 时间

※ 上面的时间可能不同，这取决于在它被使用的环境.

15.其他功能

1) 显示剩余电量

- 在打开电源的状态下短按2次通话/电源键，剩余电量将显示到状态指示灯上.

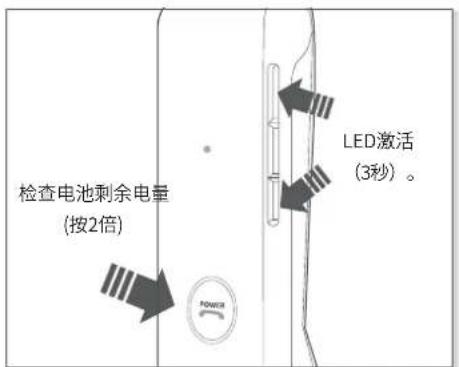

检查电池剩余电量 (按2倍) LED激活 (3秒)。

剩余电量LED指示灯
80%以上	蓝色灯亮1秒钟
80%~30%	紫色灯亮1秒钟
30%以下	红色灯亮1秒钟
3%以下	红色灯亮1秒钟及警高音

• 在Apple iOS 5以上版本，剩余电量将显示在右上侧.

※ 正在充电时剩余电量显示功能将暂时停止运行.

※剩余电量在3%以下时，发出警告音。如继续使用耳机，将耳机电量耗尽后，伴随“Power Off”的语音，电源将自动关闭.

2) 启用和解除LED指示灯功能

• 本耳机在使用过程中通过LED指示灯来表示使用的功能和状态.
• 按CALL键的同时将多功能键向“-”方向推3秒钟，LED指示灯功能将被解除，再次推3秒钟，功能将被启用.

操作	LED指示灯	状态
启用	显示	- 耳机发出“LED Activated”的语音提示。- 正在通话时、播放音乐时和刚结束通话或停止播放后,将发出1次“●●↗”的提示音
	不显示解除	- 耳机发出“LED Deactivated”的语音提示。- 正在通话时、播放音乐时和刚结束通话或停止播放后,将发出1次“●●↘”的提示音

3) 启用和解除语音提示功能

• 在“配对模式”下按播放键3秒钟，可启用语音提示功能，耳机将用语音提示各种功能（刚结束通话、停止播放后有可能不做语音播报）.
• 在“配对模式”下再次按播放键3秒钟，可解除语音提示功能.

※出厂时耳机的语音提示功能将处于启用状态.

※ 解除语音提示功能后信号音将替代语音提示.

4) 产品还原方法

- 如想将产品还原为出厂设置，请在“配对模式”下同时按播放键和(+)键5秒钟.

操作	LED指示灯 状态
出厂设置	紫色光芒亮起两次	经过“●●”的报警信号,“POWER ON, Pairing Mode Activated”

16. 用线缆连接

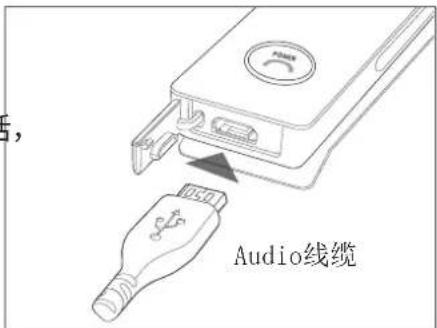

1) 请参考示意图，连接线缆使用本耳机.

※ 连接线缆后，蓝牙遥控功能将无法使用，如欲欣赏音乐或拨打电话，请直接使用蓝牙设备.

2) 连接线缆使用时也可使用大部分功能，包括麦克风.

Audio线缆

17. 规格说明书

1) 遥控部

• 通信系统：Bluetooth standard Ver.4.0
• 输出功率：Power Class 2
• 最大通信范围：可视距离10m以内
• 电池充满：1.5小时
• 通话时间：最长16个小时（降噪功能OFF）/最长9个小时（降噪功能ON）
• 播放时间：最长17个小时（降噪功能OFF）/最长10个小时（降噪功能ON）
• 待机时间：300个小时（降噪功能OFF）/26个小时（降噪功能ON）
• 使用频带：2.4GHz (2.402GHz～2.480GHz)
• 蓝牙应用模式：HFP v1.6/ HSP v1.2/ A2DP v1.3/ AVRCP v1.5
• 音频编码：支持SBC和APT-X

(如与不支持APT-X的蓝牙设备进行配对，将连接SBC)

• 电池：Lithium Polymer DC3.7V / 300mA
• 话筒频率范围：10～4,000Hz
• 话筒灵敏度：-40 dB
• 话筒降噪：CVC Solution
• 操作温度：5～45 degrees C
• 尺寸：69.9×24.1×14.4 mm (H×W×D)
• 净重：24 g

2) 耳机部

• 形式：动态Φ14.3mm驱动单位
• 灵敏度100 dB/mW
• 频率响应：10 Hz～27 kHz
• 阻抗：32 ohms
• 线缆长度：0.55m，Y-type
• 净重：8.3g
• 降噪话筒

※为提高性能，本产品的规格可未经通知而变更.

18. 故障排除

1) 无法打开电源：

- 请充电。如充完电后仍无法打开电源，请咨询售后服务中心.

2) 无法充电：

• 请确保本产品和USB充电线缆是否正常连接.
• 请确保电脑是否开启和运行.
• 如使用AC适配器，请检查是否正常连接.

3) 无法配对：

- 请确保要连接的蓝牙设备的电源是否开启.

请确保要连接的蓝牙设备的蓝牙功能是否已启用.

- 请确认本耳机和要连接的蓝牙设备之间的距离是否在1米以内（不可超过1米）.

- 请确保蓝牙设备的profile设置是否正确.

4) 听不见音乐：

- 请确保本耳机和蓝牙设备的电源是否全部开启.

- 请确保蓝牙设备是否正在播放音乐.

- 请确保本耳机和蓝牙设备的音量是否调得太低..

- 如使用延长线缆，请确保连接是否正常.

5) 听见杂音或停顿：

- 请确保本耳机和蓝牙设备的附近是否有使用2.4GHz频带的电子设备.

- 请确保本耳机和蓝牙设备之间的距离是否太远（最大通信范围不可超过10米）.

6) 音质差：

- 如蓝牙设备通过HSP与耳机连接，请转换至A2DP.

7) 通话时听不见对方声音:

- 请确保要与耳机连接的蓝牙设备的电源是否开启.

- 请用HFP或HSP连接蓝牙.

- 请确保本耳机和蓝牙设备的音量是否调得太低.

8) 噪音不减：

- 请确保是否启用降噪功能.

- 请确保是否佩戴正确（如耳垫没有佩戴正确，有可能无法减噪）.

9) LED指示灯不工作：

- 请确保是否解除了LED指示灯功能(按CALL键的同时将多功能键向“-”方向推3秒钟，可启用LED指示灯功能）.

10) 产品操作失灵：

- 同时按下通话/电源键和(-)键

- 按下Reset键，电源将被关闭.

- 即使重启（Reset），配对信息也不会被删.

11) 与PC/笔记本电脑进行配后，无法使用：

- 每种PC/笔记本电脑有可能装有不同的软件驱动。因此，部分PC/笔记本电脑有可能不支持BT 220 NC.

- 请咨询您的PC/笔记本电脑厂商，可否提供相关驱动.
