사용 설명서 BT 220 NC Phiaton

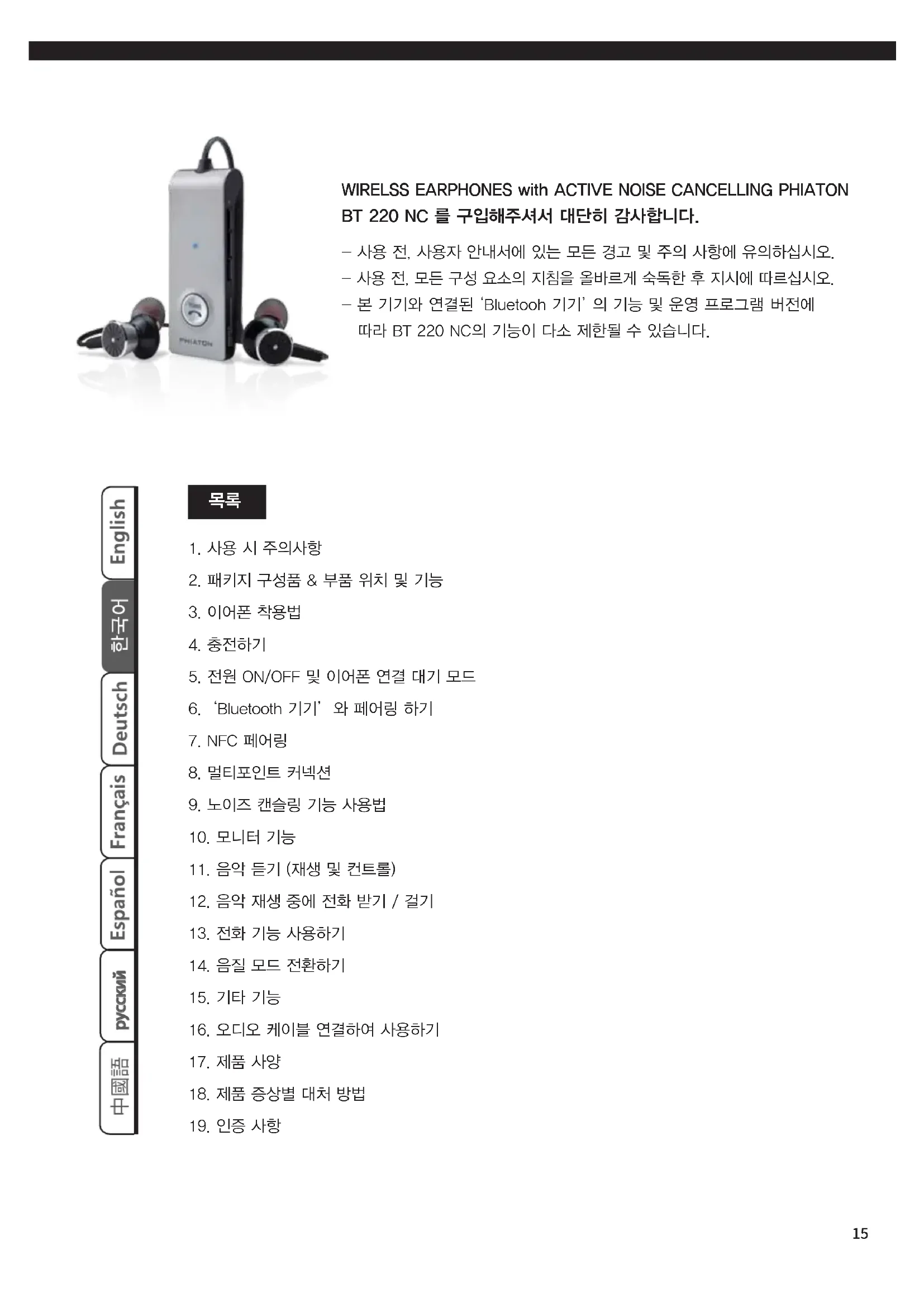

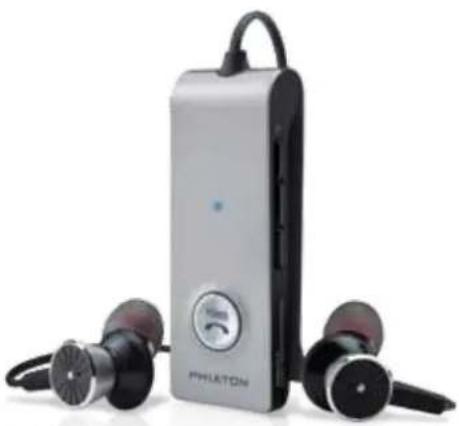

WIRELSS EARPHONES with ACTIVE NOISE CANCELLING PHIATON BT 220 NC 를 구입해주셔서 대단히 감사합니다.

-사용 전,사용자 안내서에 있는 모든 경고 및 주의 사항에 유의하십시오.
-사용 전,모든 구성 요소의 지침을 올바르게 숙독한 후 지시에 따르십시오.
- 본 기기와 연결된 'Bluetooth 기기' 의 기능 및 운영 프로그램 버전에 따라 BT 220 NC의 기능이 다소 제한될 수 있습니다.

목록

1.사용 시 주의사항
2. 패키지 구성품 & 부품 위치 및 기능
3. 이어폰 착용법
4. 충전하기
5. 전원 ON/OFF 및 이어폰 연결 대기 모드
6. 'Bluetooth 기기'와 페어링 하기
7. NFC 페어링
8. 멀티포인트 커넥션
9. 노이즈 캔슬링 기능 사용법
10. 모니터 기능
11. 음악 듣기 (재생 및 컨트롤)
12.음악 재생 중에 전화 받기/걸기
13. 전화 기능 사용하기
14. 음질 모드 전환하기
15. 기타 기능
16.오디오 케이블 연결하여 사용하기
17. 제품 사양
18. 제품 증상별 대처 방법
19.인증 사항

1.사용 시 주의사항

1) USB 충전 케이블 및 충전 어댑터는 규격 제품(5V, '500mA 이상')을 사용하십시오. ※충전 어댑터는 포함되어 있지 않습니다.
2)오디오 청취 전 음량을 최소로 하여, 갑작스런 큰 소리로 인한 고막 손상이 발생하지 않도록 하십시오.
3)오랜 시간 동안 시끄러운 음악 청취 시 청력에 해로울 수 있으니 주의하십시오.
4) 고온에 두지 마시고 가열하지 마십시오.
5) 물에 젖게 하지 마십시오. 물에 젖은 경우, 전원을 켜지 말고 마른 수건으로 물기를 제거 후 서비스 센터에서 제품 점검을 받으십시오(서비스 센터 안내는 www.phiaton.co.kr의 contact page를 참고 하십시오).
6) 사용자 임의로 제품을 분해, 개조 및 수리하지 마십시오.
7) 제품에 충격을 주지 마십시오.
8) 어린아이나 애완 동물이 만질 수 있는 곳에 제품을 두지 마십시오.
9) 코드 부분을 잡아당기거나 젖은 손으로 전원 플러그를 만지지 마십시오.
10) 전자레인지나 무선 랜 가까이에서 사용하지 마십시오.
11) 제품을 사용하지 않을 때에는 제품의 전원을 끈 상태로 보관하십시오.
12)본 기기 보관 시, 제품에 동봉된 휴대용 케이스에 보관하십시오.
13)이어폰 외관 청소 시, 깨끗한 마른 천으로 닦아 주십시오 (솔벤트 사용 금지).
14) 이어팀 청소 시 이어폰에서 분리하여 따뜻한 물로 닦아 완전히 건조 하시고, 장착 전 이물질이 있는지 확인 하십시오. (단, 컴플라이사 메모리 품팀은 깨끗한 천으로 닦아 주십시오)
15) 교체용 이어탑은 피아톤 서비스 센터에서 구입할 수 있습니다.
16) 운전 또는 보행 중 사용은 신호음 또는 경고음 등의 외부 소리가 들리지 않아 본인이나 다른 사람에게 위험 할 수 있으니 사용 시 주의하십시오.
17) 본 기기의 전파가 사용 중이신 전자 의료기기의 작동에 영향을 미칠 가능성이 있으니, 사용 전 의사나 사용 중인 의료기기 회사에 먼저 문의하십시오.

※ 본 기기를 원래 용도 이외 다른 용도로 사용하지 마십시오.

※해당 무선 설비는 운용 중 전파 혼선 가능성이 있으므로 인명 안전과 관련된 용도로는 사용할 수 없습니다.

2. 패키지 구성품 & 부품위치 및기능

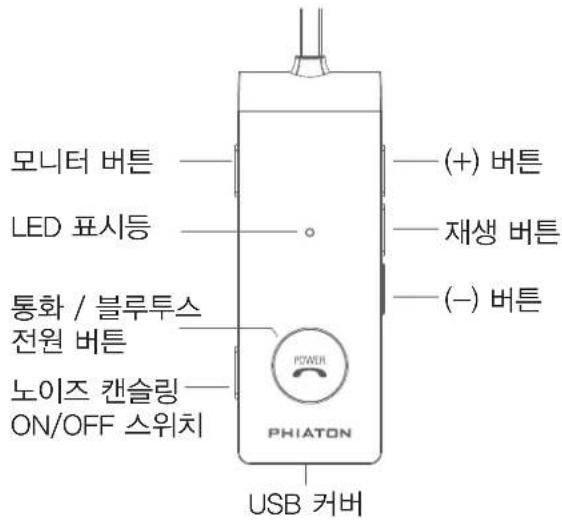

구성품 부품 위치 및 기능

• BT 220 NC
  -마이크로 USB 5핀 충전 케이블
  -오디오 케이블(1.0m,마이크로 USB to 3.5mm)
  -휴대용 케이스
  -4종 실리콘 이어탑
  -컴플라이 품팀
• 넥스트랩
• Wien가이드/보증서

모니터 버튼 LED 표시등 통화 / 블루투스 전원 버튼 노이즈 캔슬링 ON/OFF 스위치 (+) 버튼 재생 버튼 (-) 버튼 PHIATON USB 커버

3. 이어폰 착용법

1) 이어폰에 인쇄된 L은 왼쪽, R은 오른쪽을 가리킵니다.
-제품의 최대 성능을 위해서 사용자에 맞는 크기의 이어팀 사용을 권장합니다.
2) 클립 또는 넥스트랩(Neck Strap)을 사용하여 사용상 편의에 맞게 사용 합니다.

[넥스트랩 연결 모습] [클립 이용 모습]

3) 컴플라이사 메모리 품립을 사용할 경우 다음 방법에 따라 주세요.

• 먼저 실리콘 이어팀을 제거합니다.
  -품팀의 밑면을 웨이브 가이드의 끝 부분에 위치시킵니다.
  -웨이브 가이드의 중간 부분에 닿을 때까지 품팀을 밀어 끼웁니다.
  -품팀을 최대한 작게 꽃꼭 눌러 줍니다.
  -购置속으로조심스럽게 넣어 줍니다.
  -품팀이 약 10초 동안 서서히 팽창하여 외부의 소음을 차단하게 됩니다.

※품팀 추가 구매를 원하시면 www.complyfoam.com을 방문해 주십시오.

구입 시에는 충전이 되어 있지 않을 수도 있으므로 처음 사용하시는 경우에는 충전이 필요합니다.

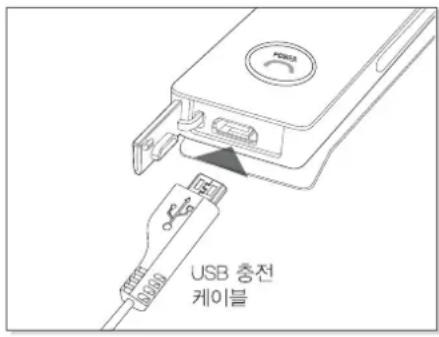

1) BT 220 NC의 USB 커버를 열고 USB 충전 케이블을 연결하십시오.
2) USB 총전 케이블을 컴퓨터(노트북) 또는 USB 어댑터(정격: 5V/500mA 이상)에 연결하여 총전 하십시오.

USB 충전 케이블

작동	LED 표시등
충전 중 빨간 불빛	점등
	파란 불빛 점등 완전 충전

※ 본 기기는 배터리가 내장되어 있으며, 총전 케이블을 연결하면 자동으로 총전됩니다.

5. 전원 ON/OFF 및 이어폰 연결 대기 모드

1) 전원 ON/OFF

-통화/전원 버튼을 2초간 누르면 전원이 켜집니다.
-전원을 꼴 때는 통화/전원 버튼을 3초간 누르면 본 기기의 전원이 꺼집니다.

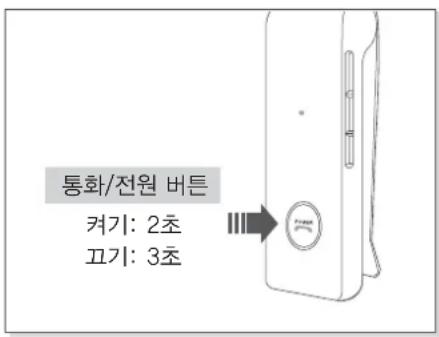

통화/전원 버튼 켜기: 2초 끄기: 3초

상태 LED 표시등 작동
Loy	전원 버튼 2초간 누름	파란색 불빛 1초간 점등
점	전원 버튼 3초간 누름	빨간색 불빛 5회 점면

※ 본 기기 구입 시 처음 전원을 켜면 자동으로 페어링 모드로 진입 합니다.

2) 연결 대기 모드

• 전원을 캨 상태에서 ‘페어링 모드’ 로 들어가거나 ‘Bluetooth’ 기기와 연결하지 않으면 ‘연결 대기 모드’ 가 시작됩니다.
  -연결 대기 모드에서 5분 이내에 ‘Bluetooth’ 기기와 연결되지 않으면 BT 220 NC의 전원이 자동으로 꺼집니다.

상태	LED 표시등
연결 대기 모드	6초 간격으로 파란 불빛 2회 점멸

6. 'Bluetooth 기기'와 페어링 하기

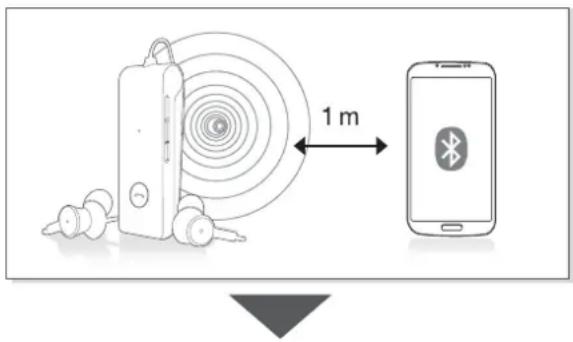

1) 페어링 하기

• 본 기기와 연결하고자 하는 ‘Bluetooth 기기’의 Bluetooth 기능을 켜십시오.
• 본 기기와 연결 하고자 하는 ‘Bluetooth 기기’ 를 1m 이내에 두십시오.

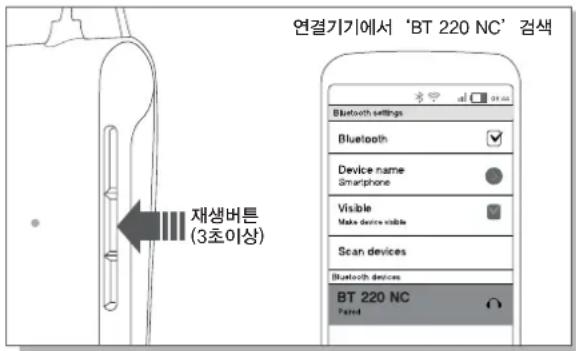

• 본 기기의 전원이 켜진 상태에서 재생 버튼을 3초 이상 눌러 페어링 모드로 들어가십시오.

작동 LED	표시등 음성안내
페어링 모드	파란 불빛, 빨간 불빛 교차 점멸	Pairing Mode Activated

– 연결하고자 하는 ‘Bluetooth 기기’ 에서 ‘BT 220 NC’ 를 검색/선택하십시오.
※ 연결하고자 하는 ‘Bluetooth 기기’ 에서 핀 코드 (PIN CODE) 혹은 비밀 번호 요청이 나오면 ‘0000’ 을 입력 하십시오.
- 본 제품으로 음악을 재생하거나 통화를 시도하여 연결을 확인하십시오.

1 m

작동 LED 표시등 음성안내
연결 성공 보라색 불빛 2회 점멸 Device Connected

2) 접속이 끊어진 기기와 재연결

① 자동 연결

- ‘Bluetooth 기기’ 와 페어링된 이후에는 본 기기의 전원을 켜면 이전 연결됐던 기기와 자동 연결됩니다. ‘Bluetooth 기기’ 와 본 기기가 최대 통신 범위 이상 떨어져 연결이 끊어진 경우에는 다시 자동 연결이 되지 않습니다. 최대 통신 범위 안에서 수동 연결을 해주십시오.

② 수동 연결 : 연결 중 ‘연결 대기 모드’ 가 된 경우

– 본 기기의 통화/전원 버튼 또는 재생 버튼을 누르면 연결됩니다. 또는 ‘Bluetooth 기기’ 의 장비 검색 목록 중 ‘BT 220 NC’ 를 선택하면 연결됩니다.

3) 페어링 시 확인 사항

-연결하고자 하는 'Bluetooth 기기'의 Bluetooth 기능이 활성화되어 있는 지 확인하십시오.
-연결 장치 선택 시, 스테레오 헤드셋 장치로 연결하여 주십시오. 모노 헤드셋으로 연결되면 음악 재생 기능이 작동하지 않습니다.
※ 본 기기의 Bluetooth 기능을 제대로 사용하기 위해서는 연결하고자 하는 ‘Bluetooth 기기’ 의 프로파일 (A2DP, HSP, HFP, AVRCP)이 본 기기의 프로파일을 지원해야 합니다.

※ A2DP : Advanced Audio Distribution Profile, HSP : Headset Profile, HFP : Handsfree Profile, AVRCP : Audio/Video Remote Control Profile
※ 프로파일을 동일하게 지원하지 않을 경우 올바로 작동되지 않을 수 있으며, 프로파일을 동일하게 지원하는 경우에도 ‘Bluetooth 기기’ 의 사양으로 인해 기능이 올바로 작동되지 않을 수 있습니다. 본 기기의 프로파일 사양은 ‘17장 제품 사양’에서 확인할 수 있습니다. 더 자세한 사항은 본사 홈페이지(phiaton.co.kr)를 방문 하시거나 피아톤 소비자 센터로 문의하여 주시기 바랍니다.

7. NFC 페어링

1) BT 220 NC는 NFC 기능을 가진 ‘Bluetooth 기기’ 와 쉽게 페어링할 수 있습니다.
2) NFC로 페어링하기

• 'Bluetooth 기기' 의 NFC 기능을 활성화시키십시오.
• 'Bluetooth 기기' 의 NFC 안테나가 위치한 부분에 BT 220 NC의 앞면을 접촉시키십시오.
• ‘Bluetooth 기기’에서 연결을 여부를 물으면 “예” 를 선택하십시오.
  ※ ‘Bluetooth 기기’ 의 NFC 안테나 위치는 기기의 설명서를 참조하시거나 제조 업체에 문의하여 주십시오.

NFC 기능을 통한 페어링

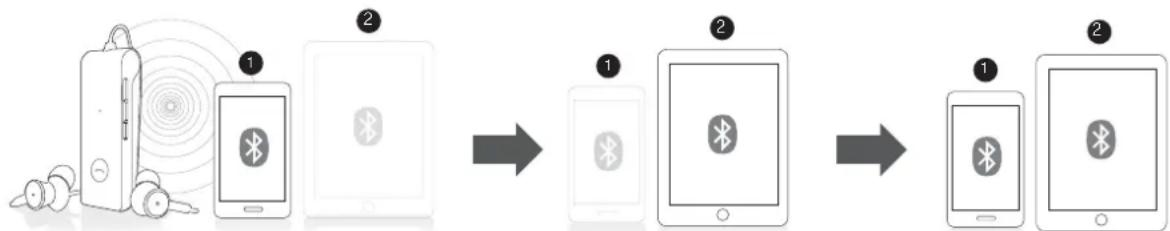

1) ‘멀티포인트 커넥션’ 이란? 2대의 ‘Bluetooth 기기’ 를 동시에 연결하여 사용하는 기능입니다.
2) ‘멀티 포인트 커넥션’ 하기

-본 기기와 연결하고자 하는 두 'Bluetooth 기기'의 Bluetooth 기능을 활성화(Bluetooth On) 하십시오.
-6장 페어링하기 페이지를 참조하여 먼저 첫 번째 'Bluetooth 기기'와 페어링 하십시오.
- 다시 재생 버튼을 3초 이상 눌러 페어링 모드로 들어가십시오(이때 첫 번째 ‘Bluetooth’ 기기와는 연결이 끊입니다).
-‘페어링 모드’에 진입하면 두 번째 ‘Bluetooth 기기’와 페어링 하십시오.
-연결이 끊졌던 첫 번째 'Bluetooth 기기'와 재연결을 하면 두 대의 'Bluetooth 기기'가 모두 연결됩니다.

※ 2분 안에 연결되지 않으면 슬립 모드로 진입합니다. 슬립 모드에서 헤드폰의 아무 버튼이나 한 번 누르면 ‘Bluetooth 기기’ 와 연결이 가능한 연결 대기 모드가 됩니다.
※ 본 기기의 전원을 겪다 켜면 본 기기는 두 번째 페어링된 ‘Bluetooth 기기’ 와 자동으로 연결되며, 첫 번째 페어링했던 ‘Bluetooth 기기’ 와 재연결을 하면 두 대의 기기가 모두 연결됩니다.

3) 'Auto Mode' 린?

전원을 깊다 켜도 기존에 연결했던 두 'Bluetooth 기기'가 모두 자동으로 재연결되는 모드입니다.

4) Auto Mode 사용하기

-페어링 모드에서 +버튼을 3초간 눌러주면 Auto Mode가 켜집니다.
- Auto Mode를 끌려면 다시 페어링 모드로 진입 후, +버튼을 3초간 눌러주십시오.
※ 다중 연결 시 BT 220 NC 이어폰에서 조작되는 기능은 주로 두 번째 페어링된 ‘Bluetooth 기기’ 에서 작동됩니다(첫 번째 페어링된 ‘Bluetooth 기기’ 를 사용 중에는 본 기기에서 해당 ‘Bluetooth 기기’ 의 조작이 가능합니다).
※ 다중 연결하여 사용 중 페어링된 순서가 임의로 변경될 수 있습니다. 원래대로 변경하시려면 주로 사용하실 ‘Bluetooth 기기’ 를 재연결해주십시오.

9. 노이즈 캔슬링 기능 사용법

1) 노이즈 캔슬링이란?

1kHz 이하의 중저음 소음을 감소시키는 기술을 의미합니다.

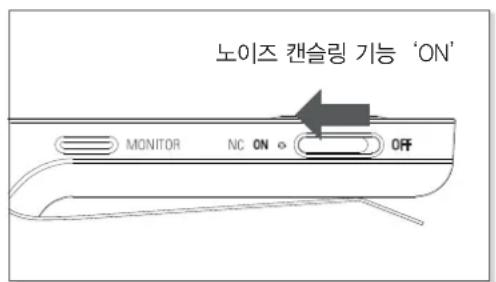

2) 노이즈 캠슬링 기능 설정/해제 하기

- NC 스위치를 ON 방향으로 밀면 노이즈 캔슬링 기능이 작동되며 NC 스위치를 OFF 방향으로 밀면 노이즈 캔슬링 기능이 중지됩니다.

노이즈 캔슬링 기능 'ON' MONITOR NC ON OFF

작동 LED 표시등

노이즈 캔슬링 ON 녹색 불빛 점등

3) 노이즈 캔슬링 기능 사용 시 주의 사항

-노이즈 캔슬링 기능은 배터리 소진 시 사용할 수 없습니다.
- 운전 또는 보행 중 사용은 신호음이나 경고음 등의 외부 소리가 들리지 않아 본인 또는 다른 사람에게 위험할 수 있으니 사용 시 주의하십시오.
- 노이즈 캔슬링 기능은 항공기, 버스, 지하철 등의 기계 소음에 최적화되어 있으므로 조용한 실내에서는 작동시킬 필요가 없습니다.

10. 모니터 기능 사용법

1) 모니터 기능은 이어폰을 빼지 않고도 주변의 외부 소리를 들을 수 있게 해주는 기능입니다.
2) 모니터 버튼을 누르면 노이즈 캔슬링 기능과 재생 또는 통화 중이던 모든 소리가 중지되어주변의 외부 소리를 들을 수 있습니다.

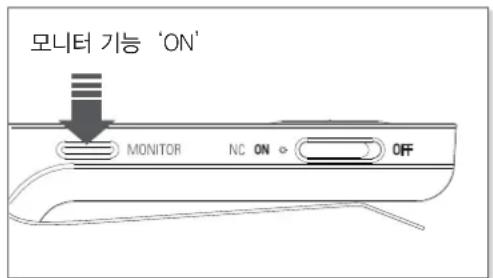

모니터 기능 'ON' MONITOR NC ON OFF

11.음악 듣기(재생 및 컨트롤)

1) 음악 재생

• 재생 버튼을 짧게 1회 누르면 ‘Bluetooth 기기’ 의 음악이 재생됩니다.
• 음악 재생 중 재생 버튼을 짧게 1회 누르면 재생 중인 음악이 일시 정지됩니다
• 음악 재생 중 재생 버튼을 1초간 눌렸다 떼면 재생 중인 음악이 완전히 정지되어, 다시 재생 시 곡의 처음부터 재생됩니다.

※ 사용하시는 ‘Bluetooth 기기’ 에 따라 일시 정지 기능과 정지 기능이 서로 바뀌거나 한 가지 기능만 제공될 수 있습니다.

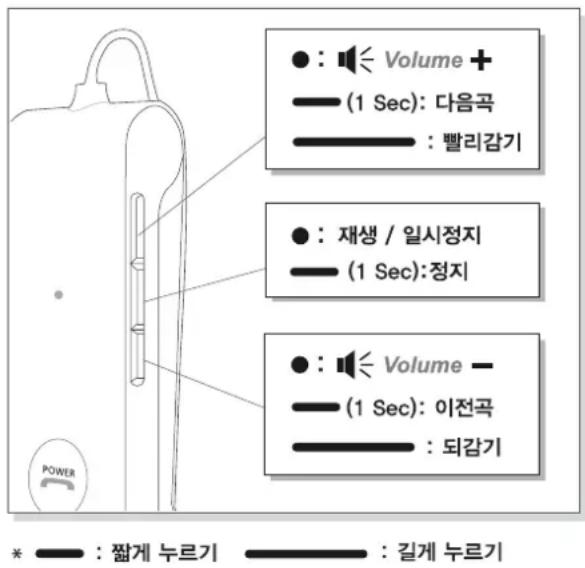

Volume + (1 Sec): 다음곡 : 빨리감기 재생 / 일시정지 (1 Sec):정지 Volume - (1 Sec): 이전곡 : 되감기 * : 짧게 누르기 : 길게 누르기

2) 음량 조절 및 곡 넘김 기능 사용법

• '+ / -' 버튼을 눌러 음량을 조절할 수 있습니다.
• '+ / -' 버튼을 1초 정도 눌렸다 떼면 다음 곡 / 이전 곡 재생을 할 수 있습니다. (1초가 되면 빼하는 신호음이 들립니다).
• '+ / -' 버튼을 계속 길게 누르고 있으면 빨리 감기 / 되감기를 할 수 있습니다.

작동 LED 표시등
음악 재생 중 (apt-X로 연결 시) 6초 간격으로 보라색 불빛 천천히 점멸

※ Bluetooth 기기에서 직접 조작하여 본 기기로 음악을 감상할 수도 있습니다.
※배터리가 소진된 후에도 오디오 케이블을 사용하여 음악을 감상할 수 있습니다.

12.음악 재생 중에 전화 받기/걸기

1) 음악 재생 중에 전화 받기

• 본 기기를 통해 전화 수신음이 들리면 통화/전원 버튼을 누르십시오. 음악이 멈추고 통화가 연결됩니다.
• 통화가 끝나면 통화/전원 버튼을 다시 눌러 통화를 종료 하십시오. 통화가 종료되면 일시 정지됐던 음악이 다시 재생됩니다.

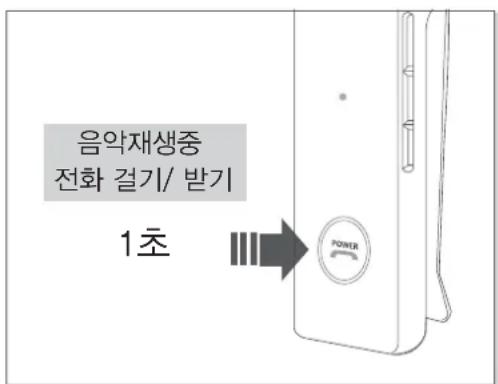

2) 음악 재생 중에 전화 걸기

• 음악 재생 중 통화/전원 버튼을 1초간 눌렸다 떼면 음악이 정지되며 가장 최근에 사용한 번호로 전화가 연결됩니다.
  ※ ‘Bluetooth 기기’ 에 따라 기능이 제한되거나 다소 상이할 수 있습니다.

음악재생중 전화 걸기/ 받기 1초

13. 전화 기능 사용하기

1) 전화 받기

- 본 기기를 통해 수신음이 들리면 통화/전원 버튼을 누르십시오 (통화 음량 조절하기: 통화 중 음량을 조절하려면 ‘+ / -’ 버튼을 누르십시오).

2) 전화 끊기

-통화 중, 통화/전원 버튼을 짧게 누르면 전화가 끊어집니다.

3) 전화 거절하기

- 본 기기를 통해 전화 수신음이 들리면 통화/전원 버튼을 1초간 눌렸다 떼십시오( 'Call Ignored' 음성 안내가 나오며 전화 수신이 거절됩니다).

4) 음성 송신 차단 / 차단 해제하기

- 통화 중에 (-) 버튼을 1초간 누르면 음성 송신이 차단되며, 다시 1초간 누르면 ‘음성 송신 차단’ 이 해제됩니다.

5) 전화 걸기

– 본 기기의 통화/전원 버튼을 1초간 눌렸다 떼면 ‘Redialing’ 음성 안내와 함께 가장 최근에 사용한 번호로 전화가 연결됩니다.

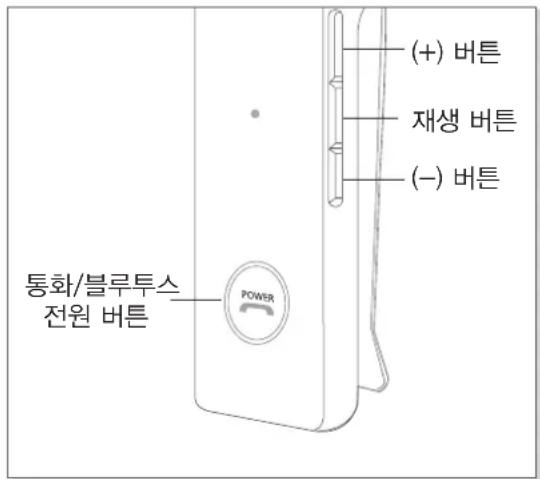

(+) 버튼 재생 버튼 (-) 버튼 통화/블루투스 전원 버튼 POWER

6) 통화 대기(통신사에 서비스를 신청한 경우에만 사용 가능) / 통화 중 다른 전화가 올 경우.

• 통화/전원 버튼을 1초간 누르면 통화 중인 전화는 대기 상태가 되며 두 번째 걸려온 전화가 연결됩니다. (다시 통화/전원 버튼을 1초간 누르면 통화 중인 전화와 대기 중인 전화가 전환됩니다).
  -통화/전원 버튼을 짧게 누르면 통화 중인 전화는 끊어지고 두 번째 걸려온 전화가 연결됩니다.

7) 음성으로 전화 걸기(음성 명령이 지원되는 휴대폰에서만 가능합니다).

-대기 중에 통화/전원 버튼을 짧게 누르십시오.

8) 본 기기와 휴대폰 간의 통화 전환하기

-휴대폰으로 통화 중에 본 기기로 통화를 전환하려면 통화/전원 버튼을 1초간 눌러 주십시오.

상태	LED 표시등
수신 벨/발신 벨	1.5초 간격으로 보라색 불빛 점멸
통화 중	6초 간격으로 파란색 불빛 천천히 점멸
통화가 2개 연결되어있는 상태	6초 간격으로 보라색 불빛 천천히 점멸

14.음질 모드 전환하기

1) 본 제품은 고음질 모드인 APT-X를 지원하는 블루투스

기기와 연결 시 자동으로 APT-X 모드로 자동 연결됩니다.

Apt-X를 지원하지 않는 블루투스 기기와는 SBC 모드로 연결됩니다.

2)배터리 소모가 적은 SBC 전용 모드로도 연결이 가능합니다.

- 전원이 꺼진 상태에서 (+) 버튼을 누른 상태로 통화/전원 버튼을 2초간 누르십시오.

상태 LED 표시등	작동
apt-X / SBC 모드	통화/전원 버튼을 2초간 누름	보라색 불빛 1초간 점등
SBC 전용 모드	통화/전원과 (+)버튼을 2초간 누름	파란 불빛 1초간 점등

※배터리 사용 시간

		노이즈 캔슬링 OFF 노이즈 캔슬링 On
연속 통화 시간		최대 16 시간	최대 10 시간
연속 음악 재생시간	apt-X 고음질 모드	최대 15 시간	최대 9 시간
	SBC 모드	최대 17 시간	최대 10 시간
연속 대기 시간		최대 300 시간	최대 26 시간
완전 충전 시간		약 1.5 시간 소요

※ 상기 시간은 사용자의 사용 환경에 따라 다를 수 있습니다.

15. 기타 기능

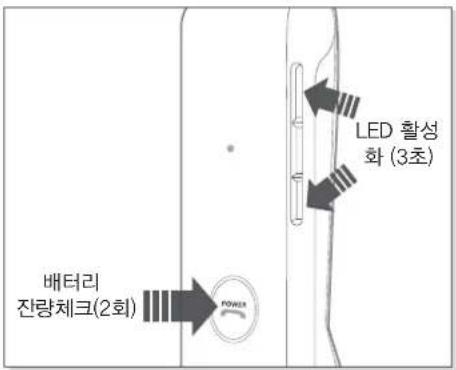

1)배터리 잔량 체크

-전원이 켜진 상태에서 통화/전원 버튼을 짧게 2회 누르면 배터리 잔량이 LED표시등에 표시됩니다.

배터리 진량체크(2회) POWER LED 활성 화 (3초)

배터리 잔량 LED	표시등
80% 이상	파란 불빛1초간 점등
80% ~ 30%	보라색 불빛 LED 1초간 점등
30% 미만	빨간 불빛 1초간 점등
3% 미만	빨간 불빛 1초간 점등 및 경고음

-Apple의 iOS 5버전 이상에서는 화면 우측 상단에 배터리 잔량이 표시됩니다.

※배터리 충전 중에는 배터리 잔량 체크 기능이 작동되지 않습니다.

※ 배터리 잔량이 3% 미만인 경우 경고음이 울리며, 계속 사용할 경우 수 분 이내에 배터리가 전부 소모되어 ‘Power Off’ 음성 안내와 함께 자동으로 전원이 꺼집니다.

2) LED 표시등 기능의 활성화/비활성화

-본 기기는 작동 중임을 알리는 LED 표시등이 있어 기능에 따라 상태를 표시해줍니다.

- (+)버튼과 (-) 버튼을 동시에 3초간 누르면, 작동 상태를 나타내는 LED 표시등 기능이 비활성화되며, 다시 두 버튼을 동시에 3초간 누르면 활성화됩니다.

작동	LED 표시등	상태
설정	상태 표시	- ‘LED Activated’ 음성 안내가 들립니다.- 통화 중, 음악 재생 중 및 통화 종료/재생 종료 직후에는 이어폰을 통해 ‘●●’↗ 신호음만 1회 들립니다.
해제	소멸	- ‘LED Deactivated’ 음성 안내가 들립니다.- 통화 중, 음악 재생 중 및 통화 종료/재생 종료 직후에는 이어폰을 통해 ‘●●↘’ 신호음만 1회 들립니다.

3) 음성 안내 활성화 / 음성 안내 비활성화

• ‘페어링 모드’에서 재생 버튼을 3초간 누르면 음성 안내가 활성화되어 각종 기능 실행 시 음성으로 안내를 합니다(통화 종료/재생 종료 직후에는 음성 안내가 제한될 수 있습니다).
  -다시‘페어링 모드’에서 재생 버튼을 3초간 누르면 음성 안내가 비활성화됩니다.

※ 공장 출고 시, 음성 안내 기능은 활성화 상태입니다.

※ 음성 안내 기능이 비활성화되면, 음성 안내 대신 다음과 같은 신호음이 들립니다.

Power On/Off, 페어링 모드, 연결 성공/연결 해제, 멀티포인트 커넥션 Auto Mode 설정/해제, LED 표시등 활성/비활성, 리다이얼링, 전화 수신 거부, 음성 송신 차단/차단 해제

4) 제품 초기화하기

- 제품을 공장에서 출고된 초기 상태로 되돌리려면 ‘페어링 모드’ 에서 재생 버튼과 (+)버튼을 동시에 5초간 누르십시오.

작동 LED 표시등 상태 표시
공장 초기화

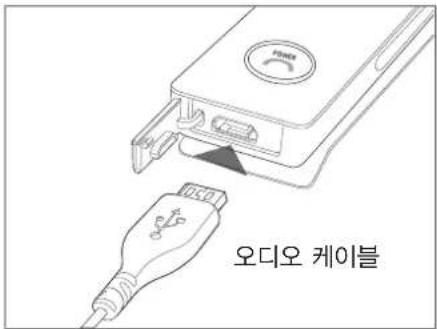

16.오디오 케이블 연결하여 사용하기

1) 본 기기는 그림과 같이 오디오 케이블을 연결하여

사용할 수도 있습니다.

※ 오디오 케이블을 연결했을 경우엔 블루투스 리모컨

기능은 사용이 안되며,사용하시는 "Bluetooth 디바이스"

를 통해 음악 감상 및 통화 기능을 사용하셔야 합니다.

오디오 케이블

17. 제품 사양

1) 리모콘부

-통신 시스템:Bluetooth standard Ver.4.0
-출력 전력: Power Class 2
-최대 통신 범위: 가시거리 10m 이내
-완전 충전 시간:약 1.5시간
-연속 통화: 최대 16시간(노이즈 캔슬링 OFF)/최대 10시간(노이즈 캔슬링 ON)
-연속 음악 재생 시간: 최대 17시간 (노이즈 캔슬링 OFF)/최대 10시간 (노이즈 캔슬링 ON)

-대기시간: 300시간 (노이즈 캔슬링 OFF) / 26시간 (노이즈 캔슬링 ON)
-사용 주파수 대역: 2.4GHz (2.402GHz \~ 2.480GHz)
-호환 Bluetooth 프로파일: HFP v1.6/ HSP v1.2/ A2DP v1.3/ AVRCP v1.5
-오디오 코덱: SBC, APT-X 지원
(APT-X를 지원하지 않는 “Bluetooth 기기” 와 페어링 시 SBC를 지원 합니다)
-배터리: Lithium Polymer DC3.7V / 300mA
-통화용 마이크 주파수 범위: 10\~4,000Hz
-통화용 마이크 감도: -40 dB
-통화용 마이크 주변 잡음 억제: CVC Solution
- 적정 동작 온도: 5 \~ 45 degrees C
- 크기: 69.9 × 24.1 × 14.4 mm (H × W × D)
-무게:24g

2) 이어폰부

-사용 유니트: 다이나믹 타입 Φ14.3mm 드라이버 유니트
- 음압 감도: 100 dB/mW
-주파수 특성: 10 Hz \~ 27 kHz
- 임피던스: 32 ohms
- 코드길이: 0.55 m, Y-type
-무게:8.3g
-노이즈캔슬링용 마이크

*본 제품의 사양은 성능향상을 위하여 예고 없이 변경될 수 있습니다.

18. 제품 증상 별 대처 방법

1) 전원이 켜지지 않을 경우:
-총전을 해주십시오. 총전을 해도 전원이 켜지지 않으면 피아톤 서비스 센터에 문의하십시오.
2) 충전이 되지 않을 경우:
-본 기기와 USB 충전 케이블이 정확히 연결되어 있는지 확인하십시오.
-PC 전원이 켜져 있는지, 또는 올바르게 접속되어 있는지 확인하십시오.
-별매의 USB 대응 AC어 Debate터를 사용할 경우, 올바르게 연결되어 있는지 확인하십시오.

3) 페어링이 되지 않을 경우:

-연결하고자 하는 ‘Bluetooth 기기’의 전원이 켜져 있는지 확인하십시오.
-연결하고자 하는 'Bluetooth 기기'의 Bluetooth 기능이 활성화되어 있는지 확인하십시오.
- 본 기기와 연결하고자 하는 ‘Bluetooth 기기’ 의 거리를 확인하십시오 (1m 이내에서만 페어링이 가능합니다).
- 'Bluetooth 기기'의 Bluetooth 프로파일 설정이 적합한 지 확인하십시오.

4) 음악 소리가 나오지 않을 경우:

-본 기기와 상대 'Bluetooth 기기'의 전원이 켜져 있는지 확인하십시오.
-연결된 'Bluetooth 기기'에서 음악이 재생되고 있는지 확인하십시오.

-본 기기와 연결된 'Bluetooth 기기'의 음량이 작게 설정되어 있는지 확인하십시오.
-오디오 케이블을 사용할 경우 플러그가 올바르게 연결되어 있는지 확인하십시오.

5) 잡음이 들리거나 소리가 끊기는 경우:

• 본 기기 또는 연결하고자 하는 ‘Bluetooth 기기’ 근처에 2.4GHz 주파수 대역을 사용하는 전자 기기가 있는지 확인하십시오.
• 본 기기와 연결하고자 하는 ‘Bluetooth 기기’ 와 거리가 너무 멀리 떨어져 있지 않은지 확인하십시오(최대 통신 범위: 가시 거리 10m 이내).

6) 음악의 음질이 낮을 경우:

– 만약 본 기기와 연결하고자 하는 ‘Bluetooth 기기’ 가 HSP 접속이 되어 있다면 접속을 A2DP로 바꾸어 접속하십시오.

7) 통화 시 상대방 목소리가 들리지 않을 경우:

-본 기기와 연결하고자 하는 ‘Bluetooth 기기’의 전원이 켜져 있는지 확인하십시오.
- HFP 혹은 HSP로 Bluetooth 를 접속하십시오.
-본 기기와 연결하고자 하는 ‘Bluetooth 기기’의 음량이 작게 되어 있는지 확인하십시오.

8) 주위 소음이 감소 되지 않는 경우:

-노이즈 캔슬링 기능이 On 상태인지 확인하십시오.
-사용자의 귀에 맞는 이어탑을 장착했는지 확인하십시오

(이어팀 사이즈가 귀와 맞지 않으면 소음 감소가 제대로 되지 않습니다).

9) LED 표시등이 작동 안될 경우:

- LED 표시등 기능이 비활성화되어 있는지 확인하십시오

((+)버튼과 (-) 버튼을 동시에 3초간 눌러 LED 표시등 기능을 활성화할 수 있습니다).

10) 제품의 작동이 멈추거나 조작이 되지 않을 경우:

-통화/전원 버튼과 음량(-) 버튼을 동시에 눌러 Reset을 하십시오.
- Reset을 하면 전원이 꺼지지만, 페어링 정보는 삭제되지 않습니다.

11) PC/노트북과 페어링했는데 작동이 되지 않을 경우:

• PC/노트북은 제조사별로 다양한 소프트웨어 드라이버를 탑재하고 있으므로, 사용하시는 PC/노트북이 BT 220 NC를 지원하지 않을 수도 있습니다.
  -사용하고 계시는 PC/노트북 제조사로 문의하여 드라이버 제공을 요청하십시오.

19.인증사항

적합성 평가 인증 표시

상호명 : 크레신 주식회사

기기의 명칭(모델명) : 무선 데이터 통신 시스템용 무선 기기 (BT 220 NC)

제조년월 :

제조자 / 제조 국가 : 크레신 주식회사 / 중국

적합성 평가 번호 : MSIP-CRM-CRE-BT 220 NC

방송 통신 자재 사용자 안내문

해당 무선 설비는 운용 중 전파 혼신 가능성이 있으므로 인명 안전과 관련된 용도로는 사용할 수 없습니다.
