简介

产品概述 5

产品功能 5

内含物品 5

控制和连接面板

T4S ToneMatch®数字混音台 6

控制面板 6

连接面板 7

T8SToneMatch数字混音台 8

控制面板 8

连接面板 9

系统设置

移除/安装保护盖 10

安装选择 11

在摄像机三脚架上安装T4S/T8S 11

通过数字端口连接T4S. 12

通过模拟端口连接T4S/T8S 13

连接 ToneMatch 电源 ..... 14

连接T4S/T8S到电脑 15

连接闪存盘到T4S/T8S 15

操作

读取T4S/T8S显示屏 16

优化输入增益和输出音量 17

使用主音量控制 18

静音通道 18

静音通道音效 18

使用旋钮选择器 19

编辑通道声音 20

使用声像调节/辅助功能 Pan/Aux 20

使用调谐器 Tuner 20

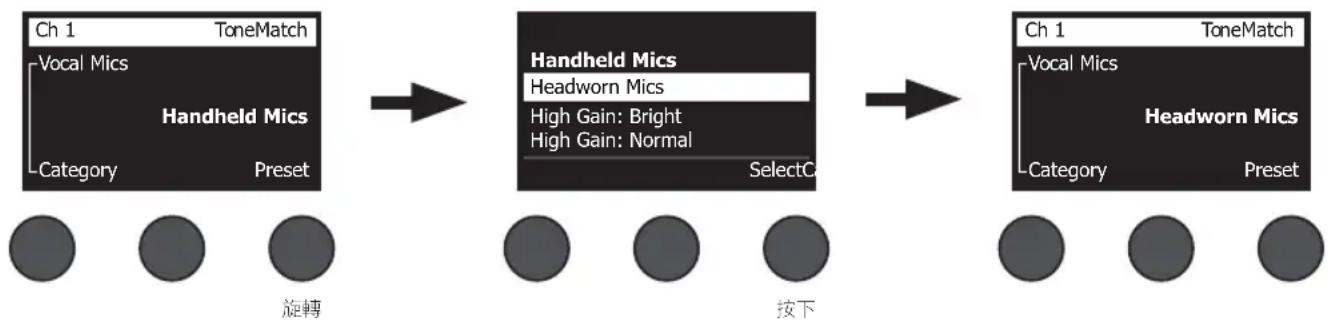

选择 ToneMatch 预设 22

调整zEQ 22

调整参量均衡 Para EQ. 23

使用压缩器/门限功能 Comp/Gate 23

使用音效 Mod. 25

添加延时Delay 26

添加混响Reverb 26

目录

使用全局功能 Global 27

选择混响类型ReverbType 27
使用偏好实用程序Prefs 28
加载和保存场景Scenes 30
共享场景 33

Bose 场景 35

出厂设置 35

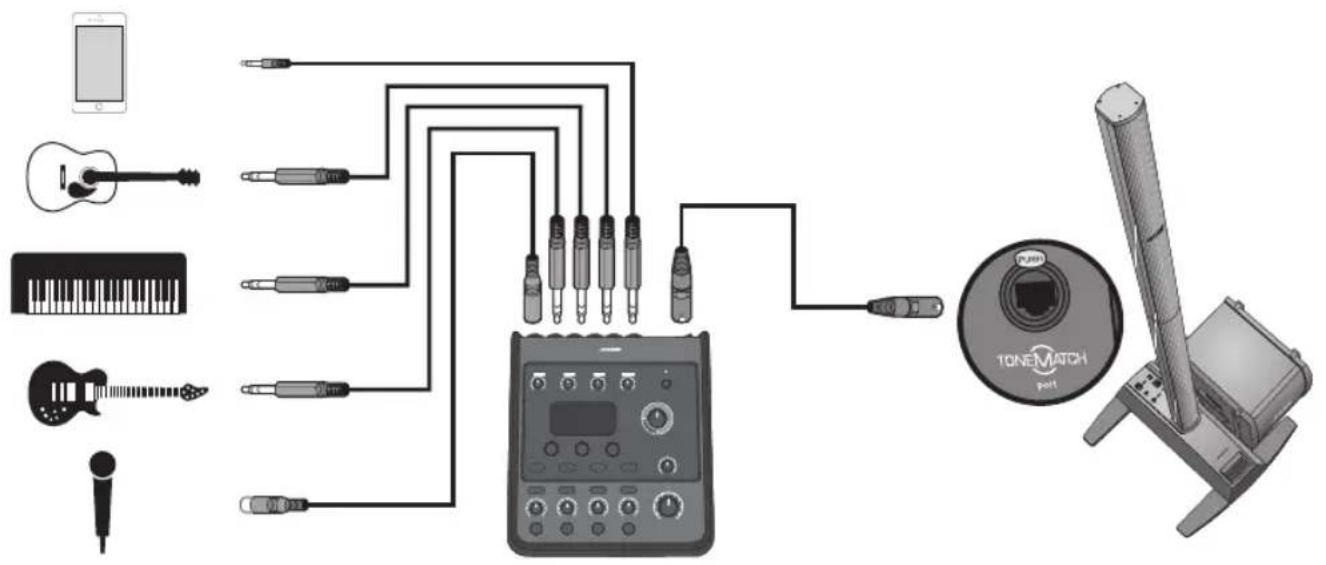

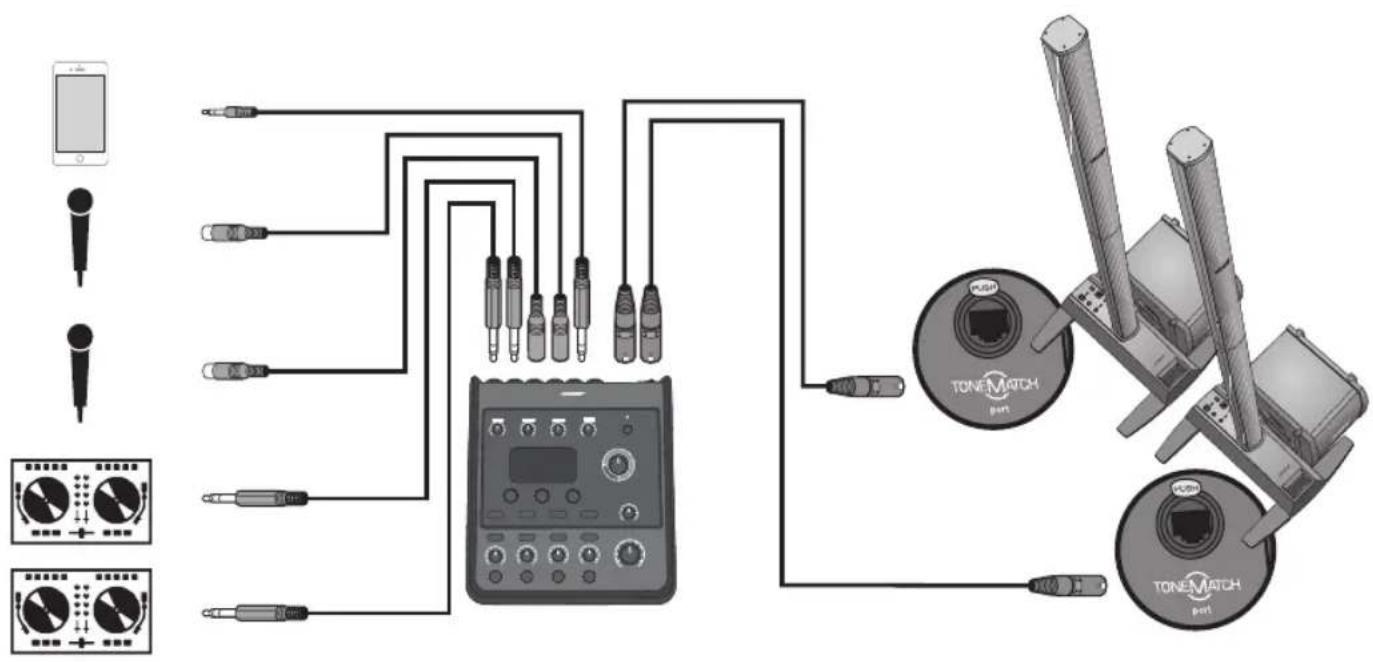

Singer/Songwriter 36

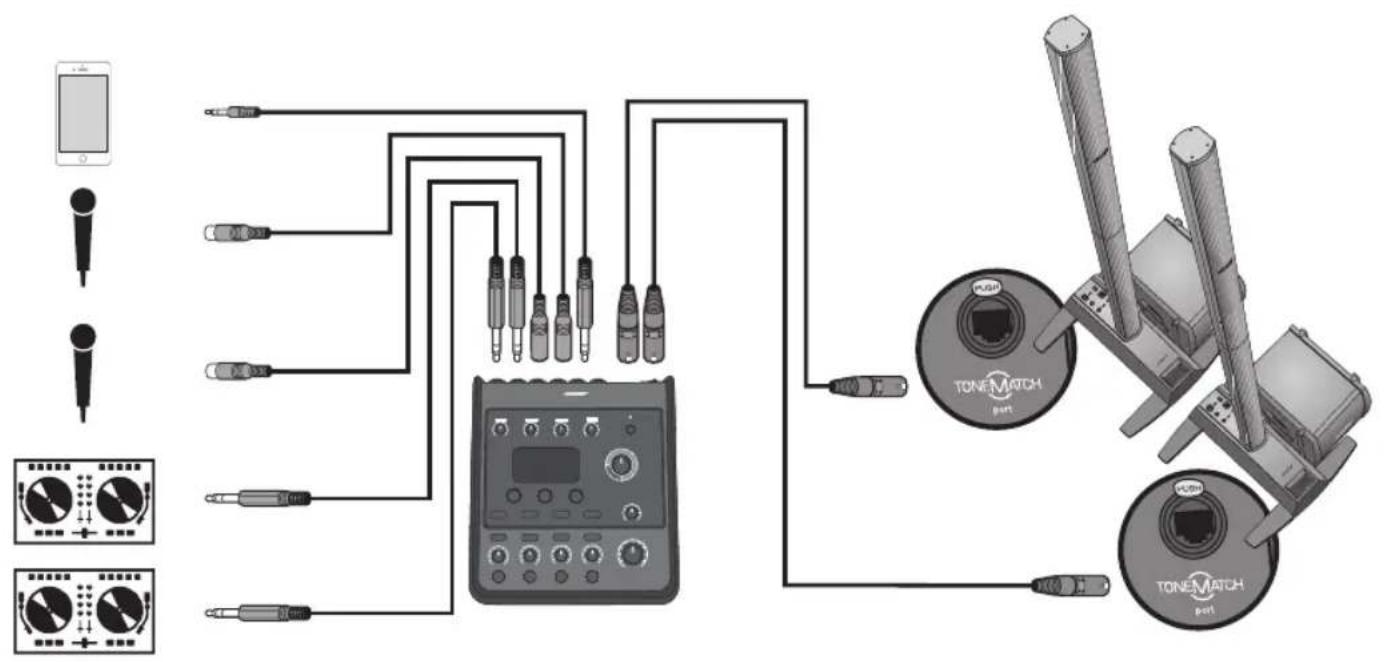

DJ/Playback 38
Full Band 40

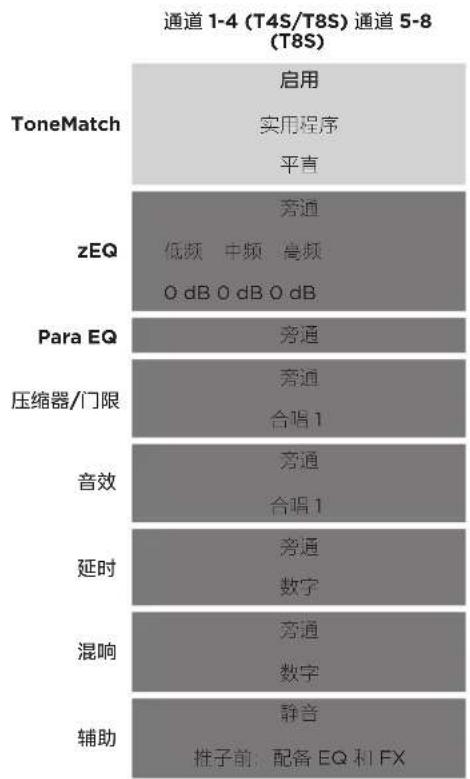

出厂设置

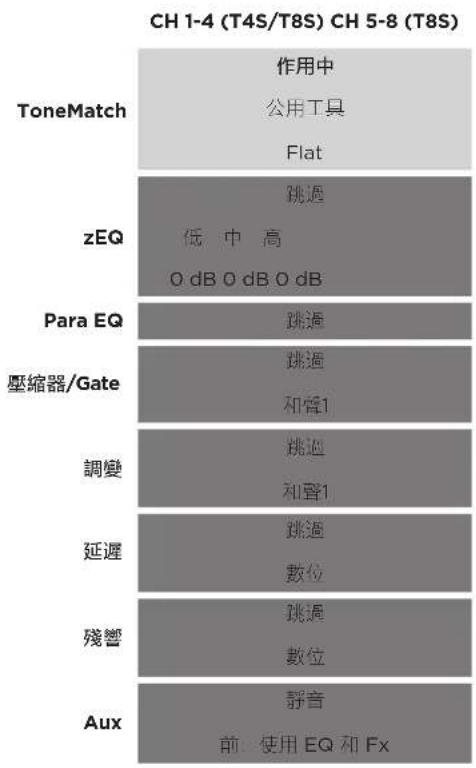

出厂设置 42

维护与保养

故障排除 43
清洁 46
技术信息 46

其他资源

联系信息 47
进口商信息 47
其他信息 47
有限保修 47

产品概述

T4S和T8SToneMatch数字混音台外形紧凑，具有4和8通道接口，专为演奏者而设计，让您自如掌控音乐。强劲的DSP引擎和直观用户控件，提供录音室级别的EQ、动态处理功能和音效处理能力。集成的Bose® ToneMatch®处理技术和zEQ能够打造出色音质，特别是在连接到Bose L1或F1系统时，可以实现全面的端对端音色控制。通过这些坚固的ToneMatch数字混音台，您可以使用触觉控件、便于读取的LED显示屏和场景调用功能，在舞台上自信地表演。ToneMatch数字混音台，表演艺术家梦寐以求的舞台伙伴。

产品特性

强大的音频处理功能

通过先进的数字音频处理功能，提供更新的、录音室级别的音效
- 音效包括压缩器、限幅器、吸声消除器、噪声门、合唱、镶边效果器、移相器、颤音、延时和混响音效
- Bose® ToneMatch® 处理技术，打造自然的人声和乐器声音
- zEQ集中处理ToneMatch预设的声音，可以立即有效调节声音
- 各通道有独立的 ToneMatch、EQ、动态处理和音效
辅助输出端使用专属混响，所有通道使用全局共享混响
- 主输出EQ帮助补偿场地声学环境
- 和 Bose L1 和 F1 扬声器系统一起使用时, 实现全面的端对端音色优化

无缝的现场控制

触觉控件和指示灯设计在现场舞台上供演奏者和DJ使用
- 快速学习用户界面
- 内置节拍延时、半音调节器和可调用的场景
- LED显示屏和亮起的控件即使在光线昏暗的场所也易于读取和使用

高密度连接

• 小巧的数字立体声混音台，提供强大的连接和控制功能
• 4个（T4S）或8个（T8S）带有麦克风或乐器XLR组合插孔的高品质音频前置功放和可切换幻象电源
• 2个辅助输入端连接额外音源，2个(T4S)或4个(T8S)辅助输出端
• USB-A和USB-BU盘播放或PC/Mac接口
• ToneMatch 数字音频输出和电源（仅T4S）
  平衡的 1 / 4 英寸TRS和XLR（仅T8S）立体声输出端
• 独立的耳机输出端

方便的操作功能

• 坚固的外壳外置磁性保护盖以保护控件和接口
  包含连接BoseL1ModelII或L1ModelIS系统数字音频和电源（T4S）的ToneMatch线缆，或包含1个通用电源（T8S）
• 底部嵌入件允许使用标准摄像机安装配件，以就近安装 ToneMatch数字混音台

内含物品

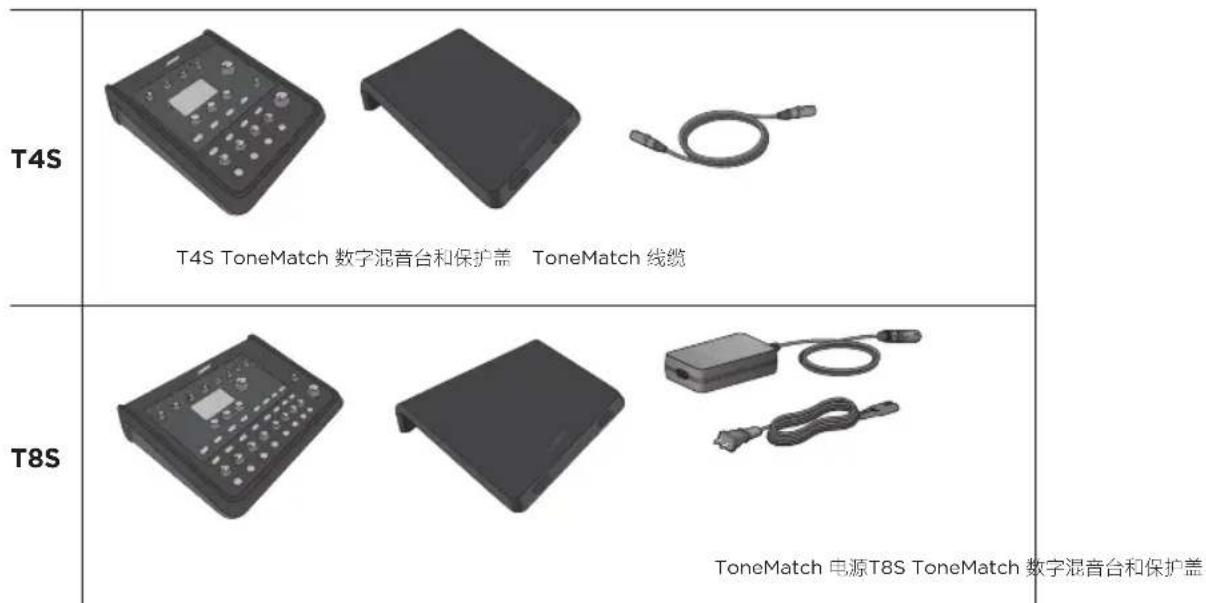

参见下表了解混音台包装箱中包含的内容：

如需选装设备和配件的完整列表，请访问www.Bose.com。

T4S ToneMatch® 数字混音台

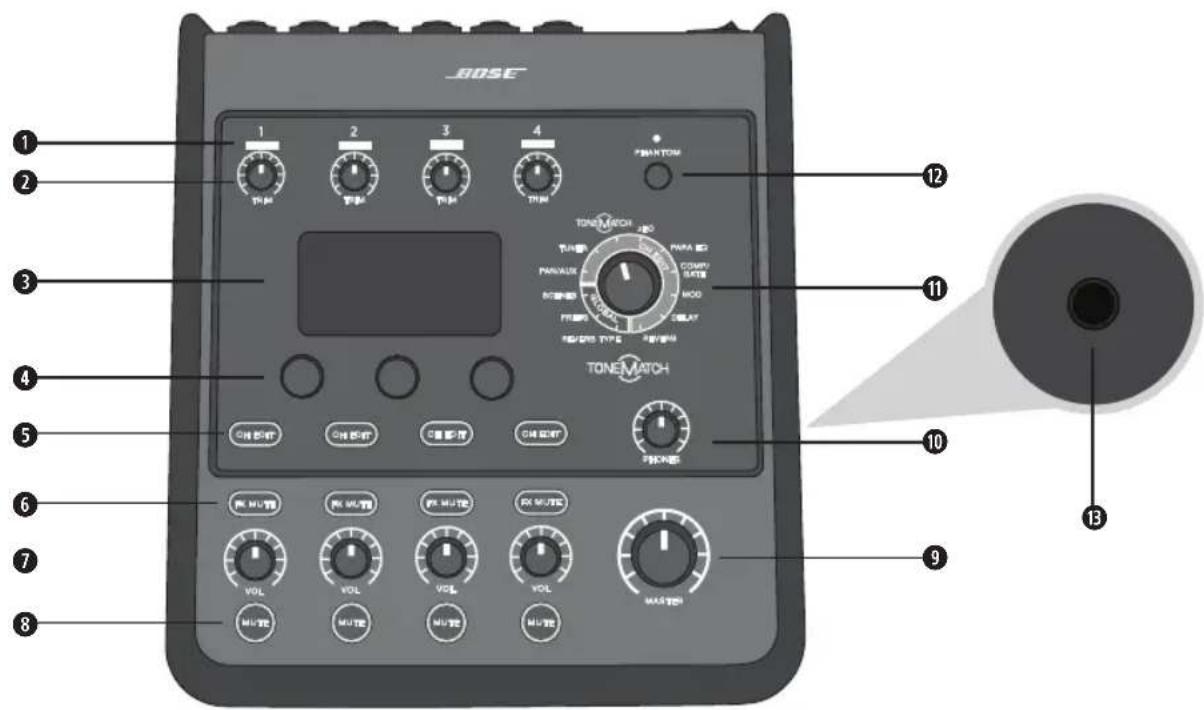

控制面板

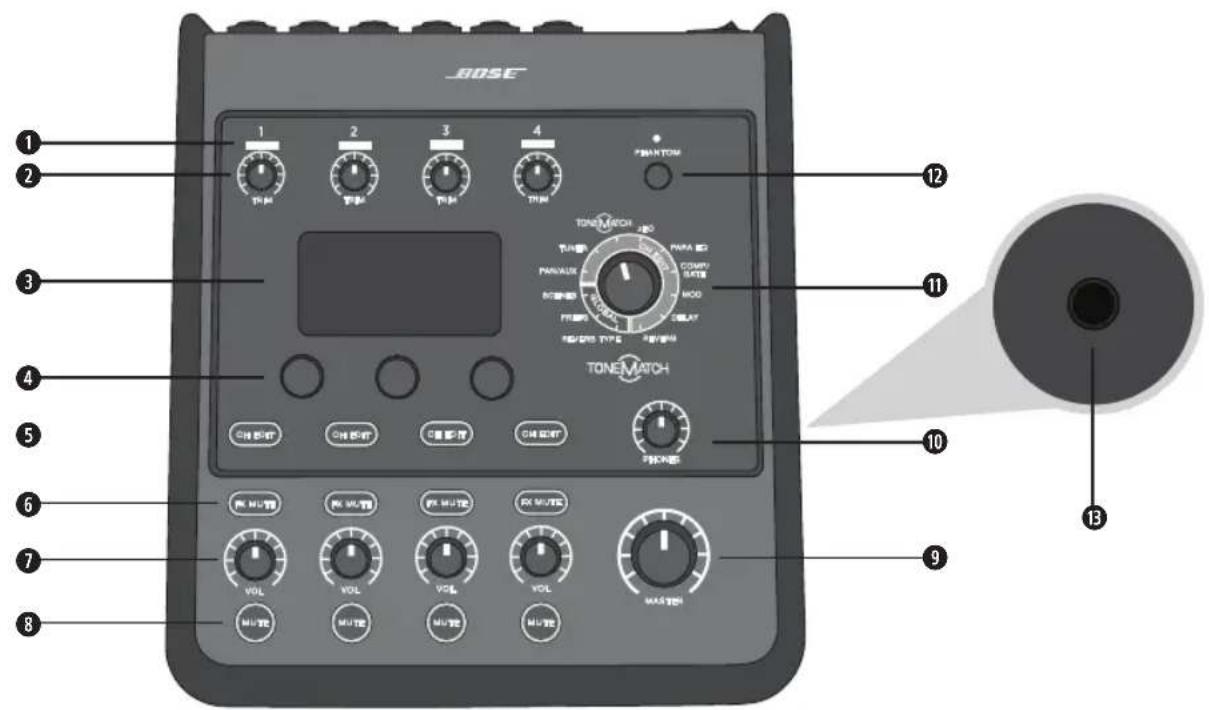

图1.T4S控制面板

输入信号/削波LED（1-4）-通过颜色显示输入信号状态：
绿色：表示有输入信号
红色：表示输入音源正在削波
微调控件（1-4）-调整各对应通道的输入灵敏度。
显示屏 - 提供功能菜单和系统信息。
编辑控件-这三个旋转/按压钮控件允许您选择或调整出现在显示屏上的项目/数值。
通道编辑按钮（1-4）-选择您要修改的通道。
FXMute按钮（1-4）-旁通所选通道上的音效、延时和混响音效。
① 音量控件（1-4）-调整各对应通道的音量大小。
静音按钮（1-4）- 静音各对应通道的音频输出。
主音量控制-调整总输出音量。
耳机音量控制 - 调整耳机输出的音量大小。
① 旋钮选择器 - 允许访问全局和通道相关参数，可使用编辑控件来调整。
⑥ 幻象电源开关 - 应用 +48V 电源到输入通道 1-4。红色 LED 表示幻象电源打开。
耳机插孔-仅可搭配耳机使用，最小阻抗 24

连接面板

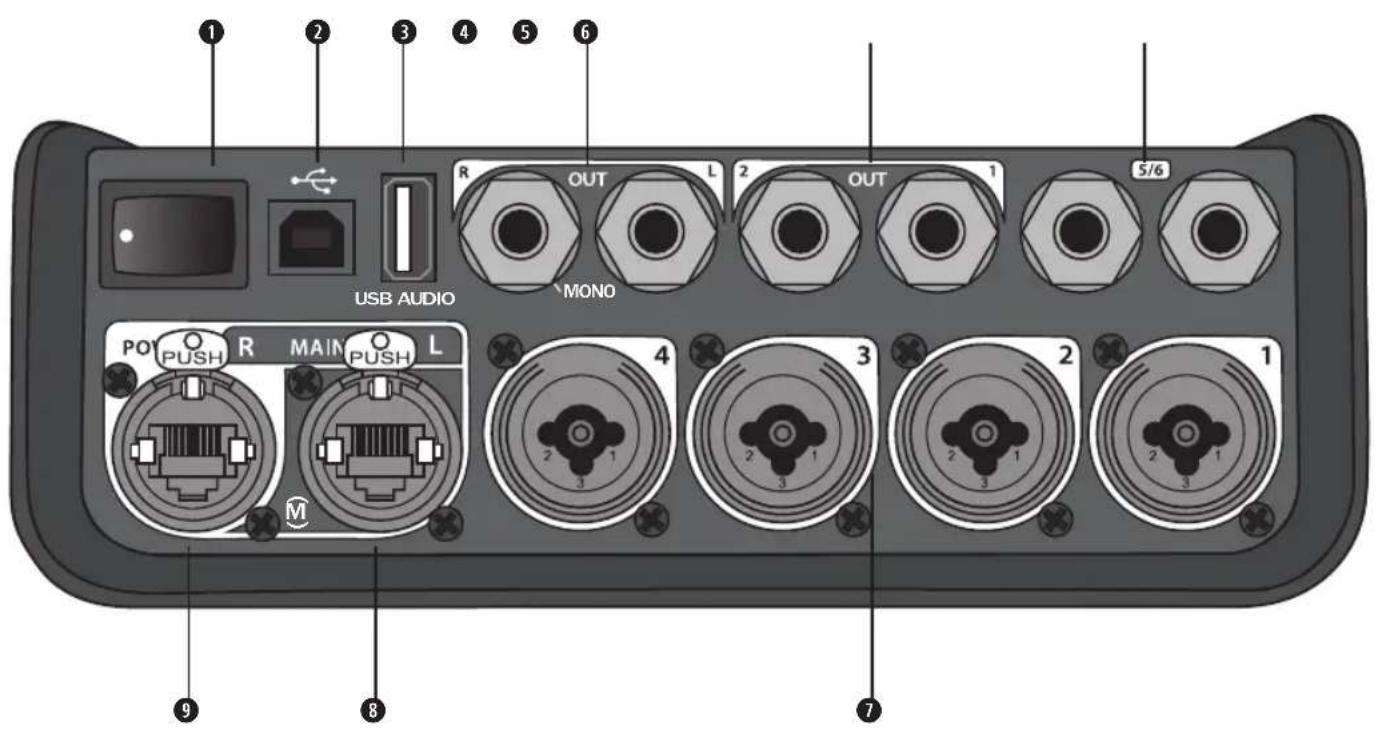

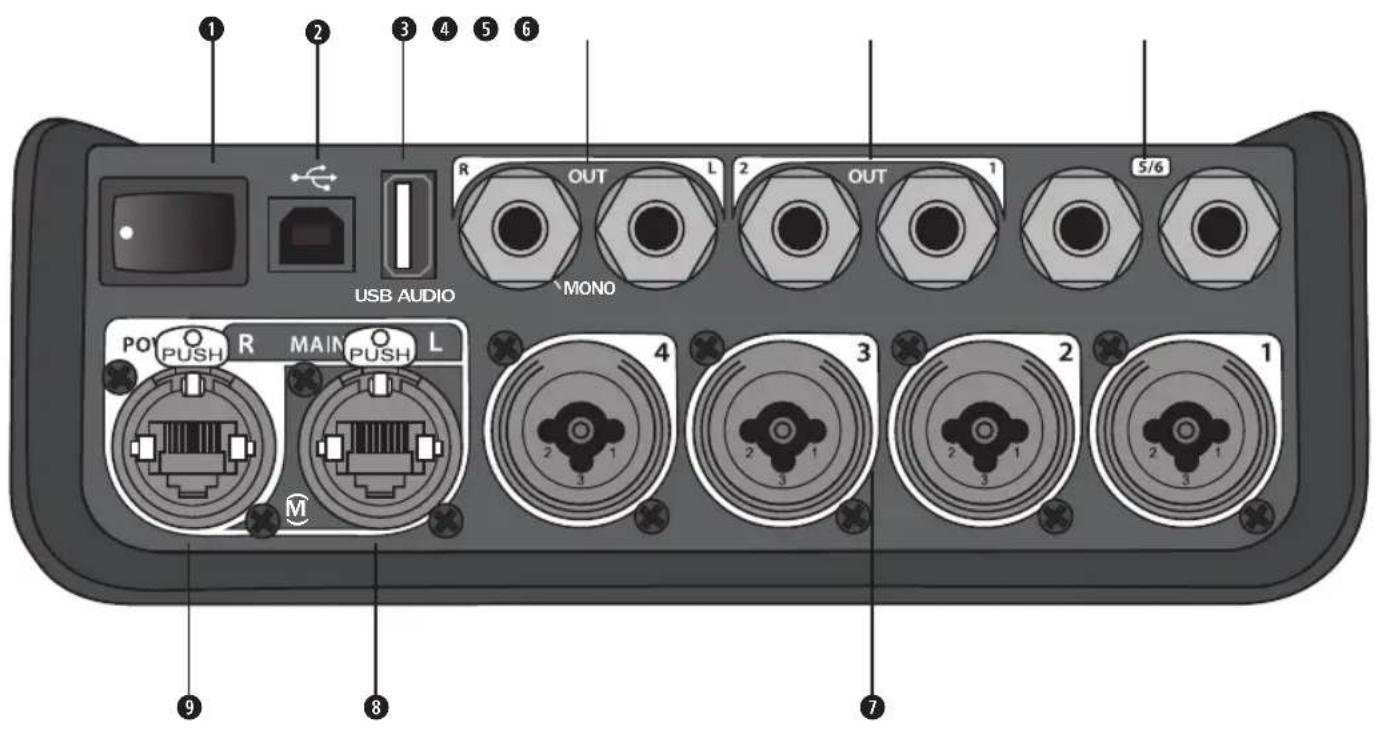

图2.T4S连接面板

① 电源开关 - 打开或关闭混音台。
USB2.0B型-允许将混音台连接到电脑的USB接口。
USB2.0A型-允许从闪存盘传输音频的USB接口。
模拟左/右输出-主模拟输出。接受 14 英寸的TRS平衡或TS非平衡线缆。
辅助输出-2个用户可定义的模拟输出。可设置为音量控制器前、均衡器和音效后，或音量控制器后。接受1/4英寸的TRS平衡线缆。
6辅助输入-模拟输入通道5/6。接受14英寸的线路电平输入TRS平衡或TS非平衡线缆。可用于立体声输入信号。
输入1-4-模拟输入通道1-4。接受麦克风XLR平衡线缆或 1 / 4 英寸的高阻抗输入（如吉他）TRS平衡或TS非平衡线缆。
数字主输出（左）-通过立休声数字端口连接2个L1*Model1S/II系统。注意：仅在立体声模式下，与数字主输出（右）一起使用。
- 电源端口/数字主输出（右）- 可提供给L1Model1S/II系统使用的数字输出。通过L1Model1S/II电源底座为T4S混音台供电。还可通过ToneMatch电源（未随附在T4S包装中）从交流插座供电。接受随附的ToneMatch线缆。

小心：尽管ToneMatch端口接受标准RJ-45接口，但是请勿使用此接口将T4S连接到电脑或手机网络。

T8S ToneMatch 数字混音台

控制面板

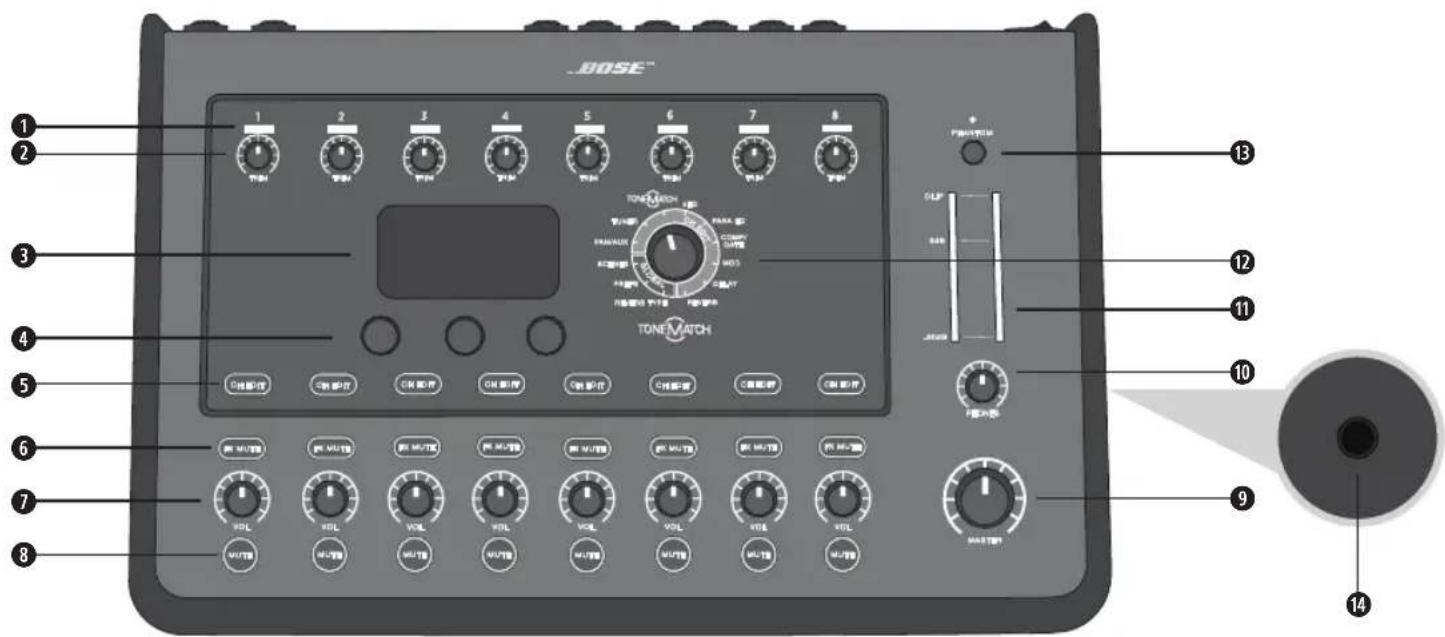

图3.T8S控制面板

输入信号/削波LED(1-8)-通过颜色显示输入信号状态；
绿色：表示有输入信号
红色：表示输入音源正在削波
② 微调控件（1-8）-调整各对应通道的输入灵敏度。
显示屏 - 提供功能菜单和系统信息。
编辑控件-这三个旋转/按压钮控件允许您选择或调整出现在显示屏上的项目/数值。
通道编辑按钮（1-8）-选择您要修改的通道
FXMute按钮（1-8）-旁通所选通道上的音效、延时和混响音效。
⑦ 音量控件(1-8)-调整各对应通道的音量大小。
静音按钮（1-8）-静音各对应通道的音频输出。
主音量控制-调整总输出音量。
耳机音量控制-调整耳机输出的音量大小。
① 立体声输出电平表 - 允许您目测输出电平。
② 旋钮选择器-允许访问全局和通道相关参数，可使用编辑控件来调整。
⑥ 幻象电源开关-应用 +48V 电源到输入通道1-8。红色LED表示幻象电源打开。
耳机插孔-仅可搭配耳机使用，最小阻抗 24

连接面板

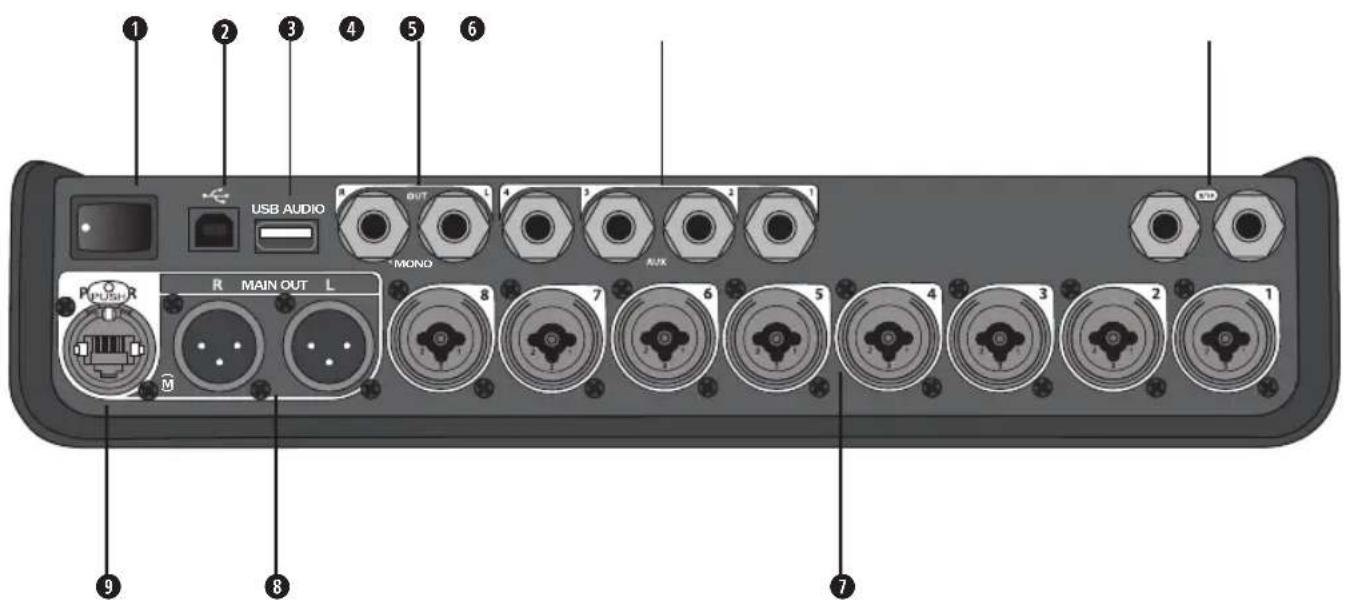

图4.T8S连接面板

电源开关-打开或关闭混音台。
USB2.0B型-允许将混音台连接到电脑的USB接口。
USB2.0A型-允许从闪存盘传输音频的USB接口。
模拟左/右输出-主模拟输出。接受 1 / 4 英寸的TRS平衡和TS非平衡线缆。
辅助输出-4个用户可定义的模拟输出。可设置为音量控制器前、均衡器和音效后，或音量控制器后。接受1/4英寸的TRS平衡或TS非平衡线缆。
辅助输入-模拟输入通道9/10。接受 1 / 4 英寸的线路电平输入TRS平衡或TS非平衡线缆。可用于立体声输入信号。
输入1-8-模拟输入通道1-8。接受麦克风XLR平衡线缆或 1 / 4 英寸的高阻抗输入（如吉他）TRS平衡或TS非平衡线缆。
XLR立体声输出-立体声模拟输出。接受立体声输出XLR平衡线缆。
数字电源端口-使用ToneMatch电源（参见第14页上的“连接ToneMatch®电源”）。

注意：T8S 不可通过数字端口连接到 L1* Model 1S/II。

小心：尽管ToneMatch端口接受标准RJ-45接口，但是请勿使用此接口将T8S连接到电脑或手机网络。

移除/安装保护盖

T4S/T8SToneMatch数字混音台在装入包装箱前已在顶部面板上安装了保护盖。保护盖用于在运输或存放混音台期间对控制面板进行保护。

移除保护盖：

1. 将拇指放在保护盖前面的缺口上，然后向前滑动保护盖。
2. 抓住保护盖背部，然后抬起以移除保护盖。

安装保护盖：

1. 从后到前，将保护盖盖到混音台上。
2. 磁性保护盖将自行闭合并固定在混音台上。

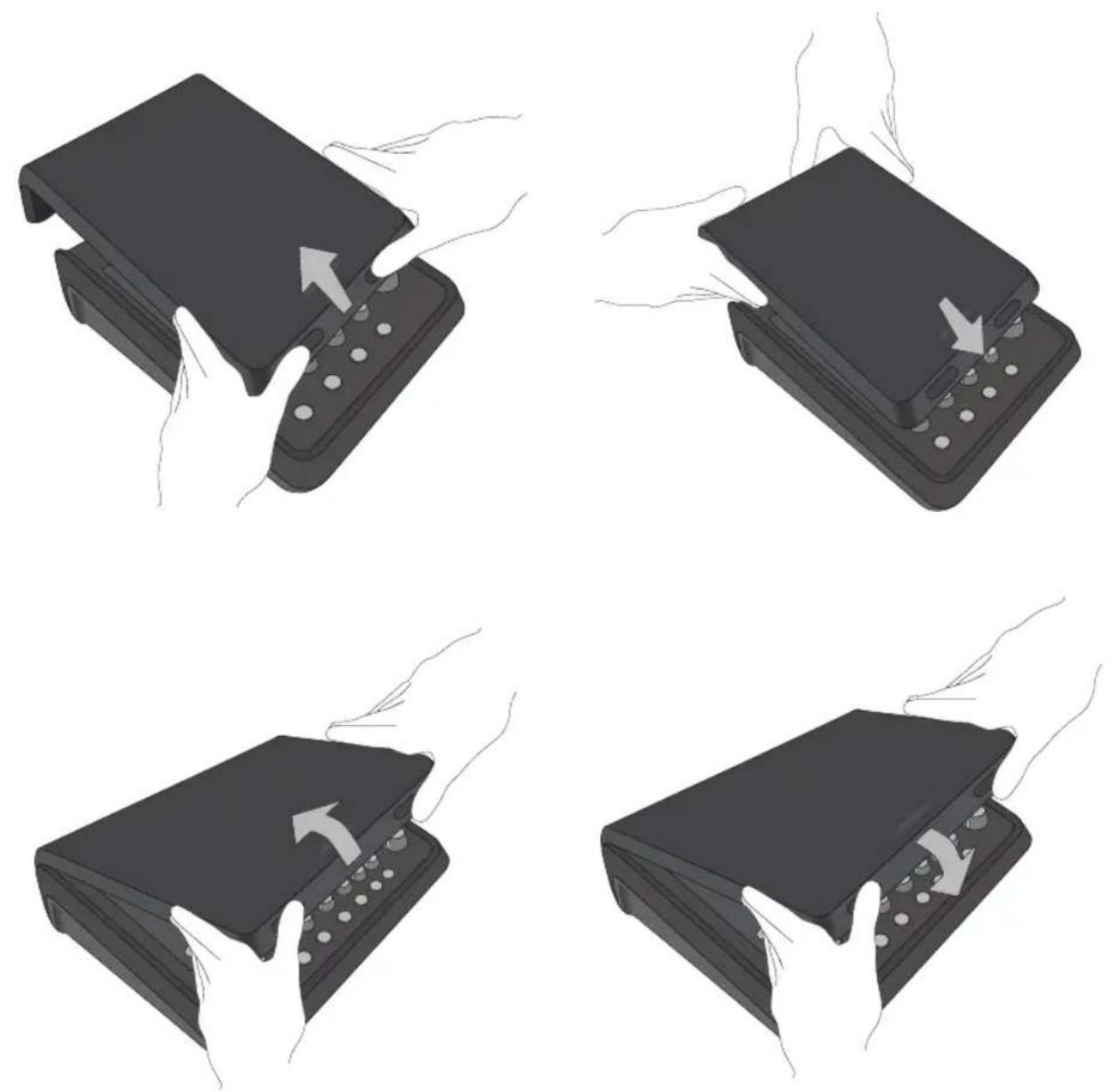

图5.移除和安装保护盖

安装选择

T4S/T8S随附1个 1 / 4 英寸（6毫米）的安装螺钉嵌入件。这可以使其安装到包含 1 / 4 英寸（6毫米）安装螺钉的许多可用产品上，包括摄像机三脚架。

在摄像机三脚架上安装T4S/T8S

1. 撑开摄像机三脚架支腿，然后固定在所需高度。

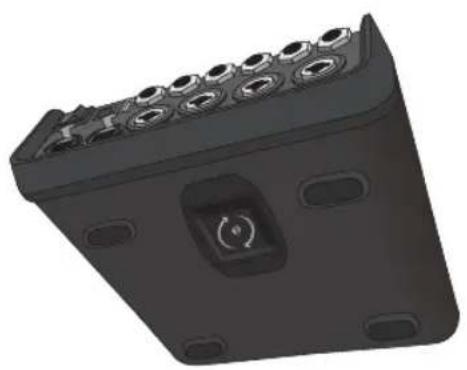

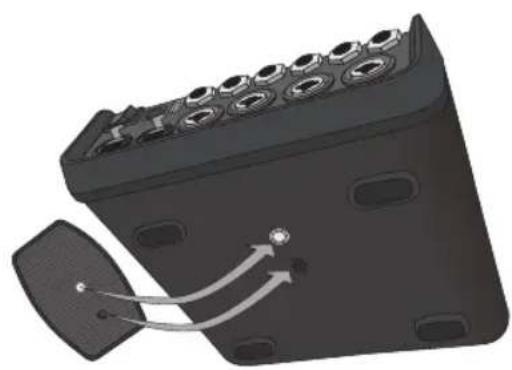

2. 从摄像机三脚架顶部移除支架，然后用螺钉将支架固定在T4S/T8S底部。确保T4S/T8S上的小凹口和支架上的凸起对齐。参见图6。
3. 将连接了T4S/T8S的支架装回到摄像机三脚架上。参见图8。

图6.将支架固定在T4S上

图7将支架连接到T4S

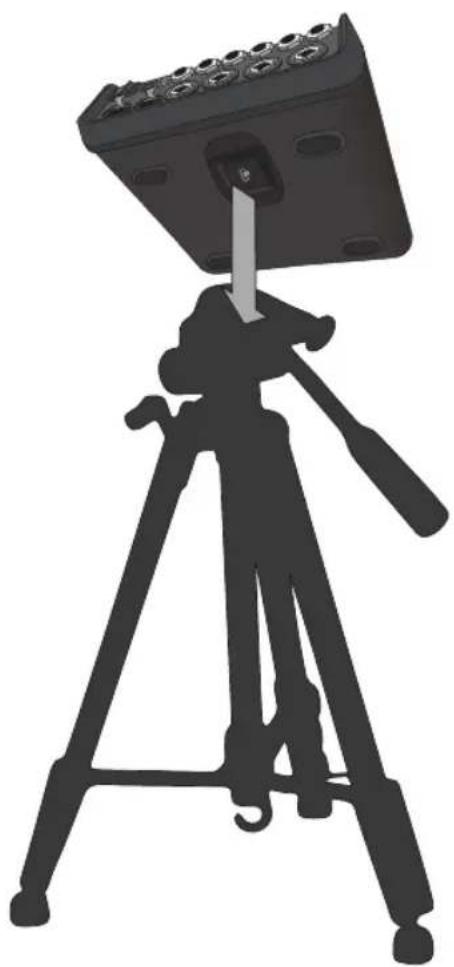

图8.使用支架将T4S安装到三脚架

警告：请勿在不稳定的三脚架/支架上使用 ToneMatch® T4S/T8S 数字混音台。混音台设计为仅可在 1/4 英寸（6 毫米）的螺钉上使用，并且三脚架/支架必须能够支撑重量最低为 1.9 千克（4.1 磅），整体尺寸为 214 × 311 × 83 毫米（ 8.4 × 12.25 × 3.25 英寸）的设备。使用无法承载 T4S/T8S 混音台尺寸和体积的三脚架/支架可能会造成不稳定和危险情况，进而导致受伤。

通过数字端口连接T4S

1. 确保 L1 Model 1S/II 和 T4S 已切断电源，并且 T4S 主音量控制已设为最低。
2. 将 ToneMatch 线缆一端插入 T4S 的电源端口/数字主输出（右）。将 ToneMatch 线缆另一端插入电源底座上的 ToneMatch 端口。
   注意：要连接T4S到2个L1Model1S/II电源底座，请使用ToneMatch线缆将第二个电源底座连接到T4S上的数字主输出（左）端口。
3. 打开混音台然后打开 L1 Model 1S/II 电源底座。
4. 连接您的乐器并调整电平。请参阅第17页上的“优化输入增益和输出音量”。

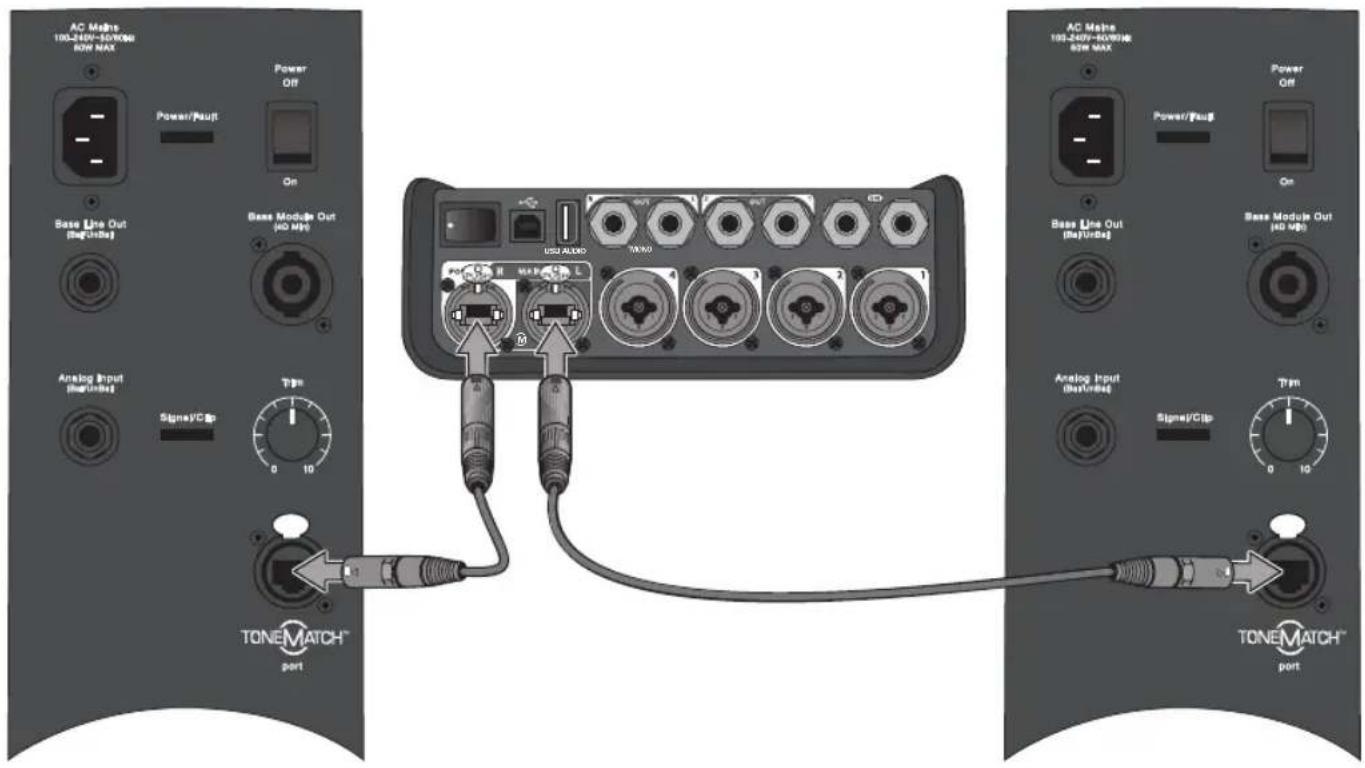

图9.2个L1modelII系统通过数字端口连接到T4S

注意：T8S无法进行数字连接，并且无法通过L1Model1S/II进行供电。

通过模拟端口连接T4S/T8S

1. 确保所连接的设备和T4S/T8S已切断电源，并且T4S/T8S主音量控制已设为最低。
2. 使用XLR平衡电缆，连接一台或两台设备到T8S的XLR立体声输出（参见图10）。注意：使用 1 / 4 英寸的TRS电缆（单独出售），可通过模拟（右）输出端口将T4S/T8S连接到设备。将TRS电缆的另一端插入设备模拟输入端口。要连接T4S/T8S到两台设备，请使用 1 / 4 英寸的TRS电缆，将第二台设备连接到T4S/T8S的模拟（左）输出端口。
3. 连接 ToneMatch 电源到 T4S/T8S 的电源端口，然后将其插入通电的交流插座。请参阅第 14 页上的“连接 ToneMatch 电源”。
4. 打开T4S/T8S混音台，然后打开设备。
5. 连接您的乐器并调整电平。请参阅第17页上的“优化输入增益和输出音量”。

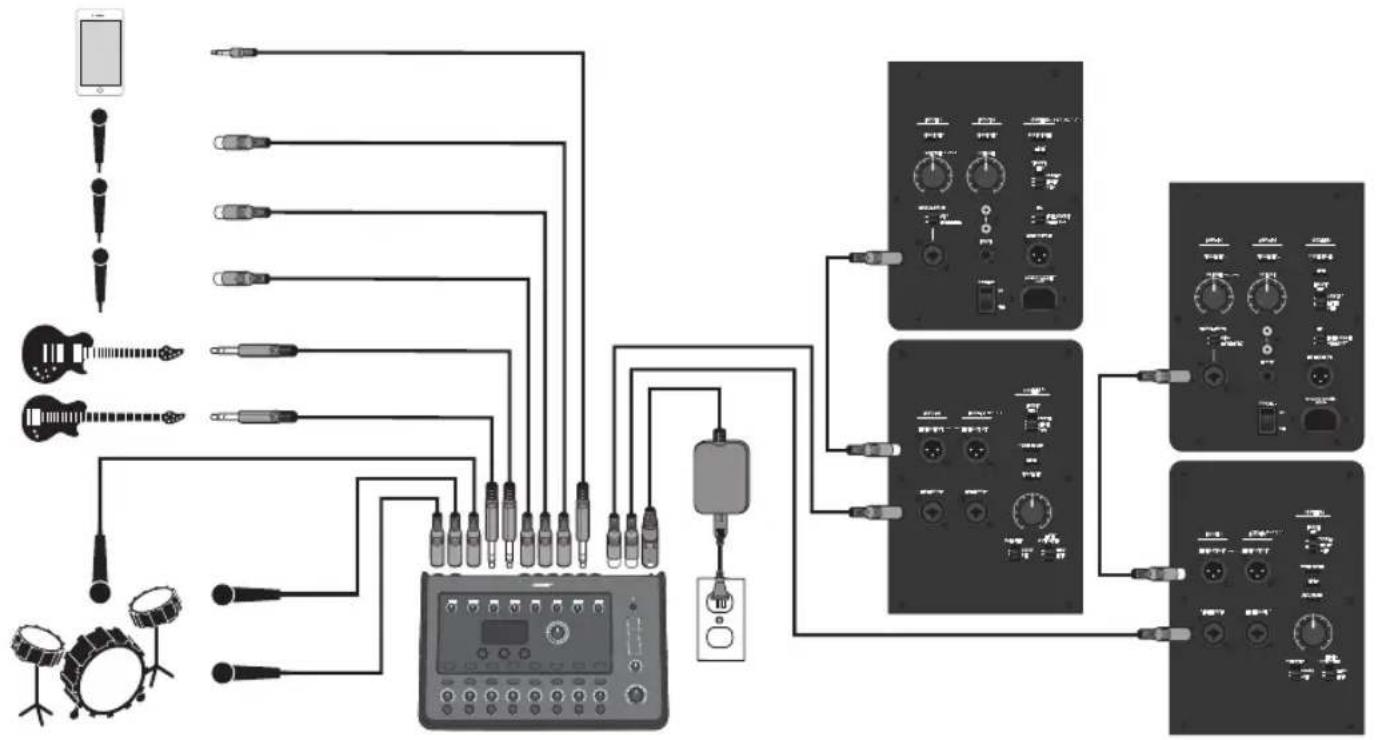

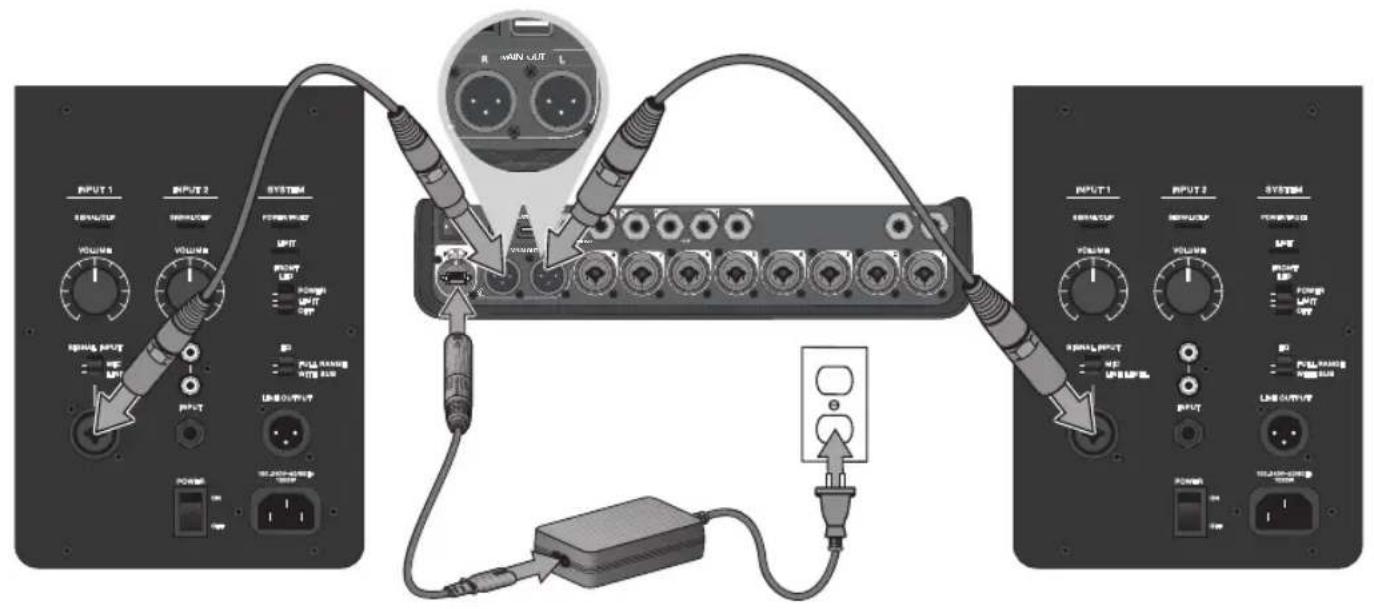

图10.2个F1扬声器系统通过模拟端口连接到T8S

连接 ToneMatch 电源

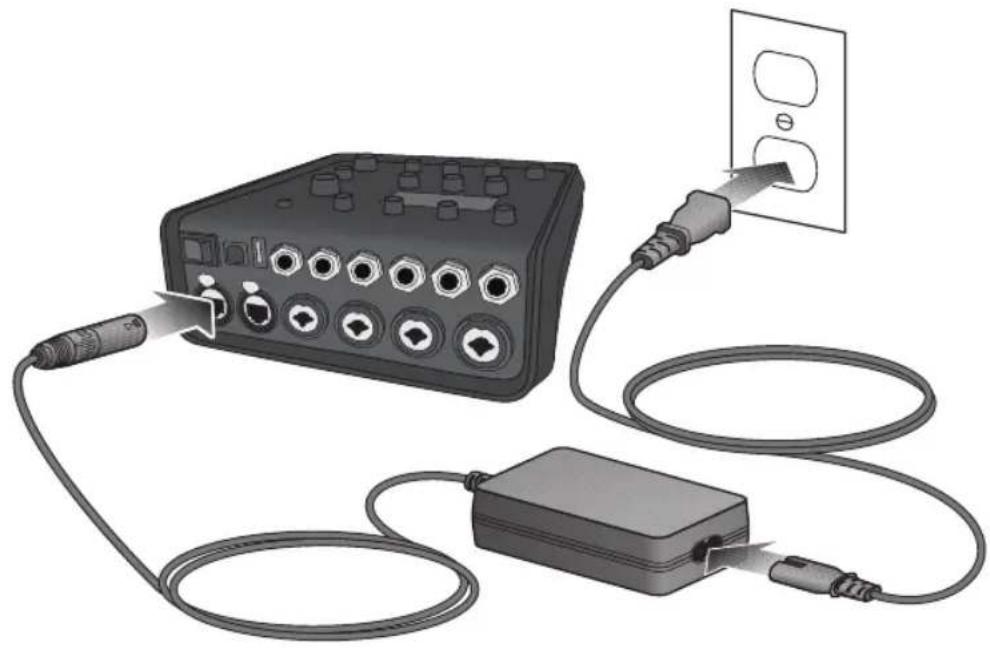

ToneMatch 电源为 T4S/T8S 混音台供电。

1. 将电源线插入T4S/T8S电源端口。
2. 将交流电源线的一端插入电源。
3. 将电源线的另一端插入通电的交流电源插座
4. 将T4S/T8S电源开关切换到“开”的位置。

注意：运行T8S需要使用T8S随附的电源。T4S不随附电源，其运行不需要使用随附电源。

图11.连接T4S到电源

连接T4S/T8S到电脑

T4S/T8S 配备 USB 端口以便连接电脑。通过该端口，您可以将场景下载到电脑或安装系统更新。请访问 www.Bose.com/livesound 了解有关更新系统的详细信息。

连接到电脑后，您还可以将T4S/T8S用作录音/播放音频的通用USB音频设备。

注意：T4S/T8S运行速度为 48kHz / 24 位。当T4S/T8S与录音软件一同使用时，您可能需要将软件配置为 48kHz / 24 -bit。

注意：连接T4S/T8S到电脑需要使用USB电缆（未提供A型转B型端口）。

1. 连接混音台到电源（T4S/T8S适用ToneMatch®电源，仅T4S适用L1Model1S/II）。
2. 将USB电缆的一端插入混音台USB2.0B型端口（图12）。
3. 将USB线缆的另一端插入电脑上的USB端口。
4. 打开混音台。

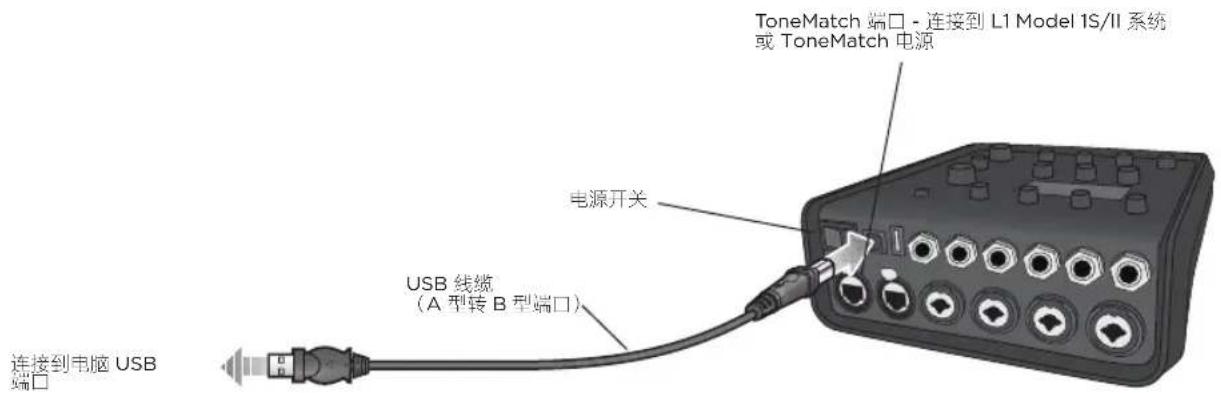

图12.T4S到USB端口的连接

连接闪存盘到T4S/T8S

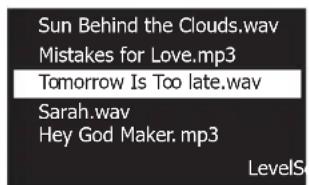

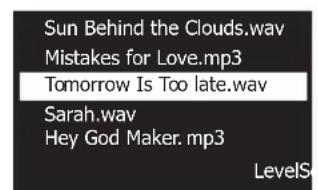

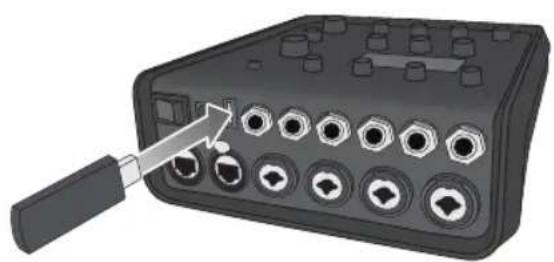

将加载了WAV/MP3文件的USB2.0/3.0闪存盘插入USB2.0A型端口，以播放音频曲目到混音台。

图13.连接闪存盘到T4S

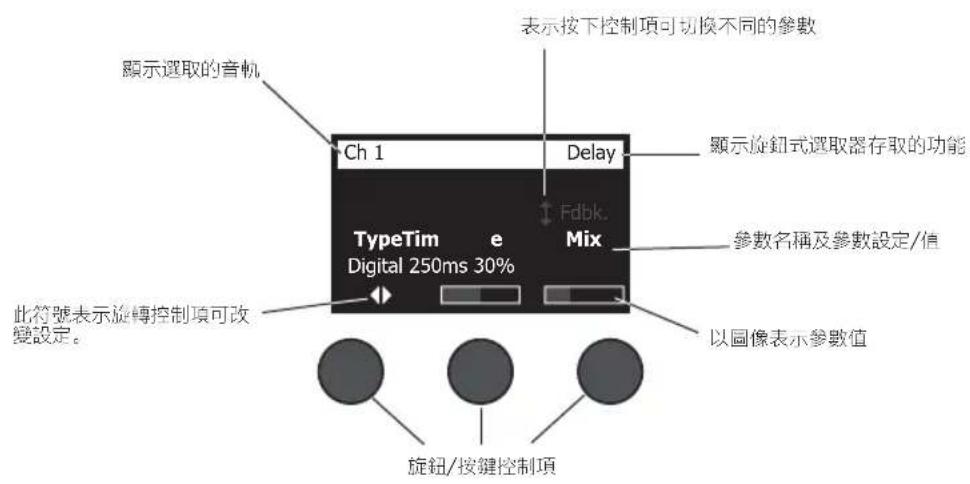

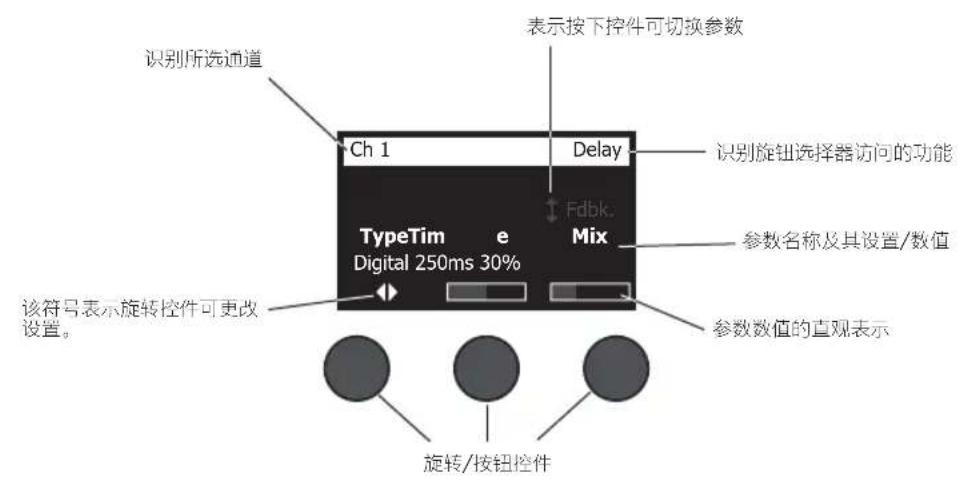

读取T4S/T8S显示屏

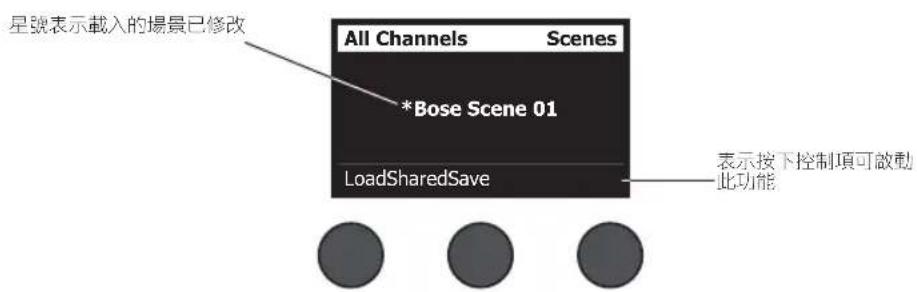

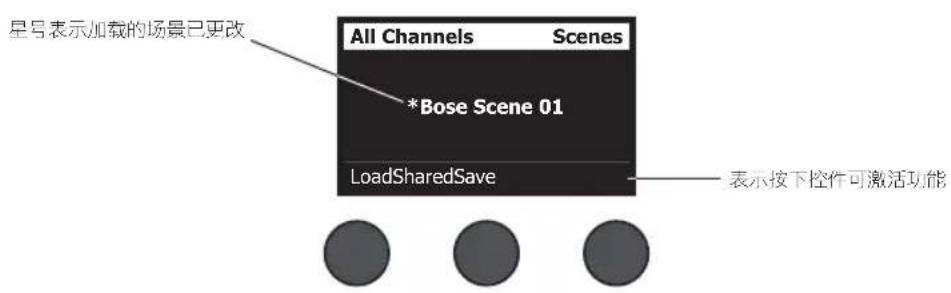

显示屏为您提供操作混音台的界面。图14显示了显示屏信息和基本操作惯例的示例。显示屏内容基于旋钮选择器的位置。

图14.显示屏和操作惯例示例

优化输入增益和输出音量

出色的系统音量取决于输入通道增益、主音量和通道音量的综合调整。请对使用的各通道进行如下操作。

1. 确保主音量Master、输入微调Trim和通道音量控件已设置为最低。
2. 调整输入通道微调Trim。

A. 如可以，请将乐器/音源的音量调整到所需级别。
B. 以正常演奏音量演奏乐器/播放音源。
C. 顺时针缓慢旋转微调 Trim 控件，直至信号/削波指示灯发出绿光。如果指示灯闪烁红色或稳定显示红色，逆时针旋转微调 Trim 控件以降低音量。

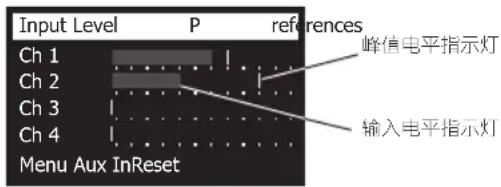

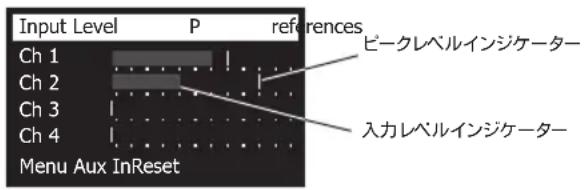

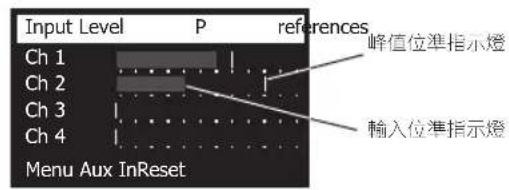

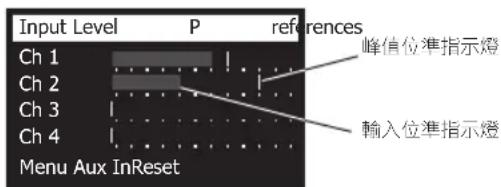

D. 使用偏好 Preferences 菜单中的输入电平表（第 28 页）查看输入电平

小心：如果您正在使用需要幻象电源 (+48V) 的设备，如电容式麦克风，请在调整微调Trim控件之前按下幻象电源开关。

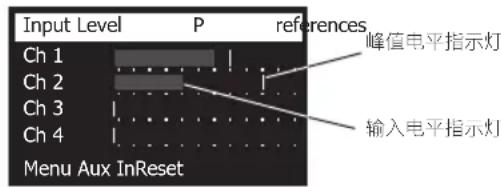

注意：偏好Prefix菜单中的输入电平表可帮助您调整输入微调Trim电平（参见第28页）。

1. 将主音量Master旋钮设置在12点钟位置。
2. 顺时针缓慢旋转通道音量控制，直至音量达到所需水平。

使用主音量控制

主音量 (Master) 旋钮调整 T4S/T8S ToneMatch* 输出和模拟主输出的总输出音量。在正常运行期间，我们建议您将主旋钮 Master 设置在 12 点钟位置。在为所有通道设置了音量大小后，您可以从此位置调高或调低主音量 (Master) 旋钮。

静音通道

Mute按钮会静音各对应通道的音频。

• 要静音通道，请按下Mute按钮一次。Mute按钮显示白色表示该通道已静音。显示屏上各对应通道将出现“通道静音(CH MUTE)”。

• 再次按下Mute按钮，取消静音该通道。Mute按钮变暗表示该通道未静音。

静音通道音效

FX Mute 按钮仅静音各自通道上的音效、延时和混响音效。静音音效不会旁通 ToneMatch 预设、zEQ、Para EQ 和压缩器/门限设置。

• 要静音通道音效，请按下FX Mute按钮一次。FX Mute按钮显示白色表示通道音效已静音。显示屏上各自通道将出现“FX 静音(FX MUTE)”。

• 再次按下FX Mute按钮，取消静音通道音效。FX Mute按钮变暗表示该通道音效未静音。

使用旋钮选择器

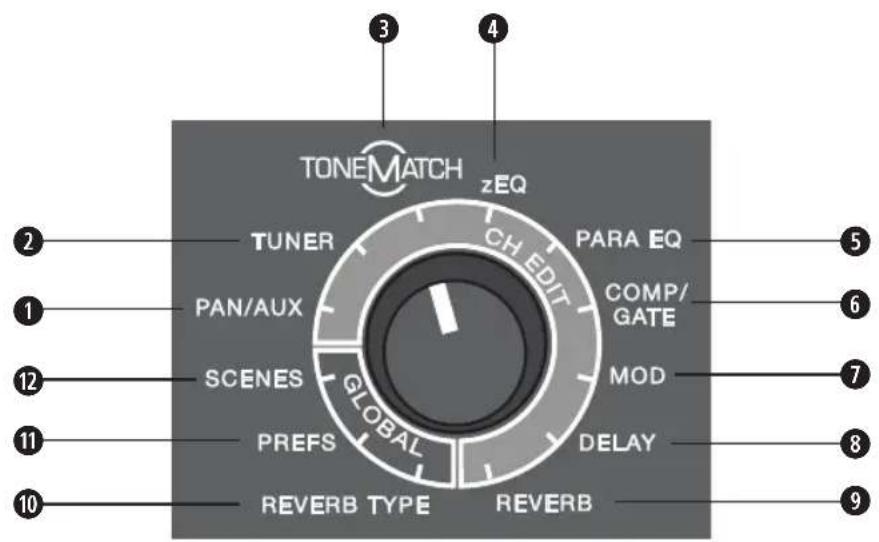

通过旋钮选择器可访问 ToneMatch 数字混音台输出的功能。图 15 提供了 9 个通道相关功能和 3 个全局功能的概述。以下内容将介绍如何调整各功能。

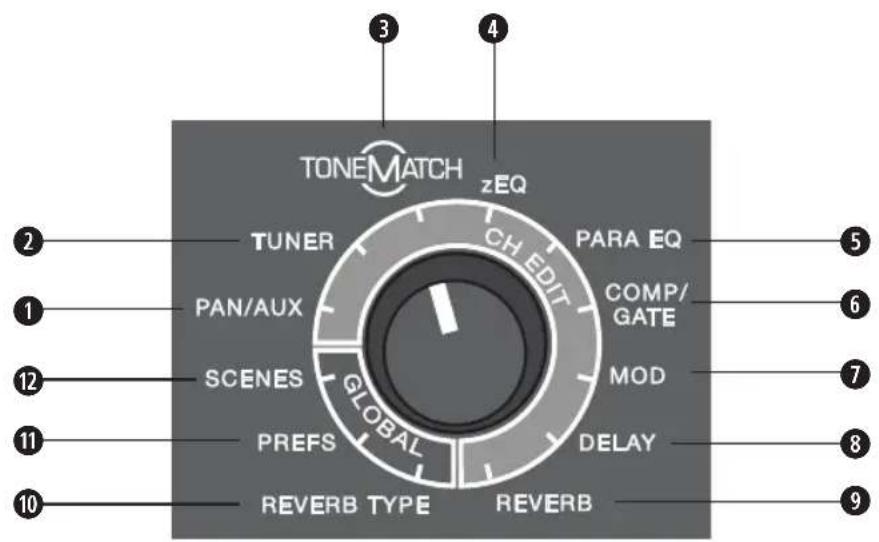

图15.旋钮选择器

通道功能

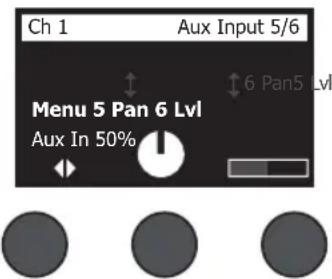

PAN/AUX - 可访问声像调节、辅助输入和辅助输出。
TUNER - 提供所选通道演奏的乐器的调谐信息。

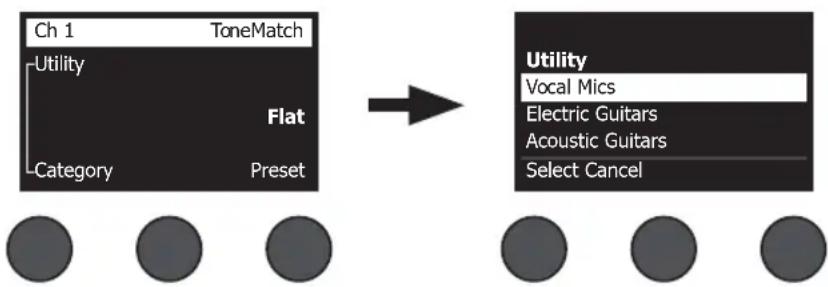

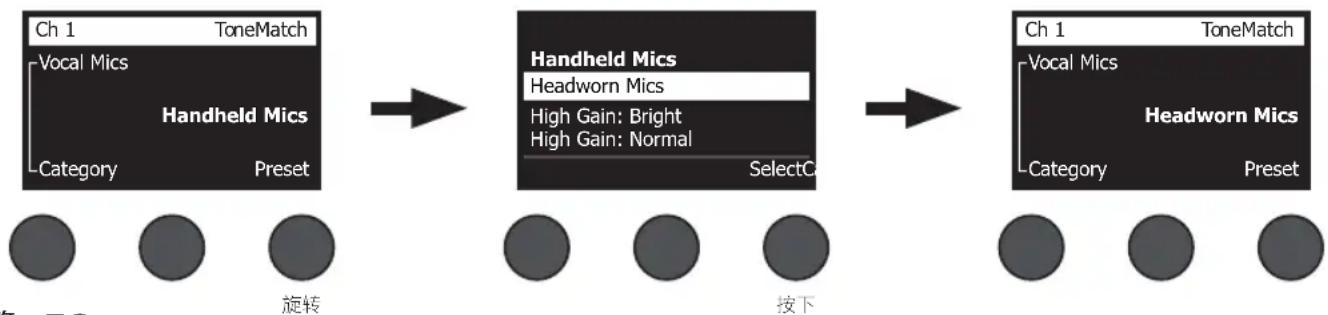

③ TONEMATCH - 访问专为特定乐器和麦克风而设计的专有 TONEMATCH 预设。
ZEQ-作为所选TONEMATCH预设的一部分，ZEQ提供控件来调整乐器或麦克风频率范围内的低/中/高频。

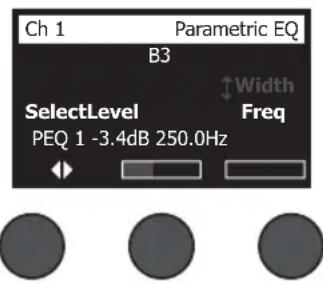

6 PARAEQ-提供各通道的参数EQ控件。

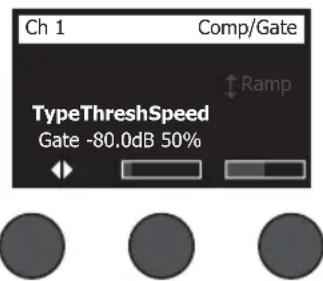

COMP/GATE - 访问可调整参数的门限、压缩器、限幅器、咝声消除器和底鼓预设。
① MOD - 访问数个调音音效，如合唱、镶边、移相和颤音。
Delay - 访问三种类型的延时和轻触节拍延时。
Reverb - 应用混响到所选通道，可发送至主通道或辅助通道。

全局功能

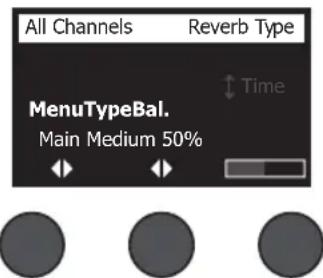

Reverb Type - 对所有主输出通道或辅助输出端应用选定的混响类型。
Prefs - 允许访问数个系统实用程序。

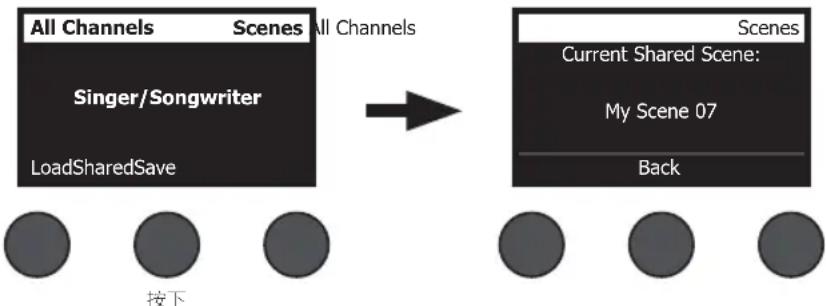

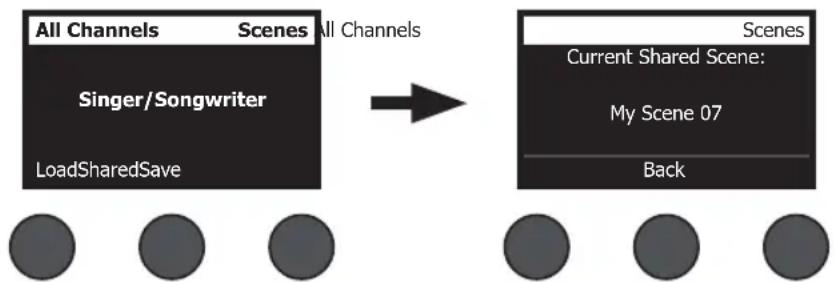

1Scenes-允许保存和加载性能场景（设备完整状态的快照）。

编辑通道声音

通道编辑功能允许访问影响所选通道的设置。通道编辑功能包括声像调节/辅助、调谐器、ToneMatch、zEQ、Para EQ、压缩器/门限、音效、延时和混响。

要编辑通道：

1. 按下CH Edit 1、2、3、4（T4S和T8S）5、6、7或8（仅T8S）按钮。所选通道可在显示屏左上角进行查看。
2. 使用旋钮选择器选择一个通道编辑功能。
3. 根据以下说明调整该功能的设置。

注意：您一次仅可以编辑一个通道。按下CHEdit按钮将只对所选通道启用编辑功能。

使用声像调节/辅助功能Pan/Aux

使用声像调节/辅助功能，将音频路由到主输出（左或右）、控制辅助输入或辅助输出。

使用声像调节

使用声像调节控件将各通道的声像定位发送到立体声混音中。

1. 按下或旋转左侧编辑器控件，然后从菜单中选择声像调节。
2. 旋转Pan控件即可从左到右调整线路输出。

辅助输入5/6(9/10)

使用辅助输入5/6（9/10）连接线路电平立体声音源，如移动设备。

1. 按下或旋转左侧控件，然后从菜单中选择辅助输入 5/6。
2. 旋转5Lvl或6Lvl控件，调整通道5或通道6的信号电平。
3. 按下5Lvl切换至5Pan；按下6Lvl控件切换至6Pan。旋转Pan控件即可从左到右调整声像。

路由输入信号到辅助输出

辅助功能允许您路由信号到2个辅助输出（仅T4S）或4个辅助输出（仅T8S），以进行各种信号处理、录音和扩声应用。发送给辅助输出的各路信号电平可进行调整：

注意：要静音辅助输出，请按下Level控件。再次按下取消静音。

1. 按下或旋转Menu控件，然后选择辅助输出端。
2. 旋转Level控件，调整所选通道的信号电平。
3. 旋转Tap控件，浏览轻触菜单，然后突出显示所需轻触点。

A. Dry: 前置功放后 - 直接从前置功放阶段路由完全干（未经处理）信号。
B. Pre: 带有 EQ 和 Fx - 从前置功放阶段路由信号,并应用了信号处理。
C. Post: 音量控制器后 - 在通道音量控制后路由信号,并应用了信号处理。

1. 按下 Select 控件选择轻触点，或按下 Cancel 控件退出并不做更改。当前所选轻触点的名称将以粗体显示。

使用调谐器 Tuner

每个输入通道带有独立的调谐器。显示屏底部显示正在演奏的音符。在调谐时，音高指示灯出现在显示屏上，表示音符为降号还是升号。请调整乐器的音高程度，使光标与屏幕中心对齐。

注意：要旁通调谐，请按下适用通道的Mute按钮。

使用Transpose功能，将参考音高调高或调低两个半音级。或者使用参考音高精确调谐。

选择 ToneMatch 预设

ToneMatch功能允许您为乐器或麦克风选择ToneMatch预设。该专有技术可优化系统均衡，从而保留特定乐器或麦克风的自然声音。这些预设被划分为不同的类别，并可针对各通道单独选择。

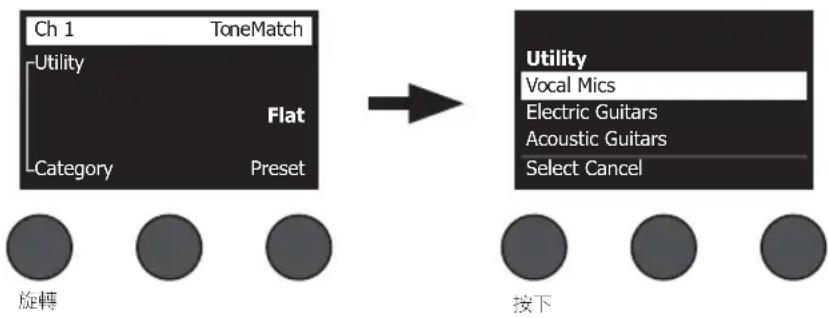

1. 旋转Category控件访问类别列表，然后突出显示您的选择。

旋转。按下

1. 按下 Select 控件进行选择，或按下 Cancel 控件退出列表并不做更改。
2. 如果您已经按下 Select，请旋转 Preset 控件访问预设列表，然后突出显示您的选择。
3. 按下 Select 控件进行选择，或按下 Cancel 控件退出列表并不做更改。

调整zEQ

zEQ功能是ToneMatch预设技术的一部分。该功能允许您调整乐器或麦克风频率范围内的低/中/高频。

要调整zEQ，请旋转相应频段下的控件。

注意：要旁通某一频段，请按下相应的控件。再次按下可激活该设置。

调整参量均衡 Para EQ

Para EQ功能提供以用户指定频率为中心频率，在 50Hz 到 16kHz 范围内的三段参量均衡。

注意：要旁通 Para EQ 设置，请按下 Select 控件。再次按下可激活该设置。

1. 按下或旋转Select控件，然后选择ParaEQ频段1-3。
2. 旋转 Level 控件调节增加/减少电平，范围从 -15 dB 到 +15 dB。
3. 旋转 Freq 控件调节中心频率，范围从 50Hz 到 16kHz 。
4. 按下Freq控件切换到宽度。旋转Width控件，围绕中心频率调节曲线宽度，范围从0.20倍频程到5.00倍频程。

使用压缩器/门限功能 Comp/Gate

使用压缩器/门限功能可以访问可调整参数的门限、压缩器、限幅器、咝声消除器和底鼓预设。

注意：要旁通压缩器/门限设置，请按下Type控件。再次按下可激活该设置。

注意：每个通道仅提供一种音效。

1. 旋转Type控件，访问压缩器/门限音效列表，然后突出显示您的选择：

A. Compressor 1: Light - 该压缩器预设具有低压缩比，阀值和增益可调。作为通用压缩器，可与需要较低电平控制的大多数乐器和麦克风配合使用。
B. Compressor 2: Medium - 该压缩器预设具有中等压缩比，阈值和增益可调。可与需要精细电平控制的贝斯、吉他、键盘乐器和人声配合使用。
C. Compressor 3: Heavy - 该压缩器预设具有高压缩比，阈值和增益可调。可与需要更加激烈的电平控制的响亮乐器（如圆号和鼓）以及强劲人声配合使用。
D. Limer - 压缩比为 ( : 1) 的限幅器，阈值和增益可调。可与嘹亮乐器（如鼓）配合使用，以防止信号的瞬时峰值过载。

操作

E. De-Esser - 侧链压缩器具有预设压缩比，阈值和增益可调。用于消除人声的咝咝声。
F. Noise Gate - 该噪声门预设具有快速启动时间，阈值和速度（释放时间）可调。非常适合消除麦克风和乐器发出的不需要的噪声。
G. KickGate 1: Regular - 该门限预设具有固定启动时间，阈值和速度（释放时间）可调。这是 Bose® 专为底鼓而设计的专有技术。这一强劲的门限在声反馈之前提供最大增益，使底鼓通过扩声系统尽可能发出响亮的声音。
H. KickGate 2: Fast - 与 KickGate 1 相同，但对于更快的节奏做出了调整。如果您使用低音鼓双踏板，请选择此设置。

1. 按下 Select 控件进行选择，或按下 Cancel 控件退出列表并不做更改。
2. 压缩器 Compressor 1-3、限幅器 Limiter、噪声消除器 De-Esser：旋转 Thresh 控件调节输入阈值（触发）电平，范围从 -50 dB 到 0 dB。旋转 Gain 控件调节增益，范围从 0 dB 到 30.0 dB。控件上方的增益栏显示增益减少的数量。这一显示可以帮助设置阈值。
   噪声门NoiseGate：旋转Thresh控件调节输入阈值（触发）电平，范围从-90dB到-30dB。旋转Speed控件设置门限闭合速度，范围从 0% （最快）到 100% （最慢）。旋转Ramp控件调节门限斜率，范围从 0% （水平）到 100% （垂直）。
   KickGate1-2：旋转Thresh控件调节输入阈值（触发）电平，范围从-20dB到O dB。旋转Tight控件调节紧张度（门限可以多快闭合），范围从 0% （最慢）到 100% （最快）。

使用KickGate

KickGate是Bose的专有技术，可以提升底鼓通道的电平，同时消除麦克风发出声反馈的风险。“压缩器/门限”菜单中提供2个KickGate设置。

1. 连接合适类型的麦克风。
2. 选择合适的 ToneMatch* 预设。
3. 调整通道输入 Trim 控件，直至最响亮的底鼓声使输入通道 LED 灯变为红色，然后继续调整控件直至 LED 灯变为绿色。该操作可优化通道输入微调电平。
4. 使用旋钮选择器选择压缩器/门限。
5. 旋转 Type 控件，向下滚动列表，然后突出显示 KickGate 1: Regular 或 KickGate 2: Fast，然后按下 Select。使用低音鼓双踏板时，请选择 KickGate 2。
6. 演奏底鼓时，请增大音量到所需的演奏水平。
7. 以您想要在表演中使用的最轻柔的力度演奏底鼓，然后查看能否听到声音。
8. 在轻柔地演奏时，请增大 Thresh 电平直至一些底鼓声被淹没。然后将 Thresh 电平调低 3 dB。
9. 在正常演奏底鼓的情况下，逆时针旋转Tight控件，降低紧张度并为声音添加更多的“隆隆声”。紧张度可从 0% （最慢）调整到 100% （最快）。

使用音效 Mod

通过Mod功能，您可以应用调音音效。

注意：要旁通音效设置，请按下Type控件。再次按下可激活该设置。

1. 旋转Type控件，访问音效类型列表，然后突出显示您的选择：

A. Chorus 1: Brite - 湿润、闪闪发光的合唱，可与声学乐器配合使用。混音、深度和速度参数可调整。
B. Chorus 2: Warm - 与合唱 1 类似,但高频略低。混音、深度和速度参数可调整。可与电子吉他/贝斯配合使用。
C. Chorus 3: Dark - 与合唱 2 类似，但较暗音色的高频略低。混音、深度和速度参数可调整。可与电子吉他/贝斯配合使用。
D. Flanger 1: Tape - 磁带类型的镶边效果器，不带反馈。混音、深度和速度参数可调整。非常适合用作电子吉他/贝斯的音效。
E. Flanger 2: Feedback - 与镶边 1 相同,但该预设中带有反馈音效。
F. Phaser 1: Stomp - 经典的“单块效果器”类型的移相器。具有预设的宽度扫描，速度和反馈音效参数可调。非常适合用作电子吉他/贝斯和键盘乐器的音效。
G. Phaser 2: Rack - 经典的“机架”类型的移相器。具有正混音类型，速度和反馈音效参数可调。非常适合用作电子吉他/贝斯和键盘乐器的音效。
H. Phaser 3: Warm - 古典类型的移相器。具有正混音类型，速度和反馈音效参数可调。非常适合用作电子吉他/贝斯和键盘乐器的音效。
I. Phaser 4: Brite - 不带低音的移相器。具有正混音类型，速度和反馈音效参数可调。非常适合用作电子吉他和键盘乐器的音效。
J.Tremolo-古典类型的颤音音效，速度和反馈音效参数可调。非常适合用作吉他、键盘乐器和口琴的音效。

1. 按下 Select 控件进行选择，或按下 Cancel 控件退出列表并不做更改。

2. 合唱Chorus1-3、镶边Flanger1-2：旋转Mix控件，调整所需的干信号与湿信号（经调音器处理）的混音比例。旋转Depth控件，调整音调从初始输入信号的改变程度。按下Depth控件，访问Speed参数。旋转Speed控件，调整音调的调音速度。

移相Phaser1-4：旋转Speed控件，调整音调的调音速度。旋转Fdbk.控件，调整音调的混响速度。

颤音Tremolo：旋转Speed控件，调整音量的调音速度。旋转Depth控件，调整音量从初始输入信号的改变程度。

添加延时Delay

延时功能允许您应用数字、模拟或磁带类型的延时。

注意：要旁通延时设置，请按下Type控件。再次按下可激活该设置。

1. 旋转 Type 控件，访问延时类型列表，然后突出显示您的选择。

A. Digital Delay - 直线型数字延时音效，重复部分无声染色。混音、时间和反馈参数可调整。可与吉他、鼓和人声配合使用。
B. Analog Delay - 经典的模拟延时音效，重复部分不断弱化。混音、时间和反馈参数可调整。可与吉他、鼓和人声配合使用。
C. Tape Delay - 经典类型的磁带延时音效，重复部分与模拟延时相比弱化更加明显。非常适合吉他、圆号、口琴和人声。

1. 按下 Select 控件进行选择，或按下 Cancel 控件退出列表并不做更改。
2. 旋转 Time 控件，以 5 毫秒为增量调整延时时间数量。按下 Time 控件，轻触您所需的延时节拍。
3. 旋转Mix控件，设置所需的干信号（0%）与湿信号（100%）的混音比例。
4. 按下Mix控件，访问Fdbc设置。旋转Fdbc控件，调整延时反馈的量。

添加混响Reverb

混响功能将用户可调整的混响量应用到所选通道。要选择混响类型，请参见第27页上的“选择混响类型Reverb Type”。注意：要旁通混响音效，请按下Mix控件。再次按下取消旁通。

1. 按下或旋转Menu控件，然后选择将此混响发送给的输出通道。
2. 旋转Mix控件，调整所需的干信号（0%）与湿信号（100%）的混音比例。
3. 旋转Bright控件，调整指定通道混响中的高频的比例。

使用全局功能 Global

Global功能允许访问影响混音台及其所有通道的整体运行的设置。

选择混响类型ReverbType

混响类型功能允许您选择应用到所有输入通道的混响类型。衰减时间(Time)和平衡(Bal)可以调整。平衡可控制早期与后期反射声的比例。

注意：要旁通混响，请按下Type控件。再次按下取消旁通。

1. 使用旋钮选择器选择ReverbType。
2. 按下或旋转Menu控件，然后选择将此混响发送给的输出通道。您可以发送一个不同的混响类型到主输出端或辅助输出端。
3. 旋转 Type 控件，显示混响列表：

A. Plate - 创建典型录音室的板式混响环境。时间和平衡（早后期反射声比）参数可调。
B. Small - 创建小型空间环境。时间和平衡（早后期反射声比）参数可调。
C. Medium - 创建中型空间环境。时间和平衡（早后期反射声比）参数可调。
D. Large - 创建大型空间环境。时间和平衡（早后期反射声比）参数可调。
E. Cavern - 创建超大空间环境。时间和平衡（早后期反射声比）参数可调。独特而有趣的混响音效。

1. 旋转 Type 控件以滚动浏览混响列表，并突出显示所需的混响类型。
2. 按下Type控件进行选择。
3. 旋转 Time 控件以控制选定混响模型的衰减时间：从最小延迟时间到其最大衰减时间。为 0% 时，衰减时间最短，并模拟当前选定的混响类型可用的最小房间尺寸。为 100% 时，衰减时间最长，并模拟当前选定的混响类型可用的最大房间尺寸。每个混响类型都有各自可用的衰减时间范围，能为选定模型类型带来出色效果。混响衰减参数允许您在特定范围内调整混响时间，以为选定混响模型类型带来出色效果。
4. 按下 Time 控件以切换到 Bal。旋转 Bal. 控件以调整早后期反射声比（ 0% = 全部为早期反射， 100% = 全部为后期反射）。

使用偏好实用程序Prefs

偏好功能允许访问数个系统实用程序。

1. 使用旋钮选择器选择Prefs。

2. 旋转Menu控件以滚动浏览列表，并突出显示所需的实用程序。按下Select控件以显示实用程序：

3. Status - 显示分配给输入通道的音效（仅供查看）。

Cmp = 压缩器/门限

Mod = 音效

Dly=延时

Rev = 混响

• Input Level - 为所有输入通道显示输入电平以及峰值信号指示。按下 Reset 控件以复位所有峰值信号指示灯。该显示在设置输入通道微调电平时很有用（请参见第 17 页的“优化输入增益和输出音量”）。按下 Aux In 控件以监控辅助输入的电平（仅适用于 T8S：按下通道 5-8 控件以监控输入 5-8 的电平）。

• Output Level - 显示所有输出通道的输出电平表：Main L、Main R、USB L 和 USB R。按下 Aux 控件以监控辅助输出的电平。

• Master Out EQ - 主输出 EQ 是位于主混合输出通道上的 6 段图示均衡。通过中间控件，选择您想增大或衰减的频率范围，然后使用 Level 控件调节电平 +/-18 dB。

• USB B to PC - 允许您通过 USB 左和右输出通道将选定音源发送到计算机。音源选择包括通道 1-4（仅对于 T8S：通道 5-8）、辅助输入、主输出或辅助输出 1-2（仅对于 T8S：辅助输出 3-4）。

1. 旋转Left/Right控件以突出显示音源。
2. 按下Select控件选择音源，或按下Cancel控件退出且不做更改。

3. 旋转Menu以返回偏好菜单列表。

4. USB B from PC - 允许您从计算机将 USB 左和右声道发送到选定的混音台目标（无、辅助输入、或主输出）。

1. 旋转Left/Right控件以突出显示目标。
2. 按下Select控件选择音源，或按下Cancel控件退出且不做更改。

3. 旋转Menu控件以返回偏好菜单列表。

4. USB A-Playback - 连接 USB A 型闪存盘以播放任何存储在闪存盘中的 WAV/MP3 文件。使用该菜单选择包含 WAV/MP3 文件的文件夹；选择您想播放的文件，然后通过旋转 Level 控件调节电平。

操作

• Versions - 显示 DSP 固件的修订版本。

• ToneMatch - 显示存储在 T4S/T8S 中的 ToneMatch 预设库列表。请参考 www.Bose.com/livesound 了解最新预设库。

• L1电源底座 - 在连接到L1*Model1S/II电源底座时，屏幕上会显示Connected。

加载和保存场景Scenes

场景是T4S/T8S ToneMatch* 数字混音台状态的快照。

• 场景将记录所有的 ToneMatch 混音台设置和 Mute、FX Mute 和 CH Edit 按钮的状态。
• 场景不会记录通微调、通道音量大小、主音量大小、耳机音量大小或幻象电源开关的位置。

T4S/T8S包括三类场景：

• (5)个 Bose 场景：只读出厂预设场景。您不能编辑和覆盖它们。
• (10) 个用户场景：用户可定义场景，用于保存和调用您所有喜欢的设置。您可以任意覆盖这些场景以不断更新。
• (1) 个共享场景：用户可定义场景，用于保存您想与其他T4S/T8S ToneMatch数字混音台用户共享的设置。可以使用从www.Bose.com/livesound获取的L1更新软件将该场景上传到计算机。

加载场景：

1. 使用旋钮选择器选择Scenes。
2. 旋转Load控件以滚动浏览场景列表，并突出显示所需的场景名称。当前加载的场景将以粗体显示。
3. 按下Select控件选择场景，或按下Cancel控件退出列表且不做更改。

注意：如果您未在10秒内按下Select或Cancel控件，则显示将返回“场景”屏幕。未进行任何修改，当前加载的场景将显示在屏幕上。
4. 如果您按下“选择”，则将显示问题“您确定吗？”。按下Yes控件以加载场景，或按下No控件退出且不更改场景设置。

注意：如果您未在10秒内按下Yes或No控件，则显示将返回“场景”屏幕。未进行任何修改，当前加载的场景将显示在屏幕上。

保存场景：

1. 使用旋钮选择器选择Scenes。将显示当前加载的场景。

1. 旋转 Save 控件以突出显示您要保存的场景。按下 Select，或按下 Cancel 以退出列表。

注意：如果您未在10秒内按下Select或Cancel控件，则显示将返回“场景”屏幕。未出现任何修改，当前加载的场景将显示在屏幕上。

1. 如果您按下 Select，请使用“重命名”屏幕编辑场景名称，或按下 Save 以使用该名称显示，然后转至第 4 步。

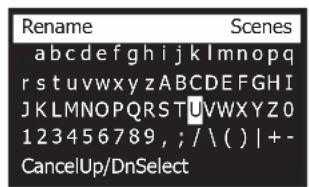

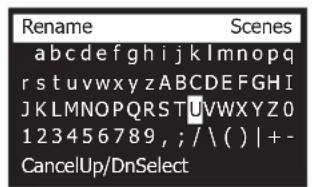

在保存之前更改场景名称：

您可以使用以下编辑选项更改场景名称。更改名称后，按下 Save 控件并转至第 4 步。

• 选择并更改字符：在显示“重命名”屏幕时，旋转 Cursor 控件以突出显示字符或您想更改的字符位置。然后旋转 Select 控件以更改字符。
• 使用字符映射表：在显示“重命名”屏幕时，旋转 Cursor 控件以突出显示您想更改的字符。然后按 Select 控件以查看字符映射表。旋转 Select 控件以向左或向右移动光标。旋转 Up/Dn 控件以向上或向下移动光标。当您需要的字符突出显示时，按下 Select 以在选定位置写下该字符。

• 使用清除、插入和删除功能：在显示“重命名”屏幕时，旋转 Cursor 控件以定位光标。然后按下 Cursor 控件打开特殊编辑功能菜单。旋转 Select 控件以突出显示您需要的功能。然后按下 Select 控件以执行该功能。

Clear Character - 移除被光标突出显示的字符，然后留下空白区。

Clear All - 清除整行文本。

Clear to End - 清除直到光标右侧的所有文本，包括突出显示的字符。

Insert - 将空格插入到突出显示字符的左侧。

Delete - 移除被光标突出显示的字符和空格。

1. 当问题“您确定吗？”显示时，按下Yes控件以保存场景，或按下No控件，退出且不保存场景。

共享场景

如果您创建场景，且想与其他T4S/T8S ToneMatch数字混音台用户共享，可以通过将其保存到To Shared Scene将该场景保存为共享场景。使用L1更新软件，您可以将共享场景上传到您的计算机，然后将文件传送到其他T4S/T8S用户的计算机。其他T4S/T8S用户可以将场景下载到使用L1更新软件的T4S/T8S中。L1更新软件可从www.Bose.com/livesound获取。

保存共享场景：

1. 加载您想共享的场景（请参阅第31页的“加载场景”）。
2. 按下 Save 控件以访问场景列表。
3. 旋转 Select 控件以滚动浏览场景列表，并突出显示 To Shared Scene。按下 Select 或按下 Cancel 以退出列表。

注意：如果您未在10秒内按下Select或Cancel控件，则显示将返回“场景”屏幕。未出现任何修改，当前加载的场景将显示在屏幕上。

1. 如果您按下 Select，请使用“重命名”屏幕编辑场景名称（请参见第32页的“在保存之前更改场景名称”），或者如果您想使用现有名称请转至第5步。

操作

1. 按下 Save 控件以将场景保存为共享场景。
2. 当问题“您确定吗？”显示时，按下Yes控件以保存场景，或按下No控件，退出且不将场景保存为共享场景。

注意：如果您未在10秒内按下Yes或No控件，则显示将返回“场景”屏幕。未出现任何修改，当前加载的场景将显示在屏幕上。

1. 按下 Shared 控件以确认场景已保存为共享场景。

注意：T4S/T8S为共享场景提供一个存储位置。将场景保存为共享场景，通常会覆盖之前保存的共享场景。

关于使用L1*更新软件应用程序从计算机下载场景和将其上传到计算机的详细信息，请访问www.Bose.com/livesound。

Bose场景

我们提供五个 Bose 场景供您作为入门使用。加载 Bose 场景后，您可以修改设置，然后将其保存为“我的场景”或“共享场景”。

出厂设置

该场景将混音台恢复到其离开工厂时的设置。加载该场景会擦除您之前对当前加载场景所做的任何更改。

注意：关于所有音效的出厂设置列表，请参阅第42页的“出厂设置”。

偏好
屏幕显示USB到电脑电脑至USB主输出	状态
	左/右: 主
	左/右: 主
	主音量推了后
混响类型
类型时间平衡	中型
	50%
	50%

Singer/Songwriter

该场景设计用于歌手/作曲家演奏键盘或吉他，且有时通过MP3曲目伴奏。

图16.歌手/作曲家设置示例

Singer/Songwriter 场景通道设置

	麦克风 吉他 键盘 贝斯 辅助输入
	通道1		通道2		通道3		通道4		5/6
ToneMatch	启用 启用 启用 启用				一般键盘乐器		Active Bass 1		不适用
	人声话筒 原声古他 键盘 贝斯
	手持式话筒		钢弦,带 piezo
zEQ	启用 启用 启用 启用				O dB O dB O dB		O dB O dB O dB		不适用低频 中频 高频 低频 中频 高频 低频 中频 高频 低频 中频 高频 低频 中频 高频 低频 中频 高频 低频 中频 高频 低频 中频 高频 低频 中频 高频 低频 中频 高频 低频 中频 高频 低频 中频 高频 低频 中频 高频 低频 中规
	O dB O dB O dB		O dB O dB O dB
Para EQ	旁通 公通 空通		旁通 空通		压缩器2		压缩器2		不适用
压缩器/门限	旁通 公通 空通 压缩器2		旁通 压缩器2						不适用
音效	旁通 公通 空通 合唱1		旁通 合唱1		压缩3		合唱1		不适用
延时	旁通 公通 空通 数字 数字		旁通 数字 数字						不适用
混响	启用 启用 公通 中型(全局)		旁通 公通 中型(全局)		中型(全局)		中型(全局)		不适用
声像调节/辅助	中心 中心 中心 中心 中心 辅助输入辅助1-2 50% 推子前:配备EQ和FX		中心 中心 辅助输入辅助1-2 50% 推子前:配备EQ和FX		辅助1-2 50% 推子前:配备EQ和FX		辅助1-2 50% 推子前:配备EQ和FX		5 650% 50%

全局设置

偏好
屏幕显示USB到电脑电脑至USB主输出	状态
	左/右: 主
	左/右: 主
	主音晕推了后
混响类型
类型时间平衡	中型
	50%
	50%

操作

DJ/Playback

DJ/Playback设计用于DJ场景和任何需要音频重放的场景。该设置使用两个麦克风，以及移动设备、混音台或笔记本电脑中的一种。

图17.立体声DJ/Playback设置示例

DJ/Playback 场景通道设置

	音源1左		音源1右		麦克风	麦克风	辅助输入
	通道1		通道2		通道3		通道4		5/6
ToneMatch	启用	启用	启用	启用
	DJ/Playback DJ/Playback				人声话筒	人声话筒			不适用
	降调，zEQ控制器		降调，zEQ控制器		手持式话筒	手持式话筒
zEQ	启用	启用	启用	启用
	低频	中频	高频	低频	中频	高频	低频	中频	不适用
	0 dB	0 dB	0 dB	0 dB	0 dB	0 dB	0 dB	0 dB	0 dB
Para EQ	旁通	旁通	旁通	旁通					不适用
压缩器/门限	旁通	旁通	旁通	旁通					不适用
	限幅	限幅			压缩器2		压缩器2
音效	旁通	旁通	旁通	旁通					不适用
	合唱1			合唱1		合唱3		合唱1
延时	旁通	旁通	旁通	旁通					不适用
	数字	数字	数字	数字
混响	旁通	旁通	旁通	旁通					不适用
	中型（全局）			中型（全局）		中型（全局）		中型（全局）
声像调节/辅助	左		右		中心		中心		辅助输入
	辅助1-2	50%	辅助1-2	50%	辅助1-2	50%	辅助1-2	50%	5 6
	推子前：配备EQ和FX		推子前：配备EQ和FX		推子前：配备EQ和FX		推子前：配备EQ和FX		50% 50%

全局设置

偏好
屏幕显示USB到电脑电脑至USB主输出	状态
	左/右: 主
	左/右: 主
	主音呈推了后
混响类型
类型时间平衡	中型
	50%
	50%

Full Band

该场景为架子鼓、低音吉他、电吉他、人声和MP3播放器而设置。

图18.鼓和贝斯设置示例

Full Band 场景通道设置

底鼓

Overhead Overhead

贝斯 吉他 麦克风 麦克风 麦克风 辅助输入

通道1

通道2

通道3

通道4

通道5

通道6

通道7

通道8

9/10

ToneMatch

启用

启用

启用

启用

启用

启用

启用

启用

不适用

敲打乐器

敲打乐器

敲打乐器

敲打乐器

贝斯

中吉他

人声话筒

人声话筒 Active Bass 1

人声话筒麦克风放、带 SM57

手持式话筒

手持式话筒

手持式话筒

大鼓

一般

一般架了鼓

一般架了鼓

zEQ

启用

启用

启用

启用

启用

启用

启用

启用

不适用

低频

高频

低频

中频

高频

低频

中频

高频

低频

中频

低频

中频

低频

中频

低频

中频

低频

中频

不适用

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

不适用

Para EQ

齐通

齐通

齐通

齐通

齐通

齐通

齐通

齐通

压缩器/门限

启用

旁通

旁通

启用

旁通

旁通

旁通

旁通

大鼓1

压缩器2

压缩器2

压缩器2

压缩器2

门限

门限

音效

音道

旁通

旁通

启用

旁通

旁通

旁通

旁通

合唱1

合唱1

合唱1

合唱1

合唱1

合唱1

合唱1

延时

旁通

旁通

旁通

旁通

旁通

旁通

旁通

旁通

数字

数字

数字

数字

数字

数字

数字

数字

混响

齐通 中型(全局)

齐通 中型(全局)

齐通 中型(全局)

齐通 中型(全局)

齐通 中型(全局)

中型(全局)

中型(全局)

中型(全局)

不适用

声像调节/辅助

中心 中心辅助1-4 50%干 前背功放后

中心 中心 中心辅助1-4 50%干 前背功放后

中心 中心辅助1-4 50%干 前背功放后

中心 中心辅助1-4 50%干 前背功放后

中心 中心辅助1-4 50%干 前背功放后

中型(全局)

中型(全局)

中型(全局)

全局设置

偏好
屏幕显示USB到电脑电脑至USB主输出	状态
	左/右: 主
	左/右: 主
	主音呈推子后
混响类型
类型时间平衡	中型
	50%
	50%

出厂设置

这部分将描述T4S/T8S混音台出厂时的设置。要随时将T4S/T8S恢复到出厂设置，请加载Bose出厂设置场景。

压缩器/门限出厂设置

类型 阈值 增益
Compressor 1: Light -16.0 dB	3.0 dB
Compressor 2: Medium -16.0 dB 5.0 dB
Compressor 3: Heavy -16.0 dB 8.0 dB
限幅器	-10.0 dB 0 dB
噪声消除器	-10.0 dB 0 dB
阈值 速度
噪声门	-70.0 dB 50%
阈值 紧张度
KickGate1: 常速 -20.0 dB 100%
KickGate2: 快速 -20.0 dB 100%

音效出厂设置

类型 阈值 增益 速度
合唱1:明亮	50%	50%	0.50 Hz
合唱2:温暖	70%	100%	0.15 Hz
合唱3:黑暗	25%	25%	3.0 Hz
镶边1:磁带	50%	50%	1.00 Hz
镶边2:反馈	50%	100%	2.00 Hz
速度 反馈增益
移相1:顿足	0.50 Hz	0%
移相1:机架	0.50 Hz	-75%
移相1:温暖	1.00 Hz	-26%
移相1:光亮	0.50 Hz	-76%
速度 深度
颤音	5.00 Hz	50%

延时出厂设置

类型	混音	时间	反馈增益
数字	30%	150 ms	30%
模拟	30%	275 ms	20%
磁带	30%	350 ms	30%

混响类型出厂设置

类型	平衡	时间	时间范围
板式	50%	20%	0-4.6 s
小型	50%	15%	0-0.8 s
中型	50%	25%	0-1.9 s
大型	50%	50%	0-3.5 s
洞穴	50%	100%	0-7.0 s

故障排除

如果您在使用本产品时遇到问题，请尝试以下解决方案。如果仍然未能解决问题，请访问www.Bose.com/livesound寻求在线帮助。如果您在网上没有找到问题的答案，请直接致电Bose产品和技术支持团队，电话[phone]。

问题 措施
T4S/T8S已插入,电源开关已打开,但未通电。	·确保交流电源插座有电。尝试使用同一个交流电源插座操作指示灯或其他设备,或者使用交流电源插座测试仪来检测插座。如果将T4S用于L1"Model II或1S系统:·确保 ToneMatch"线缆已正确连接到混音台和L1电源底座。·确认电源插头是否已完全插入到电源底座和交流(市电)插座。·确保L1电源底座已打开,且电源LED灯为蓝色。
T4S/T8S已开启,但没有声音。	·确保主音量控制已调高。·确认您想收听的输入通道未静音。·检查是否已将您想收听通道的音量控制调高。·确保已将相应输入通道的“微调”控件调高到足以使LED灯变为绿色(表示有足够大的输入信号)。·检查偏好“输入”和“输出”电平表,以确认在输入和输出均有信号。·确保已调大输入音源(乐器)的音量。·使用其他线缆将输入音源(乐器)连接到混音台。·将输入音源(乐器)直接插入到L1电源底座或其他功放,以确保音源正常工作。·关闭混音台,并等待30秒。然后再次打开混音台。如果将T4S用于L1II或1S系统:·关闭电源底座,将ToneMatch线缆插头重新插入到ToneMatch端口,然后再次打开电源底座。·尝试其他ToneMatch线缆(如果可用)。如果其他ToneMatch线缆不可用,尝试标准以太网线缆。·使用1/4英寸的手机插头线将T4S/T8S主输出连接到电源底座的模拟输入。调高电源底座的“微调”控件,确认您可以听到声音。·确保电源底座上的LED灯为蓝色。如果LED灯为红色,请直接致电Bose产品和技术支持团队,电话[phone]。

维护与保养

问题 措施
连接到 T4S/T8S 的麦克风或乐器的声音质量差。	·确保未应用不需要的 zEQ 或 Para EQ 均衡。 ·确认您已选择麦克风/乐器适用的 ToneMatch® 预设。如果您不想使用 ToneMatch 预设，确保 ToneMatch 已设置为“平直”。 ·确保在您的输入通道上没有不需要的音效（压缩器/门限、音效、延时、混响）。检查偏好菜单中的状态，当前是否有任何启用的音效。 ·检查 T4S/T8S 的输入“微调”，是否已为麦克风/乐器正确调整。信号 LED 灯应为绿色，如果 LED 灯为红色，调低“微调”电平直至其变为绿色。 ·尝试使用其他麦克风或乐器线缆。 ·检查将麦克风或乐器连接到 T4S/T8S 混音台的线缆。确保线缆插头已完全插入到麦克风/乐器的输出接口和 T4S/T8S 的输入接口中。 ·检查麦克风/乐器上的设置（如果有）。 ·检查麦克风/乐器的电池（如果有）。
未听到任何音效。	·检查您是否按下正确的 CH Edit 按钮。 ·确保未按下相关通道的 FX Mute 按钮。
T4S/T8S 未响应控制旋钮。	·关闭混音台。等待 30 秒再打开混音台。
主音量控制无效果。	·确认在“主输出”的偏好菜单中是否已将主输出配置为主音量推子后。
在 T4S/T8S 输入接口中未插入任何插头时，会听到 L1° 系统发出轻微的嗡嗡声或蜂鸣声。	·将 T4S/T8S 和 L1 电源底座插入到相同的交流（市电）插座中。 ·使用交流电源插座测试仪，检测已插入 T4S/T8S 和/或 L1 电源底座的交流电源插座的触点是否反接或开路（热端、中性端和/或接地）。 ·如果使用延长线，请确保也要按如上所述进行检测。
低音、中音或高音太多（或太少）。	·确保未应用不需要的 zEQ 或 Para EQ 均衡。 ·确认您已选择麦克风/乐器适用的 ToneMatch 预设。如果您不想使用 ToneMatch 预设，确保已在“实用程序”类别中将 ToneMatch 设置为“平直”。
使用 CD 播放器、MP3 播放器或其他类似设备播放立体声录音时声音质量差。	·将设备的左声道连接到辅助输入 5，将右声道连接到辅助输入 6（对于 T8S 为 9/10）。辅助输入 5/6（或 9/10）设计用于线路电平输入。 ·在使用 CD 或移动设备时禁用任何扩展低音或均衡器功能。 ·如果您使用计算机上的录音软件，请检查软件的要求。您可能需要将软件配置为 48 kHz/24-bit。
麦克风产生啸叫。 ·调节麦克风的位置,不要直接对着各自的扬声器。	·尝试使用其他麦克风。·尝试将L1系统放在舞台的其他位置和/或让歌手走到其他位置。·增加L1系统与麦克风的间距。·通过调节麦克风通道的zEQ来降低高频。·尝试通过调整麦克风通道上的Para EQ来消除可能引起啸叫的特定频率。·临时旁通所使用的任何音效(音效、延时、混响),以查看其是否可能导致啸叫问题。
辅助输出听起来有问题。	·检查是否已为路由至辅助输出的每个输入通道设置为需要的配置。请参阅第21页的“路由输入信号到辅助输出”。·确认每个输入是否都已将所需的信号电平分配给辅助输出。
无法通过USB 连接将T4S/T8S音频发送到计算机。	·检查USB 连接线是否正确连接到混音台和计算机。·尝试不同的USB 线缆。·确保已打开混音台。·确认所需的混音台输入通道是否已分配给左和右USB 输出通道。请参阅“偏好”菜单中的“USB 到电脑”。·确保已将各自输入通道的“微调”电平调高到足以使绿色LED 灯亮起,这表示有足够大的输入信号。·检查“偏好”菜单中的“输入”和“输出”电平表,以确认在输入和输出均有信号。·通过连接到其他兼容USB 的音频设备,确认计算机 USB 输入正常工作。·如果您使用计算机上的录音软件,请检查软件的要求。您可能需要将软件配置为48 kHz/24-bit。
T4S/T8S 未响应闪存盘。	·为确认您的闪存盘是否有问题,请连接其他品牌的闪存盘

维护与保养

问题 措施
无法通过USB 连接从计算机向T4S/T8S 发送音频。	·检查USB 连接线是否正确连接到混音台和计算机。 ·尝试不同的USB 线缆。 ·确保已打开混音台。 ·确认计算机正在播放音频，且计算机上的音频设置未被禁用。 ·检查USB 信号是否已分配到所需的混音台输入。请参阅“偏好”菜单中的“电脑到USB”。 ·确认已分配给传入USB 信号的混音台输入通道未静音，且其音量控制已经调高。 ·确保已将相应输入通道的“微调”控件调高到足以使绿色 LED 灯亮起（表示有足够大的输入信号）。 ·检查“偏好”菜单中的“输入”和“输出”电平表，以确认在输入和输出均有信号。 ·通过连接到其他兼容USB 的音频设备，确认计算机 USB 输出正常工作。 ·如果您使用计算机上的录音软件，请检查软件的要求。您可能需要将软件配置为48 kHz/24-bit。

清洁

• 您可以使用干燥的软布清洁产品外壳。
• 请勿使用任何溶剂、化学品或含酒精、氨水、研磨剂的清洁剂。
  ·勿在产品附近使用喷雾器，或者让液体溅入到任何开口中。

技术信息

机械
	T4S T8S
尺寸(长×宽×高)	8.4英寸×7.25英寸×3.25英寸 (214毫米×184毫米×83毫米)	8.4英寸×12.25英寸×3.25英寸 (214毫米×311毫米×83毫米)
重量	2.1磅(1.0千克)	4.1磅(1.9千克)
电气信息
A/D和D/A转换器	24位
采样速率	48 kHz
USB	2.0或更高,A型到B型线缆,A型端口和B型端口
电脑要求	需要 Windows 7 或更高版本;Mac OS 10.5 或更高版本

联系信息

访问我们的网站www.Bose.com。

美洲

（美国、加拿大、墨西哥、中美洲、南美洲）

Bose Corporation

Framingham, MA 01701 USA

企业中心：508-879-7330

美国专业系统。

技术支持：800-994-2673

澳大利亚

Bose Pty Limited

博士视听系统（上海）有限公司，中国（上海）自由

贸易试验区日樱北路353号，9号厂房C部

中国台湾

Bose台湾分公司，台湾104台北市民生东路三段

10号，9F-A1

电话：[phone]

墨西哥

Bose de Mexico, S. de R.L. de C.V., Paseo de

las Palmas 405-204, Lomas de Chapultepec,

11000 Mexico, D.F.

电话：[phone]

有关其他国家/地区，请参见网站

其他信息

有关您的产品的更多信息（包括配件和替换件），请参考用户指南（www.Bose.com 网站在线提供）。若要获取印刷本，请拨打提供的电话。

有限质保

您的产品享有有限保修。有关保修的详细信息，请访问 www.pro.Bose.com。

本产品的保修信息不适用于澳大利亚和新西兰。有关澳大利亚和新西兰的保修信息，请访问我们的网站 www.bose.com/au/warranty 或 www.bose.com/nz/warranty。

生产日期

序列号中第八位数字表示生产年份；“6”表示2006年或2016年。

重要安全指示

請閱讀並保管好所有安全和使用指示。

1. 废请这些指示。
   2.保留这些指示。
   3.注总所有警告。
   4.遵守所有指示。
   5、请勿在水道使用此装置。
2. 只能用乾布清源。
   7.請勿堵塞任何通風口。請按照製造商的指示安裝。
   8.防止踩踏或摔晕電源線，尤其是插頭、電源插座以及裝置上的出口位置。
   9.只能使用，用製造商指定的附件/配件。
   10.只，製造商指定或酝木裝管售台的推車、支架、腳架、掛架或工作台。如果使用推車，則在移動推車/裝置時應格外小心，以避免因傾倒而造成傷害。
   11.在雷雨天氣時或者若長時間不使用，請拔下裝置插頭。
3. 任何维修事項均需向合格的入品者询。如果本裝置有任何原因，均需进行维修；例如電源越或插頭受損，液體落入或物體落入容器內，不裝置而尚淋或受潮，無法正常運作或摔弄。

警告/小心：

本產品含有磁性材料。請諮詢醫生以瞭解這是否會影響您的植入式醫療設備。

·木产品並不適合安裝或用於室內有水設施區域（包括但不限於室內泳池、室內戲水池、熱水浴池、桑臺、蒸氣室與室內潛冰場等）。
為降低火或電擊風險，請勿使本產品受到雨淋、液體浸渍或受潮（不適用IPX4-9等級產品）。
·使产品请離火源和熱源。請勿將明火火源（例如點燃的煙）於木產品上或木產品附近。
·本經受權請勿自改裝本產品。
·請勿將功率換流器用於本產品。
請勿在汽車或船舶上使用本產品。
·产品保用随附的電源供器。
·請勿將支架或產品放置或安裝在任何燃源附近，如火爐、暖氣片、熱調節裝置或可發熱的其他裝置（包括人機）。
·请勿将 ToneMatch T4S/T8S 滤音器裝設於不屬国的三腳架/支架上。本混音管適用於T4 时噪錄（6 公聲），二腳架/支架必須至少能支撑單1.9 公斤（4.1 個）的設備，而且總體尺寸為214×311×83公稱（8.4×12.25×3.25 时）。使用非為支持T4S/T8S 滤音器的大小和重量所設計的三腳架/支架，可能會造成不隱形的危險狀況，甚至會造成人是受傷。
·包：为获得致窒息危险的小部件。不适合3岁以下的儿童使用。

請注意：

·本系随附的场警器缘和互连线不适用於入墙式安装。请根据当地建筑法规选择正确的入墙式安装线和连接线。
如果是透通電源指頭或裝置混合器切斷設備電源，那裏切斷電源的設備席常隨時可供使用。
- 為滿足通風需求，Bose建議不要把產品放置在偏限的空間中，比如臥腔或封閉式樹槽。

監管資訊

本設備符合FCC規則第15部分規定和加拿大工場部豁免條RSS標準。本設備的運作符合以下條件：（1）本設備不會造成有害干擾；（2）本設備必須承受任何接收到的干擾，包括造成設備無法正常運作的干擾。

本产品符合所有适用的欧盟指令要求。符合聲明全文屬於

產品電氣雜訊生成相關資訊（美國FCC規範遵循聲明）

請注意：本設備已經測試，符合FCC規則第15部分有關A類數位設備的各項限制。此類限制旨在針對設備於內線環境運作，提供合理保證免受有害干擾。本設備產生、使用並可能影響無線射頻能量，如不按照于冊內指示裝設和使用，可能會對無線電視造成有害干擾。於住宅區域中操作本設備可能造成有害干擾，在此情況下，使用者需自行負責維護此類干擾。

未經BoseCorporation明確批准，擅自更或修改本裝置會使使用者操作本裝置的權利失效。

需使用屏蔽式线缆以维持合规性。

本產品符合加拿大ICES-003A類規範。

CANICES-3(A)/NMB-3(A)

本品品符合E2磁环膜的所有的EN55103-2抗摄规则。

此符號表示本產品不得以家庭廢棄物方式丟棄，而應將其送到合适的收集設施進行回收。妥善處理及回收有助於保護天然資源、人類健康和環境。如欲獲得有關處理和回收本產品的更多資訊，請聯繫当地政府機構、廢棄物處理服務或您參與本產品的商務。

由DCE安全部門提供

简介

產品概覽 5

產品特點 5

開箱 5

控制台與連接板

T4S ToneMatch®混音器 6

控制台 6

連接板 7

T8SToneMatch®混音器 8

控制台 8

連接板 9

系統設定

取下/装上保護蓋 10

安装選項 11

將T4S/T8S安裝於相機三腳架 11

透過數位連線連接T4S 12

透過類比連線連接T4S/T8S 13

連接 ToneMatch® 電源供應器 14

將T4S/T8S連接至您的電腦 15

將隨身碟連接至T4S/T8S 15

操作

讀取T4S/T8S顯示幕 16

最佳化输入增益与输出音量 17

使用主音量控制 18

使音軌靜音 18

使音轨效果静音 18

使用旋钮式選取器 19

編輯音軌的聲音 20

使用Pan/Aux功能 20

使用调音器 20

選取 ToneMatch 預設 22

调整zEQ 22

调整ParaEQ 23

使用壓縮器/Gate功能 23

使用调变效果 25

加入延遲 26

加入残響 26

目錄

使用全域功能 27

選取殘響類型 27
使用偏好設定公用工具 28
载入與儲存場景 30
分享場景 33

Bose 場景 35

出廠設定 35
創作歌手 36
DJ/播放 38
完整樂團 40

出廠設定

出廠設定 42

維護與保養

疑难排解 43
清潔 46
46

額外資源

聯絡資訊 47
進口商資訊 47
其他資訊 47
有限保固 47

產品概覽

T4S及T8SToneMatch®混音器具備4、8音軌的小型介面，專為表演者設計，讓您完全掌握音樂。具備強大的數位訊號處理引擎及易用的使用者控制功能，可提供錄音室級的EQ、動態及效果處理。透過內建Bose® ToneMatch®處理與zEQ提供優異的音質，尤其在連接至Bose L1或F1揚聲器系統進行完整音調控制時，效果特別明顯。使用堅固耐用的ToneMatch混音器，透過觸控、容易讀取的LED顯示幕及場景呼叫，讓您在舞台上的演出充滿自信。ToneMatch混音器是表演者最出色的舞台夥伴。

產品特點

強大的音訊處理

以進階數位音訊處理呈現最先進的錄音室品質效果
- 效果器包括壓縮器、限制器、嘶聲消除器、消噪器、和聲、Flanger、相位效果器、顓音、延遲和殘響
- Bose® ToneMatch® 可處理自然的人聲與樂器聲
- ZEQ 著重於 ToneMatch 預設的聲音以便立即進行有效調整
- 每個音軌皆有獨立的 ToneMatch、EQ、動態及效果
專屬的殘響特效可用於Aux輔助傳送，全機音軌也均能共享殘響特效
主要輸出EQ可協助補償場地音響效果
- 搭配 Bose L1 與 F1 握聲器系統可達到完整的音調最佳化

無縫現場控制

• 腕控與指示燈的設計特別為音樂家與 DJ 在現場舞台演出所設計
• 快速學習使用者介面
  ·內建點擊節奏延遲、半音調音器及可呼叫的場景
• LED顯示幕與發光的控制項容易讀取及使用，即便舞台上燈光昏暗也沒問題

高密度連線

• 小型數位立體聲混音器提供前所未有的連線與控制功能
• 四個（T4S）或八個（T8S）高品质音訊前級與XLR-combo複合插孔，可用於麦克風或樂器以及可開關
• 兩個Aux輔助輸入可額外提供兩個（T4S）或四個（T8S）輔助傳送訊號源
• USB-A和USB-B可用於USB硬碟播放或與PC/Mac連線
• ToneMatch數位音訊輸出與電源（僅限T4S）
  平衡的 12 时TRS與XLR（僅限T8S）立體聲輸出
• 獨立耳機輸出

便利的出藏即用特性

·堅固耐用的外殼具備磁性保護蓋，有助於保護控制器與接頭
隨附ToneMatch纖線可連接至BoseL1ModelII或L1Model1S系統以接收數位音訊與電源（T4S），或隨附通用電源供應器（T8S）
- 底部插孔可使用標準相機安裝配件，讓您取用 ToneMatch 混音器時方便輕鬆

開箱

混音器包装箱内含物品如下表所示：

T4S	T4S ToneMatch 混音器與保護蓋 ToneMatch 輔線
T8S	ToneMatch 電源供應器T8S ToneMatch 混音器與保護蓋

如需完整的選用設備與配件清單，請造訪。www.Bose.com

T4S ToneMatch®混音器

控制台

图1.T4S控制台

输入訊號/過載指示燈(1-4)-以顏色顯示輸入訊號狀態：
綠燈：表示有輸入訊號。
紅燈：表示輸入訊號源過載
② 微調控制（1-4）- 調整各音軌的輸入敏感度。
顯示幕－提供功能選單與系統資訊
編輯控制-三個旋鈕/按鍵可供選取或調整顯示幕上的項目/值。
音軌編輯按鍵（1-4）－選取您要修改的音軌。
FX 靜音特效按键（1-4）-在選取的音軌上關閉調變、延遲及殘響效果。
音量控制（1-4）-调整各音轨的音量。
靜音按鍵（1-4）-使各音軌的音訊輸出靜音。
主音量控制- 調整整體輸出音量。
耳機音量控制-調整耳機輸出的音量。
1 旋鈕式選取器-可存取全域與音軌相關參數，這些參數可透過編輯控制加以調整。
虚擬電源開關-將 +48V 電源套用至輸入音軌1-4。紅色LED表示虛擬電源已開啟。
耳機插孔-僅適用於耳機，最低阻抗 24

連接板

图2.T4S连接板

電源開關-開放或關閉混音器電源
USB2.0TYPE-B-可用於將混音器連接至電腦的USB介面。
USB2.0TYPE-A-可用於從隨身碟串流音訊的USB介面。
類比L/R輸出-主要類比輸出。接受 14 时TRS平衡或TS非平衡連接線。
輔助輸出-兩個使用者可定義的類比輸出。可設定用於推桿前(Pre-fader)、EQ後(Post-EQ)及效果器，或推桿後(Post-fader)輸出。接受1/4时TRS平衡連接線。
辅助輸入－類比輸入音軌5/6。接受14时TRS平衡或TS非平衡連接線以提供線性位準輸入。可用於立體聲輸入訊號。
輸入1-4－類比輸入音軌1-4。接受XLR平衡連接線以用於麦克風或 1 / 4 时TRS平衡或TS非平衡連接線以提供高阻抗輸入，例如吉他。
數位主要輸出L-以數位立體聲連接至兩個 L1^串 Model 1S/II 系統。請注意：僅適用於主要數位輸出R的立體聲。
電源連接埠/數位主要輸出R-L1Model1S/II系統所使用的數位輸出。將電源從L1Model1S/II功率底座供應至T4S混音器。亦可透過ToneMatch電源供應器(未隨附於T4S)從AC插座供應電源。接受隨附的ToneMatch®纖線。

注意：雖然ToneMatch連接埠採用標準RJ-45連接器，但切勿將T4S透過RJ-45連接至電腦或電話網路。

T8SToneMatch®混音器

控制台

图3.T8S控制台

訊號/過載指示燈(1-8)-以顏色顯示輸入訊號狀態：
綠燈：表示有輸入訊號。
紅燈：表示輸入訊號源過載
微調控制（1-8）- 調整各音軌的輸入敏感度。
顯示幕－提供功能選單與系統資訊。
編輯控制－三個旋钮/按鍵可供選取或調整顯示幕上的項目/值。
音軌編輯按键（1-8）-選取您要修改的音軌。
FX靜音特效按键（1-8）-在選取的音軌上關閉調變、延遲及殘響效果。
音量控制(1-8)- 調整各音軌的音量。
靜音按鍵（1-8）-使各音軌的音訊輸出靜音。
主音量控制-调整整體輸出音量。
耳機音量控制－調整耳機輸出的音量。
立體聲輸出計-可讓您目視查看輸出位準。
⑦ 旋钮式選取器-可存取全域與音軌相關參數，這些參數可透過編輯控制加以調整。
虚擬電源開關-將 +48V 電源套用至輸入音軌1-4。紅色LED表示虛擬電源已開啟。
耳機插孔-僅適用於耳機，最低阻抗 24

連接板

图4.T8S连接板

電源開關-開啟或關閉混音器電源。
USB2.0Type-B-可用於將混音器連接至電腦的USB介面。
USB2.0Type-A-可用於從隨身碟串流音訊的USB介面。
類比L/R輸出-主要類比輸出。接受 14 时TRS平衡與TS非平衡連接線。
輔助輸出-四個使用者可定義的類比輸出。可設定用於推桿前(Prefader)、EQ後(Post-EQ)及效果器，或推桿後(Post-fader)輸出。接受1/4吋TRS平衡或TS非平衡連接線。
輔助輸入－類比輸入音軌9/10。接受14时TRS平衡或TS非平衡連接線以提供線性位準輸入。可用於立體聲輸入訊號。
輸入1-8－類比輸入音軌1-8。接受XLR平衡連接線以用於麦克風或14时TRS平衡或TS非平衡連接線以提供高阻抗輸入，例如吉他。
XLR 立體聲輸出 - 立體聲類比輸出。接受 XLR 平衡連接線用於立體聲輸出。
數位電源連接埠-搭配ToneMatch電源供應器使用(請參閱第14頁「連接ToneMatch電源供應器」)。請注意：T8S的設計無法以數位方式連接至L1*Model1S/II。

注意：雖然 ToneMatch 連接埠採用標準 RJ-45 連接器，但切勿將 T8S 透過 RJ-45 連接至電腦或電話網路。

取下/裝上保護蓋

包裝箱內的T4S/T8S ToneMatch®混音器的上方面板已安裝保護蓋。保護蓋的設計是為了在運送中或放置混音器時保護控制台。

取下保護蓋：

1. 將拇指放在保護蓋正面的凹槽處，然後將保護蓋向前方滑動。
2. 抓住保護蓋的背面將它抬起。

裝上保護蓋：

1. 將保護蓋放在混音器上方，由後向前滑動。
   2.磁性保護蓋將自行卡入定位並固定在混音器上。

图5.取下與装上保護蓋

安裝選項

T4S/T8S附帶1/4时(6公)的安裝螺絲孔。使用者可將它安裝至內含1/4时(6公)安裝螺絲的各種產品，包括相機三腳架。

將T4S/T8S 安裝於相機三腳架

1. 將相機三腳架的支架伸長，並固定在所需的高度。
2. 從相機三腳架頂端取下支架，然後使用螺絲將支架固定於T4S/T8S的底部。請確認T4S/T8S上的孔位對齊支架上的凸起處。請見圖6。
3. 將支架與T4S/T8S固定至相機三腳架。請見圖8。

图6.将支架同定至T4S

图7支架已安装至T4S

图8.使用支架将T4S固定至三脚架

警告：請勿將 ToneMatch* T4S/T8S 混音器裝設於不穩固的三腳架/支架上。本混音器僅適用於 1/4 时螺絲 (6 公釐), 三腳架/支架必須至少能支撐重 1.9 公斤 (4.1 磅) 的設備, 而且整體尺寸為 214 × 311 × 83 公釐 (8.4 × 12.25 × 3.25 时)。使用非為支撐 T4S/T8S 混音器的大小和重量所設計的三腳架/支架, 可能會造成不穩固的危險狀況, 甚至會造成人員受傷。

透過數位連線連接T4S

1. 請確認 L1 Model 1S/II 與 T4S 的電源已關閉，T4S 主音量控制已設定為最小。
2. 將 ToneMatch 連接線的一端插入 T4S 的電源連接埠/數位主要輸出 R。將 ToneMatch 連接線另一端插入功率底座的 ToneMatch 連接埠。

請注意：若要將T4S連接至兩個L1Model1S/II功率底座，請使用ToneMatch連接線將第二個功率底座連接至數位主要輸出L連接埠。

3.開啟混音器電源，然後開啟L1Model1S/II功率底座電源。
4. 連接您的樂器並調整音量。請參閱第17頁「最佳化輸入增益與輸出音量」。

图9.兩個L1modelII系統透過數位連線連接至T4S

請注意：T8S無法以數位方式連接，也無法由L1Model1S/II供應電源。

透過類比連線連接T4S/T8S

1. 請確認您所連接的設備與T4S/T8S的電源已關閉，T4S/T8S主音量控制已設定為最小。
   2.使用XLR平衡連接線，將一或兩個設備連接至T8S的XLR立體聲輸出(請見圖10)。

請注意：T4S/T8S可使用 1 / 4 时TRS連接線（另售）透過類比R輸出連接埠連接至設備。將TRS連接線的另一端連接至設備的類比輸入連接埠。若要將T4S/T8S連接至兩個設備，請使用 1 / 4 时TRS連接線，將第二個設備連接至T4S/T8S的類比L輸出連接埠。

1. 將 ToneMatch® 電源供應器連接至 T4S/T8S 的電源連接埠，然後插入供電的 AC 插座。請參閱第 14 頁「連接 ToneMatch® 電源供應器」。
   4.開放T4S/T8S混音器的電源，然後開放設備的電源。
2. 連接您的樂器並調整音量。請參閱第17頁「最佳化輸入增益與輸出音量」。

图10.兩個F1揚聲器系統透過類比運線連接至T8S

連接 ToneMatch® 電源供應器

ToneMatch 電源供應器為 T4S/T8S 混音器提供電力。

1. 將電源供應器線連接至T4S/T8S電源連接埠。
2. 將 AC 電源線的一端插入電源供應器。
3. 將電源線的另一端插入通電的 AC 電源插座。
4. 將T4S/T8S電源開關切換至開(ON)的位置。

請注意：T8S需使用隨附的電源供應器才能運作。T4S並無隨附電源供應器，因此無需隨附的電源供應器即可運作（在連接L1 Model 1S/II的 ToneMatch 連接埠情況下）。

圖11.將T4S連接至電源供應器

將T4S/T8S連接至您的電腦

T4S/T8S提供USB連接埠以連接至電腦，如此可讓您將表演場景下載至電腦或安裝系統更新。請瀏覽www.Bose.com/livesound查看有關更新系統的詳細資訊。

連接至電腦時，您亦可使用T4S/T8S做為通用USB音訊設備進行錄音/播放。

請注意：T4S/T8S以48kHz/24位元運作。使用T4S/T8S搭配錄音軟體時，可能需要將軟體設定為以48kHz/24位元運作

請注意：將T4S/T8S連接至電腦時，需要USB連接線(Type-A至Type-B，末隨附於本產品)。

1. 將混音器連接至電源（適用於T4S/T8S的ToneMatch®電源供應器，或僅適用於T4S的L1 Model 1S/II）。
2. 將USB連接線的一端插入混音器的USB2.0 Type-B連接埠（圖12）。
3. 將USB連接線的另一端插入電腦上的USB連接埠。
4. 開啟混音器電源。

图12.T4S与USB連線

將隨身碟連接至T4S/T8S

將內含WAV/MP3檔案的USB2.0/3.0隨身碟插入USB2.0 Type-A連接埠，將音訊曲目播放至您的混音器。

图13.将随身裸连接至T4S

讀取 T4S/T8S 顯示幕

顯示幕為您提供操作混音器的介面。圖14為顯示幕資訊與基本操作方式範例。顯示幕的內容依據旋鈕式選取器的位置而定。

图14.顯示蒂與操作方式範例

最佳化輸入增益與輸出音量

若要從您的系統獲得高品質音量，需倚賴輸入音軌增益、主音量及音軌音量相互調整。針對每個使用的音軌執行下列動作。

1. 請確認主音量、微調 Trim 及音軌音量控制皆設定為最小。
2. 調整輸入音軌的微調 Trim。

A. 如果可以，將您的樂器/訊號源調整至所需的音量。
B. 以表演時的音量演奏您的樂器/訊號源。
C. 顺时针慢慢轉動微調 Trim 控制項，直到訊號/過載指示燈亮起綠燈。如果指示燈閃爍紅燈或恆亮紅燈，請逆時針轉動微調 Trim 控制項以降低音量。
D. 使用偏好設定選單中的輸入位準顯示表 (第 28 頁) 檢查您的輸入位準

注意：如果您要使用需要虛擬電源（+48V）的設備，例如電容式麦克風，請在調整微調Trim控制項之前，按下虛擬電源開關。

請注意：在調整微調位準時，偏好設定選單中的輸入位準顯示表可提供協助（請參閱第28頁）。

1. 將主音量控制項設定在12點鐘的位置。
2. 顺时针慢慢轉動音軌音量控制，直到達到所需的音量。

使用主音量控制

主音量控制可調整T4S/T8S ToneMatch*輸出與類比主要輸出的整體輸出位準。在正常運作時，建議將主控制設定在12點鐘的位置。設定好所有音軌的音量之後，即可從此位置調高或調低主音量。

使音軌靜音

靜音按鍵可使各音軌的音訊靜音。

• 若要使音軌靜音，請按一次靜音按鍵。靜音按鍵亮起白燈表示該音軌已靜音。顯示幕將在個別音軌顯示「CH MUTE」。

• 再次按下靜音按鍵即可取消靜音。靜音按鍵燈光熄滅表示該音軌並非靜音。

使音軌效果靜音

FX 靜音特效按键只會使各音軌的調變、延遲及殘響效果關閉。靜音效果不會關閉 ToneMatch 預設、zEQ、Para EQ 及壓縮器/Gate 設定。

• 若要使音軌的效果關閉，請按一次FX靜音特效按键。FX靜音特效按键亮起白燈表示該音軌效果已關閉。顯示幕將在個別音軌顯示「FX MUTE」。

• 再次按下FX靜音特效按键可將音軌效果打開。靜音特效按键燈光熄滅表示該音軌效果並非關閉。

使用旋钮式選取器

旋鈕式選取器可供存取 ToneMatch*混音器輸出的功能。圖15提供九個音軌相關功能與三項全域功能的摘要。以下頁面說明如何調整各項功能。

图15.旋钮式選取器

音軌功能

• Pan/Aux - 可供存取左右平衡 Pan、輔助輸入及輔助輸出。
  2 調音器 - 為選擇的音軌提供樂器彈奏的調音功能。
• ToneMatch - 可存取為特定樂器與麦克風設計的專屬 ToneMatch 預設參數。
  zEQ-zEQ為所選ToneMatch預設的一部分，可供調整在您樂器或麦克風頻率範圍內的低/中/高頻率。
  ParaEQ-提供各音轨的参数EQ控制。
• 壓縮器/Gate - 提供存取 Gate、壓縮、限制器、嘶聲消除器以及參數可調整的大鼓預設。
  7 調變-提供存取多種調變效果，例如和聲、Flanger、相位效果器及顫音。
  延遲-提供存取三種延遲類型及Tap-tempo延遲。
  残響－將殘響套用至選取的音軌，可傳送至主要或輔助輸出。

全域功能

残響類型-將選取的殘響類型套用所有主要輸出音軌或輔助傳送。
偏好設定－可存取數種系統公用工具。
場景-可讓使用者儲存與載入表演場景（設備完成狀態的快照）。

編輯音軌的聲音

音軌編輯功能可存取並編輯所選取音軌的設定。音軌編輯功能為Pan/Aux、調音器、ToneMatch®、zEQ、Para EQ、壓縮器/Gate、調變、延遲及殘響。

若要編輯音軌.

1. 按下音軌編輯1、2、3、4、(T4S與T8S)5、6、7或8(僅限於T8S)按鍵。顯示幕左上角可檢視所選取的音軌。
2. 使用旋钮式選取器選取一項音軌編輯功能。
3. 使用以下說明，調整該功能的設定。

請注意：您一次只能編輯一個音軌。按下音軌編輯按鍵，僅能編輯所選取的音軌。

使用Pan/Aux功能

使用Pan/Aux功能將音訊路由至主要輸出L或R、控制輔助輸入或輔助傳送。

使用左右平衡Pan

使用左右平衡Pan控制項，將各音軌傳送至立體聲混音中的獨立位置。

1. 按下或旋轉左側編輯器控制項，然後從選單中選取左右平衡Pan。
2. 旋轉左右平衡Pan控制項以調整從L至R的線性輸出。

輔助輸入5/6(9/10)

使用輔助輸入5/6（9/10）以輸入線性位準立體聲訊號源，例如行動設備。

1. 按下或旋轉左側控制項，然後從選單中選取輔助輸入 5 / 6
2. 旋轉5Lvi或6Lvi控制項以調整音軌5或音軌6的訊號位準。
3. 按下5Lvl以切换至5Pan；按下6Lvl控制项以切换至6Pan。旋轉左右平衡Pan控制项以调整左右平衡Pan從L 至R。

將輸入訊號路由至輔助輸出

輔助功能可讓您將訊號路由至兩個輔助輸出（僅限於T4S）或四個輔助輸出（僅限於T8S），以用於各種訊號處理、錄音及聲音擴音應用程式。各個可用的輔助輸出皆可調整訊號位準：

請注意：若要使輔助輸出靜音，請按下Level（位準）控制項。再按下一次即取消靜音。

1. 按下或旋轉Menu（選單）控制項，然後選取輔助傳送。
2. 旋轉 Level（位準）控制項以調整所選取音軌的訊號位準。
3. 旋轉Tap（點擊）控制項以捲動點擊選單，然後反白選取所需的點擊點。

A. Dry: 前級之後 - 將完全 Dry（未處理）的訊號直接從前級進行路由。
B. 前：使用 EQ 與 Fx - 言號進行處理並從前級進行路由。
C. 後：Fader 之後 - 在音軌音量控制套用處理之後進行訊號路由。

1. 按下 Select（選取）控制項以選取點擊點，或按下 Cancel（取消）控制項離開不進行變更。目前選取的點擊點名稱會以粗體字呈現。

使用调音器

每個輸入音軌皆有獨立的調音器。顯示幕會在底部顯示正在播放的音符。隨著您進行調整，顯示幕上會出現音高指示器，顯示該音符為升記號或降記號。調整您樂器的音高，使游標對齊螢幕中央。

請注意：若要使調音靜音，請按下該音軌的靜音按鍵。

使用移调功能，將參考音高調高或調低兩個半音，或使用參考音高來精準調整至您的音調。

操作

選取 ToneMatch 預設

ToneMatch功能可讓您為樂器或麦克風選取ToneMatch預設。此專屬科技可使系統均衡達到最佳化，以保留特定樂器或麦克風的自然聲音。這些預設分成幾個類別，並可為各音軌選擇不同的預設。

1. 旋轉 Category (類別) 控制項以存取類別清單，然後反白選取您需要的類別。

1. 按下 Select（選取）控制項以選取您需要的類別，或按下 Cancel（取消）控制項離開清單，不進行變更。
2. 如果您已按下 Select（選取），請旋轉 Preset（預設）控制項以存取預設清單並反白選取您想要的類別。
3. 按下 Select（選取）控制項以選取您需要的類別，或按下 Cancel（取消）控制項離開清單，不進行變更。

調整zEQ

zEQ功能是ToneMatch预设科技的一部分，可在您樂器或麦克風頻率範圍內調整低/中/高頻率。

若要調整zEQ，請旋轉相關頻帶下方的控制項。

請注意：若要關閉各個頻帶，請按下相關控制項。再按下一次即可啟用。

調整 Para EQ

Para EQ功能可在使用者於 50Hz 至 16kHz 范圍內指定的頻率中，提供三種對準頻率中央的參數均衡。

請注意：若要關閉 Para EQ 設定，請按下 Select（選取）控制項。再按下一次即可啟用。

1. 按下或旋轉Select（選取）控制項，然後選取Para EQ頻帶1-3。
2. 旋轉 Level（位準）控制項以調整增強/削弱位準，範圍在 -15 dB 至 +15 dB 之間。
3. 旋轉 Freq（頻率）控制項以調整中央頻率，範圍在 50Hz 至 16kHz 之間。
4. 按下Freq(频率)控制项以切换至宽度。旋轉Width(宽度)控制项以调整中央频率周围的鐘形曲線寬度，範圍在0.20至5.00八度音程之間。

使用壓縮器/Gate功能

壓縮器/閘門功能提供存取Gate、壓縮、限制器、嘶聲消除器以及參數可調整的大鼓預設。

請注意：若要跳過壓縮器/Gate設定，請按下Type(類型)控制項。再按下一次即可啟用。

請注意：每個音軌只能有一個效果。

1. 旋轉 Type (類型) 控制項以存取壓縮器/Gate 清單，然後反白選取您需要的壓縮器/Gate：

A. 壓縮器1：輕－壓縮器提供預設低壓縮率，包含可變的闋值與增益參數。可做為通用壓縮器使用，適用於大多數需要較少位準控制的樂器與麦克風。
B. 壓縮器2：中－壓縮器提供預設中壓縮率，包含可變的閥值與增益參數。適用於需要細微位準控制的貝斯、吉他、鍵盤及人聲。
C. 壓縮器3：中－壓縮器提供預設高壓縮率，包含可變的闋值與增益參數。適用於需要積極位準控制且聲音較大的樂器（例如喇叭與鼓），以及較強的人聲。
D. 限制器 - 硬限制器提供預設比率 ( :1) , 包含可變的闋值與增益參數。適用於聲音非常大的樂器 (例如鼓), 以避免訊號峰值造成音軌過載。

操作

E. 噪聲消除器-側鍊型壓縮器提供預設壓縮率，包含可變的閤值與增益參數。其設計可降低人聲中的嘶聲。
F. 消噪器 - 消噪器提供快速預設起音時間 (Attack Time)、可變閥值及可變速度 (釋放時間), 適合消除麦克風與樂器所發出不必要的噪音。
G. KickGate 1: 正常 - Gate 提供預設啟動時間、可變闊值及緊度 (釋放時間) 參數。這是 Bose 專門針對大鼓而設計的專屬科技。此強大的 Gate 提供在產生回授前的最大增益，讓您的大鼓可透過 PA 系統發出最大聲音。
H. KickGate 2: 快速 - 與 KickGate 1 相同,但調整為適用於更快的節奏。如果您使用雙大鼓踏板,請選取此設定。

1. 按下 Select（選取）控制項以選取您需要的類別，或按下 Cancel（取消）控制項離開清單，不進行變更。

2. 壓縮器1-3、限制器、嘶聲消除器：旋轉Thresh（闋值）控制項以調整輸入閥值（觸發器）位準，範圍在-50dB至O dB之間。旋轉Gain（增益）控制項以調整增益，範圍在O dB至30.0dB之間。控制項上方的增益條可顯示增益減少的量。此顯示幕有助於設定闋值。

消噪器：旋轉Thresh（闋值）控制項以調整輸入閘值（觸發器）位準，範圍在-90dB至-30dB之間。旋轉Speed（速度）控制項以設定Gate關閉速度的任何值，範圍從 0% （最快）至 100% （最慢）。旋轉Ramp（斜度）控制項以調整Gate的斜度，範圍從 0% （水平）至 100% （垂直）。

KickGate 1-2: 旋轉 Thresh (閥值) 控制項以調整輸入閥值 (觸發器) 位準, 覆圍在 -20 dB 至 0 dB 之間。旋轉 Tight (緊度) 控制項以調整緊度 (Gate 關閉速度), 覆圍從 0% (最慢) 至 100% (最快)。

使用KickGate

KickGate是Bose*專屬科技，可讓您提高大鼓音軌的位準，同時避免麦克風回授的風險。壓縮器/Gate選單中提供兩種KickGate設定。

1. 连接適當類型的麥克風。
2. 選取適當的 ToneMatch* 預設。
3. 調整音軌輸入 Trim (微調) 控制項,直到最重的大鼓敲擊使輸入音軌 LED 亮起紅燈,然後繼續調整直到 LED 變為綠燈。如此可最佳化您的音軌輸入微調位準。
4. 使用旋钮式選取器選取 Comp/Gate（壓縮器/Gate）。
5. 旋轉 Type (類型) 控制項以向下捲動清單，反白選取 KickGate 1: Regular (KickGate 1: 正常) 或 KickGate 2: Fast (KickGate 2: 快速)，然後按下 Select (選取)。使用雙大鼓踏板時，請選取 KickGate 2。
6. 在踩踏大鼓时将音量提高到您希望的表演位準。
7. 以將在表演時使用的最輕柔位準踩踏大鼓，並確認能夠聽到鼓聲。
8. 在輕輕踩踏時逐漸提高 Thresh (闌值) 位準，直到部分大鼓的聲音被切斷。降低 Thresh (闌值) 位準 3 dB。
9. 正常踩踏大鼓時，逆時針旋轉Tight（緊度）控制項來降低緊度，這樣可在聲音中增加更多的「低鳴聲」。緊度可調整的範圍從0%（最慢）至100%（最快）。

使用調變效果

調變功能可讓您套用調變效果。

請注意：若要跳過調變設定，請按下Type（類型）控制項。再按下一次即可啟用。

1. 旋轉 Type（類型）控制項以存取調變器類型，然後反白選取您需要的類型：

A. 和聲1：Brite - 適用於原聲樂器具濕度的閃亮和聲，包括可調整的混音、深度及速度參數。
B. 和聲 2: 溫暖 - 類似和聲 1, 但是頻率稍低,包括可調整的混音、深度及速度參數。適用於電吉他/貝斯。
C. 和聲 3: 暗 - 類似和聲 2, 但是較暗音調的頻率較低,包括可調整的混音、深度及速度參數。適用於電吉他/貝斯。
D. Flanger 1: Tape - 沒有聲音回授的 Tape 風格 Flanger。包括可調整的混音、深度及速度參數。適合做為電吉他/貝斯的效果。
E. Flanger 2: 聲音回授 - 與 Flanger 1 相同,但有預設的聲音回授效果。
F. 相位效果器 1: Stomp - 經典「stompbox」風格的相位效果器，提供具有可變速度與回授參數的預設寬 Sweep 效果。適合做為電吉他/貝斯與鍵盤的效果。
G. 相位效果器 2: Rack - 經典「rack」風格的相位效果器，提供具有可變速度與回授參數的正向混音類型。適合做為電吉他/貝斯與鍵盤的效果。
H. 相位效果器3：溫暖-Vintage風格的相位效果器，提供具有可變速度與回授參數的正向混音類型。適合做為電吉他/貝斯與鍵盤的效果。
I. 相位效果器 4: Brite - 無低音的相位效果器，提供具有可變速度與回授參數的正向混音類型。適合做為電吉他與鍵盤的效果。
J.Tremolo-具備可變速度與深度參數的Vintage風格顫音效果。適合做為吉他、鍵盤及口琴的效果。

1. 按下 Select（選取）控制項以選取您需要的類別，或按下 Cancel（取消）控制項離開清單，不進行變更。

2. 和聲1-3、Flanger1-2：旋轉Mix（混音）控制項，可設定混音從乾的訊號（未加入效果）(0%)到溼的訊號（加入效果)(100%)。旋轉Depth（深度）控制項以調整音高相對於原始輸入訊號的差異程度。按下Depth（深度）控制項以存取Speed（速度）參數。旋轉Speed（速度）控制項以調整音高調變的速度。

相位效果器1-4：旋轉Speed（速度)控制項以調整音高調變的速度。旋轉Fdbk.（聲音回授）控制項以調整調變的殘響程度。

顔音：旋轉Speed(速度)控制項以調整音量調變的速度。旋轉Depth(深度)控制項以調整音量相對於原始輸入訊號的差異程度。

加入延遲

延遲功能可讓您套用數位、類比或Tape風格的延遲。

請注意：若要跳過延遲設定，請按下Type（類型）控制項。再按下一次即可啟用。

1. 旋轉 Type（類型）控制項以存取延遲類型清單，然後反白選取您所要的項目。

A. 數位延遲 - 直接數位延遲效果，重複的部分保持不變。具有可調整的混音、時間及聲音回授參數。適合用於吉他、鼓及人聲。
B. 類比延遲 - 經典類比延遲效果，重複的部分持續降低。具有可調整的混音、時間及聲音回授參數。適合用於吉他、鼓及人聲。
C. Tape 延遲-復古風格 Tape 延遲效果，重複部分的降低程度比類比延遲更高。適合用於吉他、喇叭、口琴及人聲。

1. 按下 Select（選取）控制項以選取您需要的類別，或按下 Cancel（取消）控制項離開清單，不進行變更。
2. 旋轉 Time（時間）控制項以調整延遲時間的長度，以5ms漸增。按下Time（時間）控制項以點擊您希望的延遲節奏。
3. 旋轉Mix（混音）控制項，可設定混音從乾的訊號（未加入效果） (0%) 到溼的訊號（加入效果） (100%)
4. 按下Mix（混音）控制项以存取Fdbk（声音回授）设定。旋轉Fdbk.(聲音回授)控制項以調整延遲聲音回授的量。

加入殘響

殘響功能可將使用者可調整的殘響量套用至選取的音軌。若要選取殘響類型，請參閱第27頁「選取殘響類型」。

請注意：若要使殘響效果關閉，按下Mix（混音）控制項。再按下一次即取消靜音。

1. 按下或旋轉Menu（選單）控制項，然後選取要將殘響傳送至哪個輸出。
2. 旋轉Mix(混音)控制項，將所需原始訊號的混音（0%）調整至經處理的訊號（100%）。
3. 旋轉 Bright（亮度）控制項以均衡要套用至選取音軌的高頻殘響。

使用全域功能

全域功能可供存取將影響整體混音器運作及所有音軌的設定。

選取殘響類型

殘響類型功能可讓您選取將套用至所有輸入音軌的殘響類型。衰減時間(Time)與平衡(Bal)可調整，平衡可控制早期與後期反射的比率。

請注意：若要使殘響靜音，請按下Type(類型)控制項。再按下一次即取消靜音。

1. 使用旋钮式選取器選取Reverb Type（殘響類型）。
2. 按下或旋轉Menu（選單）控制項，然後選取要將殘響傳送至哪個輸出。您可以將不同的殘響類型傳送至主要或輔助傳送。
3. 旋轉 Type（類型）控制項以顯示殘響清單：

A. 板式 - 建立典型錄音室板式殘響的環境，提供可調整的時間與平衡（早期/後期反射的比率）參數。
B. 小 - 建立小型空間的環境。提供可調整的時間與平衡 (早期/後期反射的比率) 參數。
C. 中-建立中型空間的環境。提供可調整的時間與平衡(早期/後期反射的比率)參數。
D. 大 - 建立大型空間的環境。提供可調整的時間與平衡 (早期/後期反射的比率) 參數。
E. 洞窟 - 建立超大空間的環境。提供可調整的時間與平衡 (早期/後期反射的比率) 參數。獨特有趣的殘響效果。

1. 旋轉 Type（類型）控制項以捲動殘響清單，然後反白選取所需的殘響類型。
2. 按下 Type（類型）控制項進行選取。
3. 旋轉 Time（時間）控制項以控制所選取混聲模式的衰減時間，範圍從最短衰減時間至最長衰減時間。0% 的衰減時間最短，可模擬目前所選取殘響類型的最小室內空間。100% 的衰減時間最長，可模擬目前所選取殘響類型的最大室內空間。每種殘響模式皆有其可用的衰減時間範圍，最適合所選取的模式類型。殘響衰減參數可讓您在最適合所選取殘響模式類型的特定範圍內調整殘響時間。
4. 按下 Time（時間）控制項以切換至 Bal（平衡）。旋轉 Bal.（平衡）控制項以調整早期與後期反射比率 (0% = 全部為早期反射、 100% = 全部為後期反射)。

操作

使用偏好設定公用工具

偏好設定功能可存取數種系統公用工具。

1. 使用旋钮式選取器選取Prefs（偏好設定）。

2. 旋轉Menu（選單）控制項以捲動清單，然後反白選取所需的公用工具。按下Select（選取）控制項以顯示公用工具：

3. 現態 - 顯示指派至輸入音軌的效果 (僅供檢視)。

Cmp = 壓縮器/Gate

Mod = 調變

Dly = 延遲

Rev = 殘響

輸入位準-以峰值訊號指示器顯示所有音軌的輸入位準顯示表。按下Reset(重置)控制項以重置所有峰值訊號指示器。此顯示幕有助於設定音軌輸入微調位準(請參閱第17頁「最佳化輸入增益與輸出音量」)。按下Aux In(輔助輸入)控制項以監聽輔助輸入的位準(僅適用於T8S,請按下Ch 5-8控制項以監聽輸入5-8的位準)。

輸出位準-顯示所有輸出的輸出位準顯示表：主要L、主要R、USBL及USBR。按下Aux(輔助)控制項項以監聽輔助輸出的位準。

• 主要輸出 EQ-主要輸出 EQ 是位於主要混音輸出之上的 6 頁段圖形均衡器。透過中間控制項，選取要增強或衰減的頻率範圍，然後使用 Level（位準）控制項以調整位準 +/-18 dB。

• USB B 至 PC- 可讓您透過 USB 左與右輸出音軌，將選取的訊號源傳送至您的電腦。訊號源選擇為 Ch1-4 (Ch5-8 僅適用於 T8S)、輔助輸入、主要或輔助輸出 1-2 (輔助輸出 3-4 僅適用於 T8S)。

1. 旋轉 Left/Right（左/右）控制項以反白選取訊號源。
2. 按下 Select（選取）控制項以選取訊號源，或按下 Cancel（取消）控制項離開清單，不進行變更。

3. 旋轉Menu（選單）以返回偏好設定選單清單。

4. USB B 從 PC - 可讓您從電腦將 USB 左與右音軌傳送至選取的混音器目的地 (無、輔助輸入或主要)。

1. 旋轉 Left/Right（左/右）控制項以反白選取目的地。
2. 按下 Select（選取）控制項以選取訊號源，或按下 Cancel（取消）控制項離開清單，不進行變更。

3. 旋轉Menu（選單）控制項以返回偏好設定選單清單。

4. USB A-播放-插入USB Type-A隨身碟以播放儲存於隨身碟中的任何WAV/MP3檔案。使用選單選取包含WAV/MP3檔案的資料夾，選取要播放的檔案，然後旋轉Level（位準）控制項以調整位準。

·版本－顯示數位訊號處理軸體的修訂版本。

• ToneMatch - 顯示儲存於 T4S/T8S 的 ToneMatch 預設集清單。請參閱 www.Bose.com/livesound 以取得最新的預設集。

·L1功率底座-連接至 L1^公 Model 1S/II 功率底座時，螢幕上會顯示Connected（已連接）

載入與儲存場景

場景是T4S/T8S ToneMatch®混音器狀態的快照。

·場景可記憶所有 ToneMatch 混音器設定，以及靜音、FX 靜音及音軌編輯按鍵的狀態。
·場景不會記憶音軌微調、音軌音量位準、主音量位準、耳機位準或虛擬電源開關位置。

T4S/T8S包含三種場景類型：

·(5) Bose 場景：唯讀原廠預設場景，您無法編輯及覆寫這些場景。
·(10)使用者場景：使用者可定義的場景，可儲存及呼叫您所有愛用的設定。您可以無限次覆寫更新這些場景。
- (1)共享場：使用者可定義的場，可儲存設定您要與其他T4S/T8S ToneMatch®混音器使用者共享的設定。使用L1*更新工具軟體可將此場上傳至電腦，請至www.Bose.com/livesound下載此軟體。

截入場景：

1. 使用旋鈕式選取器選取Scenes（場景）。
2. 旋轉 Load（載入）控制項以捲動場景清單，然後反白選取所需的場景名稱。目前載入的場景名稱會以粗體字呈現。
3. 按下 Select（選取）控制項以選取場景，或按下 Cancel（取消）控制項離開清單，不變更場景設定。

請注意：如果您未在10秒內按下Select（選取）或Cancel（取消）控制項，顯示幕將返回場景畫面。此時將不會進行任何變更，螢幕上會顯示目前已載入的場景。
4. 如果您按下選取，則會顯示「Are you sure？」（您確定嗎？）的問題。按下Yes（是）控制項以載入場景，或按下No（否）控制項離開清單，不變更場景設定。

請注意：如果您未在10秒內按下Yes（是）或No（否）控制項，顯示幕將返回場景畫面。此時將不會進行任何變更，螢幕上會顯示目前已載入的場景。

儲存場景：

1. 使用旋鈕式選取器選取Scenes（場景）。此時將顯示目前已載入的場景。

1. 旋轉儲存控制項以反白選取您要儲存的場景。按下 Select (選取), 或按下 Cancel (取消)離開清單。

請注意：如果您未在10秒內按下Select（選取）或Cancel（取消）控制項，顯示幕將返回場景畫面。此時將不會進行任何變更，螢幕上會顯示目前已載入的場景。

1. 如果您已按下 Select（選取），可使用重新命名畫面以編輯場景名稱，或按下儲存以使用畫面所顯示的名稱，然後前往步驟4。

在儲存前變更場景名稱：

您可以使用以下編輯選項來變更場景名稱。變更名稱之後，請按下「Save」(儲存)控制項，然後前往步驟4。

• 選取與變更字元：在顯示變更名稱畫面的狀態下，旋轉游標控制項以反白選取您要變更的字元或字元位置。然後旋轉Select（選取）控制項以變更字元。
• 使用字元地圖：在顯示變更名稱畫面的狀態下，旋轉游標控制項以反白選取您要變更的字元。然後按下 Select（選取）控制項以檢視字元地圖。旋轉 Select（選取）控制項以向左或向右移動游標。旋轉 Up/Dn（上/下）控制項以向上或向下移動游標。反白選取您需要的字元之後，按下 Select（選取）將該字元寫入所選取的位置。

• 使用清除、插入及删除功能：在顯示變更名稱畫面的狀態下，旋轉游標控制項以移動游標。然後按下游標控制項以進入特殊編輯功能選單。旋轉Select（選取）控制項以反白選取所需要的功能。然後按下Select（選取）控制項以執行功能。

清除字元－移除以游標反白選取的字元，並保留空格。

全部清除 - 清除整行文字。

清除至結尾－清除游標右側的所有文字，包括反白選取的字元。

插入-在反白选取字元的左侧插入空格。

删除－移除游標反白選取的字元與空格。

1. 當顯示「Are you sure？」（您確定嗎？）的問題。按下 Yes（是）控制項以儲存場景，或按下 No（否）控制項離開，不儲存場景。

分享場景

如果您希望與其他T4S/T8S ToneMatch®混音器使用者分享您建立的場景，您可以將場景儲存至[To Shared Scene]（[至分享場景])插槽，即可將場景儲存為分享場景。您可以使用L1®更新工具，將分享場景上傳至您的電腦，然後將檔案傳送至其他T4S/T8S使用者的電腦。其他T4S/T8S使用者即可使用L1更新工具，將場景下載至他們的T4S/T8S。L1更新工具可在www.Bose.com/livesound取得。

儲存分享場景：

1. 載入您要分享的場景（請參閱第31頁「載入場景」）。
2. 按下 Save（儲存）控制項以存取場景清單。
3. 旋轉 Select（選取）控制項以捲動場景清單，然後反白選取[To Shared Scene]（[至分享場景])。按下Select（選取），或按下Cancel（取消）離開清單。

1. 如果您已按下 Select（選取），請使用重新命名畫面以編輯場景名稱（請參閱第32頁「在儲存前變更場景名稱」），或者如果您要使用現有名稱，請前往步驟5。

操作

1. 按下 Save（儲存）控制項，將場景儲存為分享場景。
2. 當顯示「Are you sure?」（您確定嗎？）的問題。按下 Yes（是）控制項以儲存場景，或按下 No（否）控制項離開，不儲存為分享場景。

請注意：如果您未在10秒內按下Yes（是）或No（否）控制項，顯示幕將返回場景畫面。此時將不會進行任何變更，螢幕上會顯示目前已載入的場景。

1. 按下 Shared（分享）控制項以確認將場景儲存為分享場景。

請注意：T4S/T8S僅為分享場景提供一個儲存位置。將場景儲存為分享場景，將會覆寫先前已儲存的分享場景。

請參閱 www.Bose.com/livesound 以了解使用 L1® 更新工具應用程式，將場景下載至您的電腦以及從您的電腦上傳場景的詳細說明。

Bose 場景

本產品為您提供五種 Bose 場景範例做為起點。載入 Bose 場景之後，可以修改設定，然後儲存為我的場景或分享場景。

出廠設定

此場景可將混音器還原至出廠時的設定。載入此場景將會抹除您在目前已載入的場景上進行的所有變更。

偏好設定
作用中 USB至PC USB從PC 主要輸出	狀態
	左/右:主
	左/右:主
	後主音量
殘響類型
類型	+
時間	50%
平衡	50%

請注意：如需所有效果的出廠設定清單，請參閱第42頁「出廠設定」。

操作

創作歌手

此場景專為演奏鍵盤或吉他，並且有時會使用MP3曲目的創作歌手而設計。

图16.創作歌手設定範例

創作歌手場景音軌設定

ToneMatch	麦克風 吉他 鍵盤 低音 辅助輸入
	音軌1		音軌2		音軌3		音軌4		5/6
	作用中 作用中		作用中 作用中
	人聲麦克風 原聲 手持麦克風		吉他 鍵盛 貝斯 鋼弦 搭配 piezo		一般鍵盤		主動式貝斯1		無
zEQ	作用中 作用中		作用中 作用中
	O dB	O dB	O dB	O dB	O dB	O dB	O dB	O dB	無低 中
Para EQ	跳過		跳過	跳過	跳過
壓縮器/Gate	跳過		跳過	跳過	跳過
	壓縮器2		壓縮器2		壓縮器2		壓縮器2
調變	跳過		跳過	跳過	跳過
	和聲1		和聲1		和聲3		和聲1
延遲	跳過		跳過	跳過	跳過
	數位		數位	數位	數位
殘響	作用中 作用中 中(全域)		跳過 中(全域)		跳過 中(全域)		中(全域)
Pan/Aux	中央		中央 中央		中央 辅助輸入
	輔助1-2	50%	輔助1-2	50%	輔助1-2	50%	輔助1-2	50%	5 LVI 6 LVI
	前:使用 EQ 和 Fx		前:使用 EQ 和 Fx		前:使用 EQ 和 Fx		前:使用 EQ 和 Fx		50% 50%

全域設定

偏好設定
作用中 USB至PC USB從PC 主要輸出	狀態
	左/右: 主
	左/右: 主
	後主音量
殘響類型
類型	中
時間	50%
平衡	50%

操作

DJ/播放

DJ/播放場景專為 DJ 活動或任何音頻播放需求而設計。此設定使用兩個麦克風以及行動設備、混音器或筆記型電腦。

图17立體警DJ/播放設定範例

DJ/播放場景音軌設定

	訊號源1左		訊號源1右		麦克風	麦克風	輔助輸入
	音軌1		音軌2		音軌3		音軌4			5/6
ToneMatch	作用中DJ/播放低頻音，zEQ控制		作用中DJ/播放低頻音，zEQ控制		人聲麦克風手持麦克風	人聲麦克風手持麦克風				無
zEQ	作用中低dB	作用中高dB	作用中低dB	作用中高dB	高dB	O dB	O dB	O dB	O dB	無
Para EQ	跳過		跳過		跳過		跳過			無
壓縮器/Gate	跳過限制		跳過限制		跳過壓縮器2		跳過壓縮器2			無
調變	跳過和曾1		跳過和曾1		跳過和曾3		跳過和曾1			無
延遲	跳過數位		跳過數位		跳過數位		跳過數位			無
殘響	跳過中(全域)		跳過中(全域)		跳過中(全域)		跳過中(全域)			無
Pan/Aux	左輔助1-2前:使用EQ和Fx		右輔助1-2前:使用EQ和Fx		中央輔助1-2前:使用EQ和Fx		中央輔助1-2前:使用EQ和Fx			輔助輸入5 LVI 6 LVI 50% 50%

全域設定

偏好設定
作用中 USB至PC USB從PC 主要輸出	狀態
	左/右: 主
	左/右: 主
	後主音量
殘響類型
類型	中
時間	50%
平衡	50%

操作

完整樂團

此場景專為爵士鼓、貝斯、電吉他、人聲及MP3播放器而設定。

图18.鼓與貝斯的設定範例

完整樂團場景音軌設定

全域設定
偏好設定
作用中 USB至PC USB從PC 主要輸出	狀態
	左/右:主
	左/右:主
	後主音显
殘響類型
類型	中
時間	50%
平衡	50%

出廠設定

本節說明T4S/T8S混音器的出廠設定。若要將T4S/T8S還原至出廠設定，您可以隨時載入Bose出廠設定場景。

壓縮器/Gate出廠設定

類型 闋值 增益
壓縮器1:輕-16.0 dB 3.0 dB
壓縮器2:中-16.0 dB 5.0 dB
壓縮器3:重-16.0 dB 8.0 dB
限制器	-10.0 dB 0 dB
嘶聲消除器	-10.0 dB 0 dB
闋值 速度
消噪器	-70.0 dB 50%
闋值 線度
KickGate1:固定 -20.0 dB 100%
KickGate2:快速 -20.0 dB 100%

延遲出廠設定

類型	混音	時間	回授
數位	30%	150 ms	30%
類比	30%	275 ms	20%
Tape	30%	350 ms	30%

殘響類型出廠設定

使用此產品時如遇到問題，請嘗試以下解決方案。如果您仍無法解決問題，請至www.Bose.com/livesound尋求線上說明。如果您在該網頁無法找到問題的解答，請直接撥打（02）2514-7977聯繫Bose產品與技術支援團隊。

問題 相應措施
T4S/T8S 已插入電源,電源開關已開啟,但沒有電力。	·請確認AC插座是否通電。請嘗試將檯燈或其他設備插入該AC插座確認是否能正常運作,或使用AC插座測試器測試該插座。 如果使用T4S 搭配L1® Model II 或1S系統: ·請確認 ToneMatch® 連接線已正確連接至混音器與L1功率底座。 ·請確認電源線插頭已完全插入功率底座與AC(電源)插座。 ·請確認L1功率底座已開啟電源,而且電源LED亮起藍燈。
T4S/T8S 已開啟,但沒有聲音。	·請確認主音量控制已調高。 ·請確認您要聆聽的輸入音軌未設為靜音。 ·請確認您想聽的音軌音量控制已調高。 ·請確認已輸入音軌的微調控制已經充分調高,使LED亮起綠燈(表示有夠強的輸入訊號)。 ·請檢查偏好設定的輸入與輸出位準顯示表,確認輸入與輸出級皆有訊號。 ·請確認輸入訊號源(樂器)上的音量控制已調大。 ·使用不同的連接線,將您的輸入訊號源(樂器)連接至混音器。 ·將您的輸入訊號源(樂器)直接插入L1功率底座或不同的擴大機,確認訊號源正常。 ·關閉混音器並等待30秒,然後再次開啟混音器。 如果使用T4S 搭配L1 Model II 或1S系統: ·關閉功率底座,將ToneMatch 連接線插頭重新插入ToneMatch 連接埠,然後再次開啟功率底座。 ·可能的話,請嘗試使用不同的ToneMatch 連接線。如果無法取得其他ToneMatch 連接線,請嘗試使用標準乙太網路連接線。 ·使用1/4吋電話插頭連接線,將T4S/T8S主要輸出連接至功率底座的類比輸入。開啟功率底座微調控制,然後確認是否有聽到聲音。 ·請確認功率底座的電源LED亮起藍燈。如果LED亮起紅燈,請直接撥打(877)335-2673聯繫 Bose產品與技術支援團隊。

維護與保養

問題 相應措施
連接至 T4S/T8S 的麦克風或樂器發出的聲音品質不佳。	·請確認未套用不必要的 zEQ 或 Para EQ 均衡。 ·確認您已為麦克風/樂器選取適當的 ToneMatch* 混音器預設。如果您不希望使用 ToneMatch 混音器預設,請確認 ToneMatch 已設定為 Flat。 ·請確認您的輸入音軌上是否有不必要的效果(壓縮器/Gate、調變、延遲、殘響)。 請檢查偏好設定選單中的狀態,確認是否有任何目前已啟用的效果。 ·請確認 T4S/T8S 輸入微調是否已針對您的麦克風/樂器進行適當的調整。訊號 LED 應為綠燈,如果 LED 為紅燈,請降低微調位準,直到變成綠燈。 ·試用不同的麦克風或樂器連接線。 ·請檢查將麦克風或樂器連接至 T4S/T8S 混音器的連接線。請確認連接線插頭已完全插入麦克風/樂器輸出連接器及 T4S/T8S 輸入連接器。 ·請檢查麦克風或樂器的設定(若有)。 ·請檢查麦克風或樂器的電池(若有)。
聽不到任何效果。·請確認您已按下正確的音軌編輯按键。 ·請確認有問題的音軌並未按下 FX 音音特效按键。
T4S/T8S 沒有回應任何控制鈕。	·關閉混音器。等待 30 秒,然後再次開放混音器。
主音量控制沒有效果。·在主要輸出的偏好設定中,確認主要輸出已設定為後主音量運作。
雖然 T4S/T8S 輸入連接器未插入任何設備,但聽到 L1* 系統發出輕微的哼聲或嗡嗡聲。	·將 T4S/T8S 與 L1 功率底座插入相同的 AC(電源) 插座。 ·使用 AC 插座測試器,測試 T4S/T8S 及/或 L1 功率底座所插入的 AC 插座為反向或開放(火線、中性線和/或地線) 接點。 ·如果使用延長線,請確定以上述方式測試延長線。
低音、中或高頻率過多(或不足)。	·請確認未套用不必要的 zEQ 或 Para EQ 均衡。 ·確認您已為麦克風/樂器選取適當的 ToneMatch 混音器預設。如果您不希望使用 ToneMatch 混音器預設,請確定 ToneMatch 在公用工具類別中已設定為 Flat。
使用 CD 播放機、MP3 播放機或類似設備播放立體聲錄音作品時,音質不佳。	·將設備的左音軌連接至輔助輸入 5,將右音軌連接至輔助輸入 6 (使用 T8S 時則使用 9/10)。輔助輸入 5/6 (或 9/10) 專為線性位準輸入而設計。 ·使用 CD 或行動設備時,請停用任何延長低音或 EQ 功能。 ·如果您在電腦上使用錄音軟體,請檢查軟體的要求條件。您可能必須將軟體設定為以 48 kHz/24 位元運作。
麦克風造成聲音回授。 ·調整麦克風方向,避免正對相應的揚聲器。	·試用另一支麦克風。 ·嘗試將L1系統擺放在台上其他位置,和/或移動麦克風使用者的位置。 ·拉長L1系統和麦克風之間的距離。 ·調整麦克風音軌的zEQ以降低高頻。 ·調整麦克風音軌的Para EQ,嘗試調低造成聲音回授的特定頻率。 ·暫時跳過使用中的任何音頻效果(調變、延遲、殘響),檢查是否因為這些效果造成聲音回授的問題。
輔助輸出的聲音不正常。	·請檢查各個輸入音軌的輔助輸出是否已設定於所需的點擊點。請參閱第21頁「將輸入訊號路由至輔助輸出」。 ·檢查各個輸入是否已將所需的訊號位準指派至輔助輸出。
無法透過USB連線將T4S/T8S音頻傳送至電腦。	·請確認USB連接線已正確連接至混音器與電腦。 ·嘗試不同的USB連接線。 ·請確認已開啟混音器。 ·確認所需的混音器輸入音軌已指派至左與右USB輸出音軌。請參閱偏好設定選單中的「USB至PC」。 ·請確認各個輸入音軌的微調位準已充分調高,使LED亮起綠燈,表示輸入訊號夠強。 ·請檢查偏好設定選單中的輸入與輸出位準顯示表,確認輸入與輸出級皆有訊號。 ·藉由連接相容於USB的音訊設備,確認電腦的USB輸入正常運作。 ·如果您在電腦上使用錄音軟體,請檢查軟體的要求條件。您可能必須將軟體設定為48kHz/24位元運作。
T4S/T8S對隨身碟沒有反應。	·連接其他品牌的隨身碟,以確定您的隨身碟是否有問題。

維護與保養

問題 相應措施
無法透過 USB 連線將音訊從電腦傳送至 T4S/T8S。	·請確認 USB 連接線已正確連接至混音器與電腦。 ·嘗試不同的 USB 連接線。 ·請確認已開啟混音器。 ·確認電腦已在播放，並確認電腦並未停用音訊設定。 ·確認 USB 訊號已指派至所需的混音器輸入。請參閱偏好設定選單中的「PC 至 USB」。 ·確認指派至輸入 USB 訊號的混音器輸入音軌並未靜音，而且已調高其音量控制。 ·請確定輸入音軌的微調控制已充分調高，使 LED 亮起綠燈（表示有夠強的輸入音號）。 ·請檢查偏好設定選單中的輸入與輸出位準顯示表，確認輸入與輸出級皆有音訊號。 ·藉由連接相容於 USB 的音訊設備，確認電腦的 USB 輸出正常運作。 ·如果您在電腦上使用錄音軟體，請檢查軟體的要求條件。您可能必須將軟體設定為 48 kHz/24 位元運作。

清潔

·清潔產品外殼時只能使用乾燥的軟布。
·請勿使用任何溶劑、化學品或含酒精、氨水、研磨劑的清潔劑。
·請勿在產品附近使用任何噴霧劑，或讓液體潰入任何開口處。

技術資訊

機構外觀
	T4S T8S
尺寸(長×寬×高)	8.4吋×7.25吋×3.25吋 (214公釐×184公釐×83公釐)	8.4吋×12.25吋×3.25吋 (214公釐×311公釐×83公釐)
重量	2.1磅(1.0公斤)	4.1磅(1.9公斤)
電氣
A/D 與 D/A 轉換	24位元
取樣率	48 kHz
USB	2.0或以上、Type-A至Type-B連接線、Type-A連接埠與Type-B連接埠
個人電腦要求條件	Microsoft Windows 7或以上版本；Mac OS 10.5或以上版本

聯絡資訊

請造訪我們的網站。www.Bose.com

美洲

(美国、加拿大、墨西哥、中美洲、南美洲)

Bose Corporation

Framingham, MA 01701 USA

企業中心：508-879-7330

Shanghai, P.R.C.尚嘉中心25楼

862160103800

法國

Bose S.A.S

26-28 avenue de Winchester

78100 St. Germain en Laye, France

01-30-61-63-63

德國

Bose GmbH

Max-Planck Strasse 36D 61381

Bose電子（上海）有限公司，中國（上海）自由贸易

試驗區，日樓北路353號，9號廠房C部

台湾

Bose台湾分公司，台湾104台北市民生東路三段

10號，9樓A1室

電話：[phone]

墨西哥

Bose de Mexico, S. de R.L. de C.V., Paseo de

Las Palmas 405-204, Lomas de Chapultepec,

11000 Mexico, D.F.

電話：[phone]

如需其他國家/地區的聯絡資訊，請瀏覽網站

其他資訊

有關產品的更多資訊(包括配件和替換零件)，請參考使用者指南(線上版本請參閱www.Bose.com)。若需紙本版本，請撥打提供的電話。

有限保固

您的產品享有有限保固。請瀏覽 www.pro.Bose.com 瞭解保固詳細資訊。

本產品的保固資訊並不適用於澳大利亞和紐西蘭。有關澳大利亞和紐西蘭的詳細保固資訊，

請瀏覽 www.bose.com/au/warranty 或 www.bose.com/nz/warranty 网站。

製造日期

序號第八位數代表製造年份；「6」代表2006或2016。

(1)

a 1

J 1

y 9-IPX4
