BEDIENUNGSANLEITUNG T8S ToneMatch BOSE

Friedrichsdorf, Deutschland

06172-7104-0

Hong Kong

Bose Limited

Suites 2101-2105, Tower One, Times Square

Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und bewahren Sie sie auf.

1. Lesen Sie die folgenden Anweisungen.
2. Bewahren Sie die Anweisungen auf.
3. Beachten Sie alle Warn- und Sicherheitshinweise.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie diese Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch.
7. Achten Sie darauf, dass die Luftungsöffnungen nicht blockiert sind. Stellen Sie das Gerät nur in Übereinstimmung mit den Herstelleranweisenungen auf.
8. Verlegen Sie das Netzkabel so, dass es keine Stolpergebnfahr darstellt und nicht beschadigt werden kann - insbesondere im Bereich von Steckern und Steckdosen und dort, wo das Netzkabel aus dem Gerät herausgeführ wird.
9. Verwenden Sie nur Zubehor-/Anbauteile, die vom Hersteller zugelassen sind.
10. Verfahren den Sie für das Gerät nur Rollwagen, Ständer, Dreibeine, Halterungen oder Tische, die vom Hersteller zugelassen sind oder zusammen mit dem Gerät verkauft werden. Falls Sie einen Rollwagen verwenden, länger sie die Einheit aus Gerät und Rollwagen nur mit Vorsicht bewegen, damit Verletzungen durch ein möglicher Umkippen ausgegeschlossen sind.
11. Ziehen Sie das Netzkabel bei Gewitter oder bei längerer Nichtbenutzung des Gerätes aus der Steckdose.
12. Lassen Sie jegliche Reparatur- und Wartungsarbeiten nur von qualifizierten Fachpersonal durchfahren. Wartungsarbeiten sind in folgenden Fällen nitig: bei jeglichen Beschädigungen wie z. B. des Netzkabels oder Netzsteckers, wenn Flüssigkeiten oder Gegenstände in das Gehäuse gelangt sind, das Gerät Regen oder Feuchigkeit ausgesetzt wurde, fallen gehallen wurde oder nicht ordnungsgemäß Funktioniert.

WARNHINWEISE:

Dieses Produkt enthalt magnetische Materialien. Wenden Sie sich an ihren Arzt, wenn Sie wiesen möchten, ob dies den Betrieb Ihres implantierten medizinischen Geräts beeinflussen kann.

• Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbadern, Wasserparks, Räume mit Whirlpools, Saunas, Dampfbäder und Eislaufbahren) gedacht.
• Um Brände und Stromschlage zu vermeiden, darf these Produkt NICHT Regen, Flüssigkeiten oder Feuchtagkeit ausgesetzt werden. Gilt nicht für Produkte mit Klassifizierung IPX4 bis IPX9.
• Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie KEINE brennenden Kerzen oder ähnlichen auf das Gerät oder in die Höhe des Geräts.
• Nehmen Sie KEINE nicht genehmigten Änderungen an thisem Produkt vor.
• Verwenden Sie KEINEN Wechselrichter mit thisem Produkt.
• Verwenden Sie das Produkt NICHT in Fahrzeugen oder Booten.
• Verwenden Sie diese Produkt nur mit dem im Lieferumfang enthaltenen Netzteil.
• Montieren oder platzieren Sie das Gerät NICT in der Nähe von Wärmequellen wie Heizkorpern, Wärmespeichern oder anderen Geräten (auch Verständern), die Wärme erzeugen.
• Bringen Sie das ToneMatch? T4S/T85 Mischpuhl nicht an einem instabilen Stativ an. Das Mischpuhl ist ausschließlich für die Anbringung mit einer %-Zoll-Montageschrause (6 mm) vorgesehen und das Stativ muss mindestens ein Gört mit einem Gewicht von 1,9 kg und einer Gesamtröge von 214 × 311 × 83 mm tragen können. Bei Verwendung eines Stativs, das nicht auf die Gröbe und Masse des T4S/T85 Mischpuhl ausgelegt ist, kann es zu Instabilität und gefährlichen Situationenkommen, die zu Verletzungen führen können.
• Entstehne eine Teile, die verschlucht werden konnen: Erstickungsgefahr! Nicht geeignet für Kinder unter drei Jahren.

HINWEISE:

Die mit thisem System mitgelieferten Lautsprecher- und Verbindungskabel sind nicht für den Wandeinbau zugelassen.itte sein sie in ihren ortlichen Bauvorschriften wegen des korrekten Kabeltypos nach, der fur den Wandeinbau erforderlich ist.
Falls Sie den Netzstecker oder eine Mehrfachsteckdose verwenden, um das Gerät von der Stromyersorgung zu trennen, sollen den Sie sicherstellen, dass Sie jederzeit auf den Stecker zugreifen konnen.
- Aufgrund der Belüftungsanforderungen sollen Sie das Produkt nicht in einem geschlossenen Raum, zum Beispiel in einer Wandnische oder in einem geschlossenen Schrank, aufstellen.

Gesetzliche Hinweise

Dieges Gerat erfuht die Bestimmungen in Teil 15 der FCC-Vorschriften und die lizenzfrei Standards von Industry Canada. Der Betrieb unterlegt den beiden folgenden Bedingungen: (1) desser Gesar darf keine Störungen verursachen und (2) desses Gerat muss jegliche Störungen tolerieren, einschließlich Störungen, die zu unerweltschen Betriebsstörungen führen.

Dieses Produkt entspricht allen Anforderungen der geitenden EU-Richtlinien. Die vollständige Konformitätserklärung ist einsehbar unter www.Bose.com/compliance.

Informationen über Produkte, die elektrische Störungen verursachen (Hnweis zur FCC-Einhaltung für die USA)

Hinweis: Dieses Gerat wurde geprüft. Es stimmt mit den Grenzwerten für digitale Geräte der Klasse A gemäß Teil 15 der FCC-Vorschriften überein. Diese Grenzwerte sollen einen angemessenen Schutz gegen elektron magnetische Störungen beim Betrieb in gewerblicher Umgebung gewährleistenden. Dieses Gerat erzaugt und verwendet Hochfrequenzstrahlung und kann sie auch aussenden. Daher versurscht das Gerät, wenn die Installation und Benutzung nicht in Überineinstimmung mit dieser Bedienungsanleitung erfolgt, möglicherweise Störungen des Funkverkehrs. Beim Betrieb these Gerats in Wohngebieten konnen erhebliche Störungen des Funkverkehrs verursicht werden. Eventuell darauf entstehende Kosten trag allein der Benutzer des Geräts.

Veränderungen am Gerät, die nicht durch die Bose Corporation autorisiert wurden. können zuregen Folge haben, dass die Betriebserlaubnis für das Gerät erslicht.

Abgeschirmte Kabel müssen den gesetzlichen Vorschriften entsprechen.

Dieses Produkt erfüllt die kanadische Richtlinie ICES-003, Klasse A.

CANICES-3(A)/NMB-3(A)

Dieses Produkt erfüllt alle Anforderungen nach EN55103-2 für elektron magnetische Vertragslichkeit.

Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmoll entsorgt werden dar, sondern bei einer geeigneten Recycling-Sammelstelle abgegeben werden muss. Die ordnungsgemäß Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu schufen. Weitere Informationen zur Entsorgung und zum Recycling这点 Produkte erhalten Sie von ihrer zuständigen Kommune, ihrem Entsorgungs Dienst oder dem Geschäft, in dem Sie这点 Produkt gekauft haben.

Von DCE Safety zur Verfugung gestellt

Einführung

Produktübersicht 5

Produktmerkmale. 5

Auspacken 5

Steuerelemente und Anschlussleisten

T4S ToneMatch Mischpult 6

Bedienfeld 6

Anschlussleiste 7

T8S ToneMatch Mischpult 8

Bedienfeld 8

Anschlussleiste 9

Systemeinrichtung

Abdeckung abnehmen/anbringen 10

Montagemöglichkeiten 11

T4S/T8S an einem Kamerastativ anbringen 11

T4S über Digitalanschluss verbinden 12

T4S/T8S über Analoganschluss verbinden 13

ToneMatch®Netzteil anschlieben 14

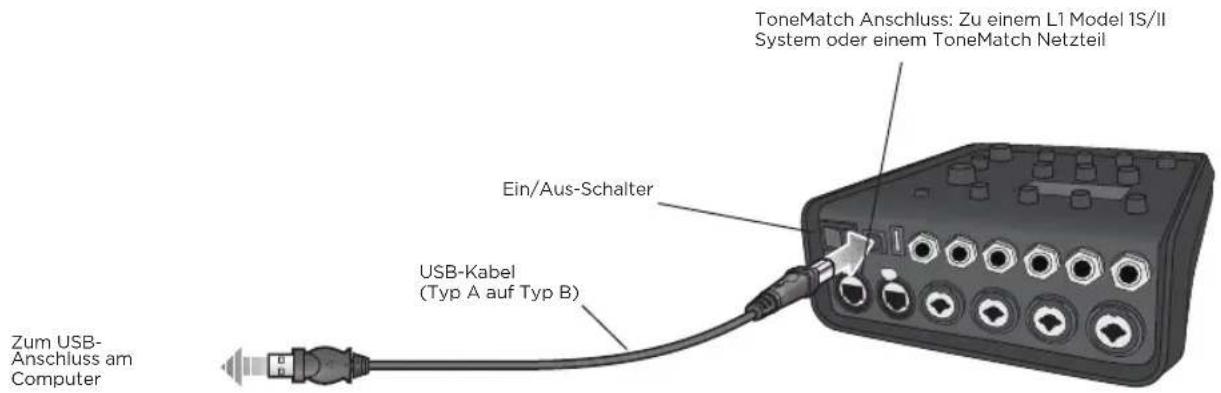

T4S/T8S mit dem Computer verbinden. 15

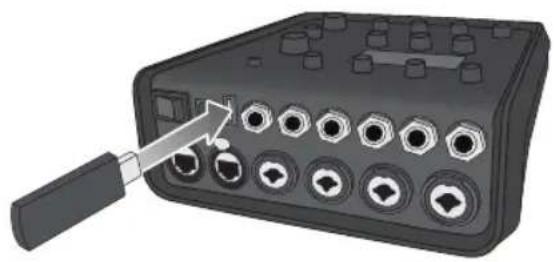

Flash-Laufwerk mit dem T4S/T8S verbinden. 15

Bedienung

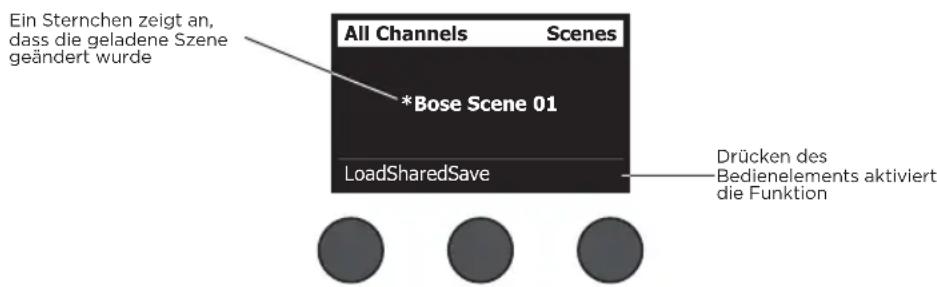

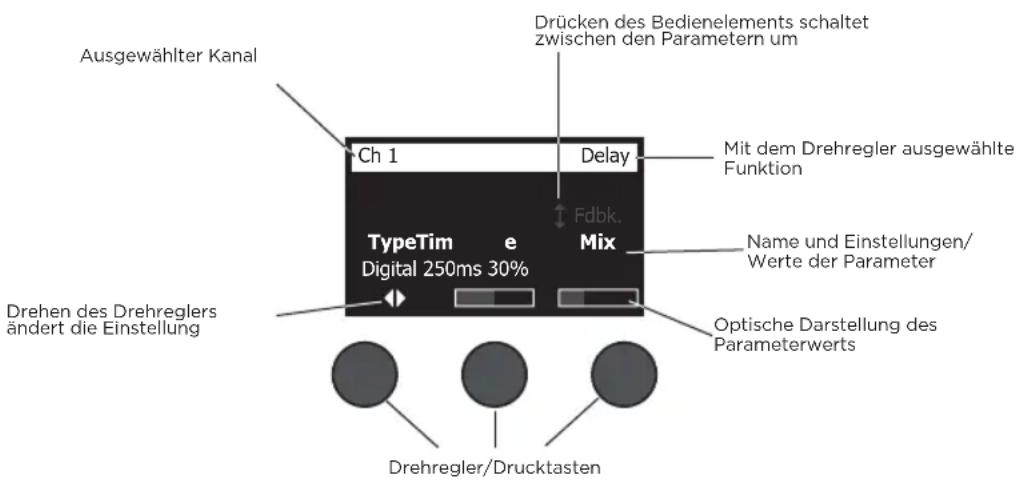

T4S/T8S Display ablesen. 16

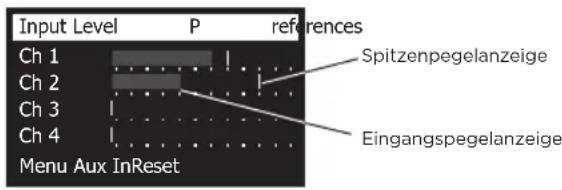

Eingangsverstärkung und Ausgangslautstärke optimieren 17

Masterlautstarkeregelung 18

Einen Kanal stummschalten 18

Kanaleffekte stummschalten 18

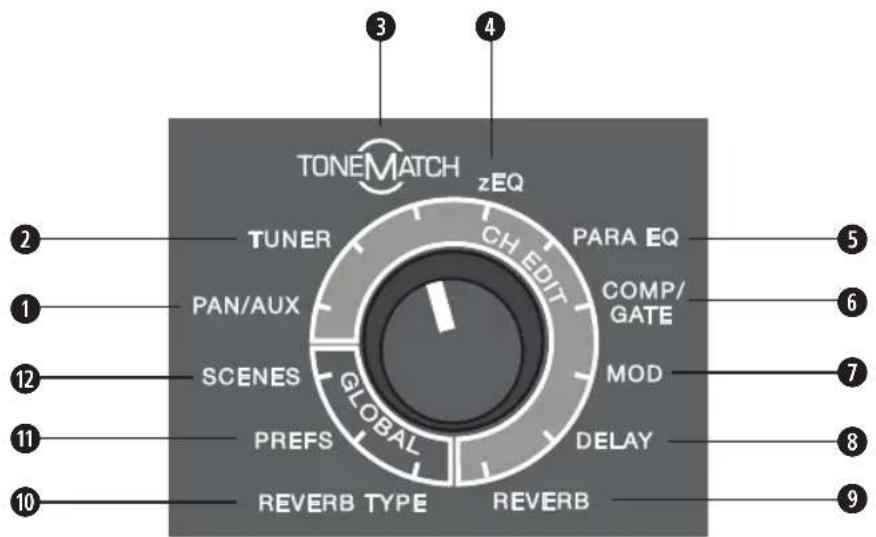

Drehregler. 19

Klang eines Kanalsbearbeiten 20

Pan-/AUX-Funktionen 20

Tuner 20

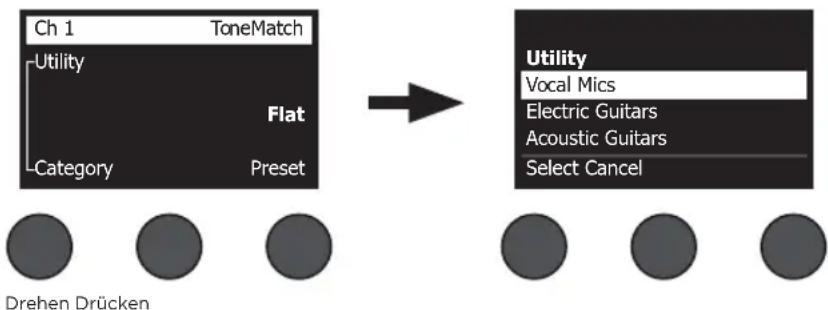

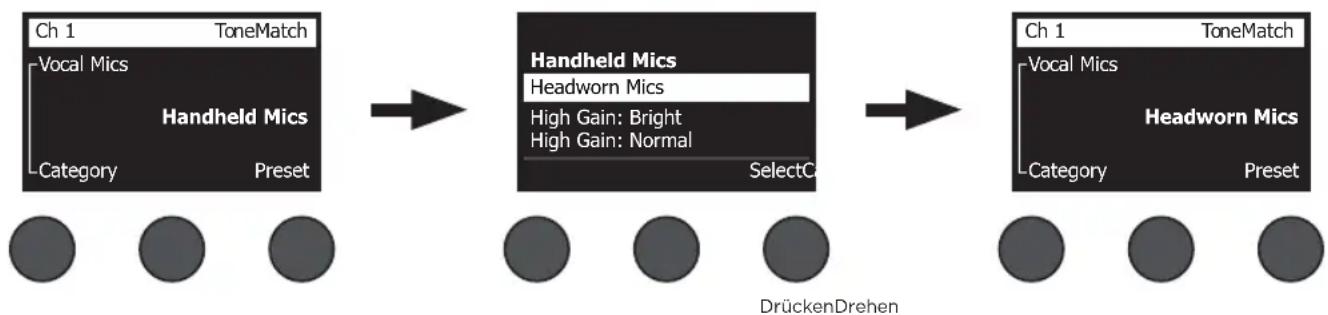

ToneMatch Preset auswahlen 22

zEQ anpassen 22

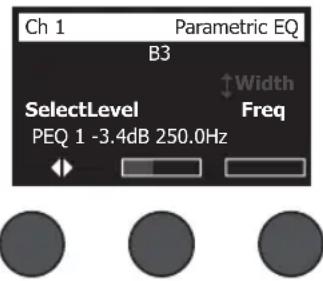

Para-EQ anpassen 23

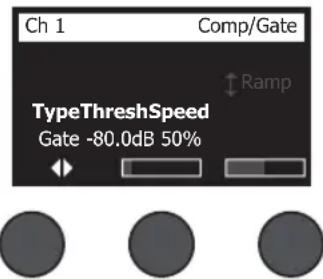

Kompressor-/Gate-Funktionen 23

Modulationseffekte 25

Globale Funktionen 27

Halltyp auswahlen 27

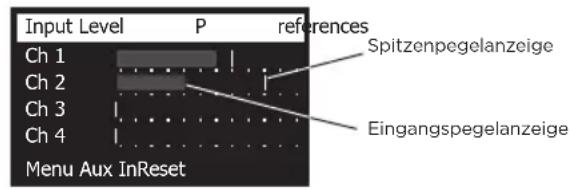

Utilitysinden Systemeinstellungen 28
Szenen laden und speichern 30

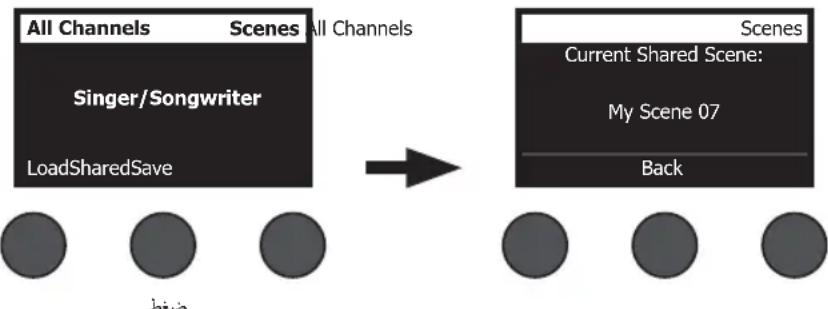

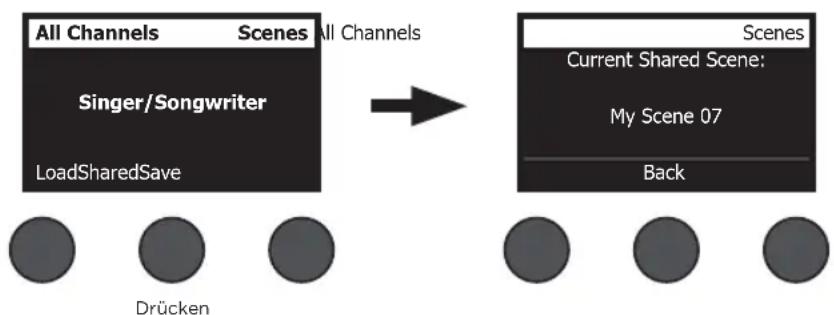

Eine Szene teilen. 33

Bose Szenen 35

Werkseinstellungen 35

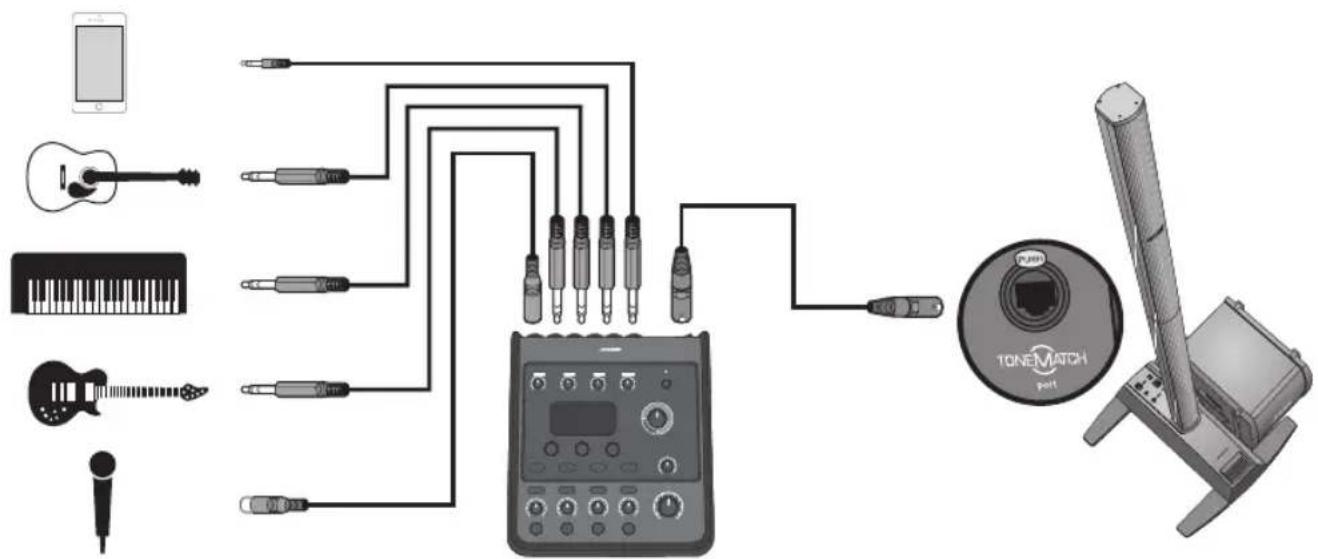

Singer/Songwriter 36

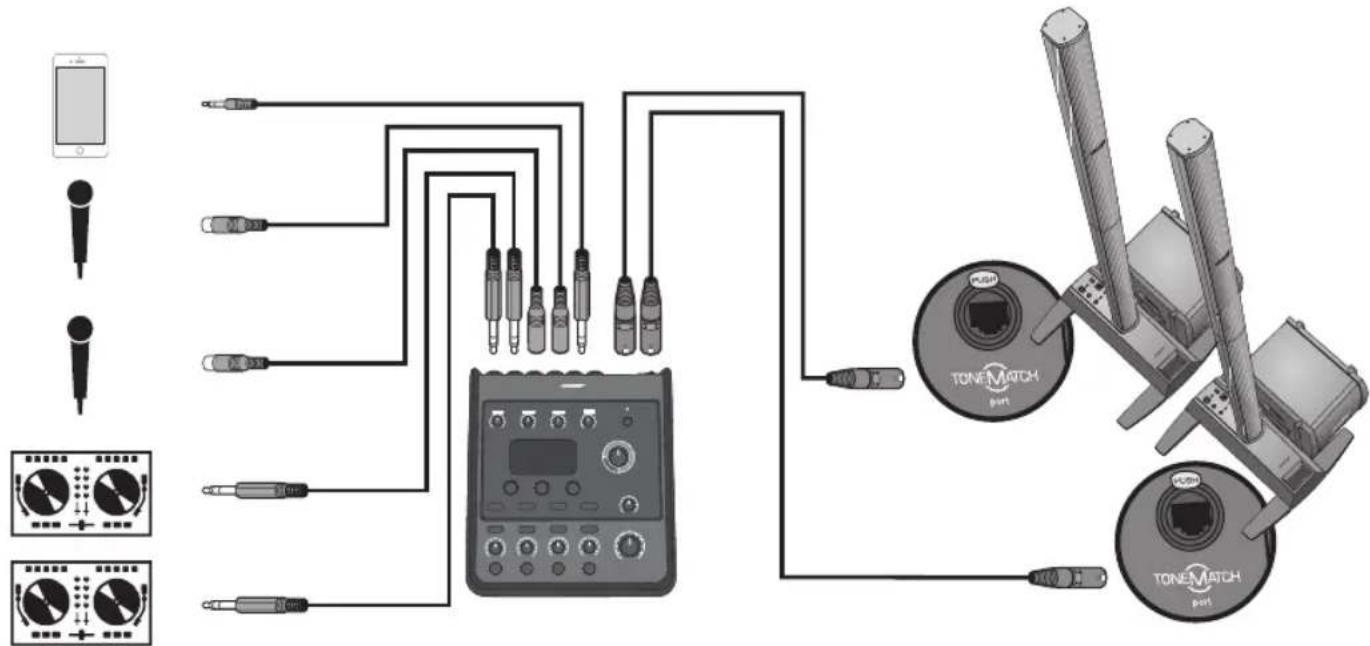

DJ/Playback. 38
Full Band 40

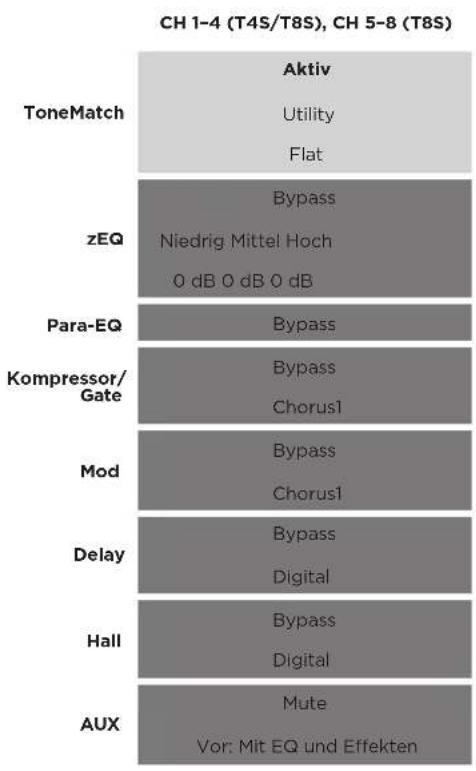

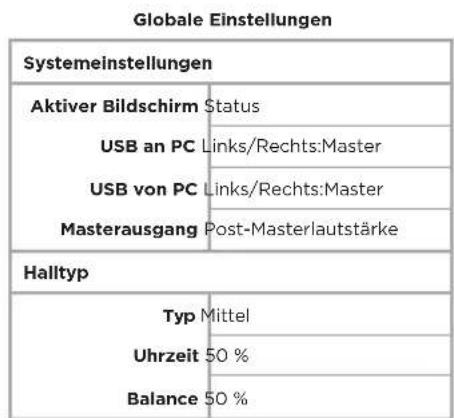

Werkseinstellungen

Werkseinstellungen 42

Pflege und Wartung

Fehlerbehebung 43
Reinigung 46
Technische Daten 46

Zusätzliche Ressourcen

Kontaktinformationen 47
Informationen zu Importeuren. 47
Zusätzliche Informationen 47
Eingeschränkte Garantie 47

Produktübersicht

Die Welt der Musik gehort Ihnen: Die T4S und T8S ToneMatch Mischpulte bieten Musikern eine kompakte Schnittstelle mit 4 bzw. 8 Kanäen. Die leistungsstarken DSP-Engines und die intuitiven Steuerelemente überzeugen mit EQ-, Dynamik- und Effektverarbeitung in Studioqualität. Mit der integrierten Bose ToneMatch Signalverarbeitung und dem zEQ beeindrucken Sie Ihr Publikum, insbesondere im Verbund mit einem Bose L1 oder F1 System. So gehalten Sie jederzeit die durchgehende Kontrolle über den Klang. Diese robusten ToneMatch Mischpulte mit den griffigen Steuerelementen, den nicht abiesbaren LED-Anzeugen und den wiederabbrufbaren Szenarien liefern die ideale Grundlage für ihren souveränen Auftritt. ToneMatch Mischpulte sind die ultimativen Bühnenbegleiter für jeder Künstler, der etwas auf sich halt.

Produktmerkmale

Leistungsstarke Audioverarbeitung

• Topaktuelle Effekte in Studioqualität mit moderner digitaler Audioverarbeitung
• Verfügbare Effekte: Kompressor, Limiter, De-Esser, Noise Gate, Chorus, Flanger, Phaser, Tremolo, Verzögerung, Hall und weitere mehr
• Bose® ToneMatch® Signalverarbeitung für Stimmen und Instrumente mit naturge Treuem Klang
• zEQ justiert den Klang der ToneMatch-Presents Zielgerichtet für einechnelle, effektive Anpassung
• Unabhängige ToneMatch, EQ-, Dynamik- und Effekteinstellung pro Kanal
  Halleffekt fur AUX-Sends, globaler gemeinsamer Hall uber alle Kanale hinweg
• Masterausgang-EQ zum Ausgleich der Akustik am Veranstaltungssort
• Durchgehende Klangoptimierung bei Verwendung im Verbund mit Bose L1 und F1 Systemen

Mühelose Livesteuerung

• Griffige Steuerelemente und klare Anzeigen für Musiker und DJs im Live-Einsatz
  Schnell erlernbare Bedienelemente
• Tap-Tempo-Delay, Stimmgerät und wiederabrufbare Szenarien integriert
• Leicht ablesbare LED-Anzeige und beleuchtete Steuerelemente

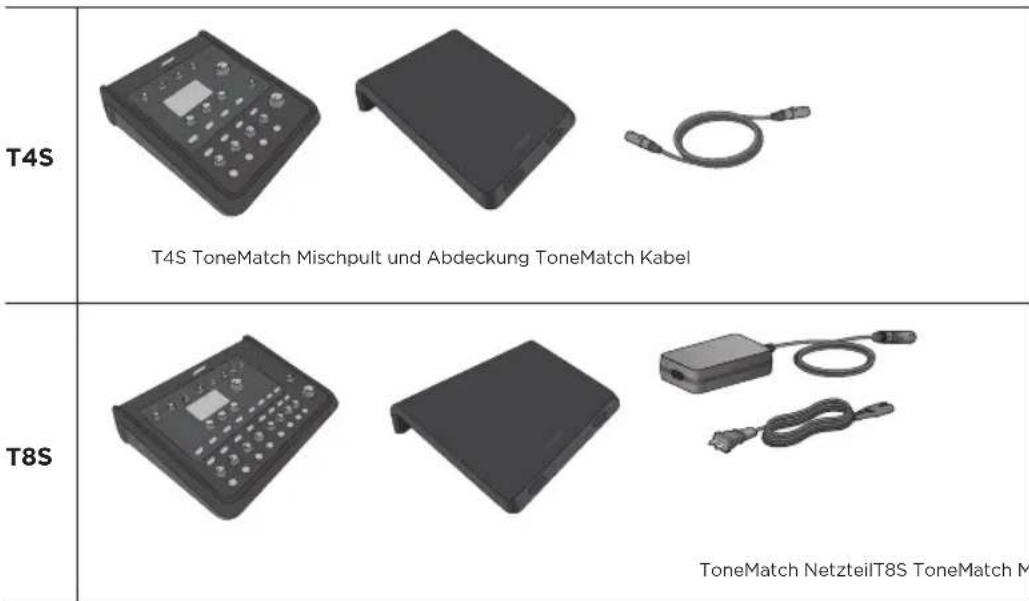

Auspacken

Lieferumfang des Mischpults:

für die einfache Bedienung auch bei schwachem Bühnenlicht

Anschlusses auf engstem Raum

• Unvergleichliche Anschluss- und Steuerungsmöglichkeiten in einem kompakten Digital-Stereo-Mischpuit
  Vier (T4S) oder acht (T8S) hochwertige Audio-Vorversteller mit XLR-Kombianschlüssen (für Mikrofone oder Instrumente) und umschaltbarer Phantomspeisung
  Zwei AUX-Eingänge fur Zuspielgeräte
  Zwei (T4S) oder vier (T8S) AUX-Sends
• USB-A und USB-B für Wiedergabe über USB-Laufwerk oder als PC-/Mac-Schnittstelle
• ToneMatch Ausgabe für digitalen Audio- und Stromanschluss (nur T4S)
• Symmetrische 6,35 mm-Klinken- und (nur T8S) XLR-Stereoausgabe
• Unabhängiger Kopfhörerausgang

Ko mfortable Funktionen fur jedem Auftritt

• Robustes Gehäuse mit Schutzabdeckung (Magnethalterung) zum Schutz der Steuerelemente und Anschlüsse
• Mit ToneMatch Kabel zum Anschlieben an ein Bose L1 Model II oder L1 Model IS System für digitalen Audio- und Stromanschluss (T4S) bzw. mit Universalnetzteil (T8S)
• Einsatz an der Unterseite zum Anbringen an handelsübliche Kameraträger, sodass das ToneMatch Mischpult immer in Griffweite bleibt

ToneMatch NetzteilT8S ToneMatch Mischpult und Abdeckung

Eine vollständige List der optionalen Zubehor- und Ersatzteile ist unter www.Bose.com zu finden.

T4S ToneMatch® Mischpult

Bedienfeld

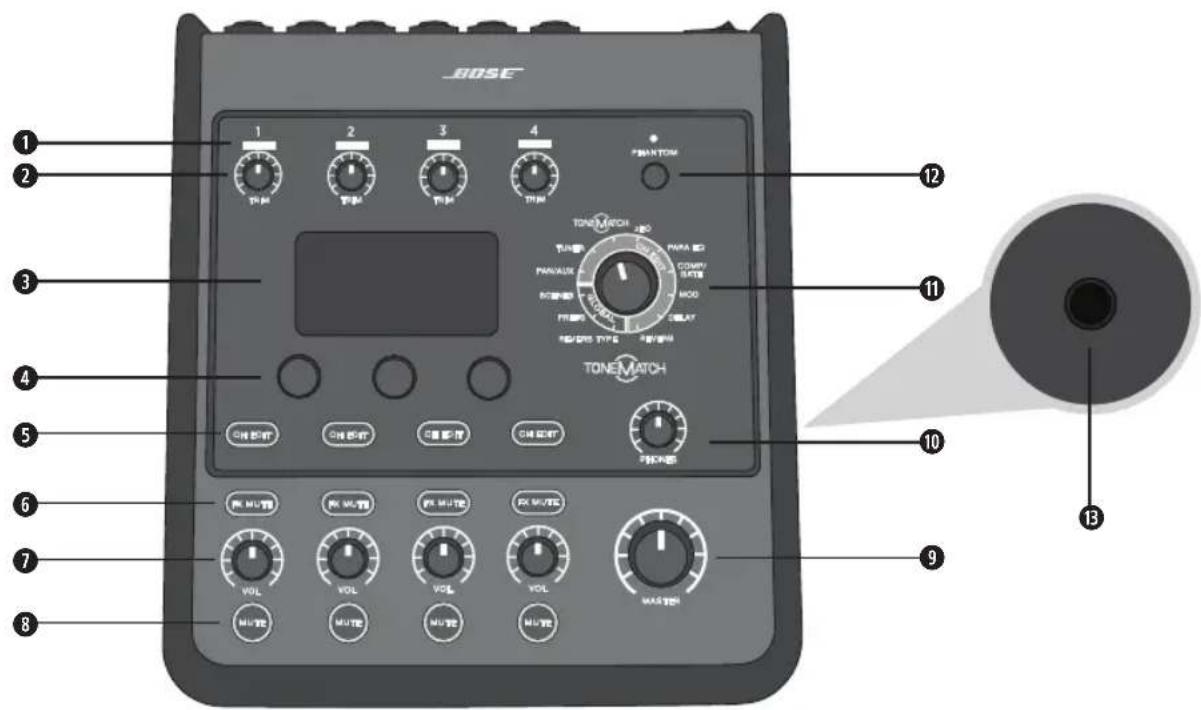

Abbildung 1. T4S Bedienfeld

EINGANGSSIGNAL-/ÜBERSTEUERUNGSANZEIGEN (1-4): Farbige Darstellung des Eingangssignalmodus. Grün: Anliegenden Eingangssignal Rot: Übersteuerung des Eingangs
TRIMREGLER (1-4): Anpassen der Eingangsempfindlichkeit für den jeweiligen Kanal.
ANZEIGE: Funktionsmenus und Systeminformationen.
EDIT-CONTROL: Drei Regler mit Druck-/Drehfunktion zum Auswahlen oder Anpassen von Optionen/Werten in der Anzeige.
CH-BEARBEITUNGSTASTEN (1-4): Auswahl des gewünschten Kanals.
EFEKET-STUMMSCHALTUNGSTASTEN (1-4): Deaktivieren der Mod-, Delay- und Halleffekte im ausgewählten Kanal.
LAUTSTÄRKEREGLER (1-4): Anpassen der Lautstärke für den jeweiligen Kanal.
STUMMSCHALTUNGSTASTEN (1-4): Stummschalten der Audioausgabe für den jeweiligen Kanal.
MASTERLAUTSTÄRKEREGELUNG: Anpassen des Gesamtausgangspegels.
KOPFHÖRER- LAUTSTÄRKEREGELUNG: Anpassen der Lautstärke für den Kopfhörerausgang.
DREHREGLER: Einstellen von globalen und kanalspezifischen Parametern (Anpassen mit der Edit-Control).
PHANTOMSPEISUNGSSCHALTER: Anlagen einer Spannung von +48V an den Eingangskanänen 1-4. Wenn eine rote LED-Anzeige leuchtet, ist die Phantomspeisung aktiviert.
KOPFHÖRERBUCHSE: Nur für Kopfhörer mit einer Impedanz von mindestens 24 Ω.

Anschlussleiste

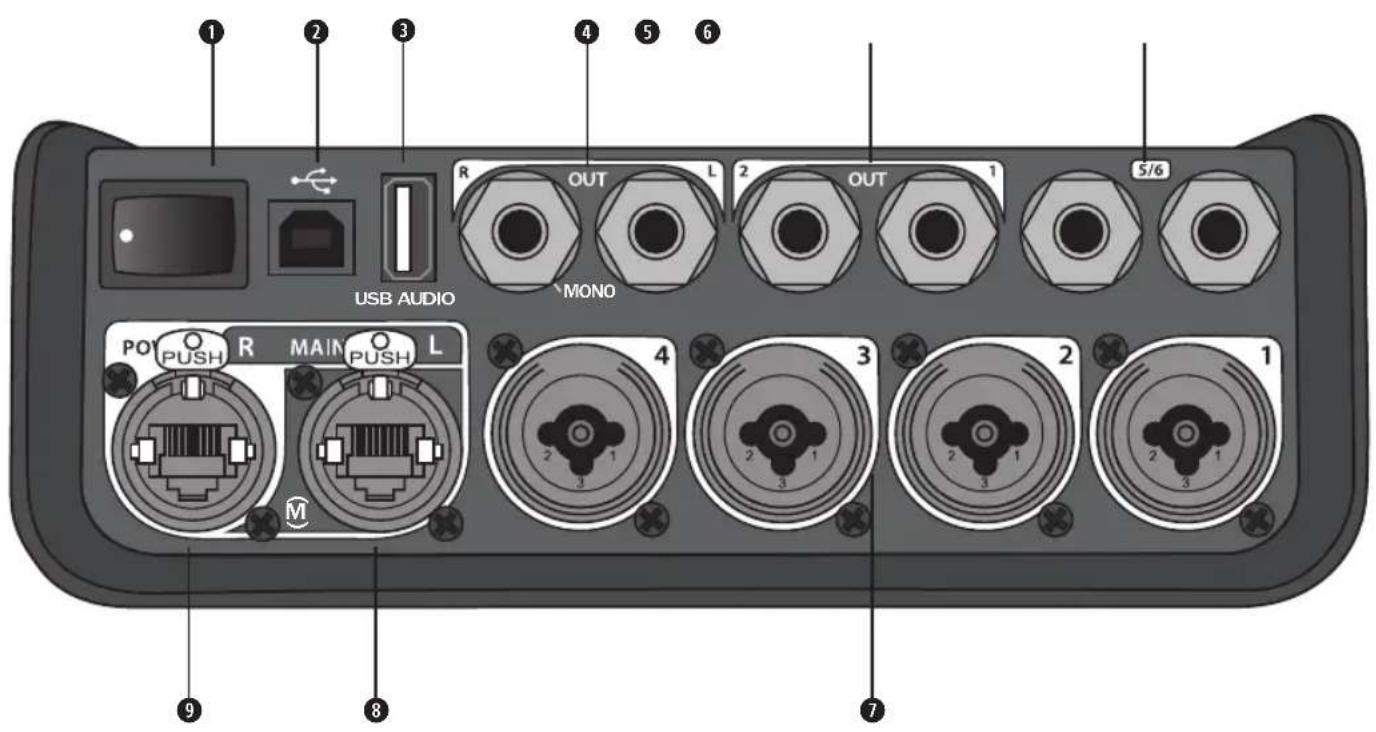

Abbildung 2. T4S Anschlussleiste

EIN/AUS-SCHALTER: Ein- und Ausschalten des Mischpults.
USB 2.0 TYP B: USB-Schnittstelle zum Anschlieben des Mischpults an den Computer.
USB 2.0 TYP A: USB-Schnittstelle zum Streamen von Audiosignalen von einem Flash-Laufwerk.
ANALOGE AUSGANGE (L/R): Hauptausgang fur die analoge Audioausgabe. Fur symmetrische oder asymmetrische Klinkenkabel (6,35 mm).
AUX-AUSGANG: Zwei benutzerdefinierbare Analogausgänge. Konfiguration für Pre-Fader, Post-EQ und Effekte bzw. Post-Fader-Ausgang möglich. Für symmetrische 6,35 mm-Klinkenkabel.
AUX IN: Analogeingangskanäle 5/6. Für symmetrische oder asymmetrische Klinkenkabel (6,35 mm) für Line-Pegel-Eingänge. Für Stereo-Eingangssignale geeignet.
EINGANGE 1-4: Analogeingangskanale 1-4. Für symmetrische XLR-Kabel (fur Mikrofone) sowie für symmetrische oder asymmetrische Klinkenkabel (6,35 mm) für hochohmige Eingangssignale wie Gitarren.
HAUPTDIGITALAUSGANG (L): Digitaler Stereoanschluss für zwei L1* Model 1S/II Systeme. Hinweis: Nur im Stereobetrieb mit Hauptdigitalausgang (R).
STROMANSCHLUSS/HAUPTDIGITALAUSGANG R: Digitalausgang für das L1 Model 1S/II System. Stromversorgung des T4S Mischpults über den Standfuß des L1 Model 1S/II. Mit dem ToneMatch Netzteil (nicht im Lieferumfang des T4S enthalten) ist auch eine Stromversorgung über die Netzsteckdose möglich. Mit dem im Lieferumfang enthaltenen ToneMatch® Kabel kompatibel.

VORSICHT: An den ToneMatch Anschluss kann ein handelsüblicher RJ-45-Stecker angeschlossen werden. Das T4Sarf却又 NICT mit einem Computer oder einem Telefonnetz verbunden werden.

T8S ToneMatch® Mischpult

Bedienfeld

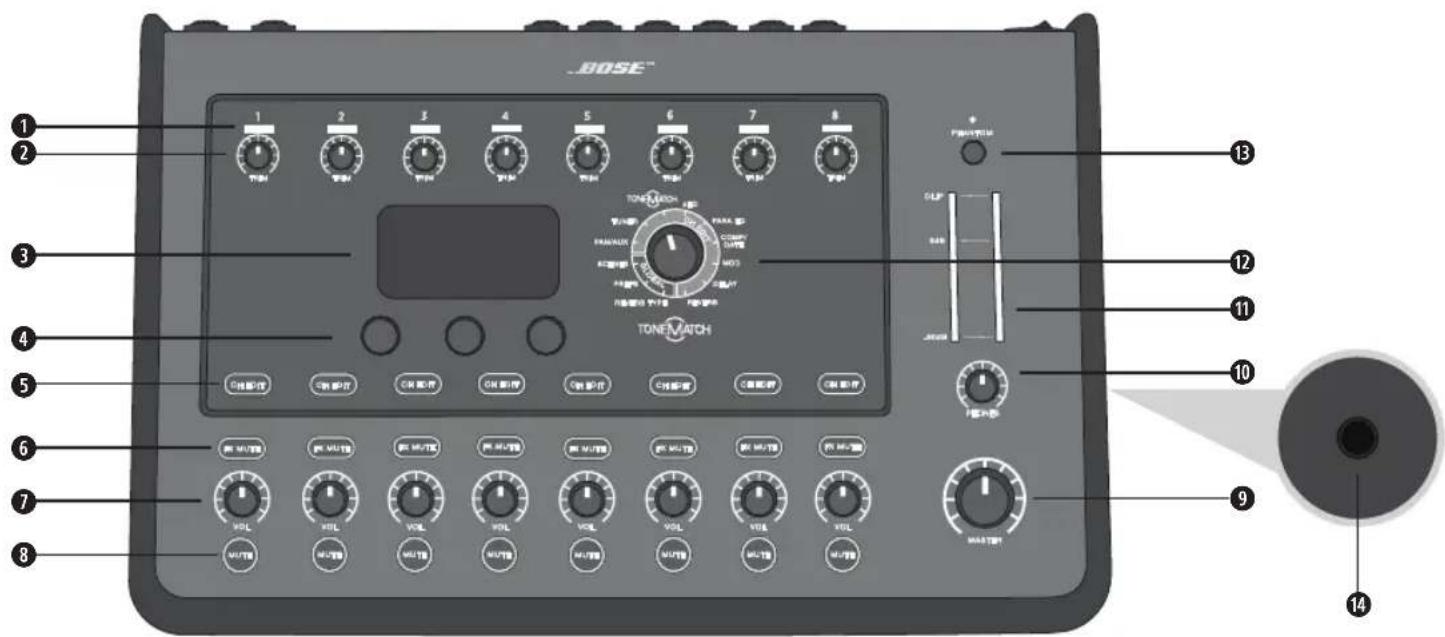

Abbildung 3.T8S Bedienfeld

EINGANGSSIGNAL-/ÜBERSTEUERUNGSANZEIGEN (1-8): Farbige Darstellung des Eingangssignalmodus. Grün: Anliegenden Eingangssignal Rot: Übersteuerung des Eingangs
TRIMREGLER (1-8): Anpassen der Eingangsempfindlichkeit für den jeweiligen Kanal.
ANZEIGE: Funktionsmenus und Systeminformationen.
EDIT-CONTROL: Drei Regler mit Druck-/Drehfunktion zum Auswahlen oder Anpassen von Optionen/Werten in der Anzeige.
CH-BEARBEITUNGSTASTEN (1-8): Auswahld des gewünschten Kanals.
EFEKSTUMMSCHALTUNGSTASTEN (1-8): Deaktivieren der Mod-, Delay- und Halle ekte im ausgewählten Kanal.
LAUTSTÄRKEREGLER (1-8): Anpassen der Lautstärke für den jeweiligen Kanal.
STUMMSCHALTUNGSTASTEN (1-8): Stummschalten der Audioausgabe für den jeweiligen Kanal.
MASTERLAUTSTÄRKEREGELUNG: Anpassen des Gesamtausgangspegels.
KOPFHORER-LAUTSTARKEREGELUNG: Anpassen der Lautstärke für den Kopfhorerausgang.
STEREO-AUSGANGSMESSGERAT: Optische Anzeige des Ausgangspegels.
DREHREGLER: Einstellen von globalen und kanalspezifischen Parametern (Anpassen mit der Edit-Control).
PHANTOMSPEISUNGSSCHALTER: Anlagen einer Spannung von +48 V an den Eingangskanalen 1-8. Wenn eine rote LED-Anzeige leuchtet, ist die Phantomspeisung aktiviert.
KOPFHÖRERBUCHSE: Nur für Kopfhörer mit einer Impedanz von mindestens 24 Ω.

Anschlussleiste

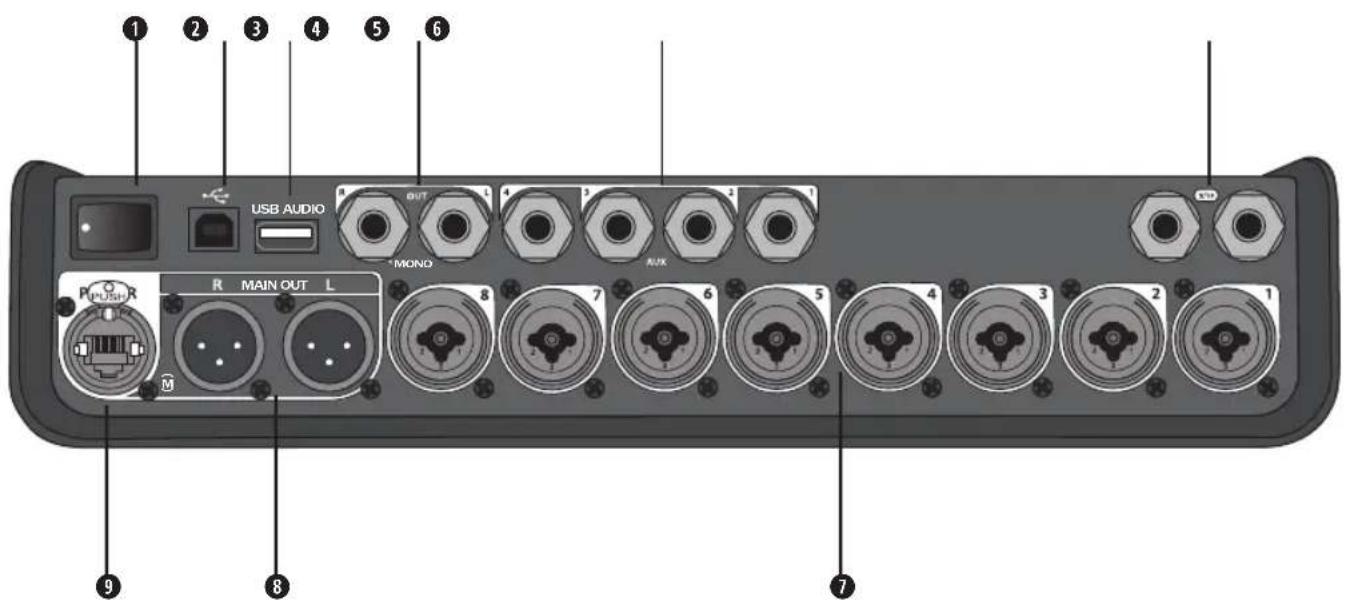

Abbildung 4. T8S Anschlussleiste

EIN/AUS-SCHALTER: Ein- und Ausschalten des Mischpults.
USB 2.0 TYP B: USB-Schnittstelle zum Anschlieben des Mischpults an den Computer.
USB 2.0 TYP A: USB-Schnittstelle zum Streamen von Audiosignalen von einem Flash-Laufwerk.
ANALOGE AUSGANGE (L/R): Hauptausgang für die analoge Audioausgabe. Für symmetrische oder asymmetrische Klinkenkabel (6,35 mm).
AUX-AUSGANG: Vier benutzerdefinierbare Analogausgabe. Konfiguration fur Pre-Fader, Post-EQ und Effekte bzw. Post-Fader-Ausgang möglich. Für symmetrische oder asymmetrische Klinkenkabel (6,35 mm).
AUX IN: Analogeingangskanäe 9/10. Für symmetrische oder asymmetrische Klinkenkabel (6,35 mm) für Line-Pegel-Eingänge. Für Stereo-Eingangssignale geeignet.
EINGANGE 1-8: Analogeingangskanäle 1-8. Für symmetrische XLR-Kabel (für Mikrofone) sowie für symmetrische oder asymmetrische Klinkenkabel (6,35mm) für hochohmige Eingangssignale wie Gitarren.
XLR-STEREOAUSGANG: Stereo-Analogausgang fur symmetrische XLR-Kabel.
DIGITALER STROMANSCHLUSS: Für das ToneMatch Netzteil (siehe „ToneMatch® Netzteil anschließen" auf Seite 14). HINWEIS: DAS T8S KANN NICHT DIGITAL MIT EINEM L1® MODEL 1S/II VERBUNDEN WERDEN.

VORSICHT: An den ToneMatch Anschluss kann ein handelsüblicher RJ-45-Stecker angeschlossen werden. Das T8SarfjedochNichtmitemc ComputeroderememTelefonnetzverbundenwerden.

Systemeinrichtung

Abdeckung abnehmen/anbringen

Das T4S/T8S ToneMatch Mischpult wird mit angebrachter Abdeckung auf dem oberen Bedienfeld gefelert. Die Abdeckung schützt das Bedienfeld beim Transportieren oder Aufbewahren des Mischpults.

So wird die Abdeckung abgenommen:

1. Mit beiden Daumen auf die Aussparungen an der Vorderseite der Abdeckung drücken und die Abdeckung nach vorneziehen.
2. Die Abdeckung an der hinteren Kante fassen und abheben.

So wird die Abdeckung angebracht:

1. Die Abdeckung von hinten nach vorn auf das Mischpult aufschieben.
2. Die Magnethalterung der Abdeckung haftet von selbst und rastet am Mischpult ein.

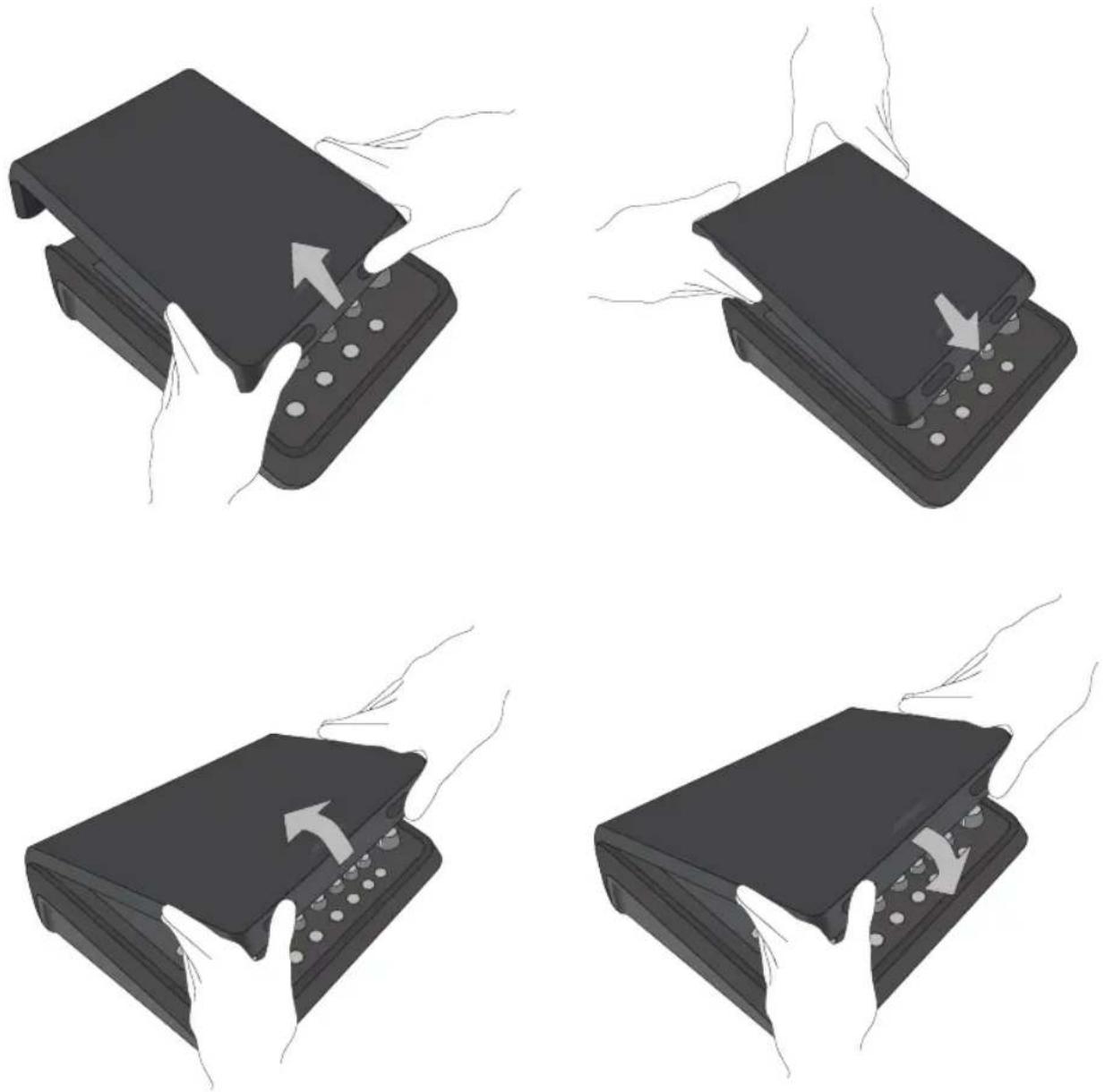

Abbildung 5. Abdeckung abnehmen und anbringen

Montagemöglichkeiten

Das T4S/T8S ist mit einer 1/4-Zoll-Gewindehalterung (6 mm) ausgestattet. Das Gerät lasst sich daher an verschiedene handelsüblichen Produkten mit einer 1/4-Zoll-Montageschraube (6 mm) anbringen, beispisse an einem Kamerastativ.

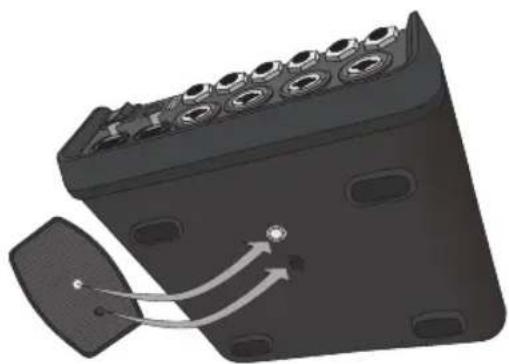

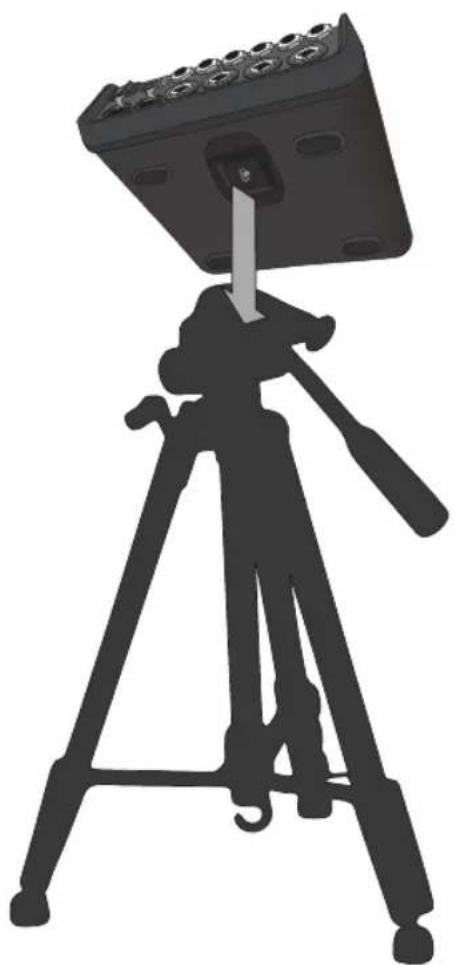

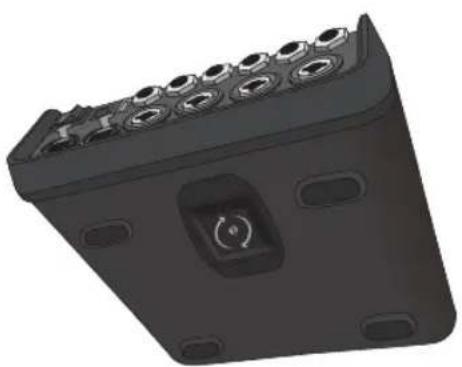

T4S/T8S an einem Kamerastativ anbringen

1. Die Beine des Kamerastatis vausziehen und in der gewünschten Höhe fixieren.
2. Die Halterung oben am Kamerastativ abnehmer und mit der Schraube an der Unterseite des T4S/T8S befestigen. Die petite Einkerbung am T4S/T8S mit dem Vorsprung an der Halterung ausrichten. Siehe Abbildung 6.
3. Die Halterung mit dem T4S/T8S wieder auf dem Kamerastativ befestigen. Siehe Abbildung 8.

Abbildung 6. Halterung am T4S befestigen Abbildung 8. T4S mit Halterung auf dem Stativ anbringen

Abbildung 7. Halterung am T4S

HINWEIS: Bringen Sie das ToneMatch® T4S/T8S Mischpult nicht an einem instabilen Stativ an. Das Mischpult ist ausschließlich für die Anbringung mit einer 1/4-Zoll-Montageschraube (6 mm) vorgesehen und das Stativ muss mindestens ein Gerät mit einem Gewicht von 1,9 kg und einer Gesamtgroße von 214 × 311 × 83 mm tragen können. Bei Verwendung eines Stativs, das nicht auf die Große und Masse des T4S/T8S Mischpuls ausgelegt ist, kann es zu Instabilität und gefährlichen Situationen kommt, die zu Verletzungen führen können.

T4S über Digitalanschluss verbinden

1. Das L1 Model 1S/II und das T4S muss ausgeschelt sein und die Masterlautstärkeregelung am T4S muss auf den kleinsten Wert eingestellt sein.
2. Das ToneMatch Kabel mit dem Stromanschluss/Hauptdigitalausgang (R) am T4S verbinden. Den anderen Stecker des ToneMatch Kabels mit dem ToneMatch Anschluss am StandfuB verbinden. Hinweis: Soll das T4S an zwei L1 Model 1S/II Standfue angegeschlossen werden, muss der zweite StandfuB über ein ToneMatch Kabel mit dem Hauptdigitalausgang (L) am T4S verbunden werden.
3. Zuerst das Mischpult und dann den L1 Model 1S/II Standfuß einschalten.
4. Die Instrumente anschlieben und die Pegel einstellen. Siehe „Eingangsverständung und Ausgangslautstärke optimieren" auf Seite 17.

Abbbildung 9. Zwei L1 Model II Systeme mit Digitalanschluss an einem T4S

Hinweis: Das T8S kann nicht digital angeschlossen und nicht über das L1 Model 1S/II mit Strom versorgt werden.

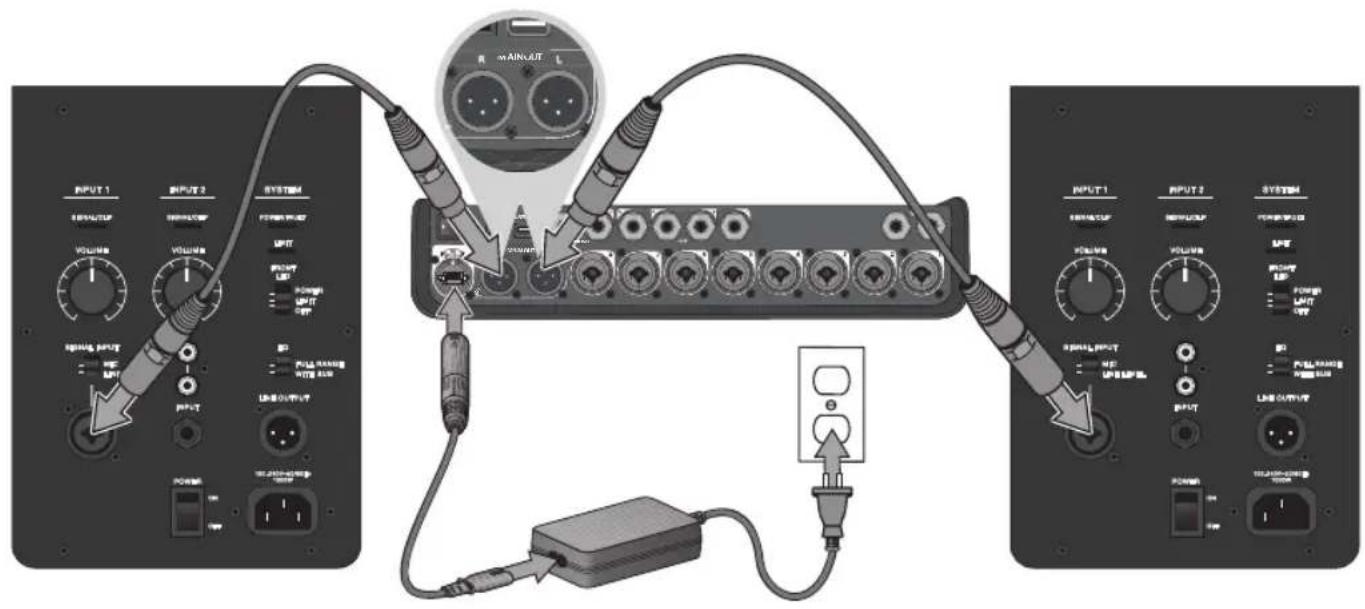

T4S/T8S über Analoganschluss verbinden

1. Das anzuschliebende Gerät und das T4S/T8S ⇒ ausgeschaltet sein und die Masterlautstärkeregelung am T4S/T8S ⇒ auf den kleinsten Wert eingestellt sein.
2. Ein oder zwei Geräte über symmetrische XLR-Kabel mit den XLR-Stereousgängen am T4S/T8S verbinden (siehe Abbildung 10).

Hinweis: Das T4S/T8S kann über ein 6,35 mm-Klinkenkabel (separatehaltlich) am Analogausgang (R) mit einem Gerät verbunden werden. Den anderen Stecker des Klinkenkabels mit dem Analogeingang des Geräts verbinden. Soll das T4S/T8S mit zwei Geräten verbunden werden, muss das zweite Gerät über ein 6,35 mm-Klinkenkabel mit dem Analogausgang (L) am T4S/T8S verbunden werden.

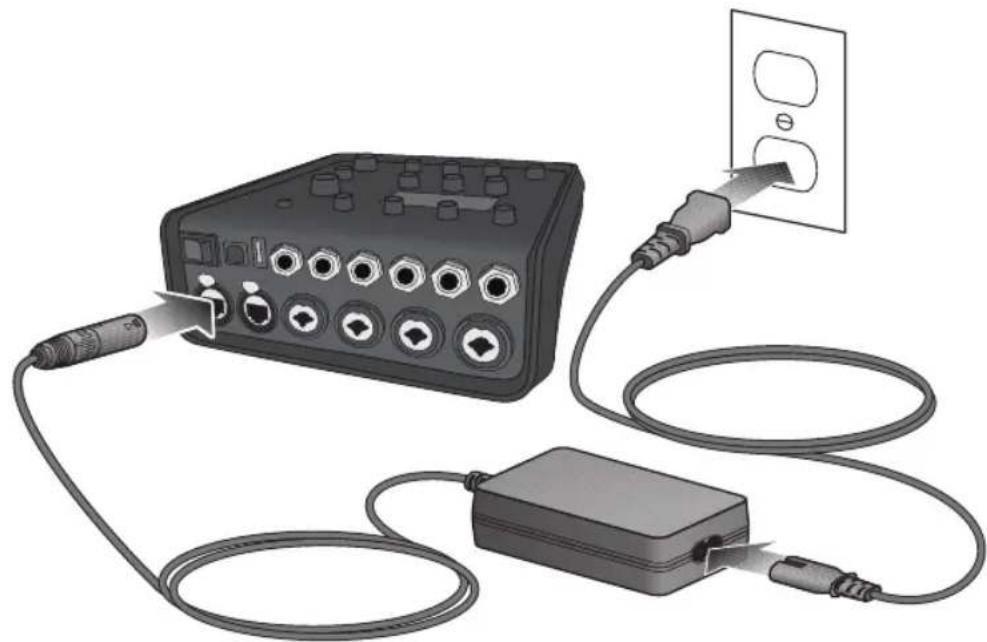

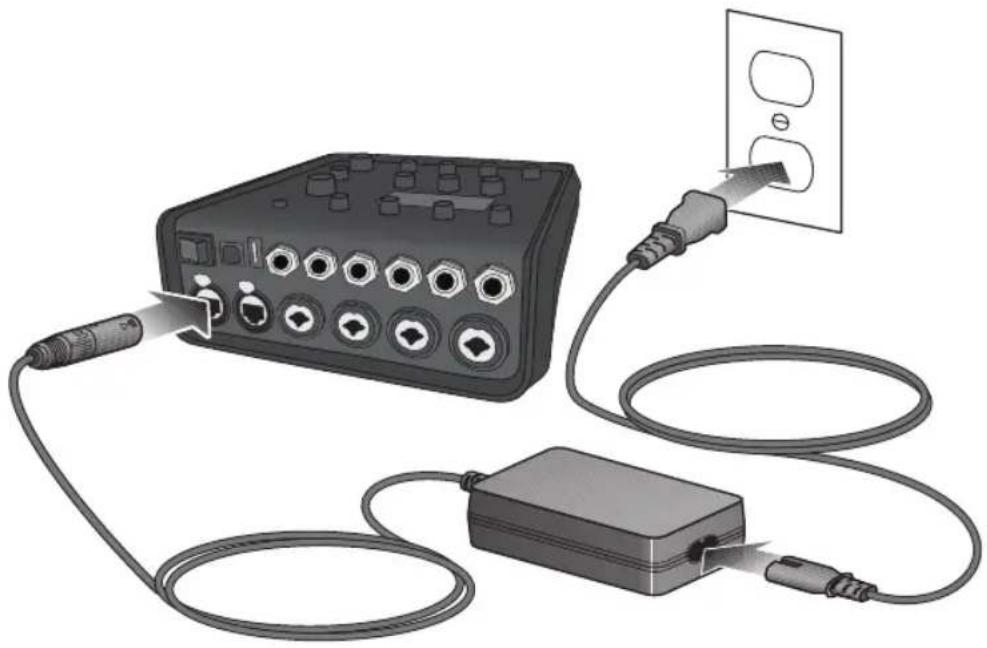

1. Ein ToneMatch® Netzteil mit dem Stromanschluss am T4S/T8S verbinden und an eine Netzsteckdose anschließen. Siehe „ToneMatch® Netzteil anschließen" auf Seite 14.
2. Zuerst das T4S/T8S Mischpult und dann das Gerät einschalten.
3. Die Instrumente anschlieben und die Pegel einstellen. Siehe „Eingangsverstärkung und Ausgangslautstärke optimieren" auf Seite 17.

Abbildung 10. Zwei F1 Systeme mit Analoganschluss an einem T8S

ToneMatch® Netzteil anschließen

Das ToneMatch Netzteil versorgt das T4S/T8S Mischpult mit Strom.

1. Das Netzkabel mit dem Stromanschluss am T4S/T8S verbinden.
2. Das Netzkabel an das Netzteil anschließen.
3. Den anderen Stecker des Netzkabels an eine Netzsteckdose anschließen.
4. Den Ein/Aus-Schalter des T4S/T8S in die Position „EIN" bringen.

HInwels: Das T8S wird mit dem im Lieferumfang enthaltenen Netzteil betrieben. Im Lieferumfang des T4S ist kein Netzteil enthalten, da zum Betrieb theses Gerats kein Netzteil erforderlich ist.

Abbildung 11. T4S an die Stromversorgung anschließen

T4S/T8S mit dem Computer verbinden

Das T4S/T8S lassst sich über den USB-Anschluss mit einem Computer verbinden. So konnen Auftrittsszenarien auf einen Computer heruntergeladen oder Systemaktualisierungen installiert werden. Weitere Informationen zum Aktualisieren des Systems sind unter www.Bose.com/livesound zu finden.

Wenn das T4S/T8S mit einem Computer verbunden ist, kann es als USB-Audiogerät für die Aufnahme/Wiedergabe fungieren.

Hinweis: Das T4S/T8S wird mit 48 kHz/24 Bit betrieben. Bei Verwendung einer Aufnahme-Software mussen die Software-Einstellungen entsprechend für 48 kHz/24 Bit konfiguriert werden.

Hinwels: Das T4S/T8S wird über ein USB-Kabel (Typ A auf Typ B, nicht im Lieferumfang enthalten) mit dem Computer verbunden.

1. Das Mischpult an eine Stromversorgung anschließen (ToneMatch® Netzteil bzw. [nur T4S] L1 Model 1S/II).
2. Das USB-Kabel mit dem USB-2.0-Anschluss (Typ B) am Mischpult verbinden (Abbildung 12).
3. Den anderen Stecker des USB-Kabels mit einem USB-Anschluss am Computer verbinden.
4. Das Mischpult einschalten.

Abbildung 12. USB-Verbindung fur T4S

Flash-Laufwerk mit dem T4S/T8S verbinden

Zur Wiedergabe von Audio-Tracks über das Mischpult ein USB-2.0/3.0-Flash-Laufwerk mit WAV-/MP3-Dateien mit dem USB-2.0-Anschluss (Typ A) verbinden.

Abbildung 13. Flash-Laufwerk mit dem T4S verbinden

T4S/T8S Display ablesen

Über das Display wird das Mischpult bedient. Abbildung 14 zeigt ein Beispiel mit Display-Informationen und den grundlegenden Bedienelementen. Der Inhalt des Displays hängt von der Position des Drehreglers ab.

Abbildung 14. Beispiel-Display und grundlegende Bedienelemente

Eingangsverständung und Ausgangslautstärke optimieren

Eine hochwertige Wiedergabe ergibt sich aus der kombinierten Einstellung der Eingangskanalverstärkung, der Masterlautstärke und der Kanallautstärke. Gehen Sie bei jedem verwendeten Kanal wie folgt vor.

1. Die Masterlautstärkeregelung, die Trimregler und die Lautstärkeregler aller Kanäle müssen auf den kleinsten Wert eingestellt sein.
2. Die Trimregelung einstellen.

A. Bei Bedarf die Lautstärke des Instruments/der Audioquelle einstellen.
B. Das Instrument/die Audioquelle in gewohnter Weise anspieren/wiedergeben.
C. Den Trimregler langsam im Uhrzeitigersinn drehen, bis die Signal-/Übersteuerungsanzeige grün leuchtet. Wenn die Anzeige rot blinkt oder dauerhaft rot leuchtet, den Trimregler gegen den Uhrzeitigersinn drehen und damit die Einstellung reduzieren.
D. Die Eingangspegel mit den Eingangspegelanzeigen (Seite 28) im Menu Prefix (Systemeinstellungen) prüfen.

VORSICHT: Bei Geräten mit Phantomspeisung (+48 V), z. B. Kondensatormikrofonen, zunachst die Phantomspeisung einschalten und dann erst den Trimregler einstellen.

Hinweis: Die Eingangspegelanzeige im Menu Prefix (Systemeinstellungen) hilft beim Einstellen des Trimpegels (siehe Seite 28).

1. Die Masterlautstärkeregelung in die obere Position (,12Uhr^ ) drehen.
2. Die Kanal-Lautstärkeregelung langsam im Uhrzeigersinn auf die gewünschte Lautstärke einstellen.

Bedienung

Masterlautstärkeregelung

Die Masterlautstärkeregelung verändert den Gesamtausgangspegel des T4S/T8S ToneMatch* Ausgangs und des analogen Masterausgangs. Im Normalbetrieb empfeht sich die Einstellung der Masterregelung auf die 12-Uhr-Position. Sobald die Lautstärke für alle Kanäle eingestellt ist, kann die Masterlautstärke entsprechend erhöht oder verringgert werden.

Einen Kanal stummschalten

Die Stummschaltungstaten schalten die Audioausgabe fur den jeweiligen Kanal stumm.

Zum Stummschalten eines Kanals die zugehörige Stummschaltungstaste einmal drücken. Die Stummschaltungstaste leuchtet weiß und zeigt so, dass der Kanal stummgeschaltet ist. Im Display wird „CH MUTE" (KANAL STUMM) für diesen Kanal angezeigt.

Zum Aufheben der Stummschaltung erneut die Stummschaltungstaste drucken. Die Stummschaltungstaste leuchtet schwacher und zeigt so, dass der Kanal nicht stummgeschaltet ist.

Kanaleffekte stummschalten

Die Effekt-Stummschaltungstaten schalten lediglich die Mod-, Delay- und Halleffekte im ausgewählten Kanal stumm. Durch das Stummschalten der Effekte werden die ToneMatch Presets und die zEQ-, Para-EQ und Kompressor-/Gate-Einstellungen nicht deaktiviert.

Zum Stummschalten der Effekte in einem Kanal die zugehörige Effekt-Stummschaltungstaste einmal drücken. Die Effekt-Stummschaltungstaste leuchtet weiß und zeigt so, dass die Kanaleffekte stummgeschaltet sind. Im Display wird „FX MUTE" (EFFEKTE STUMM) für diesen Kanal angezeigt.

Zum Aufheben der Stummschaltung erneut die Effekt-Stummschaltungstaste drücken. Die Effekt-Stummschaltungstaste leuchtet schwacher und zeigt so, dass die Kanaleffekte nicht stummgeschelt sind.

Drehregler

Der Drehregler bietet Zugriff auf die Funktionen des ToneMatch* Mischpultausgangs. Abbildung 15 zeigt eine Übersicht über die neun kanalspezifischen und die drei globalen Funktionen. Das Einstellen der einzelnen Funktionen wird auf den nachfolgenden Seiten beschrieben.

Abbildung 15. Drehregler

Kanalfunktionen

Pan/AUX: Pan-Funktion, AUX-Eingänge und AUX-Ausgänge.
Tuner: Feinabstimmung fur ein Instrument, das uber den ausgewählten Kanal wiedergegeben wird.
ToneMatch: Proprietäre ToneMatch Presets für bestimmte Instrumente und Mikrofone.
zEQ: Bestandteil des ausgewählten ToneMatch Presets; Regler für Bass-/Mittel-/Hochfrequenzen des Instruments oder Mikrofons.
Para-EQ: Parametrische EQ-Regler fur die einzelnen Kanäle.
Kompressor/Gate: Gate-, Kompressions-, Limiter-, De-Esser- und Bassdrum-Presents mit einstellbaren Parametern.
Mod: Verschiedene Modulationseffekte wie Chorus, Flanger, Phaser und Tremolo.
Delay: Drei Delay-Arten und Tap-Tempo-Delay.
Hall: Hall auf einen ausgewählten Kanal anwenden (auch für Main- oder AUX-Sends möglich).

Globale Funktionen

Halltyp: Ausgewählten Halltyp auf alle Masterausgangskanäle oder AUX-Sends anwenden.
Systemeinstellungen: Zugriff auf die Geräteinstellungen.
Szenen: Auftrittsszenen speichern und laden (Momentaufnahme mit den kompletten Einstellungen des Systems).

Klang eines Kanals bearbeiten

Die CH-Bearbeitungsfunktionen (Pan/AUX, Tuner, ToneMatch, zEQ, Para-EQ, Kompressor/Gate, Mod, Delay und Hall)ieten Einstellungen für ausgewählte Kanäle.

So wird ein Kanalbearbeitet:

1. Die CH-Bearbeitungstaste 1, 2, 3, 4 (jeweils T4S und T8S), 5, 6, 7 oder 8 (nur T8S) drücken. Der ausgewählte Kanal wird oben links im Display angezeigt.
2. Eine CH-Bearbeitungsfunktion mit dem Drehregler auswahlen.
3. Die Einstellungen für die Funktion gemäß den nachfolgenden Anweisungen anpassen.

Hinweis: Es kann immer nur ein Kanal beareritet werden, nicht mehrere Kanäe gleichzeitig.
Wird eine CH-Bearbeitungstaste gedrückt, so kann nur der ausgewählte Kanal beareritet werden.

Pan-/AUX-Funktionen

Mit der Pan-/AUX-Funktion werden die Audiosignale an den Masterausgang (L oder R), den AUX-IN-Regler oder AUX-Send geleitet.

Pan-Funktion

Mit dem Regler „Pan" werden die einzelnen Kanäle an die richtige Position im Stereo-Mix gesendet.

1. Den linken Edit-Control-Regler drucken oder drehen und im Menu die Option „Pan“ wahlen.
2. Den Regler Pan drehen und den Line-Ausgang von L auf R einstellen.

AUX Input 5/6 (9/10) [AUX-Eingang 5/6 (9/10)]

Über den AUX-Eingang 5/6 (9/10) wird eine Line-Pegel-Audioquelle angeschlossen (z. B. ein Mobilgerät).

1. Den linken Regler drücken oder drehen und im Menu die Option „AUX In 5/6" (AUX-Eingang 5/6) wahren.
2. Den Regler 5 Lvl (Pegel 5) oder 6 Lvl (Pegel 6) drehen und den Signalpegel fur Kanal 5 bzw. Kanal 6 einstellen.
3. Den Regler 5 Lvl (Pegel 5) bzw. 6 Lvl (Pegel 6) drucken und zu 5 Pan (Pan-Funktion 5) bzw. 6 Pan (Pan-Funktion 6) wechseln. Den Regler Pan drehen und die Pan-Funktion von L auf R einstellen.

Eingangssignale an AUX-Ausgabe leiten

Die AUX-Funktion sendet Signale fur verschiedene Signalverarbeitungs-, Aufnahme- und Beschallungsanwendungen an zwei AUX-Ausgänge (T4S) bzw. vier AUX-Ausgänge (nur T8S). Der Signalpegel der einzelnen AUX-Ausgänge kann eingestellt werden:

Hinwels: Zum Stummschalten des AUX-Ausgangs den Regler Level (Pegel) drücken. Zum Aufheben der Stummschaltung erneut drucken.

1. Den Regler Menu (Menu) drucken oder drehen und einen AUX-Send auswahlen.
2. Den Regler Level (Pegel) drehen und den Signalpegel des ausgewählten Kanals einstellen.
3. Den Regler Tap drehen und den gewünschten Tap-Punkt im Tap-Menu markieren.

A. Dry: After Preamp (Trocken: Nach Vorverstärkung) - Das absolut „trockene" (unverarbeitete) Signal wird direkt nach der Vorverstärkung weitergeleitet.
B. Pre: With EQ & Fx (Vor: Mit EQ und Effekten) - Das Signal wird nach der Vorverstärkung und Effektverarbeitung weitergeleitet.
C. Post: After Fader (Nach: Nach Fader) - Das Signal wird nach erfolgter Lautstärkeregelung und Verarbeitung, weitergeleitet.

1. Den Tap-Punkt durch Drücken auf Select (Auswahlen) bestätigten oder den Vorgang durch Drücken auf Cancel (Abbrechen) ohne Änderungen abbrechen. Der Name des derzeit ausgewählten Tap-Punkts wird in fetter Schrift angezeigt.

Tuner

Für die einzelnen Eingangskanäle steht jeweils ein unabhängiger Tuner bereit. Unten im Display wird die gespiefte Note angezeigt. Bei der Feinabstimmung wird eine Tonhöhenanzeige im Display eingeblendet, aus der ersichtlich wird, ob eine erhöhte oder erniedrigte Note vorliegt. Die Tonhöhe des Instruments so einstellen, dass der Cursor in der Mitte des Displays liegt.

Hinweis: Zur lautlosen Feinabstimmung die Stummschaltungstaste fur den entsprechenden Kanal drucken.

Die Referenztonhe mit der Transpositionsfunktion um zwei Halbtone nach oben oder unter verändern oder die Feinabstimmung anhand der Referenztonhe prazise einstellen.

Bedienung

ToneMatch Preset auswahlen

Die ToneMatch Funktion bestimmmt ein ToneMatch Preset für Ihr Instrument oder Mikrofon. Diese proprietäre Technologie optimiert die Systementzerrung, sodass der naturgetreue Klang des jeweiligen Instruments oder Mikrofons erhalten bleibt. Die Presets sind in Kategorien gegliedert und werden für die einzelnen Kanäle unabhängig festgelegt.

1. Den Drehregler Category (Kategorie) drehen und die gewünschte Option in der Kategorienliste markieren.

1. Die Option durch Drücken auf Select (Auswahlen) bestätigten oder die Liste durch Drücken auf Cancel (Abbrechen) ohne Änderungen schreiben.
2. Wenn Select (Auswahlen) gedrückt wurde, den Regler Preset drehen und die gewünschte Option in der Preset-Liste markieren.
3. Die Option mit Select (Auswahlen) bestätigten oder die Liste mit Cancel (Abbrechen) ohne Änderungen schlieben.

zEQ anpassen

Die zEQ-Funktion ist ein Bestandteil der ToneMatch Preset-Technologie. Hiermit werden die Bass-/Mittel-/ Hochfrequenzen des Instruments oder Mikrofons eingestellt.

Zum Einstellen der zEQ den Drehregler unter dem entsprechenden Frequenzband drehen.

Hinweis: Soll ein bestimmtes Frequenzband deaktiviert werden, den zugehörigen Drehregler drücken. Zum Aktivieren erneut drucken.

Para-EQ anpassen

Die Para-EQ-Funktion umfasst drei parametrische Entzerrungen für eine benutzerdefinierte Mittenfrequenz zwischen 50 Hz und 16 kHz.

Hinweis: Sollen die Para-EQ-Einstellungen deaktiviert werden, den Regler Select (Auswahlen) drucken. Zum Aktivieren erneut drucken.

1. Select (Auswahlen) drucken oder drehen und das Para-EQ-Band 1-3 auswahlen.
2. Den Regler Level (Pegel) drehen und den Boost-/Cut-Pegel auf einen Wert zwischen -15 dB und +15 dB einstehen.
3. Den Regler Freq (Frequenz) drehen und die Mittenfrequenz auf einen Wert zwischen 50 Hz und 16 kHz einstellen.
4. Den Regler Freq (Frequenz) drücken und zur Bandbreite wechseln. Den Regler Width (Breite) drehen und die Breite der Glockenkurve um die Mittenfrequenz auf 0,20 Oktaven bis 5,00 Oktaven einstellen.

Kompressor-/Gate-Funktionen

Die Kompressor-/Gate-Funktion umfasst Gate-, Kompressions-, Limiter-, De-Esser- und Bassdrum-Presents mit einstellbaren Parametern.

Hinweis: Sollen die Kompressor-/Gate-Einstellungen deaktiviert werden, den Regler Type (Typ) drücken. Zum Aktivieren erneut drücken.

Hinweis: Es ist nur ein Effekt pro Kanal möglich.

1. Den Drehregler Type (Typ) drehen und die gewünschte Option in der List der Kompressor-/Gate-Effekte markieren:

A. Compressor 1: Light (Kompressor 1: Leicht) - Kompressor mit voreingestelltem niedrigem Kompressionsverhältnis und variablen Schwellen- und Verständungsgarametern. Ideal als Allzweckkompressor für die meisten Instrumente und Mikrofone, bei denen nur eine minimale Pegelkontrolle erforderlich ist.
B. Compressor 2: Medium (Kompressor 2: Mittel) - Kompressor mit voreingestellt mittlerem Kompressionsverhältnis und variablen Schwellen- und Verstärkungsparametern. Ideal für Basse, Gitarren, Keyboards und Stimmen, die eine dezente Pegelkontrolle erfordern.
C. Compressor 3: Heavy (Kompressor 3: Schwer) - Kompressor mit voreingestelltem hohem Kompressionsverhältnis und variablen Schwellen- und Verständungsgarametern. Ideal für laute Instrumente (z. B. Blasinstrumente und Schlagzeug) und kräftige Stimmen, für die eine starke Pegelkontrolle unabdingbar ist.
D. Limiter - Harter Limiter mit voreingestelltem Verhältnis (∞:1) und variablen Schwellen- und

Verständungssparatemern. Ideal für sehr laute Instrumente (z. B. Schlagzeug), sodass der Kanal nicht durch Spitzenpegel überlastet wird.

E. De-Esser - Verketteter Kompressor mit voreingestelltem Kompressionsverhältnis und variablen Schwellen- und Verstärkungsparametern. Vermindert Zischgeräusche in den Stimmen.
F. Noise Gate - Noise Gate mit voreingestellter kurzer Anstiegszeit, variabler Schwelle und variabler Abfallzeit. Ideal zum Unterdrücken unerwünschter Gerausche von Mikrofonen und Instrumenten.
G. KickGate 1: Regular (KickGate 1: Normal) - Gate mit voreingestellter Anstiegszeit und variablen Schwellen- und Anstiegszeitparametern. Diese propietäre Bose® Technologie ist speziell für Bassdrums ausgelegt. Das robuste Gate erzeugt die maximale Veränderung ohne Rückkopplung, sodass die Bassdrum über das PA-System so laut wie möglich wiedergegeben wird.
H. KickGate 2: Fast (KickGate 2: Schnell) - Wie KickGate 1, jedoch für schnelleres Tempo. Diese Einstellung ist bei einer Bassdrum mit Doppelfußmaschine zu verwenden.

1. Die Option durch Drücken auf Select (Auswahlen) bestätigten oder die Liste durch Drücken auf Cancel (Abbrechen) ohne Änderungen schlieben.
2. Kompressor 1-3, Limiter, De-Esser. Den Regler Thresh (Schwelle) drehen und die Eingangsschwellenpegel (Triggerpegel) auf einen Wert zwischen -50 dB und 0 dB einstehen. Den Regler Gain (Verstärkung) drehen und die Verstärkung auf einen Wert zwischen 0 dB und 30,0 dB einstehen. Der Verstärkungsbalken oberhalb des Reglers zeigt das Ausmaß der Verstärkungsreduktion. Diese Anzeige hilft beim Einstellen des Schwellenwerts.
   Noise Gate: Den Regler Thresh (Schwelle) drehen und die Eingangsschwellenpegel (Triggerpegel) auf einen Wert zwischen -90 dB und -30 dB einstellen. Den Regler Speed (Geschwindigkeit) drehen und die Schliebzeit des Gates auf einen Wert zwischen 0% (schnell) und 100% (langsam) einstellen. Den Regler Ramp (Ramp) drehen und die Steigung des Gates auf einen Wert zwischen 0% (horizontal) und 100% (vertical) einstellen.
   KickGate 1-2: Den Regler Thresh (Schwelle) drehen und die Eingangsschwellenpegel (Triggerpegel) auf einen Wert zwischen -20 dB und 0 dB einstehen. Den Regler Tight (Straffheit) drehen und die Straffheit (Geschwindigkeit, mit der das Gate geschlossen wird) auf einen Wert zwischen 0% (langsam) und 100% (schnell) einstehen.

KlickGate

Die proprietäre Bose® Technologie des KickGates erhöht die Lautstärke einer Bassdrum, ohne dass eine Rückkopplung mit dem Mikrofon entsteht. Im Kompressor-/Gate-Menu stehen zwei KickGate-Einstellungen zur Auswahr.

1. Ein geeignetes Mikrofon anschließen.
2. Ein passendes ToneMatch* Preset auswahlen.
3. Den Trimregler für den Kanaleingang verändern, bis die Eingangskanal-LED bei der lautesten Bassdrum rot leuchtet. Dann den Trimregler leicht reduzieren, bis die LED grün leuchtet. Damit wird der Trimpegel für den Kanaleingang optimiert.
4. Die Option Comp/Gate (Kompressor/Gate) mit dem Drehregler auswahlen.
5. Den Regler Type (Type) drehen. In der listened die Option KickGate 1: Regular (KickGate 1: Normal) oder KickGate 2: Fast (KickGate 2: Schnell) markieren und Select (Auswahlen) drücken. KickGate 2 wahren, wenn eine Bassdrum mit Doppelfußmaschine verwendet wird.
6. Die Bassdrum spielen und die Lautstärke auf das gewünschte Performance-Level einstellen.
7. Die Bassdrum so leise如果玩家, wie dies fur den Auftritt vorgesehen ist, und prufen, ob sie noch zu horen ist.
8. Beim leisen Spieler den Pegel für Thresh (Schwelle) anpassen, bis ein Teil der Bassdrum-Schläge abgeschritten wird. Dann den Pegel für Thresh (Schwelle) um 3 dB vermindern.
9. Die Bassdrum mit normaler Lautstärke speien. Den Regler Tight (Straffheit) gegen den Uhrzeigersinn drehen. Hiermit wird die Straffheit vermindert, und der Klang wird „gewaltiger". Die Straffheit kann auf einen Wert zwischen 0% (langsam) und 100% (schnell) eingestellt werden.

Modulationseffekte

Mit der Mod-Funktion werden Modulationseffekte angewendet.

Hinweis: Sollen die Mod-Einstellungen deaktiviert werden, den Regler Type (Typ) drucken. Zum Aktivieren erneut drucken.

1. Den Drehregler Type (Typ) drehen und die gewünschte Option in der Liste der Modulationstypen markieren:

A. Chorus 1: Brite (Chorus 1: Strahlend) - Reichhaltiger, schillender Chorus, ideal für akustische Instrumente. Mit einstellbaren Mix-, Tiefen- und Geschwindigkeitsparametern.
B. Chorus 2: Warm - Ahnlich wie Chorus 1, jedoch mit etwas weniger hohen Frenzen. Mit einstellbaren Mix-, Tiefen- und Geschwindigkeitsparametern. Ideal für E-Gitarren/E-Basse.
C. Chorus 3: Dark (Chorus 3: Dunkel) - Ähnlich wie Chorus 2, jedoch mit weniger hohen Frenzen und damit einer dunkleren Klangfarbe. Mit einstellbaren Mix-, Tiefen- und Geschwindigkeitsparametern. Ideal für E-Gitarren/E-Basse.
D. Flanger 1: Tape (Flanger 1: Band) - Band-Flanger ohne Rückkopplung. Mit einstellbaren Mix-, Tiefen- und Geschwindigkeitsparametern. Ideal als Effekt für E-Gitarren/E-Bässe.
E. Flanger 2: Feedback (Flanger 2: Rückkopplung) - Wie Flanger 1, jedoch mit voreingestelltem Rückkopplungseffekt.
F. Phaser 1: Stomp (Phaser 1: Stampfen) - Klassischer „Stompbox“-Phaser. Mit voreingestelltem breitem Verlauf und variablen Geschwindigkeits- und Rückkopplungssparatemern. Ideal als Effekt für E-Gitarren/E-Basse und Keyboards.
G. Phaser 2: Rack - Klassischer Rack-Phaser. Mit positivem Mixtyp und variablen Geschwindigkeits- und Rückkopplungssparatemtern. Ideal als Effekt für E-Gitarren/E-Basse und Keyboards.
H. Phaser 3: Warm - Klassischer Phaser. Mit positivem Mixtyp und variablen Geschwindigkeits- und Rückkopplungssparatemtern. Ideal als Effekt für E-Gitarren/E-Basse und Keyboards.
I. Phaser 4: Brite (Phaser 4: Strahlend) - Phaser ohne Bass. Mit positivem Mixtyp und variablen Geschwindigkeits- und Rückkopplungssparatemern. Ideal als Effekt fur E-Gitarren und Keyboards.
J. Tremolo - Tremolo-Effekt mit variablen Geschwindigkeits- und Tiefenparametern. Ideal als Effekt für Gitarren, Keyboards und Mundharmonikas.

1. Die Option durch Drücken auf Select (Auswahlen) bestätigten oder die Liste durch Drücken auf Cancel (Abbrechen) ohne Änderungen schlieben.
2. Chorus 1-3, Flanger 1-2: Den Regler Mix drehen und den gewünschten Mix aus „trockenem" und moduliertem Signal einstellen. Den Regler Depth (Tiefe) drehen und die Abweichung der Tonhoe vom ursprünglichen Eingangssignal festlegen. Anschliebend den Regler Depth (Tiefe) drucken. Der Parameter Speed (Geschwindigkeit) wird angezeigt. Den Regler Speed (Geschwindigkeit) drehen und die Modulationsgeschwindigkeit der Tonhoe einstellen.

Phaser 1-4: Den Regler Speed (Geschwindigkeit) drehen und die Modulationsgeschwindigkeit der Tonhöhe einstellen. Den Regler Fdbk. (Rückkopplung) drehen und den Hall für die Modulation einstellen.

Tremolo: Den Regler Speed (Geschwindigkeit) drehen und die Modulationsgeschwindigkeit der Lautstärke einstellen. Den Regler Depth (Tiefe) drehen und die Abweichung der Lautstärke vom ursprünglichen Eingangssignal festlegen.

Delays hinzufugen

Mit der Verzögerungsfunktion wird eine digitale oder analoge Verzögerung bzw. eine Bandverzögerung eingefegt.

Hinweis: Sollen die Verzogungseinstellungen deaktiviert werden, den Regler Type (Typ) drücken. Zum Aktivieren erneut drücken.

1. Den Drehregler Type (Typ) drehen und die gewünschte Option in der List der Verzogerungstypen markieren:

A. Digital Delay (Digitale Verzögerung): Direkter digitaler Delay-Effekt, bei dem die Wiederholungen unverfürbt bleiben. Mit einstellbaren Mix-, Zeit- und Rückkopplungssparametern. Ideal für Gitarren, Schlagzeug und Stimmen.
B. Analog Delay (Analoge Verzögerung): Klassischer analoger Delay-Effekt, bei dem die Wiederholungen fortlaufend schwacher werden. Mit einstellbaren Mix-, Zeit- und Rückkopplungssparatemtern. Ideal für Gitarren, Schlagzeug und Stimmen.
C. Tape Delay (Bandverzogierung): Klassischer Band-Delay-Effekt, bei dem die Wiederholungen noch schwäch er als bei der analogen Verzogierung werden. Ideal für Gitarren, Blasinstrumente, Mundharmonikas und Stimmen.

1. Die Option durch Drücken auf Select (Auswahlen) bestätigten oder die Liste durch Drücken auf Cancel (Abbrechen) ohne Änderungen schreiben.
2. Den Regler Time (Zeit) drehen und die Verzögerungszeit in Schritten von 5 ms einstellen. Den Regler Time (Zeit) drücken und das gewünschte Verzögerungstempo eingeben.
3. Den Regler Mix drehen und den gewünschten Mix aus „trockenem" Signal (0 %) und moduliertem Signal (100 %) einstellen.
4. Den Regler Mix drücken. Die Einstellung Fdbk. (Rückkopplung) wird angezeigt. Den Regler Fdbk. drehen und die Verzogerungsrückmeldung einstellen.

Hall hinzufugen

Die Hallfunktion wird einen benutzerdefinierbaren Halleffekt auf den ausgewählten Kanal an. Anweisungen zum Auswahlen des Halltyp siehe „Halltyp ausgehalten" auf Seite 27.

Hinweis: Zum Stummschalten der Halleffekte den Regler Mix drücken. Zum Aufheben der Stummschaltung erneut drucken.

1. Den Regler Menu (Menü) drücken oder drehen und den Ausgang auswahlen, an den der Halleffekt gesendet werden soll.
2. Den Regler Mix drehen und den gewünschten Mix aus „trockenem" Signal (0 %) und moduliertem Signal (100 %) einstellen.
3. Den Regler Bright (Strahlend) drehen und die hohen Freqenzen des Halls fur den ausgewählten Kanal entzerren.

Globale Funktionen

Die globalen Funktionen umfassen Einstellungen fur den allgemeinen Betrieb des Mischpults und aller Kanäle.

Halltyp auswahlen

Die Funktion „Reverb Type" (Halltyp) bestimmt den Halltyp für alle Eingangskanäle. Die Abklingzeit ("Time", Zeit) und die Balance ("Bal") sind einstellbar. Die Balance regelt das Verhältnis zwischen frühen und später Reflexionen.

Hinweis: Zum Stummschalten des Halls den Regler Type (Typ) drücken. Zum Aufheben der Stummschaltung erneut drucken.

1. Die Option Reverb Type (Halltyp) mit dem Drehregler ausgehalten.
2. Den Regler Menu (Menu) drücken oder drehen und den Ausgang auswahlen, an den der Halleffekt gesendet werden soll. An die Main- und AUX-Sends kann jeweils ein anderer Halltyp gesendet werden.
3. Den Regler Type (Typ) drehen und die Liste der Halleffekte anzeigen:

A. Plate (Platte): Klanggeführ wie mit einer typischen Studio-Hallplatte. Mit einstellbaren Zeit- und Balanceparametertern (Verhältnis zwischen frühen und späteren Reflexionen).
B. Small (Klein): Klanggefuhl wie in einem kleinen Raum. Mit einstellbaren Zeit- und Balanceparametern (Verhältnis zwischen frühen und späteren Reflexionen).
C. Medium (Mittel): Klanggeführ wie in einem mittelgroßen Raum. Mit einstellbaren Zeit- und Balanceparametertern (Verhältnis zwischen frühen und späteren Reflexionen).
D. Large (Groß): Klanggeführ wie in einem großen Raum. Mit einstellbaren Zeit- und Balanceparametern (Verhältnis zwischen frühen und späteren Reflexionen).
E. Cavern (Höhle): Klanggeführ wie in einem extrem große Raum. Mit einstellbaren Zeit- und Balanceparametern (Verhältnis zwischen frühen und späteren Reflexionen). Einzigartiger, interessanter Halleffekt.

1. Den Regler Type (Typ) drehen und den gewünschten Halltyp in der List der Halleffekte markieren.
2. Zum Auswahlen den Regler Type (Typ) drucken.
3. Durch Drehen des Reglers Time (Zeit) wird die Abklingzeit des ausgewählten Hallmodells eingestellt. Beim Mindestwert für die Abklingzeit (0%) wird diekleinste RaumgroBe simuliert, die fur den derzeit ausgewählten Halltyp bereitsteht, beim Hochstwert (100%) entsprechend die groBe verfugbare RaumgroBe. Fur jedem Halltyp gelten andere Abklingzeiten, die jeweils fur den ausgewählten Modelltyp optimal sind. Mit dem Parameter „Reverb Decay" (Hallabklingzeit) lassst sich die Hallzeit zwischen den optimalen Werten fur den ausgewählten Hallmodelltyp einstellen.
4. Den Regler Time (Zeit) drücken und zur Option Bal. (Balance) wechseln. Den Regler Bal. (Balance) drehen und das Verhältnis zwischen frühen und später Reflexionen einstellen ( 0% = nur frühe Reflexionen, 100% = nur später Reflexionen).

Utilities in den Systemeinstellungen

Die Funktion „Prefs“ umfasst verschiedene Systemeinstellungen.

1. Die Option Prefix (Systemeinstellungen) mit dem Drehregler auswahlen.
2. Den Regler Menu (Menu) drehen und die gewünschte Einstellung in der Liste auswahlen. Den Regler Select (Auswahlen) drücken. Die ausgewählte Einstellung wird angezeigt:
3. Status: Zeigt die Effekte an, die den Eingangskanänen zugewiesen sind (nicht editierbar).

Dly = Delay (Verzögerung)

Rev = Reverb (Hall)

• Input Level (Eingangsgespel): Eingangsgespelangeien mit Spitzenpegelangeien für alle Eingangskanäe. Zum Zurücksetzen aller Spitzenpegelangeien den Regler Reset (Zurücksetzen) drücken. Dieses Display hilft beim Einstellen des Trimpegels für den Kanaleingang (siehe „Eingangsverständlung und Ausgangslautstärke optimieren" auf Seite 17). Zum Überwachen des Pegels an den AUX-Eingängen den Regler AUX In drücken. (Nur beim T8S: Zum Überwachen des Pegels an den Eingängen 5-8 den Regler „Ch 5-8" drücken.)

Output Level (Ausgangspegel): Ausgangspegelanzeigen für alle Ausgänge (Hauptausgang [L], Hauptaunggang [R], USB [L] und USB [R]). Zum Überwachen des Pegels an den AUX-Ausgängen den Regler AUX drucken.

• Master Out EQ (Masterausgang-EQ): Die Masterausgang-EQ besteht aus einem 6-Band-Grafik-Equalizer am Master-Mixausgang. Den zu verstärkenden oder zu dampfenden Frequenzbereich mit dem mittleren Regler auswahlen und den Pegel mit dem Regler Level (Pegel) auf einen Wert zwischen +18 dB und -18 dB einstehen.

• USB Typ B to PC (USB Typ B an PC): Ausgewählte Quelle über den linken und rechten USB-Ausgangskanal an den Computer senden. Mögliche Quellen: „Ch1-4" (nur T8S: „Ch5-8”), „AUX In“, „Master“ oder „AUX Out 1-2“ (AUX-Ausgang 1-2; nur T8S: „AUX Out 3-4" [AUX-Ausgang 3-4]).

1. Den Regler Left/Right (Links/Rechts) drehen und eine Quelle markieren.
2. Die Quelle durch Drücken auf Select (Auswahlen) bestätigen oder den Vorgang durch Drücken auf Cancel (Abbrechen) ohne Änderungen abbrechen.

3. Den Regler Menu (Menu) drehen und zur Menüliste „Prefix" (Systemeinstellungen) zurückkehren.

4. USB Typ B from PC (USB Typ B von PC): Linken und rechten USB-Kanal vom Computer an ein bestimmtes Ziel am Mischpult senden (.None" [Keine], .AUX In" oder .Master").

1. Den Regler Left/Right (Links/Rechts) drehen und ein Ziel markieren.
2. Das Ziel durch Drücken auf Select (Auswahlen) bestätigen oder den Vorgang durch Drücken auf Cancel (Abbrechen) ohne Änderungen abbrechen.

3. Den Regler Menu (Menü) drehen und zur Menüliste „Prefs" (Systemeinstellungen) zurückkehren.

4. USB Typ A-Playback (USB Typ A-Wiedergabe): Ein USB Typ A-Flash-Laufwerk anschließen und Dort gespeicherte WAV-/MP3-Dateien wiedergeben. Im Menu den Ordner mit den WAV-/MP3-Dateien auswahlen, die wiederzugebende Datei ausgehalten und den Pegel durch Drehen des Reglers Level (Pegel) einstehen.

• Versions (Versionen): Versionsstand der DSP-Firmware.

• ToneMatch: [(1) T4S/T8S gespeicherten ToneMatch Presets. Die aktuellen Preset-Speicherbanken sind unter www.Bose.com/livesound zu finden.

• L1 Power Stand (L1 Standfuß): Wenn das System an einen Standfuß des L1* Model 1S/II angeschlossen ist, wird die Meldung Connected (Verbunden) im Display angezeigt.

Szenen laden und speichern

Eine Szene ist eine Momentaufnahme mit den kompletten Einstellungen des T4S/T8S ToneMatch Mischpults.

• Eine Szene umfasst alle ToneMatch Mischpulteinstellungen sowie den Status der Tasten Stummschaltung, Effekt-Stummschaltung und CH-Bearbeitung.
• Kanal-Trim, Kanallautstärke, Masterlautstärke, Kopfhörerpegel sowie die Stellung des Phantomspeisungsschalters werden nicht in einer Szene festgehalten.

Das T4S/T8S bietet drei Arten von Szenen:

(5) Bose Szenen: Schreibgeschützte, werkseitig voreingestelle Szenen. Diese Szenen konnen weder bearbeitet noch überschreiben werden.
(10) Benutzerspezifische Szenen: Benutzerdefinierbare Szenen, in denen die am früigsten verwendeten Einstellungen gespeichert und abgerufen werden können. Diese Szenen lessen sich beliebig oft überschreiben (aktualisieren).
(1) Freigegebene Szene: Benutzerdefinierbare Szene für Einstellungen, die an andere Benutzer mit einem T4S/T8S ToneMatch Mischpult weitergegeben werden konnen. Diese Szene kann über die L1® Updater Software (unter www.Bose.com/livesound erhältlich) auf einen Computer hochgeladen werden.

So wird eine Szene geladen:

1. Die Option Scenes (Szenen) mit dem Drehregler auswahlen.
2. Den Regler Load (Laden) drehen und den Name der gewünschten Szene in der Listemarkieren. Der Name der derzeit geladenen Szene wird in fetter Schrift angezeigt.
3. Die Szene durch Drücken auf Select (Auswahlen) bestätigten oder die Liste durch Drücken auf Cancel (Abbrechen) ohne Änderungen an der Einstellung schreiben.

Hinwels: Wenn der Regler Select (Auswahlen) oder Cancel (Abbrechen) nicht innerhalb von 10 Sekunden gedrückt wird, kehrt das Display wieder zum Bildschirm „Scenes" (Szenen) zurück. Es wird keine Änderung vorgenommen, und die derzeit geladene Szene wird im Bildschirm angezeigt.
4. Wenn „Select“ (Auswahlen) gedrückt wurde, wird die Frage „Are you sure?“ (Sind Sie sicher?) eingeblendet. Die Szene durch Drücken auf Yes (Ja) laden oder den Vorgang durch Drücken auf Cancel (Abbrechen) ohne Änderungen an der Szeneneinstellung abbrechen.

Hinweis: Wenn der Regler Yes (Ja) oder No (Nein) nicht innerhalb von 10 Sekunden gedrückt wird, keht das Display wieder zum Bildschirm „Scenes" (Szenen) darüber. Es wird keine Änderung vorgenommen, und die derzeit geladene Szene wird im Bildschirm angezeigt.

So wird eine Szene gespeichert:

1. Die Option Scenes (Szenen) mit dem Drehregler auswahlen. Die derzeit geladene Szene wird angezeigt.

1. Den Regler Save (Speichern) drehen und die zu speichernde Szene markieren. Die Auswahl mit Select (Auswahlen) bestätigen oder die Listet mit Cancel (Abbrechen) schlieben.

Hinweis: Wenn der Regler Select (Auswahlen) oder Cancel (Abbrechen) nicht innerhalb von 10 Sekunden gedrück wird, kehrt das Display wieder zum Bildschirm „Scenes" (Szenen) darüber. Es wird keine Änderung vorgenommen, und die derzeit geladene Szene wird im Bildschirm angezeigt.

1. Wenn Select (Auswahlen) gedrückt wurde, den Name der Szene im Bildschirm „Rename" (Umbenennen)ändern. Alternativ Save (Speichern) drücken, den Name unverändert übernehmen und mit Schritt 4 fortfahren.

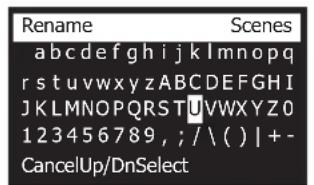

So wird der Szenenname vor dem Spelchern geändert:

Der Szenenname kann mit den nachfolgenden Bearbeitungsoptionen geändert werden. Anschließend den Regler „Save" (Speichern) drücken und mit Schritt 4 fortfahren.

• Zeichen auswahlen und ändern: Im Bildschirm „Rename" (Umbenennen) den Regler Cursor drehen und das zu ändernde Zeichen oder die zu ändernde Zeichenposition markieren. Den Regler Select (Auswahlen) drehen und das Zeichen ändern.
• Zeichentabelle: Im Bildschirm „Rename" (Umbenennen) den Regler Cursor drehen und das zu ändernde Zeichen markieren. Den Regler Select (Auswahlen) drücken. Die Zeichentabelle wird angezeigt. Durch Drehen des Reglers Select (Auswahlen) bewegt sich der Cursor nach links oder rechts. Durch Drehen des Reglers Up/Dn (Nach oben/unten) bewegt sich der Cursor nach oben oder unten. Das gewünschte Zeichen markieren und Select (Auswahlen) drücken. Das Zeichen wird an der ausgewählten Position übernommen.

• Funktionen zum Entfernen, Einfugen und Löschen: Im Bildschirm „Rename" (Umbenennen) den Regler Cursor drehen und den Cursor an die gewünschte Position bringen. Den Regler Cursor drücken. Ein Menu mit besonderen Bearbeitungsfunktionen wird eingeblendet. Den Regler Select (Auswahlen) drehen und die gewünschte Funktion markieren. Den Regler Select (Auswahlen) drucken. Die Funktion wird ausgeführrt.

Clear Character (Zeichen entfernen): Das mit dem Cursor markierte Zeichen wird durch ein Leerzeichen ersetzt.

Clear All (Alle entfernen): Die gesamte Textzeile wird entwickelnt.

Clear to End (Bis zum Ende entfernen): Der gesamte Text rechts vom Cursor (auch das markierte Zeichen) wird entfernt.

Insert (Einfugen): Links vom markierten Zeichen wird ein Leerzeichen eingefegt.

Delete (Löschen): Das mit dem Cursor markierte Zeichen und Leerzeichen werden entfernt.

1. Die Frage „Are you sure?" (Sind Sie sicher?) wird eingeblendet. Die Szene durch Drücken auf Yes (Ja) speichern oder den Vorgang mit No (Nein) ohne Speichern der Szene abbrechen.

Eine Szene teilen

Soll eine erstellte Szene an einen anderen Benutzer mit T4S/T8S ToneMatch Mischpult weitergegeben werden, diese Szene als freigegebene Szene unter [To Shared Scene] (Freigegebene Szene) speichern. Mit dem L1® Updater die freigegebene Szene auf den Computer hochlagen und dann die Daten an den Computer eines anderen T4S/ T8S Benutzers übertragen. Der andere T4S/T8S Benutzer kann die Szene mit dem L1 Updater auf das T4S/T8S herunterlagen. Der L1 Updater ist unter www.Bose.com/livesound zu finden.

So wird eine freigegebene Szene gespeichert:

1. Die freiizugebende Szene laden (siehe „So wird eine Szene geladen" auf Seite 31).
2. Den Regler Save (Speichern) drucken. Die Szenenliste wird eingeblendet.
3. Den Regler Select (Auswahlen) drehen und die Option [To Shared Scene] (Freigegebene Szene) markieren. Die Auswahl mit Select (Auswahlen) bestätigen oder die listened mit Cancel (Abbrechen) schreiben.

1. Wenn Select (Auswahlen) gedrück wurde, den Name der Szene im Bildschirm „Rename" (Umbenennen)ändern (siehe „So wird der Szenenname vor dem Speichern geändert" auf Seite 32). Soll der bisherige Name beibehalten werden, stattdessen mit Schritt 5 fortfahren.

Bedienung

1. Den Regler Save (Speichern) drucken. Die Szene wird als freigegebene Szene gespeichert.
2. Die Frage „Are you sure?“ (Sind Sie sicher?) wird eingeblendet. Die Szene durch Drücken auf Yes (Ja) speichern oder den Vorgang mit No (Nein) ohne Speichern der Szene als freiigegebene Szene abbrechen.

Hinweis: Wenn der Regler Yes (Ja) oder No (Nein) nicht innerhalb von 10 Sekunden gedrückt wird, keht das Display wieder zum Bildschirm „Scenes" (Szenen) darüber. Es wird keine Änderung vorgenommen, und die derzeit geladene Szene wird im Bildschirm angezeigt.

1. Den Regler Shared (Freigegeben) drücken, um zu bestätigen, dass die Szene als freigegebene Szene gespeichert wird.

Hinweis: Das T4S/T8S bietet nur einen einzigen Speicherplatz fur eine freigegebene Szene. Sobald eine Szene als freigegebene Szene gespeichert wird, wird die zuvor gespeicherte freigegebene Szene überschreiben.

Weitere Informationen zur L1^® Updater Anwendung zum Herunterladen von Szenen vom Computer sowie zum Hochladen von Szenen auf den Computer sind unter www.Bose.com/livesound zu finden.

Bose Szenen

Die fünf Bose Szenen dieren als Beispiele und Ausgangspunkt. Nach dem Laden einer Bose Szene ist es möglich, die Einstellungen zu ändern und die Szene dann als eigene oder freiigegebene Szene zu speichern.

Werkseinstellungen

These Szene setzt das Mischpult auf die Einstellungen zurück, die im Werk festgelegt wurden. Wenn these Szene geladen wird, werden alle Änderungen an der derzeit geladenen Szene aufgehoben.

HInwels: Eine Liste der Werkseinstellungen fur alle Effekte ist unter „Werkseinstellungen" auf Seite 42 zu finden.

Bedienung

Singer/Songwriter

These Szene richtet sich an Singer/Songwriter, die Keyboard oder Gitarre speien und sich gelegentlich von einem MP3-Track begleiten halten.

Abbildung 16. Beispieleinrichtung für „Singer/Songwriter"

Kanaleinstellungen für Szene „Singer/Songwriter"
Mikrofon Gitarre Keyboard Bass AUX In

ToneMatch

CH 1 CH 2 CH 3 CH 4 5/6

Aktiv Aktiv Aktiv

Aktiv

Allgemeine Tasten

Aktiver Bass 1

k.A.

Sprachmikrofone

Stahlsaite mit Piezo

zEQ

Aktiv Aktiv Aktiv

Aktiv

Niedrig Mittel Hoch

Niedrig Mittel Hoch

k.A.

Niedrig0 dB

Mittel0 dB

Hoch0 dB

Niedrig0 dB

Mittel0 dB

Hoch0 dB

Niedrig0 dB

Mittel0 dB

Hoch0 dB

Niedrig0 dB

Mittel0 dB

Hoch0 dB

k.A.

Para-EQ

Bypass

Bypass

Bypass

Bypass

k.A.

Kompressor/Gate

BypassKompressor 2

Bypass Bypass BypassKompressor 2

Kompressor 2

Kompressor 2

k.A.

Mod

BypassChorus1

Bypass Bypass BypassChorus1 Chorus3 Chorus1

Chorus1 Chorus3 Chorus1

Chorus1 Chorus3 Chorus1

k.A.

Delay

BypassDigital

Bypass Bypass BypassDigital

Digital

Digital

k.A.

Hall

Aktiv AktivMittel (Global)

BypassMittel (Global)

BypassMittel (Global)

Mittel (Global)

k.A.

Pan/AUX

CenterAUX 1-2Vor: Mit EQ und Effektien

CenterAUX 1-2Vor: Mit EQ und Effektien

CenterAUX 1-2Vor: Mit EQ und Effektien

CenterAUX 1-2Vor: Mit EQ und Effektien

AUX InPegel 5 Pegel 650 %50 %

Globale Einstellungen

Systemeinstellungen
Aktiver BildschirmUSB an PCUSB von PCMasterausgang	StatusLinks/Rechts:MasterLinks/Rechts:MasterPost-Masterlautstärke
Halttyp
TypUhrzeitBalance	Mittel50 %50 %

Bedienung

DJ/Wiedergabe

Die Szene DJ/Wiedergabe eignet sich fur DJ-Veranstaltungen und die allgemeine Audiowiedergabe. These Einrichtung umfasst zwei Mikrofone sowie entweder ein Mobilgerät, ein Mischpult oder einen Laptop.

Abbildung 17. Beispieleinrichtung fur DJ/Wiedergabe in Stereo

Kanaleinstellungen für Szene DJ/Wiedergabe
Quelle 1 links Quelle 1 rechts Mikrofon Mikrofon AUX In

ToneMatch

Aktiv Aktiv Aktiv Aktiv

Sprachmikrofone

Sprachmikrofone

k.A.

DJ/Wiedergabe

DJ/Wiedergabe

Handmikrofone

Handmikrofone

Flat, zEQ-Steuerungen

Flat, zEQ-Steuerungen

zEQ

Aktiv Aktiv Aktiv Aktiv

Niedrig Mittel Hoch

Niedrig Mittel Hoch

k.A.

Niedrig Mittel Hoch

Niedrig Mittel Hoch

0 dB 0 dB 0 dB

0 dB 0 dB 0 dB

0 dB 0 dB 0 dB

0 dB 0 dB 0 dB

Bypass

Bypass

k.A.

Para-EQ

Bypass

Bypass

Bypass

Bypass

k.A.

Kompressor/Gate

Bypass

Bypass

Bypass

Bypass

k.A.

Limit Limit Kompressor 2 Kompressor 2

Bypass

Bypass

Bypass

Mod

Bypass

Bypass

Bypass

Bypass

k.A.

Chorus1

Chorus1

Chorus3

Chorus1

Delay

Bypass

Bypass

Bypass

Bypass

k.A.

Digital

Digital

Digital

Digital

Hall

Bypass

Bypass

Bypass

Bypass

k.A.

Mittel (Global)

Mittel (Global)

Mittel (Global)

Mittel (Global)

Pan/AUX

Links

Rechts

Center

Center

AUX In

AUX 1-2 50 %

AUX 1-2 50 %

AUX 1-2 50 %

AUX 1-2 50 %

Pegel 5 Pegel 6

Vor: Mit EQ und Effektien

Vor: Mit EQ und Effektien

Vor: Mit EQ und Effektien

Vor: Mit EQ und Effektien

50 % 50 %

Globale Einstellungen

Systemeinstellungen

Aktiver Bildschirm Status

USB an PC Links/Rechts:Master

USB von PC Links/Rechts:Master

Mastersausgang Post-Masterlautstärke

Halltyp

Typ Mittel

Uhrzeit 50 %

Balance 50 %

Bedienung

Ganzi Band

These Szene ist fur Schlagzeug, Bassgitarre, E-Gitarre, Stimmen und MP3-Player ausgelegt.

Abbildung 18. Beispieleinrichtung fur Schlagzeug und Bass

Kanaleinstellungen für Szene Ganze Band
Bassdrum Overhead Overhead Bass Gitarre Mikrofon Mikrofon Mikrofon AUX in

ToneMatch

Aktiv Aktiv

Aktiv Aktiv Aktiv Aktiv

Aktiv

E-Gitarren

Sprachmikrofone

Sprachmikrofone

Sprachmikrofone

k.A.

Percussion

Percussion

Percussion

Aktiver Bass 1

Verträger mit Mikrofon SMS7

Handmikrofone

Handmikrofone

Handmikrofone

zEQ

Aktiv

Aktiv

Aktiv

Aktiv

Aktiv

Aktiv

Aktiv

Aktiv

L

M

H

L

M

H

L

M

H

L

M

H

L

M

H

L

M

H

L

M

H

L

M

H

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

0 dB

Para-EQ

Bypass

Bypass

Bypass

Bypass

Bypass

Bypass

Bypass

Bypass

Kompressor/ Gate

Aktiv

Bypass

Bypass

Aktiv

Bypass

Bypass

Bypass

Bypass

Kick 1

Kompressor 2

Kompressor 2

Kompressor 2

Kompressor 2

Gate

Gate

Gate

Mod

Bypass

Bypass

Bypass

Bypass

Aktiv

Bypass

Bypass

Bypass

Chorus1

Chorus1

Chorus1

Chorus1

Chorus1

Chorus1

Chorus1

Chorus1

Delay

Bypass

Bypass

Bypass

Bypass

Bypass

Bypass

Bypass

Bypass

Digital

Digital

Digital

Digital

Digital

Digital

Digital

Digital

Hall

Bypass

Bypass

Bypass

Bypass

Bypass

Aktiv

Aktiv

Aktiv

Mittel (Global)

Mittel (Global)

Mittel (Global)

Mittel (Global)

Mittel (Global)

Mittel (Global)

Mittel (Global)

Mittel (Global)

Pan/AUX

Center

Center

Center

Center

Center

Center

Center

Center

AUX 1-4

50 %

AUX 1-4

50 %

AUX 1-4

50 %

AUX 1-4

50 %

AUX 1-4

50 %

AUX 1-4

50 %

AUX 1-4

50 %

AUX 1-4

50 %

Trocken: Nach Vorsterärkung

Trocken: Nach Vorsterärkung

Trocken: Nach Vorsterärkung

Trocken: Nach Vorsterärkung

Trocken: Nach Vorsterärkung

Trocken: Nach Vorsterärkung

Trocken: Nach Vorsterärkung

Trocken: Nach Vorsterärkung

Globale Einstellungen

Systemeinstellungen

Aktiver Bildschirm Status

USB an PC Links/Rechts:Master

USB von PC Links/Rechts:Master

Mastersausgang Post-Masterlautstärke

Halttyp

Typ Mittel

Uhrzeit 50 %

Balance 50 %

Werkseinstellungen

In this Abschnitt werden die Einstellungen des T4S/T8S Mischpults beschreiben, die im Werk festgelegt wurden.
These Werkseinstellungen auf dem T4S/T8S können jederzeit wiederhergestellt werden. Hierzu die Szene „Bose Factory Settings" (Bose Werkseinstellungen) laden.

Werkseinstellungen: Kompressor/Gate

Typ Schwelle Verständigung
Kompressor 1: Leicht -16,0 dB 3,0 dB
Kompressor 2: Mittel -16,0 dB 5,0 dB
Kompressor 3: Schwer -16,0 dB 8,0 dB
Limiter -10,0 dB 0 dB
De-Esser -10,0 dB 0 dB
Schwelle Geschwindigkeit
Noise Gate -70,0 dB 50 %
Schwelle Straffheit
KickGate1: Normal -20,0 dB 100 %
KickGate2: Schnell -20,0 dB 100 %

Werkseinstellungen:Delay

Typ	Mix	Zeit	Feedback
Digital	30 %	150 ms	30 %
analog	30 %	275 ms	20 %
Band	30 %	350 ms	30 %

Werkseinstellungen: Halltyp

Typ	Balance	Zeit	Time Range (Zeitraum)
Plate (Platte)	50 %	20 %	0-4,6 s
Klein	50 %	15 %	0-0,8 s
Mittel 50 %	25 %	0-1,9 s
Groß	50 %	50 %	0-3,5 s
Höhle	50 %	100 %	0-7,0 s

Werkseinstellungen: Modulator

Typ	Schwelle	Verständigung	Geschwindigkeit
Chorus 1: Strahlend	50 %	50 % 0,50 Hz
Chorus 2: Warm	70 %	100 %	0,15 Hz
Chorus 3: Dunkel	25 %	25 %	3,0 Hz
Flanger 1: Band	50 %	50 % 1,00 Hz
Flanger 2: Rückkopplung	50 %	100 %	2,00 Hz
Geschwindigkeit		Feedback
Phaser 1: Stampfen	0,50 Hz	0 %
Phaser 1: Rack	0,50 Hz	-75 %
Phaser 1: Warm	1,00 Hz -26 %
Phaser 1: Strahlend	0,50 Hz	-76 %
Geschwindigkeit		Tiefe
Tremolo	5,00 Hz	50 %

Fehlerbehebung

Falls Probleme mit dem Gerät auftreten, die nachfolgenden Lösungsvorschlüge beachten. Kann das Problem nicht behoben werden, sehen Sie zunachst in der Online-Hilfe unter www.Bose.com/livesound nach. Sollten hier keine Antwerten zu finden sein, konnen Sie sich an den Kundendienst und technischen Support von Bose unter [phone] wenden.

Problem Lösung
Das T4S/T8S ist an die Netzsteckdose angeschlossen, und der Ein/Aus-Schalter ist eingeschelt. Das System wird jedoch nicht mit Strom versorgt.	Funktionsfähigkeit und richtige Montage der Netzsteckdose prüfen. Eine Leuchte oder ein anderes Gerät an die Netzsteckdose anschließen oder die Netzsteckdose mit einem Spannungsprüfer testen.Bei Verwendung des T4S mit einem L1* Model II oder 1S System:An Schluss des ToneMatch* Kabel am Mischpult und am L1 Standfuß prüfen.An Schluss des Netzkabels am Standfuß und an der Netzsteckdose prüfen.Prüfen, ob der L1 Standfuß eingeschaltet ist und die Betriebsanzeige blau leuchtet.
Das T4S/T8S ist eingeschelt. Es ist jedoch kein Klang zu horen.	Prüfen, ob die Masterlautstärkeregelung richtig eingestellt ist.Prüfen, ob der oder die gewünschten Eingangskanäle stummgeschaltet sind.Prüfen, ob die Lautstärkeregelung für den gewünschten Kanal richtig eingestellt ist.Prüfen, ob der Trimregler für den entsprechenden Kanal so eingestellt ist, dass die LED grün leuchtet (also ein ausreichendes Eingangssignal anliegt).Eingangs- und Ausgangspegelanzeigen unter „Prefs" (Systemeinstellungen) prüfen, ob ein Signal sowohl am Eingang als auch am Ausgang anliegt.Prüfen, ob die Lautstärkeregelung an der Eingangssquelle (Instrument) richtig eingestellt ist.Die Eingangssquelle (Instrument) über ein anderes Kabel an das Mischpult anschreiben.Die Eingangssquelle (Instrument) direkt an den L1 Standfuß oder an einen anderen Verträger anschreiben und die Funktionfähigkeit der Quelle prüfen.Das Mischpult aushalten. 30 Sekunden abwarten und das Mischpult wieder einschalten.Bei Verwendung des T4S mit einem L1 Model II oder 1S System:Den Standfuß ausschalten. Das ToneMatch Kabel vom Standfuß trennen, erneut mit dem ToneMatch An Schluss verbinden und den Standfuß wieder einschalten.Probeweise ein anderes ToneMatch Kabel anschreiben. Falls kein anderes ToneMatch Kabel verfügbar ist, ein handelsübliches Ethernet-Kabel anschreiben.Den T4S/T8S Masterausgang über ein 6,35 mm-Klinkenkabel am Analogeingang am Standfuß anschreiben. Den Trimregler des Standfußes einstellen und prüfen, ob ein Ton zu horen ist.Prüfen, ob die Betriebsanzeige am Standfuß blau leuchtet. Wenn die LED rot leuchtet, den Kundendienst und technischen Support von Bose unter [phone] informieren.
Schlechte Klangqualität von einem mit dem T4S/T8S verbundenen Mikrofon oder Instrument.	Prüfen, ob eine unerwänschte zEQ oder Para-EQ-Entzerrung angewendet wird. Prüfen, ob das richtige ToneMatch* Mischpult-Preset für das Mikrofon/Instrument ausgewähl wurde. Falls kein ToneMatch-Mischpult-Preset verwendet werden soll, ToneMatch auf „Flat“ einstellen. Prüfen, ob unerwänschte Effekte (Kompressor/Gate, Mod, Delay, Hall) auf dem Eingangskanal angewendet werden. Alle derzeit aktiven Effekte werden im Menu „Prefs“ (Systemeinstellungen) unter „Status“ angezeigt. Prüfen, ob die T4S/T8S Eingangs-Trimregelung richtig für das Mikrofon/Instrument eingestellt ist. Die Signalanzeige solle grün leuchten. Falls die Anzeige rot leuchtet, den Trimpegel vermindern, bis sie grün leuchtet. Probeweise ein anderes Mikrofon- oder Instrumentenkabel anschließen. Das Kabel zwischen dem Mikrofon/Instrument und dem T4S/T8S Mischpult prüfen. Anschluss des Steckers am Mikrofon-/Instrumenten-Ausgangsanschluss und am T4S/T8S Mischpult prüfen. Die Einstellungen (falls vorhanden) am Mikrofon oder Instrument prüfen. Die Batterien (falls vorhanden) im Instrument oder Mikrofon prüfen.
Es sind keine Effekte zu horen.	Prüfen, ob die richtige CH-Bearbeitungstaste gedrückt wurde. Prüfen, ob die Effekt-Stummschaltungstaste für den gewündsten Kanal gedrückt wurde.
Das T4S/T8S reagiert nicht auf die Regler.	Das Mischpult ausschalten. 30 Sekunden abwarten und das Mischpult wieder einschalten.
Die Masterlautstärkeregelung ist wreakungslos.	Prüfen, ob der Masterausgang im Menu „Prefs“ (Systemeinstellungen) unter „Master Out“ (Mastersausgang) für „Post Master Volume“ (Post-Masterlautstärke) konfiguriert wurde.
Am L1* System ist ein leises Brummen oder Rauschen hörbar, obwohl keine Geräte mit den Eingangsanschlüssen des T4S/T8S verbunden sind.	Das T4S/T8S und den L1 Standfuß an dieselbe Netzsteckdose anschlossen. Mit einem Phasenprüfer prüfen, ob die Kontakte (Phase, Neutral und/oder Erdung) in der Netzsteckdose, an der das T4S/T8S und/oder der L1 Standfuß angeschlossen ist, vertauscht oder nicht ordnungsgemäß verbunden sind. Ein eventuell verwendetes Verlängerungskabel ebenfals wie beschrieben prüfen.
Zu starke (oder zu schwache) Bass-, Mittel- oder Hochfrequenzen.	Prüfen, ob eine unerwänschte zEQ oder Para-EQ-Entzerrung angewendet wird. Prüfen, ob das richtige ToneMatch Mischpult-Preset für das Mikrofon/Instrument ausgewähl wurde. Falls kein ToneMatch Mischpult-Preset verwendet werden soll, ToneMatch in der Utility-Kategorie auf Flat einstellen.
Schlechte Wiedergabequalität einer Stereoudafnahme über einen CD-Player, einen MP3-Player oder ein ähnlichen Gerät.	Den linken Kanal des Geräts am AUX-Eingang 5 und den rechten Kanal am AUX-Eingang 6 (bzw. 9/10 am T8S) anschlossen. Die AUX-Eingänge 5/6 (bzw. 9/10) sind für Line-Pegel-Eingänge vorgesehen. Bei Verwendung eines CD-Players oder eines Mobilgeräts alle erweiterten Bass- oder EQ-Funktionen deaktivieren. Bei Verwendung von Aufnahme-Software auf einem Computer die Software-Mindestanforderungen prüfen. Unter Umständen müssen die Software-Einstellungen für den Betrieb mit 48 kHz/24 Bit konfiguriert werden.
Am Mikrofon trenen Rückkopplungen auf.	Das Mikrofon so austrichten, dass es nicht direkt auf den zugehörigen Laufsprecher weist.Probeweise ein anderes Mikrofon anschließen.Das L1 System und/oder den Musiker auf der Bühne andersplatzieren.Den Abstand zwischen L1 System und Mikrofon vergrößern.Die hohen Frenzen mithilfe der zEQ im Mikrofonkanal vermindern.Probeweise eine bestimmte Frequenz ausblenden, die die Rückkopplung unter Umständen verursacht. Hierzu die Para-EQ am Mikrofonkanal anpassen.Vorübergehend alle verwendenten Audioeffekte (Mod, Delay, Hall) deaktivieren und feststellen, ob diese Effekte zum Rückkopplungsproblem beitragen.
AUX-Ausgang klingt nicht richtig.	Prufen, ob der AUX-Ausgang für den gewünschten Tap-Punkt der einzelnen Eingangskanäle konfiguriert ist. Siehe „Eingangssignale an AUX-Ausgänge leiten" auf Seite 21.Prufen, ob die einzelnen Eingänge dem AUX-Ausgang jeweils den gewünschten Signalpegel zuweisen.
Es können keine Audiosignale über eine USB-Verbindung vom T4S/T8S an einen Computer gesendet werden.	Anschluss des USB-Kabels am Mischpult und am Computer prüfen.Probeweise ein anderes USB-Kabel anschließen.Prufen, ob das Mischpult eingeschaltet ist.Prufen, ob die gewünschten Eingangskanäle des Mischpults dem linken und rechten USB-Ausgangskanal zugewiesen sind. Siehe „USB to PC" (USB an PC) im Menu „Prefs" (Systemeinstellungen).Prufen, ob der Trimregler für den entsprechenden Eingangskanal so eingestellt ist, dass die LED grün leuchtet (also ein ausreichendes Eingangssignal anliegt).Eingangs- und Ausgangspiegelanzeigen unter „Prefs" (Systemeinstellungen) prufen, ob ein Signal sowohl am Eingang als auch am Ausgang anliegt.Funktionsfähigkeit des USB-Eingangs am Computer prüfen. Hierzu probeweise ein anderes USB-kompatibles Audiogerät anschlieben.Bei Verwendung von Aufnahme-Software auf einem Computer die Software-Mindestanforderungen prufen. Unter Umständen müssen die Software-Einstellungen für den Betrieb mit 48 kHz/24 Bit konfiguriert werden.
Das T4S/T8S reagiert nicht auf das Flash-Laufwerk.	Probeweise ein Flash-Laufwerk einer anderen Marke anschließlich und so feststellen, ob das Problem durch das Flash-Laufwerk verursacht wird.
Es können keine Audiosignale über eine USB-Verbindung von einem Computer an das T4S/T8S gesendet werden.	Anschluss des USB-Kabels am Mischpult und am Computer prüfen.Probeweise ein anderes USB-Kabel anschließen.Prüfen, ob das Mischpult eingeschelt ist.Prüfen, ob die Wiedergabe am Computer eingeschelt und die Audioeinstellung am Computer aktiviert ist.Prüfen, ob das USB-Signal den gewünschten Eingängen am Mischpult zugewiesen ist. Siehe „PC to USB" (PC an USB) im Menu „Prefs" (Systemeinstellungen).Prüfen, ob die Eingangskanäle am Mischpult, die dem eingehenden USB-Signal zugewiesen sind, stummgeschaltet sind. Außer dem prüfen, ob die entsprechenden Lautstärkeregelungen richtig eingestellt sind.Prüfen, ob der Trimregler für den entsprechenden Eingangskanal so eingestellt ist, dass die LED grün leuchtet (also ein ausreichendes Eingangssignal anliegt).Eingangs- und Ausgangspegelanzeigen unter „Prefs" (Systemeinstellungen) prüfen, ob ein Signal sowohl am Eingang als auch am Ausgang anliegt.Funktionsfähigkeit des USB-Ausgangs am Computer prüfen. Hierzu probeweise ein anderes USB-kompatibles Audiogerät anschließen.Bei Verwendung von Aufnahme-Software auf einem Computer die Software-Mindestanforderungen prüfen. Unter Umständen,müssen die Software-Einstellungen für den Betrieb mit 48 kHz/24 Bit konfiguriert werden.

Reinigung

• Das Gehäuse nur mit einem weichen, trockenen Tuch reinigen.
• Keine alkohol-, ammoniak- oder schleifmittelhaltigen Lösungsmittel, Chemikalien oder Reinigungsmittel verwenden.
• Keine Sprays in der Höhe des Geräts benutzen und keine Flüssigkeiten in die Öffnungen gelangen halten.

Technische Informationen

Mechanik
	T4S T8S
Abmessungen (L x B x H) 214 mm x	184 mm x 83 mm 214 mm x 311 mm x 83	mm
Gewicht 1,0 kg (2,1 lbs) 1,9 kg (4,1 lbs)
Elektronik
A/D- und D/A-Konverter 24 Bit
Abtastfrequenz 48 kHz
USB 2.0 (oder höher), Typ A- auf Typ	B-Kabel, Typ A-Anschluss und Typ B-Anschluss
PC-Mindestanforderungen Microsoft	Windows 7 (oder höher), Mac OS 10.5 (oder höher)

Kontaktinformationen

Besuchen Sie unsere Website unter www.Bose.com.

Nord- und Südamerika

Technischer Support: 800-994-2673

Australien

Bose_Pty_Limited

61381 Friedrichsdorf, Deutschland

06172-7104-0

Hongkong

Bose Limited

Suites 2101-2105, Tower One, Times Square

Informationen zu Importeuren

Europäische Union

Bose Products B.V., Gorslaan 60, 1441 RG

Purmerend, Niederlande

China

Weitere Länder siehe Website

Zusätzliche Informationen

Weitere Informationen zum Produkt (auch Zubehör- und Ersatzteile) sind der Bedienungsanleitung (online unter www.Bose.com) zu entnahmen.

Eingeschränkte Garantie

Fur Ihr Produkt gilt eine eingeschränkte Garantie. Informationen zur Gewährleistung finden Sie unter www.Bose.com.

Die mit dem Produkt mitgelieferten Garantieangaben gelten nicht in Australien und Neuseeland. Nähere Informationen zu unserer Garantie in Australien und Neuseeland finden Sie auf unserer Website unter www.bose.com/au/warranty bzw. www.bose.co/nz/warranty.

Herstellungsdatum

Die achte Ziffer in der Seriennummer gibt das Herstellungsjahr an: „6" ist 2006 oder 2016.

T4S/T8S与FRAsschundraI的接续 15

操作

T4S/T8SのデスPLEY表示 16

入力�伊不出力木リムの最適化. 17

Friedrichsdorf, Deutschland

06172-7104-0

香港

Bose Limited

Suites 2101-2105, Tower One, Times Square

Friedrichsdorf, Deutschland

06172-7104-0

中国香港

香港铜锣湾勿地巨街1号

时代广场1座2101-2105室

852 2123 9000

印度

Friedrichsdorf, Deutschland

06172-7104-0

中國香港

Bose Limited

香港铜罐湾勿地巨街1號

時代廣場一座2101-2105室

852 2123 9000

印度

T4S 188 T4S 188 T8S 188 T8S

T4S 11

T4S/T8S

T4S/T8S 24/30548 T4S/T8S

24/24≤48

（）B A 1T4S/T8S

ToneMatch 8

.(12J)B. USB 2.0 USB

.3

4

USB-T4S 12

y 10 15 15 15 15 15 15 15 15 15 15 15 15 15 15

5 5j 32 1 j 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

.5

a jiuie gaoi jiuill bai juyuill jyic biaial jiyiuill baiai pui yiuill jyic biaial."jui i jiu.

aie 10 1

a jia 15 gao 15 gao 15 15 15 15 15 15 15 15 15 .7

Aai 15

Bose

"aljia 102 "i"5gua" pui yiea aaiy Jus Bose jia Jia iis alis aaii Boso

09%###
09%###
###
###
###
###

Friedrichsdorf, Deutschland

06172-7104-0

auiululol

aaii i. (jai g b aie aiaal lai jai) jiaia jiaia jiaiaai jai (www.Bose.com 8g 8e cuiyjle) dlll J

a0j gall glll glj plzgl 2y 2e y

Jnlll Jnlll 1eXbU www.pro.Bose.com eegss
