P3110 - 吉他放大器 IBANEZ - 免费用户手册

产品类型	吉他放大器
型号	Ibanez P3110
类别	组合式（内置扬声器）
输出功率	约30瓦RMS（估计值）
扬声器阻抗	外部扬声器输出最低4欧姆
内置扬声器	是，1 x 10英寸（估计值）
供电	交流电源，电压因国家而异（标注在背板上）
功耗	约60VA（估计值）
尺寸（长x高x深）	约500 x 400 x 300毫米（估计值）
重量	约15千克（估计值）
乐器输入	6.35毫米单声道插孔（1/4英寸）
控制	增益，低/中/高，Phat，主音量，限幅器，AUX音量
辅助输入	3.5毫米立体声迷你插孔
耳机输出	3.5毫米立体声迷你插孔（自动切断内置扬声器）
线路输出	6.35毫米插孔，带0dB/-20dB电平选择器和接地提升开关
外部扬声器输出	6.35毫米插孔（仅适用于P300H版本，P3110不提供）
可切换高音扬声器	是（仅适用于P3115型号）
散热	内置热触发风扇
保护	保险丝，热保护电路
维护和清洁	使用干燥柔软的布料。请勿使用化学制品。
安全	请勿打开机箱。雷雨时拔掉电源。避免潮湿。
备件和可维修性	联系授权经销商进行维修。请勿自行修理。
一般信息	说明书提供多种语言。重量和尺寸为近似值。

常见问题 - P3110 IBANEZ

如何优化调节增益？

首先调节所有其他控制。将MASTER旋钮转到大约9点钟位置。调节增益，使得在最强的音符时Pre-Clip LED刚好点亮。

可以将MP3播放器连接到放大器吗？

可以，使用Aux输入（3.5毫米立体声迷你插孔）连接CD、MP3播放器或其他设备。调节外部设备和放大器的音量。

如何使用耳机与放大器？

将立体声耳机插入Phones插孔（3.5毫米）。内置扬声器自动关闭。演奏前，降低MASTER和AUX音量，避免音量过高。

如果放大器无法开机怎么办？

检查电源线是否正确连接，电源插座是否正常。尝试其他插座。如果问题仍然存在，请联系授权经销商。

为什么放大器通电后没有声音输出？

检查吉他是否连接好，吉他和放大器的音量是否未调至零。断开所有外部效果器。用另一根线缆测试。检查耳机是否未插入且静音功能未启用。

如何清洁放大器？

使用干燥柔软的布料擦拭机箱。切勿使用化学制品、研磨剂或液体。清洁前拔掉设备电源。

是否存在听力损伤的风险？

是的，该放大器能产生非常高的音量。建议将音量调到舒适水平，且不要长时间大音量使用耳机。

出现嗡嗡声（接地环路）怎么办？

使用线路输出上的GND Lift开关切断接地以减少嗡嗡声。同时检查线缆和连接。

我可以在P3110上使用外部扬声器吗？

不，P3110型号没有外部扬声器输出。只有P300H型号拥有此输出。对于P3110，请仅使用内置扬声器。

如何维护放大器的散热？

确保后面通风口未被堵塞。设备应与墙壁保持距离。内置风扇会在过热时自动启动。不要在通风栅栏前放置物品。

用户手册 P3110 IBANEZ

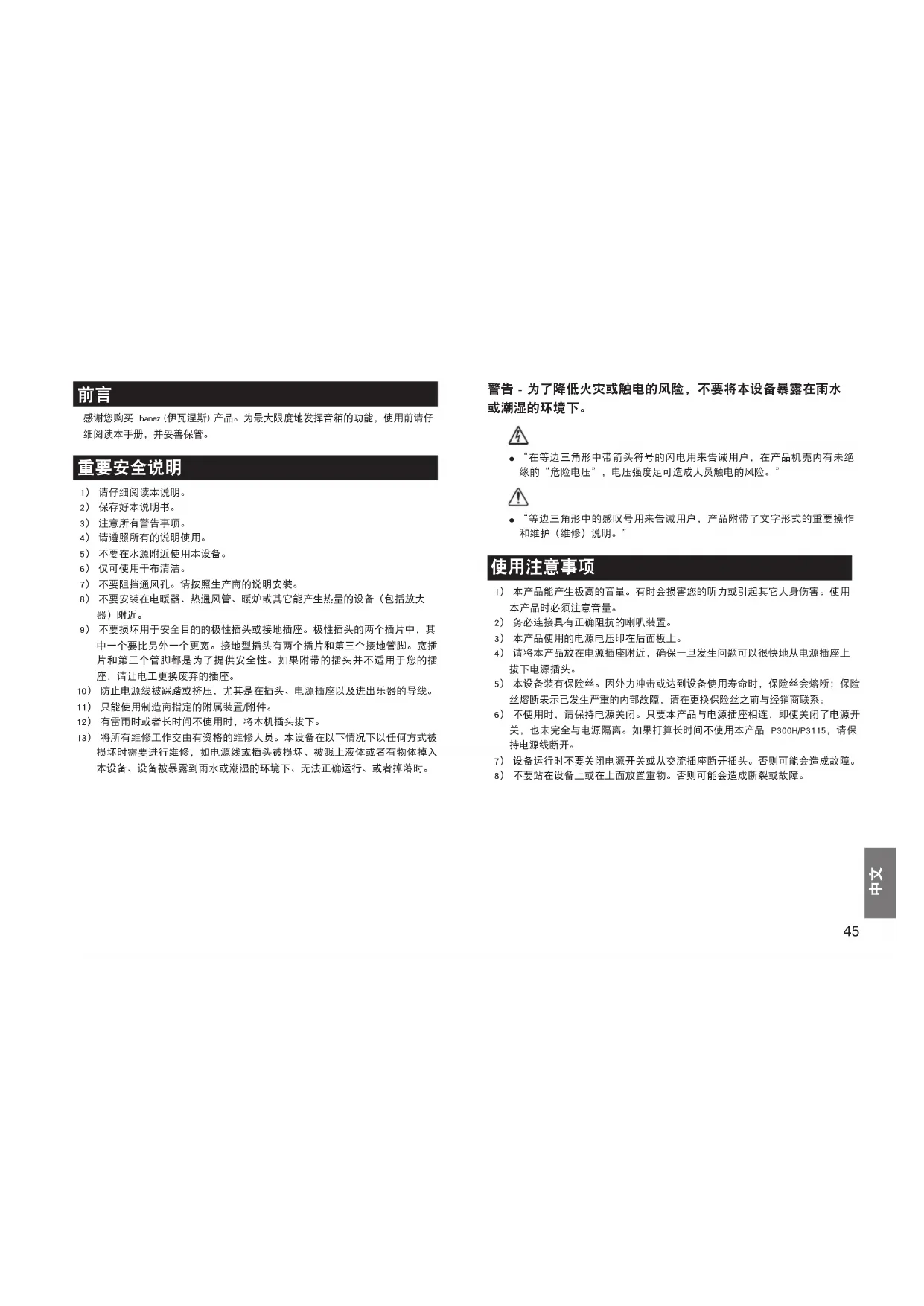

感谢您购买 Ibanez（伊瓦涅斯）产品。为最大限度地发挥音箱的功能，使用前请仔细阅读本手册，并妥善保管。

重要安全说明

1）请仔细阅读本说明。
2）保存好本说明书。
3）注意所有警告事项。
4）请遵照所有的说明使用。
5）不要在水源附近使用本设备。
6）仅可使用干布清洁。
7）不要阻挡通风孔。请按照生产商的说明安装。
8）不要安装在电暖器、热通风管、暖炉或其它能产生热量的设备（包括放大器）附近。
9) 不要损坏用于安全目的的极性插头或接地插座。极性插头的两个插片中，其中一个要比另外一个更宽。接地型插头有两个插片和第三个接地管脚。宽插片和第三个管脚都是为了提供安全性。如果附带的插头并不适用于您的插座，请让电工更换废弃的插座。
10）防止电源线被踩踏或挤压，尤其是在插头、电源插座以及进出乐器的导线。
11）只能使用制造商指定的附属装置/附件。
12）有雷雨时或者长时间不使用时，将本机插头拔下。
13）将所有维修工作交由有资格的维修人员。本设备在以下情况下以任何方式被损坏时需要进行维修，如电源线或插头被损坏、被溅上液体或者有物体掉入本设备、设备被暴露到雨水或潮湿的环境下、无法正确运行、或者掉落时。

警告 - 为了降低火灾或触电的风险，不要将本设备暴露在雨水或潮湿的环境下。

- “在等边三角形中带箭头符号的闪电用来告诫用户，在产品机壳内有未绝缘的“危险电压”，电压强度足可造成人员触电的风险。”

- “等边三角形中的感叹号用来告诫用户，产品附带了文字形式的重要操作和维护（维修）说明。”

使用注意事项

1）本产品能产生极高的音量。有时会损害您的听力或引起其它人身伤害。使用本产品时必须注意音量。
2）务必连接具有正确阻抗的喇叭装置。
3）本产品使用的电源电压印在后面板上。
4）请将本产品放在电源插座附近，确保一旦发生问题可以很快地从电源插座上拔下电源插头。
5）本设备装有保险丝。因外力冲击或达到设备使用寿命时，保险丝会熔断；保险丝熔断表示已发生严重的内部故障，请在更换保险丝之前与经销商联系。
6）不使用时，请保持电源关闭。只要本产品与电源插座相连，即使关闭了电源开关，也未完全与电源隔离。如果打算长时间不使用本产品 P300H/P3115，请保持电源线断开。
7）设备运行时不要关闭电源开关或从交流插座断开插头。否则可能会造成故障。
8）不要站在设备上或在上面放置重物。否则可能会造成断裂或故障。

有关位置的注意事项

9）将附带的电源插头固定到具有保护性接地端子的主插座上。
10）不要将本设备放在温度特别低的位置，如大壁橱冷藏器。否则设备可能无法正确运行。
11）不要将本设备放在有强磁场的地方，如靠近电视机或收音机、或者可发射电磁辐射的其它设备附近。本设备在这样的情况可能无法正确运行。
12）不要将本设备放在温度剧变的位置 如果本设备在寒冷的房间内，突然升高温度时，在设备内会形成冷凝，造成无法正确运行。
13）不要将本设备放在灰尘或震动过大的位置否则这样的情况可能会造成损坏或故障。
14）根据放置本设备的不同位置，可能会对附近的收音机造成噪音，或者可能会在附近电视机屏幕上看到频闪或扭曲。如果您觉得可能是本设备造成这些情况，请关闭本设备的电源开关。如果这会使无线电或电视机恢复正常运行，请将本设备远离收音机或电视机，或者改变收音机或电视机的方向。

安全注意事项

开始使用本设备前必须仔细阅读这些注意事项并只能按照指示使用设备。阅读这些注意事项后，请与“用户手册”和“保修卡”一同保管。

预防火灾、触电或人身伤害
关于图形符号

	△表示注意事项(包括危险或警告)。在三角形中表示注意事项的具体内容。左边的图形表示常规注意事项、警告或危险。
	◎表示禁止事项(不得做某事)。在符号中描述禁止事项的具体内容。左边的图形表示不得拆卸本机。
	●表示必须采取的行动(必须做某事)。在符号中描述具体要求。

警告

如果设备冒烟

如果运行异常时，如冒烟或发出异常的气味，仍继续使用设备，可能会发生火灾或触电。请立即关闭电源开关、从交流插座断开插头并联系购买本设备的经销商。切勿尝试自行修理本设备，因为这样可能会很危险。

如果设备破碎

如果设备掉落或者箱体损坏，请立即关闭电源开关、从交流插座断开插头并联系购买本设备的经销商。如果在这种情况下继续使用本设备，可能会发生火灾或触电。

如果异物进入本设备

如果金属物体或易燃物体通过插孔或其它敞开口进入本设备内部，请立即关闭电源开关、从交流插座断开插头并联系购买本设备的经销商。如果在这种情况下继续使用本设备，可能会发生火灾或触电。

不要分解或改装设备

不要打开本设备的箱体。本设备包含高压组件，触摸这些组件可能会造成触电。如果需要进行内部检查或维修，请联系经销商。不要改装本设备。否则可能会造成火灾、触电或故障。

不要在设备上放置水或化学物品

为了避免火灾或触电的风险，不要在设备顶部放置花瓶、饮料、化妆品或者化学物品或水的容器。

如果发生闪电请拔下交流插座

如果附近发生闪电，请关闭电源开关、从交流插座断开插头并停止使用本设备。闪电可能会造成火灾或触电。

不要将本设备放在火焰或热源附近

不要让本设备或电源线靠近加热设备。这种情况下，箱体或电源线护套可能会熔化，造成火灾或触电。

不要长时间设置为高音量使用本设备

根据输出音量设置，长时间以高音量使用耳机或喇叭可能会造成永久性听力损坏。

不要将本设备放在湿度高的位置

不要在湿度高的位置使用本设备，如接近浴室或加湿器，或在雨中，或接近水源的位置。否则可能会造成火灾或触电。

不要阻挡冷却通风孔

由于本设备的后部作为冷却通风孔使用，必须将该部分与墙壁保持足够的空间。阻挡冷却通风孔会造成热量残留在设备内部，可能会造成火灾。

不要将本设备放在温度高的位置

不要将本设备放在温度高的位置，如直射阳光下或接近产生热量设备的附近，如电炉或加热器。否则这会造成内部温度升高，可能会造成火灾。

不要让本设备被油泼溅到或接触到蒸汽

不要将本设备放在容易被油泼溅到或接触到蒸汽的地方。这样可能会造成火灾或触电。

为本设备使用正确电压的交流插座

必须按设备上标示，为本设备使用的正确电压的交流插座。如果为本设备使用了错误电压的交流插座，可能会发生火灾或触电。

不要用湿手操作

手潮湿时不要连接或断开电源线。否则可能会有触电的风险。

小心处理插头

拔下电源线时，请务必抓住插头本身。如果拉拽导线将电源线拔下，则可能会损坏导线，造成火灾或触电。

不要使用过于复杂的连接

不要使用分支延长线、电源板或分支插座从交流电源插座引出过于复杂的连接。否则可能会造成火灾或触电。

小心处理电源线

不要在电源线上划出痕迹、或使其损坏、进行改装、过度弯曲、拉拽、缠绕或捆扎。如果在电源线上放置重物或者受热，电源线可能会被损坏，造成火灾或触电。如果电源线损坏，请联系经销商。

只能在购买本产品的国家使用本设备

本设备仅供在购买国的交流电源电压下使用，无法在购买国之外使用。

注意

远行时请断开电源线

如果可能长时间不使用本产品，为了安全起见，请断开交流插座上的插头。

不要将本设备掉落或者使其受到物理冲击

不要将本设备掉落或者使其受到强力的物理冲击。否则可能会造成断裂或故障。

请勿将本设备放在不稳的位置

这可能会失去平衡并翻倒，造成损坏或人员受伤，特别是在本产品有后倾功能的情况下，请确定音箱放置在平稳的面上。此外，请勿踩踏音箱、坐在音箱上或在音箱上放置重物，以免造成音箱损坏或人员受伤。

各部件的名称和功能

1. Input (输入)

6.3mm (1/4") Monaural (单声道) 插口

1. Gain / Clip (增益/削波) LED

Master 控制设置在大约 9 点钟位置，使用以下步骤设置最佳增益。

2-1. 首先设置好所有其它控制。

2-2. 将 Gain（增益）控制的电平设置为最大力度弹奏时 Pre-Clip（预削波）LED 刚好开始亮起。

Clip LED一直亮着：将增益调低。

OK!

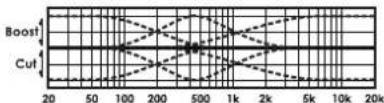

1. Low / Mid / High (低/中/高)

1. Phat

顺时针旋转旋钮，在降低中频范围的同时，将增强低频和高频范围。这对包括贝斯击弦等各种声音有好处。在最小位置时，频率响应平淡。

1. Master（主控制）

设置 Gain（增益）控制后，按自己所需调整电平。为避免信号削波，调整时监控 Power-Clip（电源-削波）LED。

Power-Cir Power-Clip 红色 Master Power Amp Clip

Power-On Power-Clp 绿色 Master OK!

1. Power / Clip (电源/削波) LED

该 LED 显示功率放大器状态，该 LED 亮红色时，功率放大器正在削波；功率放大器无削波时该 LED 亮绿色。

1. Limiter（限制器）

该按钮打开内部限制器。信号超过某个阈值后，内部限制器将自动进行限制，以免功率放大器失真。

信号超过阈值时，Power / Clip（电源/削波）LED 亮红色。

1. Aux (辅助)

3.5mm 立体声迷你插口，该插口用来连接便携式 CD 或 MP3 播放器或类似设备的耳机输出。使用便携式播放器上的音量控制与功率放大器上的音量控制一起调整所需音量。

1. Phones (耳机)

立体声耳机的 3.5mm 立体声迷你输出插口。使用耳机时，内置喇叭将处于静音状态。LINEOUT 信号仍产生输出。

警告

该耳机输出的音量较大。开始使用耳机收听前，务必调低 MASTER 和 AUX VOLUME，然后再慢慢将音量增大到所需程度。请注意，在高音量时插拔耳机可能会引起耳机损坏及使用者的听力损伤。

10. Line Out (线路输出)

10-1. Level 0dB / -20dB

10-2. GND Lift（取消接地）

如果地线环路造成嗡嗡声，则使用该开关断开地线可降低嗡嗡声。

11. Speaker Out（喇叭输出）（仅限于P300H）

6.3mm (1/4") Monaural (单声道) 插口

*注意：该音箱设计用于额定值大于等于4欧姆的喇叭箱体。

如果使用低于 4 欧姆的喇叭箱体，为避免过热，保护电路将关闭扬声器输

出。为避免音箱的严重损坏，请勿弹奏时插入或拔出喇叭线。

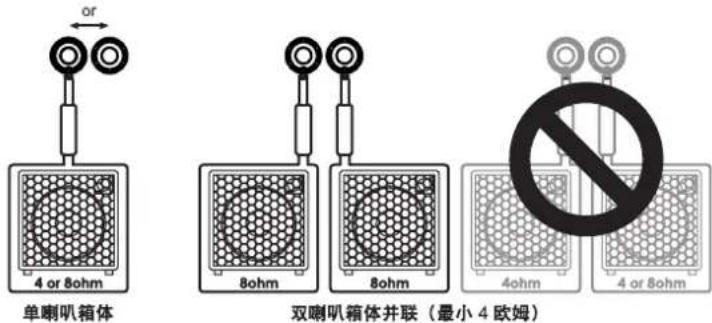

单喇叭箱体 双喇叭箱体并联（最小4欧姆）

12. Fan (风扇)

冷却音箱内部，仅当音箱太热时工作。

13. Power (电源)

音箱不用时，应关闭电源。

14. AC Inlet (交流电源输入)

请将配备的交流电源线连接到该位置。本音箱只能使用面板上标示的电压。

15. Tweeter（高频扬声器）（仅限于P3115）

打开/关闭高频扬声器。

故障排除

先检查屏蔽的吉他电缆、音箱电缆和电源电缆连接是否正确。在可能的情况下请用检测器检查电缆，也可以试着用另一根电缆或音箱检查电缆的情况。

1. 无法打开电源。

• 确认电源线已正确连接。
• 试着插入不同的插座，检查是否出现相同的问题。

2. 可以打开电源，但没有声音。

• 确认贝斯已正确连接。
• 取下连接到效果回路以及贝斯和音箱之间的所有外部组件，检查是否可以听到声音。
• 使用另外的屏蔽电缆并检查是否可以听到声音。
• 检查贝斯的音量是否设置为“0”。
• 确认贝斯中是否有电池。如果有，确认电池是好的。
• 使用其它贝斯并检查是否可以听到声音。
• 检查音箱的音量是否设置为“0”。
• 检查是否连接了耳机。
• 确认是否按下了Mute（静音）。

3. 听到噪音。

• 检查附近是否有物体产生了共振或碰到音箱而产生噪音。
• 检查屏蔽电缆上的插头盖是否松了。
• 确认贝斯的弦高（琴弦高度）设置正确。
• 确认贝斯电池是否没电了。
• 使用其它的贝斯、效果器或其它外部组件和电缆，检查是否还会产生相同的噪音。

发生损坏时

本产品在出厂前经过彻底检查，如果有问题，务必先执行上述步骤。万一在使用过程中出现异常，请联系经销商。此外，需要维修时，为便于迅速解决问题，请务必详细说明故障情况。由于本产品的改进，规格如有变更恕不另行通知。

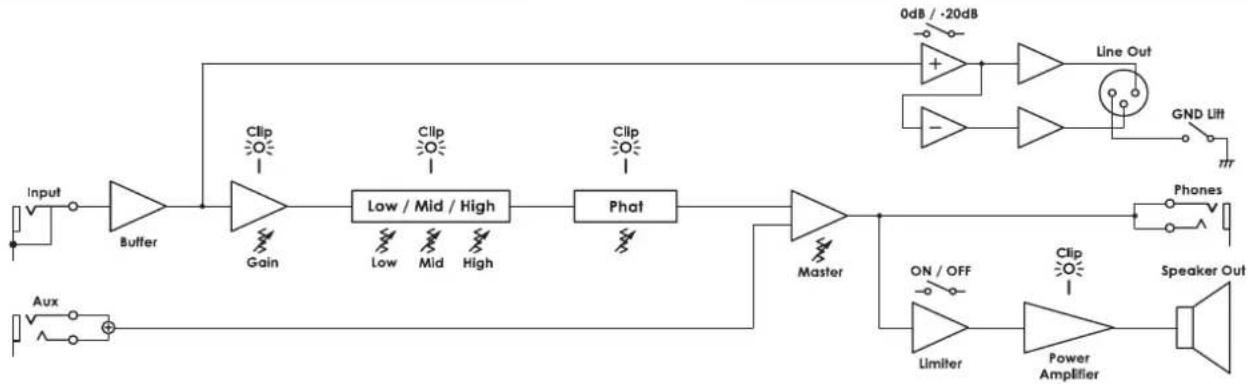

Block Diagram

Specifications

MODEL		P300H-E/H/J/N/Q/S/U/8Z P300H#-CN	P311S-E/H/J/N/Q/S/U/8Z P311S#-CN
INPUT IMPEDANCE		470k ohms
GAIN		+32dB (MAX)
EQUALIZER	LOW	±12dB@80Hz
	MID	±12dB@450Hz
	HIGH	±12dB@4kHz
Phat		+10dB@40Hz / -12dB@700Hz / +10dB@6kHz (MAX)
AUX INPUT IMPEDANCE		2.2k ohms
PHONES OUTPUT		30mW@32ohms
SPEAKER OUTPUT		150W@8ohms / 300W@4ohms	—
POWER CONSUMPTION		70W
IMPEDANCE		—	4ohms
SPEAKER SIZE		—	1 x 15"(38cm)
TWEETER		—	1 x Piezo
POWER RATING		—	300W
SIZE W x D x H[mm ]		240(W) x 230(D) x S4(H)	437(W) x 390(D) x S22(H)
WEIGHT		2.3kg	17.0kg

CE

MODEL NUMBER : P300H-E / P300H-Q / P300H-U

P3115-E / P3115-Q / P3115-U
