P3110 - Amplificatore per chitarra IBANEZ - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore per chitarra
Modello	Ibanez P3110
Categoria	Combo (altoparlanti integrati)
Potenza di uscita	Circa 30 W RMS (stima)
Impedenza dell'altoparlante	4 ohm minimo per uscita cassa esterna
Altoparlante integrato	Sì, 1 x 10 pollici (stima)
Alimentazione	Rete, tensione in base al paese (indicata sul pannello posteriore)
Consumo elettrico	Circa 60 VA (stima)
Dimensioni (L x A x P)	Circa 500 x 400 x 300 mm (stima)
Peso	Circa 15 kg (stima)
Ingresso strumento	Jack mono 6,35 mm (1/4")
Controlli	Gain, Low/Mid/High, Phat, Master, Limiter, Volume AUX
Ingresso ausiliario	Mini-jack stereo 3,5 mm
Uscita cuffie	Mini-jack stereo 3,5 mm (disattiva gli altoparlanti)
Uscita linea (Line Out)	Jack 6,35 mm con selettore di livello 0dB/-20dB e Ground Lift
Uscita cassa esterna	Jack 6,35 mm (solo per versione P300H, non disponibile su P3110)
Tweeter commutabile	Sì (solo per modello P3115)
Ventilazione	Ventilatore interno ad attivazione termica
Protezione	Fusibile, circuito di protezione termica
Manutenzione e pulizia	Utilizzare un panno asciutto e morbido. Non utilizzare prodotti chimici.
Sicurezza	Non aprire il contenitore. Scollegare in caso di temporale. Evitare l'umidità.
Ricambi e riparabilità	Contattare un rivenditore autorizzato per qualsiasi riparazione. Non riparare da soli.
Informazioni generali	Manuale disponibile in più lingue. Peso e dimensioni approssimativi.

Domande frequenti - P3110 IBANEZ

Come regolare il guadagno in modo ottimale?

Regola prima tutti gli altri comandi. Gira la manopola MASTER a circa le 9. Regola il guadagno in modo che il LED Pre-Clip si accenda appena durante le note più forti.

Si può collegare un lettore MP3 all'amplificatore?

Sì, usa l'ingresso Aux (minipresa stereo 3,5 mm) per collegare un lettore CD, MP3 o altro dispositivo. Regola il volume sul dispositivo esterno e sull'amplificatore.

Come usare le cuffie con l'amplificatore?

Collega delle cuffie stereo nella presa Phones (3,5 mm). Gli altoparlanti integrati vengono automaticamente disattivati. Prima di suonare, abbassa il volume MASTER e AUX per evitare un livello sonoro troppo alto.

Cosa fare se l'amplificatore non si accende?

Controlla che il cavo di alimentazione sia collegato correttamente e che la presa di corrente funzioni. Prova un'altra presa. Se il problema persiste, contatta un rivenditore autorizzato.

Perché non esce alcun suono dall'amplificatore nonostante sia acceso?

Controlla che la chitarra sia collegata correttamente, che il volume della chitarra e dell'amplificatore non sia a zero. Scollega eventuali effetti esterni. Prova con un altro cavo. Verifica che le cuffie non siano collegate e che il mute non sia attivato.

Come pulire l'amplificatore?

Usa un panno asciutto e morbido per pulire il contenitore. Non usare mai prodotti chimici, abrasivi o liquidi. Scollega l'apparecchio prima della pulizia.

C'è il rischio di danni all'udito?

Sì, questo amplificatore può produrre volumi molto alti. Si consiglia di regolare il volume a un livello confortevole e di non usare le cuffie ad alto volume per lunghi periodi.

Cosa fare in caso di ronzio (loop di massa)?

Usa l'interruttore GND Lift sull'uscita Line Out per interrompere la messa a terra e ridurre il ronzio. Controlla anche i cavi e le connessioni.

Posso usare una cassa esterna con il P3110?

No, il modello P3110 non dispone di uscita cassa esterna. Solo il modello P300H ha tale uscita. Per il P3110, usa solo gli altoparlanti integrati.

Come mantenere la ventilazione dell'amplificatore?

Assicurati che l'apertura di ventilazione sul retro non sia ostruita. L'apparecchio deve essere distante dal muro. Il ventilatore interno si attiva automaticamente in caso di surriscaldamento. Non posizionare oggetti davanti alle griglie di ventilazione.

MANUALE UTENTE P3110 IBANEZ

Si sale humo del dispositivo

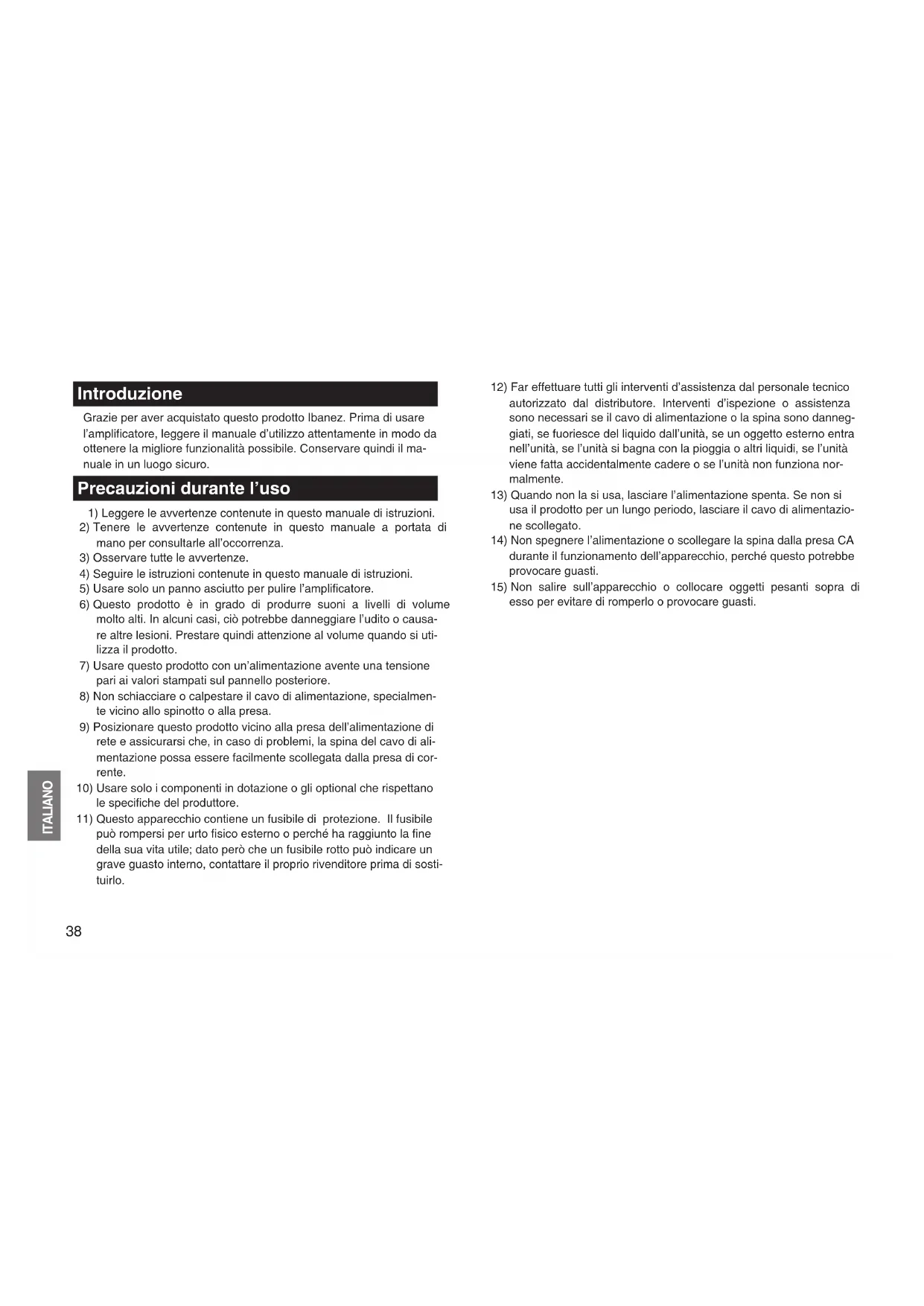

Grazie per aver acquistato questo prodotto Ibanez. Prima di usare l'amplificatore, leggere il manuale d'utilizzo attentamente in modo da ottenere la migliore funzionalità possibile. Conservare quindi il manuale in un luogo sicuro.

Precauzioni durante l'uso

1) Leggere le avvertenze contenute in questo manuale di istruzioni.
2) Tenere le avvertenze contenute in questo manuale a portata di mano per consultarle all'occorrenza.
3) Osservare tutte le avvertenze.
4) Seguire le istruzioni contenute in questo manuale di istruzioni.
5) Usare solo un panno asciutto per pulire l'amplificatore.
6) Questo prodotto è in grado di produrre suoni a livelli di volume molto alti. In alcuni casi, ciò potrebbe danneggiare l'udito o causare altre lesioni. Prestare quindi attenzione al volume quando si utilizza il prodotto.
7) Usare questo prodotto con un'alimentazione avente una tensione pari ai valori stampati sul pannello posteriore.
8) Non schiacciare o calpestare il cavo di alimentazione, specialmente vicino allo spinotto o alla presa.
9) Posizionare questo prodotto vicino alla presa dell'alimentazione di rete e assicurarsi che, in caso di problemi, la spina del cavo di alimentazione possa essere facilmente scollegata dalla presa di corrente.
10) Usare solo i componenti in dotazione o gli optional che rispettano le specifiche del produttore.
11) Questo apparecchio contiene un fusibile di protezione. Il fusibile può rompersi per urto fisico esterno o perché ha raggiunto la fine della sua vita utile; dato però che un fusibile rotto può indicare un grave guasto interno, contattare il proprio rivenditore prima di sostituirlo.

12) Far effettuare tutti gli interventi d'assistenza dal personale tecnico autorizzato dal distributore. Interventi d'ispezione o assistenza sono necessari se il cavo di alimentazione o la spina sono danneggiati, se fuoriesce del liquido dall'unità, se un oggetto esterno entra nell'unità, se l'unità si bagna con la pioggia o altri liquidi, se l'unità viene fatta accidentalmente cadere o se l'unità non funziona normalmente.
13) Quando non la si usa, lasciare l'alimentazione spenta. Se non si usa il prodotto per un lungo periodo, lasciare il cavo di alimentazione scollegato.
14) Non spegnere l'alimentazione o scollegare la spina dalla presa CA durante il funzionamento dell'apparecchio, perché questo potrebbe provocare guasti.
15) Non salire sull'apparecchio o collocare oggetti pesanti sopra di esso per evitare di romperlo o provocare guasti.

Avvertenze sulla collocazione dell'apparecchio

16) Non porre questo apparecchio in luoghi soggetti a temperature particolarmente basse, quali celle frigorifere. L'apparecchio potrebbe non funzionare correttamente
17) Non porre questo apparecchio in luoghi soggetti a forti campi magnetici, ad esempio vicino a un televisore o una radio, o vicino ad altri apparecchi che emettono radiazioni elettromagnetiche. L'apparecchio potrebbe non funzionare correttamente in queste condizioni.
18) Non porre l'apparecchio in luoghi soggetti a cambi di temperatura repentini Se l'apparecchio si trova in una stanza fredda la cui temperatura aumenta improvvisamente, all'interno dell'apparecchio può formarsi della condensa che può impedire un funzionamento corretto.
19) Non porre l'apparecchio in luoghi con polvere o soggetti a vibrazioni eccessive Queste condizioni possono provocare danni o impedire un funzionamento corretto.
20) A seconda del luogo in cui si pone l'apparecchio, si potrebbero verificare interferenze in apparecchi radio collocati nelle vicinanze oppure sfarfalli o distorsioni sullo schermo di una televisione vicina. Se si sospetta che sia questo apparecchio la causa di tali disturbi, spegnere l'alimentazione dell'apparecchio. Se, dopo lo spegnimento, la radio o la televisione tornano a funzionare normalmente, cercare di allontanarle dall'apparecchio o di modificarne l'orientamento.

Precauzioni di sicurezza

Leggere attentamente e seguire scrupolosamente queste precauzioni prima di usare l'apparecchio.

Dopo averle lette, conservarle insieme al "Manuale di istruzioni" e alla "Garanzia".

Prevenzione di incendi, elettrolocuzioni o lesioni

Note sui simboli grafici

	△ indica che occorre prestare attenzione (anche un pericolo o lun'avvertenza). Il contenuto specifico dell'avvertenza è indicato all'interno del triangolo. Il simbolo mostrato sulla sinistra indica di prestare attenzione in generale, un'avvertenza o un pericolo.
	⊗ indica un divieto (qualcosa che non bisogna fare). L'oggetto specifico del divieto è raffigurato all'interno del simbolo. Il simbolo mostrato sulla sinistra indica che non bisogna smontare l'unità.
	● indica un'azione obbligatoria (qualcosa che bisogna fare). L'obbligo specifico è raffigurato all'interno del simbolo.

⚠️ Avvertenze

Se dall'apparecchio fuoriesce fumo

C'è pericolo di incendio o di scosse elettriche se si continua a usare l'apparecchio quando avvengono anormalità quali la fuoriuscita di fumo o di odori insoliti. Spegnere immediatamente l'alimentazione, scollegare la spina dalla presa CA e contattare il rivenditore da cui si è acquistato l'apparecchio. Non cercare mai di riparare l'apparecchio da soli, può essere pericoloso.

Se l'apparecchio si rompe

Se l'apparecchio cade o se il cabinet è danneggiato, spegnere immediatamente l'alimentazione, scollegare la spina dalla presa CA e contattare il rivenditore da cui si è acquistato l'apparecchio. C'è pericolo di incendio o di scosse elettriche se si continua a usare l'apparecchio in queste condizioni.

Se un corpo estraneo entra nell'apparecchio

Se un corpo estraneo metallico o infiammabile dovesse entrare all'interno di questo apparecchio attraverso un jack o un'altra apertura, spegnere immediatamente l'alimentazione, scollegare la spina dalla presa CA e contattare il rivenditore da cui si è acquistato l'apparecchio. C'è pericolo di incendio o di scosse elettriche se si continua a usare l'apparecchio in queste condizioni.

Non smontare o apportare modifiche all'apparecchio Non aprire il cabinet di questo apparecchio. Questo apparecchio contiene componenti ad alta tensione; se li si tocca può prodursi una scossa elettrica. Contattare il proprio rivenditore se è necessario effettuare un'ispezione dell'interno o prestare assistenza all'apparecchio. Non apportare modifiche all'apparecchio per non causare incendi, scosse elettriche o guasti.

Non porre acqua o agenti chimici sull'apparecchio Per evitare il rischio di incendio o di scosse elettriche, non porre vasi di fiori, bevande, cosmetici o contenitori di agenti chimici o di acqua sull'apparecchio.

Scollegare dalla presa CA in caso di temporali

Se vi sono fulmini nelle vicinanze, spegnere l'alimentazione, scollegare la spina dalla presa CA e non usare più l'apparecchio. I fulmini possono causare incendi o scosse elettriche.

Non avvicinare l'apparecchio a fiamme o a fonti di calore

Non avvicinare l'apparecchio o il cavo di alimentazione all'impianto di riscaldamento per evitare che il cabinet o la guaina del cavo di alimentazione possano sciogliersi, provocando incendi o scosse elettriche.

Non usare lo strumento ad alti livelli di volume per lungo tempo

L'uso dello strumento ad alti livelli di volume con altoparlanti per lungo tempo può provocare una perdita permanente dell'udito a seconda delle impostazioni di riproduzione del volume.

Non porre l'apparecchio in luoghi molto umidi

Non usare l'apparecchio in luoghi molto umidi, come vicino a una vasca da bagno o a un umidificatore, sotto la pioggia o vicino all'acqua, per evitare incendi o scosse elettriche.

Non bloccare le ventole di raffreddamento

La parte posteriore dell'apparecchio funziona da ventola di raffreddamento, lasciare quindi uno spazio sufficiente tra l'apparecchio stesso e la parete. Se si blocca la ventola di raffreddamento, il calore rimarrebbe intrappolato nell'apparecchio e potrebbe innescare un incendio.

Non porre l'apparecchio in luoghi soggetti ad alte temperature

Non porre l'apparecchio in luoghi soggetti ad alte temperature, come alla luce diretta del sole o vicino ad apparecchi che producono calore, quali una stufa o un radiatore. In caso contrario, la temperatura interna crescerà con il conseguente rischio di incendio.

Non esporre l'apparecchio a spruzzi di olio o al vapore

Non porre l'apparecchio dove potrebbe essere esposto a spruzzi d'olio o al vapore per evitare incendi o scosse elettriche.

Usare l'apparecchio solo con una presa CA della tensione corretta

L'apparecchio deve essere utilizzato solo con una presa di alimentazione CA della tensione corretta, indicata sull'apparecchio stesso. Se si usa l'apparecchio con una presa CA della tensione errata, vi è il rischio di incendio o di scosse elettriche.

Non utilizzare l'apparecchio con le mani bagnate

Non collegare o scollegare il cavo di alimentazione con le mani bagnate per evitare rischi di scosse elettriche.

Maneggiare la spina con cautela

Quando si scollega il cavo dalla presa di corrente, assicurarsi di tirare impugnando la spina. Se lo si scollega tirando il cavo stesso, si rischia di danneggiarlo e di provocare quindi un incendio o scosse elettriche.

Non effettuare connessioni multiple

Non usare prolunghe multiple, ciabatte o spine multiple per collegare diversi apparecchi ad una stessa presa di alimentazione CA per evitare il rischio di incendio o di scosse elettriche.

Maneggiare il cavo di alimentazione con cautela

Non graffiare, danneggiare, modificare, piegare, tirare, torcere o avvolgere in modo eccessivo il cavo di alimentazione. Se sul cavo di alimentazione si pongono oggetti pesanti o se il cavo è esposto a calore, questo può essere danneggiato e può esservi il rischio di incendio o di scosse elettriche. Contattare il proprio rivenditore se il cavo di alimentazione è danneggiato.

Usare l'apparecchio solo nel paese in cui lo si è acquistato

Questo apparecchio è progettato per la tensione di alimentazione CA del paese in cui è stato acquistato; non può quindi essere usato al di fuori di tale paese.

Attenzione

Scollegare il cavo di alimentazione nel caso di inutilizzo prolungato

Se non si utilizza l'apparecchio per un lungo periodo di tempo, per sicurezza scollegare la spina dalla presa CA.

Non far cadere l'apparecchio e non sottoporlo a urti

Non fare cadere l'apparecchio e non sottoporlo a forti urti per non romperlo o provocare guasti.

Non porre l'apparecchio in un luogo instabile

Può non essere stabile e cadere causando Danni o ferite.

Nome e funzione di ogni parte

1. Input

Jack mono da 6,3 mm (1/4")

2. LED Gain / Clip

È possibile definire il guadagno (gain) ottimale impostando il comando Master ad ore 9.

2-1. Impostare prima tutti gli altri controlli.

2-2. Impostare il controllo Gain ad un livello in cui il LED Pre-Clip si illumini solo durante l'esecuzione di note molto forti.

Il LED Clip rimane sempre acceso: abbassare il guadagno.

OK!

3. Low / Mid / High

4. Phat

Girando l'interruttore in senso orario si enfatizzeranno le alte e basse fre- quenze, tagliando le medie. Ciò sarà utile per molti suoni, incluso lo slap bass. Nella sua posizione più bassa, la risposta in frequenza è piatta.

5. Master

Dopo aver impostato il comando Gain, regolare questo comando al livello desiderato.

Per evitare il clipping del segnale, controllare il LED Power-Clip durante la regolazione.

6. LED Power / Clip

Questo LED indica lo stato del finale di potenza. Se il LED è rosso il finale sta andando in clipping; se invece è verde, significa che il finale non è in clipping.

7. Limiter

Questo pulsante accende il limitatore interno. Il limitatore interno limiterà automaticamente il segnale in ingresso per evitare distorsioni indesiderate dello stadio finale.

II LED Power/Clip diventa ROSSO quando il segnale supera la soglia.

8. Aux

Mini jack stereo da 3,5 mm. Questo jack è stato progettato per essere collegato all'uscita delle cuffie di un lettore portatile di CD o MP3 o a un dispositivo simile. Usare il controllo del volume del lettore CD insieme al controllo del volume dell'amplificatore per regolare il l'uscita desiderata.

9. Phones

Jack stereo da 3,5 mm per cuffie stereo. Quando le cuffie sono collegate, i diffusori incorporati sono disattivati mentre il segnale LINEOUT sarà ancora attivo.

Avvertenza:

l'uscita cuffie può produrre un volume molto alto. Verificare che il VOLUME MASTER e quello AUX siano stati abbassati prima di iniziare a suonare quando si utilizzano le cuffie. Poi aumentare gradualmente il volume fino a quando non si raggiunge il livello desiderato. L'inserimento o il disinserimento delle cuffie con il volume alto, potrebbe causare danni alle cuffie stesse o all'udito dell'utente.

10. Line Out

10-1. Level 0dB / -20dB

10-2. GND Lift
Se un loop di massa genera ronzii, l'utilizzo di questo interruttore comporterà una sensibile diminuzione del rumore.

11. Speaker Out (solo per P300H)

Jack mono da 6,3 mm (1/4")

*Attenzione: questo amplificatore è progettato essere collegato ad un cabinet con impedenza minima di 4 Ohm. Utilizzando una cassa con impedenza inferiore, l'uscita altoparlante verrà disattivata da un circuito di protezione, per evitare il surriscaldamento.

Inoltre, non inserire o disinserire il cavo di potenza durante l'utilizzo, al fine di evitare di gravi danni all'amplificatore.

12. Ventola

Raffredda l'interno dell'amplificatore. Entra in funzione solamente quando l'amplificatore ragginuge alte temperature.

13. Alimentazione

In caso di inutilizzo dell'amplificatore, scollegare l'alimentazione.

14. AC Inlet

Collegare il cavo di alimentazione AC a questo connettore. L'amplificatore deve essere usato solo con la tensione indicata sul pannello.

15. Tweeter (solo per P3115)

Accende/spegne il tweeter

Risoluzione dei problemi

Innanzitutto, verificare che il cavo schermato del basso, il cavo del diffusore e il cavo di alimentazione siano collegati correttamente. Se possibile, usare un tester per controllare il cavo o provare a utilizzare un cavo o un amplificatore alternativo per verificare la condizione del cavo.

1. L'apparecchiatura non si accende.

• Verificare che il cavo di alimentazione sia stato collegato correttamente.
• Provare a inserire la spina del cavo di alimentazione in un'altra presa di corrente e vedere se si verifica lo stesso problema.

2. L'apparecchiatura si accende ma non si sente alcun suono

• Verificare che il basso sia stato collegato correttamente.
• Togliere tutti i componenti esterni collegati al loop effetti e fra il basso e l'amplificatore per verificare se si percepisce qualche suono.
• Utilizzare un cavo schermato diverso e verificare se si percepisce qualche suono.
• Verificare se il volume del basso è impostato su "0".
• Controllare se ci sono pile nel basso. Se sono presenti, controllare che siano cariche.
• Usare un basso diverso per verificare se il suono viene prodotto.
• Verificare se il volume dell'amplificatore è impostato su "0".
• Verificare se le cuffie sono collegate.
• Controllare se Mute è attivato.

3. Si sente un rumore

• Verificare se c' è qualcosa nelle immediate vicinanze che risuona o che batte contro l'amplificatore producendo il rumore.
• Verificare se il rivestimento della spina del cavo schermato è allentato.
• Accertarsi che la tensione delle corde del basso sia corretta.
• Controllare se le pile del basso sono scariche.
• Usare un basso, effetti, altri componenti esterni e cavo differenti per verificare se viene prodotto lo stesso rumore.

In caso di difetti:

Questo prodotto è stato sottoposto a rigide ispezioni prima di essere spedito dalla fabbrica. Accertarsi che i procedimenti sopraelencati siano eseguiti quando si pensa di trovarsi di fronte a un problema. Rivolgersi al rivenditore nell' eventualità che si verifichi qualche anomalia durante l'uso. Inoltre, accertarsi che le caratteristiche del problema vengano spiegate dettagliatamente quando si richiede una riparazione in modo da facilitarne una esecuzione rapida. Date le migliorie apportate al questo prodotto, le specifiche possono cambiare senza preavviso.
