GRG170DX - Chitarra IBANEZ - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo GRG170DX IBANEZ in formato PDF.
| Tipo di prodotto | Chitarra elettrica |
| Marca | Ibanez |
| Modello | GRG170DX |
| Materiale del corpo | Agathis |
| Materiale del manico | Acero |
| Materiale della tastiera | Palissandro |
| Numero di tasti | 24 |
| Configurazione dei pickup | Doppio humbucker (H-H) |
| Pickup | Ibanez Infinity (o GRG humbuckers) |
| Ponte | Fisso (Fixed bridge) |
| Numero di corde | 6 |
| Scala (diapason) | 648 mm (25,5 pollici) |
| Larghezza al capotasto | 43 mm |
| Peso | Circa 3,5 kg |
| Alimentazione | Passiva (nessuna pila necessaria) |
| Funzioni principali | Chitarra elettrica versatile per rock, metal e altri generi |
| Manutenzione e pulizia | Pulire con un panno morbido; utilizzare prodotti specifici per chitarra |
| Sicurezza | Utilizzare un supporto stabile; evitare urti e temperature estreme |
| Ricambi e riparabilità | Ricambi disponibili presso i rivenditori Ibanez; riparazione da un liutaio |
| Informazioni generali | Manuale di istruzioni incluso; garanzia del produttore |
Domande frequenti - GRG170DX IBANEZ
Domande degli utenti su GRG170DX IBANEZ
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Chitarra in formato PDF gratuitamente! Trova il tuo manuale GRG170DX - IBANEZ e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GRG170DX del marchio IBANEZ.
MANUALE UTENTE GRG170DX IBANEZ
ITALIANO Manuale di manutenzione 67
Manuale di regolazione....69
中文 维护保养手册 80
调整手册 82
Congratulazioni e grazie di cuore per avere scelto uno strumento Ibanez. Gli standard qualitativi Ibanez sono senza pari. Tutti gli strumenti Ibanez sono sottoposti a severi controlli di qualità prima della spedizione. Questo manuale spiega come mantenere intatte la finitura e la qualità sonora dello strumento, proprio come se fosse appena uscito dalla fabbrica.
PULIZIA
Una pulizia regolare della chitarra è molto importante per preservare la finitura e allungare la durata delle corde. Dopo aver suonato, passare un panno sullo strumento per rimuovere le eventuali tracce di sudore. Il sudore può infatti contenere acidi che possono essere corrosivi per le corde e per le parti in metallo della chitarra. Le chitarre con finitura lucida vanno pulite con un lucidante formulato in modo specifico per gli strumenti musicali e con un apposito panno soffice per chitarra oppure con uno straccio di cotone. Stracci abrasivi (come quelli in poliestere) possono graffiare la finitura. Le chitarre con finitura ad olio vanno pulite subito dopo l'uso solo con uno straccio di cotone. Se la chitarra si scolorisce dopo un lungo periodo di utilizzo o a causa della traspirazione intensa, rivolgersi a personale qualificato addetto alle riparazioni di chitarre per informazioni sul metodo migliore per ripristinare l'aspetto di fabbrica originale della finitura ad olio.
Se le corde appaiono sporche, scolorite o emettono un suono sordo o un ronzio, sostituirle con delle corde nuove. Per ottenere risultati migliori, consigliamo di sostituire una corda alla volta, per evitare di scaricare tutta la tensione dal manico. Se le nuove corde hanno una scalatura diversa, può essere necessario regolare la tensione del truss rod.
(Consigliamo di fare svolgere questa operazione solo a tecnici qualificati.) In seguito alla sostituzione delle corde, potrebbe essere necessario regolare gli strumenti dotati di sistemi di tremolo poiché la modifica della tensione delle corde potrebbe comportare il sollevamento o l'abbassamento del tremolo. I bassi e le chitarre Ibanez sono equipaggiati in fabbrica con Le corde delle seguenti scalature. Seguire le istruzioni seguenti per il proprio particolare modello. Le corde vanno strette saldamente sulle meccaniche partendo da quella superiore fino a quella inferiore, con 2 a 3 giri di corda attorno al perno della meccanica. In caso si utilizzino corde della chitarra non rivestite, occorre sistemarne le estremità seguendo il metodo illustrato nello schema seguente in modo da prevenire lo spostamento indesiderato dai perni. Nel caso di meccaniche in cui le estremità delle corde siano inserite nei perni, la corda può essere preventivamente tagliata in base alla lunghezza appropriata utilizzando un tronchesino.
Le meccaniche con ingranaggi ermetici sono già lubrificate. Le viti di regolazione per la manopola di regolazione possono essere serrate con un cacciavite a testa Phillips per aumentare la tensione.
*L'uso di corde usurate può produrre ronzio e distorsione nel suono. L'uso di corde attorcigliate o torte può causare ronzii o un sustain ridotto. Assicurarsi che le corde nuove siano di forma regolare e prive di difetti prima di montarle.
SCALATURE
Gli strumenti Ibanez che montano corde in acciaio sono dotati di truss rod regolabili. Lo scopo di un truss rod è di regolare il manico per compensare la tensione della corda. Vi sono molte ragioni per regolare il truss rod. Una delle ragioni più frequenti è il cambio delle scalature delle corde o l'altezza dell'accordatura, che può influenzare la tensione della corda. Le modifiche alla tensione possono influenzare l'altezza delle corde e produrre di conseguenza ronzii nel tasto o distorsioni acustiche. Per regolare il truss rod, individuare il relativo dado e regolarlo inserendo la brugola adeguata sul dado e stringendo (in senso orario) o allentando (in senso antiorario) il perno. La tensione del truss rod può essere misurata installando un capotasto mobile all'altezza del primo tasto, premendo le corde all'altezza del tasto dove il manico si congiunge al corpo. Inserire un misuratore di spessore tra la corda e il tasto all'altezza dell'ottavo tasto. La distanza deve essere compresa tra 0,3 mm e 0,5 mm. Questa distanza è detta "neck relief" (tolleranza del manico). Una distanza eccessiva può comportare un aumento dell'action al centro del manico incidendo negativamente sulla qualità dell'intonazione e sulla comodità di utilizzo dello strumento. L'assenza completa di neck relief può provocare un ronzio del tasto.
*Va prestata una cura adeguata nella regolazione del manico; consigliamo di fare eseguire questa procedura solo a tecnici qualificati.
ACTION

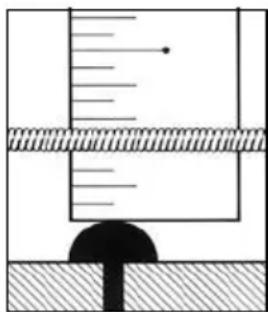

L'action delle corde della chitarrae del basso Ibanez è impostata in fabbrica. Tuttavia, vi sono molte ragioni per le quali l'altezza della corda dello strumento può cambiare. Gli strumenti possono risentire di cambi di temperatura e di umidità. Un'action della corda troppo alta può rendere difficile suonare la chitarra. Se l'action della corda è troppo bassa, possono verificarsi ronzii del tasto o prodursi note poco chiare. Per porvi rimedio, seguire le istruzioni per il tipo particolare di ponte installato. Nel controllo dell'action delle corde, assicurarsi che il basso sia accordato e che il truss rod sia regolato in modo corretto. L'action Ibanez è impostata sul 14° tasto per la chitarra e sul 12° tasto per il basso. Potrebbe essere necessario sistemare di nuovo l'action dopo la regolazione del manico o il montaggio di corde con una scalatura diversa. Seguire le istruzioni nel relativo manuale del ponte per effettuare le regolazioni.
*Se si utilizzano corde diverse da quelle descritte in precedenza, aumentare gradualmente la distanza dell'action partendo dal lato degli acuti fino ad arrivare a quello dei bassi.
LATO ACUTIL TO BASSI
| Chitarre con corde da .009 (tranne le Gio Ibanez) | 1,5mm | 2,0mm |
| Tutte le Gio Ibanez e le chitarre con corde da .010-.014 | 1,7mm | 2,3mm |
| Bassi (AFB, AGB, ARTB) | 2,0mm | 2,5mm |
INTONAZIONE
La regolazione dell'intonazione consiste nel regolare la posizione della corda sulla selletta in modo da compensare scalature o accordature diverse. Seguire le istruzioni della particolare intonazione del ponte seguente. L'intonazione è impostata adeguatamente quando la nota del 12° tasto e l'armonico al 12° tasto sono identici.
Questo è il punto centrale della scala e il modo più accurato di impostare una lunghezza standard della scala. Con la nota armonica come standard, se la nota suonata è calante, spostare la selletta del ponte in avanti verso la testa (a) per diminuire la lunghezza della corda. Se la nota è crescente, spostarla indietro rispetto alla testa (b) per aumentare le regolazioni di intonazione della lunghezza della corda.
*Tenere presente che le corde rischiano di spezzarsi quando si sposta la selletta. Per questo motivo, allentare sempre le corde prima di effettuare le regolazioni.
Di seguito viene indicata la posizione standard del ponte per le chitarre AF, AFS e AG. Regolare la posizione per ottenere l'intonazione adatta.
Il livello generale del segnale in uscita dello strumento, nonché la qualità del segnale possono essere influenzati dall'altezza del pickup.
L'altezza del pickup va regolata finché il volume dei pickup del manico e del ponte risultino quasi uguali con entrambi i volumi completamente aperti. Il volume potrebbe ridursi notevolmente se il pickup è tropo distante dalle corde. Siccome i
pickup sono magnetici, possono verificarsi ronzii e distorsione del suono se il pickup è troppo vicino alle corde. Usare un piccolo cacciavite per effettuare regolazioni e sollevare o abbassare il pickup.
*Gli strumenti che hanno poli regolabili possono essere regolati per bilanciare il segnale di uscita di ogni corda.
BATTERIE
Per le chitarre che dispongono di un circuito di preamplificazione o EQ, utilizzare batterie di alta qualità 006P (9V) o AA (1,5V) in base ai requisiti di ciascuno strumento. Le batterie possono essere alloggiate in un apposito contenitore, oppure nella cavità di ispezione all'interno dello strumento. Sostituire le batterie esaurite o con una carica insufficiente, dato che queste possono causare un peggioramento della qualità del suono, come ad esempio un volume troppo basso o una distorsione timbrica.
Il jack di uscita dello strumento opera inoltre come interruttore delle batterie: inserendo il cavo della chitarra nel jack di uscita, le batterie vengono attivate; scollegando il cavo, le batterie vengono disattivate.
Attenzione
Se la chitarra o il basso richiede due batterie, evitare di utilizzare una batteria vecchia insieme a una nuova. Non utilizzare mai due tipi di batterie diversi tra loro, come ad esempio una batteria alcalina e una al carbone, oppure una alcalina e una ricaricabile etc.
Disconnettere il cavo dello strumento se non si intende utilizzarlo per un periodo di tempo prolungato. Per incrementare la durata delle batterie e per prevenire la perdita di liquido che potrebbe danneggiare lo strumento, disconnettere il cavo dalla chitarra o dal basso se non si intende utilizzarli per un periodo di tempo prolungato.
Per impedire rumori indesiderati e prevenire danni a diffusori acustici, all'elettronica o all'apparato uditivo quando si disconnette il cavo dal jack di uscita dello strumento, ruotare sempre il controllo di volume del dispositivo di amplificazione in posizione "0".
* Le batterie non-alcaline eventualmente incluse con lo strumento servono solo per testare il circuito elettronico, e per tale motivo dovrebbero essere sostituite immediatamente.
Ponti per chitarre
PONTE CUSTOM GIBRALTAR

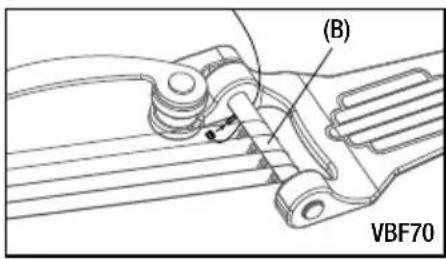

È possibile regolare l'altezza utilizzando 4 brugole da 2,0 mm (B). Occorre allentare la vite di fissaggio del ponte (A) che blocca le viti di regolazione con una chiave a brugola da 3,0 mm prima di proseguire con l'operazione di regolazione.
Ciascuna selletta è altresì bloccata da una vite di fissaggio (C). Utilizzare una chiave a brugola da 2,0 mm per regolare l'intonazione allentando le viti di fissaggio della selletta e per regolare in seguito la vite di intonazione (D). Al termine della regolazione, bloccare la selletta e accordare la chitarra.
* Lo stesso tipo di procedura può essere applicata alla chitarra a sette corde.
È possibile regolare l'action utilizzando un cacciavite per viti a taglio (-) in modo da ruotare la vite di regolazione di una delle estremità (A).
L'intonazione può essere regolata spostando ogni selletta avanti o indietro, utilizzando la vite di regolazione (B) sul retro del ponte. Per l'operazione è possibile utilizzare un cacciavite Phillips (+), un cacciavite a testa piatta (-) oppure una chiave a brugola opzionale.
Per montare le corde, inserirle dalla parte anteriore del ponte.
PONTE NON TREMOLO
Per cambiare le corde, infilare le corde nuove negli occhielli di guida sul retro della chitarra e posizionarle in seguito sopra la selletta.
È possibile regolare l'intonazione spostando la selletta in avanti o indietro utilizzando un cacciavite a testa Phillips (+) sulla vite di regolazione dell'intonazione nella parte posteriore del ponte. È possibile controllare l'altezza delle corde alzando o abbassando le piccole brugole posizionate sui lati della selletta con una chiave apposita.
Le corde possono essere montate utilizzando due diversi metodi: il primo consiste nell'infilare le corde attraverso gli occhielli di guida sul retro della chitarra; il secondo nell'agganciare e bloccare l'estremità a sfera delle corde sul retro del ponte (A).
Per regolare l'altezza delle corde, utilizzare una chiave a brugola esagonale da 1,5 mm e agire su ciascuna selletta del ponte (B).
Per regolare l'intonazione della corda, utilizzare una chiave a brugola esagonale da 2,5 mm per ruotare le viti di intonazione di ciascuna selletta sul retro del ponte (C).
L'altezza della corda di un ponte arch top può essere regolata girando le rondelle circolari poste su uno dei due lati del ponte. Girare in senso orario per ridurre l'action della corda; girare in senso antiorario per aumentarla.
Dato che il ponte non è fissato al corpo, l'intonazione può essere regolata allentando le corde e spostando la posizione del ponte avanti o indietro.
Per ottenere un risultato migliore, consigliamo di sostituire una corda alla volta. Ciò per evitare di rimuovere la tensione della corda dal manico e per tenere la molla del vibrato in tensione.

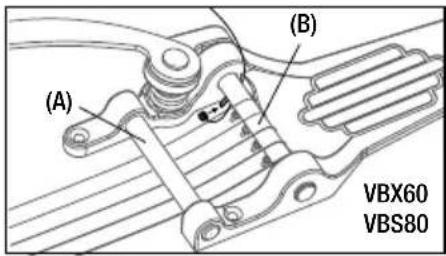

Per sostituire le corde sul VBX60 o VBS80, infilare la nuova corda sotto alla barra bloccacorde anteriore (A). Sulla VBF70 non c'è barra blocca corde anteriore.
L'estremità a sfera della corda va infilata al di sopra e attorno alla barra blocca corde posteriore (B).
Il foro dell'estremità a sfera della corda va inserito nel perno ad ago della barra blocca corde posteriore e la corda va tirata saldamente verso la testa. Il rilascio della tensione della corda dalla cordiera può fare uscire l'estremità a sfera dal perno ad ago. Se si tiene la corda in tensione tirandola verso la testa si allevia il problema.
Infilare la corda nella meccanica e, mentre si tiene la corda in tensione, attorcigliare la corda attorno al perno. Assicurarsi che la corda vada sulla corrispondente selletta del ponte. Una volta tesa, accordare la corda all'altezza dovuta. Ripetere questa procedura per le altre corde.
Tailpieces

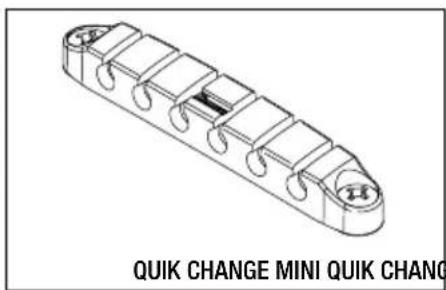

CORDIERA QUIK CHANGE
È possibile regolare l'altezza della QUICK CHANGE III con un cacciavite per viti a taglio (-) o una moneta in modo da ruotare i prigionieri di regolazione sui lati della cordiera (C).
QUIK CHANGE ULTRA / FUNZIONE ACCORDATURA DI PRECISIONE
QUIK CHANGE ULTRA dispone di una funzione di ACCORDATURA DI PRECISIONE.
Anche dopo avere accordato lo strumento utilizzando le meccaniche, è possibile eseguire rapidamente un'ulteriore regolazione di precisione grazie agli ACCORDATORI DI PRECISIONE (E).
Per montare una corda nuova, inserirne l'estremità a sfera nell'intaglio e posizionarla nell'area del gancio interno della selletta come illustrato nella figura. Tirare la corda sulla selletta e tendere la parte restante della corda avvolgendola sulla meccanica e ruotando la meccanica come di consueto.
ACCORDATURA SPECIALE
Il downshifter consente inoltre di aumentare l'altezza impostando l'accordatura standard mentre la leva si trova nella posizione più bassa. Il sollevamento della leva farà aumentare l'altezza che può essere regolata sulla posizione desiderata.
Il DOWNSHIFTER Ibanez consente di abbassare l'altezza di una corda su una posizione preimpostata mediante il semplice azionamento di una leva. Per raggiungere un'accordatura precisa sia per le posizioni alte che per quelle basse, occorre preimpostare le due impostazioni della leva prima di azionare il downshifter.
ACCORDATURA
Innanzitutto, verificare che il braccio della leva del downshifter si trovi nella posizione alta, quindi procedere alla normale accordatura della corda utilizzando le meccaniche standard sulla testa.
(Nota: la vite di accordatura del downshifter non ha effetto sull'altezza in posizione alta.) In seguito, abbassare la leva del downshifter sulla posizione bassa per ridurre l'altezza della corda. Ruotare la vite di accordatura posteriore in senso orario per ridurre l'altezza oppure in senso antiorario per aumentarla. È possibile eseguire la regolazione manualmente oppure utilizzando un cacciavite standard o una moneta finché la nota non viene abbassata all'altezza desiderata. (L'altezza di fabbrica è preimpostata per l'abbassamento di un tono completo, cioè sul Re) Quando la leva viene sollevata in posizione alta, la vite a testa zigrinata potrà essere ruotata liberamente, ma non avrà alcun effetto sull'altezza della leva sollevata. Tuttavia, inciderà sulle impostazioni dell'altezza della leva bassa.
NOTA: il dispositivo downshifter è stato ideato per fornire un livello di precisione dell'altezza ottimale. Tuttavia, occorre ricordare che si tratta di un dispositivo meccanico e che, di conseguenza, è soggetto a variazioni che comportano regolazioni successive dell'accordatura, soprattutto dopo un uso frequente.
Il ponte Tight-Tune offre la massima stabilità e una fedele trasmissione del suono, grazie anche all'eliminazione delle vibrazioni in eccesso mediante il bloccaggio delle singole parti del ponte.
REGOLAZIONE DELL'ALTEZZA DELLE CORDE \*
Per regolare l'altezza delle corde, allentare la vite di bloccaggio (A) su entrambi i lati del ponte e agire sul perno (B) con una chiave a brugola esagonale da 3 mm (E). Dopo aver effettuato la regolazione, serrare nuovamente la vite di bloccaggio (A).
NOTA: *Assicurarsi di aver allentato la vite di bloccaggio interna prima di effettuare la regolazione dell'altezza della corda. In caso contrario è possibile danneggiare il ponte.
VITE DI BLOCCAGGIO SPECIALE
Il ponte Tight-Tune dispone di una speciale vite di bloccaggio, che permette di bloccare saldamente il perno (B) al corpo della chitarra dopo aver completato la regolazione dell'altezza della corda.
Prima di effettuare la regolazione dell'altezza della corda, allentare completamente la vite di bloccaggio situata all'interno del ponte (F), ruotandola in senso antiorario con una chiave a brugola esagonale da 2 mm (H). Dopo aver effettuato la regolazione dell'altezza della corda, serrare nuovamente in senso orario la vite di bloccaggio interna (F). Il bloccaggio può dirsi completato quando la vite tocca il dado di ancoraggio(G) e non può essere ulteriormente serrata.
REGOLAZIONE DELL'INTONAZIONE
Per regolare la posizione della selletta, allentare la vite di bloccaggio della selletta desiderata (C) e ruotare la vite di regolazione dell'intonazione (D). Una volta completata la regolazione, serrare nuovamente le viti di bloccaggio delle sellette (C).
*Suggerimento: Un non perfetto bloccaggio delle viti di regolazione dell'intonazione (D) può causare problemi di risonanza. In questo caso, serrare leggermente la vite di regolazione dell'intonazione (D) fino a bloccare la selletta.
SOSTITUZIONE DELLE CORDE
La cordiera Tight-Tune dispone di una funzione di bloccaggio dell'estremità a sfera, che impedisce a questa di separarsi dalla cordiera durante la sostituzione delle corde. Nel montare una corda, inserire l'estremità a sfera nella fessura della cordiera come mostrato nella Fig. 1. La corda in questo modo può essere facilmente rimossa tirandola nella direzione indicata nella Fig. 2.
Il ponte FX-Edge Ibanez è un ponte fisso a doppio bloccaggio, che si basa sul diffusissimo Tremolo Lo-Pro Edge Ibanez. Leggere le istruzioni seguenti sull'utilizzo e sulla giusta regolazione del ponte.
SISTEMA A TRE PERNI

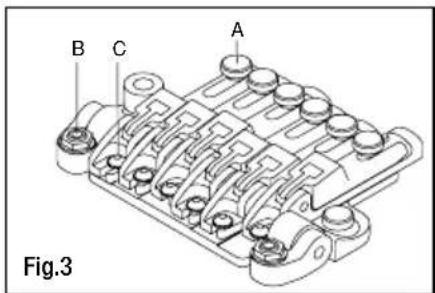

Tre perni sostengono il ponte FX-Edge; due perni principali e uno più piccolo, il perno posteriore. Quello posteriore aiuta a bloccare il ponte in posizione e trasmette anche vibrazioni addizionali della corda attraverso il corpo.
REGOLAZIONE DELL'ALTEZZA DELLA CORDA

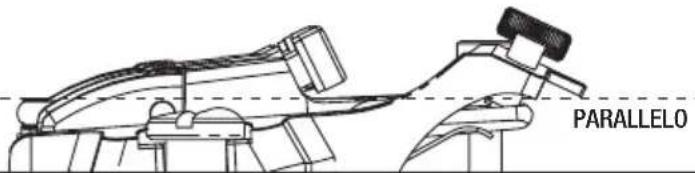

L'altezza della corda può essere regolata alzando o abbassando tutti e tre i perni. Dopo aver regolato l'altezza dei due perni principali, quello posteriore va compensato usando la brugola da 3 mm in dotazione per tenere allineato l'angolo del ponte in modo adeguato. (Il ponte dev'essere parallelo al corpo.)
*Sebbene l'altezza della corda della chitarra possa essere sollevata o abbassata fino a 0,3-0,5 mm con una rotazione dei perni, si consiglia di effettuare le regolazioni in piccoli incrementi.
*L'altezza della corda può cambiare dopo la regolazione finale del perno posteriore. Si consiglia di verificare l'altezza finale della corda dopo la regolazione del perno posteriore.
Locking Tremolos
TREMOLO EDGE III
MONTAGGIO DEL BRACCIO DEL TREMOLO
L'inserimento e la rimozione del braccio del tremolo sono operazioni estremamente semplici. Inserire il braccio nell'apposito foro sulla piastra di base del tremolo. Tirare il braccio per rimuoverlo.
È possibile regolare la tensione di serraggio del braccio sollevando il tremolo e inserendo una chiave a brugola da 2 mm nella vite (A) sul blocco tremolo. Se la vite viene ruotata in senso orario, verrà aumentata la tensione del braccio, mentre se la si ruota in senso antiorario, la tensione diminuirà.
È possibile regolare l'action del braccio del tremolo utilizzando una chiave a brugola da 3,0 mm sulla vite (B) del tremolo.
ACCORDATURA DI PRECISIONE
Dopo aver fissato il bloccacorde, utilizzare gli accordatori di precisione per eseguire le regolazioni di precisione dell'accordatura di ogni corda. Regolare tutti gli accordatori (C) al centro della rispettiva corsa prima di fissare il bloccacorde.
REGOLAZIONE DELL'ACTION
Per regolare l'intera unità tremolo (discendente e ascendente), utilizzare una chiave a brugola per girare il prigioniero (E) situato sul lato destro e sul lato sinistro dell'unità tremolo. (Questo non può essere regolato per ogni singola corda.)
REGOLAZIONE DELL'INTONAZIONE

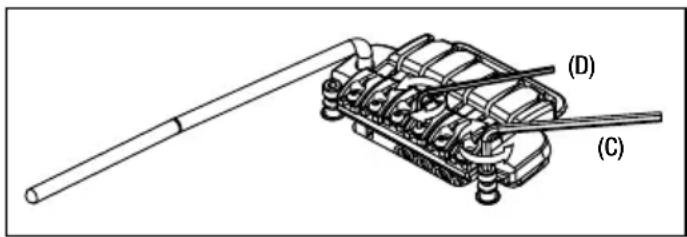

Allentare la vite con tassello di fissaggio (D) sul bloccacorde, quindi allentare la corda da regolare. Allentare le viti di bloccaggio (F) sulla selletta da regolare e spostarla in avanti o indietro. Serrare la vite di bloccaggio della selletta (F), quindi proseguire all'accordatura. Una volta verificata l'intonazione, serrare la vite con tassello di fissaggio (D).
*Sulla piastra di base si trovano due fori per ciascuna vite di bloccaggio della selletta che permettono di modificare le scalature consentendo un massimo di tre movimenti della selletta. Se non è possibile regolare l'intonazione perché è necessario spostare la selletta ulteriormente indietro, rimuovere la vite di intonazione e inserirla nel foro più estremo della piastra del ponte.
SOSTITUZIONE DELLE CORDE
Per il tremolo EDGE III, occorre sostituire le corde una alla volta. La rimozione contemporanea di tutte le corde comporterà un rilascio della tensione sul tremolo che modificherà l'angolo di sollevamento del tremolo. Allentare la vite con tassello di fissaggio (D) sul bloccacorde, quindi allentare la corda da sostituire. Allentare la vite di arresto della corda (G) e rimuovere la corda dalla selletta. Tagliare l'estremità a sfera della nuova corda nel modo illustrato nella figura, quindi inserire il lato tagliato della nuova corda tra la selletta e l'arresto bloccacorde. Serrare la vite di arresto della corda (G), quindi proseguire all'accordatura. Una volta verificata l'intonazione, serrare la vite con tassello di fissaggio (D) sul bloccacorde.
EDGE III REGOLAZIONE DELLA MOLLA DEL TREMOLO

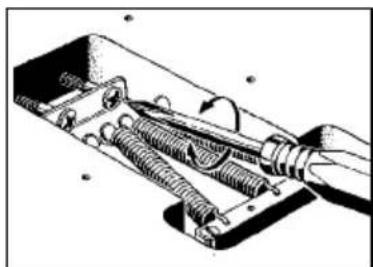

Le molle del tremolo consentono di regolarne l'angolo mediante il serraggio o l'allentamento della tensione del tremolo. Per regolare l'angolo del tremolo, individuare le viti di regolazione nella cavità del tremolo posteriore. Una volta accordato, il sistema del tremolo deve trovarsi parallelo alla superficie della chitarra come illustrato di seguito.

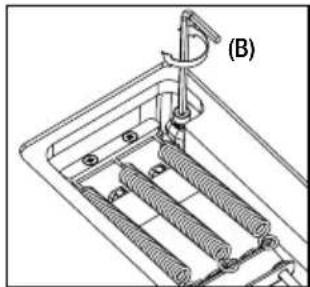

In caso contrario, rimuovere la piastra di copertura della cavità del tremolo e serrare le viti di regolazione della tensione, se il tremolo risulta ulteriormente abbassato. Allentare la viti se il tremolo è sollevato. Accordare di nuovo le corde all'altezza corretta, quindi verificare l'angolo. Scegliere il numero e la posizione delle molle del tremolo in base alla scalatura e all'angolo del tremolo.
Allentare il cappuccio della vite, inserire il braccio nell'unità tremolo, quindi ruotarlo fino a fissarlo in sede (Fig. 1). Ruotare il braccio per regolarlo all'altezza voluta. La tensione di serraggio del braccio è regolata dalla tenuta del cappuccio della vite. Per rimuovere il braccio, allentare il cappuccio della vite e ruotare il braccio in senso antiorario (Fig. 2).
ACCORDATURA DI PRECISIONE
Dopo aver fissato il bloccacorde, utilizzare gli accordatori di precisione (Fig. 3 A) per eseguire le regolazioni di precisione dell'accordatura di ogni corda. Regolare tutti gli accordatori al centro della rispettiva corsa prima di bloccare il bloccacorde alla paletta.
REGOLAZIONE DELL'ACTION
Per regolare l'intera unità tremolo (discendente e ascendente), utilizzare una chiave a brugola per girare il prigioniero (Fig. 3 B) situato sul lato destro e sul lato sinistro dell'unità tremolo. (Questo non può essere regolato per ogni singola corda.)
REGOLAZIONE DELL'INTONAZIONE

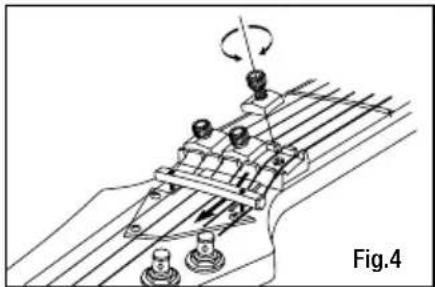

Allentare la vite arresto della corda del bloccacorde (Fig. 4). Rimuovere la vite di regolazione dell'intonazione (Fig. 5 B) dall'interno dell'unità ponte, fissarla nel foro a vite sul retro della selletta, quindi serrarla di modo che la punta della vite tocchi la borchia dell'unità ponte. Allentare la vite di bloccaggio della selletta (Fig. 3 C) e ruotare la vite di regolazione dell'intonazione per regolare la posizione della selletta. Una volta completata la regolazione, serrare la vite di bloccaggio della selletta in modo sufficiente a prevenirne lo spostamento in avanti durante l'accordatura, quindi riporre la vite di regolazione dell'intonazione nell'unità ponte.
SOSTITUZIONE DELLE CORDE
Allentare la vite di arresto della corda sul bloccacorde (Fig. 4), allentare completamente la corda sulla meccanica. Utilizzare una chiave a brugola per allentare la vite di arresto della corda sulla selletta del ponte (Fig. 5 A), quindi rimuovere la corda vecchia.
Utilizzare un tronchesino per tagliare l'estremità a sfera dalla nuova corda, come da Fig. 6, quindi inserire l'estremità della corda nella selletta del ponte, fissarla saldamente e serrare la corda sulla meccanica. Dopo l'accordatura, controllare l'inclinazione del ponte tremolo e fissare la vite di arresto corda del bloccacorde alla paletta.
REGOLAZIONE DEL SISTEMA PUNTO ZERO
Il sistema punto zero agevola l'accordatura di un'unità tremolo flottante, garantisce una maggiore stabilità di accordatura dopo l'utilizzo della leva tremolo e limita la scordatura causata da una corda spezzata.
*Se il sistema punto zero non è regolato sulla posizione esatta, cioè se il sistema punto zero e la tensione delle corde non sono in equilibrio, esso non funziona in modo ottimale dato che sarà completamente flottante. Tale regolazione va eseguita con precisione.
Quando una corda si spezza a causa della tensione del manico, l'accordatura delle corde risulterà leggermente più alta anche se rimarrà entro un intervallo accettabile.
PASSAGGIO AL FUNZIONAMENTO FLOTTANTE
Arrestando il funzionamento del sistema punto zero, il tremolo risulterà completamente flottante. Mantenendo il braccio sollevato, rimuovere la barra di arresto e la sottomolla. Con la chitarra accordata con precisione, utilizzare la manopola di regolazione della molla principale (Fig. 7 E) per regolare l'inclinazione del ponte tremolo. Se l'unità ponte tremolo è inclinata in avanti verso il manico, girare la manopola di regolazione nella direzione del più (+). Invece, se l'unità ponte tremolo è inclinata all'indietro lontano dal manico, girare la manopola nella direzione del meno (-).
*Nel regolare l'inclinazione del ponte tremolo nello stato flottante, l'accordatura si modifica ad ogni regolazione della manopola di regolazione della molla principale. Durante tale processo sarà necessario eseguire più volte l'accordatura.
Non Locking Tremolo
TREMOLO FAT/SAT
MONTAGGIO DEL BRACCIO DEL TREMOLO
L'inserimento e la rimozione del braccio del tremolo sono operazioni estremamente semplici. Inserire il braccio nell'apposito foro sulla piastra di base del tremolo. Tirare il braccio per rimuoverlo.
REGOLAZIONE DEL BRACCIO DEL TREMOLO (SAT PRO2)
Per regolare l'altezza del braccio, rimuovere il coperchio della molla del tremolo dal retro della chitarra e utilizzare una chiave a brugola da 3 mm per girare la vite di regolazione dell'altezza sulla parte inferiore del blocco tremolo. Girandola verso destra si aumenterà l'altezza.
TENSIONE DI SERRAGGIO DEL BRACCIO
È possibile regolare la tensione di serraggio del braccio sollevando il tremolo e inserendo una chiave a brugola da 1,5 mm nella vite (A) sul blocco tremolo. Se la vite viene ruotata in senso orario, verrà aumentata la tensione del braccio, mentre se la si ruota in senso antiorario, la tensione diminuirà.
REGOLAZIONE DELL'ALTEZZA DELLA CORDA (SAT PRO2)
Per regolare l'action di ogni corda, utilizzare una chiave a brugola da 1,5 mm per girare la vite sulla selletta (C). L'altezza complessiva può essere regolata su ogni lato dell'unità ponte tremolo SAT PRO2. Per regolare l'altezza, utilizzare una chiave a brugola da 3 mm per girare il prigioniero posto su uno dei lati dell'unità. Prestare attenzione quando si regola l'altezza di tutta l'unità del ponte tremolo; regolare entrambi i lati alla stessa altezza per garantire il funzionamento ottimale del ponte tremolo.
È possibile aumentare o ridurre la regolazione dell'altezza ruotando i perni (C) di montaggio del tremolo posizionati su entrambi lati della parte anteriore del ponte. La rotazione in senso orario farà diminuire il tremolo, mentre quella in senso antiorario lo farà aumentare.
REGOLAZIONE DELL'INTONAZIONE (SAT PRO2)
Per regolare l'intonazione, utilizzare una chiave a brugola da 1,5 mm per girare la chiave posta sul retro della selletta (E). Girare la vite verso destra per spostare la selletta all'indietro, o verso sinistra per spostare la selletta in avanti.
REGOLAZIONE DELL'INTONAZIONE (FAT20)
Per garantire l'assenza di movimento, ogni selletta è provvista di una vite di fissaggio. Per regolare l'intonazione, allentare la vite di fissaggio della selletta con una chiave a brugola da 2 mm (D). Per regolare l'intonazione, inserire una chiave a brugola da 2,5 mm nella vite della selletta sul retro del tremolo. Ruotando la chiave in senso orario, la selletta verrà spostata indietro, mentre ruotandola in senso antiorario, la selletta si sposterà in avanti. Una volta impostata la posizione di intonazione corretta per la selletta, serrare la vite di bloccaggio della selletta posteriore per bloccare qualsiasi movimento. (E)
REGOLAZIONE DELL'INTONAZIONE (FAT10/SAT10)
È possibile regolare l'intonazione spostando la selletta in avanti o indietro utilizzando un cacciavite a testa Phillips (+) sulla vite di regolazione dell'intonazione nella parte posteriore del ponte.
REGOLAZIONE DELL'INTONAZIONE E DELL'ALTEZZA DELLA CORDA (FAT 6)
È possibile regolare l'intonazione spostando la selletta in avanti o indietro utilizzando una vite di regolazione a testa Phillips (+) nella parte posteriore del ponte. È possibile controllare l'altezza delle corde alzando o abbassando le piccole brugole posizionate su entrambi i lati della selletta con una chiave apposita.
SOSTITUZIONE DELLE CORDE
Per sostituire le corde, infilare le nuove corde negli appositi fori sul retro della chitarra. A questo punto, infilarle nel blocco tremolo e posizionarle sopra la selletta.
È possibile regolare un tremolo standard in modo da potere aumentare l'altezza d'intonazione quando il braccio viene sollevato per allentare le molle del tremolo nella la cavità sul retro della chitarra. Questa procedura comporta lo svantaggio di causare un'intonazione crescente se una corda si spezza. Per risolvere questo inconveniente, regolare la piastra del tremolo in modo che sia a livello del corpo serrando le molle del tremolo.
Scegliere il numero e la posizione delle molle del tremolo in base alla scalatura e alla regolazione del tremolo.
SOSTITUZIONE DELLE CORDE
Il tremolo ACT permette di installare la corda in due modi.
1) Le corde vanno installate inserendo l'estremità a sfera nel blocca corde e agganciando l'estremità stessa al di sotto dell'arresto della corda sulla parte posteriore dell'unità del tremolo.
2) Le corde vanno installate inserendo l'estremità a sfera nel blocca corde e agganciando l'estremità stessa al di sotto dell'arresto sulla parte inferiore dell'unità del tremolo. Ciò aumenta la tensione della corda e aggiunge sustain.
L'inserimento e la rimozione del braccio del tremolo sono operazioni estremamente semplici. Inserire il braccio nell'apposito foro sulla piastra di base del tremolo. Tirare il braccio per rimuoverlo.
TENSIONE DI SERRAGGIO DEL BRACCIO
La tensione di serraggio del braccio può essere regolata sollevando il tremolo e inserendo una chiave a brugola da 2,0 mm nella vite (A) sul blocco del tremolo. Girare la vite in senso orario per stringere la tensione del braccio e girare in senso antiorario per allentarla.
REGOLAZIONE DELLE MOLLE DEL TREMOLO
Il Tremolo ACT è progettato per funzionare in modo ottimale quando è installato all'incirca parallelamente alla superficie del corpo della chitarra. L'angolo con cui il tremolo è attaccato può essere regolato cambiando la lunghezza delle molle del tremolo sotto l'unità del tremolo. Usare un cacciavite con testa a croce per girare le viti di regolazione della tensione
del tremolo e regolare la lunghezza delle molle del tremolo (B). Se il tremolo è inclinato in avanti verso il manico della chitarra, girare le viti in senso orario per serrare le molle. Invece, se il tremolo è inclinato all'indietro lontano dal manico, girare le viti in senso antiorario allentando così le molle. Accordare la chitarra con precisione, ricontrollare l'inclinazione del tremolo, quindi ripetere la regolazione fino a quando si ottiene il giusto angolo.
REGOLAZIONE DELL'ACTION
Per regolare in altezza l'intera unità tremolo, utilizzare una chiave a brugola da 3,0 mm per girare le viti (stud) (C) situate sul lato destro e sul lato sinistro dell'unità tremolo. (Questa regolazione non può essere effettuata per ogni singola corda.)
REGOLAZIONE DELL'INTONAZIONE
Utilizzare una chiave a brugola da 2.0 mm per allentare le viti di bloccaggio (D) di ogni selletta, quindi spostare la selletta. Serrare con fermezza le viti di bloccaggio selletta, accordare la chitarra e quindi verificare l'intonazione. Ripetere queste regolazioni fino alla corretta intonazione.
- PULIZIA
- ACTION
- INTONAZIONE
- BATTERIE
- Attenzione
- Ponti per chitarre
- PONTE CUSTOM GIBRALTAR
- PONTE NON TREMOLO
- Tailpieces
- CORDIERA QUIK CHANGE
- QUIK CHANGE ULTRA / FUNZIONE ACCORDATURA DI PRECISIONE
- ACCORDATURA SPECIALE
- ACCORDATURA
- REGOLAZIONE DELL'ALTEZZA DELLE CORDE \*
- VITE DI BLOCCAGGIO SPECIALE
- REGOLAZIONE DELL'INTONAZIONE
- SOSTITUZIONE DELLE CORDE
- SISTEMA A TRE PERNI
- REGOLAZIONE DELL'ALTEZZA DELLA CORDA
- Locking Tremolos
- MONTAGGIO DEL BRACCIO DEL TREMOLO
- ACCORDATURA DI PRECISIONE
- REGOLAZIONE DELL'ACTION
- EDGE III REGOLAZIONE DELLA MOLLA DEL TREMOLO
- REGOLAZIONE DEL SISTEMA PUNTO ZERO
- PASSAGGIO AL FUNZIONAMENTO FLOTTANTE
- Non Locking Tremolo
- TREMOLO FAT/SAT
- REGOLAZIONE DEL BRACCIO DEL TREMOLO (SAT PRO2)

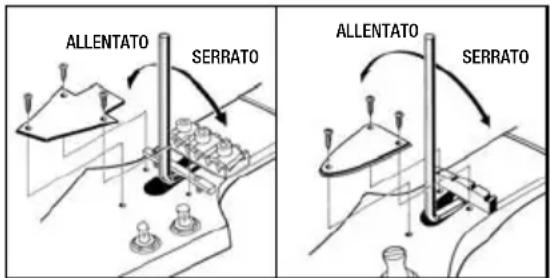

- TENSIONE DI SERRAGGIO DEL BRACCIO
- REGOLAZIONE DELL'ALTEZZA DELLA CORDA (SAT PRO2)
- REGOLAZIONE DELL'INTONAZIONE (SAT PRO2)
- REGOLAZIONE DELL'INTONAZIONE (FAT20)
- REGOLAZIONE DELL'INTONAZIONE (FAT10/SAT10)
- REGOLAZIONE DELL'INTONAZIONE E DELL'ALTEZZA DELLA CORDA (FAT 6)
- REGOLAZIONE DELLE MOLLE DEL TREMOLO
Marca : IBANEZ
Modello : GRG170DX
Categoria : Chitarra
