GRG170DX - Guitare IBANEZ - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil GRG170DX IBANEZ au format PDF.
| Type de produit | Guitare électrique |
| Marque | Ibanez |
| Modèle | GRG170DX |
| Matériau du corps | Agathis |
| Matériau du manche | Érable |
| Matériau de la touche | Palissandre |
| Nombre de frettes | 24 |
| Configuration des micros | Double humbucker (H-H) |
| Micros | Ibanez Infinity (ou GRG humbuckers) |
| Chevalet | Fixé (Fixed bridge) |
| Nombre de cordes | 6 |
| Échelle (diapason) | 648 mm (25,5 pouces) |
| Largeur au sillet | 43 mm |
| Poids | Environ 3,5 kg |
| Alimentation | Passive (aucune pile requise) |
| Fonctions principales | Guitare électrique polyvalente pour rock, métal et autres genres |
| Entretien et nettoyage | Essuyer avec un chiffon doux ; utiliser des produits spécifiques pour guitare |
| Sécurité | Utiliser un support stable ; éviter chocs et températures extrêmes |
| Pièces détachées et réparabilité | Pièces disponibles chez les revendeurs Ibanez ; réparation par un luthier |
| Informations générales | Notice d’utilisation incluse ; garantie constructeur |
FOIRE AUX QUESTIONS - GRG170DX IBANEZ
Questions des utilisateurs sur GRG170DX IBANEZ
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Guitare au format PDF gratuitement ! Retrouvez votre notice GRG170DX - IBANEZ et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GRG170DX de la marque IBANEZ.
MODE D'EMPLOI GRG170DX IBANEZ
FRANÇAIS Manuel d'entretien 41
Réglage manuel 43
Vous avez choisi un instrument Ibanez, nous vous remercions de ce choix et vous adressons tous nos compliments. Le niveau de qualité atteint par Ibanez est sans pareil. Avant leur expédition, tous les instruments Ibanez sont contrôlés et garantis conformes à nos normes rigoureuses de qualité. L'objectif de ce guide est de présenter les différentes opérations d'entretien nécessaires afin que votre instrument conserve l'aspect extérieur et les caractéristiques musicales qu'il possédait à sa sortie de nos ateliers.
NETTOYAGE
Un nettoyage régulier de votre guitare est capital pour lui permettre de conserver son aspect extérieur et pour prolonger la durée de vie des cordes. Après avoir joué, essuyez votre instrument afin de supprimer toute trace de transpiration. En effet, la transpiration peut contenir des substances acides provoquant la corrosion des cordes et des parties métalliques de votre guitare. Les guitares dont le fini est d'aspect brillant peuvent être lustrées en utilisant un produit spécial pour instruments de musique et un tissu d'entretien pour guitares, ou un chiffon doux en coton. Les tissus en polyester, du fait de leur nature abrasive, peuvent
produire des rayures sur la couche de finition. Les guitares patinées à l'huile doivent être essuyées immédiatement après avoir joué, et uniquement à l'aide d'un chiffon sec de coton. Si, après une longue utilisation ou en raison d'une transpiration importante, les couleurs de votre guitare changent, prenez contact avec un réparateur qualifié afin de redonner à la patine son aspect d'origine.
CORDES ET MECANIQUES D'ACCORDAGE
Si les cordes deviennent sales, changent de couleur, produisent un son terme ou des bourdonnements, remplacez-les. Pour éviter de fortes variations de tension du manche et pour obtenir de meilleurs résultats, nous vous recommandons de remplacer les cordes une à une. Lors du remplacement de cordes dont le calibre est différent, il peut être nécessaire d'ajuster la tension de la tige de réglage.
(Cette opération ne doit être effectuée que par un technicien qualifié.) Les instruments équipés d'un vibrato devront peut-être être réglés à nouveau après un remplacement des cordes, les changements de tension des cordes étant susceptibles d'élever ou d'abaisser le vibrato. Les guitares et les basses Ibanez sont montées en usine avec les calibres de cordes ci-après.
Suivez les instructions ci-dessous selon votre modèle.
Les cordes doivent être enroulées soigneusement sur les mécaniques d'accordage, de haut en bas, en effectuant 2 ou 3 tours autour de l'axe. Pour les cordes non filées, il convient de préparer les extrémités des cordes comme indiqué sur le schéma afin d'empêcher les cordes de glisser de la cheville. Dans le cas de mécaniques d'accordage pour lesquelles les extrémités des cordes sont insérées dans les axes, les cordes peuvent être coupées à longueur à l'avance, en utilisant une pince coupante.
Si les mécaniques d'accordage sont à engrenages étanches, alors ceux-ci sont de type autolubrifiant. La résistance des boutons d'accordage peut être ajustée grâce aux vis de serrage, en utilisant un petit tournevis cruciforme.
*L'utilisation de cordes de mauvaise qualité peut provoquer un phénomène de bourdonnement, ainsi que la distorsion du son. L'utilisation de cordes entortillées ou tordues peut également provoquer des bourdonnements et réduire la tenue du son (sustain). Veillez à ce que les cordes neuves soient exemptes de tout défaut ou aspérité avant de les monter.
CALIBRE DES CORDES
| Guitares solid body avec vibrato, NDM2, JTK et tous les modèles Gio | .009/.011/.016/.024/.032/.042 pouce |
| RG321MH, SZR, AXS, AR, ART, ARX, VBI et IC | .010/.013/.017/.026/.036/.046 pouce |
| Modèle à 7 cordes | .010/.013/.017/.026/.036/.046/.054 pouce |
| MMM1 | .014/.017/.030/.040/.056/.074 pouce |
| MTM1 | .011/.014/.018/.028/.038/.049 pouce |
| MTM2 | .011/.015/.018/.028/.038/.054 pouce |
| Guitares ARTCORE | .010/.013/.017/.030/.042/.052 pouce |
| Guitares basses (AFB, AGB, ARTB) | .050/.070/.085/.105 pouce |

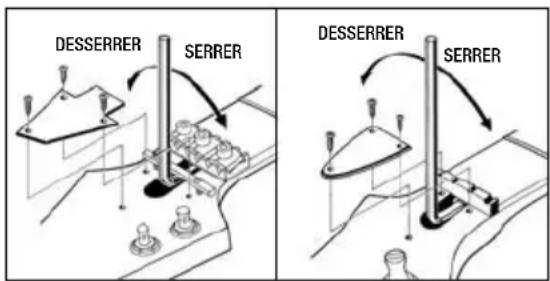

Les guitares Ibanez à cordes acier sont équipées d'une tige de réglage ajustable. Le but de la tige de réglage est d'équilibrer la tension que les cordes exercent sur le manche, en appliquant une traction inverse. Plusieurs raisons conduisent au besoin d'ajuster la tige de réglage. L'une des raisons les plus courantes est le changement des calibres de cordes ou encore l'accordage de l'instrument. Les opérations d'accordage des cordes sont susceptibles d'influer sur la hauteur des cordes : celles-ci peuvent alors friser ou sonner faux. Pour ajuster la tige de réglage, repérez l'écrou correspondant, insérez la clé appropriée et faites-la tourner pour serrer (dans le sens des aiguilles d'une montre) ou desserrer (dans le sens contraire) la tige. La tension de la tige de réglage peut être évaluée en plaçant un capodastre sur la première frette et en maintenant les cordes appuyées sur la frette qui se trouve à l'endroit où le manche rejoint la caisse. Insérez une jauge d'épaisseur entre la corde et la 8e frette. L'espace entre la corde et la frette doit être compris entre 0,3 mm et 0,5 mm. Cet espace est appelé le "action". Un action trop grande accentue la hauteur des cordes au milieu du manche, ce qui fausse l'intonation et affecte le confort de jeu. L'absence d'action peut provoquer un phénomène de bourdonnement au niveau des frettes.
*Une attention particulière est nécessaire lors du réglage du manche et nous vous recommandons de faire effectuer cette opération uniquement par un technicien spécialisé.
HAUTEUR
La hauteur des cordes est réglée lors de la fabrication des guitares et des basses Ibanez. Néanmoins, plusieurs facteurs peuvent provoquer la variation de hauteur des cordes d'un instrument. Les guitares sont sensibles aux variations de température et d'humidité. Une hauteur de cordes trop importante peut rendre l'instrument difficile à jouer. Si la hauteur des cordes est trop basse, un phénomène de bourdonnement indésirable peut se produire au niveau des frettes. Pour y remédier, suivez les instructions spécifiques selon le type de chevalet installé. Si la hauteur des cordes n'est pas correcte, vérifiez tout d'abord que la corde basse est accordée et que la tige de traction est réglée correctement. La hauteur des cordes est réglée au niveau de la 14e frette de la guitare et de la 12e frette de la basse. La hauteur des cordes devra être vérifiée et éventuellement ajustée à la suite d'un réglage du manche ou d'un changement de calibre des cordes. Pour effectuer les réglages, suivez les instructions fournies dans la section du guide concernant le chevalet.
*Si des cordes autres que celles décrites ci-dessus sont utilisées, augmentez progressivement la hauteur des cordes en commençant par les cordes aigües.
| CORDES AIGUES | ORDES GRAVES | |
| Guitares à corde aigüe de .009, sauf modèles Gio Ibanez | 1,5mm | 2,0mm |
| Tous les modèles Gio Ibanez et les guitares à corde aigüe de calibre .010 à .014 | 1,7mm | 2,3mm |
| Guitares basses (AFB, AGB, ARTB) | 2,0mm | 2,5mm |
INTONATION
Le réglage de l'intonation consiste à ajuster la position de la corde au niveau du pontet afin de compenser les différences de calibre des cordes ou d'accordage. Suivez les instructions de réglage de chevalet ci-après. L'intonation est correctement réglée lorsque la note produite au niveau de la 12e frette et la note harmonique produite au niveau de cette frette sont parfaitement identiques. Cette note correspond au milieu de la corde et ce réglage constitue la manière la plus précise pour obtenir une note de référence. En se servant de la note harmonique comme référence, si la note jouée sur la frette est plus grave, déplacez le pontet vers le haut de l'instrument (a) afin de réduire la longueur de la corde. Si la note jouée sur la frette est plus aiguë que la note harmonique, déplacez le pontet vers le bas (b) afin d'augmenter la longueur de la corde.
*Remarque : le déplacement des pontets peut provoquer la rupture des cordes. Pour éviter cela, détendez toujours les cordes avant d'effectuer de tels réglages.

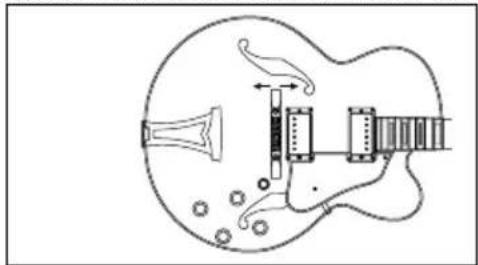

L'illustration ci-dessous montre la position standard du chevalet sur les guitares AF, AFS et AG. Ajustez la position du chevalet pour obtenir une intonation adéquate.
Le niveau de sortie de l'instrument ainsi que la qualité du signal peuvent être affectés par la position en hauteur des micros. La hauteur des micros doit être réglée de manière à ce que le volume obtenu soit pratiquement identique pour les micros du manche et du chevalet, lorsque les boutons de volume sont réglés au plus haut. Le volume peut chuter considérablement si la hauteur du micro est trop faible. Étant donné que les micros sont de type magnétique, un phénomène de bourdonnement et de distorsion peut apparaître lorsqu'un micro est situé trop près des cordes. Utilisez un petit tournevis pour régler la distance du micro par rapport aux cordes.
*Les instruments possédant des micros à plots réglables permettent d'ajuster la puissance de sortie pour chaque corde.
PILE
Pour les guitares équipées de préamplificateurs ou d'égaliseurs, veuillez utiliser des piles de bonne qualité type 006P (9 V) ou AA (1,5 V) conformément aux spécifications de votre guitare. Les piles se trouvent dans un compartiment à pile ou dans la platine de commande de votre instrument. Les anciennes piles ou les piles dont le niveau de charge est faible doivent être remplacées car elles pourraient générer une qualité sonore médiocre, notamment un volume faible et des distorsions indésirables.
La fiche de sortie de votre instrument fait également fonction d'interrupteur d'alimentation pour la pile: lorsqu'un câble de guitare est branché, la pile est connectée, de même qu'elle est déconnectée lorsque ce câble est débranché de la prise de sortie.
Attention
Si votre guitare ou votre basse nécessite deux piles, n'utilisez pas une pile neuve avec une ancienne. Ne combinez pas plusieurs types de piles différents tels qu'une pile alcaline et une pile au carbone ou une pile alcaline avec une pile rechargeable, etc.
Débranchez votre instrument lorsque vous ne l'utilisez pas pendant une durée prolongée. Pour augmenter l'autonomie des piles ou éviter toute fuite du contenu des piles, qui pourrait endommager votre instrument, débranchez toujours le câble de votre guitare ou de votre basse lorsque vous n'en jouez pas pendant une longue période.
Afin d'éviter les bruits indésirables et les dommages potentiels causés à l'enceinte, à l'équipement électronique ou à l'ouïe, mettez toujours à "0" le volume de votre amplificateur ou de tout autre appareil auquel votre instrument est connecté lorsque vous débranchez le câble de la prise de sortie de votre guitare ou de votre basse.
* Les piles non alcalines fournies avec votre instrument sont uniquement utilisées à des fins de vérification du circuit et doivent être remplacées.
Chevalets de guitare
CHEVALET GIBRALTAR CUSTOM
Le réglage de la hauteur s'effectue à l'aide des quatre vis Allen de 2,0 mm (B) qui se trouvent sur le chevalet. Les vis de réglage étant bloquées par la vis de blocage du chevalet (A), vous devez desserrer cette dernière à l'aide d'une clé Allen de 3,0 mm avant de procéder au réglage.
Chaque pontet est également bloqué par une vis de serrage de pontet (C). Pour régler l'intonation, utilisez une clé Allen de 2,0 mm pour desserrer les vis de serrage du pontet, puis réglez la vis d'intonation (D) à l'aide d'une clé Allen de 2,0 mm. Une fois l'ajustement terminé, bloquez le pontet et accordez la guitare.
* La même procédure doit être appliquée pour le modèle à 7 cordes.

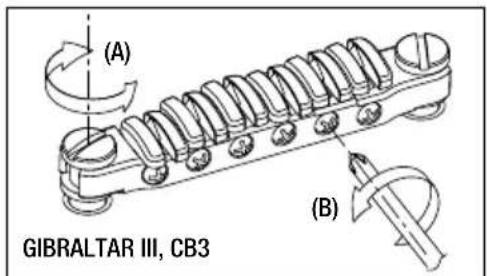

La hauteur se règle en tournant les vis d'ajustement (A) situées de chaque côté du chevalet à l'aide d'un tournevis plat (-). Vous pouvez régler la justesse en déplaçant le sillet vers l'avant ou l'arrière en tournant l'écrou de réglage de l'intonation (B) situé à l'arrière du chevalet. Vous pouvez utiliser un tournevis Phillips (+), un tournevis à lame plate (-) ou la clé Allen en option.
Installez les cordes en les insérant par l'avant du chevalet.

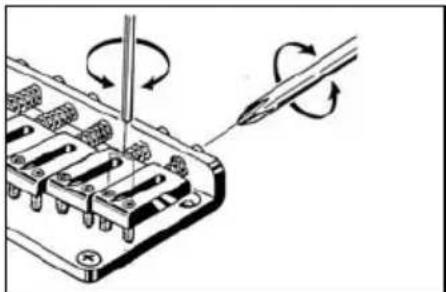

CHEVALET HARDTAIL
Pour remplacer les cordes, faites passer les nouvelles cordes à travers les passe-cordes qui se trouvent au dos de la guitare et faites-les ressortir par-dessus les pontets.
L'intonation peut être réglée en déplaçant le pontet vers l'avant ou vers l'arrière, en utilisant un tournevis cruciforme (+) pour ajuster la vis de réglage de l'intonation, située à l'arrière du chevalet. La hauteur des cordes peut être ajustée en levant ou en abaissant à l'aide d'une clé les petites vis Allen situées de part et d'autre de chaque pontet.
Il existe deux méthodes de fixation des cordes : la première consiste à faire passer les cordes à travers les passe-cordes situés à l'arrière de la guitare et la seconde à attacher et à immobiliser la boule de blocage au dos du chevalet (A).
Pour ajuster la hauteur des cordes, utilisez une clé hexagonale de 1,5 mm pour tourner les vis et régler la hauteur de chaque pontet (B). Pour ajuster l'intonation, utilisez une clé hexagonale de 2,5 mm pour tourner les vis de réglage de l'intonation de chaque pontet au dos du chevalet (C).
La hauteur des cordes peut être ajustée sur un chevalet arch-top en tournant les molettes à main situées de part et d'autre du chevalet. Tournez les molettes dans le sens des aiguilles d'une montre pour abaisser la hauteur des cordes et tournez-les dans le sens inverse pour augmenter la hauteur des cordes. Le chevalet n'étant pas fixé au corps de la guitare, l'intonation peut être réglée en détendant les cordes puis en déplaçant le chevalet vers l'avant ou vers l'arrière.
Pour des résultats optimaux, nous vous conseillons de remplacer les cordes une par une. Vous éviterez ainsi de perdre la tension appliquée par les cordes sur le manche, ce qui permet de maintenir le ressort du vibrato tendu.
Pour remplacer les cordes sur un cordier VBX60 ou VBS80, insérez la nouvelle corde par le dessous de la barre de retenue avant du cordier (A). Le modèle VBF70 ne comporte pas de barre de retenue avant.
Enroulez l'extrémité de la corde comportant une boule autour de la barre de retenue arrière du cordier (B) en passant par-dessus celle-ci.
Fixez la boule située à l'extrémité de la corde sur l'attache de la barre de retenue arrière du cordier ; la corde doit alors être tendue vers la tête du manche. Si vous détendez les cordes au niveau du cordier, l'extrémité de la corde comportant une boule risque de glisser de son attache. Pour éviter ce problème, maintenez la corde sous tension en la tirant vers la tête du manche.
Fixez la corde sur la mécanique et enroulez-la autour de l'axe tout en la maintenant tendue. Assurez-vous que la corde passe bien sur le pontet adéquat au niveau du chevalet. Une fois la corde tendue, accordez-la.
Répétez l'opération pour les autres cordes.
Tailpieces

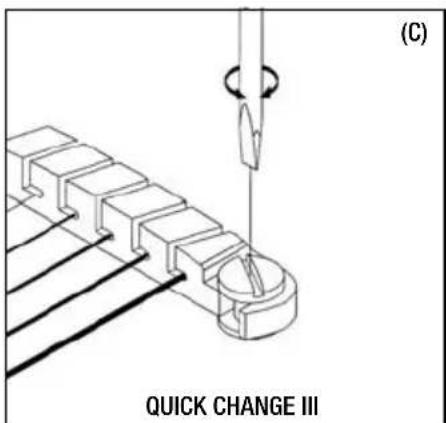

La hauteur du QUICK CHANGE III peut être ajustée en tournant les vis de réglage situées de part et d'autre du cordier (C) à l'aide d'un tournevis plat (-).
QUICK CHANGE ULTRA / FONCTION ACCORDAGE FIN
Le QUICK CHANGE ULTRA offre une fonction d'accordage fin.
Même après avoir accordé votre guitare à l'aide des mécaniques d'accordage, vous pouvez régler l'accordage de manière plus précise en utilisant les COMMANDES D'ACCORDAGE FIN (E).
Pour monter une corde neuve, insérez la boule de blocage de la corde à travers l'encoche et placez-la dans la zone de blocage interne du pontet, comme indiqué sur l'illustration. Tirez fermement sur la corde et montez l'autre extrémité sur la tête du manche, comme vous le feriez avec n'importe quelle guitare.
ACCORDAGE SPÉCIAL
Le Downshifter vous permet également d'augmenter la hauteur, en réglant l'accordage standard lorsque le levier est en position basse. Si le levier est monté, la
hauteur le sera également et la corde pourra alors être ajustée à la hauteur souhaitée.
L'Ibanez DOWNSHIFTER vous permet de réduire la hauteur d'une corde à une hauteur prédéfinie en actionnant simplement un petit levier. Pour que l'accordage soit précis, aussi bien en position haute qu'en position basse, vous devez régler les deux positions du levier avant d'utiliser le Downshifter.
ACCORDAGE
Vérifiez tout d'abord que le levier du Downshifter est en position haute, puis accordez la corde normalement en utilisant les mécaniques d'accordage qui se trouvent sur la tête du manche.
(Remarque : la vis d'accordage du Downshifter n'a aucun effet sur la hauteur de la corde en position haute.) Placez ensuite le Downshifter en position basse : la hauteur de la corde est alors réduite. Réglez la vis d'accordage située à l'arrière dans le sens des aiguilles d'une montre pour réduire la hauteur, dans le sens inverse pour l'augmenter. Ce réglage peut être effectué à la main ou à l'aide d'un tournevis standard ou d'une pièce de monnaie, jusqu'à obtenir la hauteur souhaitée pour la position basse. (La hauteur prédéfinie en usine correspond à un abaissement d'un ton, c'est-à-dire à un accordage en Ré.) Lorsque le levier est placé en position haute, la vis à main peut-être réglée, mais cela n'a aucun effet sur la hauteur en position haute. Cela affectera toutefois la hauteur en position basse.
REMARQUE : Le système Downshifter a été conçu pour que la hauteur soit la plus précise possible. Vous devez toutefois être conscient que le Downshifter est un dispositif mécanique. En cas d'utilisation fréquente, il se peut que des variations de hauteur se produisent, auquel cas vous devrez procéder à un réajustement.
Le chevalet Tight-Tune offre une meilleure stabilité et un transfert sonore optimal tout en supprimant les vibrations inutiles grâce au verrouillage de chaque partie du chevalet.
RÉGLAGE DE LA HAUTEUR DES CORDES \*
Pour régler la hauteur des cordes, desserrez l'écrou de blocage (A) de part et d'autre du chevalet et tournez les vis (B) à l'aide d'une clé hexagonale de 3 mm (E). Une fois la hauteur des cordes réglée, serrez l'écrou de blocage (A).
REMARQUE : *Veillez toujours à débloquer la vis de blocage à l'intérieur avant de régler la hauteur des cordes. Sinon, vous risquez d'endommager l'instrument.
FONCTION DE BLOCAGE DES VIS
Le chevalet Tight-Tune est équipé de la fonction de blocage des vis. Celle-ci fixe fermement les vis (B) au corps de la guitare une fois le réglage de la hauteur des cordes terminé.
Avant de procéder au réglage de la hauteur des cordes, desserrez complètement la vis de blocage située à l'intérieur du chevalet (F) en tournant dans le sens inverse des aiguilles d'une montre à l'aide d'une clé hexagonale de 2 mm (H). Une fois le réglage de la hauteur des cordes terminé, tournez la vis de blocage située à l'intérieur dans le sens des aiguilles d'une montre (F). Celle-ci est bloquée lorsqu'elle touche l'écrou d'ancrage (G) et qu'elle ne peut plus être serrée.
RÉGLAGE DE L'INTONATION
Pour régler la position du pontet, desserrez les vis de serrage de pontet (C) se trouvant sur le pontet à régler et tournez la vis de réglage de l'intonation (D). Serrez de nouveau les vis de serrage de pontet (C) après le réglage.
*Conseil : Un effet de résonance peut se produire si la vis de réglage de l'intonation (D) est desserrée. Dans ce cas, serrez légèrement la vis de réglage de l'intonation (D) jusqu'à ce que le pontet ne bouge plus.
REMPLACEMENT DES CORDES
Le cordier Tight-Tune est équipé d'une fonction de blocage de la boule qui empêche cette dernière d'être séparée du cordier lors du remplacement des cordes. Lorsque
vous installez la corde, insérez la boule de blocage dans l'encoche du cordier, comme indiqué sur la Fig. 1. Vous pouvez retirer la corde facilement en la tirant dans le sens indiqué sur la Fig. 2.
Le chevalet Ibanez FX-Edge est un chevalet fixe à double blocage conçu sur les bases du fameux vibrato Ibanez Lo-Pro Edge. Lisez bien les instructions ci-dessous portant sur l'utilisation et le réglage du chevalet.

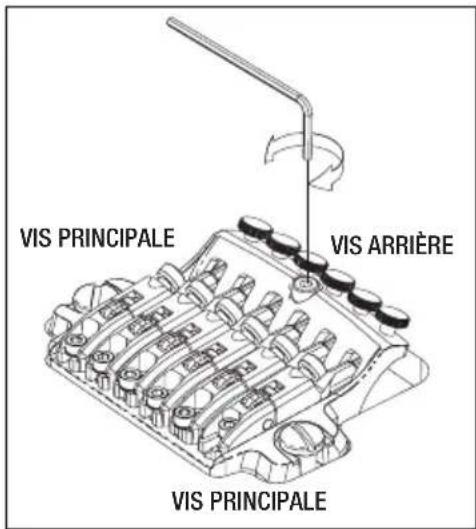

SYSTÈME À TROIS VIS
Le chevalet FX-Edge est fixé à la guitare au moyen de trois vis : deux vis principales et une vis plus petite située à l'arrière de l'instrument. La vis arrière permet de bloquer le chevalet et de mieux transmettre les vibrations des cordes au corps de la guitare.
RÉGLAGE DE LA HAUTEUR DES CORDES
La hauteur des cordes se règle en montant ou en abaissant les trois vis. Une fois que la hauteur des deux vis principales a été réglée, il est nécessaire de compenser la hauteur de la vis située à l'arrière à l'aide de la clé Allen de 3 mm fournie, de manière à conserver l'angle d'alignement du chevalet. (Le chevalet doit toujours être parallèle au corps de l'instrument.)
*Bien qu'il soit possible d'augmenter ou de réduire la hauteur des cordes de 0,3 mm à 0,5 mm en donnant un tour de vis, nous vous conseillons de la régler progressivement par incréments plus petits.
*Il se peut que la hauteur des cordes soit modifiée suite au réglage de la vis arrière. Il est donc recommandé de vérifier la hauteur finale des cordes après le réglage de cette dernière.
Locking Tremolos
VIBRATO EDGE III

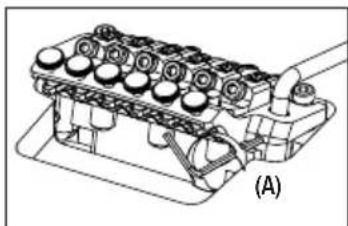

INSTALLATION DE LA TIGE DU VIBRATO
Il est très facile d'installer et de retirer la tige du vibrato. Introduisez la tige dans le trou prévu à cet effet sur la plaque de support du vibrato. Tirez sur la tige pour la retirer.
La friction de la tige peut être réglée en levant le vibrato et en introduisant une clé Allen de 2 mm dans la vis (A) qui se trouve sur le bloc de vibrato. Si cette vis est tournée dans le sens des aiguilles d'une montre, la friction de la tige est augmentée ; elle est réduite si la vis est tournée dans le sens contraire.
La hauteur de la tige du vibrato peut être réglée en tournant la vis du vibrato (B) à l'aide d'une clé Allen de 3,0 mm.

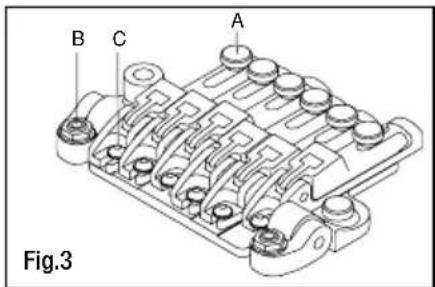

Même après avoir fixé les écrous de blocage, vous pouvez procéder à un accordage fin pour chaque corde. Il est recommandé de régler toutes les commandes d'accordage fin (C) en position médiane avant de serrer l'écrou de blocage.
Pour régler l'unité du vibrato vers le haut ou vers le bas, tournez les vis situées de part et d'autre de l'unité de vibrato (E) à l'aide d'une clé Allen. (Ce réglage ne peut pas être fait individuellement pour chaque corde.)
Desserrez la vis de serrage (D) de l'écrou de blocage, puis détendez la corde à régler. Desserrez les vis de serrage de pontet (F) se trouvant sur le pontet à régler, puis déplacez le pontet vers l'avant ou l'arrière. Serrez la vis de serrage du pontet (F) et accordez la corde. Après avoir vérifié une nouvelle fois l'intonation, serrez la vis de serrage (D).
*La plaque de support est équipée de deux trous destinés à accueillir les vis de serrage de pontet. Elles permettent à l'utilisateur de changer de calibre de cordes tout en autorisant un déplacement maximal du pontet. Si l'intonation ne peut être réglée parce que le pontet doit être reculé, retirez la vis d'intonation et insérez-la dans le trou situé plus en arrière sur la plaque du chevalet.
REMPLACEMENT DES CORDES
Avec un vibrato EDGE III, remplacez les cordes une à une. Le fait d'enlever toutes les cordes usagées simultanément diminuera la tension exercée sur le vibrato et modifiera l'angle de tirage du vibrato. Desserrez la vis de serrage (D) de l'écrou de blocage, puis détendez la corde à remplacer. Desserrez la vis d'arrêt de la corde (G) et retirez la corde du pontet. Coupez l'extrémité à boule de la corde neuve, comme indiqué sur l'illustration, puis insérez l'extrémité ainsi coupée entre le pontet et le bloque-corde. Serrez la vis d'arrêt de la corde (G) et accordez la corde. Après avoir vérifié l'intonation, serrez la vis de serrage (D) de l'écrou de blocage.
Les ressorts de vibrato règlent l'angle du vibrato en augmentant ou réduisant la tension exercée sur le vibrato. Pour régler l'angle du vibrato, repérez les vis de réglage qui se trouvent à l'arrière de la cavité du vibrato. Lorsque l'instrument est accordé, le système de vibrato doit être parallèle à la surface de la guitare, comme sur l'illustration.
Si le système de vibrato n'est pas parallèle à la surface de la guitare, enlevez la plaque de protection de la cavité du vibrato et serrez les vis de réglage de la tension du vibrato si celui-ci est lâche.
Desserrez les vis si le vibrato est trop tiré. Réaccordez les cordes à la hauteur souhaitée et vérifiez l'angle. Déterminez le nombre de ressorts de vibrato et leur position en fonction du calibre des cordes et de l'angle du vibrato.
TIGE DE VIBRATO
Desserrez le bouchon fileté, introduisez la tige dans l'unité de vibrato et installez-la par un mouvement de rotation (Fig. 1. Faites-la pivoter pour obtenir la hauteur désirée. La torsion de la tige est ajustée par le serrage du bouchon fileté. Pour retirer la tige, desserrez le bouchon fileté et tournez la tige dans le sens contraire des aiguilles d'une montre (Fig. 2).
Même après avoir fixé les écrous de blocage, vous pouvez procéder à un accordage fin (Fig. 3 A) pour chaque corde.
Il est recommandé de régler toutes les commandes d'accordage fin en position médiane avant de serrer l'écrou de blocage.
Pour régler l'ensemble de l'unité du vibrato vers le haut ou vers le bas, tournez les vis situées de part et d'autre de l'unité de vibrato à l'aide d'une clé Allen (Fig. 3 B). (Ce réglage ne peut pas être fait individuellement pour chaque corde.)
RÉGLAGE DE L'INTONATION
Desserrez le bloque-corde de l'écrou de blocage (Fig. 4). Retirez la vis d'ajustement de l'intonation (Fig. 5 B) du chevalet, vissez-la dans le trou fileté à l'arrière du pontet et serrez-le de sorte que le bout de la vis soit en contact avec la nervure du chevalet. Desserrez la vis de verrouillage du pontet (Fig. 3 C) et tournez la vis d'ajustement d'intonation pour ajuster la position du pontet. Une fois le réglage terminé, serrez la vis de serrage du pontet suffisamment afin d'empêcher le déplacement du pontet lors de l'accordage, et placez la vis de réglage de l'intonation dans le chevalet.
REMPLACEMENT DES CORDES
Desserrez le bloque-corde de l'écrou de verrouillage (Fig. 4), dégagez la corde de la mécanique d'accordage, puis à l'aide d'une clé Allen, desserrez le bloque-corde du pontet de chevalet (Fig. 5 A) et retirez la corde usagée.
Ensuite, à l'aide d'un cutter, sectionnez la nouvelle corde au niveau de la boule située à son extrémité, comme indiqué sur la figure 6, insérez cette extrémité de la corde dans le pontet de chevalet, fixez-la solidement, puis attachez la corde à la mécanique d'accordage. Après l'accordage, vérifiez l'angle du chevalet de vibrato, et serrez l'écrou de blocage de la corde pour terminer la procédure.
RÉGLAGE DU SYSTÈME ZERO POINT
Le système Zero Point facilite l'accordage du chevalet de vibrato flottant, permet une plus grande stabilité de l'accordage après l'enclenchement et limite le désaccordage survenant généralement lorsqu'une corde casse. *Si le système Zero Point n'est pas réglé correctement, il ne fonctionnera pas de façon optimale car il sera soit complètement flottant, soit en équilibre avec la tension des cordes. Ce réglage doit être effectué avec précision.
En raison de la tension exercée sur le manche, lorsqu'une corde casse, il se peut que l'accordage des autres cordes soit légèrement plus haut que la normale, tout en restant dans des limites acceptables.
MISE EN MODE DE FONCTIONNEMENT FLOTTANT
Si vous désactivez le système Zero Point, le vibrato devient complètement flottant. Tout en maintenant la tige levée, retirez la tige d'arrêt et le ressort inférieur.
Une fois la guitare correctement accordée, ajustez l'angle du chevalet de vibrato à l'aide de la vis d'ajustement du ressort principal (Fig. 7 E). Si le chevalet de vibrato est incliné en direction du manche, tournez la vis d'ajustement du ressort dans le sens repéré par le symbole (+). Inversement, si le chevalet de vibrato est incliné en direction de la caisse, tournez la vis d'ajustement du ressort dans le sens repéré par le symbole (-).
*Au cours du processus de réglage de l'angle de l'unité de vibrato en position flottante, vous devrez souvent réaccorder la guitare, car l'accordage est modifié chaque fois que vous ajustez la vis d'ajustement du ressort principal.
Non Locking Tremolo
VIBRATO FAT/SAT
INSTALLATION DE LA TIGE DU VIBRATO
Il est très facile d'installer et de retirer la tige du vibrato. Introduisez la tige dans le trou prévu à cet effet sur la plaque de support du vibrato. Tirez sur la tige pour la retirer.

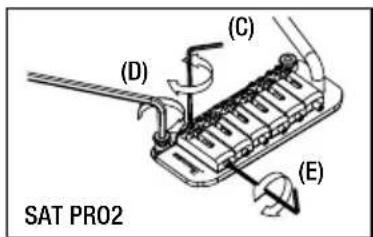

RÉGLAGE DE LA TIGE DU VIBRATO (SAT PRO2)
Pour ajuster la hauteur de la tige, retirez la plaque de protection des ressorts du vibrato, qui se trouve au dos de la guitare, et à l'aide d'une clé Allen de 3 mm, tournez la vis d'ajustement de hauteur fixée à la base du bloc de vibrato. Tournez la vis dans le sens des aiguilles d'une montre pour élever la tige de vibrato.

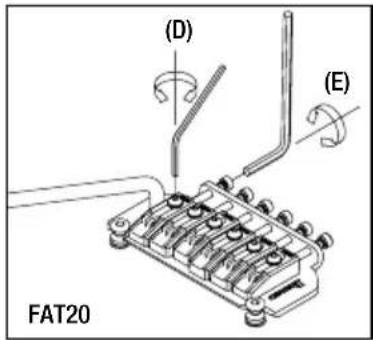

FRICTION DE LA TIGE
La friction de la tige peut être réglée en levant le vibrato et en introduisant une clé Allen de 1,5 mm dans la vis (A) qui se trouve sur le bloc de vibrato. Si cette vis est tournée dans le sens des aiguilles d'une montre, la friction de la tige est augmentée ; elle est réduite si la vis est tournée dans le sens contraire.
Pour régler la hauteur de chaque corde, tournez la vis située sur le pontet (C) à l'aide d'une clé Allen de 1,5 mm. La hauteur de l'ensemble des cordes peut être réglée de chaque côté du chevalet de vibrato SAT PRO2. Pour régler la hauteur, utilisez une clé Allen de 3 mm et tournez les vis (D) situées de part et d'autre de l'unité de vibrato. Le réglage de la hauteur du chevalet de vibrato doit être effectué avec précaution. La hauteur de chaque côté doit être réglée de manière identique afin d'assurer un fonctionnement optimal du vibrato.
La hauteur du vibrato peut être augmentée ou réduite en ajustant les vis (C) sur lesquelles le vibrato est monté. Elles sont placées de chaque côté du chevalet, vers l'avant de la guitare. Le vibrato est abaissé lorsqu'elles sont tournées dans le sens des aiguilles d'une montre et monté lorsqu'elles sont tournées dans le sens contraire.
Pour régler l'intonation, utilisez une clé Allen de 1,5 mm et tournez la vis située à l'arrière du pontet (E). Tournez la vis dans le sens des aiguilles d'une montre pour déplacer le pontet vers l'arrière, ou dans le sens contraire pour le déplacer vers l'avant.
Pour empêcher tout déplacement, chaque pontet dispose de sa propre vis de blocage. Lors du réglage de l'intonation, desserrez la vis de serrage du pontet à l'aide d'une clé Allen de 2 mm. (D) Pour régler l'intonation, introduisez une clé Allen de 2,5 mm dans la vis du pontet qui se trouve à la base du vibrato. Le pontet est déplacé vers l'arrière si vous tournez la clé dans le sens des aiguilles d'une montre. Dans le sens inverse, le pontet est déplacé vers l'avant. Une fois la position d'intonation du pontet correctement réglée, serrez la vis de serrage du pontet afin d'empêcher tout déplacement. (E)
L'intonation peut être réglée en déplaçant le pontet vers l'avant ou vers l'arrière, en utilisant un tournevis cruciforme (+) pour ajuster la vis de réglage de l'intonation située à l'arrière du chevalet.
L'intonation peut être réglée en déplaçant le pontet vers l'avant ou vers l'arrière, en utilisant un tournevis cruciforme (+) pour ajuster la vis de réglage de l'intonation située à l'arrière du chevalet. La hauteur des cordes peut être ajustée en levant ou en abaissant à l'aide d'une clé les petites vis Allen situées de part et d'autre de chaque pontet.
Pour remplacer les cordes, faites passer les cordes neuves à travers les trous qui se trouvent au dos de la guitare. Les cordes sont alors guidées à travers le bloc de vibrato pour ressortir par-dessus le pontet.
Un vibrato standard peut être réglé de manière à ce que la hauteur augmente lorsque la tige du vibrato est levée : les ressorts de vibrato qui se trouvent dans la cavité au dos de la guitare sont ainsi détendus. Malheureusement, en cas de rupture d'une corde, cette procédure risque d'augmenter la hauteur des cordes. Pour remédier à cela, serrez les ressorts du vibrato afin d'ajuster la plaque de manière à ce qu'elle soit parallèle au corps de l'instrument.
Déterminez le nombre de ressorts de vibrato et leur position en fonction du calibre des cordes et du réglage du vibrato.
Avec un vibrato ACT, vous pouvez installer les cordes de deux manières différentes :
1) Installez les cordes en insérant l'extrémité comportant une boule dans l'encoche prévue à cet effet et coincez la boule en dessous du crochet de blocage de corde à l'arrière du chevalet.
2) Installez les cordes en insérant l'extrémité comportant une boule dans l'encoche prévue à cet effet et coincez la boule dans le crochet de blocage de corde situé sous le chevalet. Cette solution augmente la tension des cordes et améliore la tenue de son.
Il est très facile d'installer et de retirer la tige du vibrato. Introduisez la tige dans le trou prévu à cet effet sur la plaque de support du vibrato. Tirez sur la tige pour la retirer.
FORCE DE TORSION DE LA TIGE
La force de torsion de la tige peut être réglée en levant le vibrato et en introduisant une clé Allen de 2 mm dans la vis (A) qui se trouve sur le bloc de vibrato. Si cette vis est tournée dans le sens des aiguilles d'une montre, la force de torsion de la tige augmente ; elle diminue si la vis est tournée dans le sens contraire.
RÉGLAGE DES RESSORTS DE VIBRATO
Le vibrato ACT est conçu de telle sorte que ses performances sont optimales lorsqu'il est installé plus ou moins parallèlement à la table de la guitare. L'angle d'attache du vibrato peut être ajusté en modifiant la longueur des ressorts de vibrato qui se trouvent sous le chevalet de vibrato. Utilisez un tournevis cruciforme pour tourner les vis
d'ajustement de la tension du vibrato afin d'ajuster
la longueur des ressorts de vibrato (B). Si le vibrato est incliné vers l'avant, vers le manche de la guitare, tournez les vis dans le sens des aiguilles d'une montre pour resserrer les ressorts. À l'inverse, si le vibrato est incliné vers l'arrière, tournez les vis dans le sens inverse des aiguilles d'une montre pour détendre les ressorts. Accordez la guitare correctement, vérifiez à nouveau l'angle du vibrato puis renouvez les opérations d'ajustement jusqu'à ce que l'angle du vibrato soit correct.
Pour régler le chevalet de vibrato vers le haut ou vers le bas, tournez les vis (C) situées de part et d'autre du chevalet de vibrato à l'aide d'une clé Allen de 3 mm. (Ce réglage ne peut pas être fait individuellement pour chaque corde.)
RÉGLAGE DE L'INTONATION
Desserrez les vis de blocage de chaque pontet (D) à l'aide d'une clé Allen de 2 mm, puis déplacez le pontet. Serrez fermement les vis de blocage, accordez la guitare et vérifiez l'intonation. Renouvelez ces opérations jusqu'à obtenir une intonation correcte.
- NETTOYAGE
- CORDES ET MECANIQUES D'ACCORDAGE
- HAUTEUR
- INTONATION
- PILE
- Attention
- Chevalets de guitare
- CHEVALET GIBRALTAR CUSTOM
- CHEVALET HARDTAIL
- Tailpieces
- QUICK CHANGE ULTRA / FONCTION ACCORDAGE FIN
- ACCORDAGE SPÉCIAL
- ACCORDAGE
- RÉGLAGE DE LA HAUTEUR DES CORDES \*
- FONCTION DE BLOCAGE DES VIS
- RÉGLAGE DE L'INTONATION
- REMPLACEMENT DES CORDES
- SYSTÈME À TROIS VIS
- RÉGLAGE DE LA HAUTEUR DES CORDES
- Locking Tremolos
- INSTALLATION DE LA TIGE DU VIBRATO
- TIGE DE VIBRATO
- RÉGLAGE DU SYSTÈME ZERO POINT
- MISE EN MODE DE FONCTIONNEMENT FLOTTANT
- Non Locking Tremolo
- VIBRATO FAT/SAT
- RÉGLAGE DE LA TIGE DU VIBRATO (SAT PRO2)
- FRICTION DE LA TIGE
- FORCE DE TORSION DE LA TIGE
- RÉGLAGE DES RESSORTS DE VIBRATO
Marque : IBANEZ
Modèle : GRG170DX
Catégorie : Guitare
