用户手册 GBR 14 CA Professional BOSCH

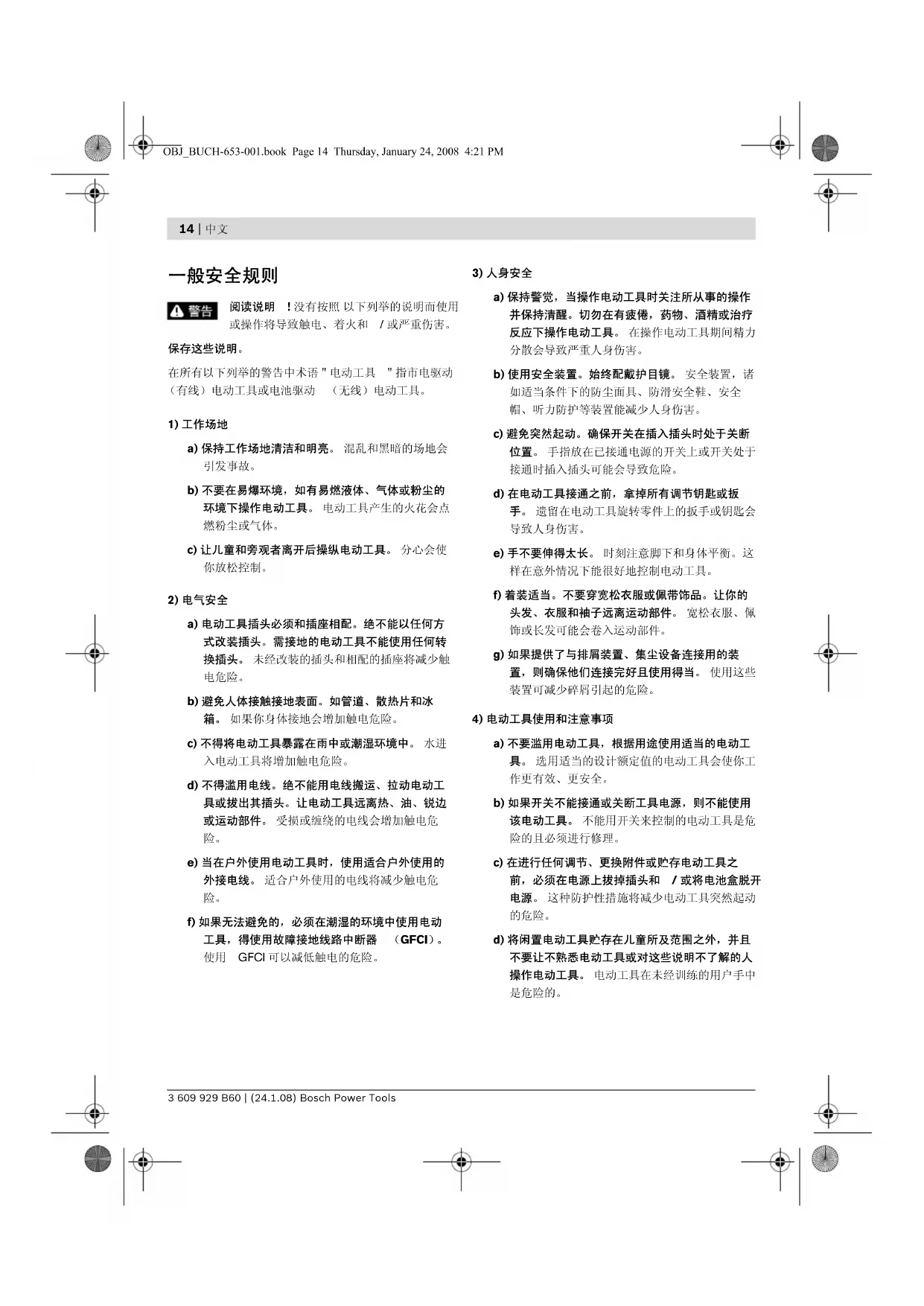

阅读说明 ! 没有按照 以下列举的说明而使用 或操作将导致触电、着火和 / 或严重伤害。

在所有以下列举的警告中术语 " 电动工具 " 指市电驱动 （有线）电动工具或电池驱动 （无线）电动工具。

a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会

b) 不要在易爆环境，如有易燃液体、气体或粉尘的 环境下操作电动工具。 电动工具产生的火花会点

c) 让儿童和旁观者离开后操纵电动工具。 分心会使

a) 电动工具插头必须和插座相配。绝不能以任何方 式改装插头。需接地的电动工具不能使用任何转 换插头。 未经改装的插头和相配的插座将减少触

b) 避免人体接触接地表面。如管道、散热片和冰 箱。 如果你身体接地会增加触电危险。 c) 不得将电动工具暴露在雨中或潮湿环境中。 水进 入电动工具将增加触电危险。 d) 不得滥用电线。绝不能用电线搬运、拉动电动工 具或拔出其插头。让电动工具远离热、油、锐边 或运动部件。 受损或缠绕的电线会增加触电危

e) 当在户外使用电动工具时，使用适合户外使用的 外接电线。 适合户外使用的电线将减少触电危

f) 如果无法避免的，必须在潮湿的环境中使用电动 工具，得使用故障接地线路中断器 （GFCI）。 使用 GFCI 可以减低触电的危险。

a) 保持警觉，当操作电动工具时关注所从事的操作 并保持清醒。切勿在有疲倦，药物、酒精或治疗 反应下操作电动工具。 在操作电动工具期间精力 分散会导致严重人身伤害。 b) 使用安全装置。始终配戴护目镜。 安全装置，诸 如适当条件下的防尘面具、防滑安全鞋、安全 帽、听力防护等装置能减少人身伤害。 c) 避免突然起动。确保开关在插入插头时处于关断 位置。 手指放在已接通电源的开关上或开关处于 接通时插入插头可能会导致危险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳 手。 遗留在电动工具旋转零件上的扳手或钥匙会

e) 手不要伸得太长。 时刻注意脚下和身体平衡。这 样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩带饰品。让你的 头发、衣服和袖子远离运动部件。 宽松衣服、佩 饰或长发可能会卷入运动部件。 g) 如果提供了与排屑装置、集尘设备连接用的装 置，则确保他们连接完好且使用得当。 使用这些 装置可减少碎屑引起的危险。

a) 不要滥用电动工具，根据用途使用适当的电动工 具。 选用适当的设计额定值的电动工具会使你工

b) 如果开关不能接通或关断工具电源，则不能使用 该电动工具。 不能用开关来控制的电动工具是危

c) 在进行任何调节、更换附件或贮存电动工具之 前，必须在电源上拔掉插头和 / 或将电池盒脱开 电源。 这种防护性措施将减少电动工具突然起动

d) 将闲置电动工具贮存在儿童所及范围之外，并且 不要让不熟悉电动工具或对这些说明不了解的人 操作电动工具。 电动工具在未经训练的用户手中

OBJ_BUCH-653-001.book Page 14 Thursday, January 24, 2008 4:21 PM中文 | 15 Bosch Power Tools 3 609 929 B60 | (24.1.08) e) 保养电动工具。检查运动件的安装偏差或卡住、 零件破损情况和影响电动工具运行的其他条件。 如有损坏，电动工具必须在使用前修理好。 许多 事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切 削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书以及打算使用的电动工具的特殊 类型要求的方式，考虑作业条件和进行的作业来 使用电动工具、附件和工具的刀头等。 将电动工 具用作那些与要求不符的操作可能会导致危险情

a) 将你的电动工具送交专业维修人员，必须使用同 样的备件进行更换。 这样将确保所维修的电动工

f 本电动工具适合充当研磨机。请详阅机器附带的所 有安全指示，使用说明，插图和技术数据等。 如果 未遵循以下的指示，可能会遭受电击造成火灾并且 /

f 本电动工具不适合进行砂纸研磨，钢丝刷研磨，抛 光和切割研磨。 未依照规定使用机器可能危害他人

f 不可以使用未经製造厂商指定或推荐的附件。 即使 您能够将此类附件固定在机器上，仍然无法确保操

f 所选用的磨具的许可转速，不可以低於电动工具的 最高转速。 机器的转速如果超出磨具的许可范围会 损毁磨具， 甚至磨具会从机器上飞开。 f 工具的外直径必须能够配合电动工具的尺寸。 使用 了大小不合的工具，不仅防护罩无法正确发挥功能，

f 超合金杯碟和法兰片必须与电动工具的砂轮轴完全 吻合。 如果磨具和电动工具的砂轮轴之间有馀隙， 不仅磨具无法均匀旋转，转动时甚至会强烈震动，

f 不可以使用损坏的磨具。使用超合金杯碟之前先检 查磨具上是否有裂痕，磨损和强烈剥落的痕迹。如 果电动工具或磨具掉落地面，务必检查机器、磨具 是否摔毁了，为了安全起见也可以选用其它的完好 磨具。检查並安装好磨具之后，您本身以及您附近 的人都必须远离转动中的磨具，并且让电动工具以 最高转速旋转一分钟。 损坏的磨具大多会在这段测

f 穿戴好您个人的防护装备。根据用途选择合适的面 具、眼罩或护目镜。视情况佩戴防尘面具、耳罩、 防护手套或能够隔离细磨屑和金属碎片的特殊工作 围裙。 避免让操作机器时产生的飞动异物侵入眼睛。 防尘面具或防毒面具必须能够过滤工作时产生的废 尘。长期曝露在高噪音的环境中，听力可能受损。 f 与工作无关的人必须和工地保持安全距离。进入工 作范围的人都必须穿戴好防护装备。 工件的碎片或 断裂的工具也可能飞离机器的操作地点，进而伤害

f 如果工作时可能割断隐藏著的电线或机器本身的电 源线，那麽一定要握著绝缘手柄操作机器。 电动工 具如果接触了带电的线路，机器上的金属部件会导 电，並可能造成操作者触电。 f 机器的电源线必须远离自转中的工具。 如果一时无 法掌控机器，电源线可能被割断或捲入机器中，而 您的手或手臂也可能被转动中的工具割伤。 f 在工具尚未完全静止之前，千万不可以放下电动工 具。 处於自转状态的工具如果接触工作桌面， 会产

f 携带电动工具时，切勿开动机器 。 您的衣服或头髮 可能因为一时疏忽而被捲入自转的工具中，甚至工

f 定期清洁电动工具的通风孔。 发动机会把灰尘吸入 机壳中，机器中如果堆积了大量的金属尘容易造成

f 不可以在易燃材料的附近使用电动工具。

f 勿选择必须使用液态冷却剂的工具。 使用水或液态

f 只能使用电动工具的专用超合金杯碟，以及能够配 合电动工具的防护罩和吸尘装备。 防护罩无法正确 地覆盖住非本电动工具专用的磨具，因此容易产生

OBJ_BUCH-653-001.book Page 15 Thursday, January 24, 2008 4:21 PM16 | 中文 3 609 929 B60 | (24.1.08) Bosch Power Tools f 必须把防护罩和吸尘装备正确地安装在电动工具上。 防护罩和吸尘装备必须能够保护操作者免受碎片割 伤，以及预防操作者不小心碰触磨具。 f 只能遵循本公司的建议，正确地使用超合金杯碟。 例如：不可以使用超合金杯碟的边缘进行研磨。超 合金杯碟是利用底部的金刚石片来削除物料。如果 在磨具的侧面加压，可能造成磨具破裂。 f 只能使用完好的紧固法兰。並根据超合金杯碟的尺寸 选择大小正确和形状合适的法兰。 合适的法兰能够正 确支撑超合金杯碟，並降低超合金杯碟破裂的危险。 f 不可以使用大型电动工具的老旧超合金杯碟。 大型 电动工具的超合金杯碟不适用於小型电动工具的高 速档，此时可能造成超合金杯碟断裂。

f 运转中的工具，例如砂轮、磨盘和钢丝刷等，如果 突然被卡住或堵住了，会造成突发性的反弹效应， 这个反弹效应被称为回击。转动中的工具如果被堵 住了或卡住了会突然停止转动，此时失去控制的电 动工具 会朝著 工具转向的相反方向 弹开。 如果砂轮在工件中被卡住或堵住了，陷在工件中的 砂轮缘会被绊住，並造成砂轮断裂或产生回击。此 时砂轮可能会朝著操作者移动，或飞离操作者，砂 轮的移动方向是由砂轮在被阻挡处的转向决定。另 外砂轮也可能因而断裂。 未按照规定使用电动工具或者操作不当，都会造成 回击。确实遵守下列各防范措施 可预 防 回击。 f 牢牢地握住电动工具。握持机器和操作机器的姿态 必须能够抵挡回击。如果机器配备了辅助手柄，一 定要握著辅助手柄操作机器，如此才能有效控制回 击，並且掌握开动机器时产生的反应扭力。 採取合 适的预防措施 便能够有效控制回击力道和反应力。 f 手不可以 靠近转动中的工具。 产生回击时工具可能

f 身体必须远离电动工具的回击范围。 发生回击时， 电动工具会朝著砂轮转向的相反方向弹开。 f 在角落和锋利的边缘上工作时必须特别小心。避免 让工具回弹或是被工件夹住。 转动中的工具容易被 夹在角落或锋利的边缘上。如果发生上述状况，可 能无法控制机器或者造成机器回击。

f 使用合适的侦测装置侦察隐藏的电线，或者向当地 的相关单位寻求支援。 接触电线可能引起火灾並让 操作者触电。损坏了瓦斯管会引起爆炸。凿穿水管 不仅会造成严重的财物损失，也可能导致触电。 f 在超合金杯碟尚未冷却之前，切勿触抹杯碟。 工作 时超合金杯碟会变得非常灼热。 f 加工石材时必须使用检验合格的石尘专用吸尘装置。 使用此装置可以预防由灰尘引起的伤害。 f 工作时必须用双手握紧电动工具，並且要确保立足 稳固。 使用双手比较能够握稳电动工具。 f 固定好工件。 使用固定装置或老虎钳固定工件，会 比用手持握工件更牢固。 f 工作场所必须保持清洁。 不同的工作尘经过混合后 容易产生化学反应，十分危险。轻金属尘容易著火

f 勿使用电线已经损坏的电动工具。如果电源电线在 工作中受损，千万不可触摸损坏的电线，並马上拔 出插头。 损坏的电线会提高使用者触电的危险。

阅读所有的警告提示和指示。 如未确实遵 循警告提示和指示，可能导致电击、火灾 並且 / 或其他的严重伤害。 翻开标示了机器详解图的折叠页。阅读操作指南时必须

本电动工具适合在高矿物含量的物料 （例如混凝土，石 头，大理石和水泥地面）上进行 研磨、除毛边和打平等 工作。本机器也能够清除工件表面的保护漆和粘胶。本 电动工具只能配合吸尘等级 M 的吸尘器一起使用。 OBJ_BUCH-653-001.book Page 16 Thursday, January 24, 2008 4:21 PM中文 | 17 Bosch Power Tools 3 609 929 B60 | (24.1.08)

机件的编号和电动工具详解图上的编号一致。 1 防护、吸尘罩 2 吸管接头 3 主轴锁定键 4 吸管* 5 维修指示灯 6 起停开关 7 辅助手柄 8 刷环 9 主轴 10 含 O 形环的固定法兰 11 超合金杯碟 12 夹紧螺母 13 快速螺母 * 14 针对夹紧螺母的双销扳手 *图表或说明上提到的附件，並非全部包含在供货范围中。

f 维修电动工具或换装零、配件之前，务必 从插座上

安装 / 更换超合金杯碟 （参考插图 A）

您可以使用本说明书中提到的所有超合金杯碟。 请注意超合金杯碟的尺寸。杯碟的孔直径必须和固定法 兰相配。不可以加大超合金杯碟的孔直径。切勿使用转

还用的超合金杯碟的许可转速 [ 次 / 分 ] 或圆周转速 [ 米 / 秒 ], 至少要和以下表格中的数据一致。 因此务必认清超合金杯碟标签上的 转速或圆周转速。

根据物料选择合适的超合金杯碟。请注意超合金杯碟包

清洁主轴 9 和所有即将安装的零件。 把固定法兰 10 安装在主轴 9 上，并且让法兰的定心轴 环朝外。固定法兰必须正确地卡牢在主轴的双缘 （防扭

在固定法兰 10 的定心轴环上有一个 塑料零件 （O 形环）。 如果缺少 O 形环或 O 形环损坏了， 必须在安装 固定法兰 10 之前，换上新的 O 形 环（O 形环的物品代码： 1 600 210 039）。 把超合金杯碟 11 安装在固定法兰 10 上。安装时请注 意，超合金杯碟上的 转向箭头的指示方向，必须和防 护、吸尘罩 1 上的箭头指示方向一致。

/II 本说明书提供的参数是以 230/240 V 为依据，於低电压地区，此 数据有可能不同。请认清电动工具铭牌上的物品代码。电动工具在销售市场上没有统一的商品名称。

[ 毫米 ] [ 毫米 ] D d [ 次 / 分 ] [ 米 / 秒 ] 125 22,2 11000 80

OBJ_BUCH-653-001.book Page 17 Thursday, January 24, 2008 4:21 PM18 | 中文 3 609 929 B60 | (24.1.08) Bosch Power Tools 按下主轴锁定键 3 以便固定好主轴。 安装上夹紧螺母 12 并使用双销扳手 14 拧紧螺母。 安装时请注意，夹紧螺母 12 上的轴环必须朝外 （如同

f 安装好超合金杯碟后，先检查是否已经正确地安装 好杯碟，观察杯碟是否能够无阻地旋转，然后再开 动机器。此外还要确定超合金杯碟旋转时，不会和 防护、吸尘罩或其它 的机件产生磨擦。

搬运电动工具时，必须拆下超合金杯碟 11，避免损坏杯

f 在超合金杯碟尚未冷却之前，切勿触抹杯碟。 工作 时超合金杯碟会变得非常灼热。 按下主轴锁定键 3 以便固定好主轴。 f 待主轴完全静止后，才可以使用主轴锁定键。 否则

使用双销扳手 14 拧松夹紧螺母 12，接著再取出夹紧螺 母。拆下超合金杯碟 11。

可以使用快速螺母 13 代替夹紧螺母 12。如此可以简化 更换磨具的工作，无须借助任何工具。 f 只能使用完好，未受损的快速螺母 13。 f 安装快速螺母时请注意，螺母 13 上标示字母的这一 面不可以朝向超合金杯碟；箭头必须指著记号 15。 按下主轴锁定键 3 以便固 定主轴。然后朝著顺时针 的方向用力地拧转超合金

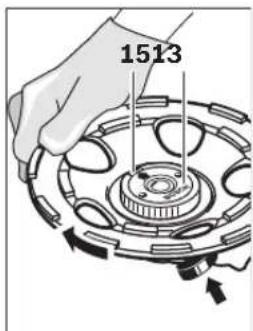

如果安装正确而且快速螺 母未损坏的话，一般可以 用手朝著逆时钟转向拧松 快速螺母。千万不可以使 用钳子强行拧开被卡住的 螺母。必须使用双销扳手 14 拧松螺母。

f 含铅的颜料以及某些木材、矿物和金属的加工废尘 有害健康。 机器操作者或者工地附近的人如果接触、 吸入这些废尘，可能会有 过敏反应或者感染呼吸道

某些尘埃 （例如加工橡木或山毛榉的废尘）可能致 癌，特别是和处理 木材的添加剂 （例如木材的防腐 剂等）结合之后。 只有经过专业训练的人才能够加

– 为了确保高吸尘功率，最好在电动工具上安装针 对矿物尘的 GAS 50 MS 吸尘器。 – 工作场所要保持空气流通。 – 最好佩戴 P2 滤网等级的口罩。 请留心并遵守贵国和加工物料有关的法规。 必须使用通过检验的石尘吸尘器。博世也提供了合适的

把吸管 4 （附件）插入吸管接头 2 中。接著再把吸管 4 连接在吸尘器上 （附件）。本使用说明书的末页有关于 连接吸尘器的详细说明。 使用混凝土研磨机的有关指示 遵循以下的指示，才能够降低工作时的灰尘侵害。 – 只能使用博世指定的机器和附件。例如超合金杯碟 必须配合安装了防护、吸尘罩 的混凝土研磨机，以 及吸尘等级 M 的吸尘器一起使用。如果未遵循以上 的指示，可能产生工作废尘外泄的情况。 – 注意吸尘器使用说明书中有关维护及清洁吸尘器和 滤网的规定。如果集尘的容器满了，必须马上清除 容器中的废尘。定期清洁吸尘器的滤网并且要正确 地把滤网安装在吸尘器中。 – 只能使用博世提供的吸管。不可以擅自更改吸管。 如果石块卡在吸管中，必须马上中断工作并清洁吸 管中的障碍物。勿折叠吸管。 – 只能按照规定使用混凝土研磨机。 – 注意与工地有关的一般性规定。 – 确保工作场所通风良好。 – 确保工作场所上没有障碍物。吸尘器必须随时垂手 可即，换句话说必须能够及时发挥吸尘的功能。 – 佩戴护耳罩，护目镜，防尘面具和工作手套。选用 的防尘面具，至少必须是 FFP 2 等级并且能够过滤

– 必须使用合适的吸尘器清洁工地。不要使用扫把掀

f 注意电源的电压！电源的电压必须和电动工具铭牌

开动 电动工具，向前推压起停开关 6。 此时如果按下起 停开关的前端则可以 锁定 开关。 关闭 电动工具，按下起停开关 6 的后端，这样开关 便会

f 开机前，先检查是否已经正确地安装好磨具，观察 磨具转动时会不会产生磨擦，并且要进行至少 1 分 钟的无负载试机。切勿使用损坏、变形或转动时会 震动的磨具。 损坏的磨具可能断裂并造成伤害。

防止再起动装置，能够防止突然停电之后，机器意外地

再度开动，先关闭起停开关 6 ，然后再重新开动机器。 指示： 定期检查防止再起动装置的功能。检查的方式如 下，在工作中途拔出插头并随即 插回插头。

电子控制的起动电流限制装置，能够适当地节制电动工 具开机时的功率，因此只需要安装 16 A 的保险丝。

不论机器处在负载或空载状态，恒定电子装置都能够稳 定转速，确保一致的工作效率。

如果机器过载了，马达会停止转动。此时必须让电动工 具在空载的状况下，以最高无负载转速运转约 30 秒以

f 固定好站立不稳的工件。 f 勿让电动工具因为过载而停止转动。 f 在超合金杯碟尚未冷却之前，切勿触抹杯碟。 工作 时超合金杯碟会变得非常灼热。 开动电动工具后再把工具放在工件上加工。 使用绕大圈的方式在工件上施力均匀地移动电动工具， 或者也可以使用纵横交叉的方式在工件上移动机器。磨 除工件上的油漆时，可以让电动工具和工件表面保持小 的角度，但前提是不可以阻碍吸尘。

f 维修电动工具或换装零、配件之前，务必 从插座上

f 电动工具和通风间隙都必须保持清洁，这样才能够 提高工作品质和安全性。 f 在某些特殊的工作状况下，例如加工金属物料，可 能在机器内部堆积大量的金属废尘，进而影响了机 器的绝缘性能。此时最好在机器上安装吸尘装置， 增加清洁通气孔的次数并连接剩馀电流 （FI-）保护

如果超合金杯碟 11 变钝了，可以在磨石 （石灰砂石）

为了确保最佳的吸尘效果，如果刷环 8 损坏了必须马上

更换刷环时不需拆卸超合金杯碟 11，而是使用螺丝起子 小心地从刷环导引中挑出刷环 8。此时可以使用超合金 杯碟充当挑出刷环的支撑垫。 小心地把新的刷环 8 放入刷环导引中，务必把刷环压到 底。安装时请注意，刷环的末端不可以位在刷环导引的

OBJ_BUCH-653-001.book Page 19 Thursday, January 24, 2008 4:21 PM20 | 中文 3 609 929 B60 | (24.1.08) Bosch Power Tools 维修指示灯 5 如果碳刷耗尽了，电动工具会自动关闭。在碳刷即将用 尽前 8 个小时，维修指示灯 5 会亮起或闪烁。此时必须 把电动工具交给博世顾客服务处维修。顾客服务处的地 址请参阅 " 顾客服务处和顾客咨询中心 "。 本公司生产的电动工具都经过严密的品质检验，如果机 器仍然发生故障，请将机器交给博世电动工具公司授权

询问和订购备件时，务必提供机器铭牌上标示的 10 位

顾客服务处和顾客咨询中心 本公司顾客服务处负责回答有关本公司产品的修理，维 护和备件的问题。以下的网页中有爆炸图和备件的资

www.bosch-pt.com 博世顾客咨询团队非常乐意为您解答有关购买，使用和 设定本公司产品及附件的问题。 有关保证，维修或更换零件事宜，请向合格的经销商查

滨江区滨康路 567 号 邮政编码：310052 免费服务热线： 800 820 8484 传真： +86 571 8777 4502 电邮：service.hz@cn.bosch.com 电话：+86 571 8777 4338 传真：+86 571 8777 4502 电邮：service.hz@cn.bosch.com www.bosch-pt.com.cn 羅伯特 x 博世有限公司 香港北角英皇道 625 號 21 樓 客戶服務熱線：+852 (21) 02 02 35 傳真：+852 (25) 90 97 62 電郵：info@hk.bosch.com 網站：www.bosch-pt.com.cn

必须以符合环保的方式，回收再利用损坏的机器、附件

閱讀說明 ! 沒有按照以下列舉的說明而使用 或操作將導致觸電、著火和 / 或嚴重傷害。

在所有以下列舉的警告中術語 " 電動工具 " 指市電驅動 （有線）電動工具或電池觸動 （無線）電動工具。

a) 保持工作場地清潔和明亮。 混亂和黑暗的場地會

b) 不要在易爆環境，如有易燃液體、氣體或粉塵的 環境下操作電動工具。 電動工具產生的火花會點

c) 讓兒童和旁觀者離開後操縱電動工具。 分心會使

a) 電動工具插頭必須和插座相配。絕不能以任何方 式改裝插頭。 需接地的電動工具不能使用任何轉 換插頭。 未經改裝的插頭和相配的插座將減少觸

b) 避免人體接觸接地表面。如管道、散熱片冰箱。 如果你身體接地會增加觸電危險。 c) 不得將電動工具曝露在雨中或潮濕環境中。 水進 入電動工具將增加觸電危險。 d) 不得濫用電線。絕不能用電線搬運、拉動電動工 具或拔出其插頭。讓電動工具遠離熱、油、銳邊 或運動部件。 受損或纏繞的電線會增加觸電危

e) 當在戶外使用電動工具時，使用合適戶外使用的 外接電線。 適合戶外使用的電線將減少觸電危

f) 如果無法避免的，必須在潮濕的環境中使用電動 工具，得使用故障接地線路中斷器 （GFCI）。 使用 GFCI 可以減低觸電的危險。

a) 保持警覺，當操作電動工具時關注所從事的操作 並保持清醒。切勿在有疲憊、藥物、酒精或治療 反應下操作電動工具。 在操作電動工具期間精力 分散會導致嚴重人身傷害。 b) 使用安全裝置。始終配戴護目鏡。 安全裝置，諸 如適當條件下的防塵面具、防滑安全鞋、安全 帽、聽力防護等裝置能減少人身傷害。 c) 避免突然起動。確保開關在插入插頭時處於關斷 位置。 手指放在已接通電源的開關上或開關處於 接通時插入插頭可能會導致危險。 d) 在電動工具接通之前，拿掉所有調節鑰匙或扳 手。 遺留在電動工具旋轉零件上的扳手或鑰匙會

e) 手不要伸得太長。 時刻注意腳下和身體平衡。這 樣在意外情況下能夠很好地控制電動工具。 f) 著裝適當。不要穿寬松衣服或佩帶飾品。讓你的 頭髮、衣服和袖子遠離運動部件。 寬鬆衣服、佩 飾或長髮可能會捲入運動部件。 g) 如果提供了與排屑裝置、集塵設備連接用的裝 置，則確保他們連接完好且使用得當。 使用這些 裝置可減少碎屑引起的危險。

a) 不要濫用電動工具，根據用途使用適當的電動工 具。 選用適當的設計額定值的電動工具會使你工

b) 如果開關不能接通或關斷工具電源，則不能使用 該電動工具。 不能用開關來控制的工具是危險的

c) 在進行任何調節、更換附件或儲存電動工具之 前，必須在電源上拔掉插頭和 / 或將電池盒脫開 電源。 這種防護性措施將減少電動工具突然起動

d) 將閑置電動工具儲存在兒童所及範圍之外，並且 不要讓不熟悉電動工具或對這些說明不了解的人 操作電動工具。 電動工具在未經訓練的用戶手中

OBJ_BUCH-653-001.book Page 21 Thursday, January 24, 2008 4:21 PM22 | 中文 3 609 929 B60 | (24.1.08) Bosch Power Tools e) 保養電動工具。檢查運動件的安裝偏差或卡住、 零件破損情況和影響電動工具運行的其他條件。 如有損壞，電動工具必須在使用前修理好。 許多 事故由維護不良的電動工具引發。 f) 保持切削刀具鋒利和清潔。 保養良好的有鋒利切 削刃的刀具不易卡住而且容易控制。 g) 按照使用說明書以及打算使用的電動工具的特殊 類型要求的方式，考慮作業條件和進行的作業來 使用電動工具、附件和工具的刀頭等。 將電動工 具用作那些與要求不符的操作可能會導致危險情

a) 將你的電動工具送交專業維修人員，必須使用同 樣的備件進行更換。 這樣將確保所維修的電動工

f 本電動工具適合充當研磨機。請詳閱機器附帶的所 有安全指示，使用說明，插圖和技術數據等。 如果 未遵循以下的指示，可能會遭受電擊造成火災並且 /

f 本電動工具不適合進行砂紙研磨，鋼絲刷研磨，拋 光和切割研磨。 未依照規定使用機器可能危害他人

f 不可以使用未經製造廠商指定或推薦的附件。 即使 您能夠將此類附件固定在機器上，仍然無法確保操

f 所選用的磨具的許可轉速，不可以低於電動工具的 最高轉速。 機器的轉速如果超出磨具的許可範圍會 損毀磨具， 甚至磨具會從機器上飛開。 f 工具的外直徑必須能夠配合電動工具的尺寸。 使用 了大小不合的工具，不僅防護罩無法正確發揮功能，

f 超合金杯碟和法蘭片必須與電動工具的砂輪軸完全 吻合。 如果磨具和電動工具的砂輪軸之間有餘隙， 不僅磨具無法均勻旋轉，轉動時甚至會強烈震動，

f 不可以使用損壞的磨具。使用超合金杯碟之前先檢 查磨具上是否有裂痕，磨損和強烈剝落的痕跡。如 果電動工具或磨具掉落地面，務必檢查機器、磨具 是否摔毀了，為了安全起見也可以選用其它的完好 磨具。檢查並安裝好磨具之后，您本身以及您附近 的人都必須遠離轉動中的磨具，並且讓電動工具以 最高轉速旋轉一分鐘。 損壞的磨具大多會在這段測

f 穿戴好您個人的防護裝備。根據用途選擇合適的面 具、眼罩或護目鏡。視情況佩戴防塵面具、耳罩、 防護手套或能夠隔離細磨屑和金屬碎片的特殊工作 圍裙。 避免讓操作機器時產生的飛動異物侵入眼睛。 防塵面具或防毒面具必須能夠過濾工作時產生的廢 塵。長期曝露在高噪音的環境中，聽力可能受損。 f 與工作無關的人必須和工地保持安全距離。進入工 作範圍的人都必須穿戴好防護裝備。 工件的碎片或 斷裂的工具也可能飛離機器的操作地點，進而傷害

f 如果工作時可能割斷隱藏著的電線或機器本身的電 源線，那麼一定要握著絕緣手柄操作機器。 電動工 具如果接觸了帶電的線路，機器上的金屬部件會導 電，並可能造成操作者觸電。 f 機器的電源線必須遠離自轉中的工具。 如果一時無 法掌控機器，電源線可能被割斷或捲入機器中，而 您的手或手臂也可能被轉動中的工具割傷。 f 在工具尚未完全靜止之前，千萬不可以放下電動工 具。 處於自轉狀態的工具如果接觸工作桌面，會產

f 攜帶電動工具時，切勿開動機器。 您的衣服或頭髮 可能因為一時疏忽而被捲入自轉的工具中，甚至工

f 定期清潔電動工具的通風孔。 發動機會把灰塵吸入 機殼中，機器中如果堆積了大量的金屬塵容易造成

f 不可以在易燃材料的附近使用電動工具。 火花可能

f 勿選擇必須使用液態冷卻劑的工具。 使用水或液態

f 只能使用電動工具的專用超合金杯碟，以及能夠配 合電動工具的防護罩和吸塵裝備。 防護罩無法正確 地覆蓋住非本電動工具專用的磨具，因此容易產生

OBJ_BUCH-653-001.book Page 22 Thursday, January 24, 2008 4:21 PM中文 | 23 Bosch Power Tools 3 609 929 B60 | (24.1.08) f 必須把防護罩和吸塵裝備正確地安裝在電動工具上。 防護罩和吸塵裝備必須能夠保護操作者免受碎片割 傷，以及預防操作者不小心踫觸磨具。 f 只能遵循本公司的建議，正確地使用超合金杯碟。 例如﹕不可以使用超合金杯碟的邊緣進行研磨。超 合金杯碟是利用底部的金剛石片來削除物料。如果 在磨具的側面加壓，可能造成磨具破裂。 f 只能使用完好的緊固法蘭。並根據超合金杯碟的尺 寸選擇大小正確和形狀合適的法蘭。 合適的法蘭能 夠正確支撐超合金杯碟，並降低超合金杯碟破裂的

f 不可以使用大型電動工具的老舊超合金杯碟。 大型 電動工具的超合金杯碟不適用於小型電動工具的高 速檔，此時可能造成超合金杯碟斷裂。

f 運轉中的工具，例如砂輪、磨盤和鋼絲刷等，如果 突然被卡住或堵住了，會造成突發性的反彈效應， 這個反彈效應被稱為回擊。轉動中的工具如果被堵 住了或卡住了會突然停止轉動，此時失去控制的電 動工具會朝著工具轉向的相反方向彈開。 如果砂輪在工件中被卡住或堵住了，陷在工件中的 砂輪緣會被絆住，並造成砂輪斷裂或產生回擊。此 時砂輪可能會朝著操作者移動，或飛離操作者，砂 輪的移動方向是由砂輪在被阻擋處的轉向決定。另 外砂輪也可能因而斷裂。 未按照規定使用電動工具或者操作不當，都會造成 回擊。確實遵守下列各防範措施可預防回擊。 f 牢牢地握住電動工具。握持機器和操作機器的姿態 必須能夠抵擋回擊。 如果機器配備了輔助手柄，一 定要握著輔助手柄操作機器，如此才能有效控制回 擊，並且掌握開動機器時產生的反應扭力。 採取合 適的預防措施便能夠有效控制回擊力道和反應力。 f 手不可以靠近轉動中的工具。 產生回擊時工具可能

f 身體必須遠離電動工具的回擊範圍。 發生回擊時， 電動工具會朝著砂輪轉向的相反方向彈開。 f 在角落和鋒利的邊緣上工作時必須特別小心。避免 讓工具回彈或是被工件夾住。 轉動中的工具容易被 夾在角落或鋒利的邊緣上。如果發生上述狀況，可 能無法控制機器或者造成機器回擊。

f 使用合適的偵測裝置偵察隱藏的電線，或者向當地 的相關單位尋求支援。 接觸電線可能引起火災並讓 操作者觸電。損壞了瓦斯管會引起爆炸。鑿穿水管 不僅會造成嚴重的財物損失，也可能導致觸電。 f 在超合金杯碟尚未冷卻之前，切勿觸抹杯碟。 工作 時超合金杯碟會變得非常灼熱。 f 加工石材時必須使用檢驗合格的石塵專用吸塵裝置。 使用此裝置可以預防由灰塵引起的傷害。 f 工作時必須用雙手握緊電動工具，並且要確保立足 穩固。 使用雙手比較能夠握穩電動工具。 f 固定好工件。 使用固定裝置或老虎鉗固定工件，會 比用手持握工件更牢固。 f 工作場所必須保持清潔。 不同的工作塵經過混合後 容易產生化學反應，十分危險。輕金屬塵容易著火

f 勿使用電線已經損壞的電動工具。如果電源電線在 工作中受損，千萬不可觸摸損壞的電線，並馬上拔 出插頭。 損壞的電線會提高使用者觸電的危險。

閱讀所有的警告提示和指示。 如未確實遵 循警告提示和指示，可能導致電擊、火災 並且 / 或其他的嚴重傷害。 翻開標示了機器詳解圖的折疊頁。閱讀操作指南時必須

本電動工具適合在高礦物含量的物料 （例如混凝土，石 頭，大理石和水泥地面）上進行 研磨、除毛邊和打平等 工作。本機器也能夠清除工件表面的保護漆和粘膠。本 電動工具只能配合吸塵等級 M 的吸塵器一起使用。 OBJ_BUCH-653-001.book Page 23 Thursday, January 24, 2008 4:21 PM24 | 中文 3 609 929 B60 | (24.1.08) Bosch Power Tools

機件的編號和電動工具詳解圖上的編號一致。 1 防護、吸塵罩 2 吸管接頭 3 主軸鎖定鍵 4 吸管* 5 維修指示燈 6 起停開關 7 輔助手柄 8 刷環 9 主軸 10 含 O 形環的固定法蘭 11 超合金杯碟 12 夾緊螺母 13 快速螺母 * 14 針對夾緊螺母的雙銷扳手 *插圖中或說明書中提到的附件，并不包含在正常的供貨範圍中。

f 維修電動工具或換裝零、配件之前，務必 從插座上

安裝 / 更換超合金杯碟 （參考插圖 A）

您可以使用本說明書中提到的所有超合金杯碟。 請注意超合金杯碟的尺寸。杯碟的孔直徑必須和固定法 蘭相配。不可以加大超合金杯碟的孔直徑。切勿使用轉

還用的超合金杯碟的許可轉速 [ 次 / 分 ] 或圓周轉速 [ 米 / 秒 ], 至少要和以下表格中的數據一致。 因此務必認清超合金杯碟標簽上的 轉速或圓周轉速。

根據物料選擇合適的超合金杯碟。請注意超合金杯碟包

清潔主軸 9 和所有即將安裝的零件。 把固定法蘭 10 安裝在主軸 9 上，並且讓法蘭的定心軸 環朝外。固定法蘭必須正確地卡牢在主軸的雙緣 （防扭

在固定法蘭 10 的定心軸環上有一個 塑料零件 （O 形環）。 如果缺少 O 形環或 O 形環損壞了，必須在安裝 固定法蘭 10 之前，換上新的 O 形 環（O 形環的物品代碼﹕ 1 600 210 039）。 把超合金杯碟 11 安裝在固定法蘭 10 上。安裝時請注 意，超合金杯碟上的 轉向箭頭的指示方向，必須和防 護、吸塵罩 1 上的箭頭指示方向一致。

/II 本說明書提供的參數是以 230/240 V 為依據，於低電壓地區，此 數據有可能不同。請認清電動工具銘牌上的物品代碼。電動工具在銷售市場上沒有 統一的商品名稱。

[ 毫米 ] [ 毫米 ] D d [ 次 / 分 ] [ 米 / 秒 ] 125 22,2 11000 80

OBJ_BUCH-653-001.book Page 24 Thursday, January 24, 2008 4:21 PM中文 | 25 Bosch Power Tools 3 609 929 B60 | (24.1.08) 按下主軸鎖定鍵 3 以便固定好主軸。 安裝上夾緊螺母 12 並使用雙銷扳手 14 擰緊螺母。 安裝時請注意，夾緊螺母 12 上的軸環必須朝外 （如同插圖上的標示）。 f 安裝好超合金杯碟後，先檢查是否已經正確地安裝 好杯碟，觀察杯碟是否能夠無阻地旋轉，然后再開 動機器。此外還要確定超合金杯碟旋轉時，不會和 防護、吸塵罩或其它 的機件產生磨擦。

搬運電動工具時，必須拆下超合金杯碟 11，避免損壞杯

f 在超合金杯碟尚未冷卻之前，切勿觸抹杯碟。 工作 時超合金杯碟會變得非常灼熱。 按下主軸鎖定鍵 3 以便固定好主軸。 f 待主軸完全靜止后，才可以使用主軸鎖定鍵。 否則

使用雙銷扳手 14 擰松夾緊螺母 12，接著再取出夾緊螺 母。拆下超合金杯碟 11。

可以使用快速螺母 13 代替夾緊螺母 12。如此可以簡化 更換磨具的工作，無須借助任何工具。 f 只能使用完好，未受損的快速螺母 13。 f 安裝快速螺母時請注意，螺母 13 上標示字母的這一 面不可以朝向超合金杯碟；箭頭必須指著記號 15。 按下主軸鎖定鍵 3 以便固 定主軸。然后朝著順時針 的方向用力地擰轉超合金

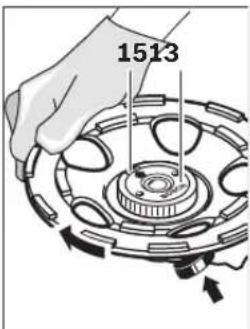

如果安裝正確而且快速螺 母未損壞的話， 一般可以 用手朝著逆時鐘轉向擰松 快速螺母。千萬不可以使 用鉗子強行擰開被卡住的 螺母。必須使用雙銷扳手 14 擰松螺母。

f 含鉛的顏料以及某些木材、礦物和金屬的加工廢塵 有害健康。 機器操作者或者工地附近的人如果接觸、 吸入這些廢塵，可能會有 過敏反應或者感染呼吸道

某些塵埃 （例如加工橡木或山毛櫸的廢塵）可能致 癌，特別是和處理 木材的添加劑 （例如木材的防腐 劑等）結合之後。 只有經過專業訓練的人才能夠加

– 為了確保高吸塵功率，最好在電動工具上安裝針 對礦物塵的 GAS 50 MS 吸塵器。 – 工作場所要保持空氣流通。 – 最好佩戴 P2 濾網等級的口罩。 請留心並遵守貴國和加工物料有關的法規。 必須使用通過檢驗的石塵吸塵器。博世也提供了合適的

把吸管 4 （附件）插入吸管接頭 2 中。接著再把吸管 4 連接在吸塵器上 （附件）。本使用說明書的末頁有關于 連接吸塵器的詳細說明。 使用混凝土研磨機的有關指示 遵循以下的指示，才能夠降低工作時的灰塵侵害。 – 只能使用博世指定的機器和附件。例如超合金杯碟 必須配合安裝了防護、吸塵罩 的混凝土研磨機，以 及吸塵等級 M 的吸塵器一起使用。如果未遵循以上 的指示，可能產生工作廢塵外泄的情況。 – 注意吸塵器使用說明書中有關維護及清潔吸塵器和 濾網的規定。如果集塵的容器滿了，必須馬上清除 容器中的廢塵。定期清潔吸塵器的濾網並且要正確 地把濾網安裝在吸塵器中。 – 只能使用博世提供的吸管。不可以擅自更改吸管。 如果石塊卡在吸管中，必須馬上中斷工作並清潔吸 管中的障礙物。勿折疊吸管。 – 只能按照規定使用混凝土研磨機。 – 注意與工地有關的一般性規定。 – 確保工作場所通風良好。 – 確保工作場所上沒有障礙物。吸塵器必須隨時垂手 可即，換句話說必須能夠及時發揮吸塵的功能。 – 佩戴護耳罩，護目鏡，防塵面具和工作手套。選用 的防塵面具，至少必須是 FFP 2 等級並且能夠過濾

– 必須使用合適的吸塵器清潔工地。不要使用掃把掀

f 注意電源的電壓！電源的電壓必須和電動工具銘牌

開動 電動工具，向前推壓起停開關 6。此時如果按下起 停開關的前端則可以 鎖定 開關。 關閉 電動工具，按下起停開關 6 的後端，這樣開關 便會

f 開機前，先檢查是否已經正確地安裝好磨具，觀察 磨具轉動時會不會產生磨擦，并且要進行至少 1 分 鐘的無負載試機。切勿使用損壞、變形或轉動時會 震動的磨具。 損壞的磨具可能斷裂并造成傷害。

防止再起動裝置，能夠防止突然停電之后，機器意外地

再度開動， 先關閉起停開關 6，然後再重新開動機器。 指示﹕ 定期檢查防止再起動裝置的功能。檢查的方式如 下，在工作中途拔出插頭並隨即 插回插頭。

電子控制的起動電流限制裝置，能夠適當地節制電動工 具開機時的功率，因此只需要安裝 16 A 的保險絲。

不論機器處在負載或空載狀態，恆定電子裝置都能夠穩 定轉速，確保一致的工作效率。

如果機器過載了，馬達會停止轉動。此時必須讓電動工 具在空載的狀況下，以最高無負載轉速運轉約 30 秒以

f 固定好站立不穩的工件。 f 勿讓電動工具因為過載而停止轉動。 f 在超合金杯碟尚未冷卻之前，切勿觸抹杯碟。 工作 時超合金杯碟會變得非常灼熱。 開動電動工具後再把工具放在工件上加工。 使用繞大圈的方式在工件上施力均勻地移動電動工具， 或者也可以使用縱橫交叉的方式在工件上移動機器。磨 除工件上的油漆時，可以讓電動工具和工件表面保持小 的角度，但前提是 不可以阻礙吸塵。

f 維修電動工具或換裝零、配件之前，務必 從插座上

f 電動工具和通風間隙都必須保持清潔，這樣才能夠 提高工作品質和安全性。 f 在某些特殊的工作狀況下，例如加工金屬物料，可 能在機器內部堆積大量的金屬廢塵，進而影響了機 器的絕緣性能。此時最好在機器上安裝吸塵裝置， 增加清潔通氣孔的次數并連接剩餘電流 （FI-）保護

如果超合金杯碟 11 變鈍了，可以在磨石 （石灰砂石）

為了確保最佳的吸塵效果，如果刷環 8 損壞了必須馬上

更換刷環時不需拆卸超合金杯碟 8，而是使用螺絲起子 小心地從刷環導引中挑出刷環 11 此時可以使用超合金 杯碟充當挑出刷環的支撐墊。 小心地把新的刷環 8 放入刷環導引中，務必把刷環壓到 底。安裝時請注意，刷環的末端不可以位在刷環導引的

OBJ_BUCH-653-001.book Page 26 Thursday, January 24, 2008 4:21 PM中文 | 27 Bosch Power Tools 3 609 929 B60 | (24.1.08) 維修指示燈 5 如果碳刷耗盡了，電動工具會自動關閉。在碳刷即將用 盡前 8 個小時，維修指示燈 5 會亮起或閃爍。此時必須 把電動工具交給博世顧客服務處維修。顧客服務處的地 址請參閱 " 顧客服務處和顧客咨詢中心 "。 本公司生產的電動工具都經過嚴密的品質檢驗，如果機 器仍然發生故障，請將機器交給博世電動工具公司授權

詢問和訂購備件時，務必提供機器銘牌上標示的 10 位

顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的修理，維 護和備件的問題。以下的網頁中有爆炸圖和備件的資料 : www.bosch-pt.com 博世顧客咨詢團隊非常樂意為您解答有關購買，使用和 設定本公司產品及附件的問題。

台北市 10454 林森北路 380 號 9 樓 電話 : +886 2 2551 3264 傳真 : +886 2 2536 3783 客服專線 : 0800 051 051

桃園縣蘆竹鄉長興路 3 段 219 巷 5 號 電話 : +886 3 324 9325 傳真 : +886 3 324 0269 E-Mail: services@melchers.com.tw www.bosch-pt.com.tw

必須以符合環保的方式，回收再利用損壞的機器、附件
