PANDUAN PENGGUNA GBR 14 CA Professional BOSCH

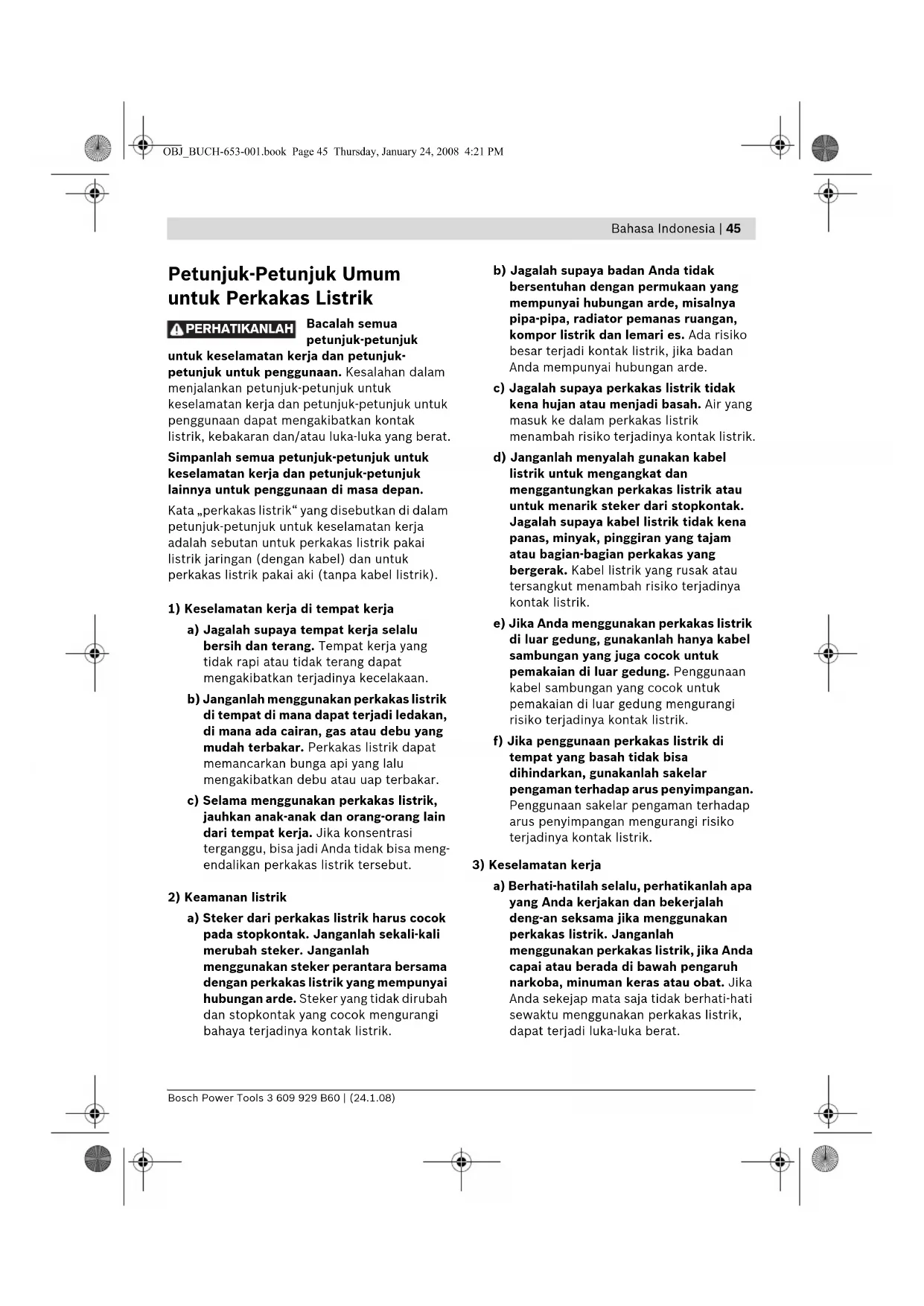

Petunjuk-Petunjuk Umum untuk Perkakas Listrik Bacalah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk- petunjuk untuk penggunaan. Kesalahan dalam menjalankan petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan dapat mengakibatkan kontak listrik, kebakaran dan/atau luka-luka yang berat. Simpanlah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk lainnya untuk penggunaan di masa depan. Kata „perkakas listrik“ yang disebutkan di dalam petunjuk-petunjuk untuk keselamatan kerja adalah sebutan untuk perkakas listrik pakai listrik jaringan (dengan kabel) dan untuk perkakas listrik pakai aki (tanpa kabel listrik).

1) Keselamatan kerja di tempat kerja

a) Jagalah supaya tempat kerja selalu bersih dan terang. Tempat kerja yang tidak rapi atau tidak terang dapat mengakibatkan terjadinya kecelakaan. b) Janganlah menggunakan perkakas listrik di tempat di mana dapat terjadi ledakan, di mana ada cairan, gas atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang lalu mengakibatkan debu atau uap terbakar. c) Selama menggunakan perkakas listrik, jauhkan anak-anak dan orang-orang lain dari tempat kerja. Jika konsentrasi terganggu, bisa jadi Anda tidak bisa meng- endalikan perkakas listrik tersebut.

a) Steker dari perkakas listrik harus cocok pada stopkontak. Janganlah sekali-kali merubah steker. Janganlah menggunakan steker perantara bersama dengan perkakas listrik yang mempunyai hubungan arde. Steker yang tidak dirubah dan stopkontak yang cocok mengurangi bahaya terjadinya kontak listrik. b) Jagalah supaya badan Anda tidak bersentuhan dengan permukaan yang mempunyai hubungan arde, misalnya pipa-pipa, radiator pemanas ruangan, kompor listrik dan lemari es. Ada risiko besar terjadi kontak listrik, jika badan Anda mempunyai hubungan arde. c) Jagalah supaya perkakas listrik tidak kena hujan atau menjadi basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya kontak listrik. d) Janganlah menyalah gunakan kabel listrik untuk mengangkat dan menggantungkan perkakas listrik atau untuk menarik steker dari stopkontak. Jagalah supaya kabel listrik tidak kena panas, minyak, pinggiran yang tajam atau bagian-bagian perkakas yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya kontak listrik. e) Jika Anda menggunakan perkakas listrik di luar gedung, gunakanlah hanya kabel sambungan yang juga cocok untuk pemakaian di luar gedung. Penggunaan kabel sambungan yang cocok untuk pemakaian di luar gedung mengurangi risiko terjadinya kontak listrik. f) Jika penggunaan perkakas listrik di tempat yang basah tidak bisa dihindarkan, gunakanlah sakelar pengaman terhadap arus penyimpangan. Penggunaan sakelar pengaman terhadap arus penyimpangan mengurangi risiko terjadinya kontak listrik.

3) Keselamatan kerja

a) Berhati-hatilah selalu, perhatikanlah apa yang Anda kerjakan dan bekerjalah deng-an seksama jika menggunakan perkakas listrik. Janganlah menggunakan perkakas listrik, jika Anda capai atau berada di bawah pengaruh narkoba, minuman keras atau obat. Jika Anda sekejap mata saja tidak berhati-hati sewaktu menggunakan perkakas listrik, dapat terjadi luka-luka berat. PERHATIKANLAH OBJ_BUCH-653-001.book Page 45 Thursday, January 24, 2008 4:21 PM46 | Bahasa Indonesia 3 609 929 B60 | (24.1.08) Bosch Power Tools b) Pakailah pakaian dan sarana pelindung dan pakailah selalu kaca mata pelindung. Dengan memakai pakaian dan sarana pelindung, misalnya kedok anti debu, sepatu tertutup yang tidak licin, helmet pelindung atau pemalut telinga sesuai dengan pekerjaan yang dilakukan dengan perkakas listrik, bahaya terjadinya luka- luka dapat dikurangi. c) Jagalah supaya perkakas listrik tidak di- hidupkan secara tidak disengaja. Perhati- kan bahwa perkakas listrik dalam penye- telan mati, jika steker disambungkan pada pengadaan listrik dan/atau aki, jika perkakas listrik diangkat atau dibawa. Jika selama mengangkat perkakas listrik jari Anda berada pada tombol untuk meng- hidupkan dan mematikan atau perkakas listrik yang dalam penyetelan hidup disambungkan pada listrik, dapat terjadi kecelakaan. d) Lepaskan semua perkakas-perkakas pe- nyetelan atau kunci-kunci pas sebelum perkakas listrik dihidupkan. Perkakas atau kunci yang berada di dalam bagian yang berputar dapat mengakibatkan terjadinya luka-luka. e) Aturkan badan sedemikian sehingga An- da bisa bekerja dengan aman. Berdirilah secara mantap dan jagalah selalu keseim- bangan. Dengan demikian Anda bisa men- gendalikan perkakas listrik dengan lebih baik, jika terjadi sesuatu dengan tiba-tiba. f) Pakailah pakaian yang cocok. Janganlah memakai pakaian yang longgar atau perhiasan. Jagalah supaya rambut, pakaian dan sarung tangan tidak masuk dalam bagian-bagian perkakas yang bergerak. Pakaian yang longgar, rambut panjang atau perhiasan dapat tersangkut dalam bagian perkakas yang bergerak. g) Jika ada kemungkinan untuk memasang- kan sarana penghisapan dan penam- pungan debu, perhatikan bahwa sarana- sarana ini telah dipasangkan dan digunakan dengan betul. Penggunaan sarana penghisapan bisa mengurangi bahaya yang disebabkan debu.

4) Penggunaan dan penanganan perkakas

listrik dengan seksama a) Janganlah membebankan perkakas listrik terlalu berat. Gunakan selalu perkakas listrik yang cocok untuk pekerjaan yang dilakukan. Dengan perkakas listrik yang cocok Anda bekerja lebih baik dan lebih aman dalam batas- batas kemampuan yang ditentukan. b) Janganlah menggunakan perkakas listrik yang tombolnya rusak. Perkakas listrik yang tidak bisa dihidupkan atau dimati- kan, berbahaya dan harus direparasikan. c) Tariklah steker dari stopkontak dan/atau keluarkan aki, sebelum Anda melakukan penyetelan pada perkakas listrik, mengganti alat-alat kerja atau sebelum menyimpan perkakas listrik. Tindakan keselamatan kerja ini mengurangi bahaya perkakas listrik hidup secara tidak disengaja. d) Simpanlah perkakas listrik yang tidak digunakan di luar jangkauan anak-anak. Janganlah mengizinkan orang-orang yang tidak mengenal perkakas listrik ini atau yang belum membaca petunjuk- petunjuk ini, menggunakan perkakas listrik ini. Perkakas listrik bisa menjadi berbahaya, jika digunakan oleh orang- orang yang tidak mengenalnya. e) Rawatlah perkakas listrik dengan sek- sama. Periksalah, apakah bagian-bagian perkakas listrik yang bergerak berfungsi dengan baik dan tidak tersangkut, apakah ada bagian-bagian yang patah atau rusak sedemikian, sehingga dapat mempenga- ruhi jalannya perkakas listrik. Biarkan bagian-bagian perkakas yang rusak dire- parasikan, sebelum Anda mulai menggu- nakan perkakas listrik. Banyak kecelakaan terjadi karena perkakas listrik tidak dira- wat dengan seksama. f) Perhatikan supaya alat-alat pemotong selalu tajam dan bersih. Alat-alat pemo- tong dengan mata-mata pemotong yang tajam dan dirawat dengan seksama tidak mudah tersangkut dan lebih mudah dikendalikan. OBJ_BUCH-653-001.book Page 46 Thursday, January 24, 2008 4:21 PMBahasa Indonesia | 47 Bosch Power Tools 3 609 929 B60 | (24.1.08) g) Gunakanlah semua perkakas listrik, ak- sesori, alat-alat kerja dsb. sesuai dengan petunjuk-petunjuk. Perhatikan syarat- syarat kerja dan macam pekerjaan yang dilakukan. Penggunaan perkakas listrik untuk macam pekerjaan yang tidak cocok dengan kegunaannya bisa mengakibatkan keadaan yang berbahaya.

a) Biarkan perkakas listrik Anda direpara- sikan hanya oleh orang-orang ahli yang berpengalaman dan hanya dengan menggunakan suku cadang yang asli. Dengan demikian terjamin keselamatan kerja dengan perkakas listrik ini secara sinambung. Petunjuk-petunjuk khusus untuk perkakas-perkakas tertentu f Perkakas listrik ini bisa digunakan sebagai mesin gerinda. Perhatikanlah semua pe- tunjuk-petunjuk untuk keselamatan kerja, petunjuk-petunjuk untuk penggunaan, gambar-gambar dan data-data yang Anda terima bersama dengan perkakas listrik. Jika Anda tidak menaati petunjuk-petunjuk berikut, bisa terjadi kontak listrik, kebakaran dan/atau luka-luka berat. f Perkakas listrik ini tidak cocok untuk pe- kerjaan mengampelas dengan kertas pasir, dengan sikat kawat, memolis dan sebagai mesin potong. Pemakaian perkakas listrik untuk pekerjaan yang tidak cocok dengan tujuannya bisa mengakibatkan keadaan yang membahayakan dan terjadinya luka-luka. f Gunakanlah hanya aksesori yang dirancang khusus untuk perkakas listrik ini dan dianjurkan oleh Bosch. Jika suatu aksesori bisa dipasangkan pada perkakas listrik milik Anda, ini tidak berarti bahwa penggunaannya yang aman terjamin. f Kecepatan putaran yang diizinkan dari alat kerja harus paling sedikit sebesar kecepa- tan putaran maksimal yang tercantum pada perkakas listrik. Aksesori yang diputarkan lebih cepat daripada kecepatan putaran yang diizinkan, bisa terpatah dan beterbangan. f Diameter luar dari alat kerja harus sesuai dengan ukuran-ukuran yang dianjurkan bagi perkakas listrik milik Anda. Alat kerja-alat kerja yang tidak cocok ukurannya tidak bisa dilindungi atau dikendalikan dengan baik. f Mata gerinda intan-mata gerinda intan ber- bentuk mangkok dan flens-flens harus duduk pas pada poros kerja dari perkakas listrik milik Anda. Alat kerja-alat kerja yang tidak du- duk pas pada poros kerja dari perkakas listrik, berputar tidak sempurna karena tidak balans, bervibrasi keras sekali dan bisa membuat perkakas listrik tidak bisa dikendalikan. f Janganlah menggunakan alat kerja-alat kerja yang tidak mulus. Sebelum digunakan, periksalah selalu semua mata gerinda intan berbentuk mangkok apakah retak, sudah aus atau sangat susut. Jika perkakas listrik atau alat kerja jatuh, periksalah apakah menjadi rusak atau gunakanlah alat kerja lainnya yang tidak rusak. Jika Anda telah memeriksa alat kerja dan telah memasangkannya, Anda dan orang-orang yang berada di dekat tempat kerja harus menjauh dari lingkungan gerak alat kerja yang memutar dan biarkan perkakas listrik berjalan dengan kecepatan putaran maksimal selama satu menit. Kebanyakan alat kerja-alat kerja yang rusak akan putus selama masa uji coba ini. f Pakailah sarana pelindung bagi diri Anda. Tergantung dari macam pekerjaan yang dilakukan, pakailah kedok penutup muka, pelindung mata atau kaca mata pelindung. Jika perlu, pakailah kedok anti debu, pema- lut telinga, sarung tangan pelindung atau pakaian pelindung khusus yang melindungi Anda dari butir-butir gerinda dan butir-butir bahan (serbuk). Mata harus dilindungi ter- hadap benda-benda yang beterbangan, yang terjadi pada beberapa macam pemakaian perkakas listrik. Kedok anti debu atau kedok pelindung pernafasan harus mampu menya- ring debu yang terjadi selama pemakaian perkakas listrik. Jika Anda mendengar suara bising untuk waktu yang lama, daya penden- garan bisa berkurang. OBJ_BUCH-653-001.book Page 47 Thursday, January 24, 2008 4:21 PM48 | Bahasa Indonesia 3 609 929 B60 | (24.1.08) Bosch Power Tools f Perhatikanlah supaya orang-orang lain cukup jauh dari tempat kerja Anda. Semua orang yang mendekati tempat kerja Anda harus memakai sarana pelindung badan. Pecahan- pecahan dari benda yang dikerjakan atau alat kerja-alat kerja yang patah bisa beterbangan dan mengakibatkan luka-luka, juga di tem- pat yang agak jauh dari lingkungan gerak mesin. f Peganglah perkakas listrik hanya pada pe- gangan yang terisolir, jika Anda melakukan pekerjaan di mana alat kerjanya bisa ter- kena pada saluran listrik yang tidak terlihat atau kabelnya sendiri. Sentuhan pada kabel yang bertegangan dapat mengakibatkan ba- gian-bagian logam dari perkakas listrik juga bertegangan dan lalu mengakibatkan kontak listrik. f Jauhkan kabel listrik dari alat kerja-alat kerja yang berputar. Jika Anda tidak bisa mengendalikan perkakas listrik, kabel listrik bisa terpotong atau tersangkut dan lalu tangan atau lengan Anda bisa terkena pada alat kerja yang berputar. f Janganlah meletakkan perkakas listrik jika alat kerjanya belum berhenti sama sekali. Alat kerja yang masih berputar bisa terkena pada permukaan di mana perkakas listrik diletakkan sehingga Anda tidak bisa mengendalikan perkakas listrik. f Janganlah membiarkan perkakas listrik hi- dup jika Anda sedang mengangkatnya. Pa- kaian Anda secara tidak disengaja bisa ter- sangkut pada alat kerja yang berputar dan alat kerja ini bisa menancap dalam badan Anda. f Bersihkan lubang-lubang ventilasi pada perkakas listrik Anda secara berkala. Kipas angin motor menarik debu ke dalam rumahan dan debu logam dalam jumlah yang besar dan listrik bisa mengakibatkan bahaya. f Janganlah menggunakan perkakas listrik di dekat bahan-bahan yang mudah terbakar. Bunga api bisa menyulut bahan-bahan ini. f Janganlah menggunakan alat kerja-alat kerja yang memerlukan cairan pendingin. Penggunaan air atau cairan pendingin lainnya bisa mengakibatkan kontak listrik. f Gunakanlah selalu hanya mata gerinda intan-mata gerinda intan berbentuk mangkok yang diizinkan untuk perkakas listrik milik Anda dan kap pelindung dan penghisap yang khusus untuk perkakas listrik ini. Alat kerja-alat kerja yang tidak khusus untuk perkakas listrik ini tidak bisa ditutupi dan membahayakan. f Kap pelindung dan penghisap harus dipasangkan dengan betul pada perkakas listrik. Kap pelindung dan kap penghisap harus melindungi orang yang menggunakan perkakas listrik terhadap bahan yang terpatah atau persentuhan yang tidak disengaja dengan alat kerja. f Mata gerinda intan-mata gerinda intan berbentuk mangkok hanya boleh digunakan untuk jenis penggunaan yang disarankan. Misalnya: janganlah sekali-kali menggerinda dengan sisi samping dari mata gerinda intan berbentuk mangkok. Mata gerinda intan berbentuk mangkok digunakan untuk mengikis bahan dengan bagian bawah dari sekmen intan. Tekanan dari samping pada alat kerja ini bisa mematahkannya. f Gunakanlah selalu flens penjepit-flens penje- pit yang mulus dan dalam ukuran dan dengan bentuk yang cocok pada mata gerinda intan berbentuk mangkok yang Anda pilih. Flens- flens yang cocok menopang mata gerinda in- tan berbentuk mangkok dan dengan demikian menghindarkan alat kerja ini patah. f Janganlah menggunakan mata gerinda intan berbentuk mangkok yang aus dari perkakas listrik yang lebih besar. Mata gerinda intan berbentuk mangkok dari perkakas listrik yang lebih besar tidak cocok untuk kecepatan putaran yang lebih tinggi dari perkakas listrik yang lebih kecil dan bisa terpatah karenanya. Bantingan dan petunjuk-petunjuk khusus f Bantingan (kickback) adalah reaksi yang terjadi tiba-tiba jika alat kerja yang berputar tersangkut atau memblok, misalnya mata gerinda, piringan, sikat kawat dsb. Jika alat kerja tersangkut atau memblok, alat kerja berhenti memutar secara tiba-tiba. Dengan demikian perkakas listrik yang tidak bisa OBJ_BUCH-653-001.book Page 48 Thursday, January 24, 2008 4:21 PMBahasa Indonesia | 49 Bosch Power Tools 3 609 929 B60 | (24.1.08) dikendalikan terpelanting ke arah yang berlawanan dengan arah putaran alat kerja di tempat di mana alat kerja memblok. Jika misalnya satu mata gerinda tersangkut atau memblok dalam benda yang dikerjakan, maka pinggiran mata gerinda yang berada di dalam benda yang dikerjakan tersangsang dan bisa mengakibatkan mata gerinda patah atau bantingan. Dalam hal demikian mata gerinda bergerak mendekati atau menjauhi orang yang menggunakan perkakas listrik, tergantung dari arah putaran mata gerinda di tempat di mana mata gerinda memblok. Dalam hal ini mata gerinda bisa patah. Bantingan adalah akibat dari penggunaan perkakas listrik yang tidak cocok dan tidak betul. Bantingan bisa dihindarkan dengan cara-cara yang diterangkan di bawah ini. f Peganglah perkakas listrik dengan baik dan aturkan badan dan lengan-lengan Anda se- demikian, sehingga Anda bisa mengimbangi jika perkakas listrik membanting. Gunakan selalu gagang tambahan jika memang ada, sehingga Anda bisa mengendalikan daya bantingan-daya bantingan atau momen reaksi-momen reaksi sebaik-baiknya pada waktu putaran sedang bertambah. Orang yang menggunakan perkakas listrik bisa mengendalikan bantingan atau daya reaksi- daya reaksi jika orang ini menaati petunjuk- petunjuk untuk keselamatan kerja. f Janganlah sekali-kali mendekatkan tangan Anda pada alat kerja-alat kerja yang sedang berputar. Jika perkakas listrik membanting, alat kerja bisa bergerak di atas tangan Anda. f Jauhkan badan Anda dari bidang yang terjangkau oleh perkakas listrik yang membanting. Perkakas listrik dibanting dalam arah yang berlawanan dengan arah putaran mata gerinda pada tempat di mana mata gerinda memblok. f Bekerjalah dengan sangat hati-hati di sudut- sudut, pinggiran yang tajam dsb. Jagalah su- paya alat kerja-alat kerja tidak memantul dari benda yang dikerjakan dan terjepit. Alat kerja yang berputar cenderung terjepit di sudut-su- dut, pinggiran yang tajam atau bisa memantul. Ini mengakibatkan perkakas listrik tidak bisa dikendalikan atau mengakibatkan bantingan. Petunjuk-petunjuk untuk keselamatan kerja lainnya Pakailah kaca mata pelindung. f Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hubungi perusahaan pengada- an setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat menga- kibatkan ledakan. Pipa air yang dirusak mengakibatkan kerusakan barang-barang atau dapat mengakibatkan kontak listrik. f Janganlah memegang mata gerinda intan berbentuk mangkok yang masih panas, tunggulah sampai menjadi dingin. Mata gerinda intan berbentuk mangkok menjadi sangat panas selama penggunaan. f Selama mengerjakan batu, gunakanlah sarana penghisapan debu. Mesin penghisap debu harus diizinkan untuk menghisap debu batu-batuan. Penggunaan sarana- sarana ini mengurangi bahaya karena debu. f Selama digunakan, peganglah perkakas listrik dengan kedua belah tangan dan per- hatikanlah supaya Anda berdiri secara teguh. Perkakas listrik bisa dikendalikan lebih baik jika dipegang dengan kedua belah tangan. f Usahakan supaya benda yang dikerjakan tidak goyang. Benda yang ditahan dalam alat pemegang atau bais lebih mantap daripada benda yang dipegang dengan tangan. f Jagalah supaya tempat di mana Anda bekerja selalu bersih. Campuran bahan- bahan sangat membahayakan. Debu logam ringan bisa terbakar atau meledak. f Janganlah menggunakan perkakas listrik, jika kabelnya rusak. Janganlah menyentuh kabel yang rusak dan tariklah steker dari stopkontak, jika kabel menjadi rusak selama penggunaan perkakas listrik. Kabel yang rusak membuat risiko terjadinya kontak listrik menjadi lebih besar. OBJ_BUCH-653-001.book Page 49 Thursday, January 24, 2008 4:21 PM50 | Bahasa Indonesia 3 609 929 B60 | (24.1.08) Bosch Power Tools Penjelasan tentang cara berfungsi Bacalah semua petunjuk-petunjuk untuk keselamatan kerja dan pe- tunjuk-petunjuk untuk penggunaan. Kesalahan dalam menjalankan pe- tunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan dapat mengakibatkan kontak listrik, kebakaran dan/atau luka-luka yang berat. Bukalah halaman lipatan dengan gambar dari perkakas dan biarkan halaman ini terbuka sela- ma Anda membaca petunjuk-petunjuk untuk penggunaan. Penggunaan perkakas listrik Perkakas listrik ini cocok untuk mengikis, mera- takan tepian dan meratakan permukaan dari benda-benda yang berbahan mineral (misalnya beton, batu, marmer dan spesi semen) tanpa menggunakan air. Perkakas listrik ini juga cocok untuk mengikis lapisan-lapisan perlindungan dan sisa-sisa bahan perekat. Perkakas listrik ini hanya boleh digunakan bersama dengan alat penghisap untuk debu kelas M. Bagian-bagian pada gambar Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar. 1 Kap pelindung dan penghisap 2 Stud sambungan untuk penghisapan 3 Tombol penahan poros kerja 4 Slang penghisapan* 5 Display tanda servis 6 Tombol untuk menghidupkan dan mematikan 7 Gagang tambahan 8 Lingkar sikat 9 Poros kerja 10 Flens untuk poros kerja dengan ring-O 11 Mata gerinda intan berbentuk mangkok 12 Mur untuk poros kerja 13 Mur untuk poros kerja yang dibuka dan dikunci dengan tangan * 14 Kunci ring ganda untuk mur untuk poros kerja *Aksesori yang ada dalam gambar atau yang dije-laskan tidak termasuk dalam mesin standar yang dipasok. Data teknis Mesin gerinda tangan untuk beton GBR 14 CA Professional Nomor model

Pembatasan arus listrik pada awalan start

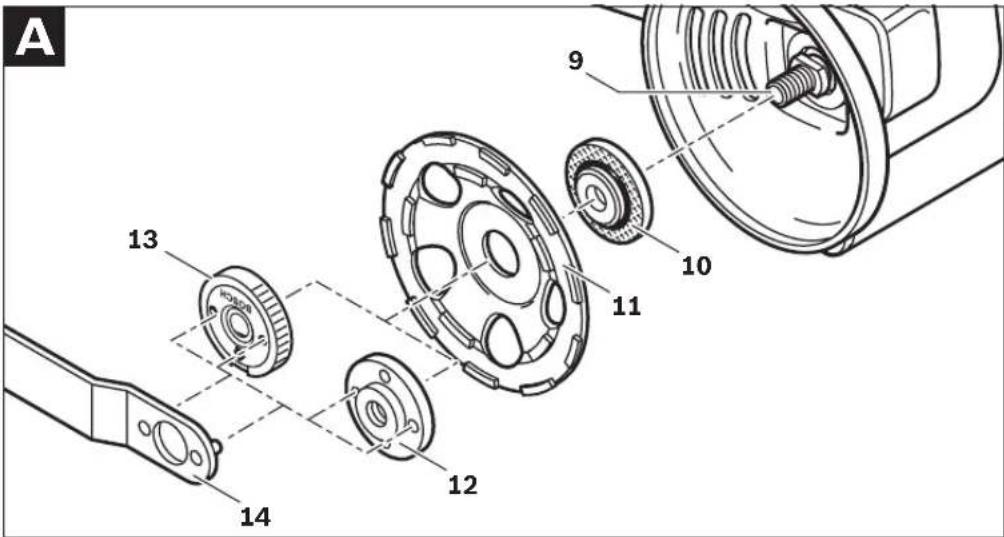

Berat sesuai dengan EPTA-Procedure 01/2003 kg 2,7 Klasifikasi keamanan /II Data-data berlaku untuk tegangan nominal [U] 230/240 V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa berlainan.Perhatikanlah nomor model perkakas listrik Anda yang tercantum pada label tipe mesin. Nama dagang dari beberapa perkakas listrik bisa berbeda. OBJ_BUCH-653-001.book Page 50 Thursday, January 24, 2008 4:21 PMBahasa Indonesia | 51 Bosch Power Tools 3 609 929 B60 | (24.1.08) Cara memasang f Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. Memasang/mengganti mata gerinda intan berbentuk mangkok (lihat gambar A) Alat kerja-alat kerja yang diizinkan pemakaiannya Anda bisa menggunakan semua mata gerinda intan berbentuk mangkok yang disebutkan di dalam petunjuk-petunjuk untuk penggunaan ini. Perhatikanlah ukuran dari mata gerinda intan berbentuk mangkok. Diamater lubang harus co- cok dengan flens untuk poros kerja. Lubang dari mata gerinda intan berbentuk mangkok tidak boleh diperbesar. Janganlah menggunakan adapter atau penyambung. Kecepatan putaran [min

] atau kecepatan lingkar [m/s] yang diizinkan dari mata gerinda intan berbentuk mangkok yang digunakan harus paling sedikit mencapai bilangan-bilangan di dalam tabel berikut. Karena itu, perhatikanlah kecepatan putaran atau kecepatan lingkar yang diizinkan yang tercantum pada label dari mata gerinda intan berbentuk mangkok. Memasang mata gerinda intan berbentuk mangkok Pilihkan satu mata gerinda intan berbentuk mangkok yang cocok untuk mengerjakan bahan yang akan dikerjakan. Perhatikanlah petunjuk- petunjuk tentang bahan yang tercantum pada kemasan mata gerinda intan berbentuk mangkok. Bersihkan dahulu poros kerja 9 dan semua bagian-bagian yang akan dipasangkan. Pasangkan flens untuk poros kerja 10 sedemikian pada poros kerja 9, sehingga tingkatan pemusatan berada di luar. Flens untuk poros kerja harus mengunci pada segi dua dari poros kerja (menghindarkan salah penempatan). Di dalam flens untuk poros kerja 10 di sekitar tingkatan pemusatan ada satu bagian dari bahan sintetik (ring-O). Jika ring-O ini tidak ada atau rusak, mutlak harus diganti (nomor model 1 600 210 039) sebelum flens untuk poros kerja 10 dipasangkan. Pasangkan mata gerinda intan berbentuk mangkok 11 pada flens untuk poros kerja 10. Perhatikanlah bahwa panah arah putaran pada mata gerinda intan berbentuk mangkok cocok dengan panah arah putaran pada kap pelindung dan penghisap 1. Tekan tombol penahan poros kerja 3 untuk menahan poros kerja. Pasangkan dan putarkan mur untuk poros kerja 12 dan kencangkannya dengan menggunakan kunci ring ganda 14. Perhatikanlah supaya lubang tengah dari mur untuk poros kerja 12 menghadap ke luar, seperti yang tampak pada gambar. f Setelah Anda memasangkan mata gerinda intan berbentuk mangkok dan sebelum menghidupkan perkakas listrik, periksalah apakah mata gerinda intan berbentuk mang- kok telah dipasangkan dengan betul dan bisa berputar secara bebas. Usahakanlah supaya mata gerinda intan berbentuk mangkok tidak menyinggung kap pelindung dan penghisap atau bagian-bagian lainnya. maks. [mm] [mm] D d [min

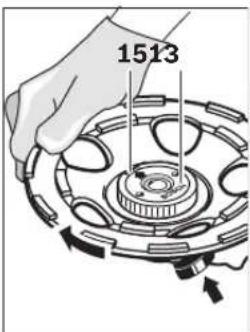

OBJ_BUCH-653-001.book Page 51 Thursday, January 24, 2008 4:21 PM52 | Bahasa Indonesia 3 609 929 B60 | (24.1.08) Bosch Power Tools Mengganti mata gerinda intan berbentuk mangkok Selama mentranspor perkakas listrik, lepaskan mata gerinda intan berbentuk mangkok 11, untuk menghindarkan mata gerinda menjadi rusak. f Janganlah memegang mata gerinda intan berbentuk mangkok yang masih panas, tunggulah sampai menjadi dingin. Mata gerinda intan berbentuk mangkok menjadi sangat panas selama penggunaan. Tekan tombol penahan poros kerja 3 untuk menahan poros kerja. f Tombol penahan poros kerja hanya boleh digerakkan jika poros kerja tidak berputar. Jika tidak demikian, perkakas listrik bisa menjadi rusak. Kendorkan mur untuk poros kerja 12 dengan menggunakan kunci ring ganda 14 dan putarkan mur untuk poros kerja sampai lepas. Lepaskan mata gerinda intan berbentuk mangkok 11. Mur untuk poros kerja yang dibuka dan dikunci dengan tangan Untuk mengganti alat kerja-alat kerja secara mudah tanpa menggunakan perkakas lainnya, sebagai ganti dari mur untuk poros kerja 12 bisa digunakan mur untuk poros kerja yang dibuka dan dikunci dengan tangan 13. f Gunakanlah hanya mur untuk poros kerja yang dibuka dan dikunci dengan tangan 13 yang mulus dan tidak rusak. f Pada waktu mengulirkan, perhatikanlah supaya sisi dari mur untuk poros kerja yang dikunci dan dibuka dengan tangan 13 yang ada tulisannya, tidak berhadapan dengan mata gerinda intan berbentuk mangkok; panah harus mengarah pada tanda 15. Tekan tombol penahan poros 3, untuk mena- han poros kerja. Untuk mengencangkan mur untuk poros kerja yang dibuka dan dikunci dengan tangan, putar- kan mata gerinda intan berbentuk mangkok keras-keras dalam arah jalannya jarum jam. Mur untuk poros kerja yang dibuka dan dikunci dengan tangan yang telah dipasangkan sebagai- mana mestinya dan tidak rusak, bisa dilepaskan dengan tangan dengan cara memutarkan cincin bergerigi dalam arah yang berlawanan dengan jalannya jarum jam. Janganlah melepaskan mur untuk poros kerja yang dibuka dan dikunci dengan tangan yang terlalu kencang duduknya dengan tang, melainkan gunakanlah kunci ring ganda 14. Penghisapan debu f Debu dari bahan-bahan seperti misalnya cat yang mengandung timbel (timah hitam), be- berapa jenis kayu, bahan mineral dan logam bisa berbahaya bagi kesehatan. Menyentuh atau menghirup debu-debu ini bisa mengaki- batkan reaksi alergi dan/atau penyakit saluran pernafasan dari orang yang menggunakan mesin atau orang yang berada di dekatnya. Beberapa debu tertentu seperti misalnya debu kayu pohon quercus atau pohon fagus silvatica dianggap bisa mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan-bahan tambahan untuk pengo- lahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli. – Untuk mencapai daya yang tinggi dari penghisapan debu, gunakanlah alat peng- hisap GAS 50 MS untuk debu bahan mi- neral bersama dengan perkakas listrik ini. – Perhatikanlah supaya ada pertukaran udara di tempat kerja.

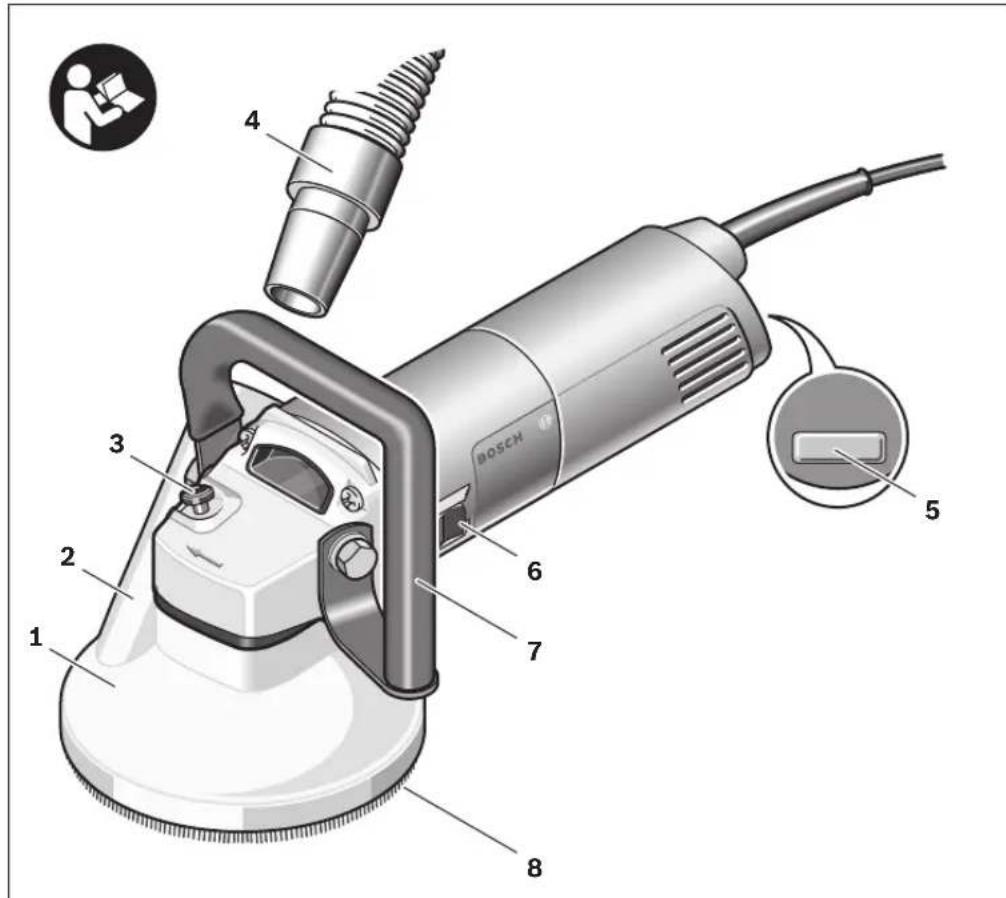

Kami anjurkan supaya Anda memakai kedok anti debu dengan saringan (filter) kelas P2. Taatilah peraturan-peraturan untuk bahan- bahan yang dikerjakan yang berlaku di negara Anda. Alat penghisap debu harus diizinkan untuk menghisap debu batu-batuan. Bosch menye- diakan alat penghisap debu yang cocok. Pasangkan satu slang penghisapan 4 (aksesori) pada stud sambungan untuk penghisapan 2. Sambungkan slang penghisapan 4 pada alat penghisap debu (aksesori). Satu ikhtisar tentang sambungan pada alat penghisap debu ada di bagian akhir dari petunjuk-petunjuk ini.

OBJ_BUCH-653-001.book Page 52 Thursday, January 24, 2008 4:21 PMBahasa Indonesia | 53 Bosch Power Tools 3 609 929 B60 | (24.1.08) Petunjuk-petunjuk untuk penggunaan mesin gerinda tangan untuk beton Taatilah petunjuk-petunjuk berikut, untuk mengurangi emisi debu yang terjadi pada waktu menggunakan perkakas listrik. – Gunakanlah hanya kombinasi yang terdiri dari mata gerinda intan berbentuk mangkok, me- sin gerinda tangan untuk beton dengan kap pelindung dan penghisap yang sudah dipa- sangkan serta alat penghisap debu untuk ke- las debu M yang disarankan oleh Bosch. Kom- binasi lainnya bisa mengakibatkan debu tidak ditampung dan disalurkan dengan baik. – Perhatikanlah petunjuk-petunjuk untuk peng- gunaan dari alat penghisap debu terkait cara merawat dan membersihkan alat penghisap debu dan saringannya. Kosongkan segera sarana-sarana untuk menampung debu jika penuh. Bersihkan saringan-saringan dari alat penghisap debu secara berkala dan pasang- kan selalu saringan-saringan secara sempurna ke dalam alat penghisap debu. – Gunakanlah hanya slang penghisapan-slang penghisapan yang ditentukan oleh Bosch. Janganlah melakukan perubahan pada slang penghisapan. Jika ada batu-batuan yang masuk ke dalam slang penghisapan, hentikan penggunaan perkakas listrik dan bersihkan segera slang penghisapan. Jagalah supaya slang penghisapan tidak tertekuk. – Gunakanlah mesin gerinda tangan untuk be- ton hanya untuk pekerjaan yang disebutkan dalam bab penggunaan perkakas listrik. – Perhatikanlah syarat-syarat kerja yang lazim bagi tempat kerja di konstruksi bangunan. – Usahakan peredaran udara yang baik. – Perhatikanlah supaya tempat kerja tidak dipenuhi benda-benda lainnya. Jika perkakas listrik digunakan untuk waktu yang lama, alat penghisap debu harus bisa digerakkan atau segera digerakkan dengan bebas. – Pakailah pemalut telinga, kaca mata pelin- dung, kedok anti debu dan jika perlu, sarung tangan. Pakailah sebagai kedok anti debu paling sedikit kedok separuh yang menyaring partikel kelas FFP 2. – Untuk membersihkan tempat kerja, gunakan alat penghisap debu yang cocok. Janganlah menyapu debu yang mengendap karena ini membuat debu beterbangan. Penggunaan Cara penggunaan f Perhatikan tegangan jaringan listrik! Tegangan jaringan listrik harus sesuai deng- an tegangan listrik yang tercantum pada label tipe perkakas listrik. Menghidupkan/mematikan perkakas listrik Untuk menghidupkan perkakas listrik, tekan tombol untuk menghidupkan dan mematikan 6 ke depan dan untuk mengunci, tekan tombol di depan ke bawah. Untuk mematikan perkakas listrik, tekan bagian belakang dari tombol untuk menghidupkan dan mematikan 6, sehingga tombol kembali ke posisi mati. f Periksalah dahulu alat kerja-alat kerja se- belum menggunakannya. Alat kerja harus dipasangkan secara betul dan harus bisa berputar secara bebas. Lakukan uji coba selama paling sedikit 1 menit tanpa pembe- banan. Janganlah menggunakan alat kerja- alat kerja yang rusak, sembul atau yang menyebabkan getaran. Alat kerja-alat kerja yang rusak bisa pecah dan menyebabkan terjadinya luka-luka. Penghindar hidup ulang Penghindar hidup ulang membuat supaya per- kakas listrik tidak hidup kembali secara tidak terkendali setelah arus listrik terputus. Untuk menghidupkan kembali perkakas listrik, tombol untuk menghidupkan dan mematikan mesin 6 disetelkan pada posisi mati dan perka- kas listrik dihidupkan kembali. Petunjuk: Periksalah secara berkala apakah penghindar hidup ulang berfungsi dengan baik, dengan cara menarik steker dari stopkontak selama penggunaan perkakas listrik, kemudian steker dimasukkan kembali. Pembatasan arus listrik pada awalan start Pembatasan arus listrik pada awalan start secara elektronika membatasi daya pada waktu perkakas listrik dihidupkan sehingga sekering 16 A sudah cukup. OBJ_BUCH-653-001.book Page 53 Thursday, January 24, 2008 4:21 PM54 | Bahasa Indonesia 3 609 929 B60 | (24.1.08) Bosch Power Tools Elektronika penetap putaran Elektronika penetap putaran membuat supaya kecepatan putaran tanpa beban dan sewaktu dibebani hampir selalu konstan dan menjamin hasil kerja yang rata. Penjagaan terhadap beban yang terlalu berat Jika perkakas listrik dibebankan terlalu berat, motor akan berhenti. Biarkan perkakas listrik berjalan tanpa beban pada kecepatan putaran paling tinggi selama kira-kira 30 detik untuk mendinginkan. Petunjuk-petunjuk untuk pemakaian f Tahankan benda yang dikerjakan dengan alat pemegang, jika benda tidak mantap karena beratnya sendiri. f Janganlah membebankan perkakas listrik terlalu berat sehingga berhenti. f Janganlah memegang mata gerinda intan berbentuk mangkok yang masih panas, tunggulah sampai menjadi dingin. Mata gerinda intan berbentuk mangkok menjadi sangat panas selama penggunaan. Hidupkan perkakas listrik dahulu, baru setelah itu perkakas listrik didekatkan pada benda yang akan dikerjakan. Gerakkan perkakas listrik dengan tekanan sedang secara bundaran atau secara bergantian dalam arah memanjang dan melintang pada benda yang dikerjakan. Untuk mengikis lapisan- lapisan perlindungan, perkakas listrik juga bisa digerakkan dengan sudut yang kecil terhadap permukaan benda yang dikerjakan, ini tidak mengurangi daya penghisapan debu. Rawatan dan servis Rawatan dan kebersihan f Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stop- kontak. f Perkakas listrik dan lubang ventilasi harus selalu dibersihkan supaya perkakas bisa digunakan dengan baik dan aman. f Pada penggunaan yang luar biasa jika mengerjakan bahan logam bisa terjadi debu yang konduktif di dalam perkakas listrik. Isolasi keselamatan dari perkakas listrik bisa menjadi berkurang. Dalam hal demi- kian kami anjurkan supaya digunakan sarana penghisapan yang stasioner, lubang ventilasi sering-sering dibersihkan dengan cara meniup dan pemakaian sakelar pelin- dung terhadap arus penyimpangan (FI). Satu mata gerinda intan berbentuk mangkok 11 yang tumpul bisa diasah dengan cara mengikis bahan yang abrasif (misalnya batu pasir kapur) sebentar saja. Mengganti lingkar sikat Untuk menjamin penghisapan debu yang optimal, lingkar sikat 8 yang usang harus segera diganti. Cungkilkan lingkar sikat 8 pada mata gerinda intan berbentuk mangkok 11 yang terpasang secara hati-hati dengan menggunakan satu obeng pada jendela di alur penampung lingkar sikat ke luar. Manfaatkan mata gerinda intan berbentuk mangkok sebagai sandaran. Tekankan lingkar sikat 8 yang baru dengan hati- hati sampai batas pada alur penampung lingkar sikat. Pada waktu memasang lingkar sikat, perhatikanlah agar ujung-ujung lingkar sikat tidak terletak pada jendela di alur penampung lingkar sikat. OBJ_BUCH-653-001.book Page 54 Thursday, January 24, 2008 4:21 PMBahasa Indonesia | 55 Bosch Power Tools 3 609 929 B60 | (24.1.08) Display tanda servis 5 Jika karbon dinamo habis, perkakas listrik akan berhenti sendiri. Hal ini akan diperingatkan kira- kira 8 jam sebelumnya oleh display tanda servis 5 yang menyala atau berkedip-kedip. Perkakas listrik harus dikirimkan ke Service Center untuk diservis, alamatnya lihat bab „Layanan pasca beli dan konsultasi bagi pelanggan“. Jika pada suatu waktu perkakas listrik ini tidak bisa berjalan meskipun telah diproduksikan dan diperiksa dengan seksama, maka reparasinya harus dilakukan oleh Service Center perkakas listrik Bosch yang resmi. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, sebutkan selalu nomor model yang terdiri dari 10 angka dan tercantum pada label tipe pekakas. Layanan pasca beli dan konsultasi bagi pelanggan Layanan pasca beli Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambar tiga dimensi dan informasi tentang suku cadang bisa Anda lihat di: www.bosch-pt.com Tim konsultan Bosch dengan senang hati membantu Anda pada pembelian, penggunaan dan penyetelan produk ini dan aksesorinya. Indonesia PT. Multi Tehaka Kawasan Industri Pulogadung Jalan Rawa Gelam III No. 2 Jakarta 13930 Indonesia Tel.: +62 (21) 4 60 12 28 Fax: +62 (21) 46 82 68 23 E-Mail: sales@multitehaka.co.id www.multitehaka.co.id Cara membuang Perkakas listrik, aksesori dan kemasan sebaiknya didaur ulangkan sesuai dengan upaya untuk melindungi lingkungan hidup. Perubahan adalah hak Bosch. OBJ_BUCH-653-001.book Page 55 Thursday, January 24, 2008 4:21 PM56 | Tiøng Vi·t 3 609 929 B60 | (24.1.08) Bosch Power Tools
