技术规格	FUJIFILM GF120mmF4 R LM OIS WR 微距镜头，最大光圈为 f/4，最小对焦距离为 0.4 米，放大倍率为 1:2。
用途	非常适合微距摄影、人像和自然摄影，凭借其先进的光学结构提供卓越的图像质量。
维护与修理	定期使用柔软的布清洁镜头，避免碰撞和潮湿。如有问题，请联系授权的富士胶片服务中心。
安全	请勿将镜头暴露于极端温度或过度潮湿环境。使用保护滤镜以避免前镜片划伤。
一般信息	兼容富士胶片 GFX 系列相机。重量 1000 克，尺寸 102 x 150 毫米。保修期为 2 年。

常见问题 - GF120mmF4 R LM OIS WR Macro FUJIFILM

我如何清洁 FUJIFILM GF120mmF4 R LM OIS WR 微距镜头？

使用吹气球去除灰尘，然后用微湿的微纤维布和镜头清洁剂轻轻擦拭镜片。

为什么我用 FUJIFILM GF120mmF4 拍摄的照片模糊？

请检查镜头是否正确安装在相机上，并确保使用合适的快门速度。如有需要，请开启图像稳定功能。

如何开启 FUJIFILM GF120mmF4 的图像稳定功能？

使用镜头时图像稳定功能会自动开启。请确保稳定开关处于“ON”位置。

FUJIFILM GF120mmF4 镜头防水吗？

是的，该镜头设计为防风雨，配有密封圈以防尘防潮。

使用 FUJIFILM GF120mmF4 进行微距摄影时，最佳对焦模式是什么？

使用手动对焦模式以获得精确控制，或使用带人脸识别的自动对焦模式针对特定主体。

如何解决 FUJIFILM GF120mmF4 的对焦问题？

确保镜头干净，并检查相机的对焦设置。如果问题仍然存在，尝试重置相机。

FUJIFILM GF120mmF4 是否兼容我的富士胶片机身？

该镜头兼容富士胶片 GFX 机身。请检查您的机身型号以确认兼容性。

FUJIFILM GF120mmF4 镜头的最小对焦距离是多少？

最小对焦距离为 0.4 米，非常适合微距摄影。

我可以使用哪些滤镜与 FUJIFILM GF120mmF4？

该镜头支持直径为 82 毫米的滤镜。请确保滤镜与镜头特性兼容。

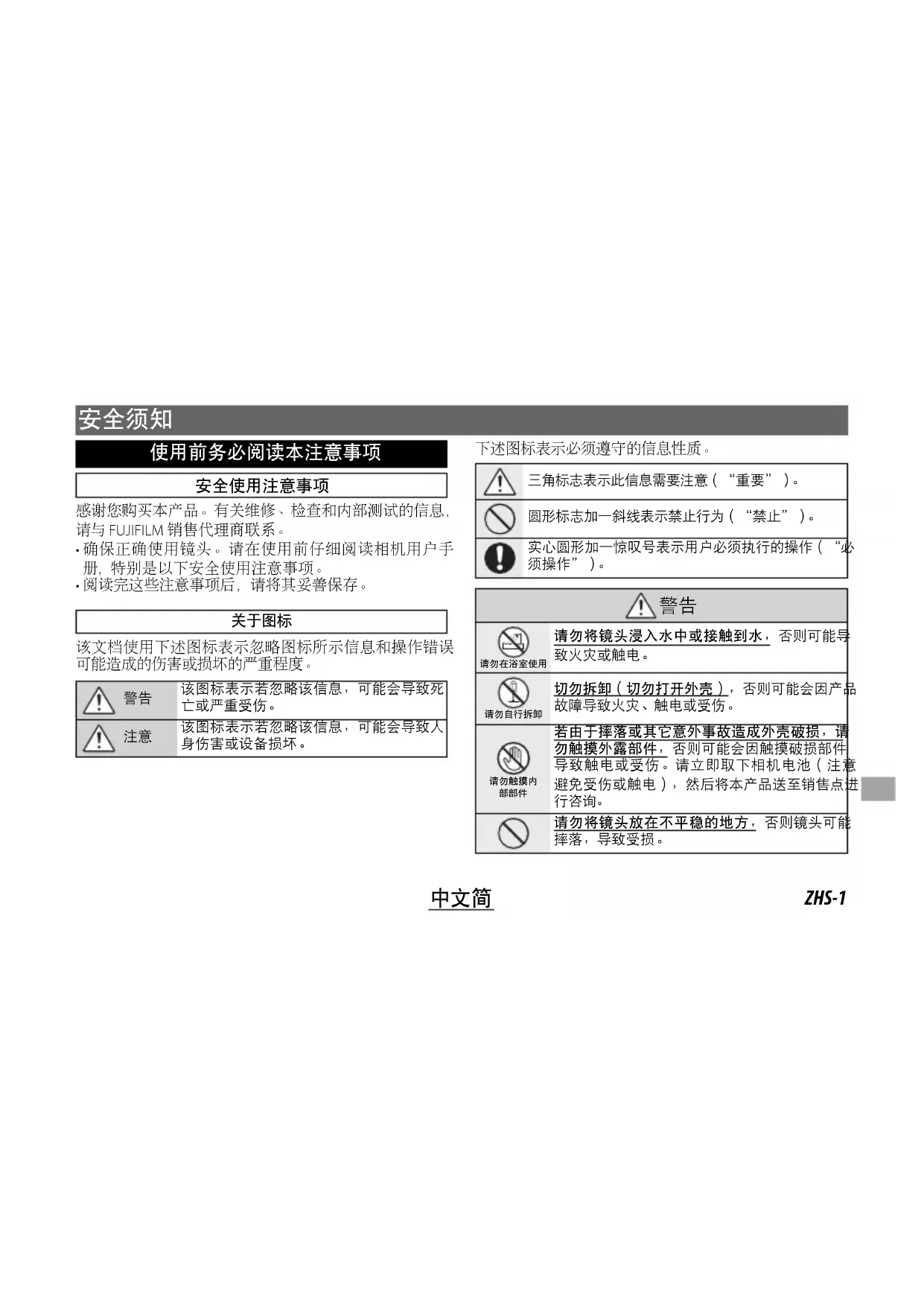

用户手册 GF120mmF4 R LM OIS WR Macro FUJIFILM

感谢您购买本产品。有关维修、检查和内部测试的信息，请与 FUJIFILM 销售代理商联系。

· 确保正确使用镜头。请在使用前仔细阅读相机用户手册，特别是以下安全使用注意事项。
· 阅读完这些注意事项后，请将其妥善保存。

关于图标

该文档使用下述图标表示忽略图标所示信息和操作错误可能造成的伤害或损坏的严重程度。

警告

该图标表示若忽略该信息，可能会导致死亡或严重受伤。

注意

该图标表示若忽略该信息，可能会导致人身伤害或设备损坏。

下述图标表示必须遵守的信息性质。

三角标志表示此信息需要注意（“重要”）。

圆形标志加一斜线表示禁止行为（“禁止”）。

实心圆形加一惊叹号表示用户必须执行的操作（“必须操作”）。

警告

请勿在浴室使用

请勿自行拆卸

请勿触摸内部部件

请勿将镜头浸入水中或接触到水，否则可能导致火灾或触电。

切勿拆卸（切勿打开外壳），否则可能会因产品故障导致火灾、触电或受伤。

若由于摔落或其它意外事故造成外壳破损，请勿触摸外露部件，否则可能会因触摸破损部件导致触电或受伤。请立即取下相机电池（注意避免受伤或触电），然后将本产品送至销售点进行咨询。

请勿将镜头放在不平稳的地方，否则镜头可能摔落，导致受损。

警告
	请勿透过镜头或相机取景器观看太阳,否则将可能导致永久性的视觉损伤。
注意
	请勿在有水蒸气或烟雾的地方或者非常潮湿或灰尘弥漫之处使用或存放镜头,否则可能导致火灾或触电。
	请勿将镜头置于阳光直射或极端高温之处,如晴天封闭的车内,否则可能会导致火灾。
	请勿存放在儿童伸手可及之处。本产品在儿童手中可能导致伤害。
	请勿用湿手操作,否则可能导致触电。
	拍摄背光拍摄对象时,请不要让太阳进入构图范围。因为当太阳位于或靠近构图范围时,阳光可能通过镜头聚焦从而导致火灾或灼伤。
	不使用本产品时,请盖好镜头盖并将其存放在没有阳光照射的地方。因为阳光通过镜头聚焦将可能导致火灾或灼伤。
	请勿直接提拿安装于三脚架上的相机或镜头,否则相机或镜头可能摔落或撞击其它物体,导致受损。

■产品中有毒有害物质或元素的名称及含量

备注 ○: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。

X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。

* 铅 (Pb) 项目 (×) 属于欧盟 RoHS 指令豁免申请项目。

中文简

ZHS-3

使用本产品前

某些镜头功能不适用于较老版本的相机固件。请务必将相机固件更新至最新版本。有关查看相机固件版本以及更新相机固件的指示说明，请访问以下网站：

若您无法访问计算机，请从相机随附的“FUJIFILM 全球网络”部分中所列当地经销商处寻求支持信息。

产品保养

• 若使用镜头遮光罩，拿起或持握相机时，切勿仅持拿遮光罩。
• 请保持镜头信号接点的清洁。
• 请使用吹气球去除镜头或滤镜玻璃表面的灰尘和浮屑。若要去除污点和指纹，可

使用一块滴有少许镜头清洁剂的干净软棉布或镜头清洁纸，以圆周运动方式从里向外进行清洁，注意不要留下污渍，也不要用手指触碰玻璃。

• 切勿使用涂料稀释剂或苯等有机溶剂，清洁镜头。
• 不使用镜头时，请盖上镜头前后盖。
• 为防止发霉和生锈，请将镜头和滤镜存放在阴凉、干燥的地方。切不可存放在直射阳光下，也不可与石脑油或樟脑丸一起存放。
• 请保持镜头干燥。生锈将导致无法挽回的损坏。请擦干雨水和水滴。
• 将镜头放置在过于炎热的地方将可能导致损坏或变形。

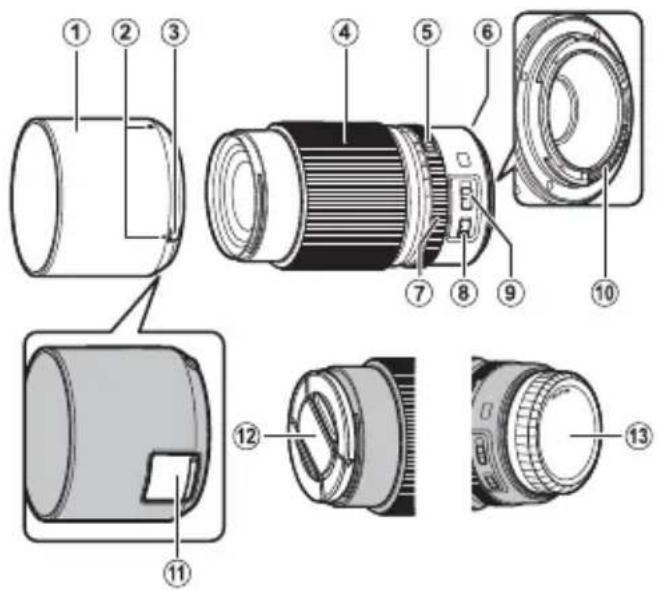

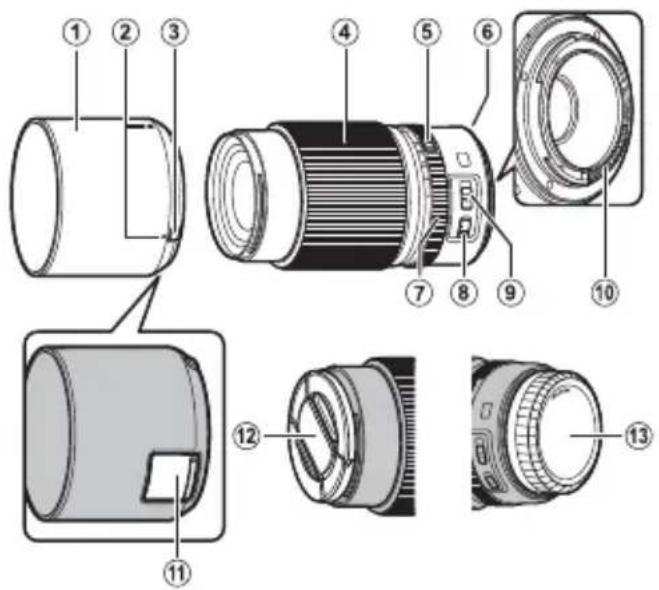

镜头部件

GF120mmF4 R LM OIS WR Macro

①镜头遮光罩
② 安装标记
③ 遮光罩释放锁扣
④ 对焦环
⑤ 光圈环锁定释放按钮
⑥ 安装标记 (焦距)
⑦ 光圈环
⑧ O.I.S. 开关
⑨ 对焦范围选择器
⑩镜头信号接点
⑪ 滤镜操作端口
⑫镜头前盖
⑬镜头后盖

①镜头卡口包含一个橡胶环以确保镜头的防尘防溅性能。该环可在任何 FUJIFILM 服务中心进行有偿更换。

中文简

ZHS-5

附带配件

• 镜头前盖
• 镜头后盖
• 镜头遮光罩
• 镜头袋

安装镜头

有关安装和取下镜头的信息，请参阅相机使用手册。

① 本镜头仅适用于 FUJIFILM G 卡口，不适用于 X 卡口。

取下盖子

请如图所示取下盖子。

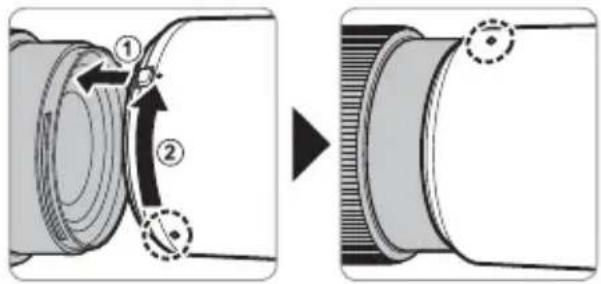

安装好镜头遮光罩即可减少强光并保护镜头前部元件。

若要取下遮光罩，请按住遮光罩释放锁扣并同时逆时针旋转遮光罩。

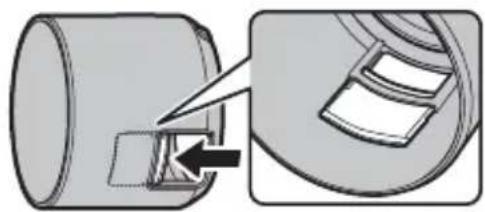

若要操作偏光滤镜，请打开滤镜操作端口盖。

选择自动对焦的对焦范围: FULL (0.45 m-∞), 为获取更快对焦时则使用 0.9 m-∞ 或 0.45-0.9 m。

若要使用光学图像稳定, 请将 O.I.S. 开关推至 ON (开)。

OFF OIS ON

ZHS-8

中文简

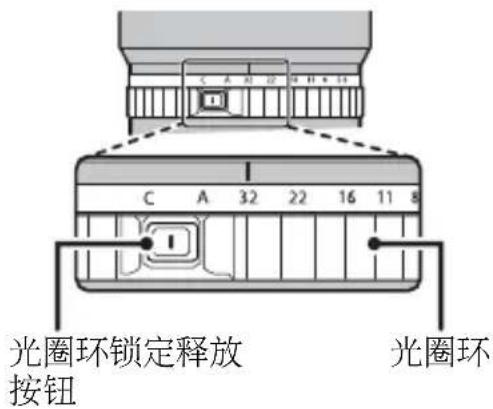

光圈环

旋转镜头光圈环可选择光圈（f值）。

① C ( )：将光圈设为使用照相机指令拨盘所选的值。
② A ( )：将光圈设为照相机自动所选的值。
③ 其他值（）：将光圈设为所选值。

若要选择 C 或 A, 或者在选择 C 或 A 后选择其他值, 请按下光圈环锁定释放按钮并同时旋转光圈环。

C A 32 22 16 11 8 光圈环锁定释放 按钮 光圈环

中文简

ZHS-9

技术规格

类型	GF120mmF4 R LM OIS WR Macro
镜头结构	9组14片(包括3个超低色散元件)
焦距(35mm格式相当值)	f=120mm (95mm)
视角	25.7°
最大光圈	f/4
最小光圈	f/32
光圈控制
叶片数目 9片(圆形光圈孔)
等级大小 1/3EV(19级)
对焦范围(从焦平面开始测量)	45cm-无限远
最大放大倍率	0.5×
还原率和对焦距离	还原率 1:21:31:51:10
	对焦距离 0.45m0.57m0.80m1.38m
外部体积:直径×长度*(近似值)*从相机镜头卡口边缘起的距离	∅89.2×1525mm
重量*(近似值) *不包括盖子和遮光罩	980g
滤镜尺寸	∅72mm

① 为改进产品, 我们有可能更改其规格和外观, 忽不另行通知。
① 由于该镜头的构造方式，在某些情况下，照相机显示的“距离指示”可能与实际对焦距离不同，请将“距离指示”仅用作参考。
本镜头使用线性马达以确保快速精确地进行自动对焦的同时维持最高图像质量。当照相机关闭，镜头与照相机机身断开连接或者回放功能开启时，由于线性马达的磁体脱离，可能会发出声音和轻微震动。这纯属正常现象，对图像质量和镜头性能不会产生负面影响。

安全須知

使用前務必閱讀本注意事項

安全使用注意事项

感謝您選購本產品。有關維修、檢查和內部測試的資訊，請與 FUJIFILM 經銷商聯絡。

· 確保正確使用鏡頭。請在使用前仔細閱讀相機使用手冊，特別是以下安全使用注意事項。
·閱讀完這些注意事項後，請將其妥善保管。

關於圖示

該文件使用下述圖示表示忽略圖示所示資訊和操作錯誤可能造成的傷害或損壞的嚴重程度。

警告	該圖示表示若忽略該資訊,可能會導致死亡或嚴重傷害。
注意	該圖示表示若忽略該資訊,可能會導致人身傷害或設備損壞。

下述圖示表示必須遵守的指示的性質。

!	三角標誌表示此資訊需要注意(“重要”)。
	圓形標誌加一斜線表示禁止行為(“禁止”)。
	實心圓形加一驚嘆號表示使用者必須執行的操作(“必要”)。

警告
請勿在浴室或淋浴設備中使用	請勿將鏡頭浸入水中或接觸到水,否則可能導致火災或電擊危險。
不可分解	不可分解(不可打開外殼),否則可能會因產品故障導致火災、電擊危險或受傷。
請勿觸摸內部部件	若由於摔落或其他意外事故造成外殼破損,請勿觸摸外露部件,否則可能會因觸摸破損部件導致電擊危險或受傷。請立即取下相機電池(注意避免受傷或遭受電擊),然後將本送至銷售點進行諮詢。請勿將鏡頭放在不平穩的地方,否則鏡頭可能摔落,導致受損。
	請勿透過鏡頭或相機觀景窗觀看太陽,否則將可能導致永久性的視覺損傷。
注意
	請勿在有水蒸氣或煙霧的地方或者非常潮濕或灰塵彌漫之處使用或存放鏡頭,否則可能導致火災或電擊危險。
	請勿將鏡頭置於陽光直射或極端高溫之處,如晴天密閉的汽車內,否則可能導致火災。
	請妥善保管,避免幼童接觸。本產品在兒童手中可能導致傷害。
	請勿用濕手操作,否則可能導致電擊危險。
	拍攝逆光拍攝對象時,請不要讓太陽進入構圖範圍。因為當太陽位於或靠近構圖範圍時,陽光可能透過鏡頭聚焦從而導致火災或灼傷。

注意
	不使用本產品時,請蓋好鏡頭蓋並將其存放在無陽光照射的地方。因為陽光透過鏡頭聚焦將可能導致火災或灼傷。
	請勿直接提拿安裝於三腳架上的相機或鏡頭,否則相機或鏡頭可能摔落或撞擊其他物體,導致受損。

使用本產品前

某些鏡頭功能不適用於較老版本的相機韌體。請務必將相機韌體更新至最新版本。有關檢視相機韌體版本機韌體的指示說明，請參閱以下網站：

若您無法訪問電腦，請從相機隨附的“FUJIFILM 全球保用”資料中所列當地經銷商處尋求支援資訊。

產品保養

· 若使用鏡頭遮光罩，拿起或持握相機時，切勿僅持拿遮光罩。
· 請保持鏡頭信號接點的清潔。
· 請使用吹氣球去除鏡頭表面的灰塵和浮屑。若要去除污點和指紋，可使用一

塊滴有少許乙醇或鏡頭清潔劑的乾淨軟棉布或鏡頭清潔紙，以圓周運動方式從裡向外進行清潔，注意不要留下污漬，也不要用手指觸碰玻璃。

• 切勿使用塗料稀釋劑或苯等有機溶劑清潔鏡頭。
• 不使用鏡頭時，請蓋上鏡頭前後蓋。
• 為防止發霉和生銹，請將鏡頭和濾鏡存放在陰涼、乾燥的地方。切不可存放在直射陽光下，也不可與石腦油或樟腦丸一起存放。
• 請保持鏡頭乾燥。生銹將導致無法挽回的損壞。請擦乾雨水和水滴。
• 將鏡頭放置在過於炎熱的地方將可能導致損壞或變形。

鏡頭部件

GF120mmF4 R LM OIS WR Macro

①鏡頭遮光罩
② 安装標記
③ 遮光罩釋放栓扣
④對焦環
⑤ 光圈環鎖定釋放鈕
⑥ 安装標記 (焦距)
⑦ 光圈環
⑧ O.I.S. 開關
⑨ 對焦範圍選擇器
⑩鏡頭信號接點
⑪ 濾鏡操作埠
⑫ 鏡頭前蓋
⑬ 鏡頭後蓋

①鏡頭卡口包含一個橡膠環以確保鏡頭的防塵防濺效能。該環可在任何 FUJIFILM 服務中心進行有償更換。

随附配件

有關安裝和取下鏡頭的資訊，請參閱相機使用手冊。

① 本鏡頭僅適用於 FUJIFILM G 卡口，不適用於 X 卡口。

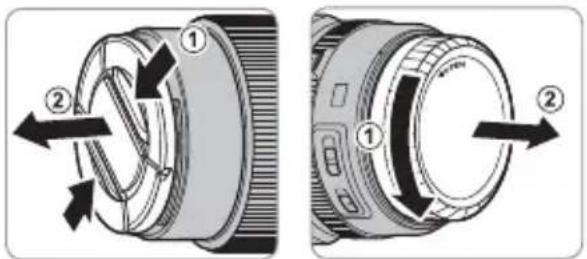

取下蓋子

請如圖所示取下蓋子。

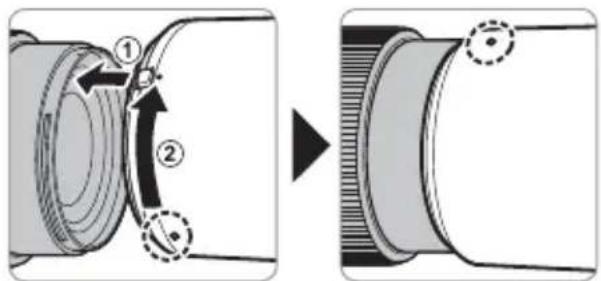

安裝好鏡頭遮光罩即可減少強光並保護鏡頭前部元件。

選擇自動對焦的對焦範圍: FULL (0.45 m-∞)，為獲取更快對焦時則使用 0.9 m-∞ 或 0.45-0.9 m。

若要使用光學影像穩定，請將 O.I.S. 開關推至 ON（開）。

OFF OIS ON

中文繁體

ZHT-7

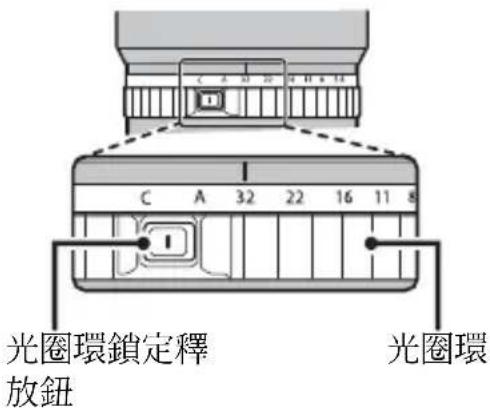

光圈環

旋轉鏡頭光圈環可選擇光圈(f值)。

① C ( )：將光圈設為使用相機指令轉盤所選的值。
② A ( )：將光圈設為相機自動所選的值。
③ 其他值（32）：將光圈設為所選值。

若要選擇 C 或 A，或者在選擇 C 或 A 後選擇其他值，請按下光圈環鎖定釋放鈕並同時旋轉光圈環。

C A 32 22 16 11 8 光圈環鎖定釋 放鈕 光圈環

規格

類型 GF120mmF4 R LM OIS WR Macro
鏡頭結構	9組14片(包括3個超低色散元件)
焦距(35mm格式相當值)	f=120mm (95mm)
畫角 25.7°
最大光圈 f/4
最小光圈 f/32
光圈控制葉片數目 9片(圓形光圈孔)等級大小	13 EV (19級)
對焦範圍(從焦平面開始測量)	45cm-無限遠
最大放大倍率 0.5×
還原率和對焦距離	還原率	1:2	1:3	1:5	1:10
	對焦距離	0.45m	0.57m	0.80m	1.38m
外部體積:直徑×長度*(近似值)*從相機鏡頭卡口邊緣起的距離	∅89.2 × 1525mm
重量*(近似值)*不包括蓋子和遮光罩	980g
濾鏡尺寸	∅72mm

① 為改進產品，我們有可能更改其規格和外觀，恕不另行通知。
① 由於該鏡頭的構造方式，在某些情況下，相機顯示的“距離指示器”可能與實際對焦距離不同。請將“距離指示器”僅用作參考。
本鏡頭使用線性馬達以確保快速精確地進行自動對焦的同時維持最高影像品質。當相機關閉，鏡頭與相機機身斷開連接或者播放功能開啓時，由於線性馬達的磁體脫離，可能會發出聲音和輕微震動。這純屬正常現象，對影像品質和鏡頭效能不會產生負面影響。

안전상의 주의

□□□□□□□□. □□□□□□□□□□□□

0 00 0000 00 000 0000 000.

□□□□□□□□□□□□□□□□□□□□□□□□□□

□□ □□□ □□ □□□ □□ □□ □□□□ □□□ □□□

□□□□□.

□□□□□□□□□□□□□□□□□. □□□□□□

□ □□ □□□ □□□ □□□□□ □□□□ □□□□

□□ □□ □□□□ □□□□□□.

□□ □□□□ □□□□ □ □□□ □□□ □□ □□ □□□□

0000 000 00 000 000000.
