技术规格	详情
镜头类型	远摄镜头
焦距	300 mm
最大光圈	f/4
光学结构	6组9片
最近对焦距离	2.5 m
滤镜直径	77 mm
重量	1,300 g
尺寸	约83 x 200 mm
推荐用途	体育摄影、野生动物、远距离人像
维护	用软布清洁，避免使用研磨剂
安全	避免暴露于极端温度，避免潮湿
一般信息	兼容尼康F卡口相机

常见问题 - Nikkor AFS 300mm f4D IFED NIKON

为什么我的NIKON Nikkor AFS 300mm f4D IFED镜头无法对焦？

请确保镜头正确安装在相机上，并且自动对焦模式已启用。还要检查手动对焦按钮是否未被激活。

如何清洁我的NIKON Nikkor AFS 300mm f4D IFED镜头？

使用吹气球去除灰尘，然后用微湿的微纤维布和镜头清洁剂轻轻擦拭镜头。避免用手指触摸镜头。

我的镜头在对焦时发出咔嗒声，这正常吗？

轻微的咔嗒声在自动对焦模式下是正常的。如果声音很大或伴有振动，建议请专业人员检查镜头。

为什么用这支镜头拍的照片模糊？

请检查相机的快门速度是否足够快以避免抖动。还要确保对焦正确，并在必要时使用三脚架。

这支镜头与我的尼康相机兼容吗？

NIKON Nikkor AFS 300mm f4D IFED镜头兼容大多数尼康数码单反相机。请在相机手册中确认您的具体型号的兼容性。

如何用这支镜头使用微距模式？

NIKON Nikkor AFS 300mm f4D IFED镜头没有专用的微距模式，但您可以靠近至约2.5米的最近对焦距离来捕捉细节。

这支镜头推荐使用什么保护滤镜？

建议使用UV滤镜或保护滤镜来保护镜头前组。请选择高质量滤镜以避免图像质量下降。

如何用这支镜头获得更好的散景效果？

要获得更好的散景效果，请使用更大的光圈（f/4），靠近拍摄对象，同时拉远背景，以创造更柔和的虚化效果。

我的镜头需要校准吗？

如果您发现照片总是模糊或对焦不准确，可能需要请专业人员对镜头进行校准。

这支镜头的最近对焦距离是多少？

NIKON Nikkor AFS 300mm f4D IFED的最近对焦距离约为2.5米。

用户手册 Nikkor AFS 300mm f4D IFED NIKON

它的表示为無視て、誤了取及的或上、人之死亡は重傷を負う可能性が想定さる内容を示ていま�。

注意

画角： 8^10^ 35mm判一眼レフカマ

摄影距離目盛： 1.45m 、5ft（併記）

最短摄影距离： 摄像面か1.45m

三脚座： 360^ 回軀三脚座（着脱可能）、 90^ 三脚座取の付け

指標付志

77mm (P = 0.75mm)

请在使用前仔细阅读“安全须知”，并以正确的方法使用。本“安全须知”中记载了重要的内容，可使您能够安全、正确地使用产品，并预防对您或他人造成人身伤害或财产损失。请在阅读之后妥善保管，以便本产品的所有使用者可以随时查阅。

有关指示

本节中标注的指示和含义如下。

警告

表示若不遵守该项指示或操作不当，则有可能造成人员死亡或负重伤的内容。

注意

表示若不遵守该项指示或操作不当，则有可能造成人员伤害、以及有可能造成物品损害的内容。

本节使用以下图示和符号对必须遵守的内容作分类和说明。

图示和符号的实例

△符号表示唤起注意（包括警告）的内容。

在图示中或图示附近标有具体的注意内容（左图之例为当心触电）。

符号表示禁止（不允许进行的）的行为。

在图示中或图示附近标有具体的禁止内容（左图之例为禁止拆解）。

• 符号表示强制执行（必需进行）的行为。

在图示中或图示附近标有具体的强制执行内容（左图之例为取出电池）。

警告
禁止拆解	切勿自行拆解、修理或改装。否则将会造成触电、发生故障并导致受伤。
禁止触碰立即委托修理	当产品由于跌落而破损使得内部外露时,切勿用手触碰外露部分。否则将会造成触电、或由于破损部分而导致受伤。取出照相机电池,并委托经销商或尼康授权的维修服务中心进行修理。
取出电池立即委托修理	当发现产品变热、冒烟或发出焦味等异常时,请立刻取出照相机电池。若在此情况下继续使用,将会导致火灾或灼伤。取出电池时,请小心勿被烫伤。取出电池,并委托经销商或尼康授权的维修服务中心进行修理。
禁止接触水	切勿浸入水中或接触到水,或被雨水淋湿。否则将会导致起火或触电。
禁止使用	切勿在有可能起火、爆炸的场所使用。在有丙烷气、汽油等易燃性气体、粉尘的场所使用产品,将会导致爆炸或火灾。
禁止观看	切勿用镜头或照相机直接观看太阳或强光。否则将会导致失明或视觉损伤。
注意
当心触电	切勿用湿手触碰。否则将有可能导致触电。
禁止放置	切勿在婴幼儿伸手可及之处保管产品。否则将有可能导致受伤。
小心使用	进行背光拍摄时,务必使太阳充分偏离画角。阳光会在照相机内部聚焦,并有可能导致火灾。太阳偏离画角的距离微小时,也有可能会导致火灾。
妥善保存	不使用时请盖上镜头盖,或保存在没有阳光照射处。阳光会聚焦,并有可能导致火灾。
小心移动	进行移动时,切勿将照相机或镜头安装在三脚架上。摔倒、碰撞时将有可能导致受伤。
禁止放置	切勿放置于封闭的车辆中、直射阳光下或其它异常高温之处。否则将对内部零件造成不良影响,并导致火灾。

Sc

Sc

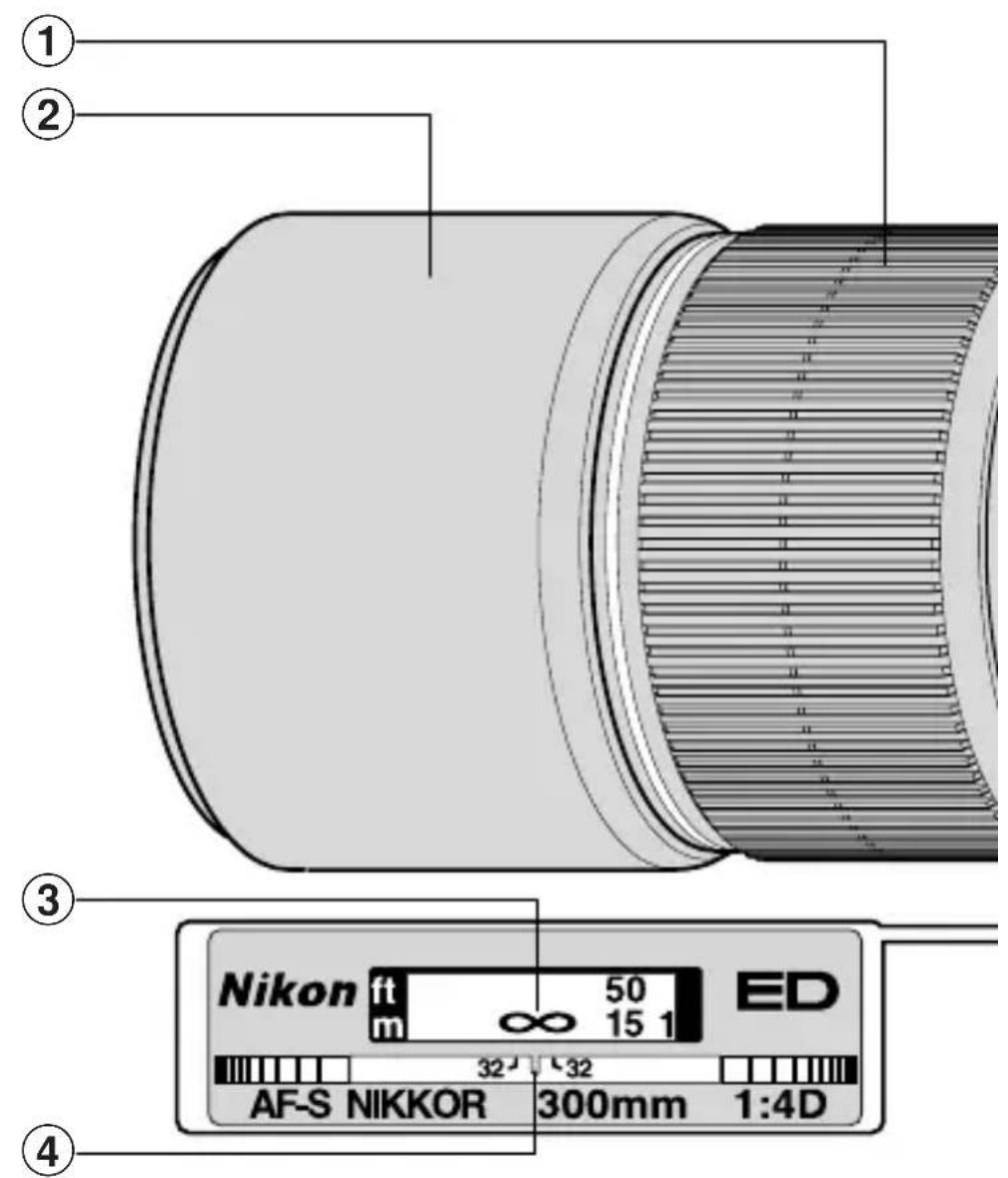

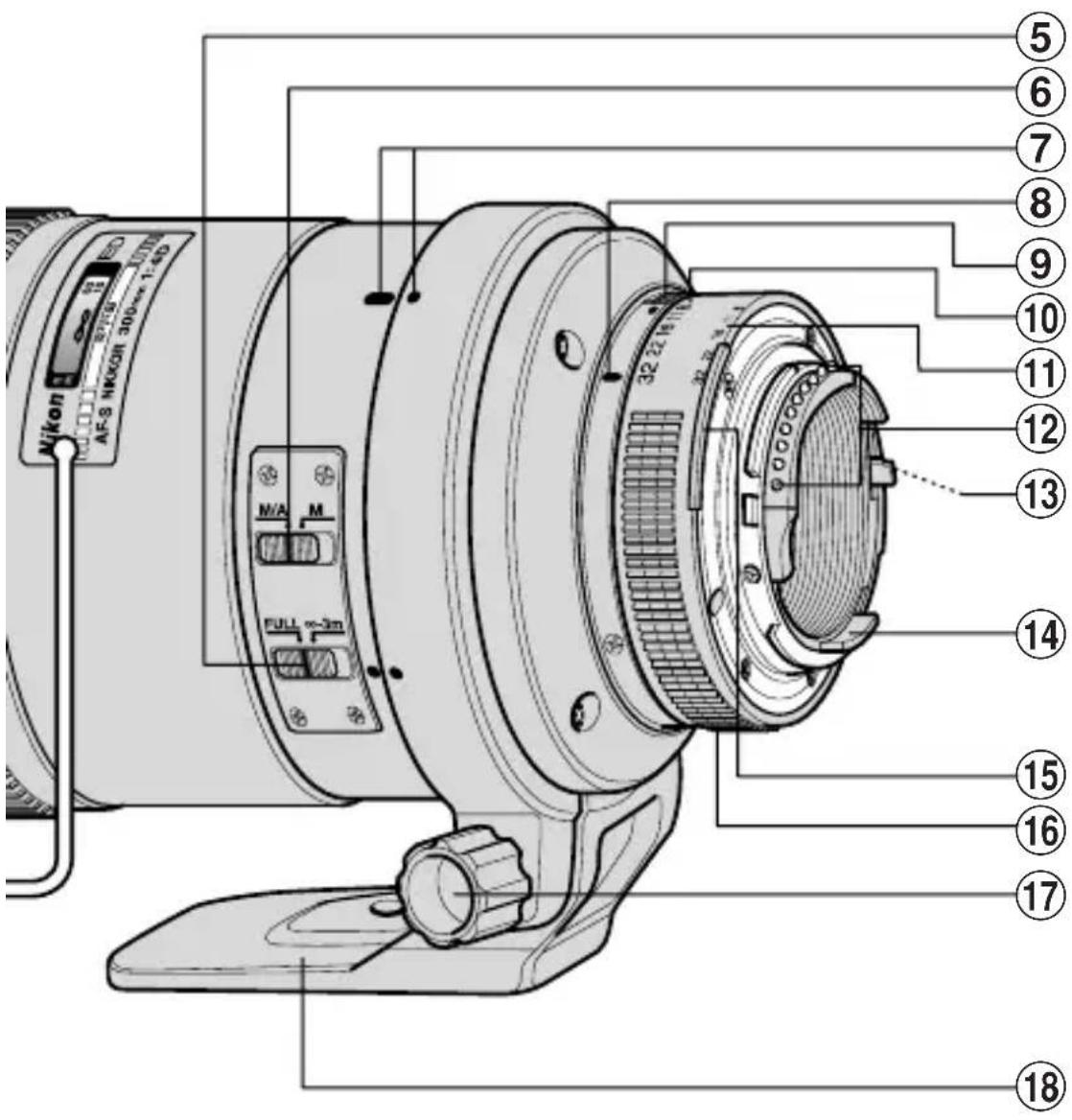

名称

① 对焦环
(2) 镜头遮光罩
(3)距离刻度
(4)距离标线
(5)对焦限制开关
(6)对焦模式切换器
(7)三脚架固定座校准标志
(8)光圈标志/安装标志
⑨最小光圈锁定杆
(10)光圈刻度

(1)光圈直接读取刻度
⑫ CPU接点
⑬最小光圈确认位（EE伺服耦合位）
(14)光圈指示位
(15)测光表耦合脊
⑯光圈环
(17)三脚架固定座环锁定螺丝
(18)三脚架固定座

Sc

简介

谢谢您购买AF-S尼克尔300mm f/4D IF-ED镜头。这是一个高性能的内部对焦（IF）镜头，采用宁静波动马达驱动对焦机构，以英文“宁静”的第一字母S为标志。自动对焦过程流畅、安静，几乎一瞬间就能完成。

主要特色

• 用于F6、F5、F4系列、F100、F90X/N90s、F90系列/N90、F80系列/N80系列、F70系列/N70、F65系列/N65系列、Pronea 600i/6i、Pronea S照相机及尼康数码单镜反光照相机，包括D4和D300S上都能进行自动对焦。同时也能以手动优先的自动对焦及通过对焦限制开关限制自动对焦范围。
• 除了F3AF之外，配用于所有尼康AF照相机机身，都能进行自动对焦及利用对焦助理作手动对焦。

• 镜头会将拍摄对象距离信息传送至机身，作更精确的曝光控制，配合适当的照相机和闪光灯，提供3D矩阵测光及3D多传感器均衡式闪灯补光。

• 只在美国销售。

注意事项

• 注意不要弄脏或损坏CPU接点。
• 不要将下列附件与本镜头连接，以免损坏CPU接点，自动延伸环PK-1、PK-11/11A、自动环BR-4和K1环。当本镜头安装在某些照相机上时，也不宜使用附件，有关细节，请参阅各厂家的使用说明书。
• 本镜头不宜与装有DX-1 AF取景器的尼康F3AF照相机一起使用。
• 距离刻度并不表示拍摄对象和照相机之间的精确距离。数值是近似值，只能作为一般参考。

对焦

按下表设定照相机对焦模式：

照相机对焦模式		镜头对焦模式
		M/AM
F6、F5、F4系列、F100、F90X/N90s*、F90系列/N90*、F80系列/N80系列*、F70系列/N70*、F65系列/N65系列*、Pronea 600i/6i*、Pronea S、尼康数码单镜反光(尼康FX/DX格式)照相机	AF	手动优先的自动对焦	手动对焦(可使用电子测距仪。)
	M	手动对焦(可使用电子测距仪。)
尼康AF照相机(除了F3AF外)	AFM	手动对焦(可使用电子测距仪。)
其他尼康照相机(除了F3AF外)手动对焦

*仅在美国出了售。

■手动优先的自动对焦

将对焦模式切换器设定在M/A时，仍有自动对焦，但可通过操作独立的手控对焦环，来手控补偿对焦，此时，应轻压快门释放按钮或照相机上备有的AF起始钮（AF-ON）。放松按在快门释放按钮或AF起始钮上的手指，即可解除手动优先的自动对焦。

■限制自动对焦范围（仅适用于M/A模式照相机）

旋转对焦限制开关、从FULL至 - 3 ~m 再回复至自动对焦。该功能足以对应远于 3 ~m 的拍摄对象。拍摄对象近于 3 ~m 时，可将开关移至FULL。

景深

如您的照相机上有景深预览按钮，则可通过照相机取景器来观察景深。

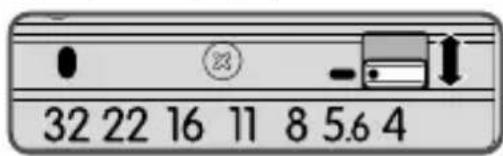

最小光圈锁定

要作程序自动或快门先决自动曝光拍摄时，请用最小光圈锁定杆将镜头的光圈锁定在f/32的位置上。

1. 将镜头对准光圈指示，并设定于最小光圈（f/32）。
2. 将锁定杆滑向光圈环，使两个橙色点对齐。

如要释放锁定时，请将锁定杆推往相反的方向。

请使用对焦屏

各种对焦屏可通用于尼康单镜反光照相机的任何相应的摄影场景。下面所列可用于本镜头：

照相机\对焦屏

A

B

C

D

E

EC-BEC-E

F

G1G2

G3

G4

H1H2

H3H4

J

RST

KU

F6

◎

◎

-

-

◎

-

◎

◎

-

◎

F5+DP-30

◎

◎

◎

-

◎

◎

◎(+0.5)

◎(+0.5)

◎

◎

-

◎(+0.5)

F5+DA-30

◎

◎

◎

-

◎

◎

◎(-1.0)

◎

◎

◎

-

◎

F4+DP-20

-

◎

◎(+0.5)

-

◎

-

◎(-1.0)

◎

-

◎(+0.5)

◎(+0.5)

◎(+0.5)

-

◎

F4+DA-20

-

◎

◎(-1.0)

-

◎

-

◎(-1.0)

◎(-1.5)

-

◎

◎

◎

-

◎

F3

◎

◎

◎

◎

◎

-

◎

◎

◎

◎

◎

◎

◎

◎

◎：最佳对焦
：可能对焦

取景器内有轻微渐晕或莫尔条纹图形，但胶片上不会有。

一：不可用。

( ) : 显示曝光补偿值 (仅在中央重点测光时)。F6照相机通过选择自定义设定 “b6: 对焦屏补偿” 中的 “其他对焦屏” 作补偿, 并且将曝光补偿标准设定在 +/-2.0 EV, 1/2 EV步长。当使用了B型和E型之外的对焦屏, “其他对焦屏”务必要选中, 即使必需的补偿值为0（没有补偿需要）。F5照相机请用机身上的“自定义设定#18”作补偿。F4系列照相机请用对焦屏的“曝光补偿刻度”作补偿。详情请参阅照相机机身使用说明书。

空白意为不宜使用。因为M型对焦屏可同时用 1:1 放大倍率进行宏观拍摄和微缩拍摄，因此，不在此限。

使用B/B2/B3、E/E2/E3和K/K2/K3对焦屏时，可分别参照F4+DP-20表B、E和K型对焦屏。

使用内置闪光灯照相机拍摄闪光照片时

所有尼康照相机都可用，而且不会出现渐晕。

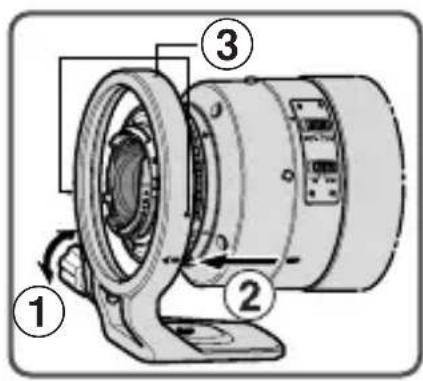

使用三脚架

此镜头配备一个可装拆的旋转三脚架固定座。使用三脚架时，应该将三脚架装到此镜头的三脚架固定座上，而不是装在照相机机身上。想将三脚架固定座装到镜头上时可按下列步骤进行：

1. 略微拧松三脚架固定座环锁定螺丝 ①。
   2 将镜头上的三脚架固定座校准标志对正三脚架固定座②上的标志而插入镜头。
   3 使镜头上的三脚架固定座校准标志对正，将镜头转至三脚架接头上适当的

位置标志③（每 90^ 有三个指标），然后拧紧螺丝。（螺丝如果不拧紧，镜头随时都可能从三脚架固定座上脱落。）用手抓住照相机的把手将照相机旋入三脚架固定座时，你的手可能会碰到三脚架，情况随所用的三脚架而异。

镜头遮光罩

慢慢拧转镜头遮光罩至脱离其卡嗒定位点而可以自由活动时将它拉出。然后反时针向转（从前方所见）使它紧固在伸长位置。由于此遮光罩是不能拆下的，所以在不用的时候应该将它推回原来的卡嗒定位点。绝不可抓住遮光罩来提起镜头。因为这样做很容易因镜头本身的重量使镜头脱落，一撞击硬物镜头就会损坏。

镜头的维护保养

• 使用吹气球刷清扫镜头表面。如想清除镜头上的污垢时，请用柔软干净的棉布或镜头清洁纸沾点酒精或镜头清洁液擦拭。在擦拭镜头时，请绕着圆圈自中心向周围擦拭，注意不要在镜片上留下痕迹或碰撞外部的部件。
• 切勿使用稀释剂或苯溶液去清洁镜头，因有可能损伤镜头，或造成火灾，或损害健康。
• 为了保护前镜片，最好经常装上NC滤镜片。镜头遮光罩也有助于保护镜头的前镜片。
• 当把镜头保存在镜盒中时，请盖好前盖和后盖。
• 当镜头准备长时间不用时，一定要保存在凉爽干燥的地方以防生霉。而且，不可放在阳光直接照射或放有化学药品樟脑或卫生丸等的地方。
• 注意不要溅水于镜头上或落到水中，因为将会生锈而发生故障。
• 镜头的一部分部件采用了强化塑料。不要把镜头放置在高温的地方，以免损坏。
• 不可用吹风刷来清理镜头后方内部，因为那里有曝露装设的帘幕叶片，容易被强烈的气流吹坏。镜头在不用时也必须装上后镜盖防止外来杂物及指纹沾污镜头及帘幕叶片。
• 运输产品时，请在包装箱内装入足够多的缓冲材料，以减少（避免）由于冲击导致产品损坏。

附件

77mm按扣式镜头前盖 镜头后盖 半软套CL-M2

选购附件

77mm旋入式滤镜

AF-S望远倍率镜TC-14EII、TC-17EII、TC-20EIII

• 自动对焦仪适用于支持f/8的照相机。

规格

镜头类型：D型AF-S尼克尔镜头，带内置CPU和尼康镜头卡口

焦距 300mm

最大光圈： f/4

镜头构造：6个组群中有10个元件（2ED元件）

画角 使用35mm（135）格式的尼康胶卷单镜反光照相机和尼康FX格式数码单镜反光照相机时为 8^10^ 使用尼康DX格式数码单镜反光照相机时为 5^20^ 使用IX240系统照相机时为 6^40^

距离信息： 输出到照相机

对焦 尼康内部对焦（IF）系列（使用内置宁波动马达）

手动则采用独立对焦环

拍摄距离刻度：以米为单位从1.45m至无穷远（ ）

最近对焦距离： 1.45m （至焦平面）

光圈范围：f/4～f/32，标准型和光圈直接读取刻度

最小光圈锁定：配备

光圈：全自动

曝光测量：配合带CPU接点系统的照相机，采用全光圈方式

对焦限制开关：配备。适用两种范围：FULL（ 1.45m ）或 3m

安装三脚架： 三脚架固定座，可旋转 360^ ，指数都为 90^

安装 ： 77mm （ P = 0.75mm ）

尺寸 ： 直径约90mm，镜头长222.5mm（自照相机头卡口边缘算起）；总长度约为230.5mm

重量 约 1440 ~g , 带三脚架固定座约 1300 ~g , 仅镜头

产品设计与规格如有更改，恕不另行通知。

Sc

产品中有害物质的名称及含量

本表格依据SJ/T11364的规定编制。

• 表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。

X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。

但是，以现有的技术条件要使照相机相关产品完全不含有上述有害物质极为困难，并且上述产品都包含在《关于电气电子设备中特定有含物质使用限制指令2011/65/EU》的豁免范围之内。

尼康客户支持中心服务热线：400-820-1665

（周一至周日9:00-18:00，除夕下午休息）

尼康官方网站: https://www.nikon.com.cn/

进口商：尼康映像仪器销售（中国）有限公司

上海市蒙自路757号12楼01-07室 邮编：200023

在日本印刷

出版日期：2022年9月1日

名稱

① 對焦環
② 錢頭罩
③ 距離刻度
(4) 距離標線
(5) 聚焦限位開關
(6) 對焦模式開關
(7) 三腳架軓具校準標誌
⑧ 光圈標誌/安裝標誌
⑨ 最小光圈鎖定桿

⑩ 光圈刻度
⑪ 光圈直接读取刻度
② CPU觸點
⑬ 最小光圈確認位（EE伺服耦合位）
⑭ 光圈指示位
⑤ 測光表耦合脊
⑥ 光圈環
⑰ 三腳架軀具螺釘
⑧ 三腳架裝卸軓具

前言

謝謝您購買AF-S尼克爾300mm f/4D IF-ED鏡頭。這是一個高性能的內部對焦（IF）鏡頭，採用寧靜波動馬達驅動對焦機構，以英文“寧靜”的第一字母S為標誌。自動對焦過程流暢、安靜，幾乎一瞬間就能完成。

主要特色

• 用於F6、F5、F4系列、F100、F90X/N90s、F90系列/N90、F80系列/N80系列、F70系列/N70、F65系列/N65系列、Pronea 600i/6i、Pronea S相機及尼康數碼單鏡反光相機，包括D4和D300S上都能進行自動對焦。同時也能以手動強制取代自動對焦及通過焦距限制開關限制自動對焦範圍。
• 除了F3AF之外，配用於所有尼康AF相機機身，都能進行自動對焦及利用對焦助理作手動對焦。

• 錢頭會將主體距離的信息傳送至機身，作更精確的曝光控制，配合適當的相機和閃光燈，提供3D矩陣測光及3D多傳感器均衡式閃燈補光。

• 只在美國銷售。

注意事項

• 注意不要弄臟或損壞CPU觸點。
• 不要將下列附件與本鏡頭連接，以免損壞CPU觸點，自動伸縮的PK-1、PK-11/11A、自動環BR-4和K1環。

當本鏡頭安裝在某些相機上時，也不宜使用附件，有關細節，請參閱各廠家的使用說明書。

• 本鏡頭不宜與裝有DX-1 AF取景窗的尼康F3AF相機一起使用。
• 距離尺並不表示主體和相機之間的精確距離。數值是近似值，只能作為一般參考。

對焦

按下表設定相機對焦模式：

將對焦模式開關設定在M/A（圖1）時，仍有自動對焦，但可通過操作獨立的手控對焦環，來手控補償對焦，此時，應輕壓快門釋放鈕或相機上備有的AF起始鈕（AF-ON）。放鬆按在快門釋放鈕或AF起始鈕上的手指，即可解除手控補償。

■限制自動對焦範圍（僅適用於M/A模式相機）

旋轉對焦限位開關（見圖2）、從FULL至 -3m 再回復至自動對焦。該功能足以對應遠於3m（9.8ft）的拍攝主體。拍攝主體近於3m時，可將開關移至FULL。

景深

如您的相機上有景深預檢（定格）鈕桿，則可通過相機取景窗來觀察景深。

最小光圈鎖定（圖3）

要作程序自動或快門先決自動曝光攝影時，請用最小光圈鎖定桿將鏡頭的光圈鎖定在f/32的位置上。

1. 將鏡頭對準光圈指示，並設定於最小光圈（f/32）。
2. 將鎖定桿滑向光圈環，使兩個橙色點對齊。

如要釋放鎖定時，請將鎖定桿推往相反的方向。

Tc

請使用聚焦屏

各種聚焦屏可通用於尼康SLR相機的任何相應的攝影場景。下面所列可用於本鏡頭：

：最佳聚焦
：可能對焦

取景窗內有輕微量映或波紋圖形，但膠片上不會有。

一：是指相機上不帶取景器屏。

（）：顯示光圈補償值（僅在偏重中央測光時）。F6相機通過選擇自選設定“b6：屏幕補償”中的“其他屏幕”作補償，並且將曝光補償標準設定在+/-2.0 EV，1/2 EV級。當使用了B型和E型之外的屏幕，“其他屏幕”務必要選中，即使必需的補償值為0（沒有補償需要）。F5相機請用機身上的“自選設定#18”作補償。F4系列相機請用聚焦屏的“曝光補償刻度”作補償。詳情請參閱相机机身使用說明書。

空白意為不宜使用。因為M型聚焦屏可同時用1：1放大倍率進行宏觀攝影和微縮攝影，因此，不在此限。

使用B/B2/B3、E/E2/E3和K/K2/K3聚焦屏時，可分別參照F4+DP-20表B、E和IK型對焦屏。

使用內藏閃燈相機拍攝閃光照片時

所有尼康相機都可用，而且不會出現暈映。

使用三腳架（圖4）

此鏡頭配備一個可裝拆的旋轉式腳架接頭。使用腳架時，應該將腳架裝到此鏡頭的腳架接頭上，而不是裝在相機機身上。想將腳架接頭裝到鏡頭上時可按下列步驟進行：

1 略微擣鬆腳架接頭鎖緊螺絲①。
2 將鏡頭上的腳架接頭對準指標對正腳架接頭②上的一標誌而插入鏡頭。
3 使鏡頭上的腳架接頭對準指標對正，將鏡頭轉至腳架接頭上適當的位置指標③（每90°有三個指標），然後擋緊螺絲。（螺絲如果不擋緊，鏡頭隨時都可能從腳架接頭上脫落。）

用手抓住相機的把手將相機旋入腳架安裝套環時，你的手可能會碰到腳架，情況隨所用的腳架而異。

鏡頭遮光罩

慢慢擰轉鏡頭遮光罩至脫離其卡嗒定位點而可以自由活動時將它拉出。然後反時針向轉（從前方所見）使它緊固在伸長位置。由於此遮光罩是不能拆下的，所以在不用的時候應該將它推回原來的卡嗒定位點。絕不可抓住遮光罩來提起鏡頭。因為這樣做很容易因鏡頭本身的重量使鏡頭脫落，一撞擊硬物鏡頭就會損壞。

鏡頭的維護保養

• 使用吹風刷清掃鏡頭表面。如想清除鏡頭上的污垢時，請用柔軟乾淨的棉布或鏡頭清潔紙沾點酒精或鏡頭清潔液擦拭。在擦拭鏡頭時，請繞着圓圈自中心向周圍擦拭，注意不要在鏡片上留下痕跡或碰撞外部的部件。
• 切勿使用稀釋劑或苯溶液去清潔鏡頭，因有可能損傷鏡頭，或造成火災，或損害健康。
• 为了保護前鏡片，最好經常裝上NC濾光鏡片。鏡頭的遮光罩也有助於保護鏡頭的前鏡片。
• 當把鏡頭保存在鏡盒中時，請蓋好前蓋和後蓋。
• 當鏡頭準備長時間不用時，一定要保存在涼爽乾燥的地方以防生黨。而且，不可放在陽光直接照射或放有化學藥品樟腦或衛生丸等的地方。
• 注意不要濾水於鏡頭上或落到水中，因為將會生鏽而發生故障。
• 鐒頭的一部分部件採用了強化塑料。不要把鏡頭放置在高溫的地方，以免損壞。
• 不可用吹風刷來清理鏡頭後方內部，因為那裡有曝露裝設的簾幕葉片，容易被強烈的氣流吹壞。鏡頭在不用時也必須裝上後鏡蓋防止外來雜物及指紋沾污鏡頭及簾幕葉片。

附件

77mm按扣式前鏡蓋 後鏡蓋 半軟套CL-M2

選購附件

77mm旋入式濾色鏡

AF-S望遠倍率鏡TC-14EII、TC-17EII、TC-20EIII

• 自動對焦僅適用於支援f8的相機。

規格

鏡頭類型：D型AF-S尼克爾鏡頭，具有內置CPU（中央處理器）和尼康卡口座

焦距： 300mm

最大光圈： f/4

畫 角： 使用35mm(135)格式的尼康菲林單鏡反光相機和尼康FX格式數碼單鏡反光相機時為 8^ 10^ ；

使用尼康DX格式數碼單鏡反光相機時為 5^20

使用IX240系統相機時為 6^40^

距離信息：輸入機身

對焦 尼康內部對焦（IF）系列（使用內裝靜噪波導馬達手控則用獨立對焦環

拍攝距離刻度：刻度自1.45m至無限遠（∞）

最近對焦距離 1.45m （至焦平面）

光圈範圍：f/4～f/32，標準型和光圈直接讀取刻度

最小光圈鎖定： 配備

光 圈 全自動

曝光測量：連接CPU的系列相機，採用全光圈方式

聚焦限位開關： 配備。適用兩種範圍：FULL（ 1.45m ）或 3m

安裝三腳架： 三腳架裝卸軀具，可旋轉 360^ ，指數都為 90^

安装： 77mm （ P = 0.75mm ）

尺寸： 直徑約90mm，鏡頭長222.5mm（自相機鏡頭安裝盤獨總長度約為230.5mm

重量 約1440g，帶三腳架

約1300g，僅鏡頭

產品設計與規格如有更改，恕不另行通知。

Tc

(m)

摄影距离 Focused distance Eingestellte Entfernung Distance de mise au point Distancia de enfoque Distanza messa a fuoco 聚焦距离 焦焦距離	被写界深度 Depth of field Schrifteniefe Profondeur de champ			Profundidad de campo Profondad di campo 景深 景深				摄影倍率 Reproduction ratio Abbildungsmaßstab Rapport de reproduction Relación de reproducción Rapporto di riproduzione 成像率 成像率
	f/4	f/5.6	f/8	f/11	f/16	f/22	f/32
1.45	1.45-1.45	1.45-1.45	1.45-1.45	1.44-1.46	1.44-1.46	1.44-1.46	1.43-1.47	1/3.7
1.7	1.70-1.70	1.70-1.70	1.69-1.71	1.69-1.71	1.69-1.71	1.68-1.72	1.67-1.73	1/4.5
2	2.00-2.00	1.99-2.01	1.99-2.01	1.99-2.01	1.98-2.02	1.97-2.03	1.96-2.04	1/5.5
2.5	2.49-2.51	2.49-2.51	2.48-2.52	2.48-2.52	2.47-2.53	2.46-2.54	2.44-2.57	1/7.2
3	2.99-3.01	2.98-3.02	2.98-3.02	2.97-3.03	2.95-3.05	2.94-3.07	2.91-3.10	1/8.9
4	3.98-4.02	3.97-4.03	3.96-4.04	3.94-4.06	3.91-4.09	3.88-4.12	3.83-4.18	1/12.3
5	4.97-5.04	4.95-5.05	4.93-5.07	4.91-5.10	4.86-5.14	4.82-5.20	4.74-5.30	1/15.7
7	6.93-7.07	6.90-7.10	6.86-7.14	6.81-7.20	6.73-7.30	6.63-7.41	6.48-7.62	1/22.5
10	9.86-10.15	9.80-10.21	9.71-10.30	9.61-10.42	9.45-10.63	9.25-10.89	8.95-11.35	1/32.7
15	14.67-15.34	14.54-15.49	14.36-15.71	14.13-15.99	13.77-16.48	13.36-17.12	12.73-18.31	1/49.8
∞	649.31-∞	463.96-∞	324.95-∞	236.49-∞	162.77-∞	118.54-∞	81.68-∞	1/∞

(ft)

第一个数字是PK-12环单独使用时的值，其余为PK-11A - PK-13, PK-11 - PK-13或PK-1 - PK-3一起使用时的值。不过，PK-11/11A及PK-1环不能直接加装到镜头上。

第一個數字是PK-12環單獨使用時的值，其餘為PK-11A—PK-13，PK-11—PK-13或PK-1—PK-3一起使用時的值。不過，PK-11/11A及PK-1環不能直接加裝到鏡頭上。
