CastMaster - 投影仪 ACER - 免费用户手册

产品类型	无线投影仪（CastMaster发射器/接收器）
品牌	Acer
型号	CastMaster
电源	通用适配器5V/0.9A
连接性	HDMI（A型），USB（用于配对和调试）
主要功能	无线屏幕镜像（智能手机、平板、电脑），全屏投屏，主机/来宾模式，镜像请求管理
兼容性	Android（开启USB调试），Windows，iOS（通过AirPlay未提及）
按钮	主按钮（镜像/断开），侧按钮（允许/拒绝/停止）
指示灯	LED指示灯显示连接状态、投屏、OTA
软件更新	通过U盘进行OTA（配对文件）
工作温度	不要超过40°C/104°F
维护与清洁	清洁前断开电源，使用稍微蘸水的软布
安全	不要接触水、湿气、阳光直射、撞击；不要打开设备；身体距离20厘米（FCC）
合规性	FCC第15部分，B类
包装内容	Acer CastMaster接收器，Acer CastMaster发射器，HDMI A/A线缆，通用适配器5V，保修卡

常见问题 - CastMaster ACER

如何将我的安卓智能手机连接到CastMaster？

在手机上启用USB调试：进入设置 > 系统 > 关于手机，连续点击'版本号'7次以启用开发者选项，然后在开发者选项中启用'USB调试'。将手机通过USB线连接到CastMaster发射器，并在提示时授权USB调试。手机需处于MTP或文件传输模式。

CastMaster可以无线使用吗？

可以，CastMaster支持通过屏幕镜像进行无线投屏。发射器连接到您的设备（智能手机、平板、电脑），接收器通过HDMI连接到投影仪或显示器。发射器和接收器之间无线连接。

如果指示灯闪烁红色怎么办？

指示灯闪烁可能表示连接错误或正在OTA更新。请查看手册中的指示灯表：闪烁1分钟以上表示连接失败；检查设备是否已配对并靠近。如果是OTA更新，请等待完成。

如何配对发射器和接收器？

将配对文件下载到U盘，插入发射器（TX）盒，然后将开关拨到'Mobile'位置以启动配对。当指示灯停止闪烁时，配对完成。

我可以将iPhone连接到CastMaster吗？

手册主要提到Android和Windows。对于iOS，AirPlay未明确支持；请检查软件更新或联系Acer支持。

如何更新CastMaster的固件？

通过发射器进行OTA更新。将更新文件下载到U盘，插入发射器并按照指示操作。指示灯会显示进度。更新期间不要断开设备。

如果堵塞通风口有什么风险？

通风口不应堵塞以防过热。设备可能过热并损坏内部元件。请放置在通风良好的地方，不要覆盖缝隙。

我可以用CastMaster与非Acer投影仪一起使用吗？

可以，CastMaster通过标准HDMI连接，因此兼容任何带HDMI输入的投影仪或显示器。

如果没有显示图像怎么办？

检查投影仪是否已开启并处于正确的HDMI源。确保发射器和接收器已配对，且发射器指示灯显示连接正常。必要时重启两个设备。

如何清洁CastMaster？

先断开设备电源。使用稍微蘸水的软布（不要用化学品）。轻轻擦拭表面。不要让湿气进入开口。

用户手册 CastMaster ACER

本產品符合國家通訊傳撥委員會(NCC)之規範：

低功率電波輻射性電機管理辦法第十二條 經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。

第十四條低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應改善至無干擾時方得繼續使用；且使用時應避免影響附近雷達系統之操作，本設備高增益指向性天線只得應用於固定式點對點系統。前項合法通信，指

依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

* 您可以在官網下載最新版完整手冊及相關產品問題：http://go.acer.com/?id=17883

HDMI A 至 A 快速入门使用指南/

质保卡

主按钮(镜像按钮) 主持人 访客
	单击一下 镜像/断开连接 发送镜像请求
	按住3秒钟 全屏镜像			发送全屏镜像请求

侧边按钮(控制按钮)	主持人 访客
单击一下 允许访客镜像 -
双击 拒绝请求 -
按住3秒钟 退出所有显示 -

接收器

主按钮 单击一下

将配对文件下载到 U 盘。将 U 盘插入 TX 盒并切换到“移动”侧以开始配对。

LED 状态列表

启用主持人角色但无信号源输入。

主持人投射中。

访客待机无投射。

访客请求投射并等待允许。

访客投射中。

发射器 OTA 已完成。

启用访客角色但无信号源输入。

主持人已收到投射请求。

主持人待机但无投射。

1. 连接中。
2. 配对/发射器 OTA 下载和安装。
3. 无法连接（闪烁 1 分钟或更多）。

配对完成。

发射器 OTA 失败。

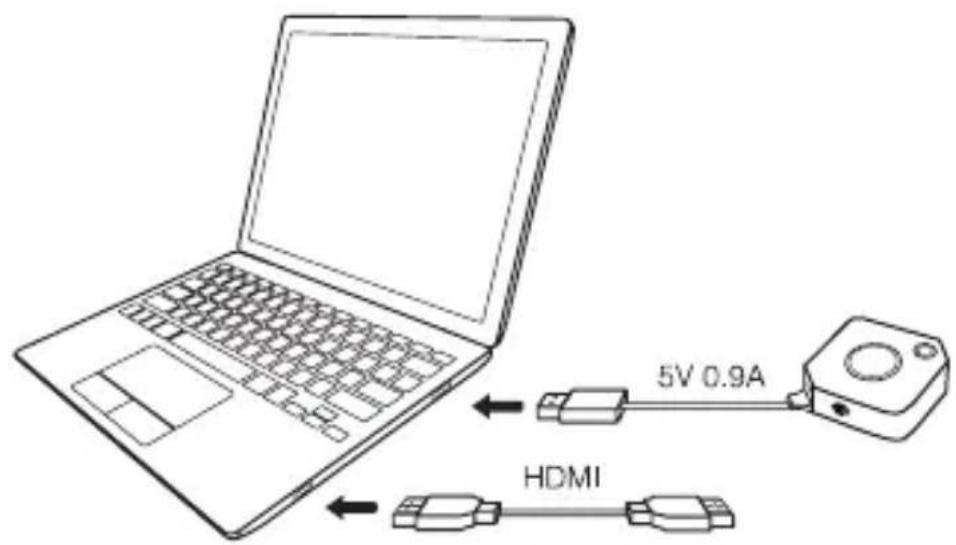

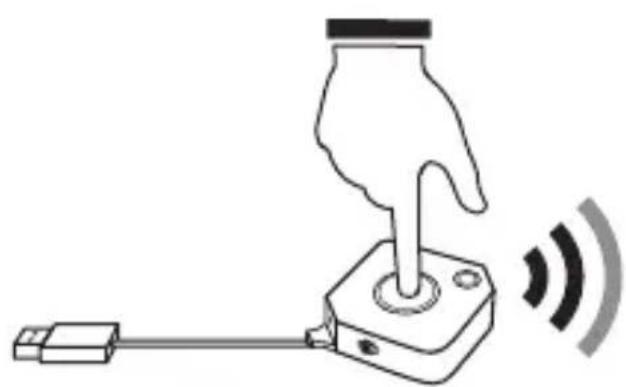

Acer CastMaster 发射器

电脑

5V 0.9A HDMI

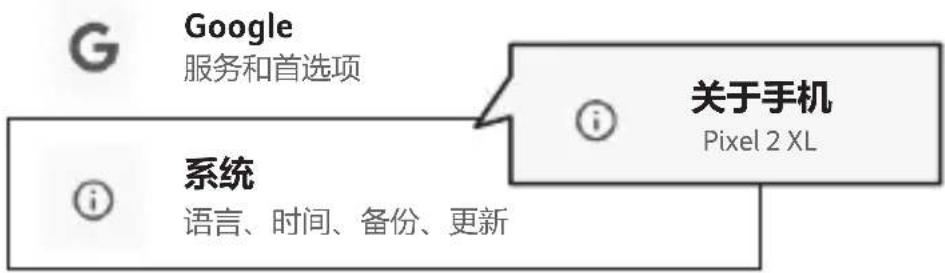

1. 进入设置 系统 关于手机

Google 服务和首选项 关于手机 Pixel 2 XL 系统 语言、时间、备份、更新

支持和提示

帮助文章、手机和聊天、开始

1. 单击内部版本号 7 下可启用 “开发人员选项”

核心版本

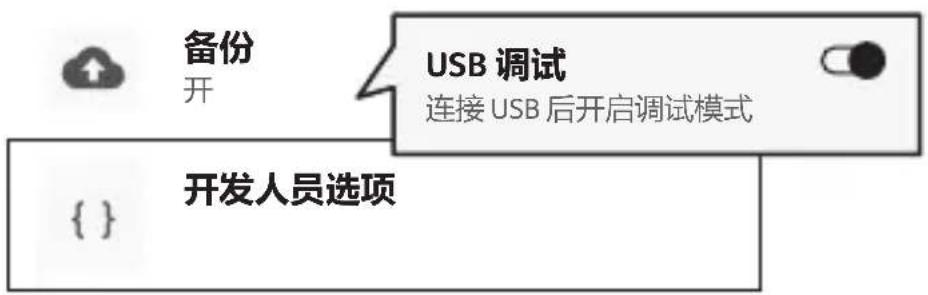

1. 进入开发人员选项 USB 调试 开

系统更新

更新到 Android 8.1.0

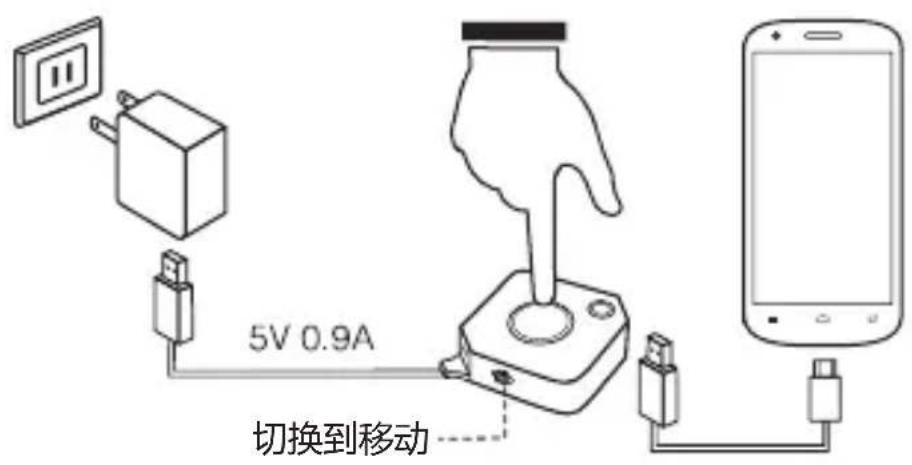

1. 插入 Acer CastMaster 发射器并允许 USB 调试

*注：请在 USB 连接后选择通知中的 “MTP” 或 “文件传输”。

5V 0.9A 切换到移动

FCC 声明

1. 该设备符合 FCC 规则之第 15 部分。使用本设备应符合以下两个条件：

(1) 此设备应不会导致有害干扰。
(2) 本设备必须能承受任何接受到的干扰，包括可能导致意外操作的干扰。

1. 未经本合规责任方明确批准的改装会使用户失去操作本设备的授权。

注：该设备已经通过测试，符合 FCC 规章第 15 部分对 B 级数字设备的限制。所规定的这些限制是为了对住宅设施提供合理的保护，防止对住宅设施造成有害干扰。

本设备会产生、使用和发出无线电波。如果不按照指示进行安装和使用，可能会对无线通信产生有害干扰。但是，本公司不担保在特定安装情况下不产生干扰。如果本设备对无线通信或电视接收造成有害干扰（可通过开关此设备来确定）

，建议用户尝试采取以下一项或多项措施来排除此干扰：

• 重新调整接收天线的方向或位置。
• 增加设备和接收器之间的间距。
• 对该设备的电源与接收器的电源使用不同的回路。
• 咨询经销商或有经验的无线通信/电视技术人员以获取帮助。

FCC 辐射暴露声明

本设备符合 FCC 针对无控环境下的辐射暴露限制规定。本设备应在距离散热器和身体之间至少 20cm 的地方安装和操作。

使用本设备之前请遵守所有的警告和指示。

• 请勿在靠近水的地方使用本设备。
• 仅使用随本设备提供的附件。
• 请勿堵塞或遮挡插槽和开口。
• 请勿将本设备置于雨水或潮气中。
• 清洁本设备前先将本设备从壁装电源插座上拔下。应使用湿布清洁。
• 请勿擅自维修本设备。
• 请勿将本设备直接暴露于日光下。
• 请勿让本设备承受剧烈震荡或撞击。
• 请勿将本设备置于 40^ C / 104^ F 以上的温度环境下。

Acer CastMaster

快速入門指南

V1.0

包装内容

標準包裝

Acer CastMaster

接收器

Acer CastMaster

發送器

主按鍵(投影按鍵) 主持人 訪客
按一下 投影/斷開 發送投影要求
長按3秒 全螢幕投影		發送全螢幕投影要求

側按鍵(控制按鍵) 主持人 訪客
按一下 允許訪客投影 -
按兩下 拒絕訪客投影 -
長按3秒 退出全部投影 -

接收器

主按鍵 按一下

→ 下載配對檔到 USB 磁碟。將 USB 磁碟插入 TX 盒並切換至「Mobile」側來開始配對。

LED 狀態清單

主持人角色但未有影像源接上。

主持人角色並投影中。

訪客待機中無投影。

訪客要求投影並等待許可。

訪客投影中。

發送器韌體更新完成。

訪客角色但未有投影源接上。

主持人收到他方投影要求。

主持人待機中無投影。

1. 連接中。
2. 配對中/下載新韌體。
3. 連接失敗（當閃燈超過一分鐘）。

配對完成。

發送器韌體更新失敗。

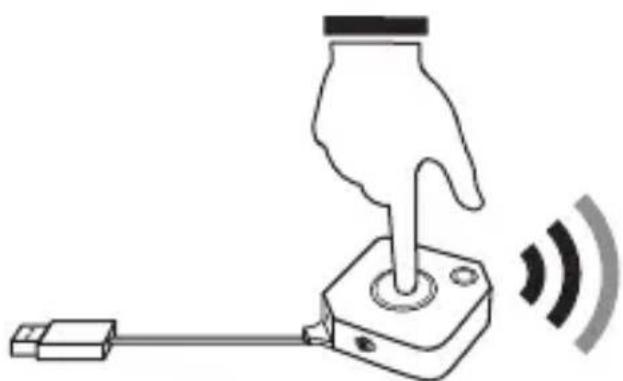

Acer CastMaster 發送器

個人電腦

5V 0.9A HDMI

安卓使用者連接前請先啟用 USB 偵錯。

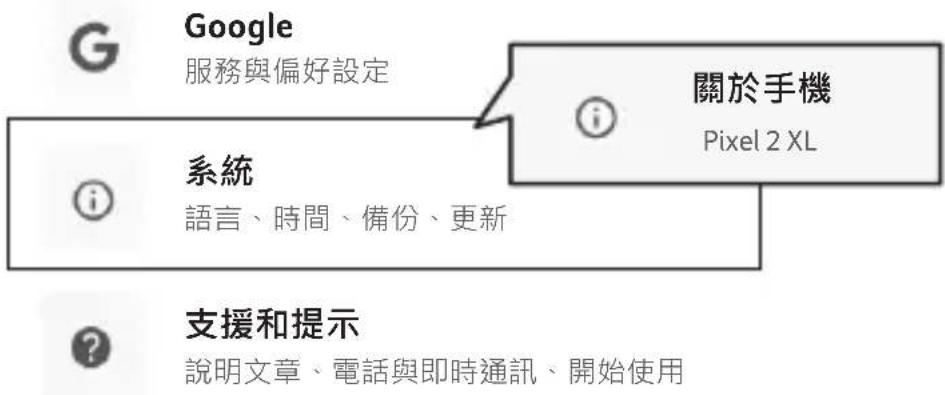

1. 請到設定 → 系統 → 關於手機

Google 服務與偏好設定 關於手機 Pixel 2 XL 系統 語言、時間、備份、更新 支援和提示 說明文章、電話與即時通訊、開始使用

2. 在版本號碼輕點七下可啟用開發人員選項

核心版本

4.4.88-gb86dd0bc9690 (Android clang version

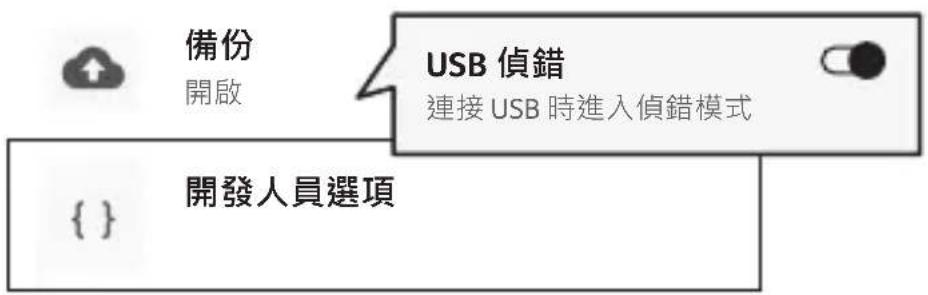

1. 進入開發人員選項 → USB 偵錯 → 開啟

系統更新

已更新至 Android 8.1.0

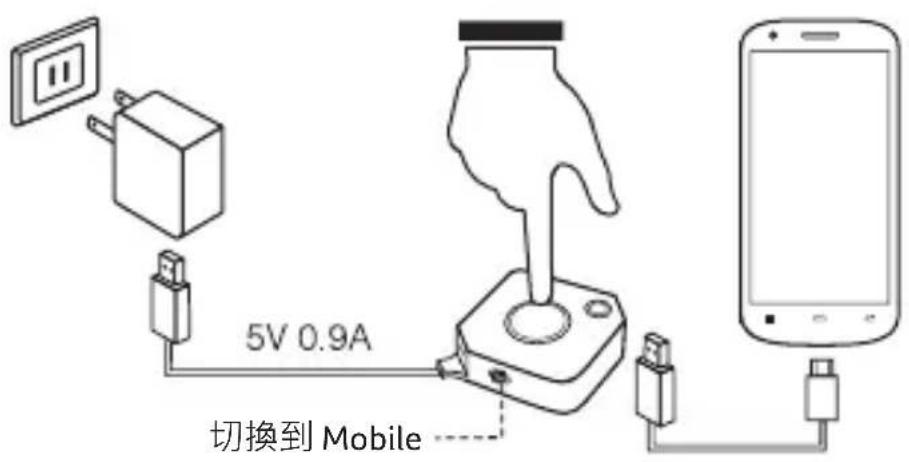

1. 將手機透過 USB 連接到 Acer CastMaster 發送端並同意 USB 偵錯

* 注意：接上手機後請選擇 MTP 或檔案傳輸模式。

5V 0.9A 切换到 Mobile

FCC 聲明

1. 本產品符合 FCC 條例第 15 節限制。操作時，請遵循下列兩項條件：

(1) 此裝置不得產生傷害性干擾。
(2) 此裝置必須能夠接受任何接收到的干擾，包括可能導致操作不順的干擾。

1. 未經主管機關明確核准的變更或修改將導致使用者喪失操作本設備的權利。

注意：本產品經過測試並判定符合 B 級數位設備限制，且遵照 FCC 條例第 15 節。這些條件之訂定，乃為合理保護住家安裝環境不受有害干擾。

本設備會產生、使用並發射無線電頻率能量，若您未按指示來安裝與使用，可能會對無線電通訊造成有害干擾。然而，FCC也不保證任何一種安裝方式都不會造成干擾。如果本設備對收音機或電視接收造成有害干擾（可經由打開或關閉本設備而確認），則使用者可嘗試利用下列方式進行調整：

• 重新調整接收天線的角度與位置。
• 增加設備與接收器之間的距離。
• 設備與接收器的電源插座不要共用。
• 如需協助，請洽詢經銷商或專業的收音機/電視技術人員。

FCC 輻射暴露聲明

本設備符合針對不受控制之環境所制定的 FCC 輻射暴露限制。此裝置應於電暖器及您的身體之間距離至少 20 公分處安裝及操作。

本產品符合國家通訊傳撥委員會(NCC)之規範：

低功率電波輻射性電機管理辦法第十二條 經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。

第十四條低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應改善至無干擾時方得繼續使用；且使用時應避免影響附近雷達系統之操作，本設備高增益指向性天線只得應用於固定式點對點系統。前項合法通信，指

依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

* 您可以在官網下載最新版完整手冊及相關產品問題：http://go.acer.com/?id=17883

在操作裝置時請務必遵守下列安全注意事項：

• 請確保本裝置遠離水。
• 僅限使用包裝隨附的配件。
• 請勿覆蓋或阻塞本裝置的任何通風口。
• 請勿將本裝置擺放在潮濕或高濕度的環境。
• 在清潔之前，請拔下電源變壓器的插頭。請使用乾淨的濕布擦拭本裝置。
• 請勿嘗試自行維修本裝置。
• 請勿讓本裝置接觸直射陽光。
• 請勿讓本裝置摔落或遭受嚴重撞擊。
• 本裝置運作之環境溫度不得超過 40 度。
