CastMaster - Proiettore ACER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Videoproiettore wireless (trasmettitore/ricevitore CastMaster)
Marca	Acer
Modello	CastMaster
Alimentazione	Adattatore universale 5V / 0.9A
Connettività	HDMI (tipo A), USB (per associazione e debug)
Funzioni principali	Mirroring dello schermo wireless (smartphone, tablet, computer), diffusione a schermo intero, modalità host/ospite, gestione delle richieste di mirroring
Compatibilità	Android (con debug USB attivato), Windows, iOS (tramite AirPlay non menzionato)
Pulsanti	Pulsante principale (mirroring/disconnessione), pulsante laterale (autorizzazione/rifiuto/arresto)
Spie luminose	Indicatori LED per stato di connessione, diffusione, OTA
Aggiornamento software	OTA tramite chiave USB (file di associazione)
Temperatura di funzionamento	Non superare 40 °C / 104 °F
Manutenzione e pulizia	Scollegare prima della pulizia, utilizzare un panno leggermente inumidito con acqua
Sicurezza	Non esporre ad acqua, umidità, luce solare diretta, urti; non aprire l'apparecchio; distanza di 20 cm dal corpo (FCC)
Conformità	FCC Parte 15, Classe B
Contenuto della confezione	Ricevitore Acer CastMaster, trasmettitore Acer CastMaster, cavo HDMI A/A, adattatore universale 5V, carta di garanzia

Domande frequenti - CastMaster ACER

Come collegare il mio smartphone Android al CastMaster?

Attiva il debug USB sul telefono: vai su Impostazioni > Sistema > Informazioni sul telefono, clicca 7 volte su 'Numero build' per attivare le opzioni sviluppatore, quindi attiva 'Debug USB' in Opzioni sviluppatore. Collega il telefono al trasmettitore CastMaster con un cavo USB, poi autorizza il debug USB quando richiesto. Il telefono deve essere in modalità MTP o trasferimento file.

Si può usare il CastMaster in modalità wireless?

Sì, il CastMaster consente la diffusione wireless tramite mirroring dello schermo. Il trasmettitore si collega al tuo dispositivo (smartphone, tablet, PC) e il ricevitore si collega al proiettore o schermo tramite HDMI. La connessione tra trasmettitore e ricevitore avviene senza fili.

Cosa fare se la spia lampeggia in rosso?

Una spia lampeggiante può indicare un errore di connessione o un aggiornamento OTA in corso. Consulta la tabella delle spie nel manuale: un lampeggio per 1 minuto o più significa un fallimento della connessione; verifica che i dispositivi siano associati e vicini. Se si tratta di un aggiornamento OTA, attendi il completamento.

Come associare trasmettitore e ricevitore?

Scarica il file di associazione su una chiave USB, collegalo al trasmettitore (TX), quindi sposta l'interruttore sulla posizione 'Mobile' per avviare l'associazione. L'operazione è terminata quando la spia smette di lampeggiare.

Posso collegare un iPhone al CastMaster?

Il manuale menziona principalmente Android e Windows. Per iOS, AirPlay non è esplicitamente supportato; verifica gli aggiornamenti software o contatta il supporto Acer.

Come aggiornare il firmware del CastMaster?

L'aggiornamento OTA avviene tramite il trasmettitore. Scarica il file di aggiornamento su una chiave USB, collegalo al trasmettitore e segui le indicazioni. La spia indicherà l'avanzamento. Non scollegare l'apparecchio durante l'aggiornamento.

Quali sono i rischi se blocco le aperture di ventilazione?

Le aperture non devono essere ostruite per evitare il surriscaldamento. L'apparecchio può surriscaldarsi e danneggiare i componenti interni. Posizionalo in un luogo ben aerato e non coprire le fessure.

Posso usare il CastMaster con un proiettore non Acer?

Sì, il CastMaster si collega tramite HDMI standard, quindi è compatibile con qualsiasi proiettore o schermo dotato di ingresso HDMI.

Cosa fare se l'immagine non viene visualizzata?

Verifica che il proiettore sia acceso e sulla sorgente HDMI corretta. Assicurati che trasmettitore e ricevitore siano accoppiati e che la spia del trasmettitore indichi una connessione attiva. Riavvia entrambi i dispositivi se necessario.

Come pulire il CastMaster?

Prima scollega l'apparecchio. Usa un panno morbido leggermente inumidito con acqua (nessun prodotto chimico). Pulisci delicatamente la superficie. Non far penetrare l'umidità nelle aperture.

MANUALE UTENTE CastMaster ACER

Contenuto della confezione

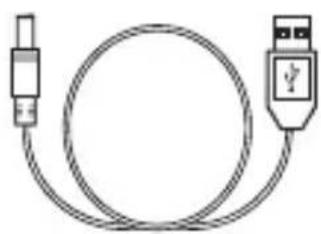

Confezione standard

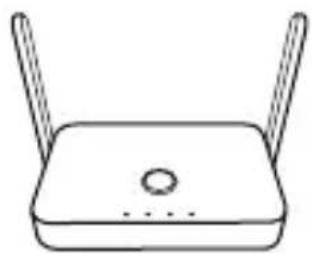

Ricevitore Acer CastMaster

Trasmettitore Acer CastMaster

Adattatore universale da 5V

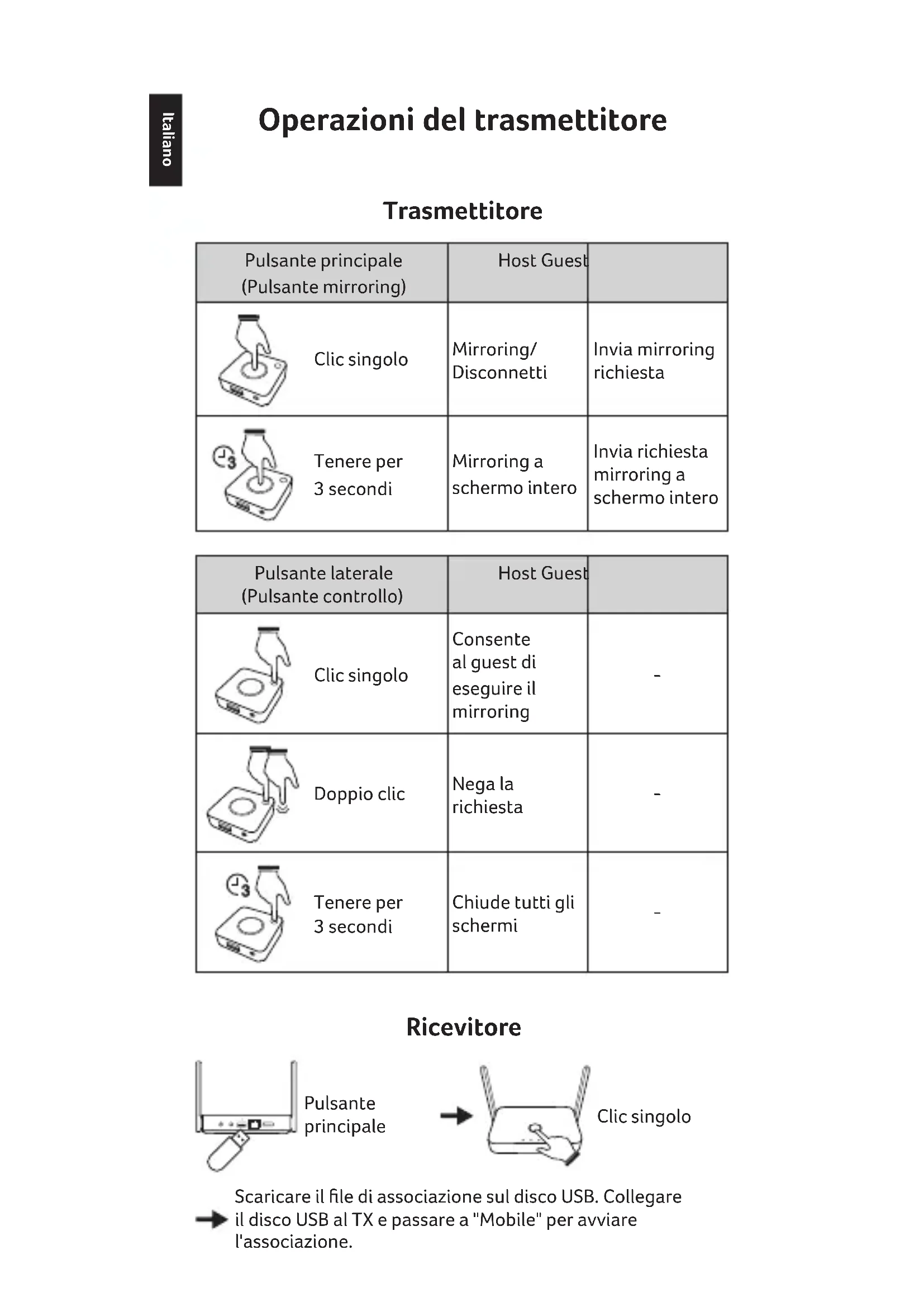

Operazioni del trasmettitore

Trasmettitore

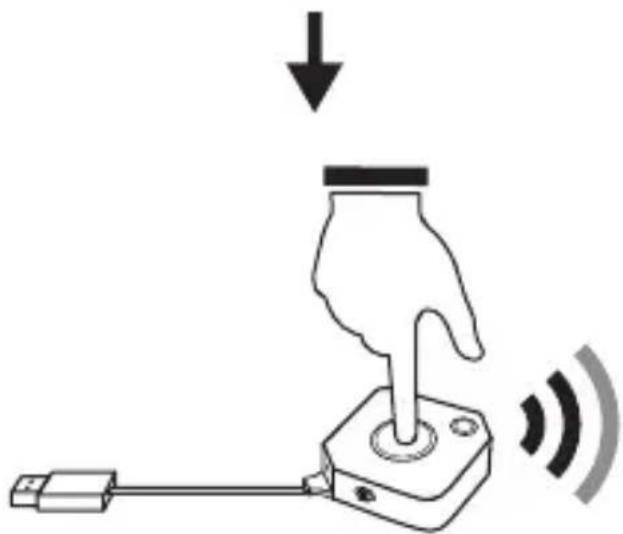

Pulsante principale (Pulsante mirroring)		Host Guest
	Clic singolo	Mirroring/ Disconnetti	Invia mirroring richiesta
	Tenere per 3 secondi	Mirroring a schermo intero	Invia richiesta mirroring a schermo intero

Pulsante laterale(Pulsante controllo)		Host Guest
	Clic singolo	Consente al guest di eseguire il mirroring	-
	Doppio clic	Nega la richiesta	-
	Tenere per 3 secondi	Chiude tutti gli schermi	-

Ricevitore

Scaricare il file di associazione sul disco USB. Collegare il disco USB al TX e passare a "Mobile" per avviare l'associazione.

Elenco stato LED

Abilita l'host senza la sorgente di ingresso.

Abilita l'host e la trasmissione.

Standby guest senza trasmissione.

Guest richiede la trasmissione, in attesa di accettazione.

Abilita il guest e la trasmissione.

OTA trasmettitore completato.

Abilita il guest senza la sorgente di ingresso.

Richiesta di trasmissione ricevuta dall'host.

Standby host senza trasmissione.

1. Connessione in corso.
2. Associazione/download e installazione OTA trasmettitore.
3. Connessione non riuscita (lampeggia per 1 minuto o più).

Associazione eseguita.

OTA trasmettitore non riuscito.

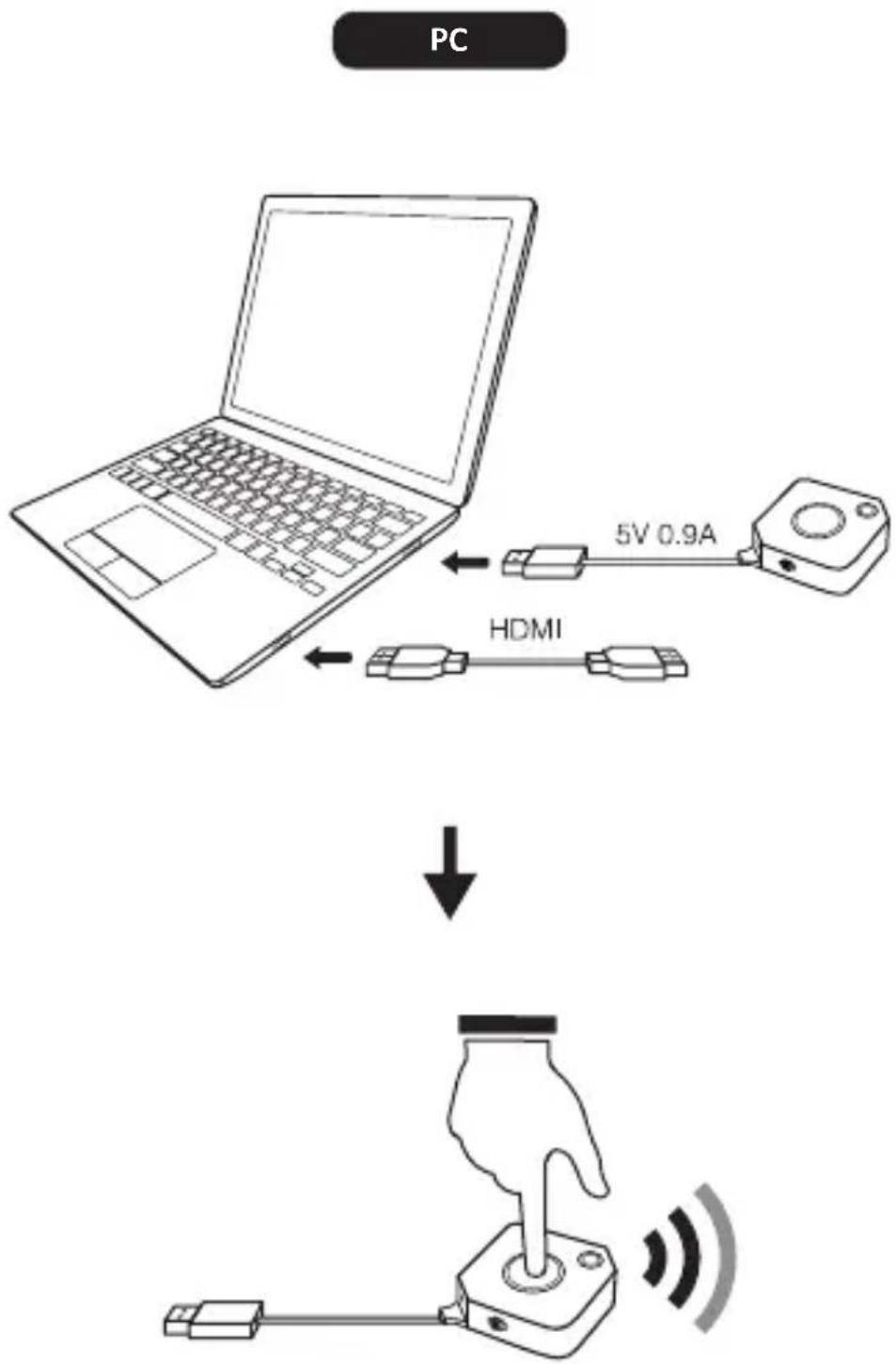

Trasmettitore Acer CastMaster


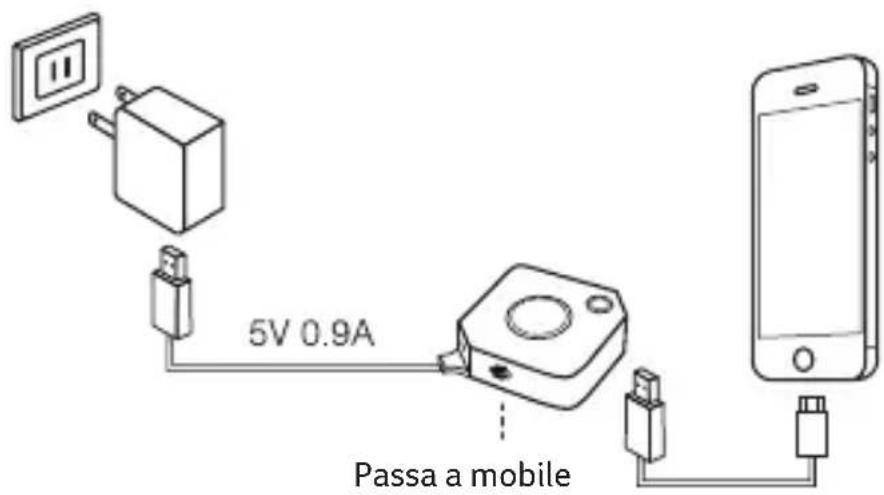

iOS

5V 0.9A Passa a mobile

Questo computer è attendibile?

Attendibile Non attendibile

Abilitare il debug USB prima dell'uso.

1. Andare su Impostazioni → Sistema → Informazioni sul telefono

Google

Servizi e preferenze

Informazioni sul telefono

Pixel 2 XL

Sistema

Lingua, ora, backup, aggiornamenti

Supporto e suggerimenti

Articoli della guida, telefono e chat, guida introduttiva

1. Fare sette volte clic su Numero build per abilitare le opzioni sviluppatore

Versione kernel

4.4.88-gb86dd0bc9690 (Android clang version

Ora sei uno sviluppatore!

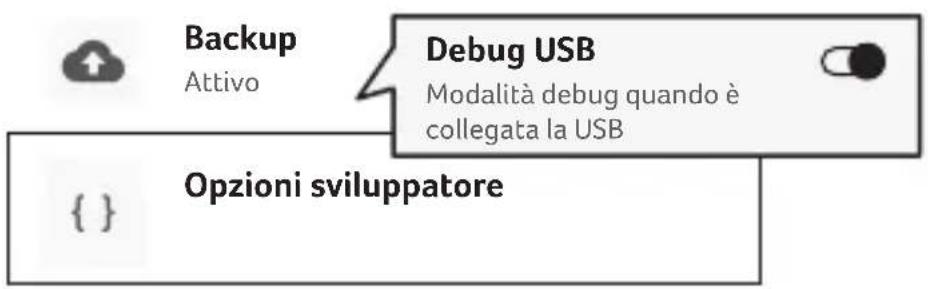

1. Andare su Opzioni sviluppatore → Debug USB → Attivo

Backup Attivo Debug USB Modalità debug quando è collegata la USB { } Opzioni sviluppatore

Aggiornamento sistema

Aggiornato ad Android 8.1.0

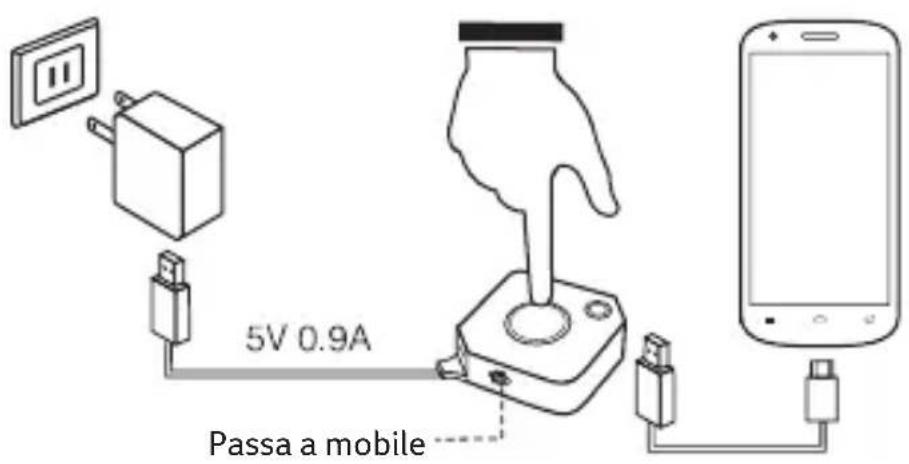

1. Collegare il trasmettitore Acer CastMaster e consentire il debug USB

* Nota: selezionare MTP o Trasferimento file nelle notifiche quando è collegata la USB.

5V 0.9A Passa a mobile

DICHIARAZIONE FCC

1. Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il suo utilizzo è soggetto alle due condizioni seguenti:

(1) Il dispositivo può non causare interferenze dannose.
(2) Il dispositivo deve accettare eventuali interferenze subite, comprese quelle che possono causare un funzionamento non desiderato.

1. Cambiamenti o modifiche non espressamente approvate dalla parte responsabile per la conformità potrebbero invalidare l'autorizzazione dell'utente ad utilizzare l'apparecchio.

NOTA: Il presente dispositivo è stato testato e giudicato conforme ai limiti imposti ai dispositivi digitali di classe B, secondo l'articolo 15 del Regolamento FCC. Questi limiti sono stati progettati per fornire una ragionevole protezione contro le interferenze danne in un ambiente domestico.

Il presente dispositivo genera, utilizza e può irradiare energia in radiofrequenza; pertanto, se non è installato ed utilizzato in conformità alle relative istruzioni, può provocare interferenze dannose alle comunicazioni radio. Non esiste tuttavia alcuna garanzia che tali interferenze non si verifichino in una particolare installazione. Qualora la presente apparecchiatura provocasse interferenze dannose a segnali radiofonici o televisivi, determinabili accendendo o spegnendo il medesimo apparecchio, si consiglia di cercare di rimediare all'inconveniente mediante una o più delle seguenti misure:

• Riorientare o spostare l'antenna ricevente.
• Aumentare la distanza tra apparecchiatura e ricevitore.
• Collegare l'apparecchiatura a una presa di corrente che si trovi su un circuito diverso da quello a cui è collegato il ricevitore.
• Chiedere l'aiuto del rivenditore o di un tecnico radio/tv esperto.

Dichiarazione sull'esposizione alle radiazioni FCC

L'apparecchiatura è conforme con i limiti per l'esposizione alla radiazione FCC definiti per un ambiente non controllato.

L'apparecchiatura deve essere installata e utilizzata a una distanza minima di 20 cm tra il radiatore e il corpo.

Seguire le avvertenze e le istruzioni prima di usare il dispositivo:

• Non utilizzare questo dispositivo vicino all'acqua.
- Usare solo gli accessori in dotazione con il dispositivo.
- Gli slot e le aperture non devono essere ostruite o coperte.
- Non esporre il dispositivo alla pioggia o all'umidità.
- Scollegare il dispositivo dalla presa a muro prima di pulirlo. Per pulire, usare un panno umido.
- Non tentare di eseguire la manutenzione del dispositivo.
- Non esporre il dispositivo alla luce diretta del sole.
- Non sottoporre il dispositivo a forti urti o vibrazioni.
- Non esporre il dispositivo a temperature superiori a 40 °C/104 °F.

Acer CastMaster
