Тип продукта	Беспроводной видеопроектор (передатчик/приемник CastMaster)
Бренд	Acer
Модель	CastMaster
Питание	Универсальный адаптер 5В / 0.9А
Подключение	HDMI (тип A), USB (для сопряжения и отладки)
Основные функции	Беспроводное зеркалирование экрана (смартфон, планшет, компьютер), полноэкранная трансляция, режим ведущего/гостя, управление запросами зеркалирования
Совместимость	Android (с включенной отладкой по USB), Windows, iOS (через AirPlay не упомянут)
Кнопки	Основная кнопка (зеркалирование/отключение), боковая кнопка (разрешение/отказ/выключение)
Светодиодные индикаторы	Светодиодные индикаторы состояния подключения, трансляции, OTA
Обновление ПО	OTA через USB-накопитель (файл сопряжения)
Рабочая температура	Не превышайте 40 °C / 104 °F
Уход и чистка	Отключите перед чисткой, используйте слегка влажную ткань
Безопасность	Не подвергайте воздействию воды, влаги, прямых солнечных лучей, ударов; не вскрывайте устройство; расстояние 20 см от тела (FCC)
Соответствие	FCC Часть 15, Класс B
Комплектация	Приемник Acer CastMaster, передатчик Acer CastMaster, кабель HDMI A/A, универсальный адаптер 5В, гарантийный талон

Часто задаваемые вопросы - CastMaster ACER

Как подключить мой смартфон Android к CastMaster?

Включите отладку по USB на вашем телефоне: перейдите в Настройки > Система > О телефоне, нажмите 7 раз на 'Номер сборки', чтобы активировать параметры разработчика, затем включите 'Отладку по USB' в Параметрах разработчика. Подключите телефон к передатчику CastMaster с помощью USB-кабеля, затем разрешите отладку по USB при запросе. Телефон должен быть в режиме MTP или передачи файлов.

Можно ли использовать CastMaster без проводов?

Да, CastMaster позволяет осуществлять беспроводную трансляцию через зеркалирование экрана. Передатчик подключается к вашему устройству (смартфон, планшет, ПК), а приемник соединяется с проектором или экраном через HDMI. Соединение между передатчиком и приемником происходит по беспроводной связи.

Что делать, если индикатор мигает красным?

Мигающий индикатор может указывать на ошибку подключения или выполняющееся обновление OTA. Обратитесь к таблице индикаторов в руководстве: мигание в течение 1 минуты и более означает сбой подключения; проверьте, что устройства правильно сопряжены и находятся рядом. Если это обновление OTA, дождитесь его завершения.

Как сопрячь передатчик и приемник?

Загрузите файл сопряжения на USB-накопитель, вставьте его в корпус передатчика (TX), затем переключите переключатель в положение 'Mobile', чтобы запустить сопряжение. Операция завершена, когда индикатор перестанет мигать.

Могу ли я подключить iPhone к CastMaster?

В руководстве в основном упоминаются Android и Windows. Для iOS AirPlay явно не поддерживается; проверьте обновления ПО или обратитесь в службу поддержки Acer.

Как обновить прошивку CastMaster?

Обновление OTA выполняется через передатчик. Загрузите файл обновления на USB-накопитель, вставьте его в передатчик и следуйте инструкциям. Индикатор будет показывать ход выполнения. Не отключайте устройство во время обновления.

Какие риски, если я заблокирую вентиляционные отверстия?

Отверстия не должны быть заблокированы во избежание перегрева. Устройство может перегреться и повредить внутренние компоненты. Разместите его в хорошо проветриваемом месте и не закрывайте щели.

Могу ли я использовать CastMaster с проектором не от Acer?

Да, CastMaster подключается через стандартный HDMI, поэтому он совместим с любым проектором или экраном, имеющим вход HDMI.

Что делать, если изображение не отображается?

Проверьте, включен ли проектор и выбран ли правильный источник HDMI. Убедитесь, что передатчик и приемник сопряжены и индикатор передатчика показывает активное подключение. При необходимости перезапустите оба устройства.

Как чистить CastMaster?

Сначала отключите устройство. Используйте мягкую ткань, слегка смоченную водой (без химикатов). Аккуратно протрите поверхность. Не допускайте попадания влаги в отверстия.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CastMaster ACER

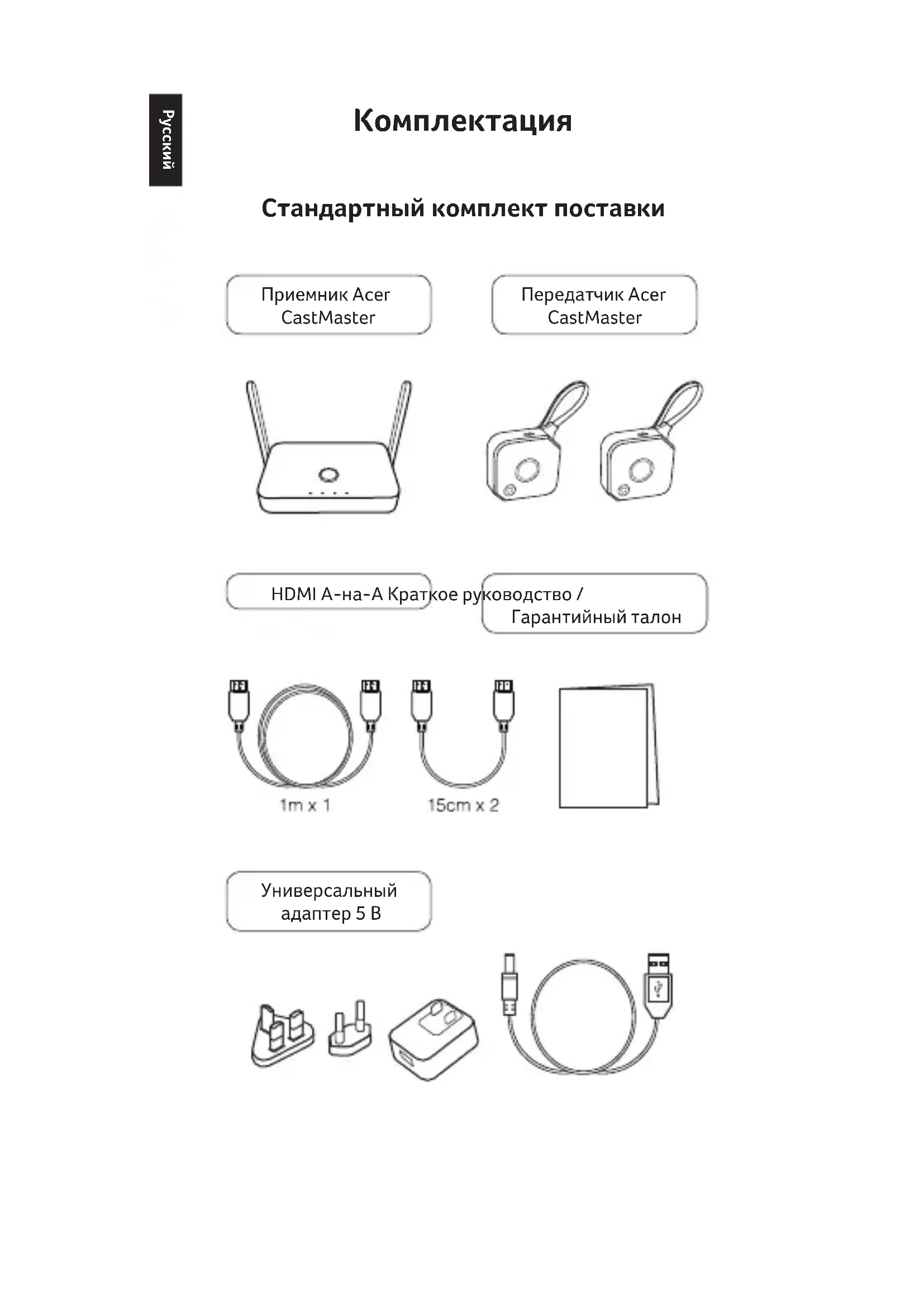

Стандартный комплект поставки

Приемник Acer CastMaster

Передатчик Acer CastMaster

HDMI А-на-А Краткое руководство / Гарантийный талон

Универсальный адаптер 5 В

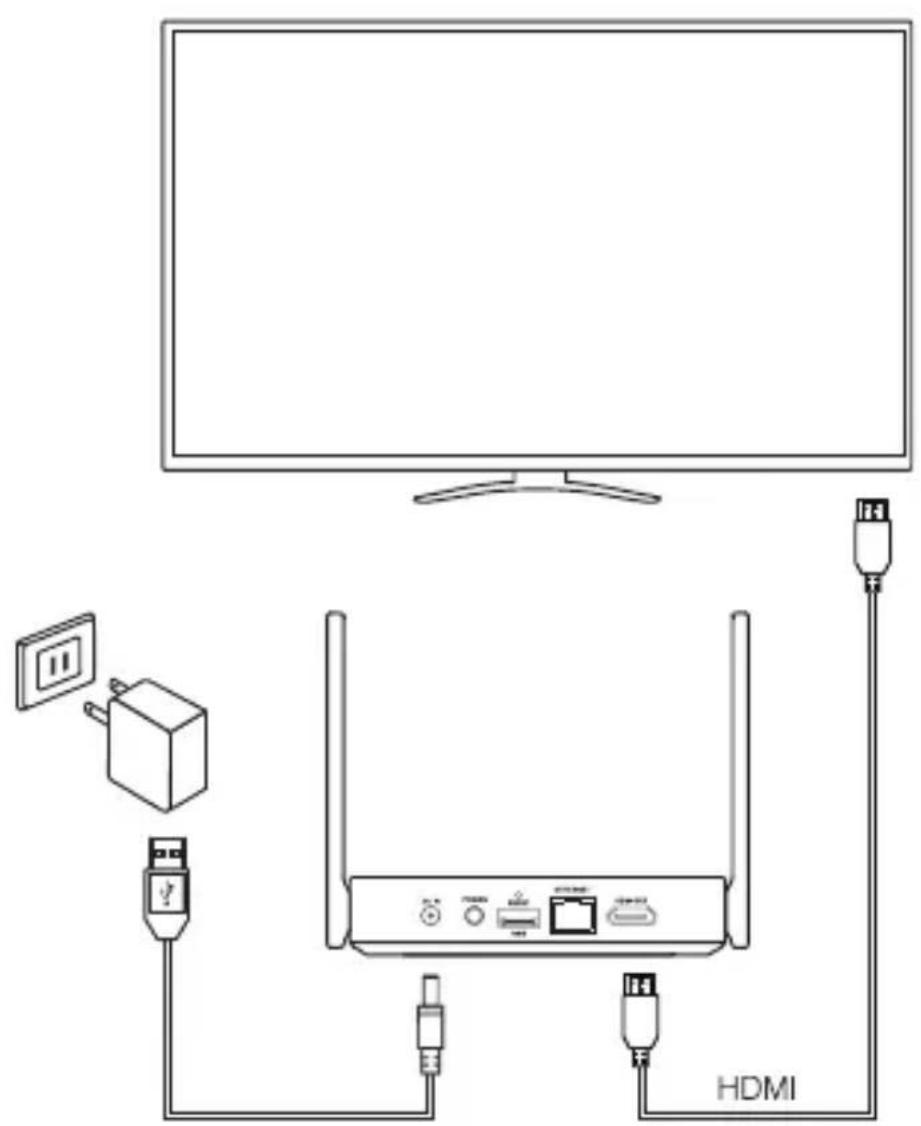

Приемник Acer CastMaster

HDMI

Использование передатчика

Передатчик

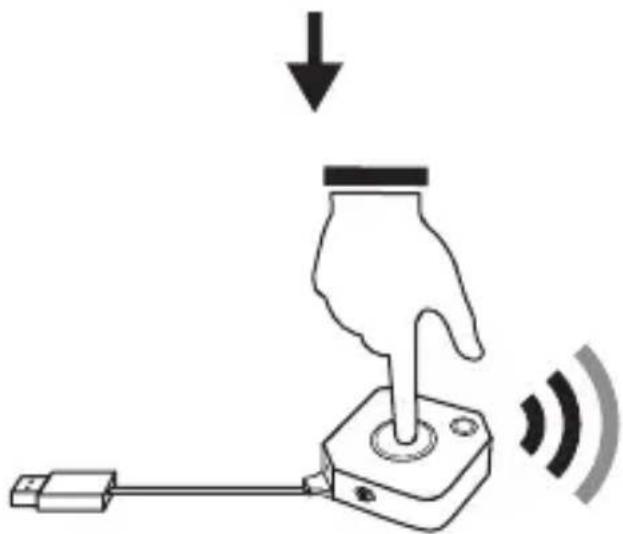

Главная кнопка(кнопка трансляция)		Хост Гость
	Одно нажатие	Трансляция/Отключить	Отправить запрос на трансляцию
	Удерживать 3 сек.	Трансляция всего экрана	Отправить запрос на трансляцию всего экрана

Боковая кнопка(кнопка управления)		Хост Гость
	Одно нажатие	Разрешить гостю трансляцию	-
	Двойное нажатие	Отклонить запрос	-
	Удерживать 3 сек.	Прекратить все отображение	-

Приемник

Загрузить файл сопряжения на USB-диск. Чтобы начать сопряжение, подключите USB-диск к передатчику и переведите переключатель в положение "Мобильный".

Возможные состояния индикатора

Включить режим Хост без источника вх. сигнала.

Включить режим Хост и трансляцию.

Гость в режиме ожидания без трансляции.

Гость запрашивает трансляцию и ожидает разрешения.

Включить режим Гость и трансляцию.

Загрузка по воздуху на передатчик завершена.

Включить режим Гость без источника вх. сигнала.

Хост получил запрос на трансляцию.

Хост в режиме ожидания без трансляции.

1. Подключение установлено.
2. Сопряжение/Загрузка по воздуху на передатчик и установка.
3. Не удалось подключиться (мигает 1 минуту или дольше).

Сопряжение установлено.

Не удалось загрузить по воздуху на передатчик.

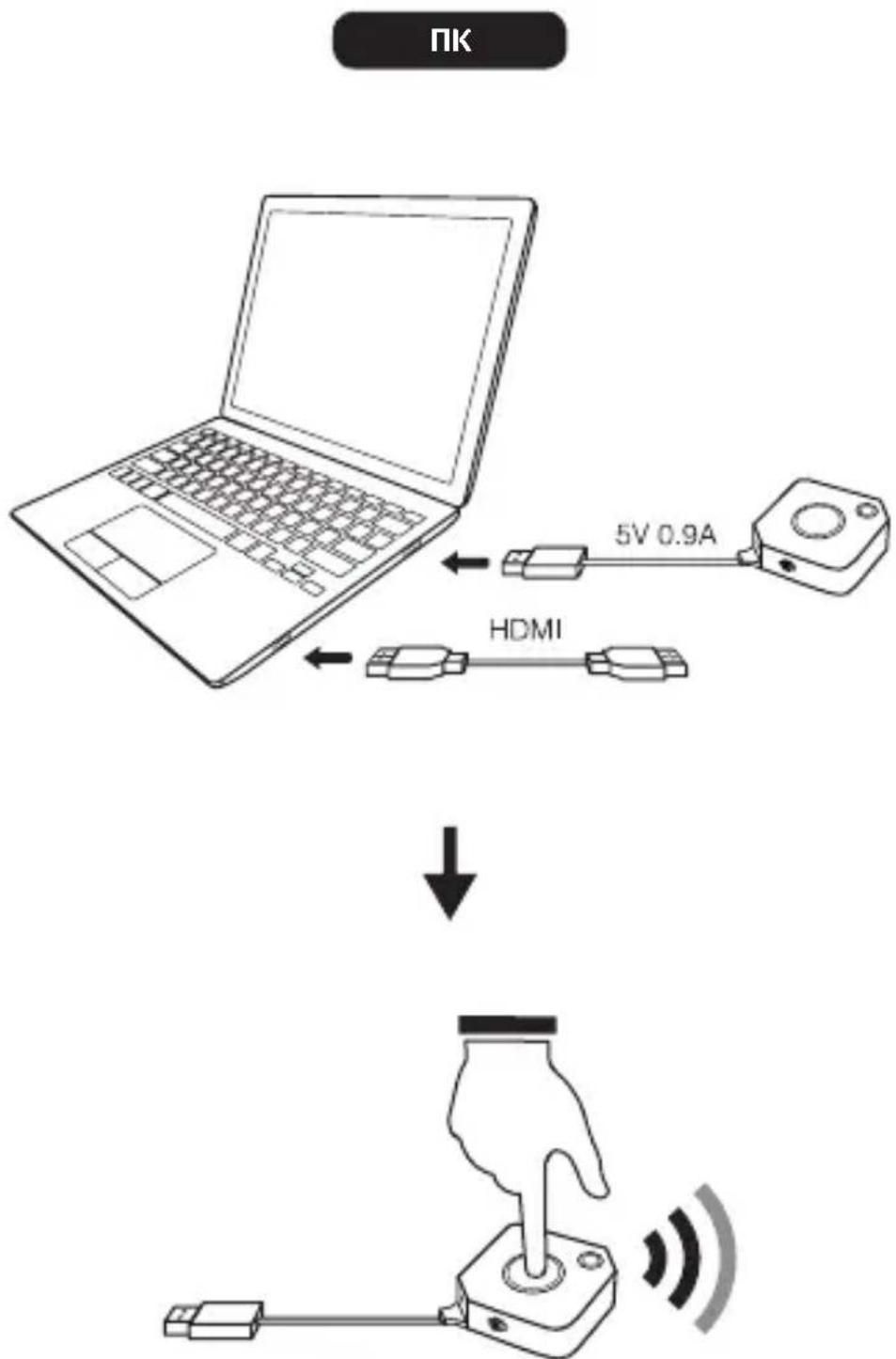

Передатчик Acer CastMaster


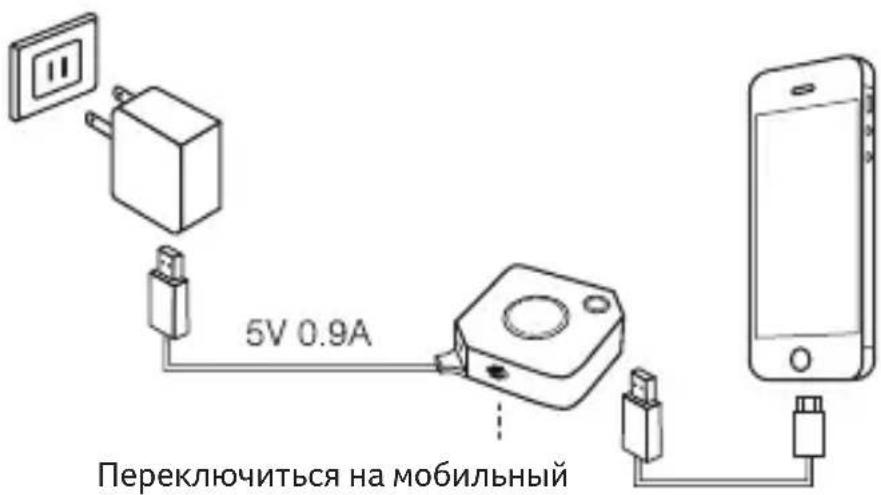

iOS

5V 0.9A Переключиться на мобильный

Доверять этому компьютеру?

Доверять Не доверять

Перед использованием включите режим отладки по USB.

1. Выберите Настройка → Система → О телефоне

Google

Службы и параметры

О телефоне

Pixel 2 XL

Система

Язык, время, резервное копирование, обновления

Поддержка и советы

Статьи Справки, телефон и чат, начало работы

1. Для включения пункта "Параметры разработчика" 7 раз нажмите "Номер сборки"

Версия ядра

Теперь вы — разработчик!

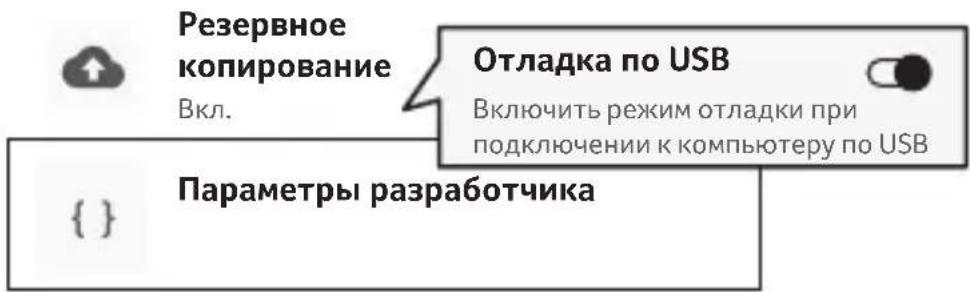

1. Выберите Параметры разработчика → Отладка по USB → Вкл.

Резервное копирование Вкл. Отладка по USB Включить режим отладки при подключении к компьютеру по USB { } Параметры разработчика

Обновление системы

Обновлено до Android 8.1.0

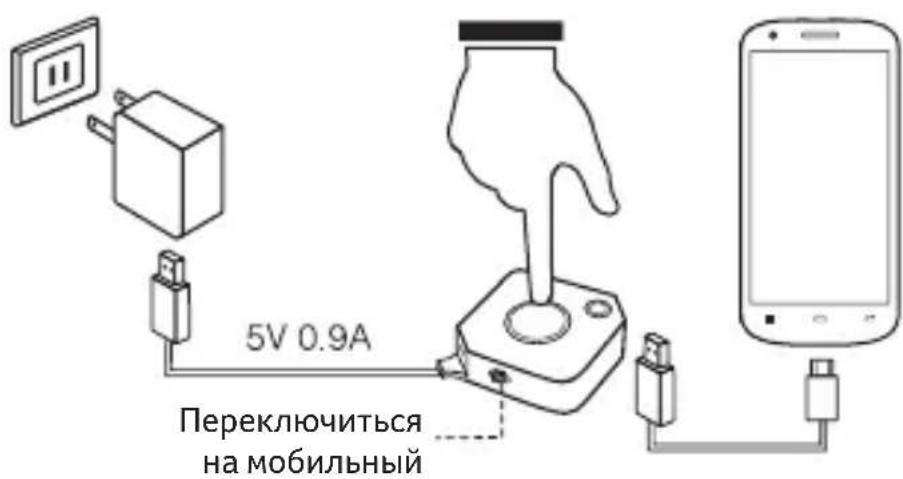

1. Подсоедините передатчик Acer CastMaster и разрешите отладку по USB

* Примечание: после подключения к разъему USB в уведомлениях выберите МТР или "Передача файлов".

5V 0.9A Переключиться на мобильный

ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ ТРЕБОВАНИЯМ ФЕДЕРАЛЬНОЙ КОМИССИИ ПО СВЯЗИ США (FCC)

1. Данное устройство соответствует нормативным требованиям, установленным в Части 15 Правил Федеральной комиссии по связи США (Federal Communication Commission, FCC). Эксплуатация допускается при соблюдении следующих двух условий:

(1) Отсутствует возможность создания недопустимых помех данным устройством.
(2) Это устройство должно работать в условиях любых помех, в том числе помех, способных вызвать нарушение работы устройства.

1. Изменения или модификации, выполненные без прямого разрешения компетентной организации, могут лишить пользователя права использовать это устройство.

ПРИМЕЧАНИЕ: Это оборудование проверено и признано соответствующим ограничениям на цифровые устройства Класса В согласно Части 15 правил FCC (Федеральной комиссии по связи США). Эти ограничения призваны обеспечить надлежащую защиту от вредного воздействия при использовании в жилых помещениях.

Данное оборудование вырабатывает, использует и может излучать высокочастотную энергию. При нарушении инструкций во время установки и использования оборудование может стать источником вредных помех для беспроводной связи. Однако даже при соблюдении инструкций по установке не гарантируется, что в каком-то конкретном случае не возникнут помехи. Если это устройство все же создает помехи приему радио- или телевизионных сигналов (это можно определить его выключением и повторным включением), то можно попытаться устранить помехи одним из следующих способов:

• Переориентируйте или переместите приемную антенну.
• Увеличьте расстояние между данным оборудованием и приемником.
• Подключите данное оборудование к сетевой розетке другой цепи питания, а не к той, к которой подключен приемник.
• Обратитесь за помощью к продавцу или специалисту по телевизионной или радиотехнике.

Заявление о соответствии требованиям FCC в отношении воздействия излучения:

Это устройство отвечает требованиям FCC в отношении предельных значений высокочастотного излучения, установленных для неконтролируемой среды. Это устройство следует устанавливать и эксплуатировать на расстоянии минимум 20 см от излучателя до тела человека.

Перед использованием этого устройства прочтите все предупреждения и выполните все инструкции:

- Не пользуйтесь этим устройством рядом с водой.

- Используйте только аксессуары, входящие в комплект поставки этого устройства.

- Гнезда и отверстия нельзя загораживать или закрывать.

- Не допускайте попадание этого устройства под дождь или во влажную атмосферу.

- Перед чисткой этого устройства отключите его от розетки электропитания. Для чистки используйте влажную ткань.

- Не пытайтесь самостоятельно проводить обслуживание этого устройства.

- Не подвергайте это устройство воздействию прямого солнечного света.

- Не подвергайте это устройство сильным ударам или вибрации.

- Не подвергайте это устройство воздействию температур выше 40 °C.

Acer CastMaster

Оновлено до Android 8.1.0
