CastMaster - проектор ACER - Безкоштовний посібник користувача

Тип продукту	Бездротовий відеопроектор (передавач/приймач CastMaster)
Бренд	Acer
Модель	CastMaster
Живлення	Універсальний адаптер 5V / 0.9A
Підключення	HDMI (тип A), USB (для асоціації та налагодження)
Основні функції	Бездротове дзеркало екрану (смартфон, планшет, комп'ютер), повноекранний режим, режим хоста/гостя, управління запитами на дзеркалювання
Сумісність	Android (з увімкненим налагодженням USB), Windows, iOS (через AirPlay не згадується)
Кнопки	Основна кнопка (дзеркало/відключення), бічна кнопка (дозвіл/відмова/зупинка)
Світлові індикатори	Світлодіодні індикатори стану підключення, трансляції, OTA
Оновлення програмного забезпечення	OTA через USB-флешку (файл асоціації)
Робоча температура	Не перевищувати 40 °C / 104 °F
Обслуговування та очищення	Від'єднайте перед чищенням, використовуйте тканину, злегка змочену водою
Безпека	Не піддавайте впливу води, вологи, прямих сонячних променів, ударів; не відкривайте пристрій; відстань 20 см від тіла (FCC)
Відповідність	FCC Частина 15, Клас B
Вміст коробки	Приймач Acer CastMaster, передавач Acer CastMaster, кабель HDMI A/A, універсальний адаптер 5V, гарантійний талон

Часті запитання - CastMaster ACER

Як підключити мій смартфон Android до CastMaster?

Увімкніть налагодження USB на телефоні: перейдіть у Налаштування > Система > Про телефон, натисніть 7 разів на 'Номер збірки', щоб активувати параметри розробника, потім увімкніть 'Налагодження USB' у Параметрах розробника. Підключіть телефон до передавача CastMaster за допомогою USB-кабелю, потім дозвольте налагодження USB, коли буде запропоновано. Телефон має бути в режимі MTP або передачі файлів.

Чи можна використовувати CastMaster без дроту?

Так, CastMaster дозволяє бездротову трансляцію через дзеркало екрану. Передавач підключається до вашого пристрою (смартфон, планшет, ПК), а приймач з'єднується з проектором або екраном через HDMI. Зв'язок між передавачем і приймачем здійснюється бездротово.

Що робити, якщо індикатор блимає червоним?

Миготливий індикатор може вказувати на помилку з'єднання або триваюче оновлення OTA. Зверніться до таблиці індикаторів в інструкції: миготіння протягом 1 хвилини або більше означає невдале з'єднання; переконайтеся, що пристрої правильно спарені та знаходяться поруч. Якщо це оновлення OTA, зачекайте до завершення.

Як спарити передавач і приймач?

Завантажте файл асоціації на USB-флешку, підключіть її до корпусу передавача (TX), потім перемкніть вимикач у положення 'Mobile' для запуску асоціації. Операція завершується, коли індикатор перестає блимати.

Чи можна підключити iPhone до CastMaster?

Інструкція в основному згадує Android та Windows. Для iOS AirPlay явно не підтримується; перевірте оновлення програмного забезпечення або зверніться до служби підтримки Acer.

Як оновити прошивку CastMaster?

Оновлення OTA відбувається через передавач. Завантажте файл оновлення на USB-флешку, підключіть її до передавача та дотримуйтесь вказівок. Індикатор покаже прогрес. Не від'єднуйте пристрій під час оновлення.

Які ризики, якщо я заблокую вентиляційні отвори?

Отвори не повинні бути заблоковані, щоб уникнути перегріву. Пристрій може перегрітися та пошкодити внутрішні компоненти. Розміщуйте його в добре провітрюваному місці та не закривайте щілини.

Чи можна використовувати CastMaster з проектором не Acer?

Так, CastMaster підключається через стандартний HDMI, тому він сумісний з будь-яким проектором або екраном, оснащеним входом HDMI.

Що робити, якщо зображення не відображається?

Перевірте, чи проектор увімкнено та чи на правильному джерелі HDMI. Переконайтеся, що передавач і приймач спарені, а індикатор передавача вказує на активне з'єднання. Перезавантажте обидва пристрої, якщо необхідно.

Як почистити CastMaster?

Спочатку від'єднайте пристрій. Використовуйте м'яку тканину, злегка змочену водою (без хімічних засобів). Акуратно протріть поверхню. Не допускайте потрапляння вологи в отвори.

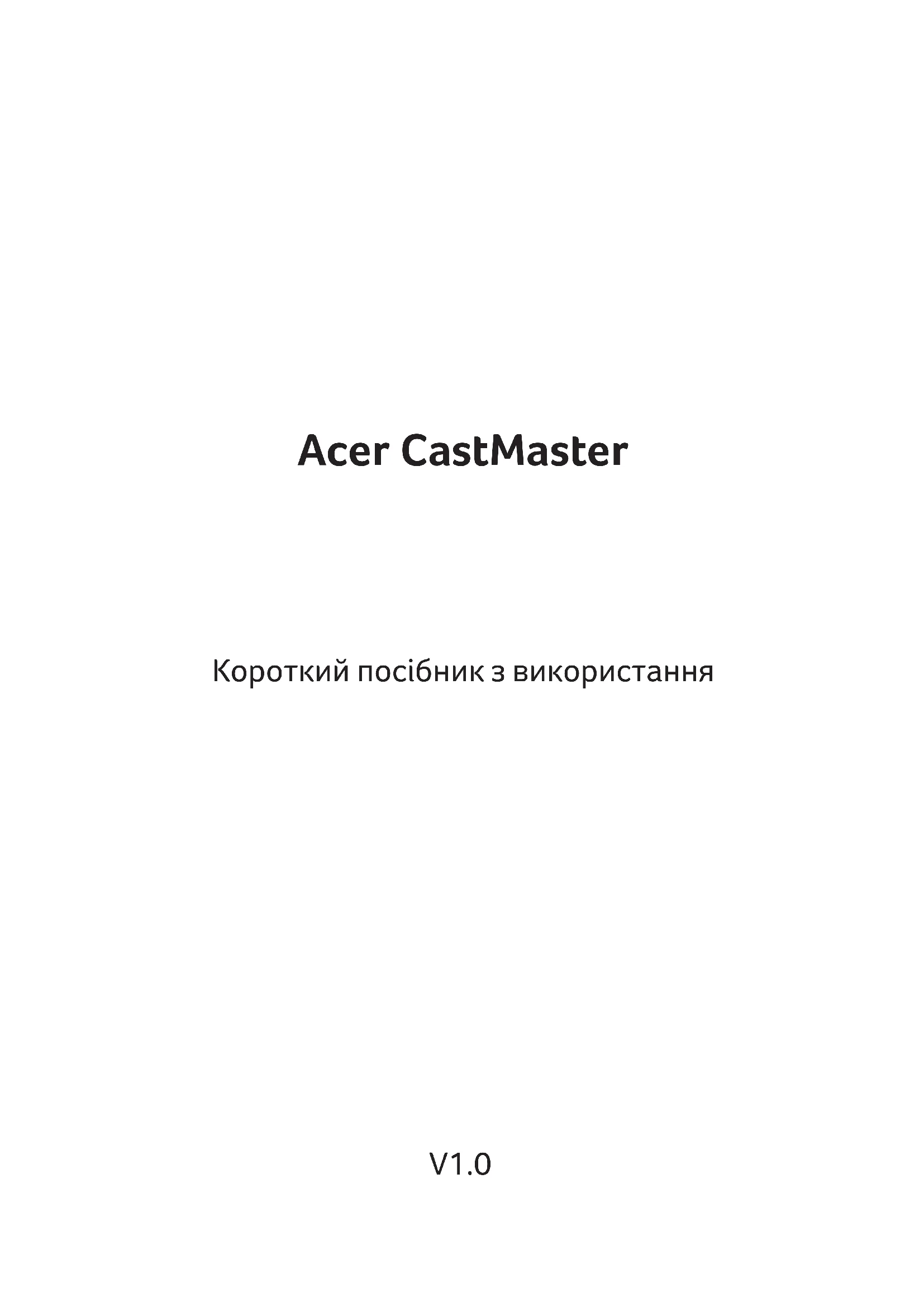

ПОСІБНИК КОРИСТУВАЧА CastMaster ACER

Короткий посібник з використання

V1.0

Що в коробці?

Стандартна упаковка

Приймач Acer

CastMaster

Передавач Acer

CastMaster

HDMI A - A QSG / Гарантійний талон

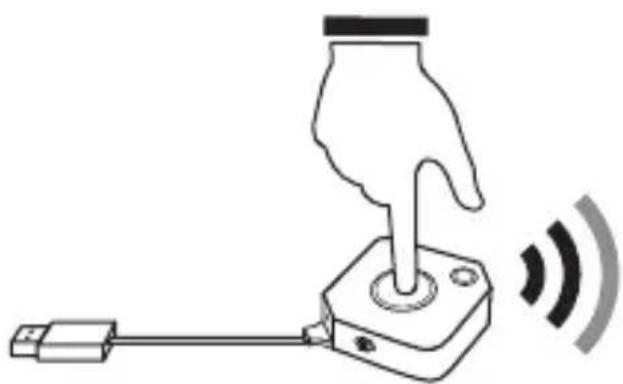

Головна кнопка(Кнопка відзеркалення)		Сервер Учасник
	Однеклацання	Відзеркалення/Роз'єднання	Надіслатизапит навідзеркалення
[НУЗW]	Утримувати3 секунди	Відзеркаленняна повнийекран	Надіслатизапит щодовідзеркаленняна повний екран

Бокова кнопка(Кнопка керування)		Сервер Учасник
	Однеклацання	Дозволитиучасникувідзеркалення	-
	Подвійнеклацання	Відхилити запит	-
	Утримувати3 секунди	Закрити весьекран	-

Приймач

Головна кнопка

Завантаження файлу сполучення на диск USB. → Підключіть диск USB до TX-коробки і перейдіть до «Мобільної» сторони, щоб почати сполучення.

Список стану світлодіодів

Увімкнення Сервера без входу джерела.

Увімкнення Сервера та перетворення.

Режим очікування учасника без перетворення.

Учасник запитує перетворення і чекає дозволу.

Увімкнення Учасника та перетворення.

Передавання ОТА завершено.

Увімкнення Учасника без входу джерела.

Сервер отримав запит відправлення.

Режим очікування сервера без перетворення.

1. Під з'єднанням.
2. Завантаження та установка ОТА для сполучення/передавання.
3. Помилка підключення (блимає протягом 1 хвилини або більше).

Сполучення виконано.

Помилка передавання ОТА.

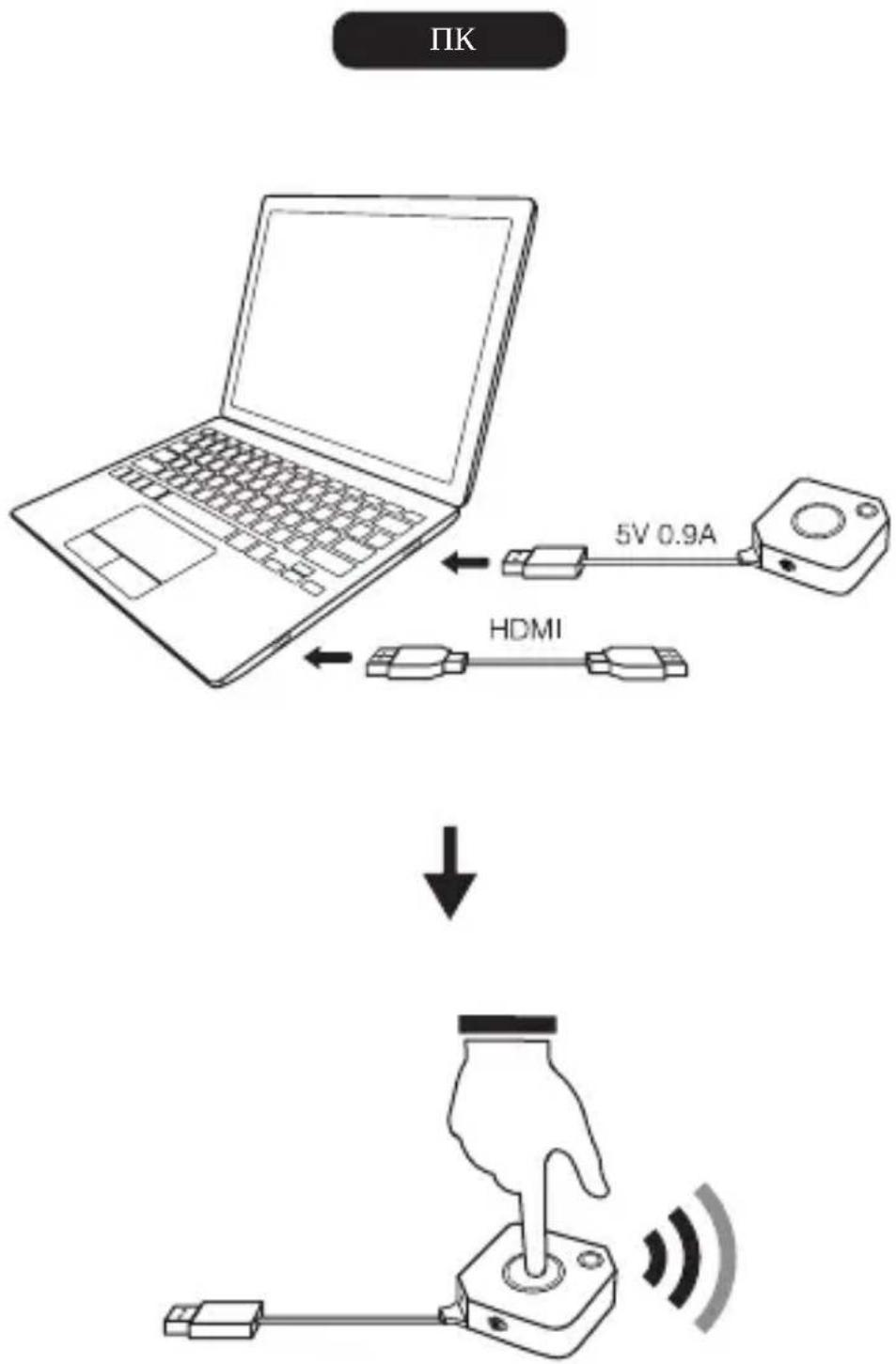

Передавач Acer CastMaster


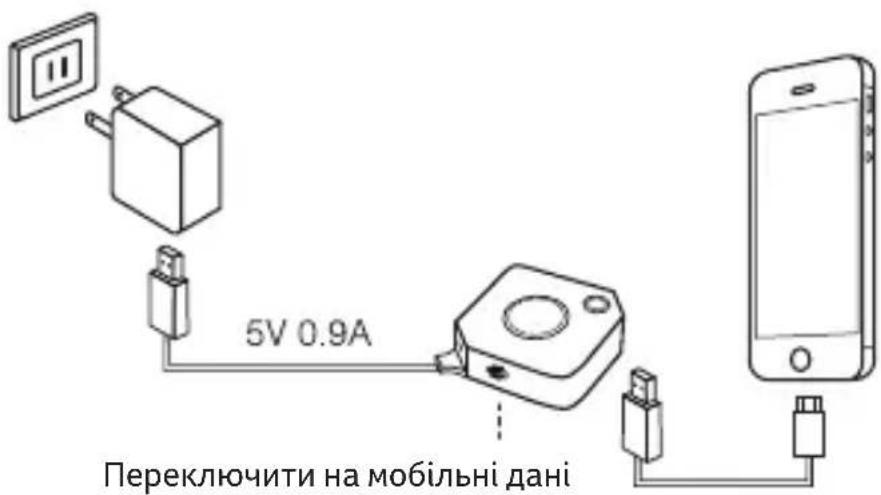

iOS

5V 0.9A Переключити на мобільні дані

Довіряти цьому комп'ютеру?

Довіряти Не довіряти

Увімкніть Налаштування USB перед використанням.

1. Перейдіть в Настройки → Система → Про телефон

Google

Послуги та уподобання

Про телефон

Pixel 2 XL

Система

Мова, час, резервне копіювання, оновлення

Підтримка та поради

Довідкові статті, телефон і чат, початок роботи

1. Натисніть Номер збірки 7 разів, щоб увімкнути параметр розробника

Версія ядра

4.4.88-gb86dd0bc9690 (Android clang version

Тепер ви — розробник!

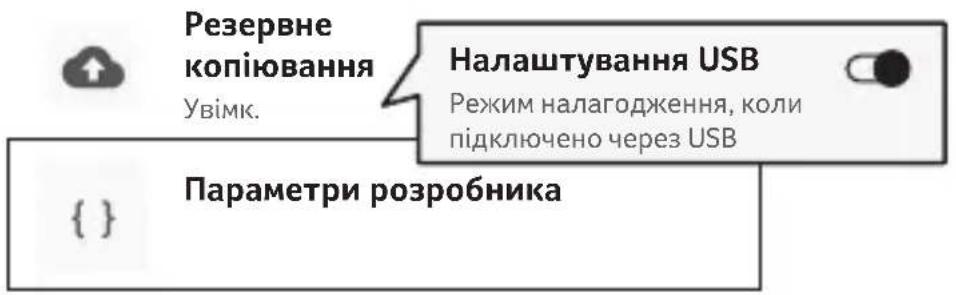

1. Перейдіть до параметра Розробника → Налаштування USB → Увімк.

Резервне копіювання Увімк. Налаштування USB Режим налагодження, коли підключено через USB { } Параметри розробника

Системне оновлення

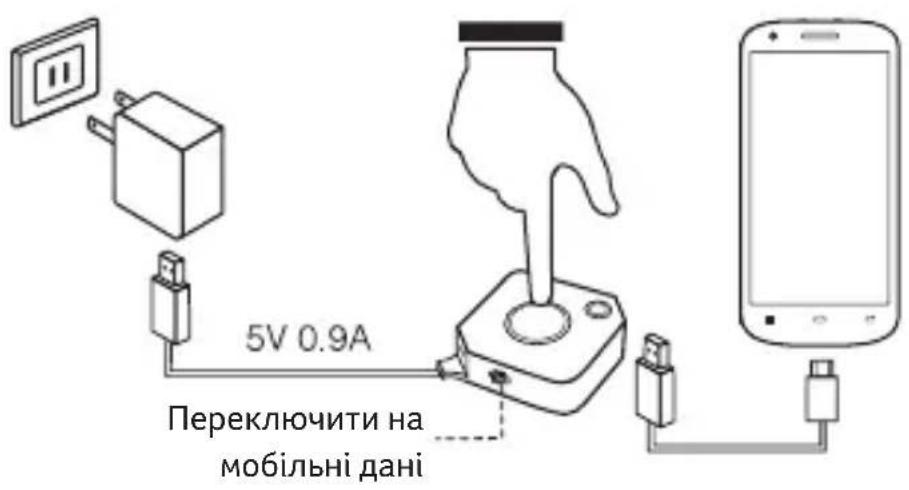

1. Підключіться на Передавач Acer CastMaster i дозвольте налаштування USB

* Примітка: Виберіть спочатку МТР або Передавання файлів у сповіщеннях, коли підключено USB.

5V 0.9A Переключити на мобільні дані

ДЕКЛАРАЦІЯ FCC

1. Цей пристрій відповідає вимогам Частини 15 правил FCC. На функціонування пристрою поширюються такі дві умови:

(1) Даний пристрій не повинен створювати шкідливих перешкод.
(2) Даний пристрій має допускати отримані перешкоди, включаючи перешкоди, які можуть порушити нормальну роботу пристрою.

1. Попереджаємо, що зміни чи модифікації, які не були чітко схвалені стороною, відповідальною за відповідність, можуть призвести до позбавлення користувача права користування обладнанням.

ПРИМІТКА: Це обладнання перевірено й визнано таким, що відповідає обмеженням, встановленим для цифрових пристроїв Класу В відповідно до частини 15 правил Комісії FCC. Ці обмеження призначено для забезпечення належного захисту від шкідливих перешкод у житловому середовищі. Це обладнання генерує, використовує та може випромінювати радіочастотну енергію, а якщо воно не встановлено та не використовується відповідно до інструкцій, то може спричиняти шкідливі перешкоди для радіозв'язку. Проте немає жодної гарантії, що у певному варіанті встановлення перешкоди не виникатимуть. Якщо це обладнання викликає шкідливі перешкоди при прийомі радіо- і телевізійних сигналів (які можна перевірити вимкнувши і увімкнувши пристрій), користувачу рекомендується спробувати усунути перешкоди за допомогою наведених нижче заходів:

• Налаштуйте або змініть розташування прийомної антени.
• Збільшіть відстань між обладнанням і приймачем.
• Під'єднайте обладнання та приймач до різних розеток.
• Зверніться по допомогу до продавця або фахівця з телевізійної або радіотехніки.

Заява FCC щодо випромінювання радіації

Це обладнання відповідає межам радіаційного впливу FCC, встановленим для неконтрольованого середовища. Це обладнання має встановлюватись та експлуатуватися з мінімальною відстанню 20 см між радіатором і тілом.

Дотримуйтесь всіх попереджень і вказівок перед використанням цього пристрою:

• Не користуйтеся цим пристроєм біля води.
• Використовуйте лише аксесуари, що постачаються з цим пристроєм.
• Забороняється блокувати або перекривати ці щілини і отвори.
• Не допускайте попадання пристроя під дощ або у вологу атмосферу.
• Від'єднуйте цей пристрій від настінної розетки перед чищенням. Для чищення використовуйте вологу тканину.
• Не намагайтеся самостійно обслуговувати цей пристрій.
• Не піддавайте пристрій впливу прямого сонячного світла.
• Не піддавайте пристрій сильним ударам або вібрації.
• Не допускайте роботи пристрою при температурі вище 40°C/104°F.

Acer CastMaster
