用户手册 GDX 180LI Professional BOSCH

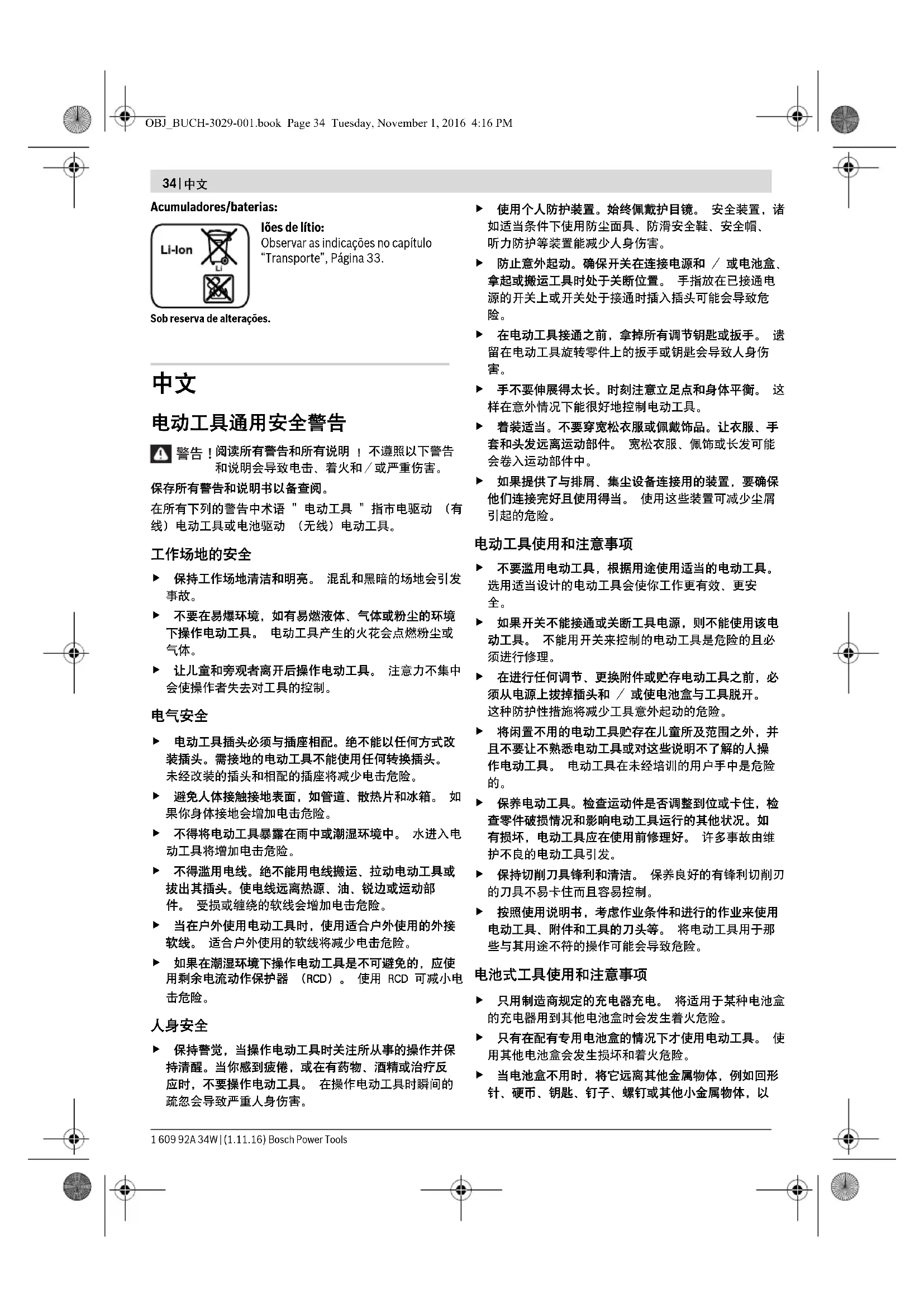

警告！阅读所有警告和所有说明！不遵照以下警告和说明会导致电击、着火和/或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动（无线）电动工具。
工作场地的安全
保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制。
电气安全
电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险。
不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。
不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险。
当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。
如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用RCD可减小电击危险。
人身安全
保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。
防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时处于关断位置。手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况下能很好地控制电动工具。
着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。
如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险。
电动工具使用和注意事项
不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断工具电源，则不能使用该电动工具。不能用开关来控制的电动工具是危险的且必须进行修理。
在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。
保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发。
保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。
电池式工具使用和注意事项
只用制造商规定的充电器充电。将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
只有在配有专用电池盒的情况下才使用电动工具。使用其他电池盒会发生损坏和着火危险。
当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他小金属物体，以
中文|35
防一端与另一端连接。电池端部短路会引起燃烧或火灾。
在滥用条件下，液体会从电池中溅出；避免接触。如果意外碰到了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。从电池中溅出的液体会发生腐蚀或燃烧。
维修
将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样将确保所维修的电动工具的安全性。
锤类工具的安全警告
戴好耳罩。暴露在噪声中会引起听力损伤
使用随工具提供的辅助手柄。操作失手会引起人身伤害。
在切削附件可能触及暗线或其自身软线之处进行操作时，要通过绝缘握持面来握持工具。切削附件碰到带电导线会使工具外露的金属零件带电从而使操作者受到电击。
进一步的安全规章和工作指示
-
搬运或者储存电动工具时，务必把转向变换开关调整到中央的位置。如果不小心启动起停开关，可能造成伤害。
使用合适的侦测器，以便找出隐藏著的电源线的位置。或者向当地的供电单位索取相关资料。钻穿电线会造成火灾并遭受电击。损坏瓦斯管会引起爆炸。如果水管被刺穿了会导致财物损失。
拧紧辅助手柄。工作时要使用双手握紧电动工具并且要确保立足稳固。使用双手比较能够握稳电动工具。
固定好工件。使用固定装置或老虎钳固定工件，会比用手持握工件更牢固。
在木材，金属，陶材和塑料上进行无震动功能的正常钻，以及拧转螺丝时，必须使用无SDS-plus的工具（例如带圆柱柄的钻头）。上述工具必须配合快速夹头或齿环夹头一起使用。
此时夹头已经自动锁定。但是仍要抽拉夹头检查其是否已经正确套紧。
安装SDS-plus（四坑系统）工具：抽拉工具以确定它是否正确锁紧了。
必须马上更换损坏的防尘盖。防尘盖可以防止工作时的钻孔废尘侵入夹头中。安装工具时要小心，勿损坏防尘盖。
含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康、可能造成过敏、让操作者感染呼吸道疾病和/或罹犯癌症。只有经过专业训练的人员才能够加工含石棉的物料。 -
尽可能使用适合物料的吸尘装置。
-
工作场所要保持空气流通。
-
最好佩戴 P2 滤网等级的口罩。
请留心并遵守贵国和加工物料有关的法规。
避免让工作场所堆积过多的尘垢。尘埃容易被点燃
为了节约能源，只在当您要使用机器时，才开动电动工具。
先关闭电动工具，然后再把工具放置在螺母／螺丝上。安装在接头上的工具如果仍继续转动，容易从螺丝头上滑开。
如果安装在机器上的工具被夹住了，要关闭电动工具。拧松安装在机器上的工具。
- 开动电动工具之前，先检查安装在机器上的工具是否能够自由旋转。开动机器时如果安装在机器上的工具被卡住了，会产生高的反作用扭力。
等待电动工具完全静止后才能够放下机器。机器上的工具可能在工作中被夹住，而令您无法控制电动工具。
安装蓄电池之前，先确定起停开关是否位在关闭的位置，以预防意外地开动电动工具。提携电动工具时如果把手指按在起停开关上，或者安装蓄电池时未关闭电动工具，都可能造成工作意外。
切勿打开蓄电池。可能造成短路
保护蓄电池免受高温（例如长期日照），火焰，水和湿气的侵害。有爆炸的危险。
如果蓄电池损坏了，或者未按照规定使用蓄电池，蓄电池中会散发出有毒蒸汽。工作场所必须保持空气流通，如果身体有任何不适必须马上就医。蓄电池散发的蒸汽会刺激呼吸道。
本蓄电池只能配合博世的电动工具一起使用。这样才能确保蓄电池不会过载
只能使用博世原厂的蓄电池。电池的电压必须和电动工具铭牌上规定的电压相符。使用其他的蓄电池，例如仿制品、经过改造或其它品牌的蓄电池，有受伤的危险以及因为蓄电池爆炸而造成的财物损失。
交货时蓄电池只完成部分充电，为了确保能够发挥电池的最大功率，首度使用前必须把蓄电池放入充电器中充足电。
阅读充电器的使用说明书。
检查是否已经正确地装牢蓄电池。机器配备了两段式锁定。
钉子、螺丝刀等尖锐物品或外力作用可能会损坏电池。有可能出现内部短路并导致电池燃烧、冒烟、爆炸或过热。
36|中文
代表符号
以下的符号可以帮助您正确地使用本机器。请详细阅读各符号及它们的代表意思。正确了解各符号所代表的意思，可以帮助您更有把握更安全地操作本机器。
符号含义
GBH180-LI：无绳电锤
打上灰色记号的部位：手柄（绝缘的握持位置）
物品代码
阅读所有的安全规章和说明
在电动工具上进行任何维修的工作之前，都必须先取出蓄电池。
佩戴防护手套
请佩戴耳罩
请佩戴护目镜
博世推荐使用容量最小3.0Ah的充电电池。
移动方向
反应方向
下一个处理步骤
正常钻无震动功能
锤钻
凿击
螺丝
符号含义
正/逆转功能
Vario-Lock
开动
关闭
小转速/冲击次数
大转速/冲击次数
蓄电池的电量指示灯
集尘盖
工具夹头
U
额定电压
ns
冲击次数
E单一冲击强度符合EPTA-Procedure
05/2009的规定
n额定转速
木材
钢
混凝土
泥墙
直径最大钻孔直径
重量符合EPTA-Procedure01:2014
LwA
声功率水平
LpA
声压水平
a
振动总值
K 不确定系数
T1
充电时允许的环境温度
T2
运行*和储藏时允许的环境温度
- 温度 <0 ° C 时功率受限
推荐的充电器
中文|37
供货范围
锤钻，辅助手柄和深度尺。
安装在机器上的工具以及图表或说明上提到的附件，並不包含在基本供货范围中。
在本公司的附件清单中标列了完整的附件。
按照规定使用机器
本电动工具可以在混凝土、砖墙、和石材上进行震动钻，而且也具备了简单的凿削功能。另外也可以使用本电动工具在木材、金属、陶材和塑料上进行无震动功能的正常钻。您也可以使用本机器拧转螺丝。
本电动工具的照明灯用于电动工具工作范围周围的照明，不适用于家庭房间照明。
技术数据
本产品的技术数据列在本使用说明书76页的表格中。
噪音 / 震动值
本产品测量值列在第76页的表格中。
根据EN60745-2-6测定噪声辐射值。
测得的振荡总值 a_h （三向矢量总和）和不确定系数K符合EN60745-2-6。
本使用说明书中提供的震动水平，是根据EN60745中规定的测量方式所测得的，因此可以用来在电动工具之间进行比较。也可以临时用来评估震动负荷。
此震动值是电动工具用于正式用途时的震动水平。如果未按照规定使用电动工具，在电动工具上安装了其他的附件或不合适的工具，或者未切实做好保养的工作，都可能改变机器的震动水平。这样长期工作下来会明显地提高震动负荷。
为了准确地评估震动负荷，还必须考虑到关机的时间，以及开机后尚未正式工作之前的待命时间。这些因素都会明显降低整个工作过程的震动负荷。
重要的是，采取额外的安全防范措施，保护操作者免受震动伤害，例如：做好电动工具以及安装工具的保养工作，工作时手部保持温暖，正确地安排工作的流程等。
安装和操作
以下表格显示了在安装和使用电动工具时的执行目的。表格中的图形显示了与执行目的相关的提示。因为用途不同所以会有不同的提示组合。请留心安全规章。
| 执行目的 图片 请注意 页数 | ||
| 转动辅助手柄 | 1 77 | |
| 取出蓄电池2 77 | ||
| 安装蓄电池 | 3 77 | |
| 检查蓄电池的充电状况 | 4 78 | |
| 安装SDS-plus（四坑系统）工具 | 5 78 | SDS-plus |
38|中文
执行目的 图片 请注意页数
拆卸SDS-plus（四坑系统）工具
678
选择操作功能和转向779
改变凿头的位置（Vario-Lock）
880
设定钻深X
980
安装集尘管
10 81
开动/关闭和设定转速1181
选择附件
82
维修和清洁
电动工具和通风间隙都必须保持清洁，这样才能够提高工作品质和安全性。
每次使用完毕后，都要清洁安装在机器上的工具，工具的接头，电动工具的通气孔以及蓄电池的通气孔。
顾客服务处和顾客咨询中心
本公司顾客服务处负责回答有关本公司产品的修理，维护和备件的问题。以下的网页中有爆炸图和备件的资料www.bosch-pt.com
博世顾客咨询团队非常乐意为您解答有关本公司产品及附件的问题。
如需查询和订购备件，请务必提供产品型号铭牌上的10位数货号。
有关保证，维修或更换零件事宜，请向合格的经销商查询。
中国大陆
博世电动工具（中国）有限公司
中国浙江省杭州市
滨江区滨康路567号
邮政编码：310052
免费服务热线：4008268484
传真：（0571）87774502
电邮：contact.ptcn@cn.bosch.com
www.bosch-pt.com.cn
羅伯特·博世有限公司
香港北角英皇道625號21樓
客戶服務熱線：+852 2101 0235
傅真：+852 2590 9762
電郵：info@hk.bosch.com
網站：www.bosch-pt.com.hk
制造商地址：
Robert Bosch Power Tools GmbH
罗伯特·博世电动工具有限公司
70538 Stuttgart / GERMANY
70538 斯图加特 / 德国
搬运
随着机器一起供货的锂离子蓄电池必须受危险物品法规范。使用者无须另外使用保护包装便可以运送该蓄电池。
中文|39
但是如果将它交由第三者运送（例如：寄空运或委托运输公司）则要使用特殊的包装和标示。此时必须向危险物品专家请教有关寄送危险物品的相关事宜。
确定蓄电池的外壳未受损后，才可以寄送蓄电池。粘好未加盖的触点并包装好蓄电池，不可以让蓄电池在包装中晃动。
必要时也得注意各国有关的法规。
处理废弃物
必须以符合环保的方式，回收再利用损坏的电动工具，蓄电池，附件和废弃的包装材料。
不可以把电动工具和蓄电池/电池丢入一般的家庭垃圾中！
充电电池/电池：
锂离子：
请注意“搬运”段落中的指示，页38。
保留修改权。
中文
電動工具通用安全警告
警告 閱讀所有警告和所有說明。不遵照以下警告和說明會導致電擊、著火和/或嚴重傷害。保存所有警告和說明書以備查閱。
在所有下列的警告中術語“電動工具”指市電驅動（有線）電動工具或電池驅動（無線）電動工具。
工作場地的安全
保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。
讓兒童和旁觀者離開後操作電動工具。注意力不集中會使你失去對工具的控制。
電氣安全
電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。
避免人體接觸接地表面，如管道、散熱片和冰箱。如果你身體接地會增加電擊危險
不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。
不得滥用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳邊或運動部件。受損或纏繞的軟線會增加電擊危險。
當在戶外使用電動工具時，使用適合戶外使用的外接軟線。適合戶外使用的軟線，將減少電擊危險。
如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用 RCD 可減小電擊危險。
人身安全
保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當你感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
防止意外起動。確保開關在連接電源和/或電池盒、拿起或搬運工具時處於關斷位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。
在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著裝適當。不要穿寬鬆衣服或佩戴飾品。讓你的衣服、手套和頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。
如果提供了與排屑、集塵設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。
電動工具使用和注意事項
不要濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使你工作更有效、更安全。
如果開關不能接通或關斷工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
在進行任何調節、更換附件或貯存電動工具之前，必須從電源上拔掉插頭和/或使電池盒與工具脫開。這種防護性措施將減少工具意外起動的危險。
將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。
保養電動工具。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他狀況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。
40|中文
保持切削刀具锋利和清潔。保養良好的有鋒利切削刃的刀具不易卡住而且容易控制。
按照使用說明書，考慮作業條件和進行的作業來使用電動工具、附件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。
電池式工具使用和注意事項
只用製造商規定的充電器充電。將適用於某種電池盒的充電器用到其他電池盒時會發生著火危險。
只有在配有專用電池盒的情況下才使用電動工具。使用其他電池盒會發生損壞和著火危險。
當電池盒不用時，將它遠離其他金屬物體，例如回形針、硬幣、鑰匙、釘子、螺釘或其他小金屬物體，以防一端與另一端連接。電池端部短路會引起燃燒或火災。
在滥用條件下，液體會從電池中潰出；避免接觸。如果意外碰到了，用水沖洗。如果液體碰到了眼睛，還要尋求醫療幫助。從電池中潰出的液體會發生腐蝕或燃燒。
检修
將你的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。
針對電鎘的安全規章
佩戴耳罩。工作噪音會損壞聽力。
如果電動工具提供了輔助手柄便要使用它。操作時失控可能導致傷害。
工作時如果安裝在機器上的工具或螺絲可能割斷隱藏的電線或機器本身的電源線，一定要握住絕緣手柄操作電動工具。安裝在機器上的工具如果接觸了帶電的線路，機器上的金屬部件會導電，可能造成操作者觸電。
進一步的安全規章和工作指示
搬運或者儲存電動工具時，務必把轉向變換開關調整到中央的位置。如果不小心啟動起停開關，可能造成傷害。
使用合適的偵測器，以便找出隱藏著的電源線的位置。或者向當地的供電單位索取相關資料。鑄穿電線會造成火災並遭受電擊。損壞瓦斯管會引起爆炸。如果水管被刺穿了會導致財物損失。
擊緊輔助手柄。工作時要使用雙手握緊電動工具並且要確保立足穩固。使用雙手比較能夠握穩電動工具。
固定好工件。使用固定裝置或老虎鉅固定工件，會比用手持握工件更牢固。
在木材，金屬，陶材和塑料上進行無震動功能的正常鑰，以及摑轉螺絲時，必須使用無SDS-plus的工具
（例如帶圓柱柄的鑽頭）。上述工具必須配合快速夾頭或齒環夾頭一起使用。
此時夾頭已經自動鎖定。但是仍要抽拉夾頭檢查其是否已經正確套緊。
安装SDS-plus（四坑系統）工具：抽拉工具以確定它是否正確鎖緊了。
必須馬上更換損壞的防塵蓋。防塵蓋可以防止工作時的鑽孔廢塵侵入夾頭中。安裝工具時要小心，勿損壞防塵蓋。
含鉛的顔料以及某些木材、礦物和金屬的加工廢塵有害健康、可能造成過敏、讓操作者感染呼吸道疾病和/或罹癌。只有經過專業訓練的人員才能夠加工含石棉的物料。
- 盈可能使用适合物料的吸摩装置。
- 工作場所要保持空氣流通。
- 最好佩戴 P2 滤網等級的口罩。
請留心並遵守貴國和加工物料有關的法規。
避免讓工作場所堆積過多的塵垢。塵埃容易被點燃
為了節約能源，只在當您要使用機器時，才開動電動工具。
先關閉電動工具，然后再把工具放置在螺母／螺絲上。安裝在接頭上的工具如果仍繼續轉動，容易從螺絲頭上滑開。
如果安装在機器上的工具被夾住了，要關閉電動工具。擰松安裝在機器上的工具。
開動電動工具之前，先檢查安裝在機器上的工具是否能獨自由旋轉。開動機器時如果安裝在機器上的工具被卡住了，會產生高的反作用扭力。
等待電動工具完全靜止後才能夠放下機器。機器上的工具可能在工作中被夾住，而令您無法控制電動工具。
- 安裝蓄電池之前，先確定起停開關是否位在關閉的位置，以預防意外地開動電動工具。提攜電動工具時如果把手指按在起停開關上，或者安裝蓄電池時未關閉電動工具，都可能造成工作意外。
切勿打開蓄電池。可能造成短路
保護蓄電池免受高溫（例如長期日照），火焰，水和濕氣的侵害。有爆炸的危險。
如果蓄電池損壞了，或者未按照規定使用蓄電池，蓄電池中會散發出有毒蒸汽。工作場所必須保持空氣流通，如果身體有任何不適必須馬上就醫。蓄電池散發的蒸汽會刺激呼吸道。
本蓄電池只能配合博世的電動工具一起使用。這樣才能確保蓄電池不會過載。
只能使用博世原廠的蓄電池。電池的電壓必須和電動工具銘牌上規定的電壓相符。使用其他的蓄電池，例
中文|41
如仿制品，經過改造或其它品牌的蓄電池，有受傷的危險以及因為蓄電池爆炸而造成的財物損失。
交貨時蓄電池只完成部分充電，為了確保能夠發揮電池的最大功率，首度使用前必須把蓄電池放入充電器中充足電。
開讀充電器的使用說明書。
檢查是否已經正確地裝牢蓄電池。機器配備了兩段式鎮定。
尖锐物品（例如釘子或螺絲起子）或是外力皆有可能造成充電電池損壞，進而導致內部短路而發生電池起火、冒煙、爆炸或過熱等事故。
代表符號
以下的符號可以幫助您正確地使用本機器。請詳細閱讀各符號及它們的代表意思。正確了解各符號所代表的意思，可以幫助您更有把握更安全地操作本機器。
符號 含義
GBH180-LI：充電電池式錮擊電鑽打上灰色記號的部位：手柄（絕緣的握持位置）
物品代碼
閱讀所有的安全規章和說明
在電動工具上進行任何維修的工作之前，都必須先取出蓄电池。
佩戴防護手套
請佩戴耳罩
請佩戴護目鏡。
博世建議您使用容量至少3.0Ah的充電電池。
移動方向
符號 含義
反應方向
下一個處理步驟
正常鍙無震動功能
鑰鑰
擊
螺絲
正/逆轉功能
Vario-Lock
開動
關閉
小轉速 / 衝擊次數
大轉速 / 衝擊次數
蓄電池的電量指示燈
阻塞蓋
工具夾頭
U
額定電壓
ns
冲擊次數
E
合EPTA-Procedure
05/2009的規定
n額定轉速
木材
鋼
混凝土
磚牆
直径最大
重量符合EPTA-Procedure01:2014
LwA
聲功率水平
42|中文
| 符號 含義 | |
| LpA | 聲壓水平 |
| ah | 振動總值 |
| K 不確定系數 | |
| T1 | 充電時的容許環境溫度 |
| T2 | 運轉時*及存放狀態下的容許環境溫度 * 溫度 <0 °C時,性能受限 |
| 建議使用之充電電池 | |
| 建議使用的充電器 | |
供貨範圍
鑰鑰，輔助手柄和深度尺。
安装在機器上的工具以及圖表或說明上提到的附件，並不包含在基本供貨範圍中。
在本公司的附件清單中標列了完整的附件。
按照規定使用機器
本電動工具可以在混凝土、磚牆、和石材上進行震動鑽，而且也具備了簡單的鑿削功能。另外也可以使用本
電動工具在木材、金屬、陶材和塑料上進行無震動功能的正常鑽。您也可以使用本機器擇轉螺絲。
本電動工具的燈光是設計用於照明電動工具的工作範圍，並不適合用於居家照明。
技術性數據
本產品的技術數據列在本使用說明書76頁的表格中。
噪音／震動值
本產品的測量數據列於第76頁的表格中。
噪音強度是依照EN60745-2-6之規定而測得的數值。測得的振蕩總值 a_h （三向矢量總和）和不確定系數K符合EN60745-2-6。
本說明書中所載述的振動值皆是按照EN60745之標準測量程序測得，可與其他電動工具的規格直接進行比較。此數值亦適合用於初步評估振動負荷。
列示的振動值代表電動工具的主要用途。電動工具若是用於其他用途、使用不同的配件、使用非指定嵌件工具、或維護不當，皆可能造成振動值有所偏差。而使整個工作期間的振動負荷提高。
為能正確估算振動負荷，您應將工具關機或空轉的時間一併納入考量。這麽做可使整個工作期間的振動負荷降低。
另外請您制定一套安全措施，以免振動對操作者產生不良影響，例如：維護點動工具與嵌件工具、確保雙手保溫、適當地編排工作步驟。
安装和操作
以下表格顯示了在安裝和使用電動工具時的執行目的。表格中的圖形顯示了與執行目的相關的提示。因為用途不同所以會有不同的提示組合。請留心安全規章。
| 執行目的 圖片 請注意 頁數 | ||
| 轉動輔助手柄 | 1 77 | |
| 取出蓄電池 2 77 | ← | |
| 安裝蓄電池 | → | 3 77 |
中文|43
執行目的圖片請注意頁數
檢查蓄電池的充電狀況
478
安裝SDS-plus（四坑系統）工具
578
拆卸SDS-plus（四坑系統）工具
678
選擇操作功能和轉向
改變顔頭的位置（Vario-Lock）
779
設定鑽深X
980
安装集座管
10 81
開動 / 關閉和設定轉速 1181
選擇附件
82
維修和清潔
電動工具和通風間隙都必須保持清潔，這樣才能夠提高工作品質和安全性。
每次使用完畢後，都要清潔安裝在機器上的工具，工具的接頭，電動工具的通氣孔以及蓄電池的通氣孔。
顧客服務處和顧客咨詢中心
本公司顧客服務處負責回答有關本公司產品的修理，維護和備件的問題。以下的網頁中有爆炸圖和備件的資料：
www.bosch-pt.com
博世顧客咨詢團隊非常樂意為您解答有關本公司產品及附件的問題。
當您需要諮詢或訂購備用零組件時，請務必提供本產品型號銘牌上的10位項目編號。
台湾
台湾羅伯特博世股份有限公司
建國北路一段 90號6樓
台北市10491
電話：（02）2515 5388
傅真：(02)2516 1176
www.bosch-pt.com.tw
制造商地址：
Robert Bosch Power Tools GmbH
羅伯特·博世電動工具有限公司
70538 Stuttgart / GERMANY
70538 斯圖加特／德國
441n7n7n7
搬運
隨著機器一起供貨的鋰離子蓄電池必須受危險物品法規範。使用者無須另外使用保護包裝便可以運送該蓄電池。
但是如果將它交由第三者運送（例如：寄空運或委托運輸公司）則要使用特殊的包裝和標示。此時必須向危險物品專家請教有關寄送危險物品的相關事宜。
確定蓄電池的外殼未受損後，才可以寄送蓄電池。粘好未加蓋的觸點並包裝好蓄電池，不可以讓蓄電池在包裝中晃動。
必要時也得注意各國有關的法規。
處理廢棄物
必須以符合環保的方式，回收再利用損壞的電動工具，蓄電池，附件和廢棄的包裝材料。
不可以把電動工具和蓄電池／電池丟入一般的家庭垃圾中！
蓄電池／一般電池：
锂離子：請注意“搬運”段落中的指示，頁44。
保留修改權。
#
nunnnn nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
nna
nannnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
Bosch说我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为，我行为
Arah gerakan
Arah reaksi
Kegiatan berikut
Membor tanpa getaran
Membor pakai hamering
Memahat
Baut-baut
Putaran ke kanan/kiri
Vario-Lock
+212（0）522400409/+212（0）522400615：
service@outipro.ma:gjS
jJJI
U
julal aclial abioil
-06000a
+213(0)982400992:JU
+213(0)34201569:U
sav@siestal-dz.com:JgJxJXJy
Uwgi
JU
99-25 g jUgS UwGooJI.0.
jgi juJ uJ 2014
+21671428770:oljll
+21671354175:Uu≤LJl
sotel2@planet.tn:gjSJL
Joo
LlaJj5jo20a
LJ 1JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI JJI
gaiy jyj yj 1.
g jg gjglg jg jg jg jg jg jg jg jg
Lol dupu 8 uil auiy jlll bai |
6dall pssw y. Jlab21 Uio c l
duj pJn gI qo a2 n oaiy SsI
Lol swi Pn un ouba ayuysll .lae
.ogu uoiu w
Lac uai juiu ayaiyjSll oJy jucI
uuu uui aai jaiai jaii |jai cis 13
uus i g ai jaua uo uu g
uaue qg jgi ayai g gguu s Jai
AabwlgJusLg dai JdI g I
