用户手册 GST 90 BE Professional BOSCH

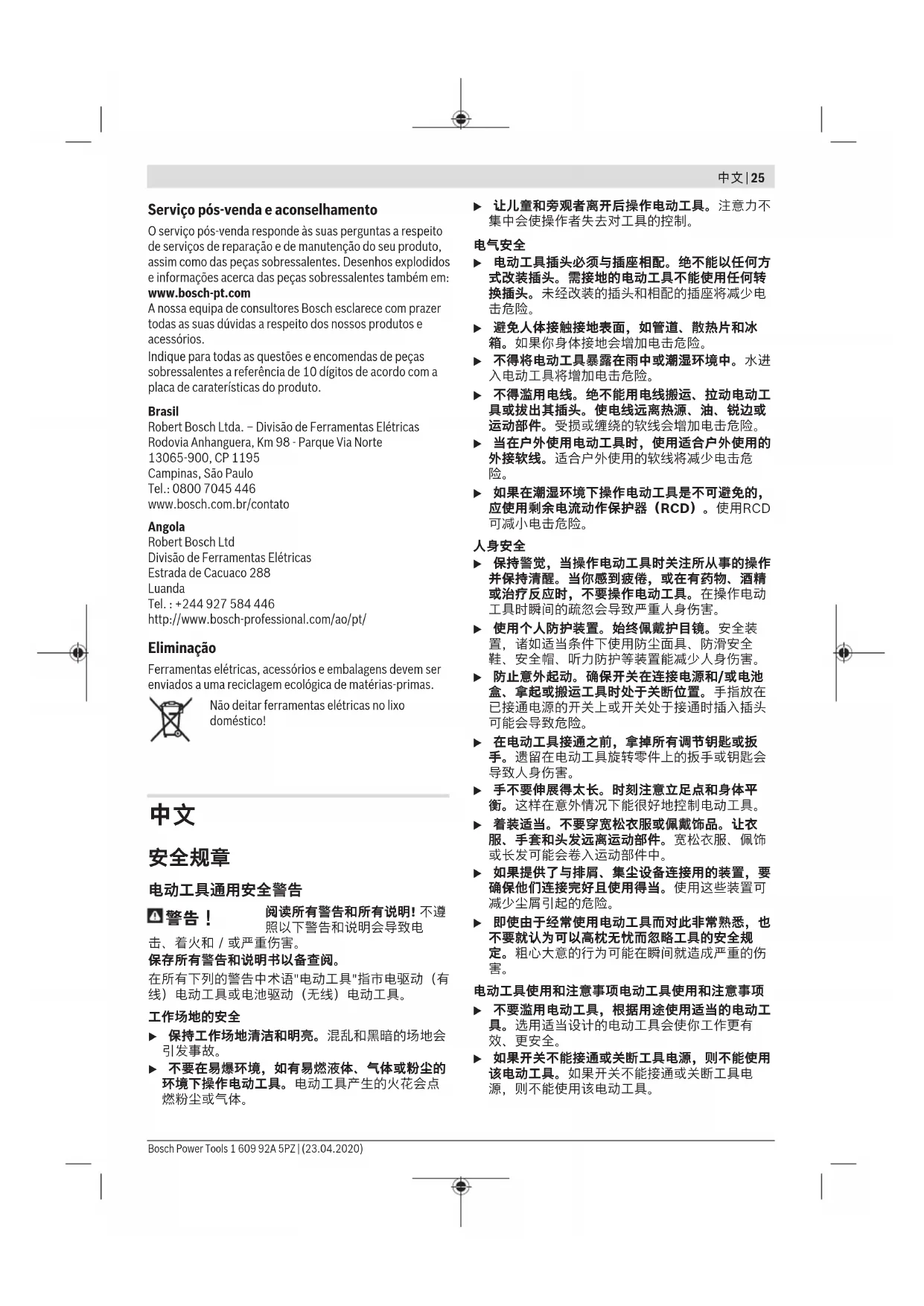

阅读所有警告和所有说明! 不遵 照以下警告和说明会导致电 击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语"电动工具"指市电驱动（有 线）电动工具或电池驱动（无线）电动工具。

u 保持工作场地清洁和明亮。混乱和黑暗的场地会 u 不要在易爆环境，如有易燃液体、气体或粉尘的 环境下操作电动工具。电动工具产生的火花会点

u 让儿童和旁观者离开后操作电动工具。注意力不 集中会使操作者失去对工具的控制。

u 电动工具插头必须与插座相配。绝不能以任何方 式改装插头。需接地的电动工具不能使用任何转 换插头。未经改装的插头和相配的插座将减少电

u 避免人体接触接地表面，如管道、散热片和冰 箱。如果你身体接地会增加电击危险。 u 不得将电动工具暴露在雨中或潮湿环境中。水进 入电动工具将增加电击危险。 u 不得滥用电线。绝不能用电线搬运、拉动电动工 具或拔出其插头。使电线远离热源、油、锐边或 运动部件。受损或缠绕的软线会增加电击危险。 u 当在户外使用电动工具时，使用适合户外使用的 外接软线。适合户外使用的软线将减少电击危

u 如果在潮湿环境下操作电动工具是不可避免的， 应使用剩余电流动作保护器（RCD）。使用RCD

u 保持警觉，当操作电动工具时关注所从事的操作 并保持清醒。当你感到疲倦，或在有药物、酒精 或治疗反应时，不要操作电动工具。在操作电动 工具时瞬间的疏忽会导致严重人身伤害。 u 使用个人防护装置。始终佩戴护目镜。安全装 置，诸如适当条件下使用防尘面具、防滑安全 鞋、安全帽、听力防护等装置能减少人身伤害。 u 防止意外起动。确保开关在连接电源和/或电池 盒、拿起或搬运工具时处于关断位置。手指放在 已接通电源的开关上或开关处于接通时插入插头

u 在电动工具接通之前，拿掉所有调节钥匙或扳 手。遗留在电动工具旋转零件上的扳手或钥匙会

u 手不要伸展得太长。时刻注意立足点和身体平 衡。这样在意外情况下能很好地控制电动工具。 u 着装适当。不要穿宽松衣服或佩戴饰品。让衣 服、手套和头发远离运动部件。宽松衣服、佩饰 或长发可能会卷入运动部件中。 u 如果提供了与排屑、集尘设备连接用的装置，要 确保他们连接完好且使用得当。使用这些装置可

u 即使由于经常使用电动工具而对此非常熟悉，也 不要就认为可以高枕无忧而忽略工具的安全规 定。粗心大意的行为可能在瞬间就造成严重的伤

电动工具使用和注意事项电动工具使用和注意事项 u 不要滥用电动工具，根据用途使用适当的电动工 具。选用适当设计的电动工具会使你工作更有

u 如果开关不能接通或关断工具电源，则不能使用 该电动工具。如果开关不能接通或关断工具电 源，则不能使用该电动工具。 Bosch Power Tools 1 609 92A 5PZ | (23.04.2020)26 | 中文 u 在进行任何调节、更换附件或贮存电动工具之 前，必须从电源上拔掉插头和/或使电池盒与工具 脱开。这种防护性措施将减少工具意外起动的危

u 将闲置不用的电动工具贮存在儿童所及范围之 外，并且不要让不熟悉电动工具或对这些说明不 了解的人操作电动工具。电动工具在未经培训的

u 保养电动工具。检查运动件是否调整到位或卡 住，检查零件破损情况和影响电动工具运行的其 他状况。如有损坏，电动工具应在使用前修理 好。许多事故由维护不良的电动工具引发。 u 保持切削刀具锋利和清洁。保养良好的有锋利切 削刃的刀具不易卡住而且容易控制。 u 按照使用说明书，考虑作业条件和进行的作业来 使用电动工具、附件和工具的刀头等。将电动工 具用于那些与其用途不符的操作可能会导致危

u 保持手柄和握持表面干燥、清洁、无油污。在突 发情况下，滑溜的手柄和握持表面无法确保安全

u 将你的电动工具送交专业维修人员，使用同样的 备件进行修理。 这样将确保所维修的电动工具的

u 在切削附件可能触及暗线或其自身软线之处进行 操作时，要通过绝缘握持面来握持工具。切削附 件碰到带电导线会使工具外露的金属零件带电从

u 使用夹箍或其他实用方式将加工件固定和支承到 一个稳定的平台上。 用手握住或用身体顶住加工 件会导致不稳定，从而引起失控。 u 双手必须远离锯割范围，手不可以握在工件下 端。如果不小心碰触了锯片可能被割伤。 u 先开动电动工具后再把工具放置在工件上切割。 如果电动工具被夹在工件中，会有反弹的危险。 u 注意锯割时把底盘正确安稳地放置。锯片如果歪 斜了，可能断裂或者造成反弹。 u 工作告一段落时，必须先关闭电动工具并等待机 器完全静止后，才可以从锯缝中拔出锯刀。如此 不但可以防止反弹，而且可以防止放置机器时发

u 等待电动工具完全静止后才能够放下机器。 机器 上的工具可能在工作中被夹住，而令您无法控制

u 只能使用未受损的功能正常的锯片。弯曲或变钝 的锯片可能断裂，对锯痕造成负面影响或导致反

u 关机后不可以侧压刀片来制止仍然继续转动的刀 片。锯刀可能因此受损、断裂或者造成反击。 u 使用合适的侦测装置侦察隐藏的电线，或者向当 地的相关单位寻求支援。 接触电线可能引起火灾 並让操作者触电。损坏了瓦斯管会引起爆炸。凿 穿水管不仅会造成严重的财物损失，也可能导致

请阅读所有安全规章和指示。不遵照以 下警告和说明可能导致电击、着火和/或

本机器可以在稳固的底垫上，进行切割、挖割。适 用的材料包括木材、塑胶、金属、陶片和橡胶等。 本机器不仅能够直锯，也可以锯弯角，最大弯角角 度可达45°。请使用本公司推荐的锯条。

机件的编号和电动工具详解图上的编号一致。 (1)

A) 图表或说明上提到的附件，并不包含在基本的供货范围 中。本公司的附件清单中有完整的附件供应项目。

毫米 10 最大切割角度（左/右） 度 45

EPTA-Procedure 01:2014 公斤 2.6

/II 所有参数适用于230伏的额定电压[U]，对于其他不同的电压 和国际规格，数据有可能不同。

u 在电动工具上进行所有操作之前都必须从插座上

u 安装或更换工具刀头时务必佩戴保护手套。工具 刀头非常锋利，长时间使用后会变热。

在本说明书的最后有锯片的一览表。请只安装单凸 轮轴（T型刀柄）的锯片。锯片长度不得超过预定锯

在狭小的弯角上锯割时要使用窄的锯片。 安装锯片（参见插图A） u 安装前，请清洁锯片的柄部。脏污的柄部无法牢

向前按压SDS杆(8) 直至限位并按住。推动锯 片(10)，使锯齿朝向切割方向，直至卡入锯片架 (13)。 在安装锯片时注意，锯片背位于导引轮(9)的槽内。 u 检查锯片是否牢固固定。松脱的锯片会从接头掉

取下锯片（参见插图B） 向前按压SDS杆(8) 直至限位，然后取下锯 片(10)。 防毛边压板（见图片 C） 防毛边压板 (14)（附件）可以在锯割木材时防止表 面裂开。防毛边压板只能用于特定的锯片类型，并 且只能用于0°锯角。使用防毛边压板锯切时，不得 向后移动底板 (5) 以靠近边缘锯切。 将防毛边压板 (14) 从下方压入底板 (5)。

含铅的颜料以及某些木材、矿物和金属的加工废尘 有害健康。机器操作者或者工地附近的人如果接 触、吸入这些废尘，可能会有过敏反应或者感染呼

某些尘埃（例如加工橡木或山毛榉的废尘）可能致 癌，特别是和处理 木材的添加剂（例如木材的防腐 剂等）结合之后。只有经过专业训练的人才能够加

– 尽可能使用适合物料的吸尘装置。 – 工作场所要保持空气流通。 – 最好佩戴P2滤网等级的口罩。 请留心并遵守贵国和加工物料有关的法规。 u 避免让工作场所堆积过多的尘垢。尘埃容易被点

盖罩（参见插图D） 将电动工具连接到集尘装置上前，请装好盖罩 (15)。 将盖罩(15) 放到电动工具上，以便支架卡入防割伤 装置(11)。 执行不需要集尘的操作或斜切时，请拆下盖 罩(15)。为此，将盖罩向前从防割伤装置(11) 上

连接集尘装置（参见插图E–F） 将抽吸套管(16)装到底板(5)的凹槽中。 注意抽吸套管上的凸轮应如图E 所示卡入电动工具

将集尘软管(17)（附件）插到抽吸套管(16)上。将 集尘软管(17)与吸尘器（附件）连接。 在本使用说明的末尾可以找到各种集尘器的连接概

为确保最佳集尘效果，如果可以的话，请安装防毛 边压板(14)。 连接好集尘装置后，请关闭锯屑吹净装置。 根据工件的物料选择合适的吸尘装置。 吸集可能危害健康、可能导致癌症或干燥的废尘 时，务必使用特殊的吸尘装置。

u 在电动工具上进行所有操作之前都必须从插座上

本机器有四个振荡档位，因此可以根据加工物料适 度配合锯割速度、锯割功率并产生最好的锯割效

使用调节杆 (7) 也能在运行期间调整振荡。 档位0 无振荡 档位I 小振荡 档位II 中振荡 档位III 大振荡 通过实际试验来确定各个应用的最佳振荡档位。以 下各设定建议仅供参考： – 振荡档位越小，甚至完全关闭振荡功能，锯缘越

– 在加工较薄的材料（例如板材）时请关闭振荡功

– 在加工硬纸材料（例如钢）时使用小振荡。 Bosch Power Tools 1 609 92A 5PZ | (23.04.2020)28 | 中文 – 锯割较软的材料或顺着木纹锯割木材时必须设定

调整斜切角度（参见插图G） 斜切角度在45°以下时，可将底板 (5) 向右或向左摆

斜切时，无法安装盖罩(15)、抽吸套管(16) 和防 毛边压板(14)。 – 将抽吸套管(16) 轻轻向下压，然后将其从底 板(5) 中拉出。 – 取下盖罩(15) 和防毛边压板(14)。 – 用内六角扳手(4) 松开螺栓 (19)，然后将底板 (5) 朝电源线方向轻移。 – 为精确调整斜切角度，请在0°和45°时从左右侧卡 住底板。根据刻度(18)，将底板(5) 摆动到所需 的位置。此外也可以使用量角规设定其它的角

– 然后沿锯片(10) 方向推动底板(5)，直至限位。 – 重新拧紧螺栓 (19)。 移动底板（参见插图G） 可向后移动底板 (5)，以便贴着边缘锯切。 松开螺栓 (19)，将底板 (5) 朝电源线方向推动，直

重新拧紧螺栓(19)。 仅可在斜切角度为0°时利用移动后的底板 (5) 锯 切。此外，不得使用带开圆器的平行限制器(22) （附件）及防毛边压板(14)。

利用锯屑吹净装置的气流可以清除切线上的锯屑。 接通锯屑吹净装置：加工像木材、塑料 等切屑去除量较大的材料时，请将开关 (6) 朝抽吸套管方向推动。 关闭锯屑吹净装置：在连接有集尘装置 的情况下加工金属时，请将开关 (6) 朝

u 注意电源电压！电源的电压必须和电动工具铭牌 上标示的电压一致。标记为230伏电动工具用220

u 请确保握住手柄时可以开启/关闭开关。 要 接通 电动工具，按压起停开关 (2)。 要 锁定 起停开关 (2)，按住起停开关并向左或向右 推动止动件 (1)。 要关闭电动工具，松开起停开关 (2)。起停开关 (2) 锁住时，请先按压，然后再松开。

可以无级调节已接通电动工具的冲击次数，视按压 起停开关 (2) 的力道程度决定。 以较小的力按压起停开关 (2)时，冲击次数较低。逐 渐在开关上加压，冲击次数也会跟着提高。 起停开关 (2) 锁定后，无法减少冲击次数。 利用冲击次数预选调节轮 (3) 也可以在运行过程中

正确的冲击次数必须视工件物料和工作状况而定。 唯有实际操作才能找出最合适的冲击次数。 起锯时，或者锯割塑料、铝片时最好降低冲击次

以小的冲击次数长期工作之后，电动工具会变得很 热。拆下锯片，让电动工具以最高冲击次数运作3分

u 在电动工具上进行所有操作之前都必须从插座上

u 当锯片被夹住时，请立即关闭电动工具。 u 锯割小的或薄的工件时必须使用牢固的垫架或者

锯切木材、刨花板、建筑材料等材料前应检查是否 有异物，比如钉子、螺栓等类似物质，如果有的

潜锯（见图片 H） u 在切入式锯切工艺中，仅允许加工软材料，比如 木材、石膏板等类似材料！ 潜锯时只能使用短的锯片。仅可在斜切角度为0°时

将电动工具底板 (5)的前边缘放到工件上，锯片 (10) 不要触碰到工件，然后接通。如果电动工具有 冲击次数设定功能的话，必须选择最高冲击次数。 用力地把电动工具压向工件，并让锯刀慢慢地潜入

底板 (5) 齐平地贴着工件后，就可沿着所需的切线

带开圆器的平行限制器（附件） 使用带开圆器的平行限制器 (22)（附件）进行加工 时，工件厚度不得超过30mm。 直线切割（见图片 I）：松开固定螺丝 (21)，将平 行限制器的刻度推过底板的导引 (20)。根据刻度尺 调整好需要的锯割宽度。拧紧固定螺丝 (21)。 开圆（见图片 J）：在待切割圆内的切线上钻一个 足以插入锯刀的孔。用铣刀或锉刀处理一下孔，以 便锯刀可以与切线齐平。 将固定螺丝 (21) 放到平行限制器的另一侧。通过底 板的导引 (20) 推动平行限制器的刻度。在工件待锯 切开口的中央位置钻一个孔。将定心尖 (23) 插入平 行限制器的内孔和钻好的孔中。根据底板内缘调整 半径的刻度值。拧紧固定螺丝 (21)。

锯割金属时由于物料会变热，必须沿着锯割线涂抹

u 在电动工具上进行所有操作之前都必须从插座上

1 609 92A 5PZ | (23.04.2020) Bosch Power Tools中文 | 29 u 电动工具和通气孔必须随时保持清洁，以确保工

如果必须更换连接线，务必把这项工作交给Bosch 或者经授权的Bosch电动工具顾客服务执行，以避 免危害机器的安全性能。 定期清洁锯片接头。此时必须先从电动工具中拆下 锯片，然后在平坦的表面上轻敲电动工具，以便抖

电动工具如果沾满污垢，可能会影响机器的功能。 因此，请勿从下方或在头顶上切割会产生大量粉尘

u 在某些极端使用环境下，如果可能的话一定要使 用吸尘器。经常吹除通气孔中的污垢，并且要使 用故障电流保护开关（PRCD）。加工金属时可 能在电动工具的内部堆积会导电的粉尘。这样可 能会影响电动工具的安全绝缘性能。 如果出尘口堵塞，请关闭电动工具，取下集尘设

适时地用一滴油润滑导引轮 (9)。 定期检查引导轮(9)。如果已磨损，必须让经过授权 的Bosch客户服务中心更换。

本公司顾客服务处负责回答有关本公司产品的修 理、维护和备件的问题。备件的展开图纸和信息也 可查看：www.bosch-pt.com 博世应用咨询团队乐于就我们的产品及其附件问题

询问和订购备件时，务必提供机器铭牌上标示的10

香港北角英皇道625号， 21楼 客户服务热线：+852 2101 0235 传真：+852 2590 9762 电子邮件： info@hk.bosch.com www.bosch-pt.com.hk

滨江区　滨康路567号 102/1F 服务中心 邮政编码：310052 电话：(0571)8887 5566 / 5588 传真：(0571)8887 6688 x 5566# / 5588# 电邮：bsc.hz@cn.bosch.com www.bosch-pt.com.cn

Robert Bosch Power Tools GmbH 罗伯特· 博世电动工具有限公司 70538 Stuttgart / GERMANY 70538 斯图加特 / 德国

必须以符合环保要求的方式回收再利用电动工具、

请勿将电动工具扔到生活垃圾中！ Bosch Power Tools 1 609 92A 5PZ | (23.04.2020) 产品中有害物质的名称及含量

X O O O O O 本表格依据SJ/T11364 的规定编制。 O: 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572 规定的限量要求以下。 X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572 规定的限量要求。且目前业界没 有成熟的替代方案，符合欧盟RoHS 指令环保要求。 ① 适用于采用电源线连接供电的产品。 ② 适用于采用充电电池供电的产品。 产品环保使用期限内的使用条件参见产品说明书。30 | 繁體中文

請詳讀工作臺及電動工具的所 有安全警告與使用說明。若不 遵照以下列出的指示，將可能導致電擊、著火和／

保存所有警告和說明書以備查閱。 在所有警告中，「電動工具」此一名詞泛指：以市 電驅動的（有線）電動工具或是以電池驅動的（無

u 保持工作場地清潔和明亮。混亂和黑暗的場地會 u 不要在易爆環境，如有易燃液體、氣體或粉塵的 環境下操作電動工具。電動工具產生的火花會點

u 讓兒童和旁觀者離開後操作電動工具。注意力不 集中會使您失去對工具的控制。

u 電動工具插頭必須與插座相配。 絕不能以任何方 式改裝插頭。 需接地的電動工具不能使用任何轉 換插頭。未經改裝的插頭和相配的插座將減少電

u 避免人體接觸接地表面，如管道、散熱片和冰 箱。如果您身體接地會增加電擊危險。 u 不得將電動工具暴露在雨中或潮濕環境中。水進 入電動工具將增加電擊危險。 u 不得濫用電線。 絕不能用電線搬運、拉動電動工 具或拔出其插頭。 使電線遠離熱源、油、銳利邊 緣或移動零件。受損或纏繞的軟線會增加電擊危

u 當在戶外使用電動工具時，使用適合戶外使用的 延長線。適合戶外使用的軟線，將減少電擊危

u 如果在潮濕環境下操作電動工具是不可避免的， 應使用剩餘電流動作保護器（RCD）。使用RCD

u 保持警覺，當操作電動工具時關注所從事的操作 並保持清醒。 當您感到疲倦，或在有藥物、酒精 或治療反應時，不要操作電動工具。在操作電動 工具時瞬間的疏忽會導致嚴重人身傷害。 u 使用個人防護裝置。 始終佩戴護目鏡。安全裝 置，諸如適當條件下使用防塵面具、防滑安全 鞋、安全帽、聽力防護等裝置能減少人身傷害。 u 防止意外起動。 確保開關在連接電源和／或電池 盒、拿起或搬運工具時處於關閉位置。手指放在 已接通電源的開關上或開關處於接通時插入插頭

u 在電動工具接通之前，拿掉所有調節鑰匙或扳 手。遺留在電動工具旋轉零件上的扳手或鑰匙會

u 手不要伸展得太長。 時刻注意立足點和身體平 衡。這樣在意外情況下能很好地控制電動工具。 u 著裝適當。 不要穿寬鬆衣服或佩戴飾品。 讓您的 衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長 髮可能會捲入運動部件中。 u 如果提供了與排屑、集塵設備連接用的裝置，要 確保他們連接完好且使用得當。使用這些裝置可

u 切勿因經常使用工具所累積的熟練感而過度自 信，輕忽工具的安全守則。任何一個魯莽的舉動 都可能瞬間造成人員重傷。 電動工具使用和注意事項 u 不要濫用電動工具， 根據用途使用適當的電動工 具。選用適當設計的電動工具會使您工作更有

u 如果開關不能開啟或關閉工具電源，則不能使用 該電動工具。不能用開關來控制的電動工具是危

u 在進行任何調整、更換配件或貯存電動工具之 前，必須從電源上拔掉插頭並／或取出電池盒。 這種防護性措施將減少工具意外起動的危險。 u 將閒置不用的電動工具貯存在兒童所及範圍之 外，並且不要讓不熟悉電動工具或對這些說明不 瞭解的人操作電動工具。電動工具在未經培訓的

u 保養電動工具與配備。 檢查運動件是否調整到位 或卡住，檢查零件破損情況和影響電動工具運行 的其他狀況。 如有損壞，電動工具應在使用前修 理好。許多事故由維護不良的電動工具引發。 u 保持切削刀具鋒利和清潔。保養良好的有鋒利切 削刃的刀具不易卡住而且容易控制。 u 按照使用說明書，考慮作業條件和進行的作業來 使用電動工具、配件和工具的刀頭等。將電動工 具用於那些與其用途不符的操作可能會導致危

u 把手及握持區應保持乾燥、潔淨，且不得沾染任 何油液或油脂。易滑脫的把手及握持區將無法讓 您在發生意外狀況時安全地抓緊並控制工具。

u 將您的電動工具送交專業維修人員，必須使用同 樣的備件進行更換。這樣將確保所維修的電動工

1 609 92A 5PZ | (23.04.2020) Bosch Power Tools繁體中文 | 31

u 進行作業時，負責進行切割的配件可能會碰觸到 隱藏的配線或電動工具的電線，請從絕緣握把處 拿持電動工具。負責進行切割的配件若是觸及 「導電」電線，可能導致電動工具外露的金屬部 件「導電」，進而使操作人員遭受電擊。 u 請用夾具或其他可行方式將工件穩固地架在可靠 平台上。用手握持工件或將它貼靠在您身上會因 無法確實固定而導致失控。 u 雙手必須遠離鋸割範圍，手不可以握在工件下 端。如果不小心碰觸了鋸片可能被割傷。 u 先啟動電動工具後再把工具放置在工件上切割。 如果電動工具被夾在工件中，會有反彈的危險。 u 請注意：進行鋸切時，請將底座穩固地貼靠在平 面上。鋸片如果歪斜，則可能斷裂或造成反彈。 u 工作告一段落時，必須先關閉電動工具並等待機 器完全靜止後，才可以從鋸縫中抽出鋸刀。如此 不但可以防止反彈，而且可以防止放置機器時發

u 必須等待電動工具完全靜止後才能將它放下。嵌 件工具可能卡住而使電動工具失控。 u 只能使用未受損、功能正常的鋸片。彎曲或變鈍 的鋸片可能斷裂，對鋸痕造成負面影響或導致反

u 關機後不可以側壓刀片來制止仍然繼續轉動的刀 片。鋸刀可能因此受損、斷裂或者造成反彈。 u 使用合適的偵測裝置偵察隱藏的電線，或者向當 地的相關單位尋求支援。接觸電線可能引起火災 並讓操作者觸電。若損壞瓦斯管會引起爆炸。鑿 穿水管不僅會造成嚴重的財物損失，也可能導致

請詳讀所有安全注意事項和指示。如未 遵守安全注意事項與指示，可能導致火 災、人員遭受電擊及／或重傷。 請留意操作說明書中最前面的圖示。

本機器可以在穩固的底墊上，進行切割、挖割。適 用的材料包括木材、塑膠、金屬、陶片和橡膠等。 本機器不僅可鋸直線，它還能鋸曲線，其最大斜鋸 角可達 45°。請使用本公司推薦的鋸片片。

機件的編號和電動工具詳解圖上的編號一致。 (1)

(8) 用以退出鋸片的 SDS 扳片 (9)

A) 圖表或說明上提到的配件，並不包含在基本的供貨範圍 中。本公司的配件清單中有完整的配件供應項目。

mm 20 – 在鋼材上（非合金） mm 10

/II 本說明書提供的參數是以 230 伏特為依據，於低電壓地區，

u 維修電動工具或換裝零、配件之前，務必從插座

u 安裝或更換嵌件工具時務必穿戴防護手套。嵌件 工具極為銳利，而且長時間使用後可能發燙。

本說明書的最後面另外刊錄了建議使用之鋸片一覽 表。僅能裝入單耳柄鋸片（T 柄鋸片）。鋸片長度

Bosch Power Tools 1 609 92A 5PZ | (23.04.2020)32 | 繁體中文 在狹小的彎角上鋸切時應要使用窄型鋸片。 安裝鋸片 (請參考圖A) u 請於裝入前清潔鋸片柄部。柄部若髒污即無法牢

將 SDS 扳片(8) 往前推到底，並將它固定在這個位 置上不要鬆開。使鋸片(10) 的鋸齒朝鋸切方向，然 後將它推入，直至卡進鋸片接頭 (13) 內。 安裝鋸片時請注意：鋸片刀背要架在導引輪 (9) 的

u 檢查鋸片是否已經裝牢。鬆動的鋸刀可能掉落並

卸下鋸片（請參考圖B） 將 SDS 扳片(8) 往前推到底，然後取出鋸 片(10)。 防毛邊壓板（請參考圖 C） 防毛邊壓板 (14)（配件）可在鋸切木材時防止工件 表面被扯裂。防毛邊壓板僅適用於特定種類的鋸 片，且鋸角必須為 0°。使用防毛邊壓板進行鋸切 時，不得將底座 (5) 往後移動在接近邊緣處進行鋸

從下方將防毛邊壓板 (14) 壓進底座 (5) 內。

含鉛顏料、部分木材種類、礦石和金屬的加工廢塵 有害健康。機器操作者或施工現場附近的人員如果 接觸、吸入這些廢塵，可能會引發過敏反應或感染

某些塵埃（例如加工橡木或山毛櫸的廢塵）可能致 癌，特別是與處理木材的添加劑（例如木材的防腐 劑等）結合之後。唯有受過專業訓練的人才能夠進

– 儘可能使用適合物料的吸塵裝置。 – 工作場所要保持空氣流通。 – 建議佩戴 P2 過濾等級的口罩。 請留意並遵守貴國的物料加工相關法規。 u 避免讓工作場所堆積過多的塵垢。塵埃容易被點

保護遮罩（請參考圖D） 為本電動工具連接吸塵裝置之前，請先安裝保護遮 罩 (15)。 將保護遮罩(15) 套在電動工具上，使固定座卡入至 防割傷裝置(11) 上。 進行不需吸塵之作業或是進行斜鋸時，請取下保護 遮罩(15)。此時，請您將保護遮罩往前從防割傷裝 置(11) 上拔下。 連接吸塵裝置（請參考圖E−F） 將吸塵接管(16) 插入底座的開口(5) 內。 請注意：吸塵接管上的凸塊應如圖E 所示，卡進電

將吸塵管 (17) （配件）插到吸塵接管 (16) 上。將 吸塵管 (17) 與吸塵器連接起來（配件）。 本手冊於結尾處另外刊錄了連接不同類型吸塵器的

為確保獲取最佳吸塵效果，如有可能請儘量裝上防 毛邊壓板 (14)。 若已連接吸塵裝置，請將鋸屑噴吹裝置關掉。 根據工件材質選擇合適的吸塵器。 吸集可能危害健康、可能致癌或乾燥的廢塵時，務

u 維修電動工具或換裝零、配件之前，務必從插座

本機器有四個振蕩檔位，可根據加工物料適度調整 鋸切速度、鋸切功率並產生最好的鋸切效果。 即使是在工具運作期間，亦可利用調整桿 (7) 調整

檔位 0 無振蕩 檔位 I 小振蕩 檔位 II 中振蕩 檔位 III 大振蕩 需實際操作才能試出各種應用的理想振蕩檔位。以

– 振蕩檔位越小，甚至是將振蕩功能完全關閉，鋸

– 加工薄片型材料時（例如金屬片），請關閉振蕩

– 在硬質材料（例如鋼材）上作業時，請使用低檔

– 鋸切軟質材料，或順著木紋鋸切木材時，您可將 振蕩調至最大進行加工。 調整斜鋸角（請參考圖G） 底座 (5) 可往右或往左翻旋至最大 45°，以進行斜

進行斜鋸時，不可使用保護遮罩(15)、吸塵接 管(16) 以及防毛邊壓板(14)。 – 請將吸塵接管(16) 稍微往下推，然後將它從底 座(5) 中拔出。 – 取下保護遮罩(15) 和防毛邊壓板(14)。 – 用內六角扳手(4) 鬆開螺栓 (19)，將底座 (5) 輕

– 底座左右兩側設有 0° 和 45° 的卡止點，可讓您 精準設定斜鋸角。請依照刻度(18) 將底座(5) 移 擺至所需位置。此外也可以使用量角規設成其它

– 接著再將底座(5) 往鋸片(10) 方向推到底。 – 將螺栓 (19) 重新旋緊。 移動底座（請參考圖G） 在接近邊緣處進行鋸切時，可將底座 (5) 往後移

鬆開螺栓 (19)，將底座 (5) 往電源線方向推到底。 將螺栓 (19) 重新旋緊。 1 609 92A 5PZ | (23.04.2020) Bosch Power Tools繁體中文 | 33 底座 (5) 移位後，僅能以 0° 斜鋸角進行鋸切。此 外，也不得使用附帶割圓輔助器的平行擋塊 (22) （配件）以及防毛邊壓板 (14)。

利用鋸屑噴吹裝置的氣流，即可讓鋸切線保持乾

啟動鋸屑噴吹裝置：在塵屑生成量大的 木材、塑膠等類似材料上進行加工時， 請將開關 (6) 往吸塵接管方向推。 關閉鋸屑噴吹裝置：當您在金屬材料上 進行加工或是已連接吸塵裝置時，請將 開關 (6) 往鋸片方向推。

u 請注意電源電壓！電源的電壓必須和電動工具銘 牌上標示的電壓一致。標示為 230V 的電動工具 亦可接上 220V 電源。

u 請確定您不用放開把手，就能操作起停開關。 若要啟動電動工具：按下起停開關 (2)。 若要固定起停開關 (2) 的位置，請將它按住不放並 同時將鎖扣 (1) 往右或往左推。 若要關閉電動工具，放開起停開關 (2) 即可。起停 開關 (2) 的位置若是已被鎖定，請按一下該開關然

您可為已啟動的電動工具無段調控轉速，衝擊次數 是由按壓起停開關 (2) 的深度而定。 輕按起停開關 (2) 時，衝擊次數較少。按得越緊衝

起停開關 (2) 的位置被鎖定時，將無法調降衝擊次

利用衝擊次數設定轉鈕 (3)，即可按照需求預設衝擊 次數並於工具運作期間變更。 正確的衝擊次數必須視工件物料和工作狀況而定。 唯有實際操作才能找出最合適的衝擊次數。 將鋸片放到工件上時c以及鋸切塑膠、鋁片時，建議

以較少的衝擊次數長時間加工後，電動工具會變得 很熱。拆下鋸片，讓電動工具以最高衝擊次數運作 3 分鐘以加速冷卻。

u 維修電動工具或換裝零、配件之前，務必從插座

u 如果鋸片被夾住了，請立刻關閉電動工具的電

u 鋸切小的或薄的工件時必須使用牢固的墊架或者

在鋸進木材、塑合板、建材等物的內部前，請先確 認有無異物（例如鐵釘、螺栓等），如有必要請將

潛鋸（請參考圖 H） u 僅加工木材、石膏板等這類的軟性材料時可進行

潛鋸時只能使用短型鋸片。僅能以 0° 斜鋸角進行潛

將電動工具的底座 (5) 前緣放到工件上，但不要讓 鋸片 (10) 接觸到工件，然後啟動機器。如果電動工 具備衝擊次數調控功能的話，必須選擇最高衝擊次 數。用力地把電動工具壓向工件，並讓鋸片慢慢地

待底座 (5) 完全貼靠在工件上的時候，便立刻沿著 預計完工的鋸割線繼續鋸切。 附帶割圓輔助器的平行擋塊（配件） 使用具有割圓輔助器的平行擋塊 (22)（配件）時， 工件厚度不可超過 30 mm。 平行鋸切（請參考圖 I）：鬆開止付螺絲 (21)，然 後沿著底座上的導軌 (20) 移動平行擋塊的刻度尺。 根據刻度調整好所需鋸切寬度。旋緊止付螺絲 (21)。 割圓（請參考圖 J）：沿著待鋸圓形內側的鋸割線 上鑽孔，此孔的寬度應要足以讓鋸片穿過。用銑刀 或銼刀加工鑽孔，使鋸片能夠對齊鋸割線。 在平行擋塊的另一側上裝上止付螺絲 (21)。沿著底 座上的導軌 (20) 移動平行擋塊的刻度尺。在挖鋸範 圍的中央位置鑽孔。將圓心尖端 (23) 穿過平行擋塊 的內側開口後，插進之前鑽出的鑽孔。根據底座內 緣上的刻度調整好挖鋸範圍的半徑。旋緊止付螺絲 (21)。

鋸切金屬時由於物料會變熱，必須在鋸割線上塗抹

u 維修電動工具或換裝零、配件之前，務必從插座

u 電動工具和通風口都必須保持清潔，這樣才能夠 提高工作品質和安全性。 如果必須更換連接線，請務必交由 Bosch 或者經授 權的 Bosch 電動工具顧客服務執行，以避免危害機

定期清潔鋸片接頭。此時必須先從電動工具中拆下 鋸片，並且在平坦表面上輕敲電動工具，以便抖落

電動工具如果沾滿污垢，可能會影響機器性能。請 勿從下方或從高於頭部的位置鋸切會生成大量粉塵

u 在某些極端操作環境下，如果有可能請務必使用 吸塵裝備。時常將通氣孔上累積的塵垢噴吹乾 淨，並在前端加設漏電斷路器（PRCD）。加工 金屬時電動工具內部可能堆積會導電的廢塵。這 樣可能會影響電動工具的安全絕緣性能。 如果出屑口堵塞，請關閉電動工具、取下吸塵裝置

Bosch Power Tools 1 609 92A 5PZ | (23.04.2020)34 | ไทย 適時地用一滴油潤滑導引輪 (9)。 定期檢查導引輪 (9)。如果確定導引輪已經損壞，必 須把機器交給經過授權的 Bosch 客戶服務中心更換

顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的維 修、維護和備用零件的問題。以下的網頁中有分解 圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用 諮詢小組很樂意為您提供協助。 當您需要諮詢或訂購備用零件時，請務必提供本產 品型號銘牌上 10 位數的產品機號。 中國香港和澳門特別行政區

香港北角英皇道625號21樓 客戶服務熱線：+852 2101 0235 傳真：+852 2590 9762 電子郵件： info@hk.bosch.com www.bosch-pt.com.hk

台灣羅伯特博世股份有限公司 建國北路一段90 號6 樓 台北市10491 電話: (02)77342588 傳真: (02)25161176 www.bosch-pt.com.tw

Robert Bosch Power Tools GmbH 羅伯特· 博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特/ 德國

必須以符合環保的方式，回收再利用損壞的機器、 配件和廢棄的包裝材料。 不可以把電動工具丟入一般的家庭垃圾
