PANDUAN PENGGUNA GST 90 BE Professional BOSCH

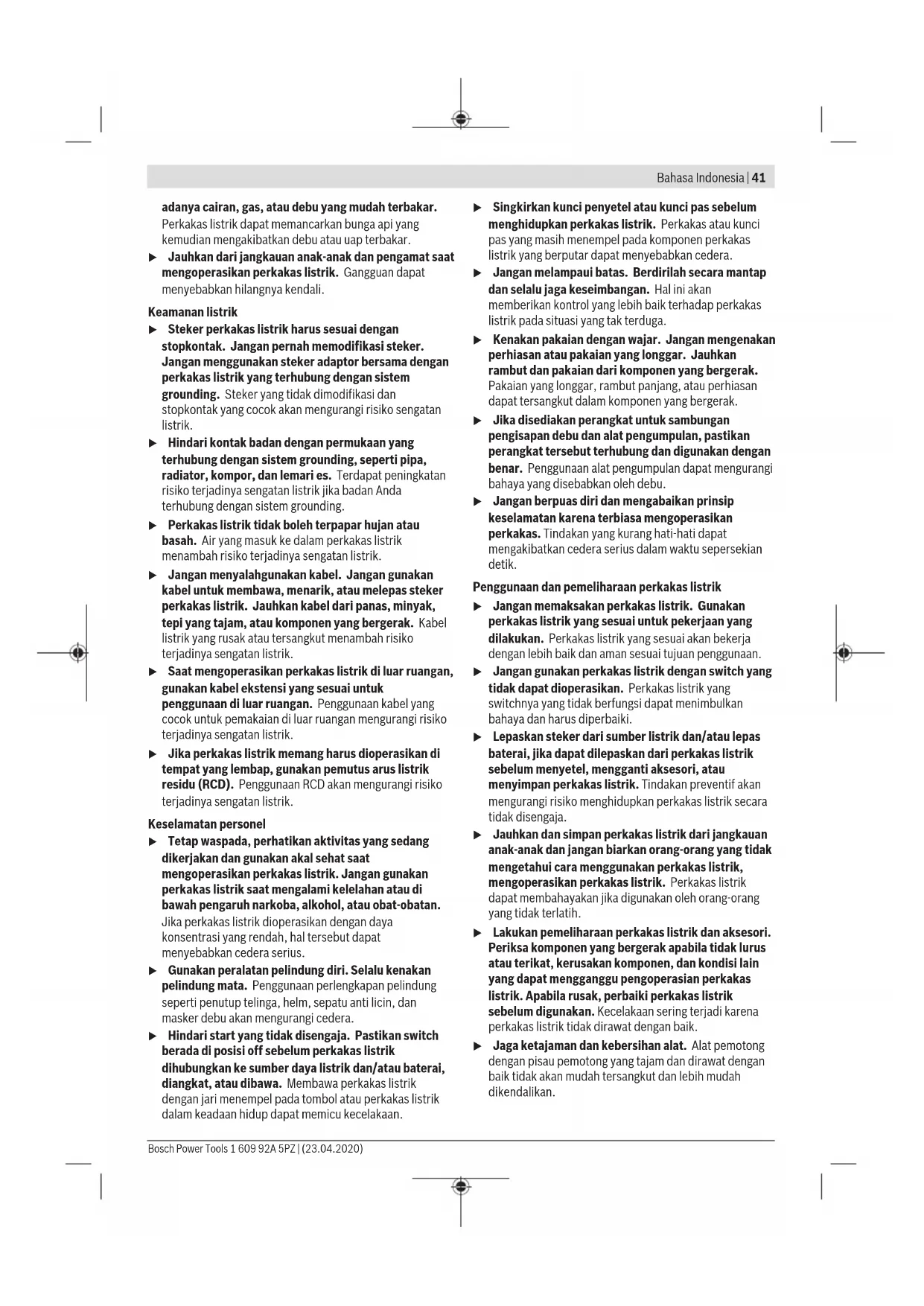

โทรศัพท์ 02 7587555 โทรสาร 02 7587525 การกำจัดขยะ เครื่องมือไฟฟ้า อุปกรณ์ประกอบ และหีบห่อ ต้องนำ ไปแยกประเภทวัสดุเพื่อการรีไซเคิลที่เป็นมิตรต่อสิ่งแวดล้อม อย่าทิ้งเครื่องมือไฟฟ้าลงในขยะครัวเรือน! Bahasa Indonesia Petunjuk Keselamatan Petunjuk keselamatan umum untuk perkakas listrik PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius. Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang. Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel). Keamanan tempat kerja u Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. u Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti 1 609 92A 5PZ | (23.04.2020) Bosch Power ToolsBahasa Indonesia | 41 adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar. u Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali. Keamanan listrik u Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menggunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik. u Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding. u Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik. u Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik. u Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik. u Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik. Keselamatan personel u Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius. u Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera. u Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan. u Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera. u Jangan melampaui batas. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga. u Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak. u Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu. u Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik. Penggunaan dan pemeliharaan perkakas listrik u Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan. u Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki. u Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja. u Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih. u Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik. u Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan. Bosch Power Tools 1 609 92A 5PZ | (23.04.2020)42 | Bahasa Indonesia u Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya. u Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga. Servis u Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik. Petunjuk Keselamatan untuk Mesin Jigsaw u Pegang perkakas listrik pada permukaan gagang isolator saat digunakan karena aksesori pemotong dapat saja bersentuhan dengan kabel yang tidak terlihat atau kabelnya sendiri. Aksesori pemotong yang bersentuhan dengan kabel yang dialiri listrik dapat menyebabkan bagian logam perkakas listrik yang terbuka dialiri listrik sehingga berisiko mengakibatkan sengatan listrik pada operator. u Gunakan penjepit atau cara lain yang praktis untuk mengamankan dan menopang benda kerja pada permukaan yang stabil. Benda kerja dapat goyah atau kehilangan kendali jika dipegang dengan tangan atau ditahan dengan tubuh Anda. u Jauhkan tangan Anda dari area penggergajian. Jangan menjangkau ke bawah benda kerja. Bersentuhan dengan mata gergaji dapat mengakibatkan cedera. u Hidupkan terlebih dahulu perkakas listrik, kemudian perkakas listrik didekatkan pada benda kerja. Jika tidak, terdapat bahaya sentakan jika alat kerja tersangkut dalam benda yang dikerjakan. u Pastikan pelat kaki terletak dengan aman selama penggergajian. Mata gergaji yang tersangkut dapat patah atau mengakibatkan terjadinya sentakan. u Matikan perkakas listrik setelah pekerjaan menggergaji selesai dan tunggu hingga mata gergaji berhenti bergerak, kemudian keluarkan mata gergaji dari jalur pemotongan. Dengan demikian, sentakan dapat dihindari dan perkakas listrik dapat diletakkan dengan aman. u Sebelum meletakkan perkakas listrik, tunggulah hingga perkakas berhenti berputar. Alat kerja dapat tersangkut dan menyebabkan perkakas listrik tidak dapat dikendalikan. u Gunakanlah hanya mata gergaji yang tidak rusak dan mulus. Mata gergaji yang melengkung atau tidak tajam dapat patah, membuat potongan tidak bagus, atau mengakibatkan sentakan. u Setelah perkakas listrik dimatikan, jangan melakukan pengereman dengan cara menekankan mata gergaji pada sisinya. Hal tersebut dapat mengakibatkan mata gergaji menjadi rusak, patah, atau mengakibatkan sentakan. u Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan kerusakan barang-barang atau dapat mengakibatkan kontak listrik. Spesifikasi produk dan performa Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat. Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian. Tujuan penggunaan Perkakas listrik ini cocok untuk pemotongan kayu, bahan sintetik, logam, pelat keramik dan karet. Perkakas ini cocok untuk pemotongan lurus dan melengkung dengan sudut pemotongan hingga 45°. Perhatikan petunjuk-petunjuk untuk penggunaan pisau gergaji. Ilustrasi komponen Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar. (1) Pengunci tombol on/off (2) Tombol on/off (3) Selektor penyetelan awal kecepatan pemotongan (4) Kunci L (5) Pelat dasar (6) Switch untuk alat blower serbuk gergaji (7) Tuas pengatur osilasi (8) Tuas SDS pembuka kunci mata gergaji (9) Rol pemandu (10) Mata gergaji

(22) Mistar sejajar dengan pemotong bundar

Aksesori yang ada pada gambar atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami. Data teknis Mesin jigsaw GST 90 BE Nomor seri 3601E8F0.. Kontrol kecepatan pemotongan

500–3100 Pemotongan mm 26 Kedalaman pemotongan maks. – pada kayu mm 90 – pada aluminium mm 20 – pada baja (non-alloy) mm 10 Sudut pemotongan (kiri/ kanan) maks. ° 45 Berat sesuai dengan EPTA-Procedure 01:2014 kg 2,6 Tingkat perlindungan /II Data-data berlaku untuk tegangan nominal [U] 230V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa berlainan. Cara memasang u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. Memasang/mengganti pisau gergaji u Pakailah sarung tangan pelindung saat memasang atau mengganti alat sisipan. Alat sisipan sangat tajam dan dapat memanas jika digunakan dalam waktu yang lama. Memilih pisau gergaji Lihat ikhtisar pisau gergaji yang disarankan di akhir petunjuk ini. Hanya pasang pisau gergaji dengan pisau gergaji (berbentuk T). Pisau gergaji sebaiknya tidak lebih panjang daripada yang diperlukan untuk pemotongan yang hendak dikerjakan. Untuk menggergaji lekukan, gunakanlah pisau gergaji yang tidak lebar. Memasang mata gergaji (lihatgambarA) u Bersihkan batang mata gergaji sebelum dipasang. Batang yang kotor tidak dapat dipasang dengan aman. Tekan dan tahan tuas SDS(8) ke depan hingga maksimal. Geser mata gergaji(10) dengan gerigi menghadap ke arah pemotongan hingga terkunci pada dudukan mata gergaji (13). Pastikan saat memasang mata gergaji, punggung mata gergaji terletak pada alur rol pemandu (9). u Pastikan pisau gergaji terpasang kencang. Pisau gergaji yang tidak kencang dapat terlepas dan mencederai Anda. Melepaskan mata gergaji (lihatgambarB) Tekan tuas SDS(8) ke depan hingga maksimal, lalu lepaskan mata gergaji(10). Pelindung serpihan (lihat gambarC) Pelindung serpihan (14) (aksesori) dapat melindungi permukaan agar tidak robek saat memotong kayu. Pelindung serpihan hanya dapat digunakan dengan jenis pisau gergaji yang sesuai dan hanya dengan sudut pemotongan 0°. Pelat dasar (5) tidak boleh dipindahkan ke belakang untuk pemotongan tepi saat memotong dengan pelindung serpihan. Tekan pelindung serpihan (14) dari bawah ke dalam pelat dasar (5). Pengisapan debu/serbuk Debu dari bahan-bahan seperti cat yang mengandung timbal, beberapa jenis kayu, bahan mineral dan logam dapat berbahaya bagi kesehatan. Menyentuh atau menghirup debu tersebut dapat mengakibatkan reaksi alergi dan/atau penyakit saluran pernapasan bagi pengguna atau orang yang berada di dekatnya. Beberapa debu tertentu seperti misalnya debu kayu pohon ek atau pohon fagus silvatica dianggap dapat mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan- bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli. – Gunakanlah hanya pengisap debu yang cocok untuk mengisap bahan yang dikerjakan. – Pastikan terdapat ventilasi udara yang baik di tempat kerja. – Dianjurkan untuk memakai masker anti debu dengan filter kelas P2. Taatilah peraturan-peraturan untuk bahan-bahan yang dikerjakan yang berlaku di negara Anda. u Hindari debu yang banyak terkumpul di tempat kerja. Debu dapat tersulut dengan mudah. Kap pelindung debu (lihatgambarD) Pasang kap pelindung debu (15) sebelum perkakas listrik disambungkan pada pengisapan debu. Pasang kap pelindung debu(15) pada perkakas listrik sehingga penopang terkunci pada pelindung dari sentuhan tangan atau jari(11). Lepaskan kap pelindung debu(15) untuk pengoperasian tanpa pengisapan debu serta untuk pemotongan sudut Bosch Power Tools 1 609 92A 5PZ | (23.04.2020)44 | Bahasa Indonesia (mitre). Tarik kap pelindung debu dari pelindung sentuhan tangan atau jari(11) ke depan. Menyambungkan pengisapan debu (lihatgambarE–F) Pasang sambungan pengisapan(16) pada celah pelat dasar(5). Pastikan bahwa pin pada sambungan pengisapan terkunci di dalam celah perkakas listrik yang sesuai seperti yang ditunjukkan pada gambarE. Pasang slang pengisap (17) (aksesori) pada sambungan pengisapan (16). Hubungkan slang pengisap (17) dengan pengisap debu (aksesori). Ikhtisar mengenai sambungan pada pengisap debu yang berbeda dapat ditemukan pada bagian akhir panduan ini. Jika memungkinkan, gunakan pelindung serpihan (14) untuk pengisapan yang optimal. Nonaktifkan alat blower serbuk gergaji jika pengisapan debu telah disambungkan. Mesin pengisap debu harus sesuai dengan material yang dikerjakan. Gunakan mesin pengisap khusus saat melakukan pengisapan debu yang kering dan dapat membahayakan kesehatan serta memicu kanker. Penggunaan Mode pengoperasian u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. Menyetel osilasi Osilasi yang bisa diatur dalam empat tingkatan memungkinkan penyesuaian kecepatan pemotongan, daya pemotongan dan hasil pemotongan yang optimal pada material kerja. Dengan tuas pengatur (7) osilasi dapat diatur selama pengoperasian. Level 0 tanpa osilasi Level I osilasi kecil Level II osilasi menengah Level III osilasi besar Tingkatan osilasi yang optimal untuk masing-masing penggunaan dapat ditentukan dengan cara uji coba. Perhatikan saran-saran berikut: – Semakin rendah tingkat osilasi disetel atau osilasi dimatikan, semakin halus dan bersih tepi potongan. – Matikan osilasi saat mengerjakan material tipis (misalnya pelat logam). – Operasikan dengan osilasi kecil pada material keras (misalnya baja). – Jika mengerjakan material lunak dan memotong kayu mengikuti serat, gunakan osilasi maksimal. Mengatur sudut pemotongan (lihatgambarG) Pelat dasar (5) dapat diputar ke kanan atau kiri untuk pemotongan miring hingga 45°. Kap pelindung debu(15), sambungan pengisapan(16) dan pelindung serpihan(14) tidak dapat digunakan saat pemotongan sudut dijalankan. – Tekan sambungan pengisapan(16) sedikit ke belakang lalu tarik dari pelat dasar(5). – Lepaskan kap pelindung debu(15) dan pelindung serpihan(14). – Kendurkan baut (19) menggunakan kunci L(4) lalu geser sedikit pelat dasar (5) ke arah kabel daya. – Pelat dasar memiliki titik penguncian kanan dan kiri pada sudut 0° dan 45° untuk mengatur sudut pemotongan yang tepat. Gerakkan pelat dasar(5) sesuai skala(18) ke posisi yang diinginkan. Sudut pemotongan lainnya dapat diatur dengan mistar sudut. – Kemudian geser pelat dasar(5) hingga maksimal ke arah mata gergaji(10). – Kencangkan kembali baut (19). Memindahkan pelat dasar (lihatgambarG) Pelat dasar (5) dapat dipindahkan ke belakang untuk pemotongan tepi. Lepaskan baut (19) dan geser pelat dasar (5) hingga maksimal ke arah kabel daya. Kencangkan kembali baut (19). Pemotongan dengan pelat dasar(5) yang dipindahkan hanya dapat dilakukan dengan sudut potong sebesar 0°. Selain itu, mistar sejajar dengan pemotong bundar(22) (aksesori) dan pelindung serpihan (14) tidak boleh digunakan. Alat blower serbuk gergaji Garis potong serbuk dapat terjaga dari kotoran dengan aliran udara dari alat peniup serbuk. Mengaktifkan alat blower serbuk gergaji: Pada pemotongan dengan tingkat pembersihan yang berat seperti pada kayu, bahan sintetis, dsb., geser switch (6) ke arah sambungan pengisapan. Menonaktifkan alat blower serbuk gergaji: Pada pemotongan dengan logam serta saat sambungan pengisapan terhubung, geser switch (6) ke arah mata gergaji . Cara penggunaan u Perhatikan tegangan listrik! Tegangan jaringan listrik harus sesuai dengan tegangan listrik yang tercantum pada label tipe perkakas listrik. Perkakas listrik dengan daya sebesar 230V seperti yang diindikasikan pada label dapat juga dioperasikan pada daya 220 V. Menghidupkan/mematikan perkakas listrik u Pastikan bahwa Anda dapat mengoperasikan tombol untuk menghidupkan dan mematikan tanpa perlu melepaskan handle. Untuk menghidupkan perkakas listrik, tekan tombol on/off (2). 1 609 92A 5PZ | (23.04.2020) Bosch Power ToolsBahasa Indonesia | 45 Untuk mengunci tombol on/off (2) tekan dan tahan tombol on/off dan geser tombol kunci (1) ke kanan atau kiri. Untuk mematikan perkakas listrik, lepaskan tombol on/off (2). Jika tombol on/off (2) terkunci, tekan terlebih dahulu tombol tersebut, kemudian lepaskan. Mengontrol/melakukan penyetelan awal pada kecepatan pemotongan Jumlah langkah perkakas listrik yang dihidupkan dapat disetel terus-menerus tergantung seberapa kuat tombol on/ off (2) ditekan. Jika tombol on/off (2) ditekan ringan, jumlah langkah menjadi rendah. Jika tekanan ditambah, jumlah langkah akan meningkat. Saat tombol on/off (2) terkunci, jumlah langkah tidak dapat dikurangi. Dengan roda pemilih kecepatan (3), jumlah langkah dapat disetel sebelumnya dan diubah selama pengoperasian. Jumlah langkah yang diperlukan tergantung pada material kerja dan kondisi kerja serta dapat ditentukan dengan uji coba. Disarankan untuk mengurangi jumlah langkah saat menggunakan pisau gergaji pada benda kerja serta saat memotong bahan sintetik dan aluminium. Jika digunakan untuk waktu yang lama dengan jumlah langkah yang rendah, perkakas listrik dapat menjadi sangat panas. Lepaskan pisau gergaji dan biarkan perkakas listrik beroperasi dengan jumlah langkah maksimal selama kira-kira 3menit untuk didinginkan. Petunjuk pengoperasian u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. u Segera matikan perkakas listrik jika pisau gergaji terhenti. u Jika mengerjakan benda-benda yang kecil atau tipis, gunakan selalu permukaan yang stabil atau meja gergaji (aksesori). Sebelum melakukan pemotongan, periksa benda kerja dari benda asing seperti paku, baut atau sejenisnya pada kayu, papan partikel, material bangunan dan lainnya serta singkirkan benda asing tersebut. Pemotongan dalam (lihat gambarH) u Hanya bahan lunak seperti kayu, gipsum atau sejenisnya yang boleh digunakan pada proses penggergajian! Untuk pemotongan dalam, hanya gunakan pisau gergaji yang pendek. Pemotongan dalam hanya dapat dilakukan dengan sudut potong sebesar 0°. Letakkan perkakas listrik dengan tepi depan pelat dasar (5) pada benda kerja tanpa menyentuhkan pisau gergaji (10) pada benda kerja tersebut dan hidupkan perkakas listrik. Pada perkakas listrik dengan kontrol kecepatan, pilih jumlah langkah maksimal. Tekan kuat perkakas listrik pada benda kerja dan biarkan pisau gergaji masuk perlahan. Begitu pelat dasar (5) terletak sepenuhnya pada benda kerja, potong benda kerja sepanjang garis yang diinginkan. Mistar sejajar dengan pemotong bundar(aksesori) Untuk bekerja dengan mistar sejajar dan pemotong bundar (22) (aksesori) ketebalan benda kerja tidak boleh melebihi 30 mm. Pemotongan sejajar (lihat gambarI): Kendurkan baut pengunci (21) dan geser skala mistar sejajar melalui pemandu (20) pada pelat dasar. Atur lebar potongan sebagai nilai skala pada bagian dalam pelat dasar. Kencangkan baut pengunci (21). Pemotongan bundar (lihat gambarJ): Buat lubang pada garis pemotongan di dalam lingkaran yang akan dipotong yang cukup untuk memasukkan pisau gergaji. Buat lubang dengan mesin potong atau alat kikir agar pisau gergaji dapat terletak secara merata pada garis potongan. Pasang baut pengunci (21) ke sisi lain pada mistar sejajar. Geser skala mistar sejajar melalui pemandu (20) pada pelat dasar. Buat lubang pada benda kerja di tengah potongan yang akan digergaji. Masukkan titik pusat (23) melalui lubang bagian dalam mistar sejajar dan lubang yang dibor. Atur jari-jari sebagai nilai skala pada tepi dalam pelat dasar. Kencangkan baut pengunci (21). Zat pendingin/pelumas Saat menggergaji logam, gunakan zat pendingin/pelumas di sepanjang garis pemotongan akibat pemanasan pada material. Perawatan dan servis Perawatan dan pembersihan u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. u Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman. Jika kabel listrik harus diganti, pekerjaan ini harus dilakukan oleh Bosch atau Service Center untuk perkakas listrik Bosch resmi agar keselamatan kerja selalu terjamin. Bersihkan dudukan pisau gergaji secara berkala. Untuk melakukannya, lepas pisau gergaji dari perkakas listrik dan ketukkan perkakas listrik dengan perlahan pada permukaan yang datar. Perkakas listrik yang sangat kotor dapat tidak berfungsi dengan baik. Oleh karena itu, jangan menggergaji material yang menghasilkan banyak debu dari bawah atau di atas kepala. u Bila memungkinkan, selalu gunakan sistem ekstraksi udara dalam kondisi pengoperasian yang ekstrem. Tiuplah dengan rutin lubang ventilasi dan hidupkan pemutus arus (PRCD). Saat pengerjaan bahan logam, debu konduktif dapat mengendap di dalam perkakas listrik. Isolasi keamanan dari perkakas listrik dapat terganggu. Bosch Power Tools 1 609 92A 5PZ | (23.04.2020)46 | Tiếng Việt Jika saluran keluar debu tersumbat, matikan perkakas listrik, lepaskan pengisap debu dan bersihkan debu dan serbuk. Oleskan rol pemandu (9) sesekali dengan setetes minyak. Periksa rol pemandu (9) secara teratur. Jika rol pemandu aus, rol pemandu harus diganti oleh Service Center Bosch resmi. Layanan pelanggan dan konsultasi penggunaan Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk. Indonesia PT Robert Bosch Palma Tower 10th Floor Jalan RA Kartini II-S Kaveling 6 Pondok Pinang, Kebayoran Lama Jakarta Selatan 12310 Tel.: (021) 3005 5800 Fax: (021) 3005 5801 E-Mail: boschpowertools@id.bosch.com www.bosch-pt.co.id Cara membuang Perkakas listrik, aksesori, dan kemasan sebaiknya didaur ulang secara ramah lingkungan. Jangan membuang perkakas listrik ke dalam sampah rumah tangga! Tiếng Việt Hướng dẫn an toàn Hướng dẫn an toàn chung cho dụng cụ điện
