用户手册 Q6055E AXIS

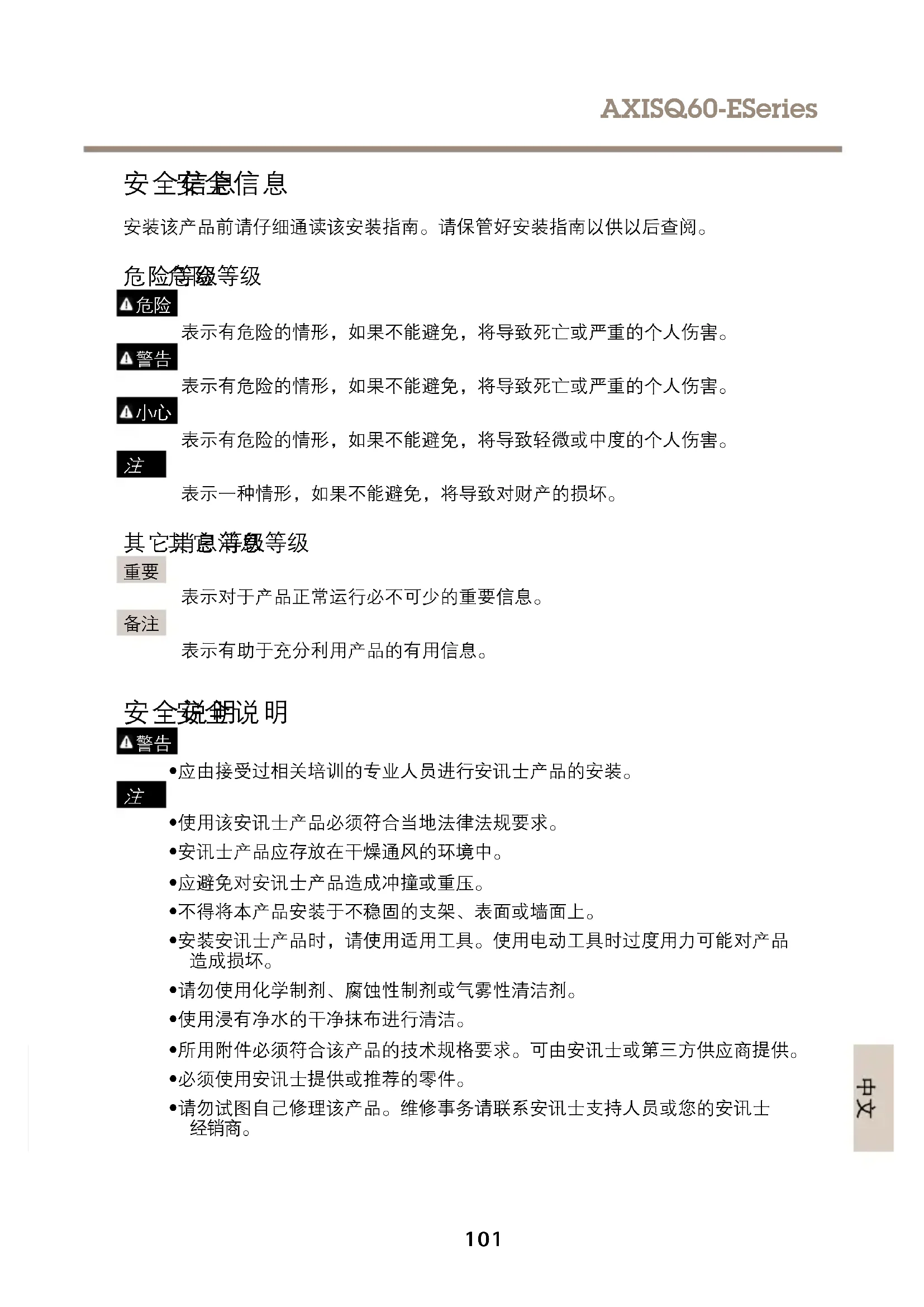

安装该产品前请仔细通读该安装指南。请保管好安装指南以供以后查阅。

危险等级等级

危险

表示有危险的情形，如果不能避免，将导致死亡或严重的个人伤害。

警告

表示有危险的情形，如果不能避免，将导致死亡或严重的个人伤害。

⚠️ 小心

表示有危险的情形，如果不能避免，将导致轻微或中度的个人伤害。

注

表示一种情形，如果不能避免，将导致对财产的损坏。

其它消息簿数等级

重要

表示对于产品正常运行必不可少的重要信息。

备注

表示有助于充分利用产品的有用信息。

安全说明

警告

- 应由接受过相关培训的专业人员进行安讯士产品的安装。

注

• 使用该安讯士产品必须符合当地法律法规要求。
• 安讯士产品应存放在干燥通风的环境中。
• 应避免对安讯士产品造成冲撞或重压。
• 不得将本产品安装于不稳固的支架、表面或墙面上。
• 安装安讯士产品时，请使用适用工具。使用电动工具时过度用力可能对产品造成损坏。
• 请勿使用化学制剂、腐蚀性制剂或气雾性清洁剂。
• 使用浸有净水的干净抹布进行清洁。
• 所用附件必须符合该产品的技术规格要求。可由安讯士或第三方供应商提供。
• 必须使用安讯士提供或推荐的零件。

• 请勿试图自己修理该产品。维修事务请联系安讯士支持人员或您的安讯士经销商。

• 请勿将热成像摄像机镜头指向阳光或其它高强度辐射源，以免损坏摄像机。

• 电源应该插入安装在产品附近的插座，并易于使用。

- 安讯士产品运输途中，应使用其原包装或等效包装，以防对产品造成损坏。

电池电池

该安讯士产品使用一块3.0VCR2032锂电池为内部实时时钟（RTC）供电。正常情况下，该电池可至少使用5年。

电池电量不足将影响RTC运行，导致其在每次开机时重置。当电池需要更换时，产品的服务器报告中会显示日志消息。关于服务器报告的更多信息，请参考产品的设置页面或联系安讯士支持人员。

如非需要请勿更换电池！电池必须更换时，请联系安讯士支持人员寻求帮助，网址www.axis.com/techsup。

3.0V锂钮扣电池包含1,2-二甲氧基乙烷；乙二醇二甲醚(EGDME)，CAS号为110-71-4。

警告

• 电池更换不当将引发爆炸危险。
• 请务必使用相同或安讯士推荐的电池进行更换。
• 请按照当地法规或电池制造商的说明来处理废旧电池。

球型罩

注

• 切勿刮伤或损坏球型罩或在球型罩上留下指纹，因为这样会降低图像质量。请尽可能地将防护塑料保留在球型罩上，直至安装完成。
• 不要清洗外表看起来干净的球型罩，不要磨光表面。过度的清洗可能会损坏表面。
• 对球型罩进行一般清洗时，建议使用非磨蚀性且不含溶剂的中性肥皂或与净水混合的洗涤剂以及柔软、干净的抹布。最好使用纯净的温水进行清洗。使用柔软、干净的抹布擦干，防止水斑。
• 切勿使用烈性洗涤剂、汽油、苯或丙酮等，并避免在阳光直射下或高温环境中清洗球型罩。
• 确保球型罩安装在运行模式下，否则可能影响对焦。

包装包瓷内容

• AXISQ6052-E/Q6054-E/Q60555-EPTZ球型网络摄像机
• 透明球型罩（预安装）
• 遮阳罩，包括螺丝T20(3x)
• RJ45推拉式接口(IP66)
• AxisHighPoE模块，1个端口(LPS)
• 印刷资料

-安装指南（本文档）

- 随附的序列号标签(2x)

-AVHS身份认证密钥

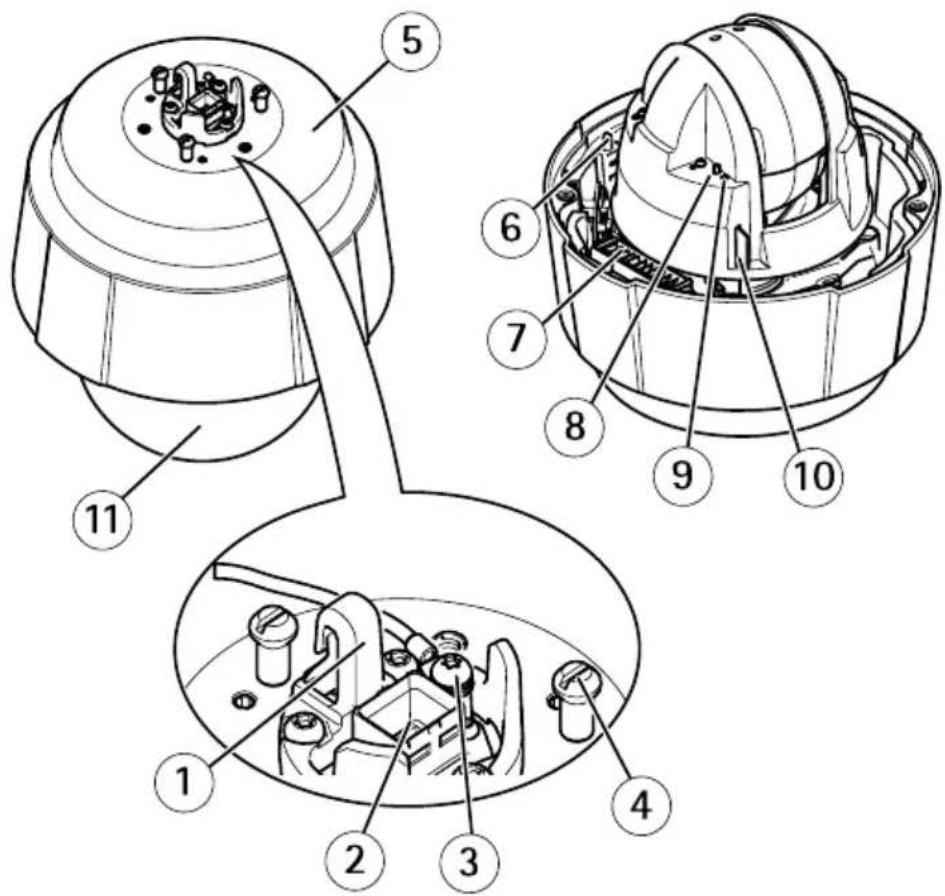

硬件概览

注

确保球型罩安装在运行模式下，否则可能影响对焦。

1 保险丝挂钩
2 网络接口（高功率 PoE）

3 接地螺钉

4 单元固定装置 (3x)

请在安装产品前阅读所有说明。有几项安装步骤要求移去球型罩，因此，建议同时完成这几项步骤。

注

• 产品应当使用屏蔽网线(STP)进行连接。将产品连接至网络的所有线缆必须使用专用线缆。确保网络设备按照制造商的说明进行安装。有关监管要求的信息，请参见 Electromagnetic Compatibility (EMC) 2
• 安装产品，球型罩朝下。
• 切勿刮伤或损坏球型罩或在球型罩上留下指纹，因为这样会降低图像质量。请尽可能地将防护塑料保留在球型罩上，直至安装完成。

推荐摘茬工具

• Torx®螺丝刀T20
• Torx®螺丝刀T30
• 螺丝刀PH2（用于更换球型罩）
• 电缆终端钳子
• 斜口钳（Diagonalpliers）

安装邏邏(陽可选)

遮阳罩可保护摄像机免于紫外线辐射，并帮助将摄像机内的温度保持在较低水平。

1. 将单元固定装置上的遮阳罩顺滑装于摄像机单元上。
2. 使用随附的螺丝（T20）固定遮阳罩。

更换裁撞罩型罩选可选）

在以下情况下可更换预装的透明球型罩：您希望使用烟雾型球型罩，或球型罩被刮伤或损害。可通过您的安讯士经销商购买烟雾型球型罩和备用的透明球型罩。

有关组件的位置信息，请参见 硬件 概览 在。第 103 页

1. 松开球型环螺丝，并移去球型罩。
   2.从球型环中卸下球型支架螺丝、球型支架和球型罩。
   3.请确保橡胶密封垫正确安装在球型罩上。
2. 将球型罩上的凸起与球型环上的一个标识对齐。

3. 将球型支架和球型罩安装至球型环，并拧紧螺丝（扭矩1.2纳米）。
   6.如欲安装SD卡，请参见 安装 SD 卡（可选）在第 107

4. 如欲将球型罩连接至顶盖，请将球型罩上的凸起与摄像机单元上的加热器对齐，并拧紧螺丝（扭矩1.5纳米）。

安装安装卡SD可选可选）

可选择安装SD卡。标准或高容量SD卡（不含）可用于在产品中存储本地录像。

1. 松开球型环螺丝，并移去球型罩。
2. 将SD卡插入SD卡插槽。
3. 如欲将球型罩连接至顶盖，请将球型罩上的凸起与摄像机单元上的加热器对齐，并拧紧螺丝（扭矩1.5纳米）。

将摄像摄像机安装安装支架上

警告

电击风险。应使用地线对产品接地。请确保地线两端与各自的接地表面有效接触。

注

如欲符合摄像机的IP66级设计标准并保持IP66防护，应使用随附的RJ45推拉式接口(IP66)。或者，使用带有预安装接口（由您的安讯士经销商提供）的RJ45IP66级线缆。请勿将塑料网络接口护罩从摄像机移除。

可将线缆穿过或沿墙壁/屋顶布置，安装该产品。

1. 根据支架随附的说明选择安装支架。如需要钻孔，请确定使用与材料相匹配的钻头、螺丝和螺丝插头。
2. 确保摄像机使用所提供的保险丝。
3. 将网线和地线穿过安装支架中的孔。确保接地线尽可能短，以保持最短的电流路径。
4. 松开接地螺丝，拆下垫圈和线缆终端（cableshoe）。

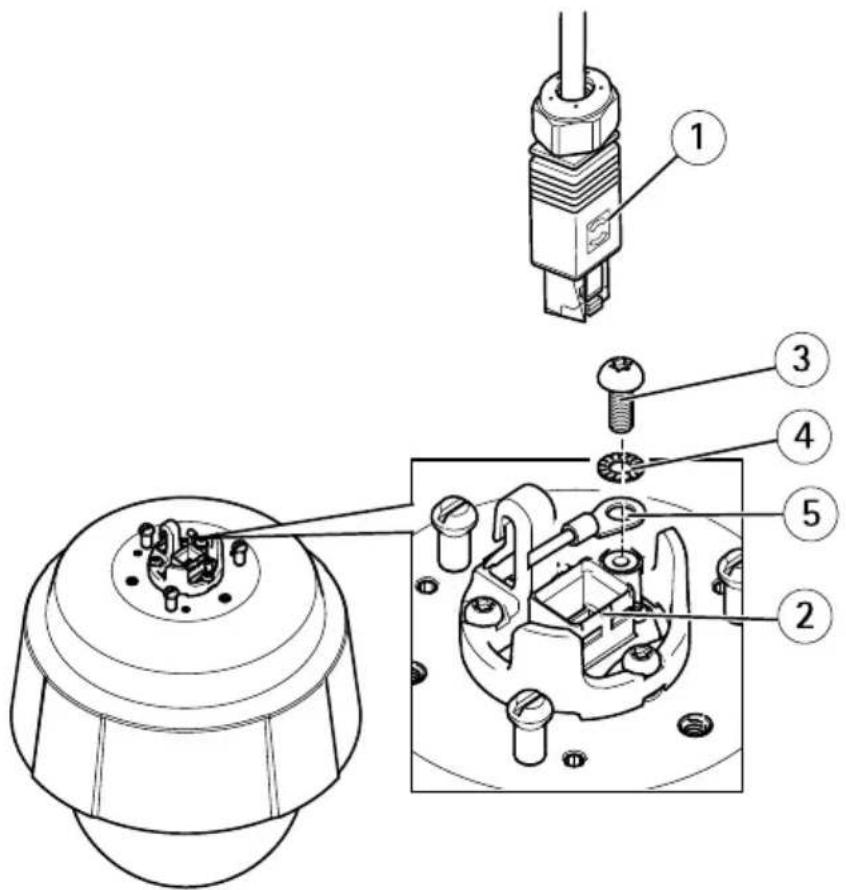

1 网络接口 - RJ45 推拉式接口 (IP66)
2 网络接口和网络接口护罩
3 接地螺钉 T20
4 垫圈
5 线缆终端

1. 使用线缆终端钳子将接地线（扭矩1.5-2纳米连接至线缆终端。
2. 将线缆终端和垫圈放回原始位置，拧紧螺丝（扭矩0.5纳米）。请确保线缆终端与接地表面有效接触。

注

连接时注意不要损坏网线。

7.如果随附的RJ45推拉式接口(IP66)未连接至网线，请参见接口随附的说明。有关如何安装IP66级RJ45接口的信息，请参见第111。页
8. 连接网线。
9. 将网络摄像机的单元固定装置推入安装支架中的插槽，并旋转摄像机单元。
10.拧紧螺丝，将网络摄像机固定至安装支架。

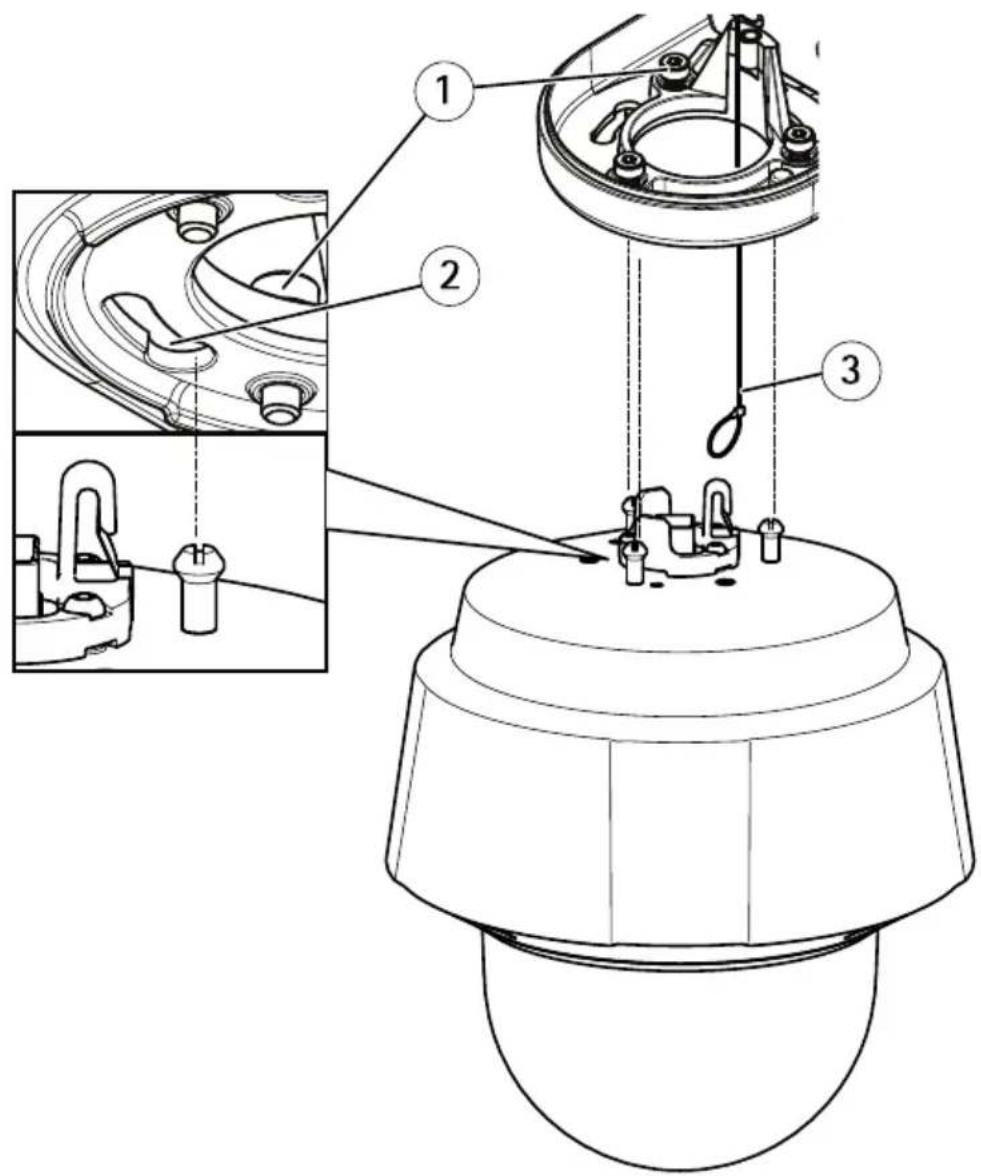

1 螺丝 T30 (3x)
2 单元固定装置插槽 (3x)
3 保险丝

1. 安装随附的PoE模块时请参考PoE模块随附的安装指南，或访问 www.axis.com 查找安装指南。

访问谜产品

AXISIPUtility和AXISCameraManagement推荐用于查找网络上的安讯士产品，并在Windows中为它们分配IP地址®。两款应用都免费提供，并可在下列网址中下载：www.axis.com/techsup

该产品可配合多数操作系统和浏览器使用。我们推荐使用下列浏览器：

• InternetExplorer ^ (搭配Windows) ^
• Safari ^ (搭配OSX) ^
• Chrome TM 或 Firefox ^ （搭配其他操作系统）。

有关使用该产品的更多信息，请参见用户手册，网址：www.axis.com

重置動置万默认穀運设置

重要

重置为出厂默认设置应慎用。重置为出厂默认设置将把所有设置重置为出厂默认值，包括IP地址。

备注

安装和管理软件工具可通过以下网站中的支持页面获取：www.axis.com/techsup

要将产品重置为出厂默认设置，请执行以下操作：

1. 一直按住控制按钮，直至LED状态指示灯闪烁淡黄色（这可能需要15-30秒钟的时间）。请参见硬件概览在。第 103 页
2. 松开控制按钮，但继续按住电源按钮，直至LED状态指示灯变成绿色。
3. 松开电源按钮，并对产品进行装配。
4. 此过程现已完成。该产品已重置为出厂时的默认设置。如果网络上没有可用的DHCP服务器，则默认的IP地址为192.168.0.90。
5. 借助安装和管理软件工具，分配IP地址，设置密码及访问视频流。

也可通过Web界面将参数重置为出厂默认设置。访问设设置 > 置系统选项维护并点击默认默认

更多藉總信息

- 有关本文档的最新版本，请访问 www.axis.com

- 如欲查阅用户手册，请访问 www.axis.com

- 检查是否有可供您产品使用的更新固件请访问 www.axis.com/support

- 有关有用的在线培训和网络研讨会的信息请访问 www.axis.com/academy 扫描QR码，观看介绍随附RJ45推拉式接口(IP66)安装方式的视频。

如欲了解该产品的所有可用附件，请访问 www.axis.com

保修僑憶信息

有关安讯土产品保修的信息及与之相关的信息，请访问 www.axis.com/warranty/

规格规格

LED 指示指示灯

LED状态指示灯	指示指示
不亮	连接且工作正常。
绿色	启动后绿灯常亮10秒表示工作正常。
淡黄色启动时常亮。在固件升级过程中闪烁。
淡黄色/红色	网络连接不可用或丢失时闪淡黄色/红色。
红色	固件升级故障时闪红色光。

按钮按钮

控制按钮

有关控制按钮的位置信息，请参见 硬件概览 在。第 103 页

控制按钮用于：

• 将产品重置为出厂默认设置。参见 第 110。页
• 连接至安讯士视频托管系统服务或安讯士互联网动态DNS服务。有关这些服务的更多信息，请参见用户手册。

电源按钮

拆下球型罩后，按住电源按钮暂时为产品供电。电源按钮还可与控制按钮一起使用，将摄像机重置为出厂默认设置。参见 第 110。页

接口接口

网络接接口

RJ45推拉式接口(IP66)，支持高功率以太网供电（高功率PoE）。

注

使用随附的PoE模块。

注

产品应当使用屏蔽网线(STP)进行连接。将产品连接至网络的所有线缆必须使用专用线缆。确保网络设备按照制造商的说明进行安装。有关监管要求的信息，请参见 Electromagnetic Compatibility (EMC) 2

注

如欲符合摄像机的IP66级设计标准并保持IP66防护，应使用随附的RJ45推拉式接口(IP66)。或者，使用带有预安装接口（由您的安讯士经销商提供）的RJ45IP66级线缆。请勿将塑料网络接口护罩从摄像机移除。

SD 卡插槽插槽

注

• SD卡损坏的风险。插入或移除SD卡时，切勿使用尖锐工具、金属物体或用力过度。使用手指插入和移除卡。
• 数据丢失和录制内容损坏风险。产品运行时，请勿移除SD卡。在移除之前，断开电源或从安讯士产品网页中卸载SD卡。

有关SD卡建议的更多信息，请访问 www.axis.com

工作条例条件

本安讯士产品专供室外使用。

产品产品	分类分类	温度	潮湿潮湿
AXISQ6052-E	IEC60721-4-3class3K3、3M3IEG0529IP66	-50°C至50°C(-58至122°F)*最大温度(间歇):60°C(140°F)	10-100%相对湿度(冷凝)
AXISQ6054-E
AXISQ6055-E

* “极地低温控制”功能支持摄像机在低至-40°C(-40°F)的温度下启动

存放种族条件

温度温度

-50°C至60°C(-58°F至140°F)

功耗功耗

注

使用符合安全超低压（SELV）规定，且额定输出功率≤100W或额定输出电流≤5A的有限电源（LPS）。安讯士推荐使用提供的PoE模块。

产品产品	Axis HagrisPbEg模块(含)含),1个端口端口	AXIS PoEXISP6E模块,1个端口端口
AXISQ6052-E	100-240VAC,最大功率74W	符合EEB02.3a型4类标准100-240AC,最大功率37W
AXISQ6054-E
AXISQ6055-E

个
