使用説明書 Q6055E AXIS

この装置は、クラスA情報技術装置です。この装置を家庭環境で使用すると電波妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。本製品は、シールドネットワークケーブル(STP)を使用して接続してください。また適切に接地してください。

Korea

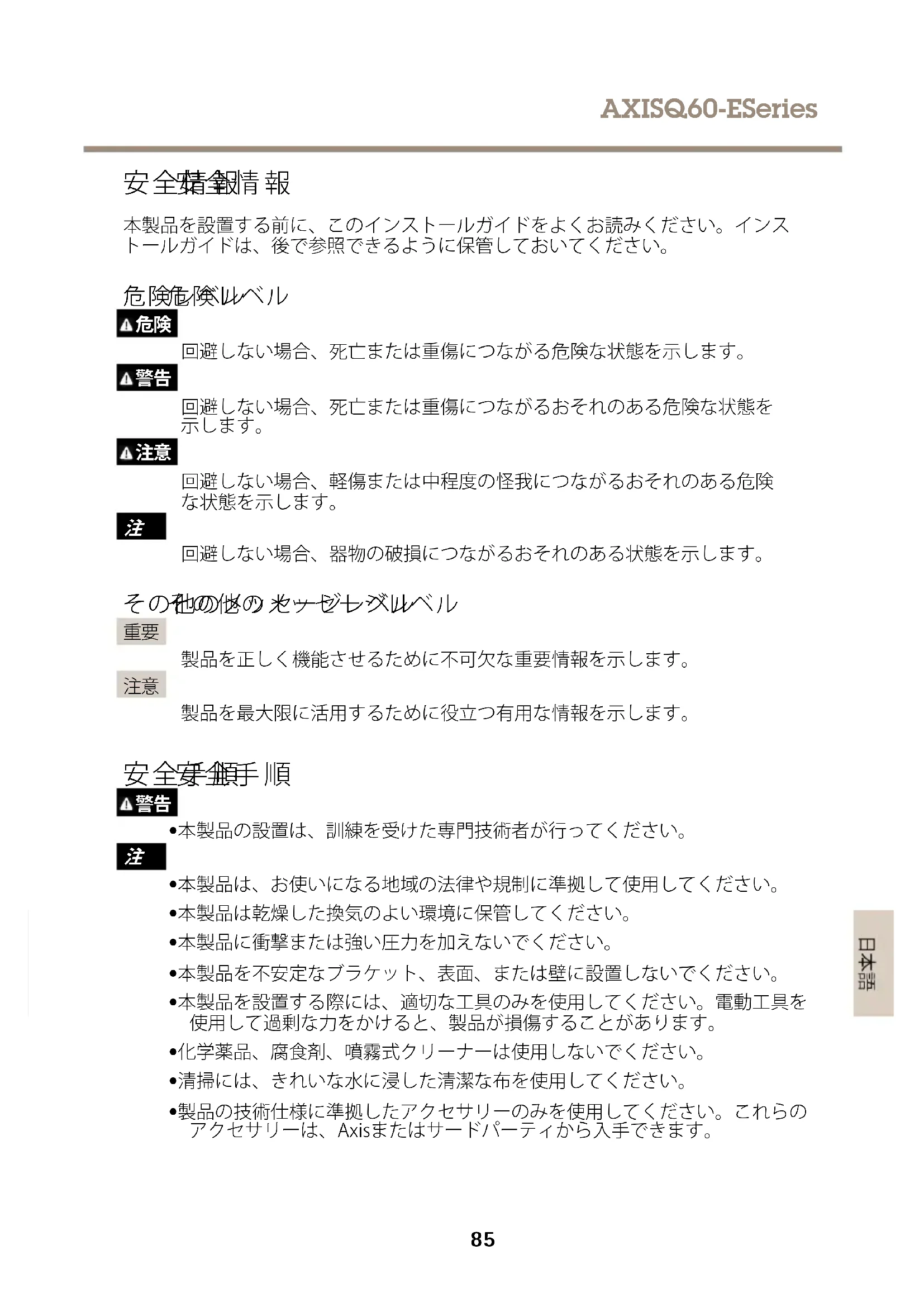

本製品を設置する前に、このインストールガイドをよくお読みください。インストールガイドは、後で参照できるように保管しておいてください。

危険危険ルベル

▲危険

回避しない場合、死亡または重傷につながる危険な状態を示します。

警告

回避しない場合、死亡または重傷につながるおそれのある危険な状態を示します。

注意

回避しない場合、軽傷または中程度の怪我につながるおそれのある危険な状態を示します。

注

回避しない場合、器物の破損につながるおそれのある状態を示します。

その他の他の光ッゼンジルベル

重要

製品を正しく機能させるために不可欠な重要情報を示します。

注意

製品を最大限に活用するために役立つ有用な情報を示します。

安全要頒手順

警告

- 本製品の設置は、訓練を受けた専門技術者が行ってください。

注

- 本製品は、お使いになる地域の法律や規制に準拠して使用してください。

- 本製品は乾燥した換気のよい環境に保管してください。

- 本製品に衝撃または強い圧力を加えないでください。

- 本製品を不安定なブラケット、表面、または壁に設置しないでください。

- 本製品を設置する際には、適切な工具のみを使用してください。電動工具を使用して過剰な力をかけると、製品が損傷することがあります。

- 化学薬品、腐食剤、噴霧式クリーナーは使用しないでください。

- 清掃には、きれいな水に浸した清潔な布を使用してください。

- 製品の技術仕様に準拠したアクセサリーのみを使用してください。これらのアクセサリーは、Axisまたはサードパーティから入手できます。

• Axisが提供または推奨する交換部品のみを使用してください。
• 製品を自分で修理しないでください。修理については、Axisサポートまたは販売代理店にお問い合わせください。
• 太陽などの高輝度の光源にはカメラのレンズを向けないでください。カメラが損傷することがあります。
• 電源は、製品の近くで簡単に手の届く場所にあるコンセントに接続してください。
• 定格出力が100Wまたは5A以下の有限電源(LPS)を使用します。

輸送輸送

注

- 本製品を運搬する際は、製品が損傷しないよう、元の梱包か同等の梱包を使用してください。

バッボリテリー

本製品は、内部リアルタイムクロック(RTC)用電源として、3.0VCR2032リチウムバッテリーを使用します。このバッテリーは、通常条件下で最低5年間使用できます。

バッテリーが低電力状態になると、内部リアルタイムクロック(RTC)の動作に影響し、電源を入れるたびにRTCがリセットされます。バッテリーの交換が必要になると、製品のサーバーレポートにログメッセージが表示されます。サーバーレポートの詳細については、製品の設定ページを参照するか、Axisサポートまでお問い合わせください。

必要な場合以外はバッテリーを交換しないでください。バッテリーの交換が必要な場合は、Axisサポート(www .axis.com/techs)まででご連絡ください。

リチウムコイン型3.0V電池は、1,2-ジメトキシエタン(エチレングリコールジメチルエーテル(EGDME)、CAS番号110-71-4)を含有しています。

警告

• バッテリーは、正しく交換しないと爆発する危険があります。
• 交換用バッテリーとしては、同一品またはAxisが推奨するバッテリーのみを使用してください。
• 使用済みバッテリーは、地域の規制またはバッテリーメーカーの指示に従って廃棄してください。

ドームカムカバー

注

- 画質低下の原因となるので、ドームカバーに傷や指紋を付けたり、損傷しないように注意してください。可能であれば、設置が完了するまでドームカバーに保護プラスチックを付けたままにしてください。

• 肉眼で見て汚れがない場合は、ドームカバーを掃除しないでください。また、絶対に表面を磨かないでください。過度な清掃により、表面が破損することがあります。
• ドームカバーの通常のクリーニングには、磨耗防止タイプの無溶媒の中性石鹸またはきれいな水で薄めた洗剤と、柔らかい清潔な布を使用することをお勧めします。洗浄後、きれいなぬるま湯でよくすすいでください。水滴の跡が付かないよう、清潔な柔らかい布で拭いて乾かしてください。
• 強力な洗剤、ガソリン、ベンジン、アセトンなどは絶対に使用しないでください。また直射日光が当たる場所や気温が上昇する場所での、ドームカバーの清掃は避けてください。
• ドームは動作モードで取り付けてください。そのようにしない場合、フォーカスに影響する場合があります。

パッケナゲの内容内容

• AXISQ6052-E/Q6054-E/Q60555-EPTZドームネットワークカメラ
• 透明ドームカバー(装着済み)
• サンシールドとT20ネジ(×3)
• RJ45プッシュプルコネクタ(IP66)
• AxisHighPoEミッドスパン1ポート(LPS)
• 印刷物

-インストールガイド(本書)

-予備のシリアル番号ラベル(2枚)

-AVHS認証キー

ハードウェアの概要

注

ドームは動作モードで取り付けてください。そのようにしない場合、フォーカスに影響する場合があります。

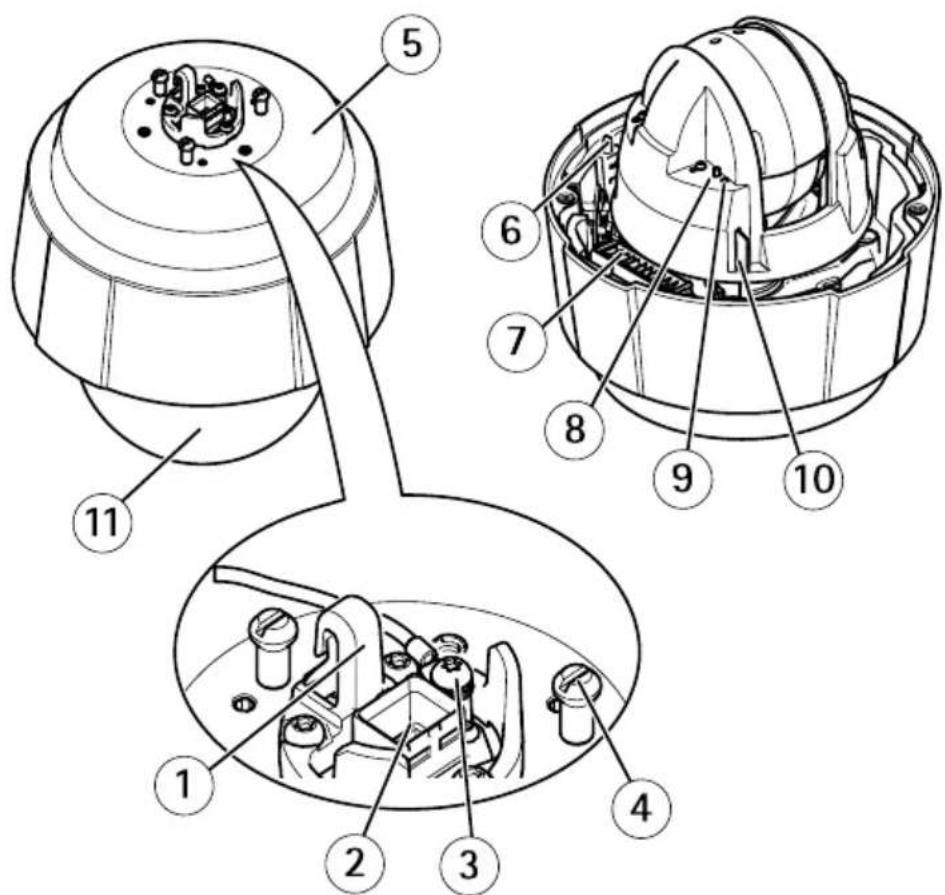

2 ネットワーク コネクタ (High PoE)
3 アース端子ネジ
4 ユニットホルダー (×3)
5 型番 (P/N) と シ リ ア ル 番 号 (S/N)
6 電源ボタン
7 ヒーター
8 コントロールボタン
9 ステータス LED インジケーター
10 SD カードスロット
11 ド - 4

ドー公力公力バー

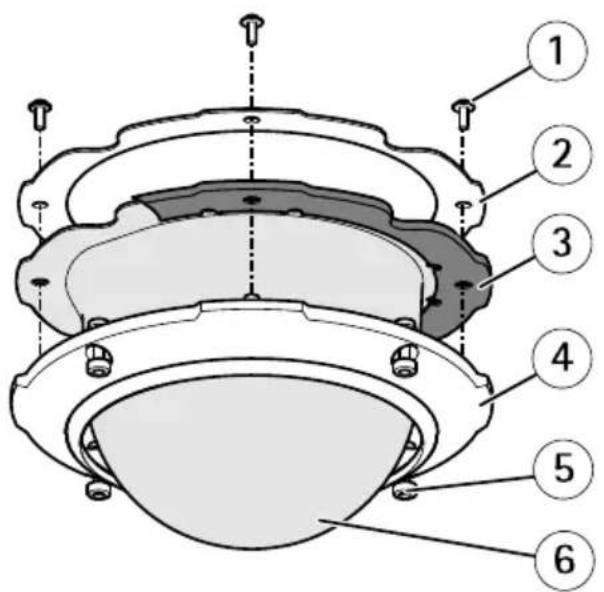

1 ドーム ブラケット ネジ PH2 (×4)

2 ドーム ブラケット

3 ゴム製ガスケット

4 ドームリング

5 ドームリングネジ T30 (×4)

6 ドームカバー

サンサシシルドルド

製品を取り付ける前に、すべての説明に目を通してください。一部の設置手順ではドームカバーを取り外さなければならない場合があるため、読んでおくと役に立ちます。

注

• 本製品は、シールドネットワークケーブル(STP)を使用して接続してください。本製品は、用途に合ったケーブルを使用してネットワークに接続してください。ネットワーク装置がメーカーの指示どおりに設置されていることを確認します。法的要件については、Electromagnetic Compatibility (EMC) を参照してください。
• 本製品はドームカバーを下向きにして取り付けてください。
• 画質低下の原因となるので、ドームカバーに傷や指紋を付けたり、損傷しないように注意してください。可能であれば、設置が完了するまでドームカバーに保護プラスチックを付けたままにしてください。

推奨推奨ルール

• トルクス®T20ドライバー
• トルクス®T30ドライバー
• ドライバーPH2(ドームカバー交換用)
• ケーブルシュープライヤー
• ダイアゴナルプライヤー

サンサシルドの取の取り付けプオヨション

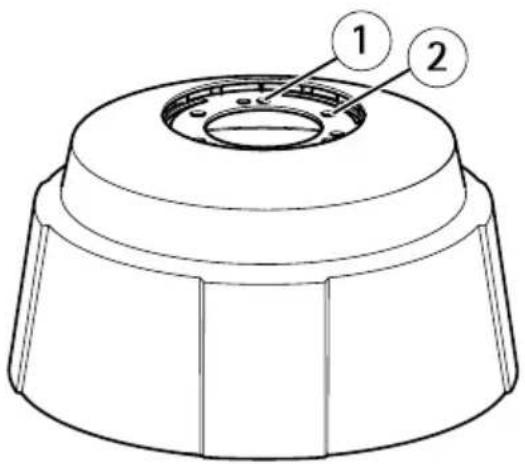

サンシールドを取り付けることにより、カメラを紫外線から保護し、カメラの内部を低温に保つことができます。

1. サンシールドをカメラユニットのユニットホルダーの上からはめ込みます。
   2.付属のネジを使用してサンシールドを固定します(T20)。

ドードムカムカバの交換交換プオプション

スモークドームカバーを使用したい場合や、ドームカバーに傷が付いたり、損傷したりした場合、装着済みの透明ドームカバーを交換できます。スモークドームカバーおよび交換用の透明ドームカバーは、Axisの販売代理店から購入できます。

コンポーネントの位置については、89 ページの、ハーを参照しエアの概てください。

1. ドームリングネジをゆるめてドームカバーを取り外します。
2. ドームリングからドームブラケットネジ、ドームブラケットとドームカバーを取り外します。
   3.ゴム製ガスケットがドームカバーに正しく取り付けられていることを確認します。
3. ドームカバーの突起とドームリングのロゴタイプの一つの位置を合わせます。
   5.ドームリングにドームブラケットとドームカバーを取り付け、ネジ(トルク1.2Nm)を締めます。
   6.SDメモリーカードの装着方法については、93 ページの、SD カー（オプシを参照してください。
4. ドームカバーの突起とカメラユニットのヒーターの位置を合わせ、ネジ(トルク1.5Nm)を締めて、ドームカバーを上蓋に取り付けます。

SDカSDがの装着装着プオプション

SDカードは、必要に応じて装着します。標準または大容量のSDカード(非付属品)を使用すると、ローカルに録画を行えます。

1. ドームリングネジをゆるめてドームカバーを取り外します。
   2.SDカードをSDカードスロットに挿入します。
2. ドームカバーの突起とカメラユニットのヒーターの位置を合わせ、ネジ(トルク1.5Nm)を締めて、ドームカバーを上蓋に取り付けます。

ブラガラホヘの Norwayの取り取り付け

警告

感電の危険があります。本製品は、アース線を使用して接地してください。アース線の両端がアース面と接触していることを確認してください。

注

カメラのIP66対応設計への準拠およびIP66保護等級の維持のため、必ず付属のRJ45プッシュプルコネクタ(IP66等級)を使用してください。あるいは、RJ45コネクタ付きのIP66等級のケーブルをAxisの販売代理店から購入してください。ネットワークコネクタのプラスチックシールドをカメラから取り外さないでください。

本製品は、配線を壁や天井に沿って、あるいは中を通して設置することができます。

1. ブラケット付属の説明書に従って、ブラケットを取り付けます。ドリルによる穴開けが必要な場合は、素材に適したドリルビット、ネジ、プラグを使用してください。

2.付属の安全ワイヤーを使用してカメラを固定します。

3.ネットワークケーブルとアース線を取り付け用ブラケットの穴に通します。できるだけ短い電流路にするため、できる限りアース線が短くなるようにしてください。

1. アース端子ネジをゆるめ、ワッシャとケーブルシューを取り外します。

1 ネットワークコネクタ - RJ45 プッシュプル 2 ネットワークコネクタとネットワークコ 3 アース端子ネジ T20 4 ワッシャー 5 ケーブルシュー

5.ケーブルシュープライヤーを使用して、アース線(トルク1.5～2Nm)をケーブルシューに取り付けます。

1. ケーブルシューとワッシャーを元の位置に戻し、ネジをしっかりと締めます(トルク0.5Nm)。ケーブルシューがアース面と接触していることを確認してください。

注

接続時にネットワークケーブルを傷つけないよう、注意してください。

7.RJ45プッシュプルコネクタ(IP66)がネットワークケーブルに接続されていない場合は、コネクタに付属の説明書をご覧ください。IP66保護等級に準拠したRJ45コネクタの組み立て方法については、97 ペを参照してください。

8.ネットワークケーブルを接続します。

9.ネットワークカメラのユニットホルダーを取り付け用ブラケットのスロットにはめ込み、カメラユニットを回転させます。

10.ネジを締め、ネットワークカメラを取り付けブラケットに固定します。

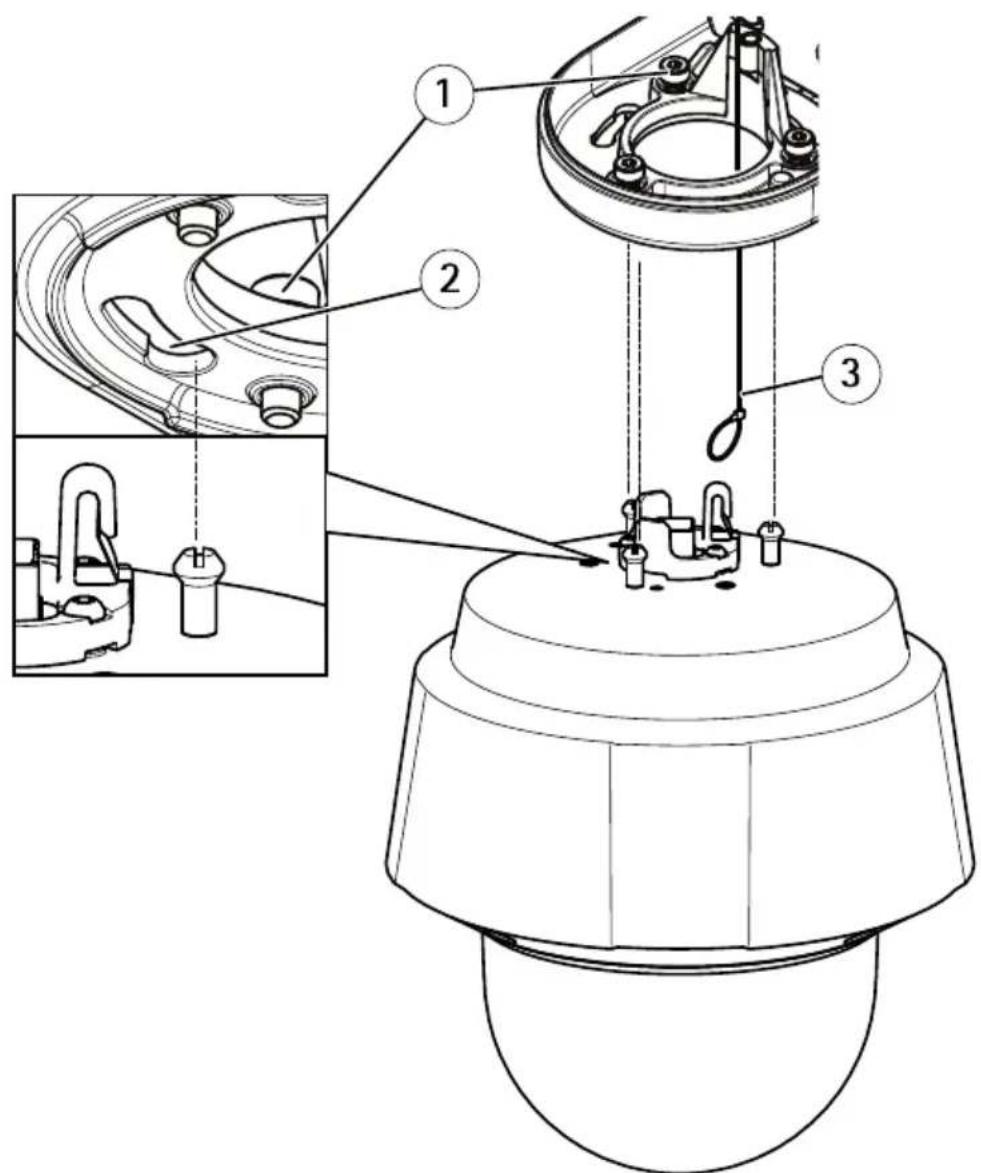

1 ネジ T30 (×3)
2 ユニットホルダー用スロット (×3)
3 安全ワイヤー

11.付属のミッドスパンを設置します。ミッドスパンに同梱のインストールガイド、または www .axis.com 参照してください

製品製品の光久セス

ネットワーク上でAxis製品を検索したり、Windows®でそれにIPアドレスを割り当てるには、AXISIPUtilityまたはAXISCameraManagementの使用をお勧めします。いずれのアプリケーションも無料で、www .axis.com/techsからダウンロードできます

本製品は、ほとんどのオペレーティングシステムとブラウザーでご利用いただけます。推奨ブラウザは以下のとおりです。

• InternetExplorer ^® (Windows ^® の場合)
• Safari ^® (OSX ^® の場合)
• Chrome ^TM またはFirefox ^® (その他のオペレーティングシステムの場合)

製品の使用の詳細については、Axisのホームページ( www .axis.com)でユーザーズマニュアルを参照してください

工場出場時の設定設定はりせするする

重要

工場出荷時の設定へのリセットは慎重に行ってください。工場出荷時の設定へのリセットを行うと、IPアドレスを含むすべての設定が工場出荷時の値にリセットされます。

注意

www .axis.com/techsupのサポートページに、インストール・管理ソフトウェアツールが用意されています。

本製品を工場出荷時の設定にリセットするには、以下の手順を実行します。

1. ステータスLEDが黄色に点滅するまで、コントロールボタンと電源ボタンを押し続けます(15～30秒間)。「89 ページの、ハーリドをウェア参照してください。
   2.再起動ボタンだけを離し、コントロールボタンをステータスLEDが緑色に変わるまで押し続けます。
   3.電源ボタンを離し、製品を組み立てます。
   4.プロセスは完了です。これで本製品は工場出荷時の設定にリセットされました。ネットワーク上に利用可能なDHCPサーバーがない場合、デフォルトのIPアドレスは192.168.0.90になります。
   5.インストール・管理ソフトウェアツールを使用して、IPアドレスの割り当て、パスワードの設定、ビデオストリームへのアクセスを行います。

Webインターフェースを使用して、各種パラメーターを工場出荷時の設定に戻すこともできます。[Setup - System Optidern - Matience] (設定設定不動) ムオプオプション - 保守保選択し、[Default] (デフロDefault) クリックします。

関連轟情報

• 本書の最新バージョンについては、www .axis.com アクセスしてください。
• ユーザーズマニュアルは、www .axis.com 入手できます。
• ご使用の製品の新しいファームウェアがリリースされていないかを確認するには、www .axis.com/suppertアクセスしてください。
• 役に立つオンライントレーニングおよびWebセミナーをご用意しております。 www .axis.com/academyご覧ください。

QRコードを読み取り、付属のRJ45プッシュプルコネクター(IP66)の組み立て方法に関するビデオをご覧ください。

本製品で利用可能なすべてのアクセサリーについては、www .axis.com参照してください

保証情報

Axisの製品保証と関連情報については、www .axis.com/warrantをご覧ください

仕様仕様

LED イLED カジターター

ステス・タス・LED	説明説明
無点灯接続時と正常動作時は、無点灯のままです。
緑起動後正常に動作する場合、10秒間、緑色に点灯します。
黄	起動時に点灯し、ファームウェアのアップグレード時には点滅します。
黄/赤	ネットワーク接続が利用できないか、失われた場合は、黄色/赤色で点滅します。
赤	ファームウェアのアップグレードに失敗すると、赤色で点滅します。

ボタボタン

コンドロトルボタボタン

コントロールボタンの位置については、89 ページの、ハーナ参ウェアの照してください。

コントロールボタンは、以下の用途で使用します。

• 製品を工場出荷時の設定にリセットする。 96 ペ を参照してください。
• AXISVideoHostingSystemサービスまたはAXISInternetDynamicDNSサービスに接続する。これらのサービスの詳細については、ユーザーズマニュアルを参照してください。

電源電源ボタン

ドームカバーを取り外したとき、製品の電源を一時的に入れるには、電源ボタンを押し続けます。電源ボタンとコントロールボタンを同時に押すと、カメラが工場出荷時の設定にリセットされます。詳細については、96 ペを参照してください。

コネカ森タター

ネッネワトウヨネカタクタ

RJ45プッシュプルコネクタ(IP66等級)、HighPoweroverEthernet(HighPoE)対応。

注

付属のミッドスパンを使用します。

注

本製品は、シールドネットワークケーブル(STP)を使用して接続してください。本製品は、用途に合ったケーブルを使用してネットワークに接続してください。ネットワーク装置がメーカーの指示どおりに設置されていることを確認します。法的要件については、 Electromagnetic Compatibility (EM) 2 参照してください。

注

カメラのIP66対応設計への準拠およびIP66保護等級の維持のため、必ず付属のRJ45プッシュプルコネクタ(IP66等級)を使用してください。あるいは、RJ45コネクタ付きのIP66等級のケーブルをAxisの販売代理店から購入してください。ネットワークコネクタのプラスチックシールドをカメラから取り外さないでください。

SDカSDガス目及び中ット

注

• SDカード損傷の危険があります。SDカードの挿入と取り外しの際には、鋭利な工具や金属性の物を使用したり、過剰な力をかけないでください。カードの挿入や取り外しは指で行ってください。
• データ損失や録画データ破損の危険があります。本製品の稼働中はSDカードを取り外さないでください。取り外しの前に電源を切るか、Axis製品のWebページからSDカードをマウント解除してください。

本製品は、SD/SDHC/SDXCカードに対応しています(別売)。

推奨するSDカードについては、www .axis.comを参照してください

動作条件

本製品は屋外対応モデルです。

製品製品	等級等級	溫度溫度	湿度湿度
AXISQ6052-E	IEC60721-4-3 Class3K3、3M3IEC60529IP66	-50°C~50°C最高溫度(斷繞的):60°C	10~100%RH(結露可)
AXISQ6054-E
AXISQ6055-E

*極寒温度管理機能(ArcticTemperatureControl)により、-40℃の低温下でカメラを起動可能

保管保管条件

溫度温度

-50°C~60°C

消費電費電力

注

定格出力が100W以下または5A以下の安全特別低電圧(SELV)に準拠した有限電源(LPS)を使用してください。Axisは、付属のミッドスパンの使用を推奨します。

製品製品	Axis HAgis PbEg5PpoEスドバンパポーポー(付属品属品	SAxis PAXis ミPpoEスドパスパン(1ポーポナ)ト
AXISQ6052-E	100~240AC、最大74W	IEEE802.3at、Type2Class4100~240VAC、最大37W
AXISQ6054-E
AXISQ6055-E

安全信息

使用额定输出电源≤100瓦或额定输出电流≤5安的有限电源LPS)。

运输运输

注

5 零件编号 (P/N) 和序列号 (S/N)

6 电源按钮

7 加热器

8 控制按钮

9 LED 状态指示灯

10 SD 卡插槽

11 球型罩

球型罩型罩

该产品支持SD/SDHC/SDXC卡（不含）。
