用户手册 KPT8060H KLIPSCH

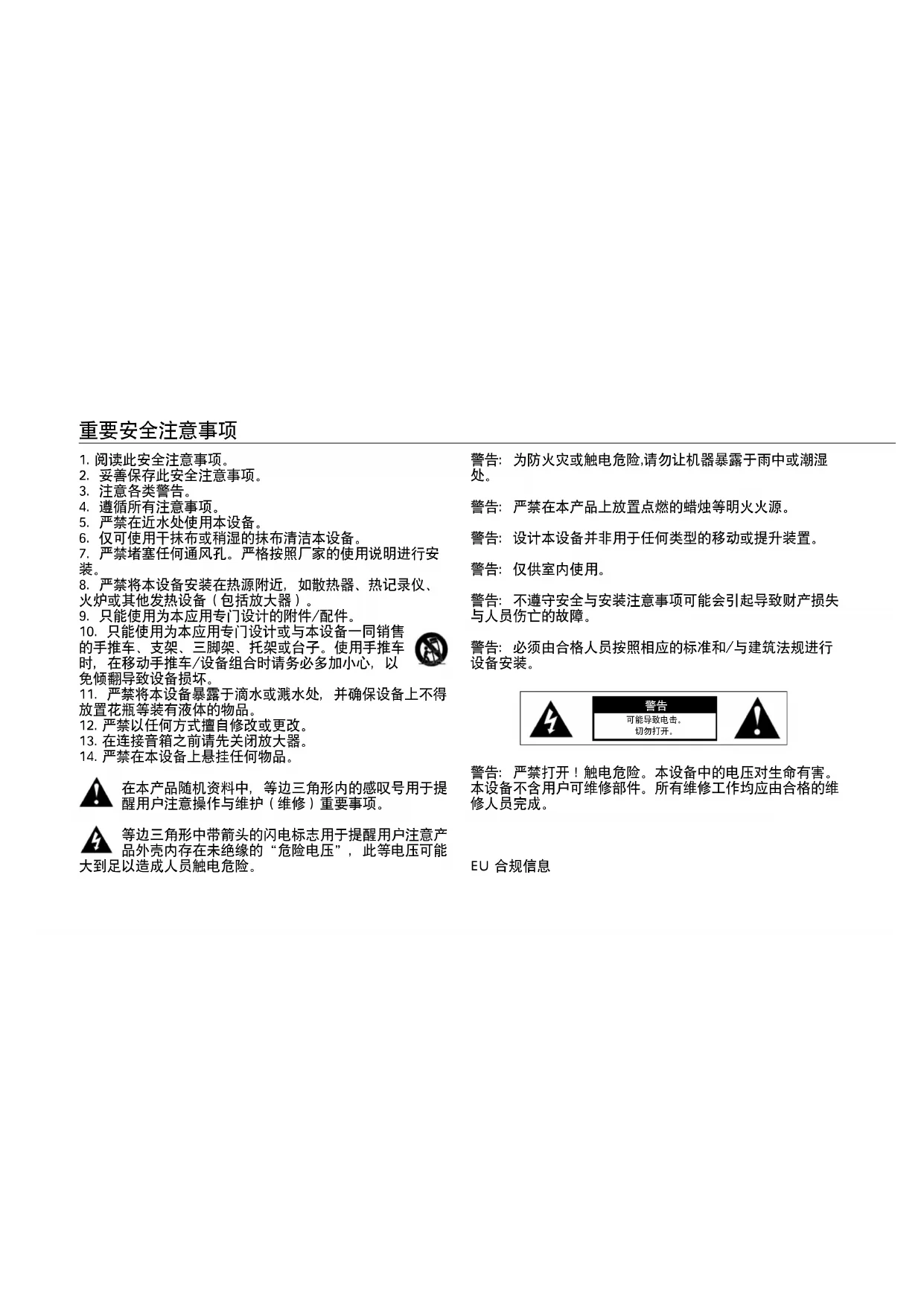

6. 仅可使用干抹布或稍湿的抹布清洁本设备。

7. 严禁堵塞任何通风孔。严格按照厂家的使用说明进行安

8. 严禁将本设备安装在热源附近，如散热器、热记录仪、

9. 只能使用为本应用专门设计的附件/配件。

10. 只能使用为本应用专门设计或与本设备一同销售

的手推车、支架、三脚架、托架或台子。使用手推车 时，在移动手推车/设备组合时请务必多加小心，以

11. 严禁将本设备暴露于滴水或溅水处，并确保设备上不得

在本产品随机资料中，等边三角形内的感叹号用于提 醒用户注意操作与维护（维修）重要事项。 等边三角形中带箭头的闪电标志用于提醒用户注意产 品外壳内存在未绝缘的“危险电压”，此等电压可能 大到足以造成人员触电危险。 警告：为防火灾或触电危险,请勿让机器暴露于雨中或潮湿

警告：严禁在本产品上放置点燃的蜡烛等明火火源。 警告：设计本设备并非用于任何类型的移动或提升装置。

警告：不遵守安全与安装注意事项可能会引起导致财产损失

警告：必须由合格人员按照相应的标准和/与建筑法规进行

警告：严禁打开！触电危险。本设备中的电压对生命有害。 本设备不含用户可维修部件。所有维修工作均应由合格的维

可能导致电击。切勿打开。有资格携带 CE 标记，符合《欧盟电磁兼容性指令 2004/108/EC》、《欧盟有害物质限制 (RoHS) 指令 2011/65/EC》、《欧盟报废电子电气设备 (WEEE) （修 订）指令 2012/19/EC》、《欧盟低压指令 2006/95/EC》 和《欧盟化学品注册、评估、许可和限制 (REACH) 指令 2006/121/EC》。 您可联系您的经销商、分销商或 Klipsch Group, Inc. 全球 总部索取免费的《合规性声明》。可从下列链接找到详细的 联系信息：http://www.klipsch.com/Contact-Us WEEE 注意事项 注意：本标记只适用于欧盟 (EU) 各国和挪威。 本设备按照《欧盟报废电子电气设备指令 (WEEE) 2012/19/EC》作标记。该标签说明此产品不得与生 活垃圾一起处理。应将其存放于适当的设施内使之能

Klipsch ) 影院环绕声音箱布置与接线建议指南。本音箱设计用于侧壁 式与吸顶式环绕声应用，可为所有类型的数字环绕声格式提供卓越的性能。同时也

于壁挂式音箱布置，并非设计用于吸顶式音箱布置。 将托架与安全电缆连接至环绕声音箱所需工具： (1)

座位通常始于银幕前方大约 25% 处。侧壁第一个扬声器应位于第一个座位的 5 英

(1.5m)环绕声音箱壁挂式/吸顶式布置指南 环绕声系统中环绕声音箱布局实例 座位始于靠近银幕前方之处。以均匀的间距布置相同数

对准环绕声音箱，使声音从墙壁对面投射到观众的耳朵。 10’ (3m) 10’ (3m)

Barco Auro 11.1 环绕声音箱的布置/设置，请参阅 www.barco.com/Auro11-1.环绕声音箱接线（所有音箱、相同声道） AMP 4Ω AMP 2Ω AMP 2Ω AMP

1.125 英寸长的螺钉允许的托架厚度最大值为 0.75 英寸（19.05 毫

如果不使用 Soundfold SB-6 或 SB-7，而是使用其他托架，要超出托 架厚度最大值，则必须替换螺钉。螺钉长度必须能够容纳螺钉与 环绕声音箱之间最小值为 0.3125 英寸 （7.94 毫米）、最大值为 1 英寸（25.4 毫米）的螺纹啮合。

0.75 英寸长的螺钉允许的托架厚度最大值为 0.375 英寸（9.53 毫

如果不使用 Soundfold SB-6 或 SB-7，而是使用其他托架，要超出托 架厚度最大值，则必须替换螺钉。螺钉长度必须能够容纳螺钉与 斜角插件之间最小值为 0.3125 英寸 （7.94 毫米）、最大值为 19/32 英寸（15.08 毫米）的螺纹啮合。 1.125” (2.86 cm) 1/4-20 x 1.125 UNC 2A .75” (1.9 cm) 1/4-20 x 0.75 UNC 2A

必须使用！1.75 英寸长的螺钉允许的安全电缆附件厚度最大值为

超出安全电缆附件厚度最大值时需要替换螺钉。螺钉长度必 须能够容纳螺钉与环绕声音箱之间最小值为

有关合适的音箱托架/墙壁连接，请咨 询有相应执照的结构工程师。请务必确 保支撑环绕声音箱的所有表面都非常坚

箱及相关设备总重量的重物。如果您所 在地的法规要求使用安全电缆，则提供

Klipsch 影院环绕声音箱设计用于壁挂式或 吸顶式安装。SOUNDFOLD SB-6 和 SB-7

仅用于壁挂式安装。有关吸顶式安装允 许使用的托架，请咨询第三方托架供应 商*。确保按照所有当地法规进行吸顶式

所有螺纹紧固件上均应涂敷螺纹锁固 胶。安全电缆附件螺钉直径为

3/8-16 x 1.75 UNC 2A 环绕声音箱安装（续）环绕声音箱安装（续）

在将音箱与托架连接之前，先直接在 四个 1.125 英寸（2.86 厘米）螺钉的螺

如果使用斜角插件，则在四个斜角插 件螺钉与四个音箱螺钉上均涂敷螺纹

斜角插件仅用于安装壁挂式音箱。严 禁在吸顶式安装中使用斜角插件。仅限环绕声音箱壁挂式安装 （SOUNDFOLD SB-6 托架） 23º
