MCR-N8Z70D - HiFi 系统 YAMAHA - 免费用户手册

产品类型	紧凑型HiFi系统，带网络CD播放器和集成放大器
型号	YAMAHA MCR-N8Z70D（套装包含CD-NT670D和放大器）
尺寸（宽×高×深）	314 × 70 × 342 毫米
重量	3.3千克（放大器）
电源	220–240 V AC，50/60 Hz
功耗	28 W（A-670）/ 30 W（A-U670）；待机0.5 W
输出功率	65 W + 65 W（A-670）/ 70 W + 70 W（A-U670），6 Ω
支持的音频格式（CD）	CD音频，CD-R/RW（MP3/WMA）
支持的音频格式（USB/网络）	MP3，WMA，FLAC，WAV，AAC，ALAC，DSD（通过USB）
网络连接	Wi-Fi（2.4 GHz），以太网，蓝牙，AirPlay，MusicCast多房间
收音机	FM，DAB+（在CD-NT670D上）
音频输入	AUX（RCA），光纤（数字输入），USB（A型用于外设），USB（B型用于PC）
音频输出	模拟输出（RCA），耳机（6.35毫米插孔）
特殊功能	随机/重复播放，预设电台，收藏，睡眠定时
附带配件	遥控器，FM天线，DAB/FM天线（视版本而定），立体声RCA线，电池，MusicCast安装指南
维护与清洁	使用干燥干净的布。不要使用化学溶剂。
安全	1类激光（请勿打开），避免接触水，保持通风（顶部10厘米，侧面6厘米）
备件和可修复性	有关任何维修，请联系Yamaha授权服务中心。请勿尝试自行修改或修理。
一般信息	兼容MusicCast，适用于iOS/Android的专用应用程序，通过网络或USB进行固件更新

常见问题 - MCR-N8Z70D YAMAHA

如何将系统连接到我的Wi-Fi网络？

使用iOS/Android上可用的MusicCast CONTROLLER应用程序。按照应用程序中的说明操作，或使用路由器的WPS按钮（通过OPTION > Network Config > Select Network > Wireless > WPS设置）。

没有天线可以听收音机吗？

对于FM和DAB+收音机，需要使用附带的天线。请确保正确展开。如果接收不良，可以使用室外天线。

如何通过蓝牙配对智能手机？

按下遥控器上的蓝牙按钮，或选择蓝牙作为音源。在智能手机上启用蓝牙，并从列表中选择设备（网络名称）。如果需要密码，请输入0000。

系统无法读取我的CD，怎么办？

确保光盘兼容（CD音频或已封盘的CD-R/RW）。如果光盘脏了，用软布从中心向外擦拭。确保光盘标签面朝上放置。

如何从我的电脑播放音乐？

将系统连接到与PC相同的网络。在PC上，通过Windows Media Player启用媒体共享（流 > 启用媒体流）。然后在系统上选择[Server]并浏览文件夹。

遥控器无法使用怎么办？

检查电池（必要时更换），确保遥控器和传感器之间没有障碍物。让设备远离直射的荧光灯。在10米范围内使用遥控器。

如何更新固件？

将系统连接到互联网。进入OPTION > Firmware Update > Update > Network。按照屏幕上的说明操作。更新期间不要断开电源。

我可以连接低音炮吗？

可以，通过低音炮输出（如果有）或使用前置放大器输出。请参阅低音炮手册和放大器规格进行连接。

如何设置睡眠定时？

多次按下遥控器上的SLEEP按钮选择时长（120、90、60、30分钟）或关闭（OFF）。定时器激活时SLEEP指示灯亮起。

屏幕上显示'Access Denied'是什么意思？

表示访问PC（服务器）被拒绝。检查PC上的媒体共享设置，确保系统被授权访问音乐文件。

用户手册 MCR-N8Z70D YAMAHA

• 将扬声器安装于阴凉、干燥、清洁、稳固、水平处。
• 为了避免触电、火灾、受伤、损坏扬声器或外壳变色，安装地点应远离窗户、热源、强震动源、灰尘、潮湿处、寒冷处、雨、水、坠落物、噪声源（变压器、电动机等）和直射阳光。
• 不要将手或其他物体伸入扬声器孔或握住孔拿起扬声器，因为这样会导致人身伤害或损坏扬声器。
• 如果您察觉到失真，请降低放大器的音量。不要将放大器调节到极限位置。要不然，扬声器就会损坏。
• 如果使用的放大器的额定输出功率高于扬声器的名义输入功率，就必须注意，不要超过扬声器的最大输入。
• 请勿尝试用化学溶剂（例如酒精或稀释剂等）清洁扬声器，否则可能损坏表面涂层。请使用干净的干布。
• 不要试图改装或修理扬声器。如果需要服务，请与Yamaha的服务人员联系。任何时候都不要打开壳体。
• 安全的放置和安装是用户自己应负的责任。对于扬声器的不妥当放置和安装所引起的事故，Yamaha不负任何责任。

附件

请检查下列物品完整无缺。

扬声器电缆（2m）×2/格栅×2/防滑垫（8片）×1

安装格栅

扬声器和格栅是分开包装的。安装格栅时，请将格栅反面的凸出部分（磁体）对准扬声器上对应的螺钉头。

注意

当格栅去掉后，请一定不要用手触摸扬声器单元或使用工具对其施力。

连接到放大器

在进行连接前，请确认放大器的电源已经关闭。

请对照第一页参考连接方法。

放置扬声器

• 请将扬声器放置在结实且无震动的平面。
• 如果扬声器能够朝向听音位置稍微倾斜，就能得到更好的立体声像。
• 将扬声器放置在平面上时，把包含的防滑垫粘贴至扬声器底面的四角，如图所示。防滑垫将防止扬声器随处移动。

防滑垫

注意

扬声单元过度靠近CRT（阴极射线管）电视机时可能影响电视机图像的色彩并产生蜂鸣噪声。此时，请把扬声器从电视机处移开。

规格

NS-BP401

类型 双向低音反射扬声器系统

隔磁屏型

发音单元. 13 cm 锥盆低音扬声器

3cm 软圆顶高频扬声器

阻抗 6Ω

频率响应. 50Hz - 40kHz(-10dB)

100 kHz (-30 dB)

名义输入功率. 60W

最大输入功率. 120W

敏感度. 85 dB/2.83 V/m

分频频率 3 kHz

尺寸（宽 × 高 × 深）. 176× 310× 327mm

重量. 5.9 kg

NS-BP301

类型 双向低音反射扬声器系统

隔磁屏型

发音单元. 13 cm 锥盆低音扬声器

3cm 软圆顶高频扬声器

阻抗 6Ω

频率响应. 55Hz - 40kHz (-10dB)

100 kHz (-30 dB)

名义输入功率. 60W

最大输入功率. 110W

敏感度. 85 dB/2.83 V/m

分频频率. 4 kHz

尺寸（宽 × 高 × 深）. 176× 310× 297mm

重量. 4.6 kg

• 因为产品改良，规格可能时有变化。
• 必须注意，输入功率不能超过上述数值。

产品中有害物质的名称及含量

部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
外壳箱体	×	○	○	○	○	○
扬声器单元	×	○	○	○	○	○
本表格依据SJ/T 11364的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。

此标识适用于在中华人民共和国销售的电子信息产品。标识中间的数字为环保使用期限的年数。

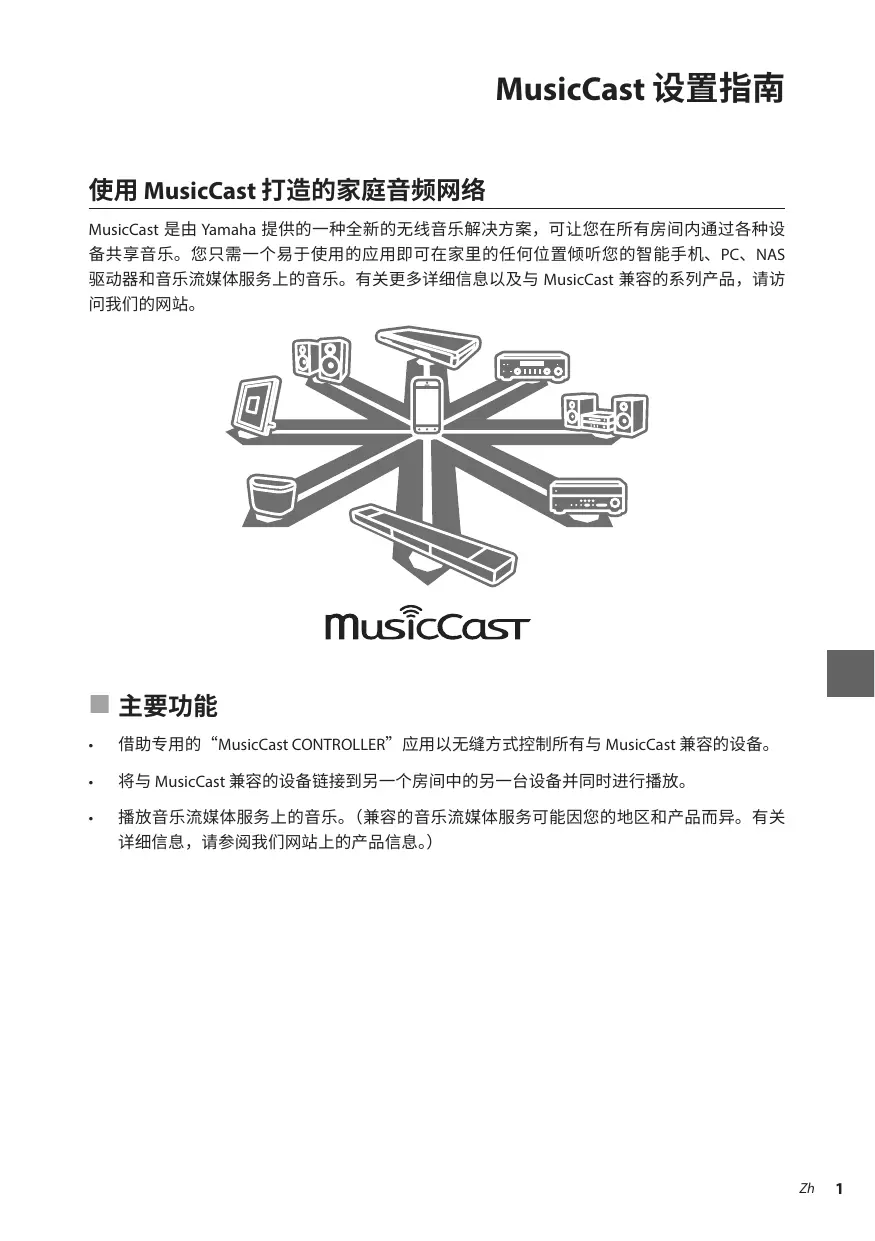

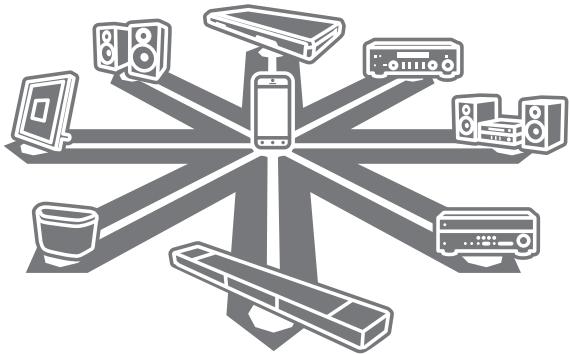

使用 MusicCast 打造的家庭音频网络

MusicCast是由Yamaha提供的一种全新的无线音乐解决方案，可让您在所有房间内通过各种设备共享音乐。您只需一个易于使用的应用即可在家里的任何位置倾听您的智能手机、PC、NAS驱动器和音乐流媒体服务上的音乐。有关更多详细信息以及与MusicCast兼容的系列产品，请访问我们的网站。

MusicCast

主要功能

• 借助专用的“MusicCast CONTROLLER”应用以无缝方式控制所有与 MusicCast 兼容的设备。
• 将与 MusicCast 兼容的设备链接到另一个房间中的另一台设备并同时进行播放。
  播放音乐流媒体服务上的音乐。（兼容的音乐流媒体服务可能因您的地区和产品而异。有关详细信息，请参阅我们网站上的产品信息。）

设备的准备工作

移动设备（智能手机等）

要在与 MusicCast 兼容的设备上使用网络功能，您需要专用于此操作的应用“MusicCast CONTROLLER”。在 App Store（适用于 iOS 设备）或 Google Play（适用于 Android 设备）上搜索免费应用“MusicCast CONTROLLER”，然后将该应用安装到您的设备上。

有关详细信息，请参阅每个应用商店中有关此应用的说明。

将已安装 MusicCast CONTROLLER 的移动设备连接到您家中的无线路由器。

如果您的路由器支持多个SSID（网络名），请将移动设备连接到第一个接入点（“SSID1”等）。

设备的设置和播放

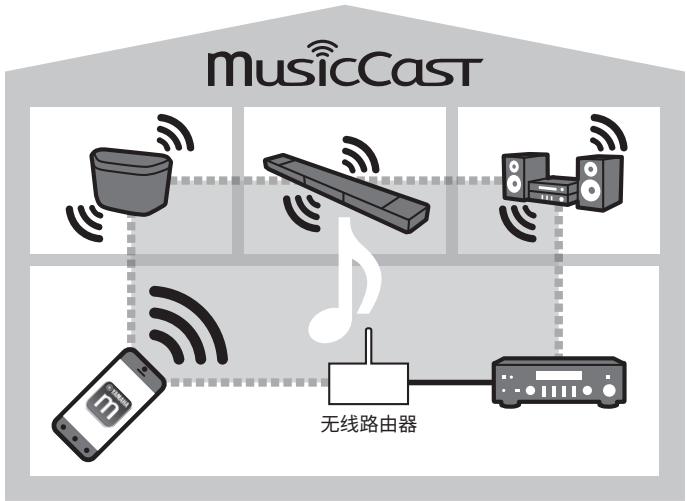

使用 MusicCast CONTROLLER 应用创建以下网络（MusicCast 网络）。

1 打开与 MusicCast 兼容的设备。
2 点击您的移动设备上的 MusicCast CONTROLLER 应用图标，然后点击“设置”。

提示

如果您已将与 MusicCast 兼容的设备连接到该网络，请依次点击“设置”和“添加新设备”。

3 按照屏幕上的说明操作 MusicCast CONTROLLER 应用，然后按住与 MusicCast 兼容的设备（或遥控器）上的 CONNECT按钮 3 秒钟。

有关 CONNECT按钮，请参阅每台与MusicCast兼容的设备的使用说明书。

4 设置网络。

按照屏幕上的说明操作 MusicCast CONTROLLER 应用以设置网络。

5 操作 MusicCast CONTROLLER 应用以进行播放。

提示

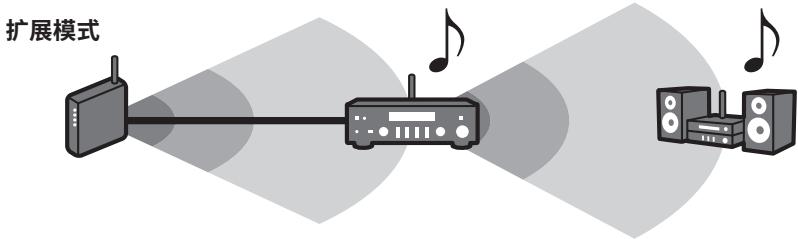

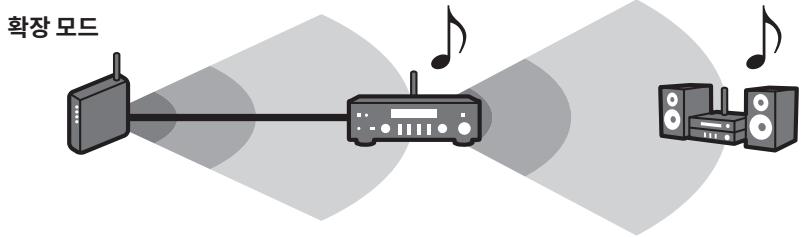

• 如果要将与 MusicCast 兼容的设备安装到无线路由器范围之外的位置，请使用网络电缆将另一个 MusicCast 支持设备连接到该路由器以扩大范围（扩展模式）。

• 与 MusicCast 兼容的设备可能在某些位置处无法播放高解析度音频源。在这种情况下，应使用网线将设备直接连接到路由器。

另请参阅与 MusicCast 兼容的设备的相关使用说明书中的故障排除部分。

问题/原因	解决方法
与 MusicCast 兼容的设备没有声音。
设备已关闭。	打开设备。
	在设备上启用网络待机。
设备未连接到 MusicCast 网络。	利用 MusicCast CONTROLLER 应用连接设备。
无法在 MusicCast 应用上进行连接设置。
移动设备未连接到您家中的无线路由器。	将移动设备连接到无线路由器,然后启动 MusicCast CONTROLLER 应用。
	禁用蜂窝数据传输。
与 MusicCast 兼容的设备已关闭。	打开与 MusicCast 兼容的设备。
	在设备上启用网络待机。
无法连接到网络。
未正确获取网络参数(IP 地址)。	启用您的路由器上的 DHCP 服务器功能。
无线路由器的设置已更改。	利用 MusicCast CONTROLLER 应用将所有与 MusicCast 兼容的设备连接到网络。
MusicCast CONTROLLER 应用未检测到与 MusicCast 兼容的设备。
移动设备未连接到您家中的无线路由器。	将移动设备连接到无线路由器,然后再次利用 MusicCast CONTROLLER 应用设置与 MusicCast 兼容的设备。
与 MusicCast 兼容的设备已关闭。	打开设备。
	在设备上启用网络待机。

欲知更多资讯，敬请访问我们的网站：

MusicCast是YamahaCorporation的商标或注册商标。

Android和GooglePlay是GoogleInc.的商标。

iPhone、iPad和AirPlay是AppleInc.在美国和其他国家/地区的注册商标。
