MANUAL DE USUARIO MCR-N8Z70D YAMAHA

COLOCACIÓN DE LOS ALTAVOCES

• Instale los altavoces en un lugar fresco, seco, limpio, estable, y horizontal.
• Para evitar descargas eléctricas, incendios, lesiones, No inserte la mano ni ningún objeto daños a los altavoces, y la decoloración de las cajas, instálelos alejados de ventanas, fuentes de calor, fuentes de vibraciones excesivas, polvo, humedad, frío, lluvia, agua, objetos que caigan, fuentes de ruido (transformadores, motores, etc.) y de la luz solar directa.
• No inserte la mano ni ningún objeto en el orificio ni tome el altavoz sujetándolo por dicho orificio, ya que podrían producirse lesiones o daños del altavoz.
• Cada vez que note distorsión, reduzca el volumen en su amplificador a un ajuste inferior. No permita nunca que su amplificador produzca “cortes acústicos”. De lo contrario, sus altavoces podrán estropearse.
• Cuando utilice un amplificador con una potencia de salida nominal más alta que la potencia de entrada nominal de los altavoces, deberá tener cuidado para no sobrepasar nunca la entrada máxima de los altavoces.
• No intente limpiar los altavoces con disolventes químicos (como alcohol o diluyentes), ya que podrían estropear el acabado. Utilice un paño limpio y seco.
• No intente modificar ni arreglar los altavoces. Póngase en contacto con el personal de servicio Yamaha cualificado cuando necesite tener que hacer alguna reparación. La caja no deberá abrirse nunca por ninguna razón.
• La colocación o instalación segura es responsabilidad del propietario. Yamaha no se hará responsable por ningún accidente causado por una mala colocación o instalación de los altavoces.

• Coloque los altavoces en una superficie fuerte y sin vibraciones.
• Cuando los altavoces estén dirigidos hacia la posición de escucha podrá obtenerse una imagen estéreo mejor.
• Al instalar los altavoces sobre una superficie plana, fije los topes antideslizantes incluidos en las esquinas de la parte inferior de cada altavoz, tal y como se muestra. Los topes evitarán el movimiento del altavoz. ACCESORIOS Compruebe que estén incluidos los elementos siguientes. 2 cables de altavoces (2 m) / Reja × 2 / Topes antideslizantes (8 unidades) × 1

El altavoz y la reja se suministran por separado. Para fijar la reja, alinee las proyecciones (imanes) del reverso de la reja con las cabezas de tornillo correspondientes del altavoz. Nota Cuando quite la reja, asegúrese de no tocar las unidades de altavoces con sus manos ni aplicar una fuerza excesiva con herramientas.

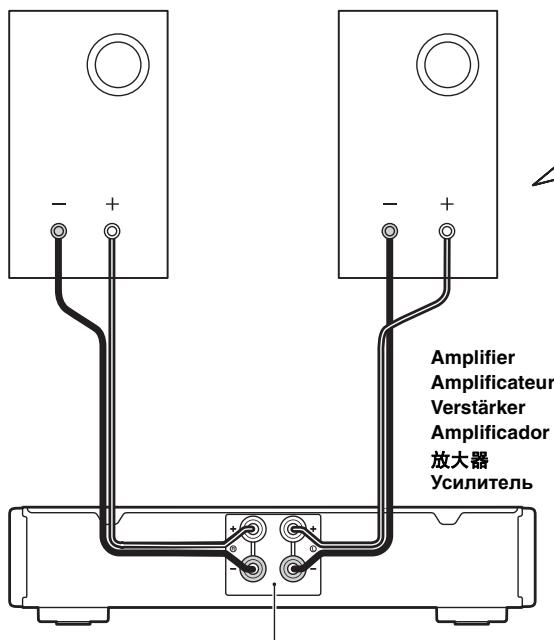

CONEXIÓN CON SU AMPLIFICADOR

ANTES DE REALIZAR CONEXIONES, ASEGÚRESE DE QUE EL AMPLIFICADOR ESTÁ APAGADO. Con respecto al método de conexión, consulte la página 1. Nota Si coloca esta unidad demasiado cerca de un televisor con grabadora, es posible que el color de las imágenes se perturbe o que se produzca ruido de zumbido. En tal caso, aleje los altavoces del televisor. ESPECIFICACIONES NS-BP401 Tipo ................... Sistema de altavoces de reflejo de graves de 2 vías Tipo sin blindaje magnético Excitador ....................................Altavoz de graves cónico de 13 cm Altavoz de agudos de cúpula blanda de 3 cm Impedancia ...................................................................................6 Ω Respuesta de frecuencia .............................50 Hz a 40 kHz (-10 dB) 100 kHz (-30 dB) Potencia de entrada nominal .....................................................60 W Potencia de entrada máxima....................................................120 W Sensibilidad ..............................................................85 dB/2,83 V/m Frecuencia de cruce .................................................................. 3 kHz Dimensiones (An × Al × Prof) .........................176 × 310 × 327 mm Peso ..........................................................................................5,9 kg NS-BP301 Tipo ................... Sistema de altavoces de reflejo de graves de 2 vías Tipo sin blindaje magnético Excitador ....................................Altavoz de graves cónico de 13 cm Altavoz de agudos de cúpula blanda de 3 cm Impedancia ...................................................................................6 Ω Respuesta de frecuencia .............................55 Hz a 40 kHz (-10 dB) 100 kHz (-30 dB) Potencia de entrada nominal .....................................................60 W Potencia de entrada máxima....................................................110 W Sensibilidad ..............................................................85 dB/2,83 V/m Frecuencia de cruce .................................................................. 4 kHz Dimensiones (An × Al × Prof) .........................176 × 310 × 297 mm Peso ..........................................................................................4,6 kg

• Las especificaciones están sujetas a cambios sin previo aviso.
• Deberá tenerse mucho cuidado para no sobrepasar los valores de potencia de entrada indicados más arriba. 5 Es Español Topes antideslizantes

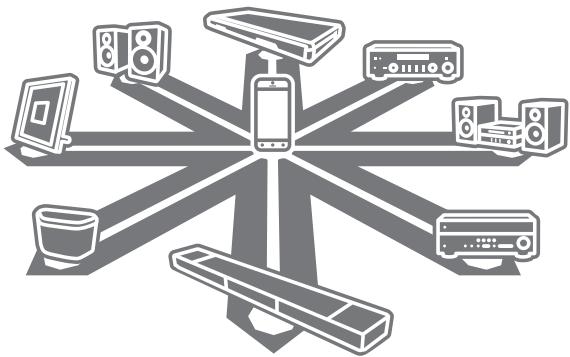

Guía de instalación de MusicCast Red de audio doméstica con MusicCast MusicCast es una solución musical inalámbrica de Yamaha completamente nueva que le permite compartir música entre todas las habitaciones con diversos dispositivos. Puede disfrutar de la música de un smartphone, un PC, una unidad NAS o un servicio de música en streaming en cualquier punto del hogar con una aplicación fácil de usar. Para ver información más detallada y una lista de productos compatibles con MusicCast, visite nuestro sitio web. ¢ Características clave

Controle sin complicaciones todos los dispositivos compatibles con MusicCast con la aplicación dedicada “MusicCast CONTROLLER”.

Enlace un dispositivo compatible con MusicCast con otro dispositivo de otra habitación y reproduzca en ambos de manera simultánea.

Reproduzca música procedente de servicios de música en streaming. (Los servicios compatibles de música en streaming pueden variar en función de la región y del producto. Consulte la información del producto en nuestro sitio web para ver los detalles).

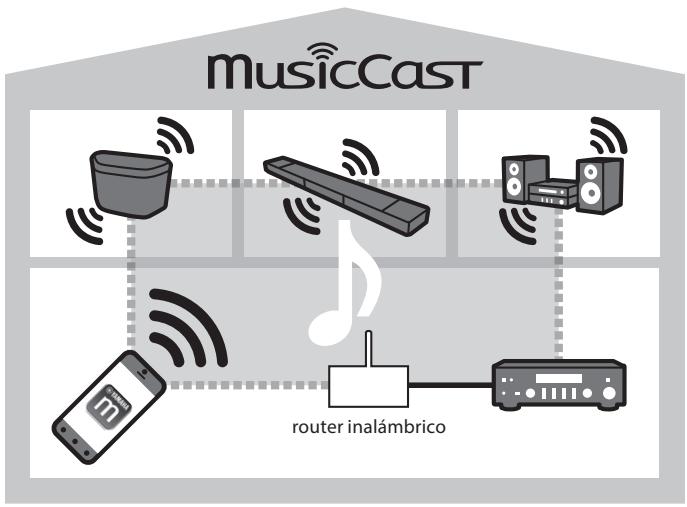

Configuración ¢ Preparación de los dispositivos Dispositivo móvil (smartphone, etc.) Para utilizar las características de red del dispositivo compatible con MusicCast, necesita la aplicación dedicada “MusicCast CONTROLLER” para la operación. Busque la aplicación gratuita “MusicCast CONTROLLER” en App Store (para dispositivos iOS) o Google Play (para dispositivos Android) e instálela en su dispositivo. Para ver información detallada, consulte las instrucciones relativas a esta aplicación en la tienda correspondiente. Conecte al router inalámbrico de su hogar el dispositivo móvil en el que se haya instalado MusicCast CONTROLLER. Si su router admite varios SSID (nombres de red), conecte el dispositivo móvil al primer punto de acceso (“SSID 1”, etc.) ¢ Configuración de los dispositivos y reproducción Cree la siguiente red (red MusicCast) con la aplicación MusicCast CONTROLLER. router inalámbrico

Encienda el dispositivo compatible con MusicCast. Toque el icono de la aplicación MusicCast CONTROLLER en el dispositivo móvil y toque “Configuración”. Sugerencia Si ya ha conectado a la red un dispositivo compatible con MusicCast, toque “Ajustes” y, a continuación, “Añadir dispositivo nuevo”.

Siga las instrucciones que aparecen en la pantalla de la aplicación MusicCast CONTROLLER y, a continuación, pulse y mantenga pulsado el botón CONNECT del dispositivo compatible con MusicCast (o del mando a distancia) durante tres segundos. Consulte el manual del usuario de cada dispositivo compatible con MusicCast respecto al botón CONNECT.

Configure la red. Siga las instrucciones que aparecen en la pantalla de la aplicación MusicCast CONTROLLER para configurar la red.

Use la aplicación MusicCast CONTROLLER para la reproducción. Sugerencia

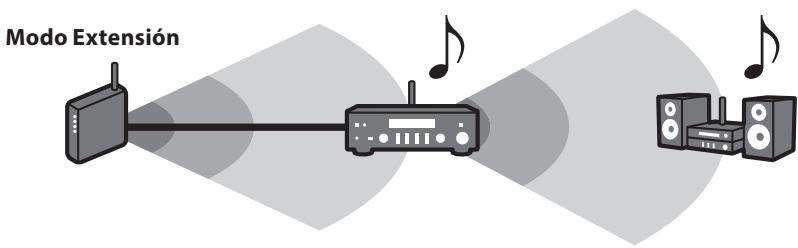

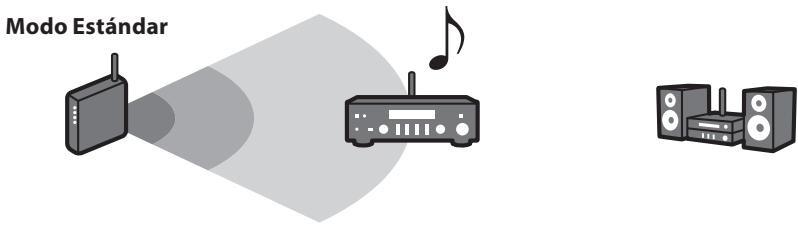

• Si desea instalar un dispositivo compatible con MusicCast en una ubicación que se encuentre fuera del alcance del router inalámbrico, conecte al router otro dispositivo compatible con MusicCast con un cable de red para ampliar el alcance (modo Extensión). Modo Estándar Modo Extensión

• Dependiendo de donde se encuentre, es posible que el dispositivo compatible con MusicCast no pueda reproducir una fuente de audio de alta resolución. En este caso, conecte el dispositivo directamente al router con un cable de red.

Solución de problemas Consulte también la sección de solución de problemas del manual del usuario del dispositivo compatible con MusicCast. Problema/Causa Solución El dispositivo compatible con MusicCast no emite sonido. Encienda el dispositivo. El dispositivo está apagado. Active la espera de red en el dispositivo. El dispositivo no está conectado a la red MusicCast. Conecte el dispositivo con la aplicación MusicCast CONTROLLER. No es posible realizar los ajustes de conexión en la aplicación MusicCast. Conecte el dispositivo móvil al router inalámbrico El dispositivo móvil no está conectado al router e inicie la aplicación MusicCast CONTROLLER. inalámbrico de su hogar. Desactive la transmisión de datos por telefonía móvil. El dispositivo compatible con MusicCast está Encienda el dispositivo compatible con MusicCast. apagado. Active la espera de red en el dispositivo. No se puede conectar con la red. Los parámetros de red (dirección IP) no se han obtenido correctamente. Active la función de servidor DHCP en el router. Se ha modificado la configuración del router Conecte a la red todos los dispositivos compatibles con inalámbrico. MusicCast con la aplicación MusicCast CONTROLLER. La aplicación MusicCast CONTROLLER no puede detectar un dispositivo compatible con MusicCast. El dispositivo móvil no está conectado al router inalámbrico de su hogar. Conecte el dispositivo móvil al router inalámbrico y ajuste el dispositivo compatible con MusicCast con la aplicación MusicCast CONTROLLER una vez más. El dispositivo compatible con MusicCast está Encienda el dispositivo. apagado. Active la espera de red en el dispositivo. Para obtener más información, visite el sitio web: http://www.yamaha.com/musiccast/ MusicCast es una marca comercial o una marca comercial registrada de Yamaha Corporation. Android y Google Play son marcas comerciales de Google Inc. iPhone, iPad y AirPlay son marcas comerciales de Apple Inc., registradas en EE. UU. y en otros países.
