用户手册 760GM-P23 MSI

BSMI_EMI 聲明 警告使用者 這是甲類的資訊產品，在居住的環境中使用時，可能會造成無線電干擾，在這種 情況下，使用者會被要求採取某些適當的對策。

简介111 规格112 后置面板114 硬件安装114 BIOS 设置124

簡介131 規格132 背板134 硬體設定134 BIOS 設定144

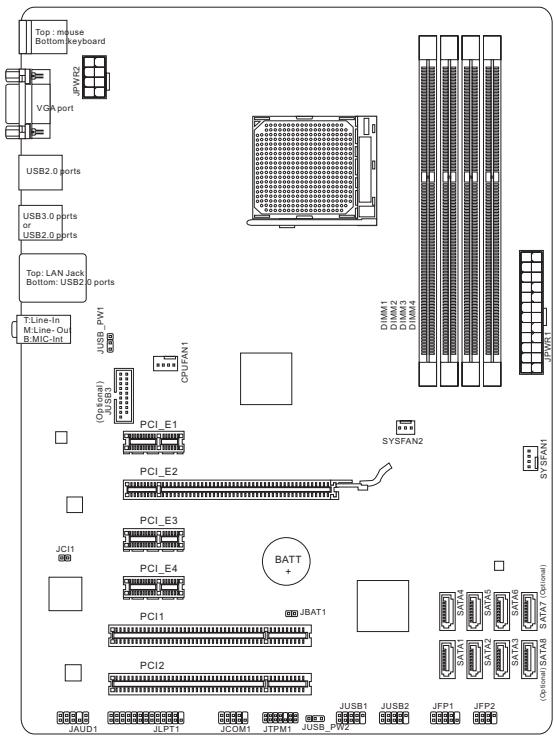

简体中文 简介 感谢您购买了 760GA-P43 (FX)/ 760G-P43 (FX) 系列 (MS-7699 v1.x) ATX 主 板。 此系列是基于 AMD® 760G & SB710 芯片组为优化系统性能而设计的。为适 合 AM3+ 封装 AMD® 处理器所设计。此系列提供了高性能，专业化的桌面平台解 决方案。 布局

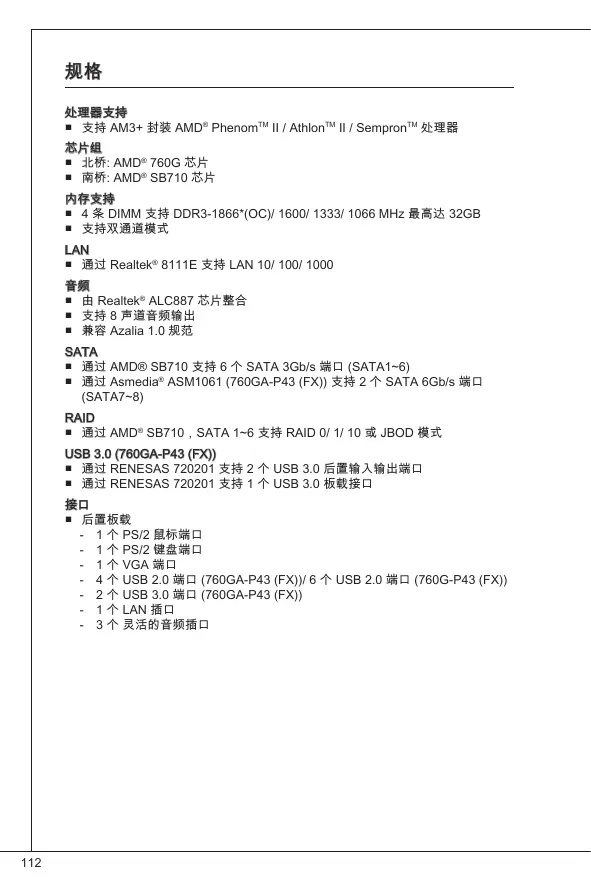

规格 处理器支持 ■ 支持 AM3+ 封装 AMD® PhenomTM II / AthlonTM II / SempronTM 处理器 芯片组 ■ 北桥: AMD® 760G 芯片 ■ 南桥: AMD® SB710 芯片 内存支持 ■ 4 条 DIMM 支持 DDR3-1866*(OC)/ 1600/ 1333/ 1066 MHz 最高达 32GB ■ 支持双通道模式 LAN ■ 通过 Realtek® 8111E 支持 LAN 10/ 100/ 1000 音频 ■ 由 Realtek® ALC887 芯片整合 ■ 支持 8 声道音频输出 ■ 兼容 Azalia 1.0 规范 SATA ■ 通过 AMD® SB710 支持 6 个 SATA 3Gb/s 端口 (SATA1~6) ■ 通过 Asmedia® ASM1061 (760GA-P43 (FX)) 支持 2 个 SATA 6Gb/s 端口 (SATA7~8) RAID ■ 通过 AMD® SB710，SATA 1~6 支持 RAID 0/ 1/ 10 或 JBOD 模式 USB 3.0 (760GA-P43 (FX)) ■ 通过 RENESAS 720201 支持 2 个 USB 3.0 后置输入输出端口 ■ 通过 RENESAS 720201 支持 1 个 USB 3.0 板载接口 接口 ■ 后置板载 ‑ 1 个 PS/2 鼠标端口 ‑ 1 个 PS/2 键盘端口 ‑ 1 个 VGA 端口 ‑ 4 个 USB 2.0 端口 (760GA-P43 (FX))/ 6 个 USB 2.0 端口 (760G-P43 (FX)) ‑ 2 个 USB 3.0 端口 (760GA-P43 (FX)) ‑ 1 个 LAN 插口 ‑ 3 个 灵活的音频插口

MS-7699 ■ 板载周边接口 ‑ 2 个 USB 2.0 接口 ‑ 1 个 USB 3.0 接口 (760GA-P43 (FX)) ‑ 1 个 前置面板音频接口 ‑ 1 个 并行端头接口 ‑ 1 个 串行端口接口 ‑ 1 个 TPM 接口 ‑ 1 个 机箱入侵检测接口 插槽 ■ 1 个 PCIe 2.0 x16 插槽 ■ 3 个 PCIe 2.0 x1 插槽 ■ 2 个 PCI 插槽 出厂规格 ■ ATX (30.48 公分 X 22.25 公分) 固定螺孔 ■ 6 个固定螺孔

要了解 CPU 的最新信息，请登录 http://www.msi.com/service/cpu-support

要了解更多模组兼容性问题信息，请登录 http://www.msi.com/service/test-report

如果您需要购买配件，并要求零件号码，您可以搜索该产品的网页来获得详细说 明。网址为: http://www.msi.com/index.php

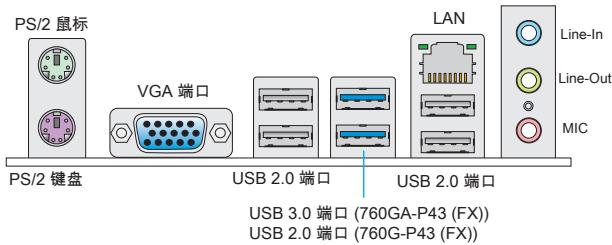

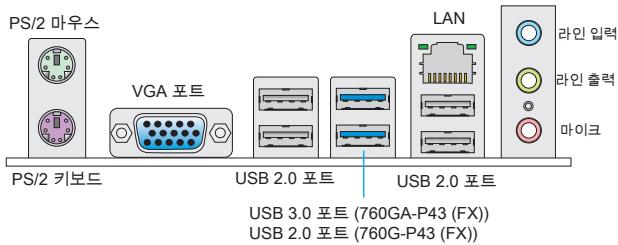

USB 3.0 端口 (760GA-P43 (FX)) USB 2.0 端口 (760G-P43 (FX))

硬件安装 AM3+ 和风扇安装 当您安装CPU时, 确认CPU带有散热片和风扇放置在CPU的顶部， 同时，请不要 忘记使用一些散热胶涂在CPU的表面，使它更好的散热。请根据以下步骤确保正 确安装CPU和风扇。错误的安装可能会引起CPU和主板的损坏。

AM3+ CPU 表面 记得使用一些散热胶涂在 CPU 表面， 使它更好的散热。

MS-7699 请根据以下步骤正确的安装CPU和风扇。 .

将拉杆从插槽上拉起，确认与插槽成90度角

寻找CPU上的金色箭头，金色箭头方向如图所 示，只有方向正确CPU才能插入。

如果CPU是正确安装的，针脚应该完全嵌入进插 座里并且不能被看到请注意任何违反正确操作的 行为都可能导致主板的永久性破坏。

稳固的将CPU插入到插座里并且关上拉杆。当拉 上拉杆时CPU可能会移动一般关上拉杆时用手指 按住CPU的上端，以确保CPU正确的而且是完全 的嵌入进插座里了。

将散热装置放于底座上。首先， 将钩子的一端钩 住。

然后，按下钩子的另一端，以将散热装置固定在 底座上。找到固定杆并将其拉起。

将CPU风扇电源线插入主板上的CPU风扇电源接 口。

注意 * 当您从固定螺栓中断开安全钩时, 请务必关注您的的手指，因为一旦安全钩从固 定螺被断开，固定杠杆将立即回弹。 * 确认在系统启动前CPU风扇已经牢固的粘贴在CPU上。 * 关于CPU风扇安装详细描述， 请参考CPU风扇包装里的文档说明。

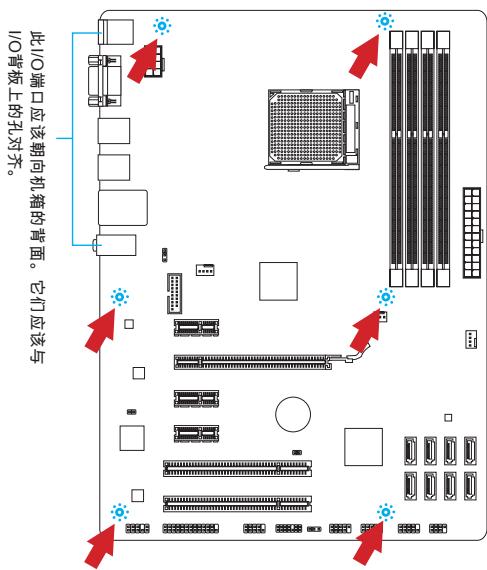

螺丝孔 当安装主板时，首先必须将主板固定在机壳底座。如果机箱壳内带有一个I/O后背 板，请替换成主板包装里带有的I/O后档板。不需要任何螺丝，此后挡板将轻松的 卡在机箱上。调整主板上安装板的固定底座并且用机箱提供的螺丝固定好主板。 主板上的螺丝孔位置显示如下，更多信息请参阅机箱内附带的手册。

此I/O端口应该朝向机箱的背面。它们应该与 I/O背板上的孔对齐。

注意 * 安装的主板放在一个平坦的表面上以避免没必要的破碎。 * 为了防止损坏主板，禁止任何的主板电路与机箱之间相连，除了必要的固定螺丝 柱外。 * 请确认，没有任何金属组件放入主板或机箱里面，否则放入的金属组件可能造成 主板短路。

MS-7699 安装内存模组 . 推开装配夹打开内存插糟，把内存垂直插入插糟中。内存底部上有一个非在正 中心的糟口，它只允许内存以正确方式安装到插糟中。 2.

将内存模组用力推入内存插槽中，当内存模组被放入正确的位置时，内存插槽 上的塑料夹将自动关闭并将听到“咔嗒”一声。

手动检查内存模块是否由内存槽孔夹完全锁定。

注意 * 为了确保系统稳定性， 在双通道模式下一定要使用同类型同密度的内存模块。 * 必须首先将内存模块插入DIMM1插槽中。

JPWR1: ATX 24-Pin 电源接口 此接口可连接ATX 24-Pin电源适配器。在与ATX 24-Pin电源适配器相连时，请务 必确认，电源适配器的接头安装方向正确，针脚对应顺序也准确无误。将电源接 头插入，并使其与主板电源接口稳固连接。

d n u ro V .G 5 V 4 2 3.+ +5 V d 2 2. +5 s un d 2 . e o n d 1 2 0.R Gr rou un # 2 9. G ro ON d 1 8. G - un 1 7. PS o 1 6. Gr 2V V 1 5. -1 .3 1 4. +3 1 3. 1

V .3 3 V .+ 2 V 2 1 2 1 1.+ +1 B OK 1 0. VS R nd 1 5 W u . 9 .P ro nd 8 .G 5V u 7 .+ ro nd 6 .G 5V u 5 .+ ro 3V 4 .G 3. 3V 3 .+ 3. 2 .+ 1

JPWR2: ATX 8-Pin 电源接口 此 12V 电源接口用于为 CPU 供电。

d n u d ro un nd .G ro u d 4 .G ro un 3 .G ro 2 .G 1

V 2 1 V .+ 2 V 8 .+1 12 V 7 .+ 12 6 .+ 5

注意 确认所有接口连接到合适的ATX电源以保证主板的稳定运行。

CPUFAN1, SYSFAN1, SYSFAN2: 风扇电源接口 风扇电源接口支持+12V的系统散热风扇。如果您的主机板有集成系统硬件监控芯 片，您必须使用一个特别设计支持风扇速度侦测的风扇方可使用CPU风扇控制功 能。记住连接所有系统风扇。一些系统风扇可能没有连接到主板上。而是直接连 接到电源上。系统风扇可以插入到任何可用的系统风扇接口中。

d n u ro 2V se .G 1 1 .+ o U 2 .N 3

MS-7699 SATA1~8: 串行 ATA 接口 (SATA7~8 针对 760GA-P43 (FX)) 此接口是高速的串行ATA界面端口。每个接口可以连接一个串行ATA设备。串行 ATA 设备包括硬盘 (HDD)，固态硬盘(SSD), 和光盘 (CD/ DVD/ Blu-Ray)。

注意 * 请勿将串行ATA数据线对折成90度。否则，传输过程中可能会出现数据丢失。 * SATA 线的两端有相同的插口，然而，为了节省空间建议连接扁平接口端在主板 上。

主板提供了机箱面板和指示灯的连接接口。JFP1是和Intel®前置输入输出连接规格 兼容的。 P o

JCOM1: 串行端头接口 此接口是一个每秒发送或接收16个字节FIFOs的16550A高速通信端口。您可以连 接一个串行设备。

in P o .N S 0 T R 1 .C 8 DS R . 6 DT N . 4 SI . 2 I S d .R T u n 9 o T R . r 7 .G U 5 . SO C D 3 .D 1

JUSB1, JUSB2: USB 2.0 扩展接口 此接口专为连接高速USB外围设备而设计。例如 USB HDD，数码相机，MP3 播 放器，打印机，调制解调器等。 d C un + .N o 1 0 r B 1 .G S B1 8 .U S 6 .U C 4 VC . 2

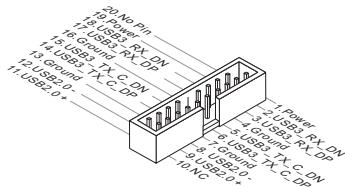

JUSB3: USB 3.0 扩展接口 (760GA-P43 (FX)) USB 3.0 端口向下兼容 USB 2.0 设备。它支持高达 5 Gbit/s (超高速) 的数据传输 速率。 N D _ DP in N P r X _ D o e _R X _ P C D .N w 3 R _ _ 0 o B _ 2 .P S B3 nd X _C T 9 1 .U S u _ X o 8 1 7.U Gr B3 _T 1 6. S B3 nd 1 .U S u .0 + o 5 1 .U r B2 .0 4 1 3.G S B2 1 2.U S 1 1.U 1

* 请注意，VCC 和 GND 针脚必须正确连接以避免可能的损坏。

* 为了使用 USB 3.0 设备，您必须通过一个可选的 USB 3.0 兼容线连接设备到 USB 3.0 端口上。

此接口可以连接前置面板音频。它符合Intel® 前置面板I/O连接设计手册。

MS-7699 JTPM1: 模组接口 此接口连接一个TPM (Trusted Platform Module)模块。请参考TPM安全平台手册 以获得更多细节和用法。

3 in p 2 ta in a p 1 d ta pin 0 n e s & da ta pi m s & da ta a ra re s F d s & d C ad dre ss & P re s .L C d d s 3 P a d re 1 1.L C a dd et 1 .LP C a es k 9 LP C R loc . 7 .LP C C 5 .L P C 3 .LP 1 d n u nd r ro u n r e .G ro Pi we Q r ow 4 1 2 . G o P o IR w e y p 1 0.N V ial o b 1 .5 r P nd 8 Se 3V ta . 6 3. S . 4 .3V 2

JCI1: 机箱入侵开关接口 此接头与机箱开关相连。如果机箱被打开了，此接头会短接，系统会记录此状 态，并在屏幕上显示警告信息。要消除这一警告信息，您必须进入BIOS设定工具 清除此记录。

d n u RU ro T .G IN 2 .C 1

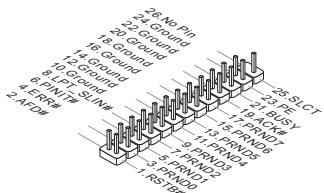

JLPT1: 并行端头接口 此接口用于连接一个可选的并行端口转接口。此并行端口是一个标准的打印机端 口，它支持EPP(增强型并行端口)和ECP(扩展功能并行端口)两种模式。

JBAT1: 清除 CMOS 跳线 主板上建有一个 CMOS RAM，其中保存的系统配置数据通过一枚外置的电池来维 持。通过 CMOS RAM，系统在每次启动时可以自动引导进入操作系统。如果您想 清除系统配置数据，可以通过使用一个金属物体快速短接这两个引脚来清除数据

注意 当系统关闭时，您可以通过短接跳线来清除CMOS。避免在系统开机时清除 CMOS ; 否则主板损坏。

JUSB_PW1, JUSB_PW2: USB 电源跳线 这些跳线用来为 USB 端口选择 VCC5 或 5VSB 供电。如果您想在休眠模式下为 USB 端口供电，请选择 5VSB。

注意 如果设置跳线为5VSB, 电源供应必须能提供至少2A的电流。

MS-7699 PCIe (Peripheral Component Interconnect Express) 插槽 此 PCIe 插槽支持符合 PCIe 界面的扩展卡。

PCI (Peripheral Component Interconnect) 插槽 此PCI插槽支持网卡，SCSI卡，USB卡，和其他符合PCI规范的扩展卡。

注意 当增加或移除扩展卡时，请首先拔除电源。同时查看关于扩展卡的文档为扩展卡 配置必要的硬件或软件，如跳线，开关或BIOS配置。 PCI 中断请求队列 IRQ或中断请求队列，是硬件线路。通过它设备可以将中断信号发送到微处理器。 PCI 的IRQ针脚一般如下表所示连接到PCI总线针脚: 顺序 插槽

BIOS 设置 计算机加电后，系统将会开始POST(加电自检)过程。当屏幕上出现以下信息时， 按 <DEL> 键即可进入设定程序。 Press DEL to enter Setup Menu （按 DEL 进入设置菜单） 如果此信息在您做出反应前就消失了，而您仍需要进入Setup，请关机后再开机 活按机箱上RESET键重新启动您的系统。您也可以同时按下<Ctrl>，<Alt>和<Delete> 键来重新启动您的系统。

注意 为了获得更好的系统性能，本章节每个BIOS目录下的项目描述都在不断的更新。 因此，这些描述可能有些稍微的不同，仅供参考。 主菜单

Standard CMOS Features 使用此菜单可对基本的系统配置进行设定。如时间，日期等。 Advanced BIOS Features 使用此菜单可以进行设置特别增强的特性。

MS-7699 Integrated Peripherals 使用此菜单可对周边设备进行特别的设定。 Power Management Setup 使用此菜单可以对系统电源管理进行特别的设定。 H/W Monitor 此项显示您的CPU，风扇的状态，预警整体系统状态。 Green Power 此菜单用来定义电源相位。 BIOS Setting Password 使用此项可设置BIOS的密码。 Cell Menu 使用此菜单可以对频率/电压控制进行设定。 M-Flash 使用此菜单可以从USB存储装置读取或刷新BIOS。 Overclocking Profile 使用此菜单可以为BIOS保存您的设定到CMOS或从CMOS中载入您的设定。 Load Fail-Safe Defaults 使用此菜单可以载入BIOS厂商为稳定系统性能而设定的缺省值。. Load Optimized Defaults 使用此菜单可以为稳定系统操作性能载入系统优化性能设置的BIOS值。 Save & Exit Setup 保存对CMOS的修改，然后退出Setup程序。 Exit Without Saving 放弃对CMOS的修改，然后退出Setup程序。

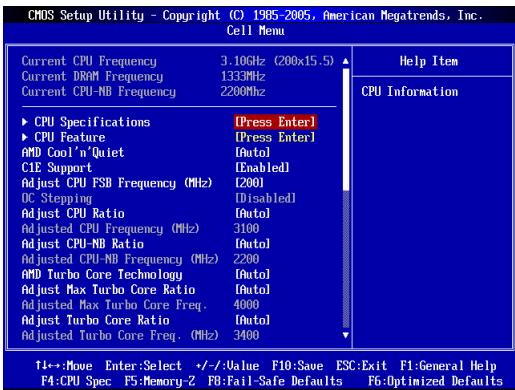

Current CPU/ DRAM/ CPU-NB Frequency 此项用于显示当前 CPU/ DRAM/ CPU-NB的频率。只读。 CPU Specifications（CPU 属性） 按<Enter>进入子菜单，此菜单显示已安装的CPU信息。 CPU Technology Support （CPU技术支持） 按<Enter>进入子菜单，此菜单显示已安装CPU所支持的技术。 CPU Feature（CPU 特性） 按<Enter>键进入子菜单: AMD Cool’n’Quiet（AMD 酷冷技术） 此酷冷(Cool’n’Quiet)技术可以有效并动态地降低CPU频率和能量消耗。 C1E Support 开启此项减少空闲时CPU能耗。并非所有的处理器支持增强停机状态(C1E )。 SVM Support 此项允许您开启/关闭 AMD SVM (Secure Virtual Machine) 技术。 AMD Cool’n’Quiet 此酷冷(Cool’n’Quiet)技术可以有效并动态地降低CPU频率和能量消耗。

注意 为确保酷冷(Cool’n’Quiet)功能已经被启用并能正常工作，请务必再次确认:

MS-7699 * 运行BIOS设置程序，选择核心菜单(Cell Menu)。在 Cell Menu(核心菜单)下找到 AMD Cool’n’Quiet (AMD 酷冷技术) 项，并将此项设置为“Enabled”。 * 进入Windows操作系统并选择[Start]->[Settings]->[Control Panel]->[Power Options]。进入Power Options Properties标签并选择 Power schemes 下的 Minimal Power Management 项。 C1E Support 开启此项减少空闲时CPU能耗。并非所有的处理器支持增强停机状态(C1E )。 Adjust CPU FSB Frequency (MHz) 此项允许您设置CPU前端总线频率。 OC Stepping 当您在 “Adjust CPU FSB Frequency (MHz)” 选项中设置超频频率后，此项将会被 启用。以下相关选项将出现。此项将会帮助系统在启动后一步一步超频。 Start OC Stepping From (MHz) 此项用于设置初始 CPU FSB 频率。系统将会以初始 CPU FSB 频率启动。然 后从该CPU FSB 频率开始一步一步超频到您在 “Adjust CPU FSB Frequency (MHz)” 选项中所设置的频率。 OC Step 此项用于设置超频步骤数目。 OC Step Count Timer 此项用于设置超频时每步缓冲时间。 Adjust CPU Ratio 此项用来调整CPU倍频。仅在您的处理器支持此功能时可用。 Adjusted CPU Frequency (MHz) 此项显示调整后的CPU频率(FSB x Ratio)。只读。 Adjust CPU-NB Ratio 此项用于调整CPU-NB倍频。 Adjusted CPU-NB Frequency (MHz) 此项显示调整后的CPU-NB频率。只读。 AMD Turbo Core Technology 此技术自动增加活跃的CPU内核频率以提高性能。 Adjust Max Turbo Core Ratio 此项用来调整最大 CPU turbo core 比率。 Adjusted Max Turbo Core Freq. 此项显示已调整 CPU turbo core 频率。只读。 Adjust Turbo Core Ratio 此项用来调整 CPU turbo core 比率。

Adjusted Turbo Core Freq. (MHz) 此项显示已调整 CPU turbo core 频率。只读。 Unlock CPU Core 此项用来释放CPU内核。您设置它为 [Enabled] 然后设置 Advanced Clock Calibration 为 [Auto] ，以便能激活处理器内核。 Advanced Clock Calibration 此项提供超频。当设置[Enabled]，允许您去设置CPU更高频率。当处理器支持此 功能时才能实现。 CPU Core Control 此项用来控制 CPU 内核数目。当设置为 [Auto]，CPU 将在默认的内核数下运行。 当设置为 [Manual]，您可以打开/关闭指定的 CPU 内核。 Core X 这些项允许您开启/关闭 core X。 OC Genie Lite 设置此项为[Enabled]允许系统侦测最大FSB频率并自动超频。如果超频失败，为 了超频成功，您可以尝试超频到较低的FSB频率。 Memory-Z 按<Enter>键进入子菜单。 DIMM Memory SPD Information 按<Enter>键进入子菜单。此子菜单显示已安装内存的信息。 Advance DRAM Configuration 按<Enter>键进入子菜单。 DRAM Timing Mode 选择内存时序是否被内存模组的 SPD (Serial Presence Detect) EEPROM控 制。设置为 [Auto] 开启内存时序选项，BIOS根据在SPD中的配置设置下面的” Advance DRAM Configuration”子菜单选项。 设置 [Manual] 允许用户配置内存 时序和手动设置下列相关 “Advance DRAM Configuration” 子菜单。 FSB/DRAM Ratio 此项允许您选择FSB/ DRAM倍频到内存。 Adjusted DRAM Frequency (MHz) 此项显示调整后的内存频率。只读。 HT Link Control 按<Enter>键进入子菜单。

MS-7699 HT Incoming/ Outgoing Link Width 这些选项允许您设置Hyper-Transport连接带宽。设置此项为[Auto]，系统将自 动侦测HT连接带宽。 HT Link Speed 此项允许您设置Hyper-Transport连接速度。设置此项为[Auto]，系统将自动地侦测 HT连接速度。 Adjusted HT Link Frequency (MHz) 此项显示调整后的HT连接频率。只读。 Auto Disable DRAM/PCI Frequency 设置此项为[Enabled]，系统将从空的DRAM/PCI插槽移除(关闭)时钟以最小电磁干 扰(EMI)。 CPU VDD Voltage (V)/ CPU-NB VDD Voltage (V)/ DRAM Voltage 此项用于调整电压。 Spread Spectrum 此功能可以降低脉冲发生器所产生的电磁干扰 (EMI) 。

注意 * 如果您没有任何EMI方面的问题，要使系统获得最佳的稳定性和性能，请设置为 [Disabled]。但是，如果您被EMI所干扰的话，请选择Spread Spectrum(频展)的 值，以减少EMI。 * Spread Spectrum (频展) 的值越高，EMI会减少，系统的稳定性也相应的降低。 要为Spread Spectrum (频展) 设定一个最合适的值，请参考当地的EMI规章。 * 当您超频时,请关闭 Spread Spectrum (频展) ，因为即使一个很微小峰值漂移也 会引入时钟速率的短暂推动，这样会导致您超频的处理器锁死。

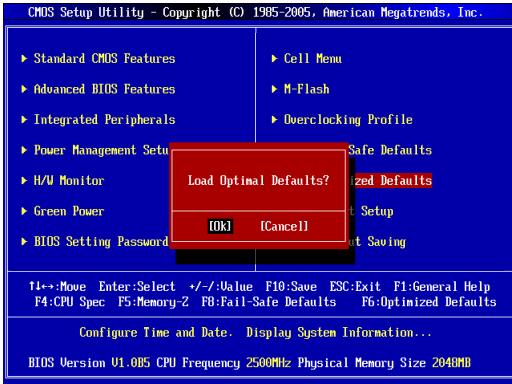

载入优化设置缺省值 您可以载入主板厂商为稳定性能提供的缺省值。

繁體中文 簡介 感謝您購買 760GA-P43 (FX)/ 760G-P43 (FX) 系列 (MS-7699 v1.x) ATX 主機 板。本系列主機板搭載 AMD® 760G & SB710 晶片組，以呈現極致的系統效能。 760GA-P43 (FX)/ 760G-P43 (FX) 系列採用最新 AMD® AM3+ 架構的處理器，提供 您高效能及專業的桌上型電腦平台解決方案。 主機板配置圖

規格 處理器 ■ 支援 AM3+ 架構的 AMD® PhenomTM II/ AlthonTM II/ SempronTM 處理器 晶片組 ■ 北橋：AMD® 760G 晶片組 ■ 南橋：AMD® SB710 晶片組 記憶體 ■ 4 條記憶體插槽，支援 DDR3-1866*(OC)/ 1600/ 1333/ 1066 MHz，最高可支 援總合 32GB 記憶體 ■ 支援雙通道模式 LAN ■ 由 Realtek® RTL8111E 支援 10/ 100/ 1000 網路 音效 ■ Realtek® ALC887 晶片 ■ 支援 7.1 聲道音效輸出 ■ 符合 Azalia 1.0 規格 SATA ■ 由 AMD® SB710 支援 6 個 SATA 3Gb/s 連接埠 (SATA1~6) ■ 由 Asmedia® ASM1061 支援 2 個 SATA 6Gb/s 連接埠 (SATA7~8，760GAP43 (FX)) RAID ■ SATA 1~6 支援 RAID 0/ 1/ 10 或 JBOD 模式，由 AMD® SB710 提供 USB 3.0 (760GA-P43 (FX)) ■ 2x USB 3.0 rear IO ports by RENESAS 720201 ■ 1x USB 3.0 onboard connector by RENESAS 720201 接頭 ■ 背板 ‑ 1 個 PS/2 滑鼠連接埠 ‑ 1 個 PS/2 鍵盤連接埠 ‑ 1 個 VGA 連接埠 ‑ 4 個 USB 2.0 連接埠 (760GA-P43 (FX))/ 6x USB 2.0 ports (760G-P43 (FX)) ‑ 2 個 USB 3.0 連接埠 (760GA-P43 (FX)) ‑ 1 個網路接頭 ‑ 3 個音效接頭

MS-7699 ■ 內建接頭 ‑ 2 個 USB 2.0 接頭 ‑ 1 個 USB 3.0 接頭 (760GA-P43 (FX)) ‑ 1 個前面板音效接頭 ‑ 1 個平行埠接頭 ‑ 1 個序列接頭 ‑ 1 個 TPM 接頭 ‑ 1 個機殼開啟警告開關接頭 插槽 ■ 1 個 PCIe 2.0 x16 插槽 ■ 3 個 PCIe 2.0 x1 插槽 ■ 2 個 PCI 插槽 尺寸 ■ ATX (30.48 cm X 22.25 cm) 裝機鎖孔 ■ 6 個裝機鎖孔

如需更多關於 CPU 的最新訊息，請至微星科技網站 http://www.msi.com/service/cpu-support

如需更多關於 記憶體資訊，請至微星科技網站 http://www.msi.com/service/test-report

如須了解各項附件之型號以便進行選購，請連結至以下網頁並依照產品名稱搜 尋：http://www.msi.com/index.php

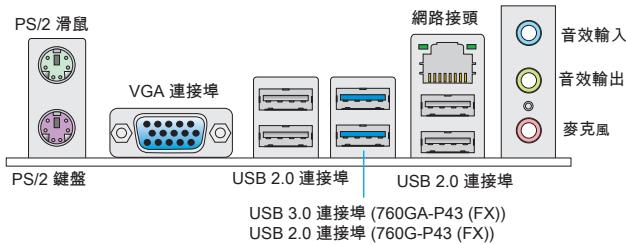

背板 本系列主機板的背板提供下列連接器： 網路接頭

USB 3.0 連接埠 (760GA-P43 (FX)) USB 2.0 連接埠 (760G-P43 (FX))

硬體設定 安裝 AM3+ 架構的中央處理器及散熱風扇 在安裝中央處理器時，為避免過熱問題，請確認上方是否隨附一個散熱風扇。若 無，請先向經銷商洽購。並將其安裝後，再開啟電腦。同時請於中央處理器上先 塗抹散熱膏，再安裝散熱風扇，有助散熱。

AM3+ 處理器表面 請於處理器表面塗上適量散熱膏以 幫助散熱

MS-7699 請依下列步驟正確地安裝中央處理器與散熱風扇。如安 裝錯誤可能會使中央處理器與主機板受損。 .

將 CPU 插座側邊的拉桿向上拉起，上拉至 90 度 角。

找出 CPU 上的金色箭頭標記，如圖所示對齊 CPU 腳座上的箭頭標記。請注意：只有一種角度能正確 地安裝 CPU。

若 CPU 安裝無誤，CPU 針腳應能完全地插入 CPU 的腳座內，且無法再目視得到。請注意，如錯誤安 裝 CPU，可能會造成主機板永久毀損。

將拉桿壓下並固定以完成安裝。由於在壓下拉桿 時， CPU 的位置會稍為移動，請在壓下拉桿的同 時以手指壓住 CPU 上方，以確定腳座拉桿完全地 固定於插座。

將散熱風扇放置在風扇底座上，並先將扣具的其中 一端扣上。

再將扣具的另一端扣上，以使散熱風扇穩穩地固 定在主機板上。接著找到風扇固定拉桿，並將其 拉起。

接著，將 CPU 風扇的電源線連接到主機板的 CPU 風扇電源接頭。

注意事項 * 如果您要鬆開安全鈎，請務必小心手指；因為在安全鈎由固定栓鬆開時，固定拉 桿會立即反彈，可能會彈到您的手指。 * 請先確認 CPU 散熱器已與 CPU 黏緊後再進行開機。 * 有關 CPU 散熱風扇安裝之細節，請參閱 CPU 散熱風扇的包裝。

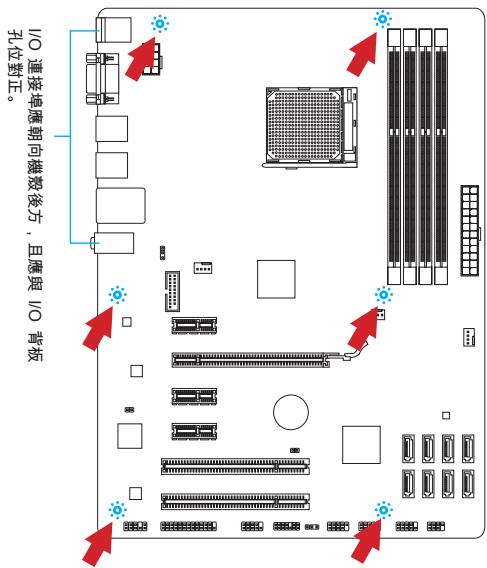

裝機鎖孔 安裝主機板時，請先將主機板鎖在機殼的主機板固定架上。若機殼原本就附有 I/O 背板，請以主機板包裝中隨附的 I/O 背板替換。I/O 背板不需螺絲即可固定於機殼 背面。接著，將主機板上的裝機鎖孔對準主機板固定架的孔位，再以機殼所附的 六角螺柱鎖上並固定。本系列主機板上的裝機鎖孔如下圖所示。欲知更多詳情， 請參閱機殼的使用手冊。

I/O 連接埠應朝向機殼後方，且應與 I/O 背板 孔位對正。

注意事項 * 請在平坦且安全的桌面上進行主機板安裝步驟。 * 主機板電路及機殼間嚴禁任何碰觸，禁止鎖上非必要的六角螺絲柱，以免主機 板受損。 * 為免主機板短路，請確認主機板上或機殼內均無鬆脫的金屬零件。

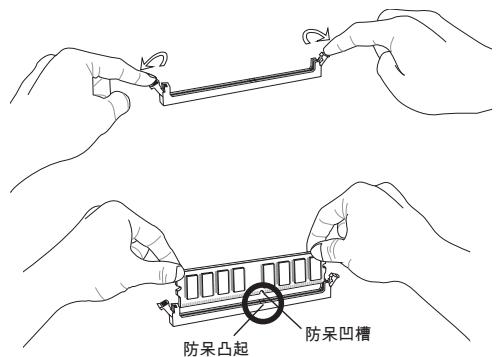

MS-7699 安裝記憶體模組 . 先將記憶體插槽兩側的卡榫往外推，將記憶體模組垂直插入插槽。記憶體模組 底部有一個防呆凹槽，只能以一種方向進行安裝。 2.

將記憶體模組穩固地插入插槽內。如正確安裝，插槽兩側的卡榫會扣上並發 出聲響。

注意事項 * 為維持系統穩定性，如要使用雙通道模式，請確認使用的記憶體模組的類型與容 量相同是相同的。 * 安裝記憶體時，請務必由 DIMM1 插槽開始安裝。

JPWR1：ATX 24-Pin 電源接頭 本接頭用來接 ATX 24-pin 電源供應器。連接 ATX 24-pin 電源時，請確認電源接 頭插入的方向正確且對準腳位，再將電源接頭緊密地壓入接頭內。壓入方向正確 的話，電源排線應會扣住主機板的電源接頭。

V 2 1 V .+ 2 V 8 .+1 12 V 7 .+ 12 6 .+ 5

請務必確認 ATX 電源供應器的各條電源線均正確連接至電源接頭，以確保主機板 能穩定地運作。 注意事項

CPUFAN1、SYSFAN1、SYSFAN2：風扇電源接頭 這些風扇電源接頭支援 +12V 散熱風扇。如主機板內建系統硬體監控器晶片組，需 使用包含速度感應器設計之風扇才能使用 CPU 風扇控制功能。務必將所有風扇都 接上風扇電源接頭。系統風扇可連接至任一個系統風扇電源接頭。如系統風扇較 多，而主機板的電源接頭不足，則請將風扇電源線直接連接到電源供應器。

d n u ro 2V se .G 1 1 .+ o U 2 .N 3

MS-7699 SATA1~8：SATA 接頭 (SATA7~8 僅760GA-P43 (FX) 配置) 本接頭為高速 SATA 介面，每個接頭可各連接一台 SATA 裝置。SATA 裝置包括 硬碟 (HDD)、固態硬碟 (SSD) 以及光碟機 (CD/ DVD/ Blu-Ray)。

注意事項 * 請勿將 SATA 排線彎摺超過 90 度，以免傳輸資料時發生錯誤。 * SATA 排線的兩端接頭外觀相似。建議您將扁平頭的一端連接到主機板以節省空 間。

JFP1, JFP2：面板接頭 這些接頭連接到面板開關及 LED 指示燈。JFP1 的規格符合 Intel® 面板輸入/ 輸出 連接設計規範。

JCOM1：序列接頭 本接頭是傳送或接收 16 位元組 FIFO 的 16550A 高速通信埠。您可直接接上序列 裝置。

in P o .N S 0 T R 1 .C 8 DS R . 6 DT N . 4 SI . 2 I S d .R T u n 9 o T R . r 7 .G U 5 . SO C D 3 .D 1

JUSB1, JUSB2：USB 2.0 擴充接頭 這些接頭連接高速 USB 介面，如 USB 硬碟、數位相機、MP3 播放器、印表機、 數據機等相關週邊裝置。 d C un + .N o 1 0 r B 1 .G S B1 8 .U S 6 .U C 4 VC . 2

JUSB3：USB 3.0 擴充接頭 (760GA-P43 (FX)) USB 3.0 連接埠向下相容 USB 2.0 裝置，最高支援每秒 5 Gbit 的傳輸速率 (SuperSpeed)。 N D _ DP in N P r X _ D o e _R X _ P C D .N w 3 R _ _ 0 o B _ 2 .P S B3 nd X _C T 9 1 .U S u _ X o 8 1 7.U Gr B3 _T 1 6. S B3 nd 1 .U S u .0 + o 5 1 .U r B2 .0 4 1 3.G S B2 1 2.U S 1 1.U 1

* 請務必正確連接 VCC 及 GND 的針腳，以免造成主機板或設備損壞。

* 請以 USB 3.0 連接線連接 USB 3.0 裝置和 USB 3.0 連接埠，USB 3.0 連接線 為選配。

JAUD1：前面板音效接頭 本接頭用來接到電腦機殼的前置音效面板，且規格符合 Intel® 面板輸入/ 輸出連接 設計規範。

io ct te e D e n o n h io P ct # d e E a e Pin et C D EN .H 0 o 1 N IC S . 8 .M RE nd 6 .P ou 4 Gr . 2

MS-7699 JTPM1：TPM 模組接頭 本接頭接到可信任安全模組。更多詳情請參閱 TPM 安全平台使用手冊。

3 in p 2 ta in a p 1 d ta pin 0 n e s & da ta pi m s & da ta a ra re s F d s & d C ad dre ss & P re s .L C d d s 3 P a d re 1 1.L C a dd et 1 .LP C a es k 9 LP C R loc . 7 .LP C C 5 .L P C 3 .LP 1 d n u nd r ro u n r e .G ro Pi we Q r ow 4 1 2 . G o P o IR w e y p 1 0.N V ial o b 1 .5 r P nd 8 Se 3V ta . 6 3. S . 4 .3V 2

JCI1：機殼開啟警告開關接頭 本接頭接到機殼開啟開關排線。在機殼被打開時，會啟動機殼開啟機制，系統會 記錄該狀態，並於螢幕上顯示警告訊息。請進入 BIOS 設定程式中清除此紀錄訊 息。

d n u RU ro T .G IN 2 .C 1

JLPT1：平行埠接頭 本接頭用來連接另行選配的平行埠擋板。平行埠是標準印表機埠，支援增強型平 行埠 (EPP) 及延伸功能埠 (ECP) 模式。

JBAT1：清除 CMOS 跳線 主機板上有一個 CMOS RAM，是利用外接電池來保存系統的設定。CMOS RAM 可讓系統在每次開機時，自動啟動作業系統。若要清除系統設定，請使用本跳 線。

注意事項 在系統關閉時，將本跳線短路後即可清除 CMOS RAM。清除完成之後請移除跳 線。切記，勿在系統開機的狀態下清除 CMOS RAM，以免主機板受損。

JUSB_PW1, JUSB_PW2：USB 電源跳線 這些跳線是用於選擇 USB 2.0 連接埠要以 VCC5 或 5VSB 供電。如果您希望 USB 2.0 連接埠可在休眠模式下進行供電，請選擇 5VSB。

JUSB_PW1 (控制背板上 的 USB 2.0 連接埠)

電設定為 5VSB JUSB_PW2 (控制主機板 上的 USB 2.0 連接器)

注意事項 若要將跳線設為5VSB，請確認電源供應器能提供 2A 以上電流。

PCI (Peripheral Component Interconnect) 插槽 PCI 插槽支援網卡、SCSI 卡、USB 卡及其它符合 PCI 規格的外接卡。

注意事項 新增或移除擴充卡時，請確認已關機並拔除電源線。請詳讀擴充卡使用手冊，檢 查使用擴充卡時所需變更的軟硬體設定。 PCI 的中斷要求 IRQ 是中斷要求 (Interrupt request line) 的英文縮寫，是個可讓裝置傳送中斷訊號 至微處理器的硬體線路。PCI 的 IRQ 腳位，通常都連接到 PCI 匯流排腳位，如 下表所示： 順序 插槽

BIOS 設定 開機後，系統就會開始 POST (開機自我測試)程序。當下列訊息出現在螢幕上 時，請按 <DEL> 鍵，進入 CLICK BIOS II 設定程式。 Press DEL to enter Setup Menu (按 DEL 鍵進入設定選單，按 F11 進入開機選單) 若您來不及在此訊息消失之前按壓 DEL 鍵，而仍想要進入 BIOS 設定選單，請先 將系統關閉，再重新啟動，或直接按 RESET 鍵啟動。也可以同時按下 <Ctrl>、 <Alt> 及 <Delete> 鍵來重新開機。

注意事項 本章各 BIOS 目錄下的選項，仍以增進系統效能為目標持續更新中。內文敘述可 能與最新 BIOS 版本稍有差異，因此本章說明僅供參考用。 主選單

Standard CMOS Features 使用本選單設定基本的系統組態，例如時間、日期等。 Advanced BIOS Features 使用本選單設定特殊的進階功能。 Integrated Peripherals 使用本選單設定整合型週邊裝置。

MS-7699 Power Management Setup 使用本選單設定電源管理。 H/W Monitor 本選單顯示處理器、風扇及整體系統的警告狀態。 Green Power 本選單指定電源相位。 BIOS Setting Password 使用本選單設定 BIOS 密碼。 Cell Menu 本選單可指定頻率及電壓控制。 M-Flash 使用本選項可由 USB 儲存裝置讀取、刷新 BIOS。 Overclocking Profile 使用本選單來儲存 / 載入 BIOS CMOS 的設定值。 Load Fail-Safe Defaults 本選項可載入 BIOS 出廠預設值。 Load Optimized Defaults 使用本選項載入 BIOS 的最佳預設值，以獲得穩定的系統效能。 Save & Exit Setup 將變更儲存到 CMOS 後離開設定程式。 Exit Without Saving 放棄所有變更後離開設定程式。

Current CPU/ DRAM/ CPU-NB Frequency 本項顯示目前的 CPU/ 記憶體時脈及 CPU-NB 速度。唯讀。 CPU Specifications 按下 <Enter> 鍵進入子選單。子選單會顯示安裝於主機板上的 CPU 之詳細訊息。 CPU Technology Support 按下 <Enter> 鍵進入子選單。子選單會顯示安裝於主機板上的 CPU 所支援的 技術。 CPU Feature 按下 <Enter> 鍵進入子選單： AMD Cool’n’Quiet AMD Cool’n’Quiet 技術可有效降低 CPU 轉速與電源損耗。 C1E Support 如開啟本功能，可在 CPU 閒置時減低電量的耗損。並非所有處理器均支援 Enhanced Halt state (C1E) 功能。 SVM Support 本項目用來開啓或關閉 AMD SVM (Secure Virtual Machine) 技術。 AMD Cool’n’Quiet AMD Cool’n’Quiet 技術可有效降低 CPU 轉速與電源損耗。

注意事項 為確保 Cool’n’Quiet 功能已啟用且正常運作，請再次確認以下二點： * 執行 BIOS 設定，選擇 Cell Menu。並在該選單將 AMD Cool’n’Quiet 設為開啟 [Enabled]。 * 進入 Windows 選擇「開始」->「所有程式」->「控制台」->「電源選項」。進 入「電源選項內容 」頁籤，在「電源配置選項 」選擇 「最小電源管理」。 C1E Support 如開啟本功能，可在 CPU 閒置時減低電量的耗損。並非所有處理器均支援 Enhanced Halt state (C1E) 功能。 Adjust CPU FSB Frequency (MHz) 本項設定 CPU 前端匯流排的頻率(以 MHz 為單位)。 OC Stepping 本項在設定「Adjust CPU FSB Frequency」超頻頻率後即會開啟，且可調整以下 項目。本項有助系統在開機後漸進式地超頻。 Start OC Stepping From (MHz) 本項設定初始 base clock。系統會先以初始 base clock 來開機後，再以初始 base clock 漸進超到您剛才於「Adjust CPU FSB Frequency」選項所設定的超 頻頻率為止。 OC Step 本項設定到 base clock 數值前的漸進值。 OC Step Count Timer 本項設定每個漸進值的緩衝時間。 Adjust CPU Ratio 本項調整 CPU 倍頻比率。本項僅在處理器提供支援時方有效。 Adjusted CPU Frequency (MHz) 本項顯示調整後 CPU 的頻率。唯讀。 Adjust CPU-NB Ratio 本項可調整 CPU-NB 倍頻比率。 Adjusted CPU-NB Frequency (MHz) 本項顯示調整後 CPU NB 的頻率。唯讀。 AMD Turbo Core Technology 本選項用於開啟 / 關閉 AMD Turbo Core 技術，此技術可自動增加 active CPU 核 心頻率以提高效能。 Adjust Max Turbo Core Ratio 本項用來調整最大 CPU 比率值。

Adjusted Max Turbo Core Freq. 本項目顯示調整後的 CPU Turbo Core 頻率最大值。唯獨。 Adjust Turbo Core Ratio 本項用來調整CPU turbo core 比率值。 Adjusted Turbo Core Freq. (MHz) 本項目顯示調整後的 CPU turbo core 頻率。唯獨。 Unlock CPU Core 本項可解開額外核心。將本項設為 [Enabled] (開啟)後，再將「進階時脈校正」選 項設為 (自動)，即可啓用處理器核心。 Advanced Clock Calibration 本項用來超頻。設為 [Enabled] (開啟)將 CPU 倍頻比率調到較高值。本項僅在處理 器支援本功能時方有效。 CPU Core Control 本項用來控制 CPU 核心數量。設為 [Auto] (自動)，則 CPU 以預設核心數來執行。 若設為 [Manual] (手動)，就可開啓或關閉特定 CPU 核心。 Core X 這些選項開啟或關閉 X 核心。 OC Genie Lite 將本項設為開啓 [Enabled] 以偵測最大 FSB 時脈以自動超頻。若超頻失敗，可嘗 試將 FSB 時脈設為較低數值。 Memory-Z 按下 <Enter> 鍵進入子選單。 DIMM Memory SPD Information 按下 <Enter> 鍵進入子選單。本項顯示已安裝記憶體訊息。 Advance DRAM Configuration 按下 <Enter> 鍵以進入子選單。 DRAM Timing Mode 選擇 DRAM 的時序，是否由 DRAM 模組上的 SPD EEPROM 裝置來控制。設 為 [Auto] ，由 BIOS 依 SPD 上的組態，來設定 Advanced DRAM Configuration 及其它相關設定。設定為 [Manual] 時，則以手動方式更改。 FSB/DRAM Ratio 本項可調整 FSB 或記憶體的倍頻比率。 Adjusted DRAM Frequency (MHz) 本項顯示調整後的記憶體頻率。唯讀。

MS-7699 HT Link Control 按下 <Enter> 鍵進入子選單。 HT Incoming/ Outgoing Link Width 這些選項設定超執行緒的操作頻寬。設為自動 [Auto]，系統即會自動偵測。 HT Link Speed 本項調整 HyperTransport (超執行緒) 連結速度。設為 [Auto]，系統會自動偵測 HT 連結速度。 Adjusted HT Link Frequency (MHz) 本項顯示調整後的超執行緒連結頻率。唯讀。 Auto Disable DRAM/PCI Frequency 將本項設為開啓 [Enabled] 時，系統會關閉空置的記憶體插槽與 PCI 插槽的時脈， 以降低電磁干擾 (EMI)。 CPU VDD Voltage (V)/ CPU-NB VDD Voltage (V)/ DRAM Voltage 這些項目可用來調整電壓值。 Spread Spectrum 主機板的時脈產生器開展到最大時，脈衝的極大值突波，會引起電磁波干擾 (EMI)。展頻功能，可藉由調節脈衝以減少 EMI 的問題。

注意事項 * 若無電磁波干擾 (EMI) 的問題，請設為關閉 [Disabled]，以達較佳的系統穩定性 及效能。但若要符合 EMI 規範，請選擇要減少電磁波的範圍。 * 展頻的數值越大，可減少較多電磁波，但相對系統就越不穩定。欲知展頻適宜數 值，請查詢當地規範。 * 如需進行超頻，請務必將本功能關閉，因為即使是些微的劇波，均足以引起時脈 速度的增快，進而使超頻中的處理器被鎖定。

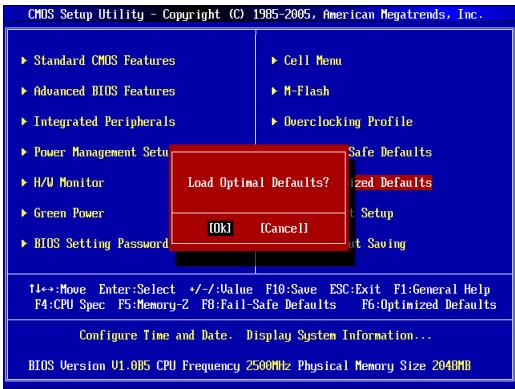

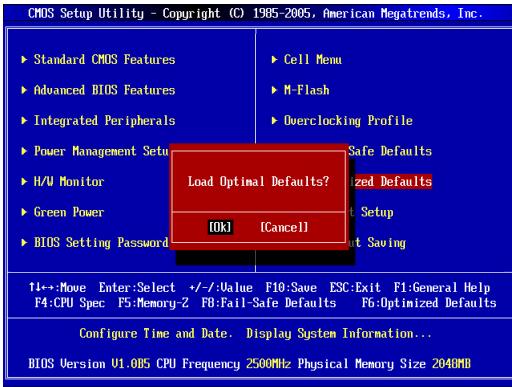

載入最佳預設值 您可載入本項由主機板廠商為讓主機板達到穩定效能所設之預設值。

产品中有毒有害物质或元素名称及含量 根据中国<电子信息产品污染控制管理办法> 有毒有害物质或元素 部件名称

机箱/ 其他 (Chassis/ Other)

光盘驱动器 (如CD, DVD等) (Optical Disk Driver)

硬盘驱动器 (Hard Disk Driver)

无线网卡 (Wireless Cards)

. *印刷电话部件包括所有印刷电路板(PCB)及其离散组件、IC。 2. 上述有毒有害物质或元素清单会依产品出货现况之部件差异而有所增减。 3. 〇:表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的 限量要求下。 4. ☓:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准 规定的限量要求，但符合EU RoHS要求。 5. 本产品在中国销售之电子讯息产品都必须遵守中国<电子讯息产品污染控制要求>标准贴 上环保使用期限EPUP (Environmental Protection Use Period)标签。 6. 本产品使用之环保使用期限EPUP卷标符合中国-电子信息产品环保期限使用通则(SJ/Z 11388-2009)标示之要求（请参考下图EPUP卷标图标实例,标示内部之编号适用于各指定 产品。）
