Тип продукта	Материнская плата ATX
Бренд	MSI
Модель	760GM-P23
Сокет процессора	AM3+
Чипсет	AMD 760G / SB710
Поддерживаемая память	DDR3-1066/1333/1600/1866 (OC) до 32 ГБ
Количество слотов памяти	4 x DIMM
Форм-фактор	ATX (30,48 см × 22,25 см)
Вес	Около 0,8 кг
Питание	Разъем ATX 24-pin + 8-pin 12V CPU
Разъемы SATA	6 x SATA 3 Гбит/с (SB710)
Задние порты USB	6 x USB 2.0
Внутренние разъемы USB	2 x USB 2.0
Аудио	Realtek ALC887, 8-канальный HD Audio
Сеть	Realtek 8111E Gigabit LAN
Слоты расширения	1 x PCIe 2.0 x16, 3 x PCIe 2.0 x1, 2 x PCI
Дополнительные внутренние разъемы	1 x аудио передняя панель, 1 x параллельный порт, 1 x последовательный порт, 1 x TPM, 1 x датчик вскрытия корпуса
Основные функции	Поддержка процессоров AMD Phenom II/Athlon II/Sempron, разгон, Cool'n'Quiet, RAID 0/1/10/JBOD
Уход и чистка	Использовать в сухом помещении, избегать коротких замыканий, следовать инструкциям
Безопасность	Соответствует директиве WEEE, не выбрасывать с бытовыми отходами, сдать в пункт приема
Запчасти и ремонтопригодность	Сменная батарея CMOS, стандартные компоненты
Общая информация	Многоязычная инструкция, обновление BIOS через M-Flash

Часто задаваемые вопросы - 760GM-P23 MSI

Как установить процессор на материнскую плату MSI 760GM-P23?

Для установки процессора поднимите рычаг сокета на 90 градусов, совместите золотистый треугольник на процессоре с треугольником на сокете, аккуратно вставьте процессор без усилий, затем опустите рычаг. Нанесите термопасту перед установкой кулера. Убедитесь, что кулер правильно закреплен, и подключите его кабель к разъему CPUFAN1.

Как настроить память в двухканальном режиме?

Для включения двухканального режима вставьте модули памяти в слоты одного цвета (DIMM1 и DIMM3, или DIMM2 и DIMM4). Используйте одинаковые модули по объему, скорости и таймингам. Сначала вставьте первый модуль в слот DIMM1.

Как сбросить CMOS?

Выключите компьютер и отключите питание. Найдите перемычку JBAT1 на материнской плате. Переместите перемычку из положения по умолчанию (контакты 1-2) на контакты 2-3 на несколько секунд, затем верните обратно. Это сбросит настройки BIOS.

Как включить функцию Cool'n'Quiet?

В BIOS перейдите в меню Cell Menu и установите AMD Cool'n'Quiet в значение Enabled. В Windows перейдите в параметры электропитания и выберите Минимальное управление питанием. Это позволяет динамически снижать частоту и напряжение процессора.

Как обновить BIOS через M-Flash?

Загрузите файл BIOS с сайта MSI на USB-флешку, отформатированную в FAT32. Вставьте флешку, запустите компьютер и нажмите DEL для входа в BIOS. Перейдите на вкладку M-Flash, выберите источник USB и файл, затем подтвердите обновление. Не выключайте питание во время операции.

Как подключить кабели передней панели?

Используйте разъемы JFP1 и JFP2 для кнопок питания, сброса, светодиодов и динамика. Следуйте схеме распиновки в инструкции. Провода обычно маркированы (PWR_SW, RESET, HDD_LED и т.д.). Подключайте их, соблюдая полярность светодиодов.

Поддерживает ли материнская плата USB 3.0?

Модель 760GM-P23 не имеет встроенных портов USB 3.0. Присутствуют только порты USB 2.0 (6 на задней панели и 2 внутренних разъема). Для USB 3.0 вы можете добавить карту расширения PCIe.

Какие режимы RAID поддерживаются?

Порты SATA, управляемые чипсетом AMD SB710 (SATA1~6), поддерживают режимы RAID 0, RAID 1, RAID 10 и JBOD. Для настройки RAID включите режим RAID в BIOS и используйте утилиту настройки RAID при загрузке.

Как разогнать процессор?

В BIOS перейдите в Cell Menu. Настройте базовую частоту (Adjust CPU FSB Frequency) или множитель (Adjust CPU Ratio). Включите OC Genie Lite для автоматического разгона. Следите за температурами и проверяйте стабильность. Используйте умеренные значения, чтобы избежать повреждения оборудования.

Где найти драйверы и программное обеспечение для материнской платы?

Драйверы доступны на официальном сайте MSI в разделе поддержки материнской платы 760GM-P23. Скачайте последние драйверы для чипсета, аудио, сети и т.д. BIOS и утилиты, такие как MSI Live Update, также предлагаются.

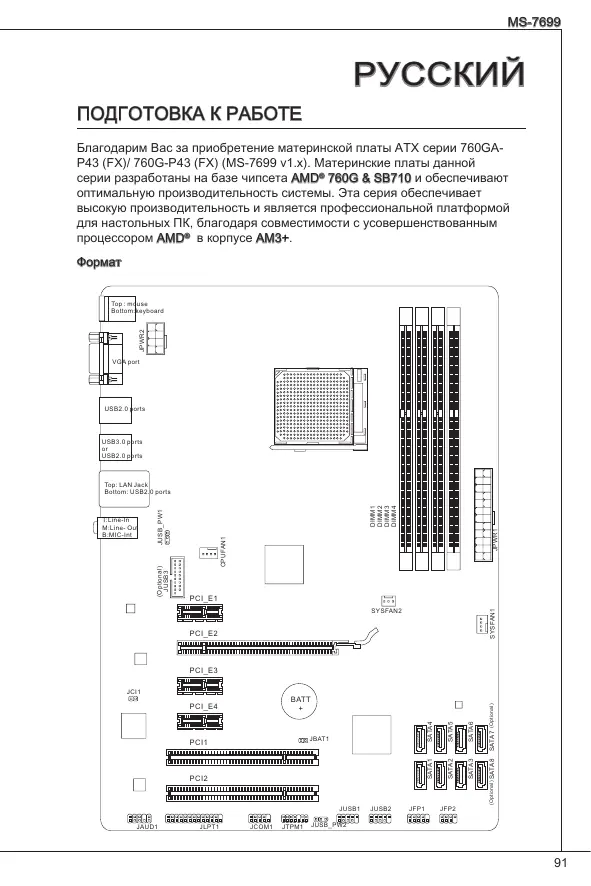

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 760GM-P23 MSI

Для получения информации о режимах работы и компонентах, а также о деталях, пожалуйста, посетите сайт http://www.msi.com/index.php

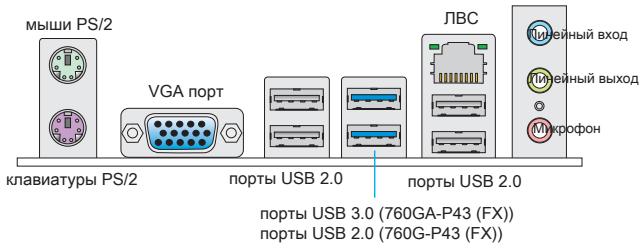

На задней панели расположены следующие типы разъемов:

НАСТРОЙКА АППАРАТНОГО ОБЕСПЕЧЕНИЯ

Установка ЦП и вентилятора для AM3+

При установке процессора обязательно установите вентилятор ЦП. Вентилятор ЦП предотвращает перегрев и обеспечивает стабильность работы системы. Ниже представлены инструкции по правильной установке процессора и вентилятора ЦП. Неправильная установка приводит к выходу из строя процессора и материнской платы.

Поверхность ЦП для AM3+.

Не забудьте нанести на нее термопасту для улучшения теплопередачи.

Золотая стрелка

Для правильной установки вентилятора и процессора следуйте приведенным ниже инструкциям.

1. Отведите рычаг разъема. Убедитесь, что рычаг поднят полностью на 90 градусов.
2. Найдите на ЦП золотую стрелку. Золотая стрелка должна быть ориентирована так, как показано на изображении. Вставить ЦП можно только при его правильной ориентации.
3. Если ЦП вставлен правильно, контакты должны полностью войти в разъем, их не должно быть видно. Обратите внимание, что неправильная установка может привести к серьезному повреждению системы. 4. Плотно закройте рычаг разъема. Поскольку вы можете повредить разъем при закрытии, закрывайте рычаг, нажимая на верхнюю поверхность, чтобы обеспечить его надежную фиксацию.
4. Крепление вентилятора в крепежном механизме. Зацепите оба конца скобы за крючки.
5. Затем нажмите на другую сторону вентилятора для закрепления вентилятора на радиаторе с помощью крепежного механизма.
6. Опустите рычаг. 8. Подключите провода вентилятора ЦП к разъему вентилятора ЦП на системной плате.

ВНИМАНИЕ!

• Перед установкой радиатора или кулера обязательно проверьте пальцы, т.к. после снятия кулера с процессора он может мгновенно отскочить вверх. Перед затяжкой стильной проверьте герметичность соединений между процессором и вентилятором. Подробное описание установки вентилятора охлаждения процессора см. в документации к данному вентилятору.

Данный разъем используется для подключения устройств с интерфейсом Serial ATA. К разъему Serial ATA можно подключить одно устройство Serial ATA. К устройствам Serial ATA относятся жесткие диски и накопители на оптических дисках (Compact-Disks/DVD-Disks/Blu-Ray-диски).

ВНИМАНИЕ!

Избегайте перегибов кабелей Serial ATA на 90 градусов. В противном случае возможна потеря данных при передаче. Кабели SATA оснащены одинаковыми разъемами с обеих сторон. Однако для экономии занимаемого пространства рекомендуется к материнской плате подключать разъем под прямым углом.

JFP1, JFP2: Разъемы передней панели

Эти разъемы используются для подключения кнопок и индикаторов, расположенных на передней панели корпуса. Разъем JFP1 соответствует стандартам Intel Front Panel I/O Connectivity Design.

JCOM1: Разъем последовательного порта

Данный разъем используется как высокоскоростной последовательный порт передачи данных 16550A с 16-байтовой передачей FIFO. К разъему можно подключить стандартное последовательное устройство.

JUSB1, JUSB2: Разъемы расширения USB 2.0

Эти разъемы служат для подключения таких высокоскоростных периферийных устройств, как диски с интерфейсом USB, цифровые камеры, MP3-плееры, принтеры, модемы и т.п.

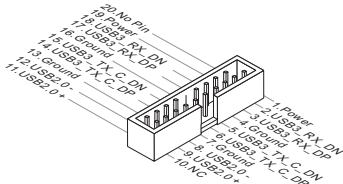

JUSB3: Разъем расширения USB 3.0 (760GA-P43(FX))

Порт USB 3.0 обратно совместим с устройствами USB 2.0 и поддерживает скорость передачи данных до 5 Гбит/с (SuperSpeed).

ВНИМАНИЕ!

Помните, что во избежание повреждения необходимо правильно подключить контакты VCC и GND. Для подключения устройства USB 3.0 подключитесь к разъему USB 3.0 с помощью кабеля USB 3.0 (приобретается дополнительно).

JAUD1: Разъём аудиопанели на передней панели

Этот разъём служит для подключения аудиопанели на передней панели системного блока. Этот разъём соответствует стандарту Intel® Front Panel I/O Connectivity Design.

JTPM1: Разъём модуля TPM

Данный разъём подключается к дополнительному модулю TPM (Trusted Platform Module). Дополнительные сведения см. в описании модуля безопасности TPM.

JCI1: Разъём датчика открывания корпуса

К этому разъёму подключается кабель датчика, установленного в корпусе. Этот датчик срабатывает при вскрытии стенки системного блока. Система запоминает событие и выдаёт предупреждение на экран. Для отключения предупреждения необходимо удалить записанное событие и настроить BIOS.

JLPT1: Разъём параллельного порта

Этот разъём предназначен для подключения приобретаемого дополнительно гнезда параллельного порта. Параллельный порт — стандартный порт принтера, поддерживающий режимы Enhanced Parallel Port (EPP) и Extended Capabilities Parallel Port (ECP).

JBAT1: Перемычка очистки данных CMOS

На плате установлена CMOS-память с питанием от батарейки для хранения данных конфигурации системы. С помощью памяти CMOS операционная система (ОС) автоматически загружается каждый раз при включении. Для восстановления конфигурации системы (очистки данных CMOS-памяти) воспользуйтесь этой перемычкой.

Сохранение данных

Очистка данных

ВНИМАНИЕ!

Очистка CMOS-памяти производится замыканием данной перемычки при выключенном питании системы. После выполнения очистки системы разомкните перемычку. Очистка CMOS-памяти во время работы не производится, т.к. это может привести к повреждению материнской платы и выходу из строя.

JUSBPW1, JUSBPW2: Перемычка питания USB

Перемычка для выбора USB 2.0 проводов с питанием VCC5 или 5VSB. Для правильного питания через разъемы USB 2.0 в режиме ожидания выберите 5VSB.

JUSB_PWM1

Для разъемов USB 2.0 на задней панели

Установите перемычку USB power в значение VCC5

Установите перемычку USB power в значение 5VSB

JUSB_PWM2

Для разъемов USB 2.0 на плате

Установите перемычку USB power в значение VCC5

Установите перемычку USB power в значение 5VSB

ВНИМАНИЕ!

Если вы установите перемычку в 5VSB, блок питания должен обеспечивать по крайней мере 2А тока.

Гнездо PCIe (Peripheral Component Interconnect Express)

Гнездо PCIe поддерживает платы расширения с интерфейсом PCIe.

Гнездо PCIe x16.

Гнездо PCIe x1.

Для улучшения работы системы содержащиеся в данном разделе BIOS, рассматриваемые в данном разделе, постоянно совершенствуются. Поэтому для версии BIOS это может несколько отличаться от данного описания, которое можно использовать для справки.

Строка меню

Данное меню используется для установки параметров настройки BIOS.

Cell Menu

В этом меню настраиваются частота/напряжение.

M-Flash

Это меню служит для обновления данных BIOS с помощью запоминающего устройства USB.

• Запустите программу настройки BIOS и войдите в меню Cell Menu. В меню Cell Menu задайте параметр AMD Cool'n'Quiet значение «Enabled» (Вкл.).
• Загрузите ОС Windows и выберите последовательно [Start (Пуск)]->[Settings (Настройка)]->[Control Panel (Панель управления)]->[Power Options (Электропитание)], и в настройках Схемы управления электропитанием выберите значение Минимальное энергопотребление в поле Схема управления питанием.

C1E Support

При включении данной опции снижается энергопотребление процессора при простое. Не все процессоры поддерживают функцию Enhanced Halt (C1E).

Данный параметр используется для установки множителя (коэффициента) NB LIG.

Данный параметр используется для установки коэффициента ускорения тактовой частоты процессора.

При заданном значении [Enabled] (Вкл) максимальная частота системной шины система автоматически определяет частоту системной шины, выполняется «разгон» автоматически. В противном случае, можно вручную задать более низкую частоту системной шины.

Memory-Z

Нажмите для входа в подменю.

DIMM Memory SPD Information

Нажмите для входа в подменю. Это подменю показывает информацию об установленных модулях памяти.

Advance DRAM Configuration

Нажмите для входа в подменю.

DRAM Timing Mode

Этот пункт определяет, будут ли временные параметры DRAM контролироваться данными из SPD (Serial Presence Detect) EEPROM на модуле DRAM. При выборе режима [Auto (Авто)] включается синхронизация DRAM, а в подменю Advanced DRAM Configuration BIOS устанавливает параметры на основе характеристик SPD. При выборе значения [Manual] этот элемент позволит вручную настроить синхронизацию DRAM в следующем подменю (Advanced DRAM Configuration (Расширенные параметры конфигурации DRAM)), доступные в этом подменю.

FSB/DRAM Ratio

Этот пункт используется для задания соотношения системной шины/DRAM.

Выбор [Auto] (Авто) задает параметры, выставляемые автоматически в зависимости от скорости канала HT Link.

Данные параметры используются для регулировки напряжения.

Spread Spectrum

Данная функция уменьшает EMI (электромагнитные помехи), вызванные колебаниями импульсного генератора тактовых сигналов.

ВНИМАНИЕ!

• Если проблемы с помехами отсутствуют, оставьте значение [Disabled] (Выкл.) для лучшей стабильности и производительности. Однако, если возникают электромагнитные помехи, включите параметр Spread Spectrum для их уменьшения. Чем больше значение Spread Spectrum, тем ниже уровень электромагнитных помех, но система станет менее стабильной. Для выбора подходящего значения Spread Spectrum учитывайте уровень электромагнитных помех, установленных законодательством.
• Не забывайте запретить использование функции Spread Spectrum, если вы «разгоняете» производительность системы. Это необходимо, так как даже небольшой предел сигналов тактового генератора может привести к отказу «разогнанного» процессора.

Загрузить оптимизированные настройки по умолчанию
