BEDIENUNGSANLEITUNG 760GM-P23 MSI

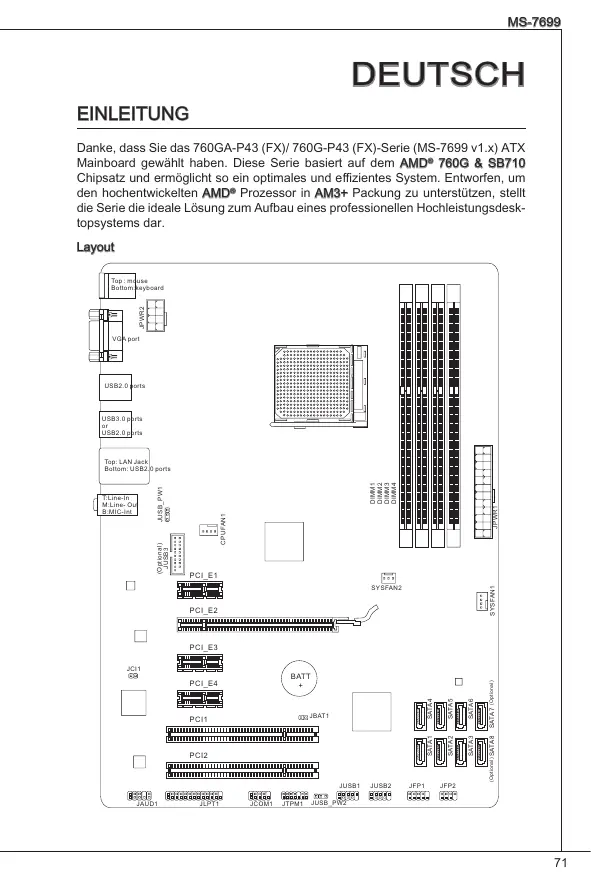

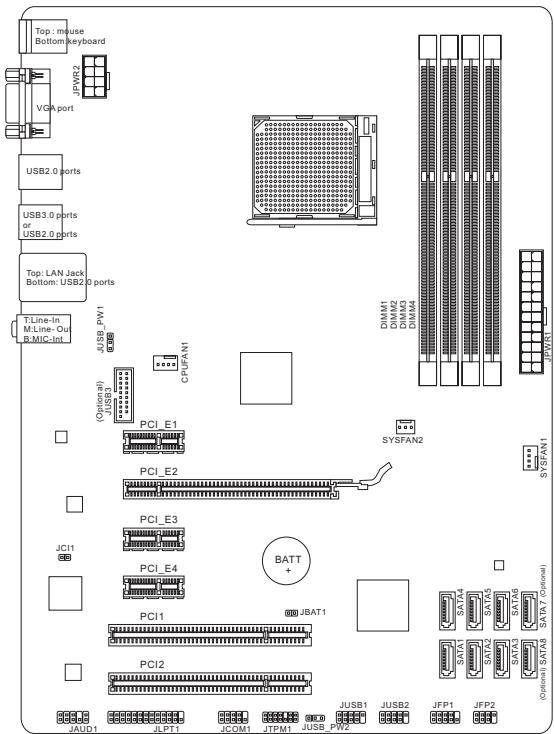

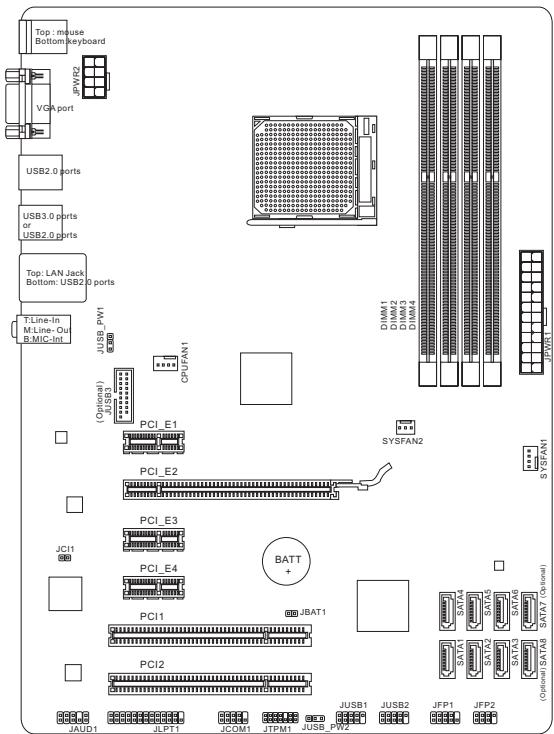

Deutsch eINLEITUNG Danke, dass Sie das 760GA-P43 (FX)/ 760G-P43 (FX)-Serie (MS-7699 v1.x) ATX Mainboard gewählt haben. Diese Serie basiert auf dem AMD® 760G & SB710 Chipsatz und ermöglicht so ein optimales und effizientes System. Entworfen, um den hochentwickelten AMD® Prozessor in AM3+ Packung zu unterstützen, stellt die Serie die ideale Lösung zum Aufbau eines professionellen Hochleistungsdesktopsystems dar. Layout

SPEZIFIKATIONEN Prozessoren ■ Unterstützt die AMD® PhenomTM II / AthlonTM II / SempronTM Processoren für AM3+ Sockel Chipsatz ■ North-Bridge: AMD® 760G Chipsatz ■ South-Bridge: AMD® SB710 Chipsatz Speicher ■ 4x DIMMs unterstützen DDR3-1866*(OC)/ 1600/ 1333/ 1066 MHz bis zu max. 32GB ■ Unterstützt die Modus Dual-Kanal LAN ■ Unterstützt LAN 10/ 100/ 1000 über Realtek® 8111E Audio ■ Onboard Soundchip Realtek® ALC887 ■ 8-Kanal Audio-Ausgang ■ Erfüllt die Azalia Spezifikationen SATA ■ 6x SATA 3Gb/s Anschlüsse (SATA1~6) über AMD® SB710 ■ 2x SATA 6Gb/s Anschlüsse (SATA7~8) über Asmedia® ASM1061 (760GAP43 (FX)) RAID ■ SATA 1~6 unterstützen die RAID 0/ 1/ 10 oder JBOD mode über AMD® SB710 USB 3.0 (760GA-P43 (FX)) ■ 2x USB 3.0 rückwärtige E/A-Anschlüsse über den RENESAS 720201 ■ 1x USB 3.0 onboard-Anschluss über RENESAS 720201 Anschlüsse ■ Hintere Ein-/ und Ausgänge ‑ PS/2 Mausanschluss x1 ‑ PS/2 Tastaturanschluss x1 ‑ VGA Anschluss x1 ‑ USB 2.0 Anschlüsse x4 (760GA-P43 (FX))/USB 2.0 Anschlüsse x6 (760GP43 (FX)) ‑ USB 3.0 Anschlüsse x2 (760GA-P43 (FX)) ‑ LAN Anschluss x1 ‑ Audiobuchsen x3

MS-7699 ■ On-Board Stiftleiste/ Anschlüsse ‑ USB 2.0 Stiftleisten x2 ‑ USB 3.0 Stiftleiste x1 (760GA-P43 (FX)) ‑ Audio Stiftleiste für Gehäuse Audio Ein-/ Ausgänge x1 ‑ Parallele Stiftleiste x1 ‑ Serielle Stiftleiste x1 ‑ TPM Stiftleiste x1 ‑ Gehäusekontaktschalter x1 Steckplätze ■ 1x PCIe 2.0 x16-Steckplatz ■ 3x PCIe 2.0 x1-Steckplätze ■ 2x PCI-Steckplätze Form Faktor ■ ATX (30,48 cm X 22,25 cm) Schraubenlöcher für die Montage ■ Schraubenlöcher für die Montage x6

Weitere CPU Informationen finden Sie unter http://www.msi.com/service/cpu-support

Weitere Informationen zu kompatiblen Speichermodulen finden Sie unte http://www.msi.com/service/test-report

Wenn Sie für Bestellungen von Zubehör Teilenummern benötigen, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php

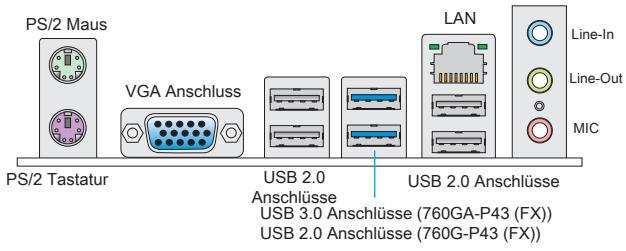

Hinteres Anschlusspanel Das hintere Anschlusspanel verfügt über folgende Anschlüsse:

HARDWARE SETUP CPU & Kühler Einbau für AM3+ Wenn Sie die CPU einbauen, denken sie bitte daran einen CPU-Kühler zu installieren. Ein CPU-Kühler ist notwendig, um eine Überhitzung zu vermeiden und die Systemstabilität beizubehalten. Befolgen Sie die nachstehenden Schritte, um die richtige CPU und CPU-Kühler Installation zu gewährleisten. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard. Die Obserseite der AM3+ CPU. Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU auf zut ragen, um eine Ableitung der Hitze zu erzielen.

MS-7699 Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu installieren. .

Ziehen Sie den Hebel leicht seitlich vom Sockel weg, heben Sie ihn danach bis zu einem Winkel von ca. 90° an.

Machen Sie den goldenen Pfeil auf der CPU ausfindig. Die CPU passt nur in der korrekten Ausrichtung. Setzen Sie die CPU in den Sockel.

Ist die CPU korrekt installiert, sollten die Pins an der Unterseite vollständig versenkt und nicht mehr sichtbar sein. Beachten Sie bitte, dass jede Abweichung von der richtigen Vorgehensweise beim Einbau Ihr Mainboard dauerhaft beschädigen kann.

Drücken Sie die CPU fest in den Sockel und drücken Sie den Hebel wieder nach unten bis in seine Ursprungsstellung. Da die CPU während des Schließens des Hebels dazu neigt, sich zu bewegen, sichern Sie diese bitte während des Vorgangs durch permanenten Fingerdruck von oben, um sicherzustellen, dass die CPU richtig und vollständig im Sockel sitzt.

Setzen Sie den Kühler auf die Kühlerhalterung und hacken Sie zuerst ein Ende des Kühlers an dem Modul fest.

Dann drücken Sie das andere Ende des Bügels herunter, um den Kühler auf der Kühlerhalterung zu fixieren. Anschließend ziehen Sie den Sicherungshebel an der Seite fest.

Drücken Sie den Sicherungshebel.

Verbinden Sie das Stromkabel des CPU Lüfters mit dem Anschluss auf dem Mainboard.

WICHtIG * Es besteht Verletzungsgefahr, wenn Sie den Sicherungshaken vom Sicherungsbolzen trennen. Sobald der Sicher-ungshaken gelöst wird, schnellt der Sicherungshaken sofort zurück. * Stellen Sie sicher, dass Ihr Kühler eine feste Verbindung mit der CPU hergestellt hat, bevor Sie Ihr System starten. * Beziehen Sie bitte sich die auf Unterlagen im CPU Kühlerpaket für mehr Details über die CPU Kühlerinstallation.

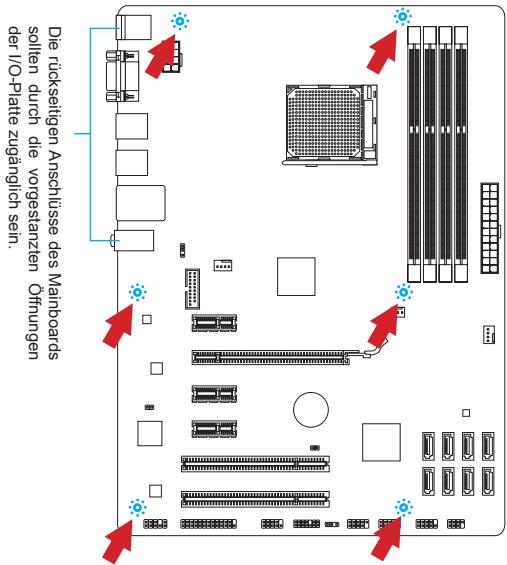

Schraubenlöcher für die Montage Verwenden Sie die dem Mainboard beiliegende I/O-Platte und setzen Sie sie mit leichtem Druck von innen in die Aussparung des Computergehäuses ein. Zur Installation des Mainboards in Ihrem PC-Gehäuse befestigen Sie zunächst die dem Gehäuse beiliegenden Abstandhalter im Gehäuse. Legen Sie das Mainboard mit den Schraubenöffnungen über den Abstandhaltern und schrauben Sie das Mainboard mit den dem Gehäuse beiliegenden Schrauben fest. Die Positionen der Befestigungslöcher sehen Sie in der Zeichnung unten. Weitere Informationen erfahren Sie über Ihr Gehäusehandbuch.

Die rückseitigen Anschlüsse des Mainboards sollten durch die vorgestanzten Öffnungen der I/O-Platte zugänglich sein.

WICHtIG * Installieren Sie das Mainboard auf einer ebenen Fläche ohne Schmutz. * Um Schäden am Mainboard zu verhindern, vermeiden Sie jegliche Berührung des Mainboards mit dem Gehäuse mit Ausnahme der Abstandhalter unter den Befestigungslöchern. * Stellen Sie sicher, dass sich keine losen metallischen Teile im Gehäuseinneren befinden.

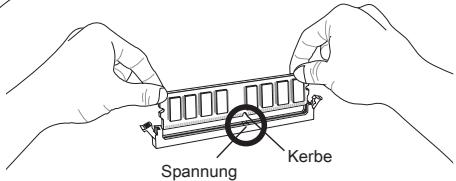

MS-7699 Vorgehensweise beim Einbau von Speicher Modulen . Öffnen Sie den DIMM-Steckplatz, indem Sie die Befestigungsclips zur Seite klappen. Stecken Sie das Speichermodul senkrecht in den DIMM-Steckplatz ein. Das Speichermodul hat eine Kerbe an der Unterseite, so dass es nur in einer Richtung eingesetzt werden kann. 2.

Drücken Sie die Speichermodule tief in den DIMM-Steckplatz hinein. Der Kunststoffbügel an jedem Ende des DIMM-Steckplatzes schnappt automatisch ein wobei ein deutliches Klicken, die korrekte Arretierung bestätigt.

Prüfen Sie von Hand, ob das Arbeitsspeichermodul von den seitlichen Bügeln am DIMM-Steckplatz richtig gehalten wird.

Wichtig * Stellen Sie im Zweikanalbetrieb bitte sicher, dass Sie Module des gleichen Typs und identischer Speicherdichte in den DIMM Slots unterschiedlicher Kanäle verwenden. * Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMM 1 zuerst.

JPWR1: ATX 24-poliger Stromanschluss Hier können Sie ein ATX 24-Pin Netzteil anschließen. Wenn Sie die Verbindung herstellen, stellen Sie sicher, dass der Stecker in der korrekten Ausrichtung eingesteckt wird und die Pins ausgerichtet sind. Drücken Sie dann den Netzteilstecker fest in den Steckersockel.

d n u ro V .G 5 V 4 2 3.+ +5 V d 2 2. +5 s un d 2 . e o n d 1 2 0.R Gr rou un # 2 9. G ro ON d 1 8. G - un 1 7. PS o 1 6. Gr 2V V 1 5. -1 .3 1 4. +3 1 3. 1

V .3 3 V .+ 2 V 2 1 2 1 1.+ +1 B OK 1 0. VS R nd 1 5 W u . 9 .P ro nd 8 .G 5V u 7 .+ ro nd 6 .G 5V u 5 .+ ro 3V 4 .G 3. 3V 3 .+ 3. 2 .+ 1

JPWR2: ATX 8-poliger Stromanschluss Dieser 12V Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen. d n u d ro un nd .G ro u d 4 .G ro un 3 .G ro 2 .G 1 V 2 1 V .+ 2 V 8 .+1 12 V 7 .+ 12 6 .+ 5

wichtig Stellen Sie die Verbindung aller drei Anschlüsse mit einem angemessenem ATX Netzteil sicher, um den stabilen Betrieb des Mainboards sicher zu stellen. CPUFAN1, SYSFAN1, SYSFAN2: Stromanschlüsse für Lüfter Die Netzteillüfter Anschlüsse unterstützen aktive Systemlüfter mit +12V. Wenn Sie den Stecker mit dem Anschluss verbinden, sollten Sie immer darauf achten, dass der rote Draht der positive Pol ist und mit +12V verbunden werden sollte, der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden. Besitzt Ihr Mainboard einen Chipsatz zur Überwachung der Systemhardware und Steuerung der Lüfter, dann brauchen Sie einen speziellen Lüfter mit Tacho, um diese Funktion zu nutzen. CPUFAN1

MS-7699 SATA1~8: Serial ATA Anschluss (SATA7~8 sind für 760GA-P43 (FX)) Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle Serial ATA (SATA). Pro Anschluss kann ein Serial ATA Gerät angeschlossen werden. Zu Serial ATA Geräten gehören Festplatten (HD), SSD Festplatten (SSD) und optische Laufwerke (CD-/DVD-/Blu-Ray-Laufwerke).

wichtig * Knicken Sie das Serial ATA Kabel nicht in einem 90° Winkel. Datenverlust könnte die Folge sein. * SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den flachen Stecker auf dem Mainboard einstecken.

JFP1, JFP2: Frontpanel Anschlüsse Die Anschlüsse für das Frontpanel dienen zum Anschluss der Schalter und LEDs des Frontpaneels. JFP1 erfüllt die Anforderungen des Intel® Front Panel I/O Connectivity Design Guide. P o

JCOM1: Serieller Anschluss Es handelt sich um eine 16550A Kommunikationsschnittstelle, die 16 Bytes FIFOs sendet/empfängt. Hier lässt sich eine serielle Maus oder andere serielle Geräte direkt anschließen.

in P o .N S 0 T R 1 .C 8 DS R . 6 DT N . 4 SI . 2 I S d .R T u n 9 o T R . r 7 .G U 5 . SO C D 3 .D 1

JUSB1, JUSB2: USB 2.0 Erweiterungsanschlüsse Dieser Anschluss eignet sich für die Verbindung der Hochgeschwindigkeits- USBPeripheriegeräte, wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches. d C un + .N o 1 0 r B 1 .G S B1 8 .U S 6 .U C 4 VC . 2 in P nd o u + .N r o B 0 9 G 0 . 7 .U S B S 5 .U CC 3 .V 1

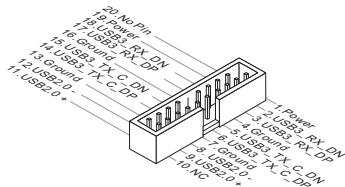

JUSB3: USB 3.0 Erweiterungsanschluss (760GA-P43 (FX)) Der USB 3.0-Anschluss ist abwärtskompatibel mit USB 2.0-Geräten. Unterstützt Datentransferraten bis zu 5 Gbit/s (SuperSpeed). N D _ DP in N P r X _ D o e _R X _ P C D .N w 3 R _ _ 0 o B _ 2 .P S B3 nd X _C T 9 1 .U S u _ X o 8 1 7.U Gr B3 _T 1 6. S B3 nd 1 .U S u .0 + o 5 1 .U r B2 .0 4 1 3.G S B2 1 2.U S 1 1.U 1 N D _ DP N r X _ D e R X _ P w _ o B3 _R _C _D .P S 3 d X C 1 .U SB un T _ 2 .U ro 3_ TX 3 .G SB 3_ d 4 .U B n 0 5 US rou 2. 0 + . 6 .G SB 2. 7 U B . S 8 .U C 9 0.N 1

WICHtIG * Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. * Zur Verwendung eines USB 3.0-Gerät, müssen Sie das Gerät an einen USB 3.0 Port über ein optionales USB 3.0-kompatibles Kabel anschließen.

JAUD1 : Audioanschluss des Frontpanels Der Audio Frontanschluss ermöglicht den Anschluss von Audioein- und -ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide. io ct te e D e n o n h io P ct # d e E a e Pin et C D EN .H 0 o 1 N IC S . 8 .M RE nd 6 .P ou 4 Gr . 2 n L e D n o N h E R P _S ne d o a E h e NS P .H E d 9 .S a R 7 .He IC L 5 .M I C 3 .M 1

MS-7699 JTPM1: TPM Module Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module, optional) verwendet. Weitere Informationen finden Sie im TPM Sicherheitsplattform.

3 in p 2 ta in a p 1 d ta pin 0 n e s & da ta pi m s & da ta a ra re s F d s & d C ad dre ss & P re s .L C d d s 3 P a d re 1 1.L C a dd et 1 .LP C a es k 9 LP C R loc . 7 .LP C C 5 .L P C 3 .LP 1

d n u nd r ro u n r e .G ro Pi we Q r ow 4 1 2 . G o P o IR w e y p 1 0.N V ial o b 1 .5 r P nd 8 Se 3V ta . 6 3. S . 4 .3V 2

JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zu löschen, muss das BIOS aufgerufen und die Aufzeichnung gelöscht werden.

d n u RU ro T .G IN 2 .C 1

JLPT1: Parallele Schnittstelle Die Parallele Schnittstelle ist eine Standard Druckerschnittstelle, die ebenso als Enhanced Parallel Port (EPP) und als Extended Capabilities Parallel Port (ECP) betrieben werden kann.

JBAT1: Steckbrücke zur CMOS-Löschung Der Onboard CMOS Speicher (RAM) wird über eine zusätzliche Betterie mit Strom versorgt, um die Daten der Systemkonfiguration zu speichern. Er ermöglicht es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen (Löschen Daten).

Wichtig Wenn das System ausgeschaltet ist, können Sie die Steckbrücke stecken, um die Daten im CMOS zu löschen. Danach entfernen Sie die Steckbrücke. Versuchen Sie niemals die Daten im CMOS zu löschen, wenn das System eingeschaltet ist. Die Hauptplatine kann dadurch beschädigt werden.

JUSB_PW1, JUSB_PW2: Steckbrücke zur USB-Stromversorgung VCC5 oder 5VSB USB-Stromversorgung wählbar über Steckbrücke. Stellen Sie 5VSB ein, wenn Sie die USB-Ports mit Strom im Standby-Modus versorgen möchten.

JUSB_PW1 (für hinteren USB 2.0 Anschlüsse)

Halten USB Stromversorgung mit VCC5

Halten USB Stromversorgung

mit 5VSB JUSB_PW2 (für bordeigene USB 2.0 Anschlüsse)

Halten USB Stromversorgung mit VCC5

Halten USB Stromversorgung

mit 5VSB WICHtIG Wenn Sie die Steckbrücke auf 5VSB umsetzen, muss die Stromversorgung eine Stromdichte von mindestens 2 Ampere bereitstellen.

MS-7699 PCIe (Peripheral Component Interconnect Express) Steckplatz Der PCIe-Steckplatz unterstützt eine Erweiterungskarte mit der PCIe-Schnittstelle.

PCIe x16-Steckplatz.

PCI (Peripheral Component Interconnect) Steckplatz Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zusatzkarten aufnehmen, die mit den PCI-Spezifikationen konform sind.

WICHtIG Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Lesen Sie bitte auch die Dokumentation der Erweiterungskarte, um notwendige zusätzliche Hardware oder Software-Änderungen zu überprüfen. PCI-Unterbrechungsanforderungs-Routing Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardwareleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI IRQ-Pole werden in der Regel mit dem PCI-Bus-Polen wie folgt verbunden: Folge Steckplatz

BIOS Setup Nach dem Einschalten beginnt der Computer den POST (Power On Self Test – Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint drücken Sie die Taste <DEL> , um das Setup aufzurufen. Press DEL to enter Setup Menu (ENTF drücken, um das Einstellungsprogramm zu öffnen) Sollten Sie die Taste nicht rechtzeitig gedrückt haben und somit den Start des BIOS verpasst haben, starten Sie bitte Ihr System neu. Entweder drücken Sie dazu den “Power On / Anschalter” oder den “Reset” Knopf. Alternativ betätigen Sie die Tastenkombination <Ctrl>, <Alt> und <Delete>, um einen Neustart zu erzwingen.

Wichtig Die Menüpunkte jeder in diesem Kapitel beschriebenen BIOS Kategorie befinden sich in permanenter Weiterentwicklung um die Systemleistung zu verbessern. Deswegen können die Beschreibungen leicht von der letzten Fassung des BIOS abweichen und sollten demnach nur als Anhaltspunkte dienen. Die Menüleise

Standard CMOS Features In diesem Menü können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B. Uhrzeit, Datum usw.

MS-7699 Advanced BIOS Features Verwenden Sie diesen Menüpunkt, um AMI- eigene weitergehende Einstellungen an Ihrem System vorzunehmen. Integrated Peripherals Verwenden Sie dieses Menü, um die Einstellungen für in das Board integrierte Peripheriegeräte vorzunehmen. Power Management Setup Verwenden Sie dieses Menü, um die Einstellungen für die Stromsparfunktionen vorzunehmen. H/W Monitor Dieser Eintrag zeigt den Status der CPU, des Lüfters und allgemeine Warnungen zum generellen Systemstatus. Green Power Verwenden Sie dieses Menü um Einstellungen der Stromversorgung vorzunehmen. BIOS Setting Password Verwenden Sie dieses Menü, um das Kennwort für das BIOS einzugeben. Cell Menu Hier können Sie Einstellungen zu Frequenzen/Spannungen und Übertaktung vornehmen. M-Flash In diesem Menü können Sie das BIOS vom Speicher-Antrieb abtasten/ aufblinken (nur FAT/ FAT32 Format). Overclocking Profile Abspeichern/ laden die Einstellungen im/ vom CMOS für BIOS. Load Fail-Safe Defaults Hier können Sie die BIOS- Werkseinstellungen für stabile Systemleistung laden. Load Optimized Defaults In diesem Menü können Sie eine stabile, werkseitig gespeicherte Einstellung des BIOS Speichers laden. Save & Exit Setup Abspeichern der BIOS-Änderungen im CMOS und verlassen des BIOS. Exit Without Saving Verlassen des BIOS’ ohne Speicherung, vorgenommene Änderungen verfallen.

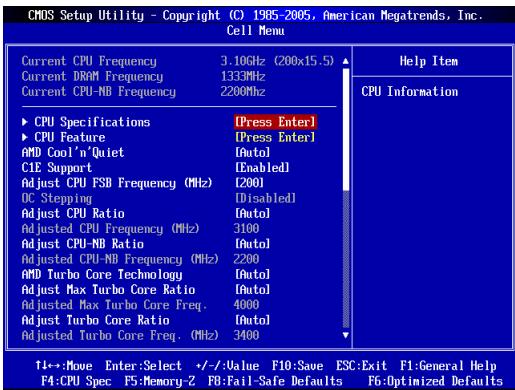

Current CPU/ DRAM/ CPU-NB Frequency Zeigt die derzeitige Frequenz der CPU, Speicher und CPU-NB . Nur Anzeige. CPU Specifications Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü zeigt die Information des installierten CPUs. CPU Technology Support Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü zeigt die Technologien des installierten CPUs. CPU Feature Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen: AMD Cool’n’Quiet Die Cool’n’Quiet Technologie kann die CPU Geschwindigkeit und Stromaufnahme effektiv und dynamisch reduzieren. C1E Support Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme zu reduzieren. Nicht alle Prozessor unterstützt Enhanced Halt Stand (C1E). SVM Support Hier können Sie die Technologie des AMD SVM (Secure Virtual Machine) deaktivieren / aktivieren. AMD Cool’n’Quiet Die Cool’n’Quiet Technologie kann die CPU Geschwindigkeit und Stromaufnahme effektiv und dynamisch reduzieren.

wichtig Für eine einwandfreie Funktion von Cool’n’Quiet muss folgende Vorgehensweise unbedingt sichergestellt werden: * BIOS Setup ausführen und wählen Cell Menu aus Unter Cell Menu setzen Sie AMD Cool’n’Quiet, auf “Enabled”. * Öffnen Sie Windows und wählen Sie [Start] -> [Ein tellungen] -> [Systemsteuerung] -> [Energieoptionen]. Gehen Sie zu Eigenschaften von Energieopt ionen und wählen Sie Minimaler Energieverbrauch unter Energieschemas. C1E Support Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme zu reduzieren. Nicht alle Prozessor unterstützt Enhanced Halt Stand (C1E). Adjust CPU FSB Frequency (MHz) Hier können Sie die CPU FSB Frequenz verändern (in MHz). OC Stepping OC Stepping ist aktiviert, nachdem Sie die Frenquenz der Übertaktung im “Adjust CPU Base Frequency (MHz)” einstellt. Die folgenden Einzelteile erscheinen und das System kann Schritt für Schritt übertaken nach System Laden des Betriebssystems oben. Start OC Stepping From (MHz) Hier kann den Angangs-Base-Takt angeben. Das system bootet mit dem Angangs-Base-Takt, und übertakt vom Angangs-Base-Takt zu eingestellten BaseTakt, die im “Adjust CPU FSB Frequency (MHz)” Schritt für Schritt einsetzen. OC Step Stellt wieviele Schritte für das niedrige Grundtakt Übertaktung ein. OC Step Count Timer Stellt die Pufferzeit für jeden Schritt ein. Adjust CPU Ratio Hier können Sie die CPU-Taktmultiplikator (Ratio) angeben. Dies können Sie nur benutzen, wenn der Prozessor die Funktion unterstützt. Adjusted CPU Frequency (MHz) Zeigt die verstellte Frequenz der CPU (FSB x Ratio). Nur Anzeige – keine Änderung möglich. Adjust CPU-NB Ratio Hier können Sie die CPU-NB-Taktmultiplikator (Ratio) angeben. Adjusted CPU-NB Frequency (MHz) Zeigt die verstellte Frequenz der CPU-NB. Nur Anzeige. AMD Turbo Core Technology Diese Technologie kann die Frequenz des aktiven CPU-Kerne automatisch erhöhen, um die Leistung zu verbessern.

Adjust Max Turbo Core Ratio Hier können Sie die maximale CPU-Turbo-Core-Taktmultiplikator (Ratio) angeben. Adjusted Max Turbo Core Freq. Zeigt die eingestellte maximale CPU-Turbo-Core-Frequenz. Nur Anzeige. Adjust Turbo Core Ratio Hier können Sie die Turbo Core-Taktmultiplikator angeben. Adjusted Turbo Core Freq. (MHz) Zeigt die verstellte Frequenz der Turbo Core. Nur Anzeige. Unlock CPU Core Hier können Sie den CPU-Kern freischalten. Bitte beachten Sie dazu die nachfolgend beschriebenen Verfahren beziehen, um die CPU-Kern im BIOS-Setup freizuschalten. Advanced Clock Calibration Hier können Sie übertakten. Lautet die Einstellung auf [Enabled], kann eine höhren CPU-Ratio angeben, nur wenn der Prozessor diese Funktion stützt. CPU Core Control Gesteuert werden dei Anzahl der CPU-Kerne. Mit der Einstellung [Auto], wird das CPU unter die standardmäßig zulässigen Korne führen. Mit der Einstellung [Manual], können Sie die spezifischen CPU Kern deaktivieren/ aktivieren. Core X Hier können Sie die Kore X deaktivieren / aktivieren. OC Genie Lite Die Einstellung [Enabled] erlaubt das System, maximaler FSB-Takt zu erkennen und automatish zu übertakten. Wenn die Übertaktung nicht ausgeführt werden kann, können Sie bei niedriger FSB-Takt für erfolgreiche Übertaktung versuchen. Memory-Z Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. DIMM Memory SPD Information Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü zeigt die Information des installierten Speichers an. Advance DRAM Configuration Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. DRAM Timing Mode Wählen Sie aus, ob DRAM-Timing durch das SPD (Serial Presence Detect) EEPROM auf dem DRAM-Modul gesteuert wird. Die Einstellung [Auto By SPD] ermöglicht die automatische Erkennung des DRAM timings durch das BIOS auf Basis der Einstellungen im SPD. Das Vorwählen [Manual] eingestellt, können Sie den DRAM Timing anpassen. FSB/DRAM Ratio Können Sie hier den FSB/Speicher des Ratios anpassen.

MS-7699 Adjusted DRAM Frequency (MHz) Gibt der verstellt Frequenz des Speicher. Nur Anzeige. HT Link Control Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. HT Incoming/ Outgoing Link Width Setzt die Bandbreite des Hyper-Transport Links fest. Mit der Einstellung [Auto], erkennt das System die HT Link Bandbreite automatisch. HT Link Speed Gibt die Betriebsfrequenz des Taktgebers des Hypertransport Links vor. Mit der Einstellung [Auto], erkennt das System die HT Link Geschwindigkeit automatisch. Adjusted HT Link Frequency (MHz) Gibt der verstellt Frequenz des HT-Links. Nur Anzeige – keine Änderung möglich. Auto Disable DRAM/PCI Frequency Lautet die Einstellung auf [Enabled] (eingeschaltet), deaktiviert das System die Taktung leerer PCI Sockel, um die Elektromagnetische Störstrahlung (EMI) zu minimieren. CPU VDD Voltage (V)/ CPU-NB VDD Voltage (V)/ DRAM Voltage Diese Option bietet Ihnen an, die Spannung anzupassen. Spread Spectrum Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der Pulse EMI (Elektromagnetische Interferenzen).

WICHtIG * Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet), um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für sie EMI ein Problem dar, wählen Sie die gewünschte Bandbreite zur Reduktion der EMI. * Je größer Spread Spectrum Wert ist, desto größer nimmt der EMI ab, und das System wird weniger stabil. Bitte befragen Sie Ihren lokalen EMI Regelung zum meist passend Spread Spectrum Wert. * Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten Prozessor zum einfrieren zu bringen.

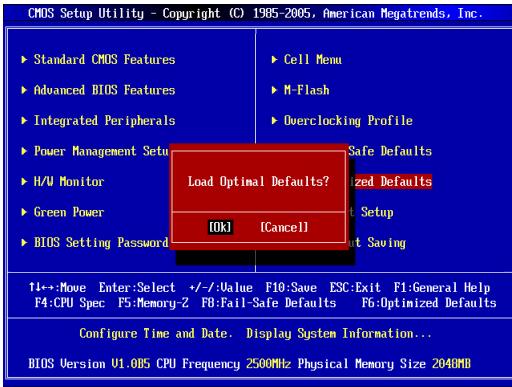

Load Optimized Defaults Hier können Sie die BIOS- Voreinstellungen für den stabilen Betrieb laden, die der Mainboardhersteller vorgibt.
