ASRock H61M-GE Motherboard

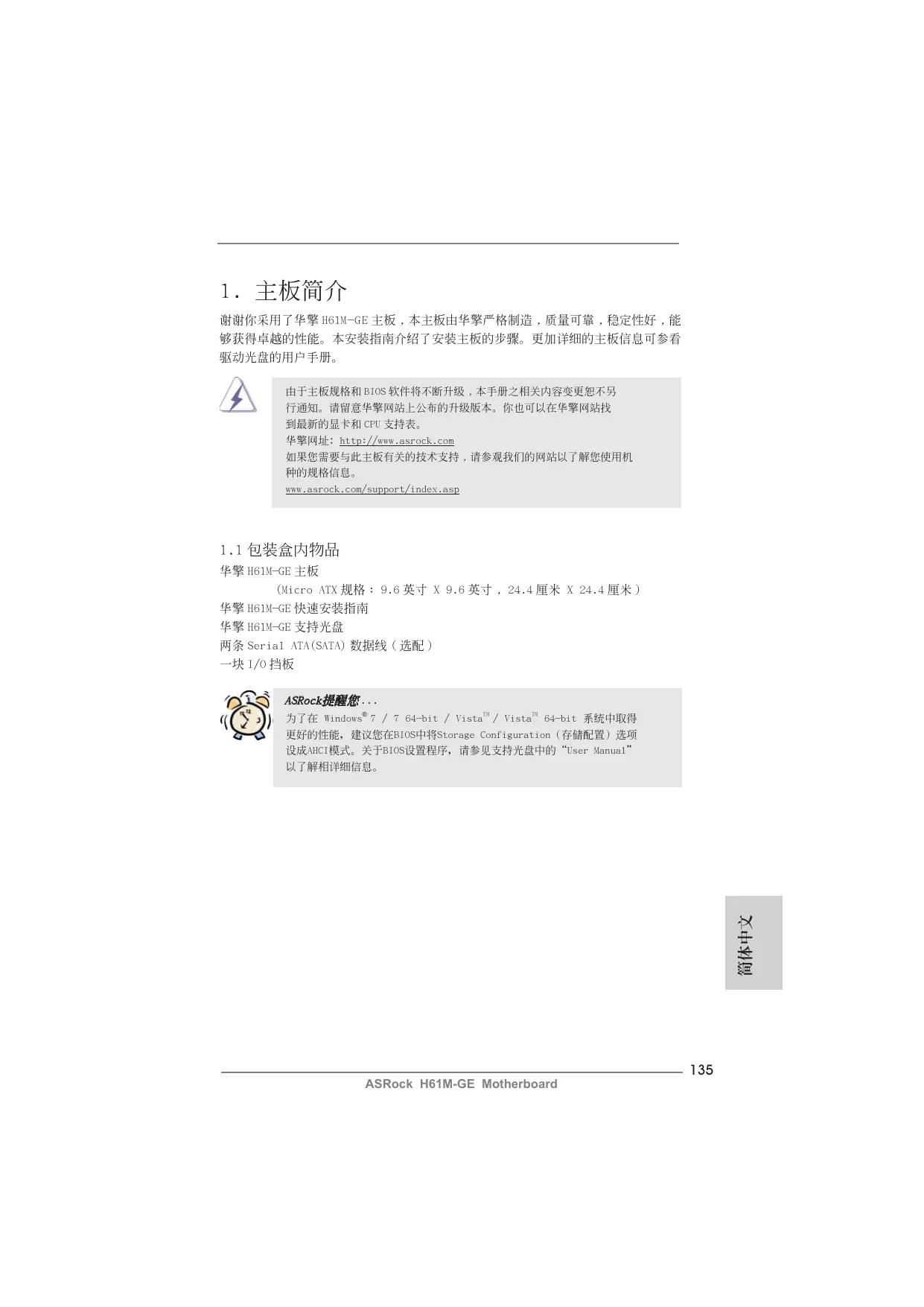

1. 主板簡介 謝謝你采用了華擎 H61M-GE 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 , 能 夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息可參看 驅動光盤的用戶手冊。 由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另 行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找 到最新的顯卡和 CPU 支持表。 華擎网址：http://www.asrock.com 如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機 種的規格信息。 www.asrock.com/support/index.asp
1.1 包裝盒內物品 華擎 H61M-GE 主板 (Micro ATX 規格 : 9.6 英吋 X 9.6 英吋 , 24.4 厘米 X 24.4 厘米 ) 華擎 H61M-GE 快速安裝指南 華擎 H61M-GE 支持光盤 兩條 Serial ATA(SATA) 數據線 ( 選配 ) 一塊 I/O 擋板
為了在 Windows 7 / 7 64-bit / VistaTM / VistaTM 64-bit 系統中取得 更好的性能，建議您在BIOS中將Storage Configuration（存儲配置）選項 設成AHCI模式。關于BIOS設置程序，請參見支持光盤中的“User Manual” 以了解相詳細信息。
Rear Panel I/O ( 后面板輸入 / 輸出接口 )
- Micro ATX 規格 : 9.6 英吋 X 9.6 英吋 , 24.4 厘米 X 24.4 厘米 - CPU 供電電路固態電容 ® - 支持第二代 Intel CoreTM i7 / i5 / i3 處理器 (LGA1155 針腳 ) ® - 支持 Intel Turbo Boost 2.0 技術 - 支持 K- 系列解鎖的 CPU - 支持 Hyper-Threading 超線程技術（詳見警告 1） ® - Intel H61 - 支持雙通道 DDR3 內存技術（見警告 2） - 配備 4 個 DDR3 DIMM 插槽 - 支持 DDR3 1333/1066 non-ECC、un-buffered 內存 - 最高支持16GB 系統容量（見警告 3） - 1 x PCI Express 2.0 x16 插槽 ( 藍色 @ x16 模式 ) - 1 x PCI Express x1 插槽 - 2 x PCI 插槽 ® - Intel HD Graphics 2000/3000 - Pixel Shader 4.1 技術，DirectX 10.1 顯卡 - 最大共享內存 1759MB（見警告 4） - 支持三個 VGA 輸出選項 :D-Sub、DVI-D 和 HDMI ( 詳見警告 5） - 支持 HDMI 1.4a, 最高分辨率達 1920x1200 @ 60Hz - 支持 DVI, 最高分辨率達 1920x1200 @ 60Hz - 支持 D-Sub, 最高分辨率達 2048x1536 @ 75Hz - 支持 HDMI, 可支持 Auto Lip Sync、Deep Color (12bpc)、 xvYCC 與 HBR( 高位速音頻 )( 需配備兼容 HDMI 的顯示器 ) ( 詳見警告 6） - 支持藍光立体 3D 和 HDMI 1.4a - 通過 DVI 和 HDMI 接口支持 HDCP 功能 - 通過 DVI 和 HDMI 接口可播放 10800 線藍光光盤 (BD) / HD-DVD 光盤 - 7.1 聲道高保真音頻 (Realtek ALC887 音頻編解碼器 ) - PCIE x1 Gigabit LAN 10/100/1000 Mb/s ® - Atheros AR8151 - 支持网路喚醒（Wake-On-LAN） I/O 界面 - 1 個 PS/2 鍵盤接口 - 1 個 VGA/D-Sub 接口 - 1 個 VGA/DVI-D 接口 - 1 個 HDMI 接口
- 1 x 打印機端口接針 - 1 x 串行接口 - 1 x HDMI_SPDIF 接頭 - CPU/ 機箱 / 電源風扇接頭 - 24 針 ATX 電源接頭 - 8 針 12V 電源接頭 - 前置音頻面板接頭 - 2 x USB 2.0 接口 ( 可支持 4 個額外的 USB 2.0 接口 ) - 32Mb AMI BIOS - AMI UEFI Legal BIOS，支持 GUI - 支持即插即用（Plug and Play,PnP） - ACPI 1.1 電源管理 - 支持喚醒功能 - 支持 jumperfree 免跳線模式 - IGPU、DRAM、PCH、CPU PLL、VTT、VCCSA 電壓多功能調節器 - 驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ), 華擎軟件套 裝 (CyberLink DVD 套件與 Creative Sound Blaster X-Fi MB)(OEM 與試用版 ) - ASRock Extreme Tuning Utility (AXTU)（詳見警告 8） - 即時開機功能 - 華擎 Instant Flash（見警告 9） - 華擎 AIWI（見警告 10） - 華擎 APP Charger（見警告 11） - SmartView（見警告 12） - 華擎 XFast USB（見警告 13） - Hybrid Booster( 安心超頻技術 ): - ASRock U-COP（見警告 14） - Boot Failure Guard (B.F.G., 啟動失敗恢復技術 )
- 1 個光纖 SPDIF 輸出接口 - 6 個可直接使用的 USB 2.0 接口 - 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和 SPEED LED) - 高保真音頻插孔：后置喇叭 / 中置喇叭 / 低音喇叭 / 音頻輸入 / 前置喇叭 / 麥克風 ( 見警告 7) - 4 x SATA2 3.0Gb/s 連接頭 , 支持 NCQ, AHCI 和熱插拔功 能 - 1 x 紅外線模塊接頭 - 1 x 消費類紅外線模塊接頭
組合散熱器選項 (C.C.O.)（見警告 15） 晚安指示燈 CPU 溫度偵測 主板溫度偵測 CPU/ 機箱 / 電源風扇轉速計 CPU/ 机箱靜音風扇（允許根据 CPU 溫度自動調整机箱風扇速 度） - CPU/ 机箱風扇多速控制 - 電壓範圍：+12V, +5V, +3.3V, 核心電壓 ® ® - Microsoft Windows 7/7 64 位元 /VistaTM/VistaTM 64 位元 / XP/XP 64 位元适用于此主板 - FCC, CE, WHQL - 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應 器 )（見警告 16）
* 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com 警告 請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用異步超 頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會導 致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻可 能導致的損壞不承擔責任。
ASRock H61M-GE Motherboard
警告！ 1、 關于“Hyper-Threading Technology”（超線程技術）的設置，請參考 CD 光盤中的“User Manual”( 用戶手冊 , 英文版 ) 第 42 頁 , 或是“UEFI 設置程序”第 7 頁 ( 中文版 )。 2、 這款主板支援雙通道內存技術。在您實現雙通道內存技術之前，為能正確 安裝，請確認您已經閱讀了第 14 頁的內存模組安裝指南。 ® 3、 由于操作系統的限制，在 Windows 7 / VistaTM / XP 下，供系統使用的實 ® 際內存容量可能小于 4GB。對於 Windows 操作系統搭配 64 位元 CPU 來說 , 不會存在這樣的限制。 ®
4、 最大共享內存大小由芯片組廠商定義並且可以更改。請查閱 Intel 網 站了解最新資訊。 5、 您只能從三種顯示器中選擇兩種使用。D-Sub、DVI-D 與 HDMI 顯示器不能 同時使用。此外 , 使用 DVI 轉 HDMI 轉接器 , 可使 DVI-D 端口具備與 HDMI 端口一樣的功能。 ® 6、 只有 Windows 7 64 位元 /7 可支持 xvYCC 與 Deep Color。只有當顯示器 ® 在 EDID 中支持 12bpc 時 ,Deep Color 模式才會被開啟。只有 Windows 7 64 位元 /7/VistaTM 64 位元 /VistaTM 支持 HBR。 7、 在麥克風輸入方面，這款主板支持立體聲和單聲道這兩種模式。在音頻輸 出方面，這款主板支持 2 聲道、4 聲道、6 聲道以及 8 聲道模式。請查閱 第 3 頁的表格瞭解正確的連接方式。 8、 ASRock Extreme Tuning Utility (AXTU) 是一個多合一的工具，可在用戶 友好的界面中微調不同的系統功能，包括硬件監控、風扇控制、超頻、O C DNA 和 IES。在 Hardware Monitor（硬件監控）中，顯示系統的主要參數。 在 Fan Control（風扇控制）中，顯示風扇速度和溫度，以便您進行調整。 在 Overclocking（超頻）中，您可以對 CPU 進行超頻，以优化系統性能。 在 OC DNA 中，您可以將自己的 OC 設置保存為配置文件，并与您的朋友共 享。您的朋友可以將您的 O C 配置文件加載他們的系統中，從而得到相同 的 OC 設置。在 IES（智能節能）中，電壓調節器可以在 CPU 核心空閒時減 少輸出相位數，以提高效率且不影響運計算性能。關于 ASRock Extreme Tuning Utility (AXTU) 的操作步驟，請訪問我們的网站。
ASRock H61M-GE Motherboard
華擎網站：http://www.asrock.com 9、 華擎 Instant Flash 是一個內建于 Flash ROM 的 BIOS 更新工具程序。這個 ® 方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或 Windows ) 即可進行 B I O S 的更新。在系統開机自檢過程中按下 < F6> 鍵或在 B I O S 設 置菜單中按下 <F2> 鍵即可進入華擎 Instant Flash 工具程序。啟動這一 程序後 , 只需把新的 B I O S 文件保存在 U 盤、軟盤或硬盤中 , 輕鬆點擊鼠 標就能完成 B I O S 的更新 , 而不再需要準備額外的軟盤或其他複雜的更新 程序。請注意 :U 盤或硬盤必須使用 FAT32/64 文件系統。 10、 體驗直觀的運動控制遊戲不再只是 W i i 的特權。華擎 A I W I 實用程序引入 了一種全新的 PC 遊戲操作方法。華擎 AIWI 是世界上首個將您的 iPhone/ iPod touch 當作遊戲手柄來控制 PC 遊戲的工具。您所要做的只是從華擎 官網或華擎主板的軟件支持光盤中下載 A I W I 實用程序 , 將其安裝到您的 電腦 , 並從 App 商店下載免費的 AIWI Lite 到您的 iPhone/iPod touch。 然后將您的 PC 和 Apple 設備通過藍牙或無線網絡連接起來 , 您就可以開
始體驗另人興奮的運動控制遊戲了。同時 , 不要忘記定期關注華擎官方網 站 , 我們將持續提供最新支持的遊戲 ! 華擎網站 : http://www.asrock.com/Feature/Aiwi/index.asp 11、 若您想要更快速、更自由地為您的蘋果設備 , 如 i P h o n e / i P a d / i P o d touch 充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP Charger。 只需安裝 APP Charger 驅動程序 , 用電腦為 iPhone 充電最多可比以往快 40%。華擎 APP Charger 允許您同時為多部蘋果設備快速充電 , 甚至可以 在電腦進入待機 ( S1)、掛起至內存 ( S3)、休眠 ( S4) 或關機 ( S5) 模式下 持續為設備充電。只需安裝了 APP Charger 驅動程序 , 您立刻就能擁有非 凡的充電體驗。 12、 S m a r t V i e w 是 I n t e r n e t 瀏覽器的一項新功能，它作為 I E 的智能起始頁 面，在一個增強的視圖中提供您經常訪問的网站、您的遊覽歷史記錄、 您的 F a c e b o o k 朋友、以及您的實時新聞來源，可為您提供更具個性化的 Internet 体驗。華擎主板專門配備 SmartView 應實用程序，可幫助您隨 時与朋友保持聯系。為使用 SmartView 功能，請确保您操作系統的版本是 ® Windows 7 / 7 64 位元 / VistaTM / VistaTM 64 位元，瀏覽器的版本是 IE8。華擎网站：http://www.asrock.com/Feature/SmartView/index.asp 13、 華擎 XFast USB 可以提升 USB 存儲設備性能。性能可能因設備特性不同而 存在差异。 14、 當檢測到 CPU 過熱問題時，系統會自動關機。在您重新啟動系統之前，請 檢查主板上的 C P U 風扇是否正常運轉並拔出電源線，然后再將它插回。為 了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間涂一層導熱膠。 15、 組合散熱器選項 ( C . C . O . ) 提供靈活的選項 , 讓您可使用三種不同的 C P U 散熱器類型 , 分別是 L G A775, L G A1155 與 L G A1156。請注意 : 並非所有的 775 和 1156 CPU 風扇都支持此功能。 16、 EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統 耗電量的規定。根據 E u P 的規定 , 一個完整系統在關機模式下的交流電總 消耗必須在 1.00W 以下。為滿足 EuP 標準 , 您需要同時具備支持 EuP 的主 ® 板和支持 EuP 的電源供應器。根據 Intel 的建議 , 支持 EuP 的電源供應器 必須滿足在 100m A 電流消耗時 ,5V s b 電源效率高于 50%。有關支持 E u P 的 電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作商。
ASRock H61M-GE Motherboard
1.3 跳線設置 插圖所示的就是設置跳線的方法。當跳線 帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短 接”。如果針腳上沒有放置跳線帽 , 這個 跳線就是“開路”。插圖顯示了一個 3 針 腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2 之間時就是“短接”。 接腳 清除 CMOS
注意： C L R C M O S1 允 許 您 清 除 C M O S 中 的 數 据。 如 要 清 除 并 將 系 統 參 數 恢 复 至 默 認 設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳 線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后 立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S，必須在執行 C M O S 清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、 日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。
ASRock H61M-GE Motherboard
1.4 板載接頭和接口 板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將 跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
這裡有四組 Serial ATAII (SATAII) 接口支持 Serial (SATA) 數據線作為內部儲存
設置。目前 SATAII 界面理論 上可提供高達 3.0Gb/s 的數 據傳輸速率。
(SATA2_1: 見第 2 頁第 13 項 ) (SATA2_2: 見第 2 頁第 9 項 ) (SATA2_3: 見第 2 頁第 14 項 )
Serial ATA (SATA) 數據線
SATA 數據線的任意一端均可 連接 SATA/SATAII 硬
除了位於 I/O 面板的六個默 認 USB 2.0 接口之外，這款
主板有兩組 USB 2.0 接針。 這組 USB 2.0 接針可以支持 兩個 USB 2.0 接口。
這個接頭支持一個選配的無 線發送和接受紅外線的 模塊。
這是一個連接打印機端口的 接口，方便您連接打印機設 備。
(9 針 HD_AUDIO1) ( 見第 2 頁第 24 項 )
1 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L
1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能 (Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我 們提供的手冊和機箱手冊上的使用說明安裝您的系統。 2. 如果您使用 AC’97 音頻面板 , 請按照下面的步驟將它安裝到前面板音頻接針 : A. 將 Mic_IN(MIC) 連接到 MIC2_L。 B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。 C. 將 Ground(GND) 連接到 Ground(GND)。 D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到 AC’97 音頻面板。 E. 開啟前置麥克風。 ® 在 Windows XP / XP 64 位元操作系統中 : 選擇”Mixer”。選擇”Recorder” 。接著點擊”FrontMic”。 ® 在 Windows 7 / 7 64 位元 / VistaTM / VistaTM 64 位元操作系 統中 : 在 Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。
根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態 指示燈到這個排針。根據之前請注意針腳的正負極。 PWRBTN( 電源開關 ): 連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。 RESET( 重啟開關 ): 連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可 按下重啟開關重新啟動電腦。
ASRock H61M-GE Motherboard
PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。 當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待 機模式或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬盤活動指示燈 ): 連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 , 此指示燈亮起。 前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、 重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機 箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。
(4 針 SPEAKER1) ( 見第 2 頁第 7 項 )
機箱 , 電源風扇接頭 GND +12V CHA_FAN_SPEED FAN_SPEED_CONTROL
(4 針 CHA_FAN1) ( 見第 2 頁第 12 項 )
請將風扇連接線接到這個 接頭，並讓黑線與接地的針腳 相接。
(3 針 PWR_FAN1) ( 見第 2 頁第 28 項 )
CPU 風扇接頭 (4 針 CPU_FAN1)
+12V GND FAN_SPEED_CONTROL CPU_FAN_SPEED
請將 CPU 風扇連接線接到這個 接頭，並讓黑線與接地的針腳 相接。
( 見第 2 頁第 1 項 ) 1 2 3 4
雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的 3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇 連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。 Pin 1-3 連接 3-Pin 風扇的安裝
請將 ATX 電源供應器連接到這 個接頭。
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用 傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著 Pin 1 和 Pin 13 插上電源接頭。
(8 針 ATX12V1) ( 見第 2 頁第 3 項 )
請將一個 ATX 12V 電源供應 器接到這個接頭。
雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電 源接頭。
4-Pin ATX 12V 電源安裝說明
HDMI_SPDIF 接頭 ( 見第 2 頁第 23 項 )
GND SPDIFOUT HDMI_SPDIF 接頭，提供 SPDIF 音頻輸出至 HDMI 顯卡，支持 將電腦連接至帶 HDMI 的數字 電視 / 投影儀 / 液晶顯示器等 設備。請將 HDMI 顯卡的 HDMI_SPDIF 接口連接到這個 接頭。
2. BIOS 信息 主板上的 Flash Memory 存儲了 BIOS 設置程序。請再啟動電腦進行開機自檢 (POST) 時按下 < F2> 或 < D e l > 鍵進入 B I O S 設置程序；此外，你也可以讓開機自檢 ( P O S T ) 進行常規檢驗。如果你需要在開機自檢 ( P O S T ) 之后進入 B I O S 設置程序，請按下 <Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦，或者按下系統面板上的重啟按鈕。有關 BIOS 設置的詳細信息，請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。
本主板支持各種微軟視窗操作系統：Microsoft Windows 7/7 64 位元 /Vista TM / VistaTM 64 位元 /XP/XP 64 位元。主板隨機支持光盤包含各種有助于提高主板效能的 必要驅動和實用程序。請將隨機支持光盤放入光驅裡，如果電腦的“自動運行”功能 已啟用，屏幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查找支持光盤內 BIN 文件夾下的“ASSETUP.EXE”，并雙擊它，即可調出主菜單。
ASRock H61M-GE Motherboard
電子信息產品污染控制標示 依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電子信息 產品污染控制標示要求」，電子信息產品應進行標示，藉以向消費者揭露產品中含有 的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染或對人身、財產造成 嚴重損害的期限。依上述規定，您可于本產品之印刷電路板上看見圖一之標示。圖一 中之數字為產品之環保使用期限。由此可知此主板之環保使用期限為 10 年。
有毒有害物質或元素的名稱及含量說明 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格及說 明。 部件名稱 印刷電路板 及電子組件 外部信號連 接頭及線材
有害物質或元素 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE)
X O O O O O X O O O O O
O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定 的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準 規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。 備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。
ASRock H61M-GE Motherboard
1. 主機板簡介 謝謝你採用了華擎 H61M-GE 主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指導。您可以 查看支持光碟裡的使用手冊了解更詳細的資料。 由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另 行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最 新的顯示卡和 CPU 支援列表。 華擎網址：http://www.asrock.com 如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用 機種的規格訊息。 www.asrock.com/support/index.asp
1.1 包裝盒內物品 華擎 H61M-GE 主機板 (Micro ATX 規格 : 9.6 英吋 x 9.6 英吋 , 24.4 公分 x 24.4 公分 ) 華擎 H61M-GE 快速安裝指南 華擎 H61M-GE 支援光碟 兩條 Serial ATA(SATA) 數據線 ( 選配 ) 一塊 I/O 擋板
ASRock提醒您... ASRock提醒您 若要在Windows® 7 / 7 64位元 / VistaTM / VistaTM 64位元中發揮更好的效 能，建議您將儲存裝置組態中的BIOS選項設為AHCI模式。有關BIOS設定的 詳細資訊，請參閱支援光碟中的「使用者手冊」。
- Micro ATX 規格 : 9.6 英吋 x 9.6 英吋 , 24.4 公分 x 24.4 公分 - CPU 供電電路固態電容 - 支援第二代 Intel® CoreTM i7 / i5 / i3 處理器 (LGA1155 腳位 )
支援雙通道 DDR3 記憶體技術（見警告 2） 4 個 DDR3 DIMM 插槽 支援 DDR3 1333/1066 non-ECC、un-buffered 記憶體 最高支援16GB 系統容量（見警告 3） 1 x PCI Express 2.0 x16 插槽 ( 藍色 @ x16 模式 ) 1 x PCI Express x1 插槽 2 x PCI 插槽 Intel® HD Graphics 2000/3000
Pixel Shader 4.1 技術，DirectX 10.1 顯示 最大共享記憶體 1759MB（見警告 4） 支援三個 VGA 輸出選項 :D-Sub、DVI-D 和 HDMI ( 詳見警告 5） 支援 HDMI 1.4a, 最高解析度達 1920x1200 @ 60Hz 支援 DVI, 最高解析度達 1920x1200 @ 60Hz 支援 D-Sub, 最高解析度達 2048x1536 @ 75Hz 支援 HDMI, 可支援 Auto Lip Sync、Deep Color (12bpc)、 xvYCC 與 HBR( 高位元率音效 )( 需具備相容 HDMI 的銀幕 ) ( 詳見警告 6） 支援使用 HDMI 1.4a 播放藍光立體 3D 影像 DVI 和 HDMI 接口支援 HDCP 功能 DVI 和 HDMI 接口可播放 1080p 藍光光碟 (BD) / HD-DVD 光碟 7.1 聲道高清晰音效 (Realtek ALC887 音效編解碼器 ) PCIE x1 Gigabit LAN 10/100/1000 Mb/s Atheros® AR8151
- 支援網路喚醒（Wake-On-LAN） I/O 界面 - 1 個 PS/2 鍵盤接口 - 1 個 VGA/D-Sub 接口 - 1 個 VGA/DVI-D 接口 - 1 個 HDMI 接口 - 1 個光纖 SPDIF 輸出接口 - 6 個可直接使用的 USB 2.0 接口
- 1 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和 SPEED LED) - 高清晰音效插孔：後置喇叭 / 中置喇叭 / 低音喇叭 / 音效輸入 / 前置喇叭 / 麥克風 ( 見警告 7) - 4 x SATA2 3.0Gb/s 接頭 , 支援 NCQ, AHCI 和熱插拔功能 - 1 x 紅外線模組接頭 - 1 x 消費性紅外線模組插座 - 1 x 印表機接針 - 1 x 序列埠 - 1 x HDMI_SPDIF 接頭 - CPU/ 機箱 / 電源風扇接頭 - 24 針 ATX 電源接頭 - 8 針 12V 電源接頭 - 前置音效接頭 - 2 x USB 2.0 接頭 ( 可支援 4 個額外的 USB 2.0 接口 ) - 32Mb AMI BIOS - AMI UEFI Legal BIOS ( 支援 GUI) - 支援即插即用（Plug and Play,PnP） - ACPI 1.1 電源管理 - 支援喚醒功能 - 支援 jumperfree 免跳線模式 - IGPU、DRAM、PCH、CPU PLL、VTT、VCCSA 電壓多功能調節 - 驅動程式 , 工具軟體 , 防毒軟體（試用版本 ), 華擎軟體 套餐 (CyberLink DVD 套餐與 Creative Sound Blaster X-Fi MB)(OEM 與試用版本 ) - ASRock Extreme Tuning Utility (AXTU)（詳見警告 8） - 即時開機功能 - 華擎 Instant Flash（見警告 9） - 華擎 AIWI（見警告 10） - 華擎 APP Charger（見警告 11） - SmartView（見警告 12） - 華擎 XFast USB（見警告 13） - Hybrid Booster( 安心超頻技術 ): - ASRock U-COP（見警告 14） - Boot Failure Guard (B.F.G., 啟動失敗恢復技術 ) - 組合散熱片選項 (C.C.O.)（見警告 15） - 晚安 LED 指示燈
CPU 溫度偵測 主機板溫度偵測 CPU/ 機箱 / 電源風扇轉速計 CPU/ 機箱靜音風扇 ( 可透過 CPU 溫度自動調節機箱的風扇速 度) - CPU/ 機箱風扇多速控制 - 電壓範圍：+12V, +5V, +3.3V, 核心電壓 - Microsoft® Windows® 7/7 64 位元 /VistaTM/VistaTM 64 位元 / XP/XP 64 位元 - FCC, CE, WHQL - 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應器 ) （見警告 16）
* 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com
警告 請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用非同步 超頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會 導致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻 可能導致的損壞不承擔責任。
ASRock H61M-GE Motherboard
警告！ 1、 關於“Hyper-Threading Technology＂的設置，請參考 CD 光碟中的“User Manual＂( 使用手冊 , 英文版 ) 第 42 頁。 2、 這款主機板支援雙通道記憶體技術。在您使用雙通道記憶體技術之前，為 能正確安裝，請確認您已經閱讀了第 14 頁的記憶體安裝指南。 3、 由於作業系統的限制，在 Windows® 7 / VistaTM / XP 下，供系統使用的實 際記憶體容量可能小於 4GB。對於 Windows® 作業系統搭配 64 位元 C P U 來說 , 不會存在這樣的限制。 4、 最大共享記憶體大小由晶片組廠商定義並且可能更改。請查閱 Intel® 網站 了解最新訊息。 5、 您只能從三種銀幕中選擇兩種使用。D-Sub、DVI-D 與 HDMI 銀幕不能同時 使用。此外 , 使用 DVI 轉 HDMI 轉接頭 , 可使 DVI-D 接口具有與 HDMI 接口 一樣的功能。 6、 只有 Windows® 7 64 位元 /7 可支持 xvYCC 與 Deep Color。只有當銀幕在 EDID 中支援 12bpc 時 ,Deep Color 模式才會被開啟。只有 Windows® 7 64 位元 /7/VistaTM 64 位元 /VistaTM 支援 HBR。 7、 在麥克風輸入方面，這款主機板支援立體聲和單聲道這兩種模式。在音 效輸出方面，這款主機板支援 2 聲道、4 聲道、6 聲道以及 8 聲道模式。 請參閱第 3 頁的表格瞭解正確的連接方式。 8、 ASRock Extreme Tuning Utility (AXTU) 是一款多合一的工具，易於操 作的使用者介面便於微調不同的系統功能（例如：Hardware Monitor、 Fan Control、Overclocking、OC DNA 及 IES）。Hardware Monitor 可顯 示系統的主要讀數；Fan Control 可顯示並可供您調整風扇速度及溫度； Overclocking 可供您進行 CPU 超頻以獲得最佳系統效能。透過 OC DNA， 您可將自己的 O C 設定另存為設定檔並與朋友分享，您的朋友可將此 O C 設 定檔上傳至自己的系統中，以取得相同的 OC 設定。透過 IES (Intelligent Energy Saver)，當 CPU 處於閒置狀態時，電壓調整器能降低輸出相位數量 以改善效率，並可兼顧運算效能。有關 ASRock Extreme Tuning Utility (AXTU) 的操作程序說明，請造訪 ASRock 網站。 華擎網站：http://www.asrock.com
9、 華擎 Instant Flash 是一個內建於 Flash ROM 的 BIOS 更新工具程式。這 個方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或 Windows ®) 即可進行 BIOS 的更新。在系統開機自檢過程中按下 <F6> 鍵或 在 BIOS 設置菜單中按下 <F2> 鍵即可進入華擎 Instant Flash 工具程式。 啟動這一程式後 , 只需把新的 B I O S 文件保存在隨身碟、磁盤或硬碟中 , 輕鬆點選滑鼠就能完成 B I O S 的更新 , 而不再需要準備額外的磁碟片或其 他複雜的更新程式。請注意 : 隨身碟或硬碟必須使用 FAT32/64 文件系統。 10、 體驗直觀的運動控制遊戲不再只是 W i i 的特權。華擎 A I W I 應用程式引進 了一種全新的 PC 遊戲操作方法。華擎 AIWI 是世界上首個將您的 iPhone/ iPod touch 當作遊戲搖桿來控制 PC 遊戲的工具。您所要做的只是從華擎 官網或華擎主機板的軟體光碟中下載 A I W I 應用程式 , 將其安裝到您的電 腦 , 並從 App 商店下載免費的 AIWI Lite 到您的 iPhone/iPod touch。然 後將您的 P C 和 A p p l e 設備透過藍芽或無線網路連接起來 , 您就可以開始 體驗另人興奮的運動控制遊戲了。同時 , 不要忘記定期關注華擎官方網站 , 我們將持續提供最新支援的遊戲 ! 華擎網站 : http://www.asrock.com/Feature/Aiwi/index.asp
ASRock H61M-GE Motherboard
11、 若您想要更快速、更自由地為您的蘋果設備 , 如 i P h o n e / i P a d / i P o d touch 充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP Charger。 只需安裝 APP Charger 驅動程式 , 用電腦為 iPhone 充電最多可比以往快 40%。華擎 APP Charger 讓您可以同時為多部蘋果設備快速充電 , 甚至可 以在電腦進入待命 ( S1)、待命 ( S3)、休眠 ( S4) 或關機 ( S5) 模式下持續 為設備充電。只需安裝了 APP Charger 驅動程式 , 您立刻就能擁有非凡的 充電體驗。 12、 S m a r t V i e w 是網際網路瀏覽器的新功能，也是 I E 的起始頁面，其中結合 了您最常瀏覽的網站、您的記錄、F a c e b o o k 朋友和即時新聞摘要，並全 數整合在一個更好的檢視中，以提供更貼近您個人使用習慣的網際網路功 能。ASRock 主機板獨家配備 SmartView 公用程式，協助您隨時隨地與朋友 保持聯繫。若要使用 SmartView 功能，請確定您所使用的作業系統版本為 Windows® 7 / 7 64 位元 / VistaTM / VistaTM 64 位元，而且您的瀏覽器 版本是 IE8。ASRock 網站：http://www.asrock.com/Feature/SmartView/ index.asp 13、 華擎 XFast USB 可提升 USB 儲存裝置的效能（效能可能須視裝置特性而 定）。 14、 當檢測到 C P U 過熱問題時，系統會自動關機。在您重新啟動系統之前，請 檢查主機板上的 C P U 風扇是否正常運轉並拔出電源線，然後再將它插回。 為了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間塗一層散熱膏。 15、 組合散熱片選項 (C.C.O.) 提供具有彈性的選項 , 讓您可使用三種不同的 CPU 散熱片類型 , 分別是 LGA775,LGA1155 與 LGA1156。請注意 : 並非所有的 775 和 1156 CPU 風扇都支援此功能。 16、 EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統耗 電量的規定。根據 EuP 的規定 , 一個完整系統在關機模式下的交流電總消耗 必須在 1.00W 以下。為符合 EuP 標準 , 您需要同時具備支援 EuP 的主機板和 支援 EuP 的電源供應器。根據 Intel® 的建議 , 支援 EuP 的電源供應器必須
符合在 100mA 電流消耗時 ,5Vsb 電源效率高於 50%。有關支援 EuP 的電源供 應器選擇方面的詳情 , 我們建議您諮詢電源供應器的製造商。
ASRock H61M-GE Motherboard
1.3 跳線設置 插圖所示的就是設置跳線的方法。當跳線 帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短 接＂。如果針腳上沒有放置跳線帽 , 這個 跳線就是“開路＂。插圖顯示了一個 3 針 腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2 之間時就是“短接＂。 接腳 清除 CMOS (CLRCMOS1, 3 針腳跳線 ) ( 見第 2 頁第 20 項 )
註： C L R C M O S1 可供您清除 C M O S 中的資料。若要清除及重設系統參數並恢復為預設設 定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳 線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除 CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS 清除操作。請注意，只有在移除 C M O S 電池的情況下，密碼、日期、時間、使用者 預設設定檔、1394 GUID 及 MAC 位址才會清除。
ASRock H61M-GE Motherboard
1.4 接頭 此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。 跳線帽不正確的放置將會導致主機板的永久性損壞 !
Serial ATA (SATA) 數據線
這裡有四組 Serial ATAII (SATAII) 接口支援 SATA 數據 線作為內部儲存設置。 目前 SATAII 界面理論上 可提供高達 3.0Gb/s 的數據 傳輸速率。
SATA 數據線的任意一端均可 連接 SATA/SATAII 硬 碟或者主機板上的 SATAII 接口。
除了位於 I/O 面板的六個 USB 2.0 接口之外，這款 主機板有兩組 USB 2.0 接 針。每組 USB 2.0 接針可以 支援兩個 USB 2.0 接口。
這個接頭支援一個選配的模 組 , 可用來無線傳輸和接收紅 外線。
印表機接針 ( 見第 2 頁第 21 項 )
(9 針 HD_AUDIO1) ( 見第 2 頁第 24 項 )
1 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L
1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能 (Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我 們提供的手冊和機箱手冊上的使用說明安裝您的系統。 2. 如果您使用 AC＇97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 : A. 將 Mic_IN(MIC) 連接到 MIC2_L。 B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。 C. 將 Ground(GND) 連接到 Ground(GND)。 D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。您不必將它們連接到 AC＇97 音效面板。 E. 開啟前置麥克風。 在 Windows® XP / XP 64 位元作業系統中 : 選擇＂Mixer＂。選擇＂Recorder＂ 。接著點選＂FrontMic＂。 在 Windows® 7 / 7 64 位元 / VistaTM / VistaTM 64 位元作業系 統中 : 在 Realtek 控制面板中點選＂FrontMic＂。調整＂Recording Volume＂。
可接各種不同燈，電源開關及 重啟鍵等各種連線。
請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀 態指示燈到這個接頭。請先注意針腳的正負極。
ASRock H61M-GE Motherboard
PWRBTN( 電源開關 ): 連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。 RESET( 重開開關 ): 連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可 按下重開開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。 當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待 命模式或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬碟活動指示燈 ): 連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指示燈亮起。 前面板設計因機箱不同而有差異。前面板模組一般由電源開關、 重開開關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機 箱前面板連接到此接頭時 , 請確認連接線與針腳上的說明相對應。
(4 針 SPEAKER1) ( 見第 2 頁第 7 項 )
機箱 , 電源風扇接頭 (4 針 CHA_FAN1) ( 見第 2 頁第 12 項 ) (3 針 PWR_FAN1) ( 見第 2 頁第 28 項 )
CPU 風扇接頭 (4 針 CPU_FAN1) ( 見第 2 頁第 1 項 )
GND +12V CHA_FAN_SPEED FAN_SPEED_CONTROL
請將風扇連接線接到這個接 頭， 並 讓 黑 線 與 接 地 的 針 腳 相接。
+12V GND FAN_SPEED_CONTROL CPU_FAN_SPEED
請將 CPU 風扇連接線接到這個 接頭，並讓黑線與接地的針腳 相接。
雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的 3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇 連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
請將 ATX 電源供應器連接到這 個接頭。
ASRock H61M-GE Motherboard
雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使 用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順 著 Pin 1 和 Pin 13 插上電源接頭。
(8 針 ATX12V1) ( 見第 2 頁第 3 項 )
請注意，必需將帶有 ATX 12V 插頭的電源供應器連接到這個 插座，這樣就可以提供充足的 電力。如果不這樣做，就會導 致供電故障。
雖然此主機板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請 順著 Pin 1 和 Pin 5 插上電源接頭。 8 4-Pin ATX 12V 電源安裝說明
這個序列埠 COM1 支援一個序 列埠的裝置。
(9 針 COM1) ( 見第 2 頁第 22 項 )
HDMI_SPDIF 接頭 (2 針 HDMI_SPDIF1) ( 見第 2 頁第 23 項 )
HDMI_SPDIF 接頭，提供 SPDIF 1 GND SPDIFOUT
音 效 輸 出 至 H D M I 顯 示 卡， 支 援將電腦連接至帶 HDMI 的數 位電視 / 投影機 / 液晶銀幕等 設備。請將 HDMI 顯示卡的 HDMI_SPDIF 接口連接到這個 接頭。
ASRock H61M-GE Motherboard
2. BIOS 訊息 主板上的 Flash Memory 晶片存儲了 BIOS 設置程序。啟動系統，在系統開機自檢 (POST) 的過程中按下 <F2> 或 <Del> 鍵，就可進入 BIOS 設置程序，否則將繼續進行開機自檢 之常規檢驗。如果需要在開機自檢後進入 BIOS 設置程序，請按下 <Ctl> + <Alt> + <Delete> 鍵重新啟動電腦，或者按下系統面板上的重開按鈕。功能設置程序儲存有主 板自身的和連接在其上的設備的缺省和設定的參數。這些訊息用於在啟動系統和系統 運行需要時，測試和初始化元件。有關 B I O S 設置的詳細訊息，請查閱隨機支援光碟 裡的使用手冊 (PDF 文件 )。
3. 支援光碟訊息 本主板支援各種微軟 Windows ® 操作系統：Microsoft ® Windows ® 7/7 64 位元 /
VistaTM/VistaTM 64 位元 /XP/XP 64 位元。主板附帶的支援光碟包含各種有助於提高主 板效能的必要驅動和實用程式。請將隨機支援光碟放入光碟機裡，如果系統的“自動 運行＂功能已啟用，銀幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查閱支 援光碟內 BIN 文件夾下的 ASSETUP.EXE 文件並雙點它，即可調出主菜單。
