KULLANIM KILAVUZU H61M-GE ASROCK

ASRock'in kesintisiz titiz kalite denetimi altoanda uretilen guvenilir bir anakart對於 ASRock H61M-GE anakartini satin aldiginiz icin teşekür ederiz. ASRock'in kalite ve dayaniklik konusundaki kararliligna uygun gülü tasarimyla mukemmel bir performans sunar.

Bu Hizli Takma Kilavuzu anakarta giriş ve adim adim takma kilavuzu icerir. Anakart hakkinda daha ayrintili bilgiyi Destek CD'sinde sunulan kullanı kilavuzunda bulabilirsiniz.

Anakart Özellikleri ve BIOS yazilimi减免llestirilebileceğinden bu kilavuzun icerişi onceden haber verilmeksizin degişebilir. Bu belgede degisiklik yapilması durumn -da,减免llestirilmisi sürüm ayrca haber verilmeksizin ASRock web sitesinde sunulur. En son VGA kartlarini ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com

Bu anakartla ilgili teknik verstige ihtiyaciniz olursa, kullandiginiz modele özel bilgiler
icin luffen web sitemizi ziyaret edin.
www.asrock.com/support/index.asp

1.1 Paket icindekiler

Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit ile.da haki iyi performans elde etmek icin, Depolama Konfigurasyonundaki BIOS seceneigni AHCI moduna ayarlamaniz tavsiye edilir. BIOS ayari icin, ayrintilar ögrenmek üzere lütfen destek CD'mizdeki "Kullanici Kilavuzu"na bakin.

1.2 Özellikler

Platform	- Micro ATX Form Faktörü: 9,6-inç x 9,6-inç, 24,4 cm x 24,4 cm - CPU güçü icın Kılı Kapasitur
CPU	- Nesil Intel® Core™ i7 / i5 / i3 in LGA1155 Paketini destekle - Intel® Turbo Boost 2.0 Teknolojisini destekler - K-Serisi kilidi kaldirilmalık ilelemciyi destekler - Hyper-Threading Teknolojisini destekler (bkz. DİKKAT 1)
Yonga seti	- Intel® H61
Bellek	- Çift Kanalli DDR3 Belleşigi Teknolojisni (bkz. DİKKAT 2) - 4 x DDR3 DIMM yuva - DDR3 1333/1066 ECC olmayan, ara belleşiz belleş - Sistem belleşiginin maks. kapasitesi: 16 GB (bkz. DİKKAT 3)
Genisletme Yuvasi	- 1 x PCI Express 2.0 x16 yuva (mavi @ x16 modu) - 1 x PCI Express 2.0 x1 yuva - 2 x PCI yuva
Grafikler	- Intel® HD Graphics 2000/3000 - Pixel Shader 4.1, DirectX 10.1 - Maks. paylaoşlan bellek 1759 MB (bkz. D3KKAT 4) - b3 VGA 33k3io se3enepi: D-Sub, DVI-D ve HDMI (bkz. D3KKAT 5) - 60Hz'de 1920x1200'e kadar maks. 3uzbnybIbkle HDMI 1.4a Teknolojisini destekler - 60Hz'de 1920x1200'e kadar maks. 3uzbnybIbkle DVI'y3 destekler - 75Hz'de 2048x1536'ya kadar maks. 3uzbnybIbkle D-Sub'3 destekler - Auto Lip Sync, Deep Color (12bpc), HDMI ile xvYCC ve HBR'yi (Ybksek Bit HzIa Ses) destekler (Uyumlu HDMI monitür gerekir) (bkz. D3KKAT 6) - HDMI 1.4a bulunan Blu-Ray stereoskopik 3D'yi desteklemektedir - DVI ve HDMI portlarşyla HDCP iolevini destekler - DVI ve HDMI portlarşyla Tam HD 1080p Blu-ray (BD) / HD-DVD oynatamşan destekler
Ses	-(Realtek ALC887 Ses Codec') 7,1 Kanal HD Ses
LAN	- PCIE x1 Gigabit LAN 10/100/1000 Mb/sn -Atheros® AR8151 -LAN'da Uyan özelliğini destekler

eKln

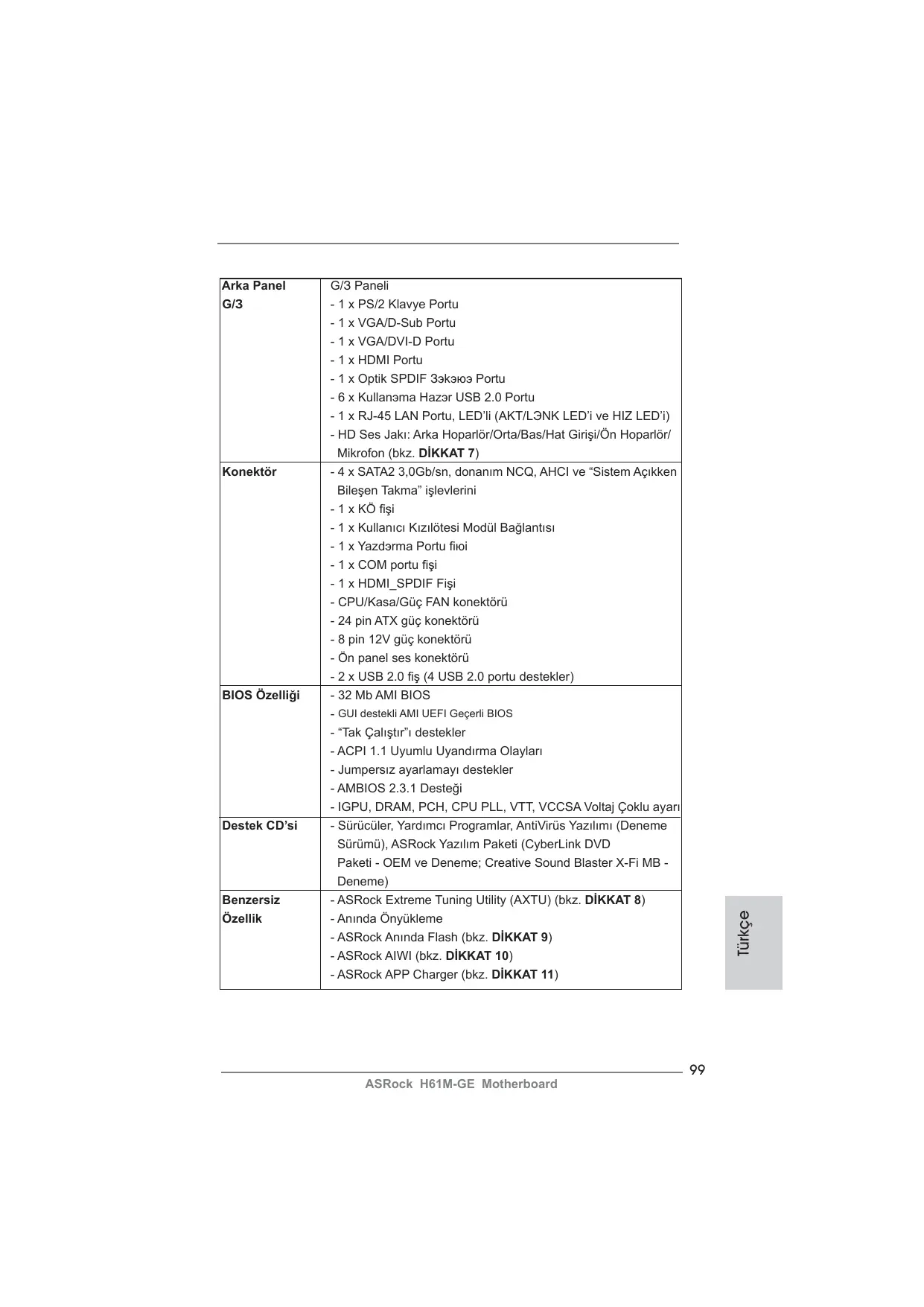

Arka Panel G/3	G/3 Paneli - 1 x PS/2 Klavye Portu - 1 x VGA/D-Sub Portu - 1 x VGA/DVI-D Portu - 1 x HDMI Portu - 1 x Optik SPDIF 33k3103 Portu - 6 x Kullanıma Hazır USB 2.0 Portu - 1 x RJ-45 LAN Portu, LED'li (AKT/L3NK LED'i ve HIZ LED'i) - HD Ses Jaki: Arka Hoparlör/Orta/Bas/Hat Girişi/Ön Hoparlör/Mikrofon (bkz. DİKKAT 7)
Konektör	- 4 x SATA2 3,0Gb/sn, donanım NCQ, AHCI ve “Sistem Açıkken Bileşen Takma” ilevlerini - 1 x KÖ fişi - 1 x Kullanıci Kılılotesi Modül Bağlantmiş - 1 x Yazdırma Portu fişi - 1 x COM portu fişi - 1 x HDMI_SPDIF Fisi - CPU/Kasa/Güç FAN konektörü - 24 pin ATX güç konektörü - 8 pin 12V güç konektörü - Ön panel ses konektörü - 2 x USB 2.0 fiş (4 USB 2.0 portu destekler)
BIOS Özelliigi	- 32 Mb AMI BIOS - GUI destekli AMI UEFI Geçerli BIOS - "Tak Çalışir" i destekler - ACPI 1.1 Uyumlu Uyandirma Olaylari - Jumpersiz ayarlamayı destekler - AMBIOS 2.3.1 Desteşi - IGPU, DRAM, PCH, CPU PLL, VTT, VCCSA Voltaj Çoklu ayari
Destek CD'si	- Sürucüler, Yardımci Programlar, AntiVirü Yasılmı (Deneme Sürümü), ASRock Yazilim Paketi (CyberLink DVD Paketi - OEM ve Deneme; Creative Sound Blaster X-Fi MB - Deneme)
Benzersiz Özellik	- ASRock Extreme Tuning Utility (AXTU) (bkz. DİKKAT 8) - Aninda Önyükleme - ASRock Aninda Flash (bkz. DİKKAT 9) - ASRock AIWI (bkz. DİKKAT 10) - ASRock APP Charger (bkz. DİKKAT 11)
	- SmartView (bkz. DİKKAT 12) - ASRock XFast USB (bkz. DİKKAT 13) - Hibrit Yükseltici: - ASRock U-COP (bkz. DİKKAT 14) - Önyükleme Hatası Koruması (B.F.G.) - Kombo Soğutucu Seçeneği (C.C.O.) (bkz. DİKKAT 15) - İyi Geceler LED'i
Donanım Monitor	- CPU Sıcakkı Duyarlıkı - Kasa Sıcakkı Duyarlıkı - CPU/Kasa/Güç Fan Takometresi - İlemci/Kasa Sessiz Fanı (Kasa Fan Hzı'nin İlemci sıcakkı ile Otomatik Ayar'ina izin verir) - CPU/Kasa Fan Çoklu-Hüz Kontrolü - Voltaj Özleme: +12V, +5V, +3,3V, CPU Vcore
iS	- Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit uyumlu
Sertifikalar	- FCC, CE, WHQL - ErP/EuP Hazır (ErP/EuP hazır güç kaynakı gerekli) (bkz. DİKKAT 16)

• Ayrintüürün bilgileri,—in lüften web sitemizi ziyaret edin: http://www.asrock.com

UYARI

Lüften, ayari BIOS'da ayarlama, Untied Overclocking Teknolojisni uygulama veya Üçuncu taraf aşirı hizlandirma araclarini kullanma gibi durumlarda aşirı hizlandirmayla ilgili risk olduğunu unutmayın. Aşirı hizlandirma sisteminizin kararlilgün etkiler veva hatta sisteminizin bileşenlerini ve cihazlarina zarar verebilir. Bu risik size aittir ve zarari sis ödersiniz. Aşirı hizlandirmadan kaynaklanan olası zarardan sorumlu degiliz.

DIKKAT!

1. "Hyper Threading Teknolojis" ayari hakkinda luften destek CD'sindeki "Kullanici Kilavuzu"nda sayfa 42'ye bakin.
2. Bu anakart Çift Kanalli Bellek Teknolojisınde destekler Çift Kanalli Bellek Teknolojisıni uygulamadan.Once, uygun yükleme hakinda sayfa 14'teki bellek modüllerinin yükleme kilavuzunu okuduğunuzdan emin olun.
3. İsletim sistemas kistlaması nedeniyle, Windows® 7 / Vista™ / XP-altinda/systemkullanimi:içın ayirmak:içınGPCelç bellek boyutu 4GB'den az olabilir.64-bit CPU'lu Windows® OS:içın bu Türbir sinirlama yoktur.
4. MaksimumPAYLAO3lan bellek boyutu yonga seti satacosarafarondan tanamlanar ve depioebilir. Lbtfen en son bilgileri izin Intel® web sitesini kontrl edin.
5. b3 moniturden yalnəzca ikisini kullanmaya seebilirsiniz. D-Sub, DVI-D ve HDMI moniturler ayn3anda etkinleotirilemez. Ayr3ca, DVI - HDMI adapturyle, DVI-D portu HDMI portu ile ayn3uzellikleri destekleyebilir.
6. xvYCC ve Deep Color yalnəzca Windows® 7 64-bit / 7'de desteklenir. Deep Color modu yalnəzca ekran EDID'de 12bpc'yi desteklerse etkinleotirilecekbir. HBR Windows® 7 64-bit / 7 / Vista™ 64-bit / Vista™ altanda desteklenir.
7. Mikrofon Çişi ilen, bu anakart hem stereo hem de mono modarini destekler. Ses Çişi ilen, bu anakart 2 kanllı, 4 kanllı, 6 kanllı ve 8 kanllı modlari destekler. Düşgün böglanti ilen sayfa 3'teki tabloyu kontrl edin.
8. ASRock Extreme Tuning Utility (AXTU) hepsi bir arada bir araç olup kullanı ile dost bir aryüzde farklı system ilevlerininince ayarıni yapmak icin kullanilmakta olup buna Donanım Monitoru, Fan Kontrolu, Hz Asirtma, OC DNA ve IES dahildir. Donanım Monitoründe sisteminizde okunan onemli değerleri gõsterir. Fan Kontrolünde ayarlamaniz icin fan hizinci ve sicutlügen Güsterir. Hz asirtmada optimum system performansı almak icin CPU frekansınıHz asirtma yapmaniza izin verilmişir. OC DNA'da OC ayarlarınızir profil olarak kaydedebilir ve arkadaslarıniz ilepaylase bilirsiniz. Ardınan arkadaslarıniz OC profilini kendi/systeme ekleyerek ayı OC ayarlarını alabilir. IES'de (Akilli Enerji Tasarrufu),CPU cekirdekleri boşa oldugunda bilgisayarinperformansindan odünvermeden gerilim duzenleyicisi;cikis fazlarınin sayinidusürerek verimiliigi iyileşirir. ASRock Extreme Tuning Utility (AXTU)'nun calisma prosedürleri icin lütfen web sitemizi ziyaret ediniz. ASRock web sitesi: http://www.asrock.com
9. ASRock Aninda Flash, Flash ROM'a katiştrlmş bir BIOS flash yardimci programdir. Bu kullanıli BIOS güncelleme araci, sistem BIOS'unu MS-DOS veya Windows® gibi ilk.Once iletim/systemine girmeden güncellemenizi saglar. Bu yardimci programla, POST sirasinda tuşuna basabilirsiniz veya BIOS ayarları yüzüncü ASRock Aninda Flash' erişmesi icin tuşuna basabilirsiniz. Bu araci baslatin ve yeti BIOS dosyasini USB flash sürçünüze, diskete veya sabit sürucüye kaydedin, sonra BIOS'unuzu yanizca birkaçkıkatma ile ekbir disket veya/DDer karmasik

flash yardimci programlarini hazirlamadan guncelleyebilirsiniz. Lüften USB flash sürucünun veya sabit diskin FAT32/16/12 dosya systemdi kullanması gerektigini unutmayin.

1. Sezigisel hareket kontrollu oyunlari oynamak icin artic Wii sart degil. ASRock AIWI hizmet programi bilgisayar oyunlarinin isletimi icin yeti bir yol sunuyor. ASRock AIWI, iPhone/iPod touch'inizi bilgisayar oyunlarinizi kumanda etmek icin bir oyun cibuğu haline ceviren dunyanin ilk hizmet programi. Yapmaniz gereken tek sey ana kartiniza ASRock resmi internet sitesinden veya ASRock yazilm destek CD'sinden ASRock AIWI hizmet programini kurmak ve ücretsis iPhone/iPod touch'iniza App store'dan AIWI Lite yazilmini yuklemek. Bilgisayarinizi ve apple cihazlarinizi Bluetooth veya WiFi ağlari uzerinden baglayarak heyecan verici hareket kontrollu oyunlari oynamaya hemen baslayabilirsiniz. Ayrica, lüften ASRock resmi internet sitesini duzenli olarak ziyaret etmeyi unutmayın, surekli olarak size enGPCel desteklenen oyunlari sunmaya devam edeceşiz! ASRock internet sitesi: http://www.asrock.com/Feature/Aiwi/index.asp
2. iPhone/iPod/iPad Touch gibi Apple ci hazalarinizi Şarj etmek icin dahahizl ve daha özgün bir bucimde Şarj etmek istiyorsaniz, ASRock sizin icin mukemmel bir Çozüm hazirladi - ASRock APP Charger. Sadece APP Charger sürucünu kurak, iPhone'unuzu bilgisayarınizdan dahacabuk ve eskisinden 40% daha hizl sekilde Şarj edebilirsiniz. ASRock APP Charger birçok Apple ci hazaini aynanda ve hizl bir bucimde Şarj etmenize olanak tanir ve hatta bilgisayarıniz Bekleme modunda (S1), RAM'de Askiya Al modunda (S3), uyku modunda (S4) veya kapali(S5) ilken surekli Şarj etmeyi destekler. APP Charger sürucusu kurulu ileken kolaylikla Şimi diye hiç olmadiğk加快建设 harika bir Şarj deneyimi yaşayabilirsiniz. ASRock internet sitesi: http://www.asrock.com/Feature/AppCharger/index.asp
3. Internet tarayicisin nin yi bir islevi alan SmartView, en sik ziyaret ettiginiz web sitelerini, geçmişinizi, Facebook arkadaşlarinizi ve sizinGPC zamanl haber beslemelerinizi, daha kisiselbir Internet deneyimi icin gelsetilimşirbʊrūnümde birleştiren IE icin akilı baslangıç sayfasird. ASRock anakartlari, hareket halindeki arkadaşlarinizla irtibat halinde kalmaniza yardim eden SmartView yardimcı programı ile donatilmşir. SmartView özelliğinci kullanmak icin isletim sistemi surumünüzün Windows® 7/764 bit/Vista™/Vista™64 bit,ve tarayıci surumünüzün IE olmasına dokkat edin. ASRock web sitesi:http://www.asrock.com/Feature/SmartView/ index.asp
4. ASRock XFast USB, USB bellek aygiti performansini artirabilir. Performans aygtinin ozelligine gore degisiklik gosterebilir.

5. CPU asiri isinmasi algilandiginda, system otomatik olarak kapatilir. Sistemii devam ettirmeden once, luffen anakartaki CPU fanin duzgün calistigi ini kontrol edin veGPCablosunu cikarin, sonra geritakin. IsiGPCisi ini artirmak icin, PC sistemi yuklediginizde CPU ile Isi emici arasina Isi macunusurmeyi unutmayin.

6. Kombo Soğutucu Seçeneği (C.C.O.) Üç farklı CPU soğutucu tipi olan Soket LGA 775, LGA 1155 ve LGA 1156'yı calistıracak esnek seçeneğe sahiptir. Lüften üm 775 ve 1156 CPU Fanlarinin kullanilmayacın unutmayın.

7. Enerji Kullanan Ürün anlamina gelen EuP, tamamlamş/systemler icin gü tuketimini tanımlamak icin Avrupa Birlügi tarafindan duzenlenen bir gerekliklıkir. EuP'a,gre, kapalı mod durumunda tamamlamş/systemin toplam AC Gücü 1,00W altinda olmalıdir. EuP standardinı kırçilamak icin, EuP hazir anakart ve EuP hazir gü,cayına,gerekir. Intel'in Önerisine,gre, EuP hazir gü,cayına,gerekir 100 mA akim tuketiminde 5v beklemede gü,c etkinligi %50'den yüksktir standardinı kırçilaması gerekir. EuP hazir gü,cayına seçimi icin,daha fazla ayrinti icin gü,cayına üreticisine basvurmaniz oneririz.

1.3 Jumper'larin Ayari

Şekilde jumper'larinentries ayarlandikları gÖsterilmektedir. Jumper kapağ pinler üzerine yerleştiligiinde jumper "Kapali" dir. Jumper kapağ pinler üzerindeyken jumper "Açık" tɪr. Şekilde pin1 ve pin2'si "Kapali" olan jumper kapağbu 2 pine yerleştilimiş 3-pinli jumper gÖsterilmektedir.

Jumper

Ayar

CMOS'u temizleme

Not: CLRCMOS1, CMOS'daki verilerinizi temizlemenize olanak saglar. Sistem parametrelerini temizlemek ve varsaylan ayara sifirlamak icin lutfen bilgisayarı kapatın veGPC kablosunun fisiniGPC kaynagindan cekin. 15 saniye bekledikten sonra, pin2 ve pin3'u CLRCMOS1'de 5 saniye kisaltmak icin bir atlinci sapkasi kullanin. Ancak, BIOS'uGPCelledikten hemen sonra lutfen CMOS'u temizlemeyin. BIOS'uGPCellemeyi tamamladiginzda CMOS'u temizlemeniz gerekirse, ilk olarak sistemi baslatmaniz ve ardindan CMOS temizleme isleminiGPClestirmeden once kapatmaniz gereklidir. Parola, tarih, saat, kullanıvarsaylan profilı, 1394 GUID ve MAC adresinin yalinizca CMOS piliçkarildigianda temizleneceğinci lutfen aklinizda bulundurunuz.

1.4 Yerleşik Fisler ve Konektörler

Yerleşik fisler ve konektörler jumper DEğİLDIR. Bu fislerin ve konektörlerin üzerine jumper kapaklari YERLEŞTİRMeyİN. Fislerin ve konektörlerin üzerine jumper kapaklari yerleşirmek anakartin kalı olarak zarar görmesine neden olabilir!

Seri ATAll Konektörler

Bu dört Seri ATAll (SATAll)

konektor, dahili depolama

cihazlari icin SATA veri

kabolarini destekler. Gecerli

SATAI arayuzu 3,0 Gb/sn veri

aktarim hizina izin verir.

Seri ATA (SATA)

Veri Kablosu

(istege baigli)

SATA veri kablosunu her iki ucu

bu anakarta iki USB 2.0 fisi

bulunur. Her USB 2.0 fişi iki

USB 2.0 portuno destekler.

(9-pinl USB8_9)

(bkz.s.2 No.15)

Kizilotesi Modulu Fisi

(5-pinli IR1)

(bkz.s.2 No.19)

Bu fiş, isteğe baglì bir kablosuz

aktarma ve alma kizilotesi

modulundestekler.

Kullanici Kizilotesi Modul Baglantisi

(4-pinl CIR1)

(bkz.s.2 No.16)

Bu fiş, uzaktan kumanda alicisi destekler.

Yazirma Porto Fisi

(25-pinl LPT1)

(bkz.s.2 No.21)

Bu, yazdirma portu kablosu icin
yazici cihazlarinin uygun
bağlanmasini saglayan bir
arayüzdür.

Ön Panel Ses Fisi

(9-pinl HD SES1)

(bkz.s.2 No.24)

Bu, panel ses kablosu icin uygun baglanti saglayan ve ses cihazlarini kontrl etmeyi saglayan bir arayuzdur.

1. Yükke Tanimli Ses Jak Duyarlığın destekler, ancak kasadaki panel kablosunun HDA'nin dizgün calışmasın desteklemesi gerekir. Lüften sisteminizi yüklemek icin kilavuzumuzdaki ve kasa kilavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullaniyorsaniz, luften on panel ses fişine asağidaki gibi takin:

A. Mic_IN'i (MIC) MIC2_L'ye baglayin.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye baglayin.
C. Ground'u (GND) Ground'a (GND) baglayin.
D. MIC_RET ve OUT_RET yalnizca HD ses paneli icindir. Bunlari AC'97 ses paneli icin baglamaniz gerekmez.
E. On mikrofonu etkinleşirmek icin
Windows® XP / XP 64-bit IS icin:
"Kariştrici"yi,),) seçin. "Kaydedici"yi,) seçin. Sonra "On Mikrofon"u tiklatn. Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit IS icin:
Realtek Kontrol panelinde "On Mikrofon" Sekmesine gidin. "Kayit Ses Seviyesi"ni ayarlayin.

Sistem Paneli Fisi

(9-pinli PANEL1)

(bkz.s.2 No.18)

Bu fiş, birçokystemönpaneli islevini barindirir.

Kasa uzerindeki günc anaharini, sifirlama anaharini ve system durumu gõstergesini asağidaki pin atamalarina gore bu baglantiya baglayin.

Kablolari baglamadan once positif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa uzerindeki günc anaharini on panele baglayin. Günc anaharini kullanarak sisteminizi kapatma sekslinizi yapilandirabilirsiniz.

RESET (Sifirlama Anahtari):

Kasa üzerindeki sifirlama anahtarı on panele baglayın. Bilgisayar donarsa veya normal bir yeniden baslatma.Sincekleşirilemezse, bilgisayarıyeniden baslatmak icin sifirlama anahtarı basin.

PLED (Sistem Güçü LED)i:

Kasa uzerindeki guc durumu gostergesini on panele baglayin. Sistem calisirken LED yanar. Sistem S1 uyku modunda iken LED yanip son meye devam eder. Sistem S3/S4 uyku modunda veya kapali (S5) iken LED söner.

HDLED (Sabit Disk Calisma LED'i):

Kasa üzerindeki sabit disk calisma LEDini on panele baglayin. Sabit disk veri okurken veya yazarken LED yanar.

Ön panel tasarimi kasaya,gore deigisiklik gosterebilir. On panel modulunde temel olarak guc anahtari, sifirlama anahtari, guc LED'i, sabit disk calisma LED'i, hoparlor vb.bulunur. Kasa on panel modulunuzu bu baglantiya baqlarken, kablo atamalarin ve pin atamalarinin dogrubicimde eslestirildiginden emin olun.

Kasa Hoparluru Fisi

(4-pinli SPEAKER1)

(bkz.s.2 No.7)

Lüfkenaka hoparlörunu bu fise baglayin.

Kasa/guc Fan Konektoru

(4-pinli CHA_FAN1)

(bk.z.s.2 No.12)

Lüften kasa fan kablolarinifanina bu konektore baglayinve siyah kabloyu toprak pininebaglayin.

(3-pinli PWR_FAN1)

(bkz.s.2 No.28)

CPU Fan Konektörü

(4-pinli CPU_FAN1)

(bkz.s.2 No.1)

Lüften fan kaboların CPU
fanina bu konektöre baglıyın ve siyah kabloyu toprak pinine baglıyın.

Bu anakart 4-Pinli CPU fan (Sessiz Fan) destegi saglasa da, 3-Pinli CPU fan hizi kontrl islevi olmadan bile hala basarili bir sekilde calisabilir. 3-Pinli CPU fan bu konektordeki CPU fan konektorune baglamayi planllyorsaniz, lutfen Pin 1-3'e baglayin.

Pin 1-3 Bagli

3-Pinli Fani Takma

ATX Guc Konektoru

(24-pinlATXPRW1)

(bkz.s.2 No.6)

Lutfen bir ATX guç kaynagini bu konektö baglayin.

Bu anakart 24-pinli ATX guç konektöru saglasa da geleneksel bir 20-pinli ATX guç kaynagı bölgarsaniz da calisabilir. 20-pinli ATX guç kaynagı kullanmak icin, lüften guç kaynagınizi Pin 1 ve Pin 13'le birlkke takın.

20-Pinli ATX Güç Kaynakı Takma

ATX 12V Guc Konektoru

(8-pinl ATI X12V1)

(bkz.s.2 No.3)

Lütfen bir ATX 12V guç kaynagıni bu konektöre baglayin.

Bu anakart 8-pinli ATX 12V guç konektöru saglasa da geleneksel bir 4-pinli ATX 12V guç kaynağı bağlarsaniz da calisabilir. 4-pinli ATX guç kaynağıni kullanmak icin, lüften guç kaynağınizı Pin 1 ve Pin 5'le birlikte takın.

4-Pinli ATX 12V Güç Kaynakı Takma

SeriportFi

(9-pinli COM1)

(bkz.s.2 No. 22)

Bu COM1 fişi bir seri port modülünü destekler.

HDMI_SPDIF Fişi

(2-pinli HDMI_SPDIF1)

(bkz.s.2 No.23)

SPDIFOUT

HDMI_SPDIF fişi, SPDIF ses
çık,isini HDMI VGA katı
saglar, sistemin HDMI Dijital
TV/projektör/LCD cihazları
bağlamasına izin verir. Lüften
HDMI VGA kartinin
HDMI_SPDIF konektörünbu
fisi baglıyan.

2. BIOS Bilgileri

Anakartaki Flash Bellek BIOS Ayarlica Yarıdağı Programı iceriir. Bilgisayarı

baslattıınizda, lüften Otomatik Güç Sinaması (POST) sirasinda BIOS Ayarlica yarıdağı programı girmek,—veya tuşuna basın; aksi halde, POST test rutinlerine devam eder. BIOS Ayarlarına POST'tan sonra girmek istiyorsanız, lüften + + tuşkınas basarak veya/system kasasindaki sifırlama duğmesine basarak sistemi yeniden baslatin. BIOS Ayarlica programı kullanı dostu olacık seksilde tasarlanımıstır. Çeşitli alt menüllerarasında dolaşmanıza ve önceden belirilen seçeneklerarasından,—seçim yapmanı za inz veren menu tabanlı bir programdir. BIOS Ayarlica hakinda ayrintılı bilgi,—lüften Destek CD'sinde bulunan Kullanı Kilavuzu'na (PDF dosyası) basırurun.

3. Yazilim Destek CD'si bilgileri

Bu anakart Çeşitli Microsoft® Windows® isletim sistemleri destekler: 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit. Anakartla birlikte gelen Destek CD'si anakart Özelliklerini genislen gerekliursorsleri ve kullanı geldıyardımcı programlari icerir. Destek CD'sini kullanmaya bestehtamak ilein, CD'yi CDROMursorsunüze takın. Bilgisayarınizda "OTOMATİK KULLAN" Özelliği etkinleşirilmışı, Ana Menüyʊ otomatik olarak,göruntüler. Ana Menu otomatik olarak,göruntülenmezse,menüleri,göruntülemek ilen Destek CD'sinin "BIN" klasöründeki "ASSETUP.EXE" dosyasınl bulun veçift tiklatin.
