用户手册 AF-S VR MICRO-NIKKOR 105MM F 2.8 IF-ED NIKON

感電た、破損部でケ力をす的原因,Thなま。

手PRE補正使用�能不力之如是、必及、手PRE補正忒什子（2）在OFF]予以。特以口阿600i为，之斯什于[ON]了末末可者，電池所消耗的云加有之。

1.はしもに

2Shaṭṭa-Bo-tan为半押t'sorh手PbEo补正tles。 之的和卡FAsInD-An内n画像的PbEo补正t'sarthe、 BntI合wSsot容易d、Fle-ImnGJtsus<

一：各力MxIi存在不的FAsInDusKU1-

詳小時是力×米の使用説明書をご覈くてき。

12群14枚（EDLENS1枚、NOKKISUOL-1面）

画角： 23^ 20' （二CONDJ夕L一眼力M[二CONDXF一M]装着時： 15^ 20' ）(IX240力M装着時： 18^ 40' ）

倍率目盛： 1:10 1:1 （等倍）

比卜合：IF（二CON内焦）方式、超音波毛一夕一力的才一力斯、卡二A儿F才一力斯可能

才一力

触动相机或镜头的内部零件可能会导致受伤。修理只能由有资格的维修技师进行。如果由于掉落或其它事故导致相机或镜头拆散，在切断产品电源和（或）取出电池后，请将产品送至尼康授权的维修中心进行检查。

发生故障时立刻关闭电源

如果您发现相机或镜头冒烟或发出异味时，请立刻取出电池，注意避免燃烧。若继续使用可能导致受伤。请在取出电池或切断电源后，将器材送到尼康授权的维修中心进行检查维修。

勿在易燃气体环境中使用相机或镜头

如果在易燃气体环境中使用电子设备，可能会导致爆炸或火灾。

勿通过镜头或取景器观看太阳

通过镜头或取景器观看太阳或其它强光，可能会导致永久性的视觉损伤。

请勿在儿童伸手可及之处保管本产品

请特别注意避免婴幼儿将电池或其它小部件放入口中。

使用相机和镜头时应注意以下事项

• 保持相机或镜头干燥，否则可能导致火灾或引起电击。
• 请勿使用湿手处置或接触设备，否则可能引起电击。
• 如果镜头要长期搁置不用，请盖上前镜头盖和后镜头盖，并在储存镜头时要避免直接日照，否则可能导致火灾，因为镜头可能使日光聚焦于某一物体。

名称（）：参考页

① 镜头遮光罩（P.72）
② 镜头遮光罩接头标志（P.72）
③ 镜头遮光罩设定标志（P.72）
④ 镜头遮光罩安装标志（P.72）
⑤ 对焦环（P.69）
⑥ 距离刻度
⑦ 安装标志
⑧ 镜头安装橡皮垫圈（P.68）

⑨ CPU触点（P.68）
⑩ 对焦模式开关（P.69）
⑪ 聚焦限位开关（P.69）
⑫ 减振ON/OFF开关（P.70）
⑬ 成像比率（P.71）
⑭ 景深指示线（P.71）
⑤ 距离标线（P.71）

适用的相机及可用的功能

有些功能可能受到限制。详情请参阅您的相机说明书。

1：P包括AUTO（通用程序）及可变程序系统。
2：无手动模式（M）可用。

• 如本镜头与无消除震动功能的相机一起使用，请将减振ON/OFF开关⑫置于[OFF]。特别是与Pronea600i相机一起使用时，如该开关置于[ON]，电池电量会很快耗尽。

1. 前言

诚意感谢购买AF-S VR Micro-Nikkor 105mm f/2.8G IF-ED镜头。该高性能微型镜头具有特殊的减振（VRII）和高速内部对焦（IF）机构。此外，该镜头采用无声（S）波马达来驱动对焦机构。

主要特色

• 摄制比例为无限远（ ）至1/30x时，能够比普通不用VRII镜头大约慢四档的快门速度拍摄。如此，扩充了快门速度的可用范围，使得在不使用三脚架时进行摄影更为便利。（处于尼康测试环境。减振效果视个体环境和拍摄环境而异。）
• 还能进行摇镜拍摄，因为镜头能从相机的振动状况自动分辨出摇镜拍摄的动作和减振功能有效地发挥作用。
• 用对焦模式开关可方便地选择自动对焦（A）和手动对焦（M）模式。
• 自动对焦有手动撤销功能，可以随时从自动对焦换到手动对焦。
• 当此镜头装在有3D矩阵测光能力的尼康相机身上时，还可以进行更精确的曝光控制，因为这时镜头会将主体距离的信息传送到相机身上。
• 采用单片ED（特低色散）镜片单元确保影像清晰绝无彩色干涉边纹。同时，又利用9叶片光闸使形成一个近乎圆形的光圈开孔，使焦点前后的景物会形成逐渐模糊的影像。
• 安装在一些镜头原件上的纳米晶体层确保了其性能更加优越，在任何拍摄情况下（从阳光充足的室外到有聚光灯的室内场景）都能再现清晰的影像。
• 可能的最近对焦距离为0.314米（1英尺）。

■注意事项

• 注意不要弄脏或损坏CPU触点⑨。
• 可使用AF-I/AF-S望远倍率镜TC-14E/TC-14EII/TC-17EII/TC-20E/TC-20EII。（提供VR和AE功能。无法进行自动对焦操作。）
• 安装TC-20E/TC-20EII后，最小光圈限制在f/90以内。
• 本镜头装在尼康数字式（尼康DX格式）相机，如D2系列和D50上时，镜头画面视角变成 15^20' ，与其35毫米相当的焦距约为157.5毫米。
• 如果镜头安装橡皮垫圈⑧损坏时，请务必让附近的尼康指定经销商或服务中心修理。
• 镜头前方共计可以安装四盏无线遥控闪光灯SB-R200。

2. 对焦

按下表设定相机对焦模式：

相机	相机 聚焦模式	镜头聚焦模式
		M/A	M
D2系列、D1系列、D200、D100、D70系列、D50、F6、F5、F4系列、F100、F90X、F90系列、F80系列、F75系列、F70系列、F65系列、Pronea 600i、Pronea S	AF(C/S)	自动对焦和 手控先决	手控聚焦 (有辅助聚焦功能)
	MF	手控聚焦（有辅助聚焦功能）
F55系列、F60系列、F50系列、F-801s、F-801、F-601M、F-401x、F-401s、F-401	AF(C/S) MF	手控聚焦（除了F-601M外，都有辅助聚焦功能）

自动对焦和手控补偿（M/A模式）

1 将对焦模式开关⑩设定在［M/A］。
注意：请务必按照指示器正好对准［M/A］的原则设定开关。
2 仍有自动对焦，但可通过操作独立的手控对焦环⑤，来手控补偿对焦，此时，应轻压快门释放钮或相机上备有的AF起始钮（AF-ON）。
3要取消手控补偿时，再次轻按快门按钮或相机上的AF启用按钮。此时，相机将回到自动对焦模式。

■限制自动对焦范围（仅适用于兼容AF-S Nikkor镜头的AF相机）

用自动对焦模式操作时，如果主体总在0.5米之外时，请将对焦限制开关⑪设定在 [ 0.5 米]以减少对焦时间。注意：请务必按照指示器正好对准 [ 0.5 米]的原则设定开关。

• 如果物体有时在0.5米（1.6英尺）或更近的距离，请将其设定在[FULL]。

3. 减振模式（VRⅡ）

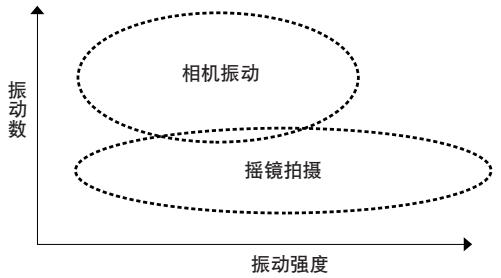

减振的基本概念

减振效果

• 主体处于无限远（ ）至约3米（9.8英尺）之间的距离时（摄制比例为 1 / 30x ），能够比普通不用VRII镜头大约慢四档的快门速度拍摄。随着摄制比例从 1 / 30x 开始增加，减振效果逐渐降低。（处于尼康测试环境。减振效果视个体环境和拍摄环境而异。）

设定减振ON/OFF开关

注意：请务必按照指示器正好对准[ON]的原则设定开关。

2轻按快门按钮时，振动被减弱。由于观景窗中的振动减少，自动/手动对焦及对主体取景构图都变得较容易。

3要取消减振模式时，请将减振ON/OFF开关⑫设为〔OFF〕。

■ 有关使用减振模式功能的注解

• 轻按快门释放钮后，等观景窗中的影像停止振动后再完全按下快门释放钮。

• 摇镜拍摄时如果将相机作较大的弧形移动，在移动方向上的振动将不受影响。例如，如果沿水平方向摇镜拍摄，则仅减少垂直方向的振动，可更顺利地进行摇镜拍摄。

• 由于减振机构特征的缘故，快门起动过后，观景窗内的影像可能会变得模糊。此并非故障。

• 在减振模式有效时，请不要关闭相机电源或从相机拆下镜头。（否则相机晃动时，镜头可能会发出咔嗒杂声。此并非故障。只需重开相机电源就可恢复正常。）
• 使用F80系列、F75系列、F65系列、D200、D100、D70系列及D50相机时，内置闪光灯充电时减振功能不起作用。
• 将镜头装在三脚架上时，应将减振ON/OFF开关⑫设定为［OFF］（关）。但是，当将镜头装在三脚架上而未固定三脚架头时或使用单脚机架时，宜将减振ON/OFF开关设定为［ON］（开）。
• 对于具有AF启用（AF-ON）按钮的AF相机（如D2系列、D200、F6及F5型号）而言，即使按下AF-ON按钮减振也不起作用。

4.景深

景深指示线⑭位于距离标线⑮的近旁。然而在近距拍摄时，焦点清晰的范围非常小，故而更加行之有效的方法变为查阅景深表（在第86页）。如果你的照像机具有景深预视按钮或景深预视拨杆，那么你就可以在取景器里检查景深。

5. 成像比率已预先确定情况下的聚焦

所谓成像比率，系指纪录在胶片上的影像尺寸与被摄物的真实尺寸之间的比例关系。例如，设聚焦屏上的影像大小是被摄物实际尺寸的五分之一，那么成像比率就是1:5。在按照预先决定的成像比率进行拍摄时，应遵循以下步骤：

1手动调节聚焦环，使所需的成像比率⑬数值对准距离标线⑮。
2对准被摄物，然后通过靠近或远离被摄物来调整你的位置。使得取景器中的图像最为清晰。

若要取得与各种焦距相对应的适当成像比率，请参阅第86页的表格。

6. 有关特写摄影和翻拍摄影的说明

照像机的晃动

AF-S VR Micro-Nikkor 105mm f/2.8G IF-ED型镜头提供了非常高的影像放大倍率，以至于拍摄时稍有移动就会造成影像模糊。为此一定要把照像机固定在三角架上，并使用快门线或遥控线来启动快门。

近摄距离

拍摄特写时如果使用大成像比率，景深就会很小。为确保较大的景深，需收缩光圈，然后仔细地调整照像机的位置，以确保被摄物上最重要的表面都置于清晰聚焦的范围之内。

• 使用近摄镜头时，请使用手动对焦。

近摄配件	摄影倍率	被摄景物范围(厘米)	摄影距离(厘米)
No. 5T	\( {16.3} - {1.22} \)	\( {15.0} \times {22.5} - {1.97} \times {2.95} \)	82.4-28.1
No. 6T	\( {13.3} - {1.44} \)	\( {8.0} \times {12.0} - {1.67} \times {2.5} \)	49.8-26.1
No. \( 5\mathrm{\;T} + 6\mathrm{\;T} \)	\( {12.2} - {1.65} \)	\( {5.24} \times {7.86} - {1.45} \times {2.18} \)	38.1-24.3

7. 光圈设定

在相机机身上设定光圈。

8. 使用卡口式镜头罩HB-38

■安装镜头罩

将镜头罩上的镜头罩接头标志（一）②（两个标志之一）对准镜头上的镜头罩安装标志④，然后顺时针旋转镜头罩①，直至听到卡嗒声转不动为止。

• 确认镜头遮光罩安装标志④对准镜头遮光罩设定标志（一○）③。
• 若未正确安装镜头罩，会产生晕映。
• 为了便于装卸镜头罩，应抓住其底座（镜头遮光罩安装标志部分）而不是外缘。
• 存放镜头罩时，要反方向装在相机上。

■拆除镜头罩

按住镜头罩的底部（靠近镜头罩接头标志）而不是它的外边缘，然后逆时针旋转，拆除镜头罩。

9. 使用内置闪光灯的相机拍摄闪光照片

为避免晕影，请勿使用镜头遮光罩①。

10. 请使用聚焦屏

各种聚焦屏可通用于尼康SLR相机的任何相应的摄影场景。

下面所列可用于本镜头：

：最佳聚焦
：可能对焦

取景窗内有轻微晕映或波纹图形，但胶片上不会有。

一：是指相机上不带取景器屏。

（）：显示光圈补偿值（仅在偏重中央测光时）。F6相机通过选择自选设定“b6：屏幕补偿”中的“其他屏幕”作补偿，并且将曝光补偿标准按每0.5EV级设定在+/-2.0EV。当使用了B型和E型之外的屏幕，“其他屏幕”务必要选中，即使必需的补偿值为0（没有补偿需要）。F5相机请用机身上的“自选设定#18”作补偿。F4系列相机请用聚焦屏的“曝光补偿刻度”作补偿。

详情请参阅相机机身说明书。

空白意为不宜使用。因为M型聚焦屏可同时用1：1放大倍率进行宏观摄影和微缩摄影，因此，不在此限。

• 使用B和E聚焦屏时，请参阅B和E的聚焦屏一栏。

11. 镜头的维护保养

• 使用吹风刷清扫镜头表面。如想清除镜头上的污垢时，请用柔软干净的棉布或镜头清洁纸沾点酒精或镜头清洁液擦拭。在擦拭镜头时，请绕着圆圈自中心向周围擦拭，注意不要在镜片上留下痕迹或碰撞外部的部件。
• 切勿使用稀释剂或苯溶液去清洁镜头，因有可能损伤镜头，或造成火灾，或损害健康。
• 为了保护前镜头因子，可以使用NC滤光镜。镜头的遮光罩①也有助于保护镜头的前镜片。
• 当把镜头保存在镜盒中时，请盖好前盖和后盖。
• 当镜头准备长时间不用时，一定要保存在凉爽干燥的地方以防生霉。而且，不可放在阳光直接照射或放有化学药品樟脑或卫生丸等的地方。
• 注意不要溅水于镜头上或落到水中，因为将会生锈而发生故障。
• 镜头的一部分部件采用了强化塑料。不要把镜头放置在高温的地方，以免损坏。

12. 标准配件

• 62mm按扣式前镜盖LC-62·镜盖LF-1
  卡口座HB-38·柔性镜头袋CL-1020

13. 选购附件

• 62mm旋入式滤镜，包括圆振滤镜II
• 可使用AF-S望远倍率镜TC-14EII/TC-17EII/TC-20EII。无法进行自动对焦操作。（提供VR和AE功能。）

14. 不兼容的配件

• 自动环BR-4及各式自动伸缩环PK，K环，和风箱式对焦附件。其他附件也有不宜用于本镜头的。具体细节请参阅您的附件的使用说明书。

15.规格

镜头类型： G型AF-S Micro-Nikkor镜头，具有内置CPU（中央处理器）和尼康卡口座。

焦距： 105mm

最大光圈： f/2.8

镜头构造： 14组12件（1片ED镜片和1个装有纳米晶体层的镜头原件）

图像角度： 23^20^ [使用尼康数字式相机（尼康DX格式）为 15^20^ 。使用IX240系统相机时为 18^40^ ]

成像比率： 1:10至1:1（原物尺寸）

距离信息： 输入机身

对焦： 尼康内聚焦（IF）系列（使用内装静噪波导马达）

手控则用独立对焦环

聚焦限位开关：配备，适用二种范围：FULL（ - 0.314m ）或 - 0.5m

减振作用： 利用音圈马达（VCMs）镜头偏移法

拍摄距离刻度：刻度自 0.314m （1ft.）至无限远（ ）

最短焦距： 为 0.314m （1ft.）（原物尺寸）

光圈叶片数： 9片（圆形）

光阑：全自动

光圈范围： f/2.8至f/32

曝光测量： 采用全光圈方式

安装尺寸： 62mm （ P = 0.75mm ）

尺寸： 直径约 83mm ，从相机镜头安装凸缘起的长度约为 116mm

重量： 约720g

产品设计与规格如有更改，恕不另行通知。

警告

勿自行拆卸

觸動相機或鏡頭的內部零件可能會導致受傷。修理只能由有資格的維修技師進行。如果由於掉落或其它事故導致相機或鏡頭拆散，在切斷產品電源和（或）取出電池後，請將產品送至尼康授權的維修中心進行檢查。

發生故障時立刻關閉電源

如果您發現相機或鏡頭冒煙或發出異味時，請立刻取出電池，注意避免燃燒。若繼續使用可能導致受傷。請在取出電池或切斷電源後，將器材送到尼康授權的維修中心進行檢查維修。

勿在易燃氣體環境中使用相機或鏡頭

如果在易燃氣體環境中使用電子設備，可能會導致爆炸或火災。

勿通過鏡頭或取景器觀看太陽

通過鏡頭或取景器觀看太陽或其它強光，可能會導致永久性的視覺損傷。

請勿在兒童伸手可及之處保管本產品

請特別注意避免嬰幼兒將電池或其它小部件放入口中。

使用相機和鏡頭時應注意以下事項

• 保持相機或鏡頭干燥，否則可能導致火災或引起電擊。
• 請勿使用濕手處置或接觸設備，否則可能引起電擊。
• 如果鏡頭要長期擱置不用，請蓋上前鏡頭蓋和後鏡頭蓋，并在儲存鏡頭時要避免直接日照，否則可能導致火災，因為鏡頭可能使日光聚焦於某一物體。

名稱（）：參考頁

① 鐘頭遮光罩（P.82）
② 鍕頭遮光罩接頭標誌（P.82）
③ 鐫頭遮光罩設定標誌（P.82）
④ 鐫頭遮光罩安裝標誌（P.82）
⑤ 對焦環（P.79）
⑥ 距離刻度
⑦ 安裝標誌
⑧ 鐬頭安裝橡皮墊圈（P.78）

⑨ CPU觸點（P.78）
⑩ 對焦模式開關（P.79）
⑪ 聚焦限位開關（P.79）
⑫ 減振ON/OFF開關（P.80）
⑬ 成像比率（P.81）
④ 景深指示線（P.81）
15 距離標線（P.81）

適用的相機及可用的功能

有些功能可能受到限制。詳情請參閱您的相機說明書。

1：P包括AUTO（通用程序）及可變程序系統。
2：無手動模式（M）可用。

·如本鏡頭與無消除震動功能的相機一起使用，請將減振ON/OFF開關⑫置於[OFF]。特別是與Pronea 600i相機一起使用時，如該開關置于[ON]，電池電量會很快耗盡。

1. 前言

誠意感謝購買AF-S VR Micro-Nikkor 105mm f/2.8G IF-ED鏡頭。該高性能微型鏡頭具有特殊的減振（VRII）和高速內部對焦（IF）機構。此外，該鏡頭採用無聲（S）波馬達來驅動對焦機構。

主要特色

• 攝製比例為無限遠（∞）至1/30x時，能夠比普通不用VRII鏡頭大約慢四檔的快門速度拍攝。如此，擴充了快門速度的可用範圍，使得在不使用三腳架時進行攝影更為便利。（處於尼康測試環境。減振效果視個體環境和拍攝環境而異。）
• 還能進行搖鏡拍攝，因為鏡頭能從相機的振動狀況自動分辨出搖鏡拍攝的動作和減振功能有效地發揮作用。
• 用對焦模式開關可方便地選擇自動對焦（A）和手動對焦（M）模式。
• 自動對焦有手動撤銷功能，可以隨時從自動對焦換到手動對焦。
• 當此鏡頭裝在有3D矩陣測光能力的尼康相機身上時，還可以進行更精確的曝光控制，因為這時鏡頭會將主體距離的信息傳送到相機身上。
• 採用單片ED（特低色散）鏡片單元確保影像清晰絕無彩色干涉邊紋。同時，又利用9葉片光闊使形成一個近乎圓形的光圈開孔，使焦點前後的景物會形成逐漸模糊的影像。
• 安裝在一些鏡頭原件上的納米晶體層確保了其性能更加優越，在任何拍攝情況下（從陽光充足的室外到有聚光燈的室內場景）都能再現清晰的影像。
• 可能的最近對焦距離為0.314米（1英尺）。

■ 注意事項

• 注意不要弄臟或損壞CPU觸點⑨。
• 可使用AF-I/AF-S望遠倍率鏡TC-14E/TC-14EII/TC-17EII/TC-20E/TC-20EII。（提供VR和AE功能。無法進行自動對焦操作。）
• 安装TC-20E/TC-20EII後，最小光圈限制在f/90以内。
• 本鏡頭裝在尼康數字式（尼康DX格式）相機，如ID2系列和ID50上時，鏡頭畫面視角變成 15^20' ，與其35毫米相當的焦距約為157.5毫米。
• 如果鏡頭安裝橡皮墊圈⑧損壞時，請務必讓附近的尼康指定經銷商或服務中心修理。
• 鍕頭前方共計可以安裝四盞無線遙控閃光燈SB-R200。

2.對焦

按下表設定相機對焦模式：

相機	相機 聚焦模式	鏡頭聚焦模式
		M/A	M
D2系列、D1系列、D200、D100、D70系列、D50F6、F5、F4系列、F100、F90X、F90系列、F80系列、F75系列、F70系列、F65系列、Pronea 600i、Pronea S	AF(C/S)	自動對焦和手控先決	手控聚焦(有輔助聚焦功能)
	MF	手控聚焦(有輔助聚焦功能)
F55系列、F60系列、F50系列、F-801s、F-801、F-601M、F-401x、F-401s、F-401	AF(C/S)MF	手控聚焦(除了F-601M外,都有輔助聚焦功能)

自動對焦和手控補償（M/A模式）

1 將對焦模式開關 ⑩ 設定在 [M / A] 。

注意：請務必按照指示器正好對準［M/A］的原則設定開關。

2 仍有自動對焦，但可通過操作獨立的手控對焦環⑤，來手控補償對焦，此時，應輕壓快門釋放鈕或相機上備有的AF起始鈕（AF-ON）。
3 要取消手控補償時，再次輕按快門按鈕或相機上的AF啟用按鈕。此時，相機將回到自動對焦模式。

■限制自動對焦範圍（僅適用於兼容AF-S Nikkor鏡頭的AF相機）

用自動對焦模式操作時，如果主體總在0.5米之外時，請將對焦限制開關⑪設定在 [ 0.5 米]以減少對焦時間。

注意：請務必按照指示器正好對準 [ 0.5米] 的原則設定開關。

• 如果物體有時在0.5米（1.6英尺）或更近的距離，請將其設定在［FULL］。

3. 渥振模式（VRⅡ）

■ 溃振的基本概念

■ 减振效果

• 主體處於無限遠（∞）至約3米（9.8英尺）之間的距離時（攝製比例為1/30x），能夠比普通不用VRII鏡頭大約慢四檔的快門速度拍攝。隨著攝製比例從1/30x開始增加，減振效果逐漸降低。（處於尼康測試環境。減振效果視個體環境和拍攝環境而異。）

設定減振ON/OFF開關

1 將減振ON/OFF開關⑫設為[ON]。

注意：請務必按照指示器正好對準〔ON〕的原則設定開關。

2 輕按快門按鈕時，振動被減弱。由於觀景窗中的振動減少，自動/手動對焦及對主體取景構圖都變得較容易。

3 要取消減振模式時，請將減振ON/OFF開關⑫設為〔OFF〕。

有關使用減振模式功能的注解

• 輕按快門釋放鈕後，等觀景窗中的影像停止振動後再完全按下快門釋放鈕。

• 摇鏡拍攝時如果將相機作較大的弧形移動，在移動方向上的振動將不受影響。例如，如果沿水平方向搖鏡拍攝，則僅減少垂直方向的振動，可更順利地進行搖鏡拍攝。

• 由於減振機構特徵的緣故，快門起動過後，觀景窗內的影像可能會變得模糊。此並非故障。

• 在減振模式有效時，請不要關閉相機電源或從相機拆下鏡頭。（否則相機晃動時，鏡頭可能會發出咔嗒雜聲。此並非故障。只需重開相機電源就可恢復正常。）
• 使用F80系列、F75系列、F65系列、D200、D100、D70系列及D50相機時，內置閃光燈充電時減振功能不起作用。
• 將鏡頭裝在三腳架上時，應將減振ON/OFF⑫開關設定為［OFF］（關）。但是，當將鏡頭裝在三腳架上而未固定三腳架頭時或使用單腳機架時，宜將減振ON/OFF開關設定為［ON］（開）。
  -對於具有AF啟用（AF-ON）按鈕的AF相機（如D2系列、D200、F6及F5型號）而言，即使按下AF-ON按鈕減振也不起作用。

4.景深

景深指示線⑭位於距離標線⑮的近旁。然而在近距拍攝時，焦點清晰的範圍非常小，故而更加行之有效的方法變為查閱景深表（在第86頁）。如果你的照像機具有景深預視按鈕或景深預視撥桿，那麼你就可以在取景器里檢查景深。

5. 成像比率已預先確定情況下的聚焦

所謂成像比率，係指紀錄在膠片上的影像尺寸與被攝物的真實尺寸之間的比例關係。例如，設聚焦屏上的影像大小是被攝物實際尺寸的五分之一，那麼成像比率就是1:5。在按照預先決定的成像比率進行拍攝時，應遵循以下步驟：

1手動調節聚焦環，使所需的成像比率⑬數值對準距離標線⑮。
2 對準被攝物，然後通過靠近或遠離被攝物來調整你的位置。使得取景器中的圖像最為清晰。

若要取得與各種焦距相對應的適當成像比率，請參閱第86頁的表格。

6. 有關特寫攝影和翻拍攝影的說明

照像機的晃動

AF-S VR Micro-Nikkor 105mm f/2.8G IF-ED型鏡頭提供了非常高的影像放大倍率，以至於拍攝時稍有移動就會造成影像模糊。為此一定要把照像機固定在三角架上，並使用快門線或遙控線來啟動快門。

近攝距離

拍攝特寫時如果使用大成像比率，景深就會很小。為確保較大的景深，需收縮光圈，然後仔細地調整照像機的位置，以確保被攝物上最重要的表面都置於清晰聚焦的範圍之内。

• 使用近攝鏡頭時，請使用手動對焦。

近摄配件	攝影倍率	被攝景物範圍(厘米)	攝影距離(厘米)
No. 5T	1/6.3-1.22	15.0×22.5-1.97×2.95	82.4-28.1
No. 6T	1/3.3-1.44	8.0×12.0-1.67×2.5	49.8-26.1
No. 5T + 6T	1/2.2-1.65	5.24×7.86-1.45×2.18	38.1-24.3

7. 光圈設定

在相機機身上設定光圈。

8. 使用卡口式鏡頭罩HB-38

■ 安裝鏡頭罩

將鏡頭罩上的鏡頭罩接頭標誌（一）②（兩個標誌之一）對準鏡頭上的鏡頭罩安裝標誌④，然後順時針旋轉鏡頭罩①，直至聽到卡嗒聲轉不動為止。

• 確認鏡頭遮光罩安裝標誌④對準鏡頭遮光罩設定標誌（一○）③。

• 若未正確安裝鏡頭罩，會產生暈映。

• 為了便於裝卸鏡頭罩，應抓住其底座（鏡頭遮光罩安裝標誌部分）而不是外緣。
• 存放鏡頭罩時，要反方向裝在相機上。

拆除镜頭罩

按住鏡頭罩的底部（靠近鏡頭罩接頭標誌）而不是它的外邊緣，然後逆時針旋轉，拆除鏡頭罩。

9.使用內置閃光燈的相機拍攝閃光照片

為避免暈影，請勿使用鏡頭遮光罩①。

10. 請使用聚焦屏

各種聚焦屏可通用於尼康SLR相機的任何相應的攝影場景。

下面所列可用於本鏡頭：

：最佳聚焦
○：可能對焦

取景窗內有輕微暈映或波紋圖形，但膠片上不會有。

一：是指相機上不帶取景器屏。

（）：顯示光圈補償值（僅在偏重中央測光時）。F6相機通過選擇自選設定“b6：屏幕補償”中的“其他屏幕”作補償，並且將曝光補償標準按每0.5EV級設定在+/-2.0EV。當使用了B型和E型之外的屏幕，“其他屏幕”務必要選中，即使必需的補償值為0（沒有補償需要）。F5相機請用機身上的“自選設定#18”作補償。F4系列相機請用聚焦屏的“曝光補償刻度”作補償。

詳情請參閱相機機身說明書。

空白意為不宜使用。因為M型聚焦屏可同時用1：1放大倍率進行宏觀攝影和微縮攝影，因此，不在此限。

• 使用B和E聚焦屏時，請參閱B和E的聚焦屏一欄。

11. 錢頭的維護保養

• 使用吹風刷清掃鏡頭表面。如想清除鏡頭上的污垢時，請用柔軟乾淨的棉布或鏡頭清潔紙沾點酒精或鏡頭清潔液擦拭。在擦拭鏡頭時，請繞著圓圈自中心向周圍擦拭，注意不要在鏡片上留下痕跡或碰撞外部的部件。
• 切勿使用稀釋劑或苯溶液去清潔鏡頭，因有可能損傷鏡頭，或造成火災，或損害健康。
• 為了保護前鏡頭因子，可以使用NC濾光鏡。鏡頭的遮光罩①也有助於保護鏡頭的前鏡片。
• 當把鏡頭保存在鏡盒中時，請蓋好前蓋和後蓋。
• 當鏡頭準備長時間不用時，一定要保存在涼爽乾燥的地方以防生癥。而且，不可放在陽光直接照射或放有化學藥品樟腦或衛生丸等的地方。
• 注意不要灑水於鏡頭上或落到水中，因為將會生繡而發生故障。
• 鍕頭的一部分部件採用了強化塑料。不要把鏡頭放置在高溫的地方，以免損壞。

12.標準配件

• 62mm按扣式前鍍蓋LC-62 - 鍍蓋LF-1
• 卡口座HB-38 - 柔性鏡頭袋 CL-1020

13.選購附件

• 62mm旋入式濾鏡，包括圓振濾鏡II
• 可使用AF-S望遠倍率鏡TC-14EII/TC-17EII/TC-20EII。無法進行自動對焦操作。（提供VR和AE功能。）

14. 不兼容的配件

• 自動環BR-4及各式自動伸縮環PK，K環，和風箱式對焦附件。其他附件也有不宜用於本鏡頭的。具體細節請參閱您的附件的使用說明書。

15. 規格

鏡頭類型： G型AF-S Micro-Nikkor鏡頭，具有內置CPU（中央處理器）和尼康卡口座。

焦距： 105mm

最大光圈： f/2.8

圖像角度： 23^20^ [使用尼康數字式相機（尼康DX格式）為 15^20^ 。使用IX240系統相機時為 18^40^ ]

成像比率： 1:10至1:1（原物尺寸）

距離信息：輸入機身

對 焦： 尼康內聚焦（IF）系列（使用內裝靜噪波導馬達）

手控則用獨立對焦環

聚焦限位開關： 配備，適用二種範圍：FULL（ - 0.314m ）或 - 0.5m

減振作用： 利用音圈馬達（VCMs）鏡頭偏移法

拍摄距離刻度：刻度自 0.314m （1ft.）至無限遠（ ）

最短焦距： 為 0.314m （1ft.）（原物尺寸）

光圈葉片數： 9片（圓形）

光闊： 全自動

光圈范围： f/2.8至f/32

曝光測量：採用全光圈方式

安装尺寸： 62mm （ P = 0.75mm ）

尺寸： 直徑約 83mm ，從相機鏡頭安裝凸緣起的長度約為 116mm

重量： 約720g

產品設計與規格如有更改，恕不另行通知。

被写界深度表 Depth of field Schärfentiefertabelle Profondeur de champ Profundidad de campo Profonditat di campo 景深刻度表 景深刻度表
(m)

摄影距离 • Focused distance Eingestellte Entfernung Distance de mise au point Distancia de enfoque Distanza messa a fuco 聚焦距离 •聚焦距离			被写界深度 • Depth of field Schäfentiefe • Profondeur de champ Profundità di campopo 景深 •景深					摄影倍率 • Reproduction ratio Abbildungsmαβstab Raport de reproduction Relación de reproducción Rapporto di riproduzione 成像率 •成像率
	f/2.8	f/4	f/5.6	f/8	f/11	f/16	f/22	f/32
0.314	0.31-0.32	0.31-0.32	0.31-0.32	0.31-0.32	0.31-0.32	0.31-0.32	0.31-0.32	0.31-0.32	1/1.0
0.33	0.33-0.34	0.33-0.34	0.33-0.34	0.33-0.34	0.33-0.34	0.33-0.34	0.33-0.34	0.33-0.34	1/1.3
0.35	0.35-0.35	0.35-0.35	0.35-0.35	0.35-0.35	0.35-0.35	0.35-0.35	0.35-0.35	0.35-0.35	1/1.4
0.37	0.38-0.38	0.38-0.38	0.37-0.38	0.37-0.38	0.37-0.38	0.37-0.38	0.37-0.38	0.37-0.38	1/1.7
0.4	0.40-0.40	0.40-0.40	0.40-0.40	0.40-0.40	0.40-0.40	0.40-0.40	0.39-0.40	0.39-0.40	1/2.0
0.45	0.45-0.45	0.45-0.45	0.45-0.45	0.45-0.45	0.45-0.46	0.45-0.46	0.45-0.46	0.45-0.44	1/2.5
0.5	0.50-0.50	0.50-0.50	0.50-0.50	0.50-0.50	0.50-0.51	0.49-0.51	0.49-0.51	0.49-0.51	1/3.0
0.6	0.59-0.60	0.59-0.60	0.59-0.60	0.59-0.60	0.59-0.60	0.59-0.61	0.58-0.61	0.58-0.62	1/3.9
0.8	0.79-0.80	0.79-0.80	0.79-0.80	0.78-0.80	0.78-0.81	0.77-0.82	0.77-0.82	0.77-0.82	1/5.8
1	0.99-1.00	0.99-1.01	0.99-1.01	0.98-1.02	0.97-1.02	0.96-1.04	0.95-1.05	0.93-1.08	1/7.8
1.5	1.49-1.52	1.48-1.53	1.47-1.54	1.46-1.55	1.45-1.57	1.42-1.61	1.39-1.65	1.34-1.72	1/12.7
3	2.94-3.08	2.91-3.11	2.87-3.15	2.82-3.22	2.75-3.31	2.65-3.48	2.54-3.70	2.37-4.14	1/27.1
∞	116.20 -∞	81.39 -∞	58.19 -∞	40.79 -∞	29.71 -∞	20.48 -∞	14.94 -∞	10.33 -∞	1/∞

• 二元内焦方式は、通常のレンズと異たのた、至近距離にる和焦点距離が若干短くなります。
• By using Internal Focusing (IF), the closest focusing distance of this lens is shorter than previous models at the same focal length, which utilized traditional helicoid focusing.
  Durch Verwendung der Innenfokussierung (IF) ist die klindest Fokssierentnformung these Objektivs bei derselben Brennweite kürzer als bei früheren Modelellen mit herkommlicher Schraubenfokussierung.
• Grace à un système de mise au point interne (IF), la distance de mise au point de cet objectif est plus courte que celle des modèles antérieurs à mise au point helicoidale, pour une distance locale identique.
• Gracias al uso del sistemas de enfoque interno (IF), la distancia de enfoque más cercana de este objetivo es más corta que la de modelos anteriores, las cuales realizan el traditional enfoque helicoidal, emploando la misma distancia focal.
• Quando si utilizes la此文 a fuco interna (IF), la distanza de此文 a fuco de thiso obiettivo è più corta di quella dei mode
• precendienti con la stessa lunghezza facale, i quali usavano la messa a fuoco elicoidale del tipo tradi
• 在同样焦距的情况下，通过内部调焦（IF）本镜头的最近调焦距离要短于以往各型号的螺旋式调焦。
• 在同样焦距的情况下，通过内部调焦（IF）本镜頭的最近调焦距離要短於以往各型號的螺旋式調焦。

(ft.)

Depth of field
