HD 513 EX Plus Classic - Máy rửa áp lực cao Kärcher - Hướng dẫn sử dụng miễn phí

Loại sản phẩm	Máy rửa áp lực cao
Thương hiệu	Kärcher
Mẫu mã	HD 513 EX Plus Classic
Áp suất làm việc	13 MPa (130 bar)
Áp suất tối đa	16 MPa (160 bar)
Lưu lượng nước	500 l/h (8,4 l/phút)
Công suất kết nối	2,4 kW
Điện áp	220 - 240 V
Tần số	50 Hz
Loại bảo vệ	IPX5
Trọng lượng (không phụ kiện)	21,3 kg
Kích thước (D x R x C)	350 x 330 x 880 mm
Nhiệt độ nước cấp tối đa	40 °C
Áp suất nước cấp tối đa	1,0 MPa (10 bar)
Cỡ vòi phun tiêu chuẩn	032
Chức năng chính	Vệ sinh áp lực cao, hoạt động với chất tẩy rửa (súng phun bọt tùy chọn), phun xoay
An toàn	Cần an toàn trên súng, van xả tràn, khóa an toàn, công tắc áp suất
Bảo trì	Vệ sinh bộ lọc nước, thay dầu (bởi trung tâm bảo hành), chống đóng băng
Phụ kiện đi kèm	Súng phun áp lực cao, súng phun, vòi phun áp lực cao, ống áp lực cao, giá đựng
Mức áp suất âm thanh	L_pA 7 dB(A) (độ không đảm bảo 2,5 dB(A))
Mức công suất âm thanh	L_WA + K_WA 96 dB(A) (đã được đảm bảo)
Mục đích sử dụng	Vệ sinh máy móc, xe cộ, mặt tiền, sân thượng, dụng cụ, thiết bị sân vườn

Câu hỏi thường gặp - HD 513 EX Plus Classic Kärcher

Áp suất tối đa của thiết bị là bao nhiêu?

Áp suất làm việc là 13 MPa (130 bar) và áp suất tối đa đạt 16 MPa (160 bar).

Tôi có thể sử dụng chất tẩy rửa với máy rửa này không?

Có, nhưng cần có súng phun bọt (tùy chọn). Chỉ sử dụng chất tẩy rửa được Kärcher cho phép.

Làm thế nào để xả khí thiết bị trước khi sử dụng lần đầu?

Mở van nước, tháo vòi phun áp lực cao, bật thiết bị cho đến khi nước chảy ra không có bọt, sau đó tắt và lắp lại vòi phun.

Làm gì nếu thiết bị không khởi động?

Kiểm tra dây nguồn, điện áp nguồn và cầu chì. Nếu thiết bị quá nóng, để nguội 15 phút. Liên hệ trung tâm bảo hành nếu vấn đề vẫn tiếp diễn.

Làm thế nào để bảo trì bộ lọc nước?

Vệ sinh bộ lọc nước mỗi tuần bằng cách tháo khỏi đầu nối nước và rửa dưới vòi nước. Lắp lại sau khi vệ sinh.

Tôi có thể sử dụng thiết bị trên mạng lưới nước uống được không?

Có, nhưng cần có bộ tách hệ thống tuân thủ tiêu chuẩn EN 12729 loại BA để tránh nước ô nhiễm chảy ngược.

Làm thế nào để bảo vệ thiết bị khỏi đóng băng?

Bảo quản thiết bị ở nơi không có băng giá. Nếu không, xả hết nước và bơm chất chống đông gốc glycol vào hệ thống.

Lực giật của súng phun là bao nhiêu?

Lực giật là 22,4 N. Hãy cẩn thận khi sử dụng để tránh ngã.

Làm thế nào để thay vòi phun áp lực cao?

Tắt thiết bị và khóa súng phun. Nới lỏng ốc vòi phun, tháo ra và vặn vòi phun mới. Siết chặt bằng tay.

Mức độ ồn của thiết bị là bao nhiêu?

Mức áp suất âm thanh là 7 dB(A) (độ không đảm bảo 2,5 dB(A)) và mức công suất âm thanh đảm bảo là 96 dB(A). Hãy đeo bảo vệ thính giác.

HƯỚNG DẪN NGƯỜI DÙNG HD 513 EX Plus Classic Kärcher

Mục đích sử dụng 157

Bảo vệ môi trường 157

Phụ kiện và bộ phận thay thế.... 157

Thành phần trong sản phẩm được giao...... 157

Hướng dẫn an toàn.... 157

Các thiết bị an toàn 157

Ký hiệu trên thiết bị 157

Mô tả thiết bị.... 158

Khởi động lần đầu 158

Vận hành.... 159

Vận chuyển 159

Bảo quản.... 160

Chăm sóc và bảo dưỡng.... 160

Hướng dẫn khắc phục sự cố.... 160

Bảo hành 161

Dữ liệu kỹ thuật 161

Tuyên bố về tính tuân thủ của EU 161

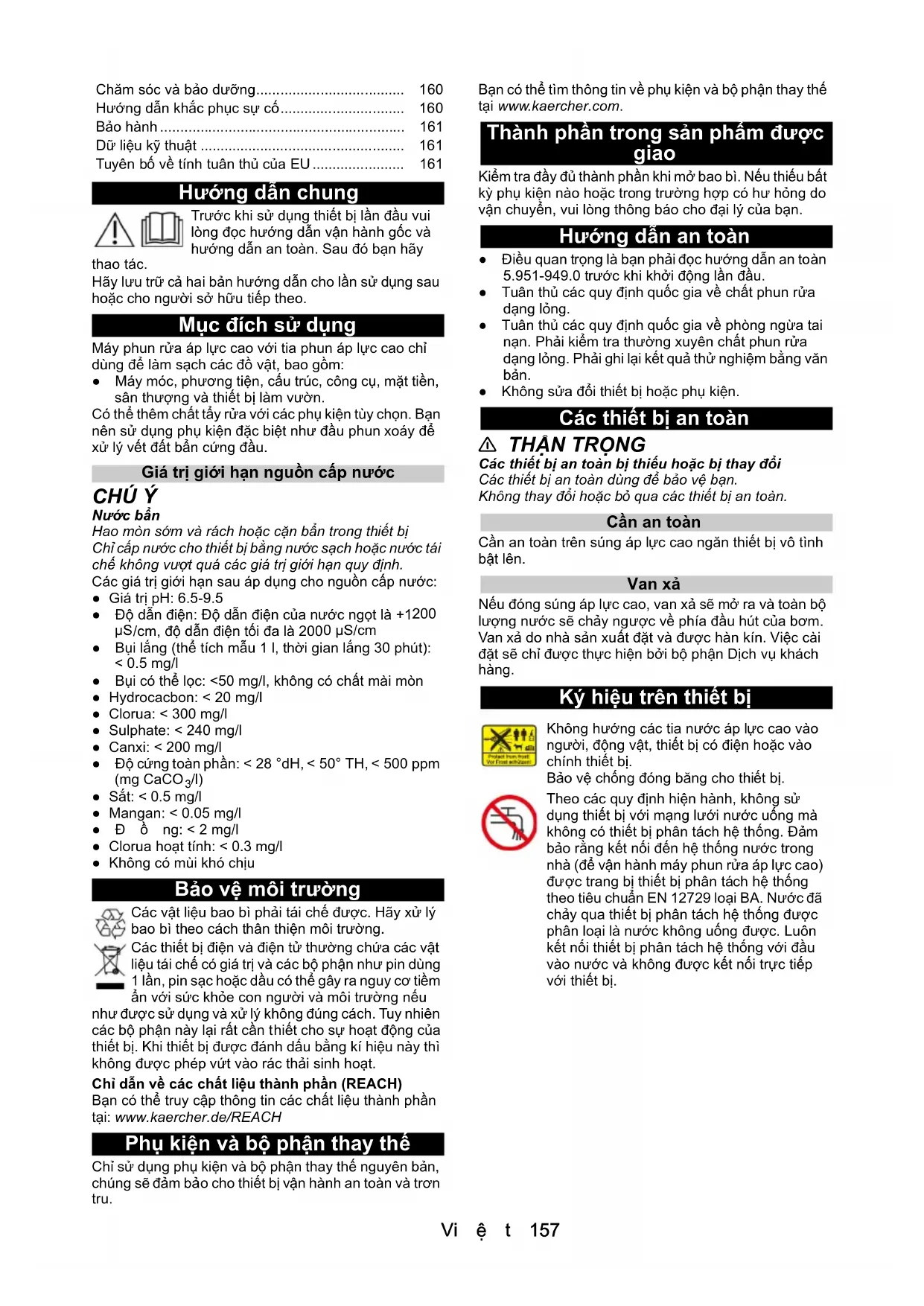

Hướng dẫn chung

Trước khi sử dụng thiết bị lần đầu, vui lòng đọc hướng dẫn vận hành gốc và hướng dẫn an toàn. Sau đó, bạn hãy

thao tác.

Hãy lưu trữ cả hai bản hướng dẫn cho lần sử dụng sau hoặc cho người sở hữu tiếp theo.

Mục đích sử dụng

Máy phun rửa áp lực cao với tia phun áp lực cao chỉ dùng để làm sạch các đồ vật, bao gồm:

- Máy móc, phương tiện, cấu trúc, công cụ, mặt tiền, sân thượng và thiết bị làm vườn.

Có thể thêm chất tẩy rửa với các phụ kiện tùy chọn. Bạn nên sử dụng phụ kiện đặc biệt như đầu phun xoáy để xử lý vết đất bẩn cứng đầu.

Giá trị giới hạn nguồn cấp nước

CHÚ Ý

Nước bẩn

Hao mòn sớm và rách hoặc cặn bẩn trong thiết bị. Chỉ cấp nước cho thiết bị bằng nước sạch hoặc nước tái chế không vượt quá các giá trị giới hạn quy định.

Các giá trị giới hạn sau áp dụng cho nguồn cấp nước:

- Giá trị pH: 6.5-9.5

- Độ dẫn điện: Độ dẫn điện của nước ngọt là +1200 μS/cm, độ dẫn điện tối đa là 2000 μS/cm

- Bụi lắng (thể tích mẫu 1 l, thời gian lắng 30 phút): < 0.5 mg/l

- Bụi có thể lọc: <50 mg/l, không có chất mài mòn

- Độ cứng toàn phần: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

- Sắt: < 0.5 mg/l

- Mangan: < 0.05 mg/l

- Đồng: < 2 mg/l

- Clorua hoạt tính: < 0.3 mg/l

- Không có mùi khó chịu

Bảo vệ môi trường

Các vật liệu bao bì phải tái chế được. Hãy xử lý bao bì theo cách thân thiện môi trường.

Các thiết bị điện và điện tử thường chứa các vật liệu tái chế có giá trị và các bộ phận như pin dùng 1 lần, pin sạc hoặc đầu có thể gây ra nguy cơ tiềm ẩn với sức khỏe con người và môi trường nếu

như được sử dụng và xử lý không đúng cách. Tuy nhiên các bộ phận này lại rất cần thiết cho sự hoạt động của thiết bị. Khi thiết bị được đánh dấu bằng kí hiệu này thì không được phép vứt vào rác thải sinh hoạt.

Chỉ dẫn về các chất liệu thành phần (REACH)

Bạn có thể truy cập thông tin về các chất liệu thành phần tại: www.kaercher.de/REACH

Phụ kiện và bộ phận thay thế

Chỉ sử dụng phụ kiện và bộ phận thay thế nguyên bản, chúng sẽ đảm bảo cho thiết bị vận hành an toàn và trơn tru.

Bạn có thể tìm thông tin về phụ kiện và bộ phận thay thế tại www.kaercher.com.

Thành phần trong sản phẩm được giao

Kiểm tra đầy đủ thành phần khi mở bao bì. Nếu thiếu bất kỳ phụ kiện nào hoặc trong trường hợp có hư hỏng do vận chuyển, vui lòng thông báo cho đại lý của bạn.

Hướng dẫn an toàn

• Điều quan trọng là bạn phải đọc hướng dẫn an toàn 5.951-949.0 trước khi khởi động lần đầu.
• Tuân thủ các quy định quốc gia về chất phun rửa dạng lỏng.
• Tuân thủ các quy định quốc gia về phòng ngừa tai nạn. Phải kiểm tra thường xuyên chất phun rửa dạng lỏng. Phải ghi lại kết quả thử nghiệm bằng văn bản.
• Không sửa đổi thiết bị hoặc phụ kiện.

Các thiết bị an toàn

THẬN TRỌNG

Các thiết bị an toàn bị thiếu hoặc bị thay đổi

Các thiết bị an toàn dùng để bảo vệ bạn.

Không thay đổi hoặc bỏ qua các thiết bị an toàn.

Cần an toàn

Cần an toàn trên súng áp lực cao ngăn thiết bị vô tình bật lên.

Van xả

Nếu đóng súng áp lực cao, van xả sẽ mở ra và toàn bộ lượng nước sẽ chảy ngược về phía đầu hút của bơm. Van xả do nhà sản xuất đặt và được hàn kín. Việc cài đặt sẽ chỉ được thực hiện bởi bộ phận Dịch vụ khách hàng.

Ký hiệu trên thiết bị

Không hướng các tia nước áp lực cao vào người, động vật, thiết bị có điện hoặc vào chính thiết bị.

Bảo vệ chống đóng băng cho thiết bị.

Theo các quy định hiện hành, không sử dụng thiết bị với mạng lưới nước uống mà không có thiết bị phân tách hệ thống. Đảm bảo rằng kết nối đến hệ thống nước trong nhà (để vận hành máy phun rửa áp lực cao) được trang bị thiết bị phân tách hệ thống theo tiêu chuẩn EN 12729 loại BA. Nước đã chảy qua thiết bị phân tách hệ thống được phân loại là nước không uống được. Luôn kết nối thiết bị phân tách hệ thống với đầu vào nước và không được kết nối trực tiếp với thiết bị.

△CẢNH BÁO

Tốc độ cao của tia nước áp lực cao đầu ra của đầu phun gây ra độ ồn cao và có thể gây khó chịu hoặc tổn hại thính giác (như ù tai) cho những người ở gần đó. Độ ồn cao liên tục có thể gây điếc.

• Mang các thiết bị bảo hộ cá nhân theo quy định.
• Độ ồn cao có thể làm giảm hiệu quả giao tiếp bằng giọng nói và làm suy giảm hoặc ngăn cản khả năng nhận biết các tín hiệu cảnh báo bằng âm thanh. Không làm việc một mình. Phải có một người thứ hai bên ngoài khu vực làm việc.

Mô tả thiết bị

Tổng quan về HD 5/11 E Classic và HD 5/13 E Classic

CẢNH BÁO A

① Vít đầu phun ② Đầu phun áp lực cao ③ Cần phun ④ Khóa an toàn ⑤ Tay cầm súng ⑥ Cò súng ⑦ Ống áp lực cao ⑧ Móc súng ⑨ Tay cầm bổ sung ⑩ Móc cáp ⑪ Bộ lọc nước ⑬ Đầu nối đầu vào nước ⑭ Đầu ra nước ⑮ Công tắc nguồn

⑫ Túi đựng cần phun (đối với cần phun dài)

⑯ Tay đẩy, trên cùng (kéo dài)

Tổng quan về HD 5/11 EX Plus Classic và HD 5/13 EX Plus Classic

CẢNH BÁO B

① Vít đầu phun ② Đầu phun áp lực cao ③ Cần phun ④ Khóa an toàn ⑤ Tay cầm súng ⑥ Cò súng ⑦ Ống áp lực cao ⑧ Tay đẩy, trên cùng (kéo dài) ⑨ Tay cầm bổ sung ⑩ Móc cáp ⑪ Bộ lọc nước

⑫ Túi đựng cần phun (đối với cần phun dài)

⑬ Đầu nối đầu vào nước ⑭ Đầu ra nước ⑮ Công tắc nguồn ⑯ Cần quay tay ⑰ Giá gắn cần phun ⑱ Đầu phun Xoáy

Khởi động lần đầu

⚠️ NGUY HIỂM

Nguy cơ bị thương do điện giật

Chỉ cho phép các chuyên gia kỹ thuật được ủy quyền lắp đặt nguồn cấp nước, các kết nối điện và mạng lưới áp lực cao.

Mã màu

- Các yếu tố kiểm soát quá trình phun rửa có màu vàng.

Mở bao bì

1. Kiểm tra thành phần bên trong gói sản phẩm khi mở bao bì.
2. Thông báo ngay cho đại lý trong trường hợp có hư hỏng do vận chuyển.

Lắp đặt phụ kiện

1. Lắp tay đầy vào máy và lắp vít vào tay đầy. CẢNH BÁO C
2. Lắp đầu phun vào các vít đầu phun trên cần phun.
3. Gắn cần phun vào súng áp lực cao.
4. Vặn ống áp lực cao vào súng áp lực cao.
5. Chỉ có ở HD 5/11 E Classic và HD 5/13 E Classic, vặn chặt ống cao áp vào đầu ra nước.
6. Chỉ có ở HD 5/11 E Classic và HD 5/13 E Classic, đặt tay quay vào lỗ của cuộn ống và đảm bảo cố định tay quay.

CẢNH BÁO D

CẢNH BÁO E

Kết nối nguồn điện

⚠️NGUY HIỂM

Rủi ro bị thương do điện giật

Sử dụng phích cắm để kết nối thiết bị với lưới điện. Cấm kết nối vĩnh viễn thiết bị với lưới điện. Sử dụng phích cắm để ngắt kết nối thiết bị khỏi lưới điện.

Xem bảng thông tin kiểu loại hoặc dữ liệu kỹ thuật để biết các giá trị kết nối.

1. Tháo cáp điện khỏi cuộn và đặt trên mặt đất.
2. Cắm phích cắm điện vào ổ cắm.

Đầu nối nước

Kết nối với đường ống nước

△CẢNH BÁO

Nguy cơ về sức khỏe do dòng nước bị ô nhiễm chảy ngược vào hệ thống nước uống.

Tuân thủ các quy định của công ty cấp nước.

1. Kiểm tra áp suất nguồn cấp, nhiệt độ đầu vào và lượng cấp nước đầu vào. Xem Chương Dữ liệu kỹ thuật để biết các yêu cầu.
2. Kết nối thiết bị phân tách hệ thống và đầu nối nước của thiết bị bằng ống mềm (chiều dài tối thiểu 7,5 m, đường kính tối thiểu 3/4").

Ống cấp nước không được bán kèm theo thiết bị.

1. Mở đầu vào nước.

Thông gió cho thiết bị

1. Mở đầu vào nước.
2. Tháo đầu phun áp lực cao.
3. Bật thiết bị.
4. Cho thiết bị chạy đến khi nước thoát ra không còn bọt khí.
5. Tất thiết bị.
6. Lắp đầu phun áp lực cao vào.

Vận hành

⚠️NGUY HIÊM

Nguy cơ nô!

Không phun chất lỏng dễ cháy.

Nếu sử dụng thiết bị trong các khu vực nguy hiểm (ví dụ như trạm xăng dầu) thì phải tuân thủ các quy định an toàn tương ứng.

Mở / đóng súng áp lực cao

1. Đẩy lại khóa an toàn và kích hoạt cò súng. CẢNH BÁO F

Súng áp lực cao mở.

1. Thả cò súng và đẩy khóa an toàn về phía trước. Khi đó, súng áp lực cao sẽ đóng.

Vận hành áp suất cao

Lưu ý

• Có thể vận hành thiết bị theo chiều thẳng đứng. - Thiết bị được trang bị công tắc áp lực. Động cơ chỉ khởi động khi súng áp lực cao mở. - Giữ ống áp lực cao tránh xa các cạnh sắc nhọn.

1. Đối với thiết bị có cuộn dây: tháo hoàn toàn ống áp lực cao khỏi cuộn dây.
2. Mở nguồn cấp nước.
3. Chỉnh công tắc nguồn về "1".
4. Mở khóa an toàn của súng áp lực cao.
5. Mở súng áp lực cao.
6. Hướng súng áp lực cao vào đối tượng cần làm sạch và bắt đầu thao tác làm sạch.

Vận hành với chất tẩy rửa

Lưu ý

Cần có cần tạo bọt (tùy chọn) để vận hành cùng chất tẩy rửa.

△CẢNH BÁO

Xử lý chất tẩy rửa không đúng cách

Rủi ro sức khỏe

Tuân thủ các hướng dẫn an toàn được ghi trên bao bì chất tẩy rửa.

CHÚ Ý

Chất tẩy rửa không phù hợp

Hư hỏng thiết bị và đối tượng cần làm sạch

Chỉ sử dụng chất tẩy rửa được KÄRCHER phê duyệt. Tuân thủ các khuyến nghị về lượng dùng và lưu ý đi kèm với chất tẩy rửa.

Sử dụng tiết kiệm chất tẩy rửa để giúp bảo vệ môi trường.

Chất tẩy rửa KÄRCHER đảm bảo vận hành thiết bị trơn tru. Chúng tôi sẵn sàng tư vấn, cung cấp catalogue sản phẩm hoặc tờ thông tin về chất tẩy rửa.

1. Đổ đầy chất tẩy rửa vào bình chứa của cần tạo bọt. (Làm theo hướng dẫn về liều lượng trên chai chất tẩy rửa.)

CẢNH BÁO G

Các phương pháp vệ sinh được khuyến nghị

1. Hãy để chất tẩy rửa phun nhẹ nhàng lên bề mặt khô và cho phép hoạt động (không khô).
2. Rửa sạch bụi hòa tan bằng tia phun áp suất cao.

Sau khi vận hành với chất tẩy rửa

1. Xả cần tạo bọt bằng nước sạch trong khoảng 30 giây.

Thay thế đầu phun

⚠️NGUY HIỂM

Nguy cơ thương tích!

Tắt thiết bị trước khi thay đầu phun và không kích hoạt súng phun cầm tay cho đến khi thiết bị không còn áp lực.

1 Cố định chặt súng áp lực cao. Để thực hiện, hãy đẩy cần an toàn về phía trước. 2 Vặn lỏng các vít đầu phun và tháo đầu phun. 3 Vặn đầu phun xoáy và siết chặt bằng tay. 4 Chỉ có ở HD 5/11 EX Plus Classic và HD 5/13 EX Plus Classic, vặn chặt đầu phun xoáy và siết chặt bằng tay.

Giá gắn Đầu phun Xoáy

1. Vặn đầu phun xoáy vào đầu nối màu vàng. CẢNH BÁO H

Vận hành gián đoạn

Lưu ý

Khi tắt thiết bị, áp lực nước sẽ giảm, điều này có thể làm giảm lực vận hành của súng áp lực cao và kéo dài tuổi thọ của thiết bị.

1. Đóng súng áp lực cao, thiết bị sẽ ngắt.
2. Đẩy khóa an toàn về phía trước để đóng khóa an toàn của súng áp lực cao.
3. Đẩy khóa an toàn trở lại để mở khóa an toàn của súng áp lực cao.
4. Mở súng áp lực cao, thiết bị sẽ bật trở lại.

Kết thúc vận hành

1. Tắt nguồn cấp nước.
2. Mở súng áp lực cao.
3. Chỉnh công tắc nguồn về "1" và cho thiết bị chạy trong 5 đến 10 giây.
4. Chỉnh công tắc nguồn về "0".
5. Đóng súng áp lực cao.
6. Rút nguồn điện khỏi thiết bị với tay khô.
7. Tháo đầu vào nước.
8. Đóng cần an toàn của súng áp lực cao và đẩy cần an toàn ra trước.

Vận chuyển

THÂN TRỌNG

Không tuân thủ trọng lượng

Nguy cơ bị thương và thiệt hại

Hãy chú ý đến trọng lượng của thiết bị khi vận chuyển.

1. Gắn cần phun với súng áp lực cao vào các móc.
2. Cuộn cáp nguồn quanh móc cáp.
3. Không có cuộn dây: Quấn ống áp lực cao lại và treo lên móc. Có cuộn dây: Quấn ống áp lực cao lên cuộn dây.
4. Khi vận chuyển thiết bị bằng xe, hãy bảo đảm thiết bị không bị dịch chuyển và lật.
5. Để vận chuyển quãng đường ngắn, hãy kéo thiết bị bằng tay cầm có thể thu gọn.
6. Khi đi lên cầu thang, hãy nắm vào tay cầm bổ sung và xách thiết bị lên.

CẢNH BÁO I

CẢNH BÁO J

Bảo quản

THẬN TRỌNG

Không tuân thủ trọng lượng quy định

Nguy cơ thương tích và hư hỏng

Lưu ý về trọng lượng của thiết bị trong quá trình cất giữ.

Chỉ cất giữ thiết bị trong nhà.

Bảo vệ khỏi đóng băng

CHÚ Ý

Đóng băng sẽ phá hủy thiết bị nếu không xả hết nước ra.

Cất giữ thiết bị ở nơi tránh bị đóng băng.

Nếu không thể cất giữ thiết bị tránh bị đóng băng:

1. Xả hết nước thừa.
2. Bơm chất chống đóng băng thông thường qua thiết bị.
3. Cho thiết bị chạy trong tối đa 1 phút cho đến khi máy bơm và các đường ống xả hết.

Lưu ý

Sử dụng chất chống đông gốc Glycol thông thường cho xe hơi. Tuân thủ hướng dẫn xử lý của nhà sản xuất chất chống đông.

Chăm sóc và bảo dưỡng

⚠️NGUY HIỂM

Vô tình khởi động thiết bị

Rủi ro bị thương, điện giật

Tắt thiết bị ngay lập tức và rút phích cắm điện trước khi thực hiện công việc.

Lưu ý

Chỉ thải bỏ dầu cũ tại các điểm thu gom được chỉ định. Vui lòng thải bỏ dầu cũ tại những địa điểm này. Gây ô nhiễm môi trường bằng dầu cũ có thể bị xử phạt theo pháp luật.

Hợp đồng bảo dưỡng/kiểm tra an toàn

Bạn có thể chấp thuận cho kiểm tra an toàn thường xuyên hoặc ký hợp đồng bảo dưỡng với đại lý. Vui lòng yêu cầu tư vấn về vấn đề này.

Khoảng thời gian bảo dưỡng

Trước mỗi lần sử dụng

1. Kiểm tra cấp nguồn xem có bị hư hỏng không và yêu cầu bộ phận Dịch vụ Khách hàng được ủy quyền hoặc thợ điện có chuyên môn thay thế ngay cáp bị hỏng.
2. Kiểm tra ống áp lực cao xem có hư hỏng không và thay thế ngay ống áp lực cao bị hỏng.
3. Kiểm tra thiết bị xem có rò rỉ không. Cho phép nước nhỏ 3 giọt mỗi phút. Liên hệ với bộ phận Dịch vụ Khách hàng trong trường hợp rò rỉ nghiêm trọng hơn.

Hàng tuần

1. Làm sạch bộ lọc nước, xem Chương Vệ sinh bộ lọc nước.

Mỗi 500 giờ vận hành, ít nhất mỗi năm một lần

Yêu cầu bộ phận Dịch vụ Khách hàng thay dầu.

Công việc bảo dưỡng

Vệ sinh bộ lọc nước

CHÚ Ý

Bộ lọc nước bị hỏng trong đầu nối nước

Hư hỏng thiết bị do nước bị nhiễm bẩn

Kiểm tra xem bộ lọc nước có bị hư hỏng không trước khi gắn vào đầu nối nước.

1. Kéo bộ lọc nước ra.
2. Vệ sinh bộ lọc nước dưới vòi nước chảy.
3. Lắp lại bộ lọc nước vào đầu nối nước.

Hướng dẫn khắc phục sự cố

⚠️ NGUY HIỂM

Nguy cơ bị thương do vô tình khởi động thiết bị và cũng có thể do điện giật.

Tắt thiết bị ngay lập tức và rút phích cắm điện trước khi thực hiện công việc.

Yêu cầu bộ phận Dịch vụ Khách hàng được ủy quyền kiểm tra và sửa chữa các bộ phận điện.

Trong trường hợp gặp bất kỳ trục trặc nào không được đề cập trong chương này, hãy liên hệ với bộ phận Dịch vụ Khách hàng được ủy quyền nếu nghi ngờ hoặc khi nhận được yêu cầu rõ ràng.

Lỗi	Cách xử lý
Thiết bị không khởi động	Kiểm tra cấp nguồn xem có hư hỏng không.Kiểm tra điện áp lưới điện.Nếu thiết bị quá nóng:a Chỉnh công tắc nguồn về "0".b Để thiết bị người trong ít nhất 15 phút.c Chỉnh công tắc nguồn về "1".Liên hệ với bộ phận Dịch vụ Khách hàng trong trường hợp có trực trắc về điện.
Thiết bị k hỏng tăng áp lực	Lắp đầu phun tiêu chuẩn (kích thước quy định, xem Chương Dữ liệu kỹ thuật).Làm sạch / thay thế đầu phun áp lực cao.Thông gió cho thiết bị (xem Chương Thông gió cho thiết bị).Làm sạch bộ lọc nước (xem Chương Vệ sinh bộ lọc nước).Làm sạch tất cả các ống dây dẫn nước vào máy bơm.Kiểm tra lượng nước cấp (xem Chương Dữ liệu kỹ thuật).
Bơm bị rò rìCho phép nước nhỏ tối đa3 giọt mỗi phút.	Trong trường hợp rò rì nghiệm trọng hơn, hãy yêu cầu bộ phận Dịch vụ Khách hàng kiểm tra thiết bị.
Tiếng gỗ trong máy bơm	Làm sạch bộ lọc nước.Kiểm tra đường ống cấp nước xem có rò rì không.Thông gió cho thiết bị (xem Chương Thông gió cho thiết bị).Liên hệ với bộ phận Dịch vụ Khách hàng nếu cần thiết.

Bảo hành

Ở mỗi quốc gia, các nhà phân phối có thẩm quyền đại diện chúng tôi sẽ đưa ra các điều kiện bảo hành riêng. Chúng tôi sẽ sửa chữa bất kỳ trục trặc nào của thiết bị miễn phí trong thời hạn bảo hành, nếu như nguyên nhân là các lỗi về vật liệu hoặc lỗi của nhà sản xuất. Khi bảo

hành xin hãy gửi hóa đơn mua hàng cho đại lý hoặc trung tâm dịch vụ khách hàng được ủy quyền gần nhất. (Xem địa chỉ ở mặt sau)

Bạn có thể tìm thêm thông tin bảo hành (nếu có) trong phần dịch vụ trên trang web của Kärcher tại địa phương của bạn trong phần "Tải xuống".

Dữ liệu kỹ thuật

			HD 5/11 E Classic	HD 5/11 EX Plus Classic	HD 5/13 E Classic	HD 5/13 EX Plus Classic
Kết nối nguồn điện
Điện áp V 220 - 240 220 - 240 220 - 240 220 - 240
P	h	a	~	1	1	1
Tần số		Hz	50	50	50	50
Công suất kết nối		kW	2,2	2.2	2,4	2,4
Loại bảo vệ			IPX5	IPX5	IPX5	IPX5
Cầu chỉ nguồn chính (mất hoạt tính)		A	15	15	15	15
Cáp kéo dài 30 m		mm2	2,5	2.5	2,5	2,5
Kết nối đường nước
Áp suất đầu vào (tối đa)		MPa (bar)	1,0 (10)	1.0 (10)	1,0 (10)	1,0 (10)
Nhiệt độ đầu vào (tối đa)		°C	40	40	40	40
Lượng đầu vào (tối thiểu)		l/h (l/min)	720(12)	720 (12)	720(12)	720(12)
Chiều cao hút (tối đa)		m	1,0	1.0	1,0	1,0
Hiệu suất thiết bị
Kích thước đầu vòi tiêu chuẩn			036	036	032	032
Tốc độ chảy, nước		l/h (l/min)	500 (8,4)	500 (8.4)	500 (8,4)	500 (8,4)
Áp suất vận hành		MPa (bar)	11 (110)	11 (110)	13 (130)	13 (130)
Áp suất vận hành dư (tối đa)		MPa (bar)	16 (160)	16 (160)	16 (160)	16 (160)
Lực giật lủi của súng cao áp		N	20,4	20.4	22,4	22,4
Kích thước và trọng lượng
Trọng lượng (không có phụ tùng)		kg	18	21	18,3	21,3
Chiều dài x chiều rộng x chiều cao		mm	350 x 330 x 8 80	350 x 330 x 8 80	350 x 330 x 8 80	350 x 330 x 8 80
Giá trị xác định theo tiêu chuẩn EN 60335-2-79
Mức rung động bàn tay-cánh tay của súng cao áp		m/s2	2,27	2.27	3,1	3,1
Tính không an toàn K		m/s2	1,5	1.5	1,5	1,5
Ngưỡng áp suất âm thanh LpA		dB(A)	76	76	80	80
Tính không an toàn KpA		dB(A)	2,5	2.5	2,5	2,5
Ngưỡng công suất âm thanh LWA + Tính không an toàn KWA		dB(A)	91	91	96	96

Phù hợp với các sửa đổi kỹ thuật.

Tuyên bố về tính tuân thủ của EU

Ở đây, chúng tôi xin cam đoan rằng máy được mô tả dưới đây phù hợp với các yêu cầu về sức khỏe và an toàn cơ bản có liên quan dựa trên thiết kế và kiểu loại cũng như trong phiên bản được chúng tôi mang tới thị trường. Khi có một thay đổi chưa được thỏa thuận với chúng tôi về máy, bản tuyên bố này sẽ mất hiệu lực. Sản phẩm: Máy phun rửa áp lực cao Kiểu: 1.520-xxx

Các chỉ lệnh EC có liên quan

2000/14/EC

2006/42/EC (+2009/127/EC)

2011/65/EU

2014/30/EU

2009/125/EC

(Các) Quy định của Ủy ban

(EU) 2019/1781

Các tiêu chuẩn phù hợp có thể áp dụng

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Phương pháp đánh giá sự phù hợp được áp dụng 2000/14/EG: Phụ lục V

Tiêu chuẩn quốc gia được áp dụng

Ngưỡng công suất âm thanh dB(A)

HD 5/11 E Classic, HD 5/11 EX Classic

HD 5/11 EX Plus Classic, HD 5/12 EX Plus Classic

Kết quả đo được: 89

Được đảm bảo: 91

HD 5/13 E Classic, HD 5/13 EX Plus Classic

Kết quả đo được: 93

Được đảm bảo: 96

Người ký tên dưới đây thay mặt và với quyền hạn của ban giám đốc.

H. Jenner

Đại diện được ủy quyền:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Đức)

Điện thoại: [phone]

Số fax: [phone]

Winnenden, /06/01
