Тип продукту	Осьовий вентилятор
Модель	BVX100WTS
Виробник	Gorenje
Напруга	220-240 В / 50 Гц
Номінальна потужність	15 Вт
Повітряний потік	70 м³/год
Швидкість	2300 об/хв
Діаметр повітропроводу	100 мм
Клас захисту	Клас II (подвійна ізоляція)
Діапазон таймера	від 1 до 25 хвилин
Варіанти монтажу	Стіна, стеля, вікно
Мінімальна висота встановлення	2.3 м від підлоги
Максимальна температура приміщення	40 °C
Матеріал корпусу	Білий пластик
Вага нетто	~1.5 кг
Габарити (Ш x В x Г)	~200 x 200 x 120 мм
Тип керування	Біполярний стінний вимикач (не входить в комплект)
Обслуговування	Протирати вологою ганчіркою; без хімікатів
Функції безпеки	Відключати живлення перед очищенням; заземлення не потрібне
Комплектація	Монтажний комплект, кабельний ввід

Часті запитання - BVX100WTS GORENJE

Як встановити вентилятор Gorenje BVX100WTS на стіну?

Спочатку відключіть живлення. Зніміть передню кришку, позначте та просвердліть чотири отвори для кріплення та один для кабельного вводу. Підключіть кабель через біполярний вимикач (мін. 3 мм контактний зазор). Закріпіть вентилятор на стіні за допомогою шурупів, що входять до комплекту, потім встановіть передню кришку. Забезпечте невеликий нахил повітропроводу для стоку дощової води.

Чи можна встановити вентилятор на скляному вікні?

Так. Позначте та виріжте отвір у склі, нанесіть відповідний клей для фіксації корпусу вентилятора, потім встановіть вентилятор. Електричне підключення повинен виконувати кваліфікований електрик.

Як працює таймер на BVX100WTS?

Таймер затримує вимкнення вентилятора після вимикання вимикача. Стандартна затримка становить близько 3 хвилин, але ви можете налаштувати її від 1 до 25 хвилин за допомогою внутрішнього тримера.

Чи потребує вентилятор заземлення?

Ні. Вентилятор має подвійну ізоляцію (Клас II) і не потребує проводу заземлення. Однак він повинен бути підключений через біполярний вимикач.

Яка максимальна температура приміщення для безпечної роботи?

Максимально допустима температура приміщення становить 40 °C. Не встановлюйте вентилятор в середовищах, де температура перевищує це значення.

Як чистити вентилятор?

Відключіть вентилятор від живлення. Протріть зовнішні поверхні вологою ганчіркою. Не використовуйте бензин, бензол або хімікати. Уникайте потрапляння води на двигун або вимикач. Не занурюйте деталі у воду вище 60 °C.

Яка потужність повітряного потоку BVX100WTS?

Вентилятор забезпечує 70 м³/год при швидкості 2300 об/хв, споживаючи 15 Вт.

Чи можна використовувати вентилятор у ванній кімнаті?

Так, але переконайтеся, що він встановлений на висоті не менше 2.3 м від підлоги та подалі від прямих джерел води. Вентилятор не повинен бути доступним для дотику людини, яка приймає душ або ванну.

Які запасні частини доступні для цього вентилятора?

Оригінальні запасні частини, такі як двигуни, лопаті та кришки, доступні в сервісних центрах Gorenje. Завжди вимагайте оригінальні деталі.

Чи підходить вентилятор для безперервної роботи?

Так, вентилятор призначений для безперервної вентиляції. Однак рекомендовано регулярне технічне обслуговування та дотримання правил безпеки.

ПОСІБНИК КОРИСТУВАЧА BVX100WTS GORENJE

ВЕНТИЛЯТОР – ІНСТРУКЦІЯ ЗІ ВСТАНОВЛЕННЯ ТА КОРИСТУВАННЯ

UA

Перш ніж почати користуватися приладом, уважно прочитайте інструкцію та збережіть її для подальшого використання.

ВЕНТИЛЯТОР

ІНСТРУКЦІЯ ЗІ ВСТАНОВЛЕННЯ ТА КОРИСТУВАННЯ

Прочитайте цю інструкцію

Вона містить чимало корисних порад щодо належного використання та обслуговування вентилятора. Відповідні запобіжні заходи з вашого боку можуть значно заощадити ваш час і кошти протягом усього періоду експлуатації вентилятора.

ЗАСТЕРЕЖЕННЯ ЩОДО БЕЗПЕКИ

1. Розпакуйте прилад і переконайтеся, що його не пошкоджено. Якщо у вас виникли сумніви, зверніться за консультацією до сервісного центру. Зберігайте упаковку в недоступному для людей із обмеженими психічними чи фізичними можливостями та дітей місці.

2. Прилад можна використовувати лише за призначенням, як зазначено в цій інструкції.

3. ВСТАНОВЛЕННЯ

Прилад можна встановлювати на стелю, стіну або вікно. Використовуйте кріпильне обладнання, що входить до комплекту вентилятора. Витяжний отвір має бути спрямований за межі приміщення або у вентиляційну систему будівлі. Встановлення вентилятора має здійснювати кваліфікований персонал.

1. ПІДКЛЮЧЕННЯ ДО МЕРЕЖІ ЖИВЛЕННЯ

Двигун вентилятора має бути підключений до однофазного джерела живлення, як зазначено на паспортній табличці. З'єднувачі для вимикача знаходяться на корпусі вентилятора. Для забезпечення належного рівня захисту IP використовуйте відповідну арматуру для електричних кабелів. Вентилятор має бути надійно встановлений і під'єднаний до електричних кабелів із площею поперечного перерізу щонайменше 1 мм². Вентилятор не потребує заземлення, оскільки його оснащено подвійною ізоляцією (класу 2).

Прилад повинен підключати до системи живлення кваліфікований електрик.

Під'єднайте кабель до вентилятора за допомогою біполярного вимикача із зазором щонайменше 3 мм на кожному полюсі.

Прилад має бути підключений відповідно до місцевих стандартів. Не торкайтеся приладу вологими або мокрими руками!

Не торкайтеся приладу босоніж! Перш ніж здійснювати очищення або обслуговування, вимкніть живлення приладу за допомогою біполярного вимикача чи від'єднайте його від електромережі.

1. У разі виникнення неполадок або неправильного функціонування вимкніть прилад і не намагайтеся полагодити його самостійно. Якщо потрібен ремонт, зверніться до сервісного центру. Завжди використовуйте лише оригінальні запасні деталі.

2. Якщо ви не користуєтесь приладом, від'єднайте його від електромережі.

3. Максимально допустима температура повітря у приміщенні, де встановлено прилад, становить 40 °C.

4. Прилад не повинен використовуватися без нагляду дітьми, інвалідами або особами з обмеженими фізичними можливостями. Необхідно постійно стежити, щоб діти не гралися із приладом.

5. Не використовуйте прилад поблизу займистих матеріалів або їхніх парів (таких як бензин, спирт, інсектициди).

6. Вживайте заходів для запобігання притоку продуктів згорання до приміщення в разі наявності приладів із відкритою камерою згоряння.

7. Не змінюйте конструкцію приладу.

8. Не піддавайте прилад впливу атмосферних явищ(таких як дощ, сонячне проміння тощо).

9. Регулярно оглядайте прилад. У разі виявлення дефектів припиніть його використання.

10. У разі падіння або сильного удару прилад повинен перевірити кваліфікований фахівець.

11. Для належного функціонування приладу у приміщення, де встановлено вентилятор, має поступати достатня кількість повітря.

12. Не накривайте датчики вологості та руху.

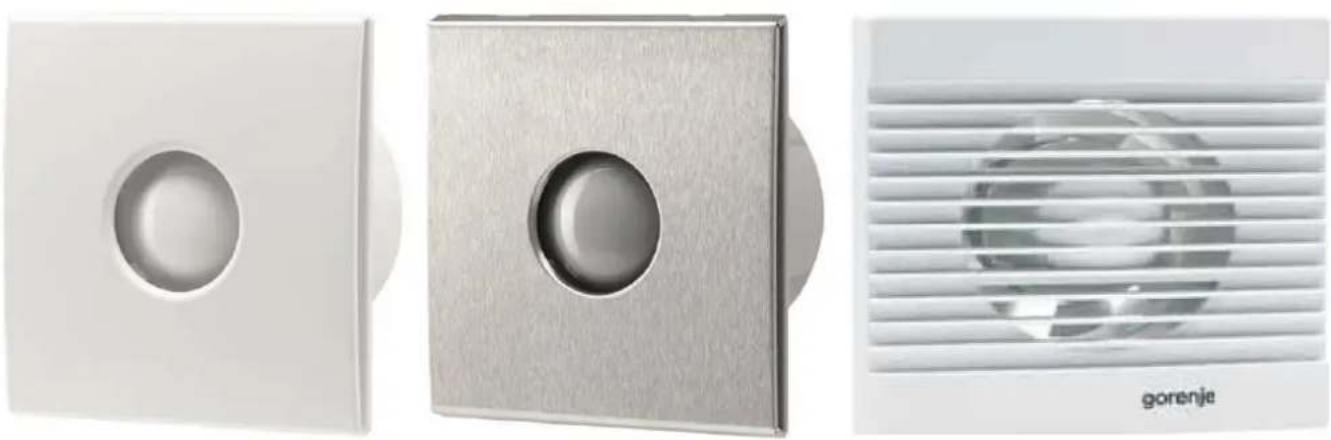

МОДЕЛИ

• Стандартні моделі

Ця модель вмикається/вимикається за допомогою вимикача живлення. Моделі: V-100, V-200, V-300, BVN ____ WS, BVX ____ SS, BVX ____ WS ...

• Модель із таймером (Т — таймер)

Ця модель вентилятора обладнана таймером , який дає змогу вентилятору працювати після його вимкнення за допомогою вимикача. Попередньо налаштований час затримки становить близько 3 хвилин. Таймер можна налаштовувати в діапазоні від 1 до 25 хвилин.

Моделі: BVX ____ WTS, BVX_STS.

• Модель із датчиком вологості (Н — вологість)

Ця модель обладнана датчиком вологості, який спрацьовує, коли відносна вологість у приміщенні перевищує задане значення. Діапазон налаштування становить від 40 % до 90 %. Ця модель також обладнана таймером, що забезпечує затримку вимикання живлення від 1 до 25 хвилин.

Моделі: BVX ____ WHS, BVX_SHS.

- Модуль із датчиком руху, що вмикає вентилятор.

Модуль обладнано інфрачервоним датчиком, що вмикає вентилятор, якщо у приміщенні знаходиться людина. Відстань виявлення присутності людини можна налаштовувати від 1 до 5 м. Цей модуль обладнано таймером, що забезпечує затримку вимикання живлення від 1 до 25 хвилин.

Модель: BV MSS.

Налаштування таймера

Налаштування датчика вологості

Налаштування датчика руху

РОЗТАШУВАННЯ ТА ВСТАНОВЛЕННЯ

1. Установлюйте вентилятор якомога вище у приміщенні. Мінімальна висота має становити 2,3 м від підлоги.
2. Установлюйте вентилятор навпроти основного джерела повітря, яке потрібно виводити із приміщення, на відстані не менше 30 мм від краю стіни та стелі.
3. Встановлюйте вентилятор якомога ближче до джерела пару чи запаху, проте достатньо далеко, щоб людина, яка приймає душ чи ванну, не могла його випадково торкнутися.
4. У разі встановлення вентилятора у приміщенні з газовим опаленням або електричними опалювальними пристроями тощо установник має переконатися, що у приміщенні достатньо свіжого повітря, щоб запобігти всмоктуванню вентилятором повітря у зворотному напрямку через ковпак (вентилятор може додатково комплектуватися ковпаком).
5. Дотримуйтеся норм місцевого будівельного законодавства.

УВАГА! Перш ніж установлювати вентилятор, переконайтеся в тому, що його вимкнено з мережі живлення.

ПРИМІТКА. Підключення вентилятора до електромережі має виконувати кваліфікований електрик.

МОНТАЖ НА СТИНИ

1. Перш ніж підключити вентилятор до електромережі, переконайтесь у тому, що напруга відповідає величині, зазначеній на паспортній табличці.
2. Переконайтеся в тому, що в потрібній вам ділянці стіни не прокладено труби системи водопостачання або кабелі електричної проводки, після чого зробіть отвір потрібного розміру. Канал має розташовуватися під невеликим нахилом до зовнішньої стіни, щоб уникнути потрапляння в нього дощової води. Зробіть отвір і зачекайте, поки уляжеться пил, першніж виконувати підключення.
3. Зніміть передню кришку вентилятора. Розташуйте вентилятор на стіні та позначте в чотирьох місцях точки для його встановлення та кабельного введення. Просвердліть отвори.
4. Під'єднайте кабель до вентилятора за допомогою біполярного вимикача із зазором щонайменше 3 мм на кожному полюсі.
5. Протягніть кабель через отвір кабельного введення та прикріпіть вентилятор до стіни.
6. Встановіть на місце передню кришку та зовнішній ковпак (зовнішній ковпак до складу комплекту не входить).

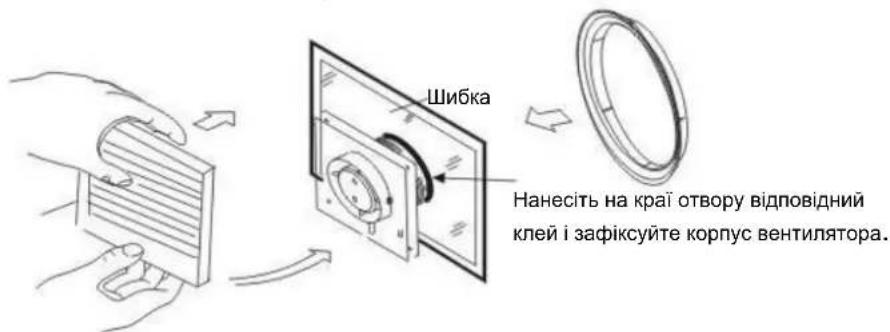

МОНТАЖ НА ШИБЦІ ВІКНА

1. Перш ніж підключити вентилятор до електромережі, переконайтесь у тому, що напруга відповідає величині, зазначеній на паспортній табличці.

2. Переконайтесь у тому, що в місці встановлення на вікні немає перешкод, таких як віконні рами, з'єднання. Забезпечте достатньо місця для корпусу вентилятора.

3. Зніміть передню кришку вентилятора. Розташуйте вентилятор на шибці, позначте та проріжте необхідні отвори.

4. Під'єднайте кабель до вентилятора за допомогою біполярного вимикача із зазором щонайменше 3 мм на кожному полюсі.

5. Протягніть кабель через отвір кабельного введення та прикріпіть вентилятор до шибки.

6. Використовуйте відповідний клей для закріплення корпусу вентилятора на шибці.

7. Встановіть на місце передню кришку вентилятора

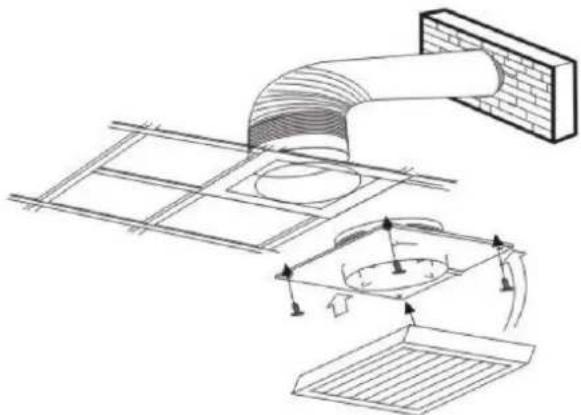

ВСТАНОВЛЕННЯ НА СТЕЛІ

1. Перш ніж підключити вентилятор до електромережі, переконайтесь у тому, що напруга відповідає величині, зазначеній на паспортній табличці.

2. Виберіть відповідне місце для вентилятора та виріжте отвір.

3. Зніміть передню кришку вентилятора. Розташуйте вентилятор на стелі та позначте в чотирьох місцях точки для його встановлення, а також місце кабельного введення. Просвердліть отвори.

4. Під'єднайте кабель до вентилятора за допомогою біполярного вимикача із зазором щонайменше 3 мм на кожному полюсі.

5. Протягніть кабель через отвір кабельного введення та прикріпіть вентилятор до стелі.

6. Встановіть на місце передню кришку

7. Вихідне повітря з вентилятора має бути спрямоване за межі будівлі через систему вентиляційних труб. Встановіть зовнішній ковпак (до складу комплекту не входить).

ПІДКЛЮЧЕННЯ ДО МЕРЕЖІ ЖИВЛЕННЯ

1. Вентилятори оснащені подвійною ізоляцією та не потребують заземпення

2. У разі встановлення вентилятора на перегородці переконайтесь у тому, що у приміщення не надходять гази від опалювальних або будь-яких інших пристроїв.

3. L — під'єднання фазного проводу

N — під'єднання нейтрального проводу

Т — під'єднання напруги для світла або вимикача

(вентилятор із таймером або вентилятор із датчиком вологості)

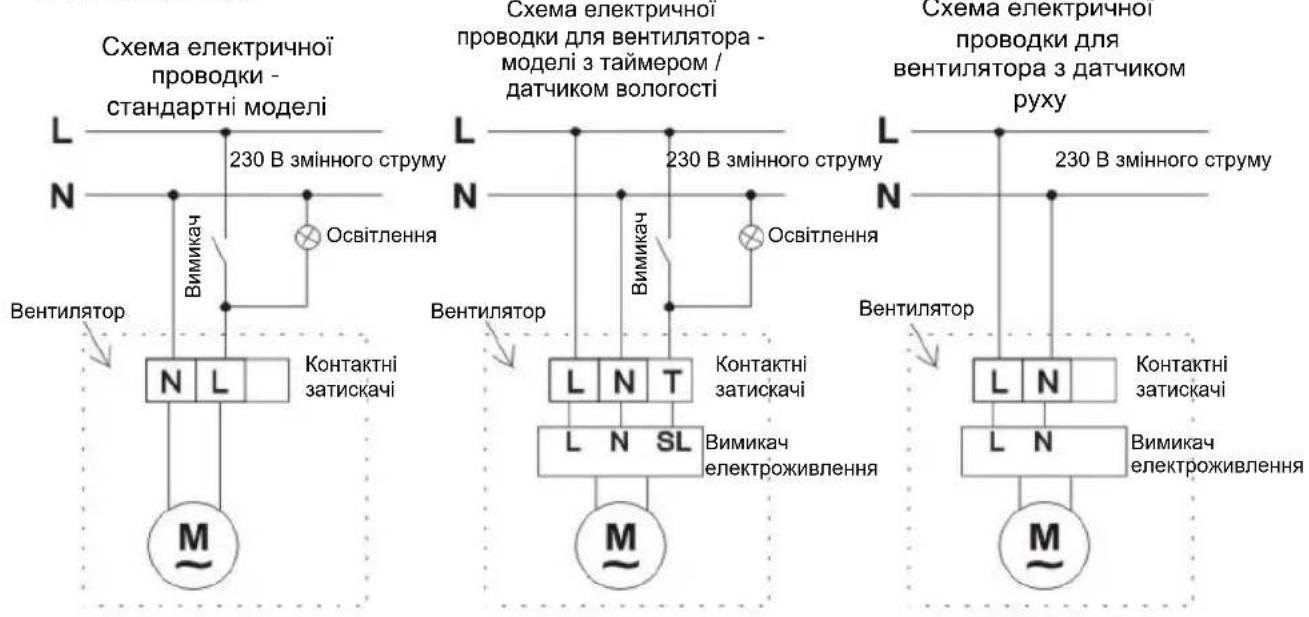

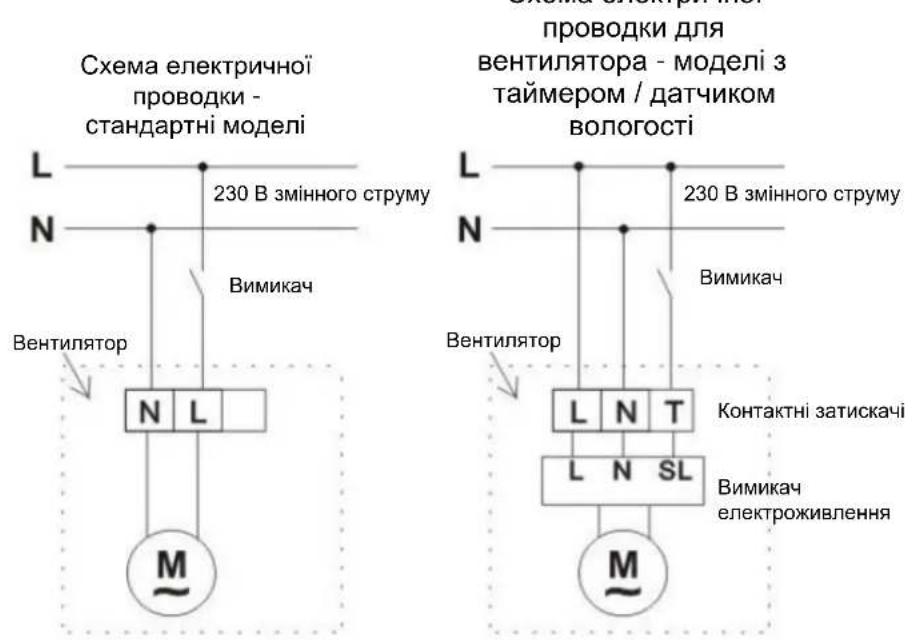

Схеми електричної проводки

3 освітленням:

Без освітлення:

ОБСЛУГОВУВАННЯ

1. Вимикайте вентилятор перед чищенням.
2. Не використовуйте при цьому бензин, бензол або інші хімікати.
3. Запобігайте контакту води з електричними вузлами вентилятора, такими як вимикач і двигун.
4. Не занурюйте лопаті або інші деталі вентилятора, виготовлені із синтетичних смол, у воду з температурою понад 60 °C.
5. Тримайте вентилятор поза межами впливу високих температур і прямого сонячного проміння.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

МОДЕЛЬ	НАПРУГА (В/Гц)	ШВИДКІСТЬ (оберт./хв.)	ПОВІТРЯНИЙ ПОТИК (м3/год.)	ПОТУЖНІСТЬ (Вт)	РОЗМИР (мм)
Повітряний потік 100	220-240/50	2450	100	15	100
Повітряний потік 200	220-240/50	2250	195	20	120
Повітряний потік 300	220-240/50	1450	320	25	150
Діаметр 100 Білий	220-240/50	2300	70	15	100
Діаметр 100 Білий із таймером	220-240/50	2300	70	15	100
Діаметр 120 Білий із датчиком вологості / таймером	220-240/50	2100	120	20	120
Діаметр 150 Виготовлений з іржостійкої сталі з датчиком вологості / таймером	220-240/50	1600	210	25	150
BV MSS*	220-240/50	/	/	/	/

*Додатковий датчик руху для встановлення на вентиляторах Gorenje
